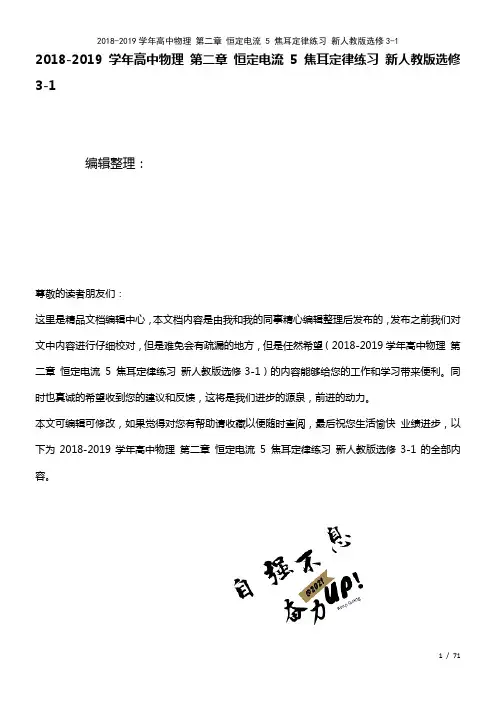

高中物理第二章恒定电流5焦耳定律练习新人教版选修3-1(2021年整理)
2018-2019学年高中物理第二章恒定电流5 焦耳定律练习新人教版选修3-1编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（2018-2019学年高中物理第二章恒定电流5 焦耳定律练习新人教版选修3-1）的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为2018-2019学年高中物理第二章恒定电流5 焦耳定律练习新人教版选修3-1的全部内容。
5焦耳定律知识点一电功和电热1。
下列关于电功的说法中错误的是（)A.导体内静电力移动电荷所做的功叫作电功B.电流做功的过程就是电能转化为其他形式的能的过程C。
电流做功消耗的能量由电源提供D。
电功就是电能2。
（多选）关于电功和焦耳热,下列说法正确的是(）A.在纯电阻电路中,计算电功可用公式W=I2RtB。
在非纯电阻电路中，计算电功可用公式W=I2RtC。
在非纯电阻电路中，计算焦耳热可用Q=I2RtD.在纯电阻电路中,计算焦耳热可用Q=UIt3。
(多选)用一个额定电压为220V的电热水器煮沸一壶水需要t s,如果不考虑电热水器的电热损失和电热丝电阻受温度的影响，那么()A.当线路电压为110V时，煮沸一壶水需要2t sB.当线路电压为110V时，煮沸一壶水需要4t sC。
当线路电压为55V时，煮沸一壶水需要4t sD。
当线路电压为55V时，煮沸一壶水需要16t s知识点二电功率和热功率4.[2017·东北育才中学期中]如图L2—5—1所示，R1、R2两个电阻串联接在电压恒为U的电源上,电路中的电流为I，R1、R2两端的电压分别为U1、U2,R1、R2消耗的电功率分别为P1、P2，下列关系正确的是(）图L2—5-1A.=B.=C.=D.P1+P2=UI5。

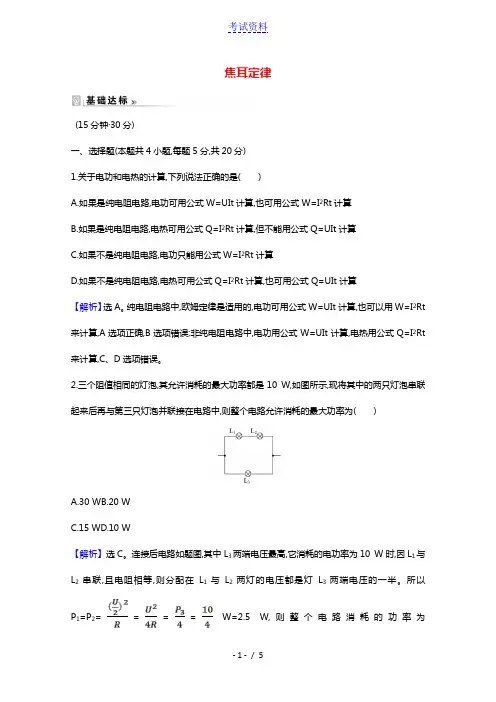

2021_2022版高中物理第二章恒定电流5焦耳定律课时作业含解析新人教版选修3_1
焦耳定律(15分钟·30分)一、选择题(本题共4小题,每题5分,共20分)1.关于电功和电热的计算,下列说法正确的是( )A.如果是纯电阻电路,电功可用公式W=UIt计算,也可用公式W=I2Rt计算B.如果是纯电阻电路,电热可用公式Q=I2Rt计算,但不能用公式Q=UIt计算C.如果不是纯电阻电路,电功只能用公式W=I2Rt计算D.如果不是纯电阻电路,电热可用公式Q=I2Rt计算,也可用公式Q=UIt计算【解析】选A。
纯电阻电路中,欧姆定律是适用的,电功可用公式W=UIt计算,也可以用W=I2Rt 来计算,A选项正确,B选项错误;非纯电阻电路中,电功用公式W=UIt计算,电热用公式Q=I2Rt 来计算,C、D选项错误。
2.三个阻值相同的灯泡,其允许消耗的最大功率都是10 W,如图所示,现将其中的两只灯泡串联起来后再与第三只灯泡并联接在电路中,则整个电路允许消耗的最大功率为( )A.30 WB.20 WC.15 WD.10 W【解析】选C。
连接后电路如题图,其中L3两端电压最高,它消耗的电功率为10 W时,因L1与L2串联,且电阻相等,则分配在L1与L2两灯的电压都是灯L3两端电压的一半。
所以P1=P2====W=2.5 W,则整个电路消耗的功率为P=P1+P2+P3=(2.5+2.5+10) W=15 W。
3.(多选)如图所示,把四个相同的灯泡接成甲、乙两种电路后,灯泡都正常发光,且两个电路的总功率相等。
则下列对这两个电路中的U甲、U乙、R甲、R乙之间关系的说法,正确的是( )A.U甲>2U乙B.U甲=2U乙C.R甲=4R乙D.R甲=2R乙【解析】选B、C。
设灯泡的电阻为R,正常发光时电流为I,电压为U,由于两个电路的总功率相等,P=U甲I=U乙·2I,得U甲=2U乙;又由U甲=2U+IR甲,U乙=U+2IR乙,得R甲=4R乙,故B、C两项正确。
4.电阻R和电动机M串联接到电路中,如图所示,已知电阻R跟电动机线圈的电阻值相等,开关接通后,电动机正常工作。
2018-2019学年高中物理 第2章 恒定电流 第5节 焦耳定律练习 新人教版选修3-1
第5节焦耳定律基础巩固1.(2018·厦门湖滨中学高二期中)在下列用电器中,哪些都属于纯电阻用电器( B )A.电扇和电吹风B.白炽灯、电炉和电热毯C.洗衣机和电冰箱D.电解槽、电磁炉、微波炉解析:纯电阻用电器,电能全部转化为内能,白炽灯、电炉和电热毯的电能全部转化为内能,故B正确;非纯电阻用电器,电能主要转化为其他形式的能,少部分转化为内能,电扇和电吹风有部分电能转化为机械能,故A错误;洗衣机有部分电能转化为机械能,故C错误;电解槽有部分电能转化为化学能,故D错误.2.额定电压、额定功率均相同的电风扇、电烙铁和日光灯,各自在额定电压下正常工作了相同的时间.比较它们产生的热量,结果是( B )A.电风扇最多B.电烙铁最多C.日光灯最多D.一样多解析:在三种用电器中,只有电烙铁能将电能全部转化为内能,电风扇将部分电能转化为机械能,日光灯将部分电能转化为光能,故B选项正确.3.(2018·湖南双峰一中高二期末)如图所示,把两个相同的灯泡分别接在甲、乙电路中,甲电路两端的电压为8 V,乙电路两端的电压为16 V.调节变阻器R1和R2使两灯都正常发光,此时变阻器消耗的功率分别为P1和P2,两电路中消耗的总功率分别为P甲和P乙,则下列关系中正确的是( D )A.P甲<P乙B.P甲>P乙C.P1>P2D.P1=P2解析:由灯都正常发光可知,R1中电流是R2中电流二倍,R1两端电压是R2两端电压的二分之一,两变阻器消耗的功率相等,两电路中消耗的总功率相等,选项D正确,A,B,C错误.4.(2018·江苏沭阳县高二期中)(多选)如图所示,理发用的电吹风机中有电动机和电热丝,电动机带动风叶转动,电热丝给空气加热,利用热风将头发吹干.电动机的线圈电阻R1与电阻R2的电热丝串联后接到输出电压为U的电源上,电路中电流为I,则( BC )A.电动机的输出功率为B.电动机两端的电压为U-IR2C.电吹风机的发热功率为I2(R1+R2)D.电吹风机的消耗的电功率为I2(R1+R2)解析:电动机的输入功率P=(U-IR2)I,电动机的输出功率为UI- I2(R1+R2),故A错误;含电动机电路是非纯电阻电路,电动机两端的电压为U-IR2, 故B正确;电吹风机中发热的功率要用I2R 来计算,所以总的发热功率为I2(R1+R2),吹风机的总功率P=IU要大于发热部分的功率,故C 正确,D错误.5.(2018·河南省罗山高中高二测试)两盏额定功率相同的灯泡A和B,其额定电压U A>U B,则下列说法正确的是( D )A.两灯正常发光时,灯泡的电流I A>I BB.两灯电阻R A<R BC.将两灯串联后接入电路中发光时,则灯泡的功率P A<P BD.将两灯并联后接入电路中发光时,则灯泡的功率P A′<P B′解析:由P=可知R A>R B,由P=IU可知额定电流I A<I B,故选项A,B错误.两灯串联后,由串联电路的功率分配关系可知P∝R,所以P A>P B,故选项C错误;两灯并联后,由并联电路的功率分配关系可知P∝,所以P A′<P B′,故选项D正确.6.(2018·黑龙江齐齐哈尔实验中学高二期中)如图所示,电阻R1= 20 Ω,电动机的绕组R2=10 Ω.当开关打开时,电流表的示数是0.5 A,当开关合上后,电动机转动起来,电路两端的电压不变,电流表的示数I和电路消耗的电功率P应是( C )A.I=1.5 AB.I >1.5 AC.P<15 WD.P=15 W解析:当开关S断开时,由欧姆定律得U=I1R1=10 V,当开关S闭合后,通过R1的电流仍为0.5 A,电动机的电流I2<=1 A,故电流表的电流I<1.5 A,电路中电功率P=UI<15 W,故C正确. 7.如图所示,A为电解槽,N为电炉子,恒定电压U=12 V,电解槽内阻r A=2 Ω,当S1闭合、S2断开时,电流表的示数为6 A;当S2闭合、S1断开时,电流表的示数为4 A,求:(电流表内阻不计)(1)电炉子的电阻及发热功率各多大?(2)在电解槽工作时,电能转化为化学能的功率为多少?解析:(1)电炉子为纯电阻元件,由欧姆定律得I1=,则R===2 Ω,其发热功率为P R=UI1=12×6 W=72 W.(2)电解槽为非纯电阻元件,发热功率为P热=r A=42×2 W=32 W,总功率为P总=UI2=12×4 W=48 W,故电能转化为化学能的功率为P化=P总-P热=(48-32)W=16 W.答案:(1)2 Ω72 W (2)16 W能力提升8.(2018·江西奉新一中高二月考)(多选)四盏灯泡接成如图所示的电路.a,b灯泡的规格为“220 V 100 W”,c,d灯泡的规格为“220 V 40 W”,各个灯泡的实际功率都没有超过它的额定功率.下面关于通过这四盏灯泡的实际电流的关系以及灯泡实际消耗的功率关系正确的是( AC )A.I a=I d>I b>I cB.I a>I d>I b=I cC.P d>P a>P b>P cD.P a>P d>P c>P b解析:a,b灯泡的电阻R==Ω=484 Ω;c,d灯泡的电阻R′==Ω=1 210 Ω,a,d串联,电流相等,b,c并联,电压相等,而c的电阻大于b的电阻,所以c的电流小于b 的电流,而a的电流等于b,c电流之和,所以I a=I d>I b>I c,故A正确,B错误;根据并联电路的特点知b,c并联后的总电阻R并<R<R′,大电阻分大电压,所以b,c两端的电压小于d灯泡的电压,根据P=可得:P a>P b,P c<P b<P d,a,d灯串联,电流相等,根据P=I2R知,P与R成正比,则P a<P d,所以C正确,D错误.9.(2018·山东济宁鱼台一中高二期中)在研究微型电动机的性能时,应用如图所示的实验电路.当调节滑动变阻器R使电动机停止转动时,电流表和电压表的示数分别为0.5 A和2.0 V.重新调节R使电动机恢复正常运转,此时电流表和电压表的示数分别为2.0 A和24.0 V.则这台电动机正常运转时输出功率为( C )A.47 WB.44 WC.32 WD.48 W解析:当电动机不转时,由欧姆定律知,电动机的内阻r==Ω=4 Ω,当电动机转动时,电动机的总功率P总=U2I2=24×2 W=48 W;热功率P r=r=22×4 W=16 W;则电动机的输出功率P出=P总-P r=(48-16)W=32 W,故C正确.10.(2018·北京二十中高二月考)某同学用如图所示的电路经行小电机M的输出功率的研究,其实验步骤如下所述,闭合开关后,调节滑动变阻器,电动机未转动时,电压表的读数为U1,电流表的读数为I1;再调节滑动变阻器,电动机转动后电压表的读数为U2,电流表的读数为I2,则此时电动机输出的机械功率为( A )A.U2I2-B.C.U2I2-U1I1D.U2I2解析:闭合开关后,电动机未转动时,电动机的内阻R=;电动机转动后,电动机的电功率P电=U2I2,发热功率P热=R,则电动机的输出功率P出=P电-P热=U2I2-,故选项A正确.11.(2018·江苏沭阳高二期中)下表列出了某品牌电动自行车及所用电动机的主要技术参数,不计其自身机械损耗.若该车在额定状态下以最大运行速度行驶,求:(1)电动机的输入功率;(2)电动机线圈的电阻;(3)该车受到的阻力.解析:(1)电动机的输入功率P入=P额=U额·I额=576 W.(2)由P入=P内+P出 ,电动机的热功率P内=I2r可得r=Ω≈1.6 Ω.(3)当F牵=f阻时有最大速度,又P出=F牵·v max得 f阻=35 N.答案:(1)576 W (2)1.6 Ω(3)35 N。

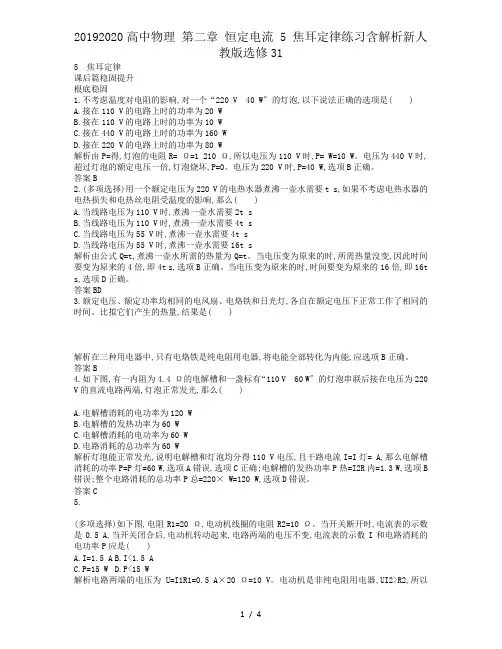

20192020高中物理 第二章 恒定电流 5 焦耳定律练习含解析新人教版选修31
5 焦耳定律课后篇稳固提升根底稳固1.不考虑温度对电阻的影响,对一个“220 V 40 W〞的灯泡,以下说法正确的选项是( )A.接在110 V的电路上时的功率为20 WB.接在110 V的电路上时的功率为10 WC.接在440 V的电路上时的功率为160 WD.接在220 V的电路上时的功率为80 W解析由P=得,灯泡的电阻R= Ω=1 210 Ω,所以电压为110 V时,P= W=10 W。
电压为440 V时,超过灯泡的额定电压一倍,灯泡烧坏,P=0。
电压为220 V时,P=40 W,选项B正确。
答案B2.(多项选择)用一个额定电压为220 V的电热水器煮沸一壶水需要t s,如果不考虑电热水器的电热损失和电热丝电阻受温度的影响,那么( )A.当线路电压为110 V时,煮沸一壶水需要2t sB.当线路电压为110 V时,煮沸一壶水需要4t sC.当线路电压为55 V时,煮沸一壶水需要4t sD.当线路电压为55 V时,煮沸一壶水需要16t s解析由公式Q=t,煮沸一壶水所需的热量为Q=t。
当电压变为原来的时,所需热量没变,因此时间要变为原来的4倍,即4t s,选项B正确。
当电压变为原来的时,时间要变为原来的16倍,即16t s,选项D正确。
答案BD3.额定电压、额定功率均相同的电风扇、电烙铁和日光灯,各自在额定电压下正常工作了相同的时间。
比拟它们产生的热量,结果是( )解析在三种用电器中,只有电烙铁是纯电阻用电器,将电能全部转化为内能,应选项B正确。
答案B4.如下图,有一内阻为4.4 Ω的电解槽和一盏标有“110 V 60 W〞的灯泡串联后接在电压为220 V的直流电路两端,灯泡正常发光,那么( )A.电解槽消耗的电功率为120 WB.电解槽的发热功率为60 WC.电解槽消耗的电功率为60 WD.电路消耗的总功率为60 W解析灯泡能正常发光,说明电解槽和灯泡均分得110 V电压,且干路电流I=I灯= A,那么电解槽消耗的功率P=P灯=60 W,选项A错误,选项C正确;电解槽的发热功率P热=I2R内=1.3 W,选项B 错误;整个电路消耗的总功率P总=220× W=120 W,选项D错误。
人教版高二物理选修3-1第2章 恒定电流练习含答案
2020--2021人教物理选修3—1第2章恒定电流练习含答案人教选修3—1第二章恒定电流1、下列说法中正确的是()A．导体中电荷运动就形成了电流B．在国际单位制中，电流的单位是AC．电流有方向，它是一个矢量D．任何物体，只要其两端的电势差不为零，就有电流存在2、下列有关电源的电路中，导线内部的电场强度的说法中正确的是() A．导线内部的电场就是电源所形成的电场B．在静电平衡时，导体内部的场强为零，而导体外部的场强不为零，所以导体内部的电场不是稳定的C．因为导体处于电源的电场中，所以导体内部的场强处处为零D．导线内的电场是由电源、导线等电路元件所积累的电荷共同形成的，导体内的电荷处于平衡状态，电荷分布是稳定的，电场也是稳定的3、(双选)关于电源与电路，下列说法正确的是()A．外电路中电流由电源正极流向负极，内电路中电流也由电源正极流向负极B．外电路中电流由电源正极流向负极，内电路中电流由电源负极流向正极C．外电路中电场力对电荷做正功，内电路中电场力对电荷也做正功D．外电路中电场力对电荷做正功，内电路中非静电力对电荷做正功4、一个阻值为R的电阻两端加上电压U后，通过电阻横截面的电荷量q随时间t变化的图象如图所示，此图象的斜率可表示为()A．U B．RC．UR D．1R5、电流表的内阻是R g＝200 Ω，满刻度电流值是I g＝500 μA，现欲把这个电流表改装成量程为1.0 V的电压表，正确的方法是()A．应串联一个0.1 Ω的电阻B．应并联一个0.1 Ω的电阻C．应串联一个1 800 Ω的电阻D．应并联一个1 800 Ω的电阻6、如图所示为甲、乙两灯泡的I-U图象，根据图象，计算甲、乙两灯泡并联在电压为220 V的电路中时实际发光的功率分别约为()A．15 W、30 W B．30 W、40 WC．40 W、60 W D．60 W、100 W7、如图所示为一个小型电热水器。
浸入水中的加热元件的电阻R L＝1.0 Ω，在外部并联的电阻R S＝2.0 Ω，电源为恒流源，在正常工作时，电源始终给电路提供I＝3.0 A的恒定电流。
高中物理第2章恒定电流5焦耳定律达标新人教版选修3-1(new)
第二章 5 焦耳定律1．(多选）（2017·山东省菏泽一中高二上学期月考）如图所示为两电阻R1和R2的伏安特性曲线。
若在两电阻两端加相同的电压，关于它们的电阻值及发热功率正确的是错误! ( BC )A．电阻R1的阻值较大B．电阻R2的阻值较大C．电阻R1的发热功率较大D．电阻R2的发热功率较大解析：因为该图象是I－U图线，图象的斜率表示电阻的倒数，斜率越大，电阻越小，所以R2的阻值大于R1的阻值。
故A错误、B正确。
根据功率的公式P＝错误!,电压相同，电阻大的功率小，所以R1的发热功率大。
故C正确、D错误。
故选BC。
2．(2017·浙江省温州中学高二期中)锂电池能量密度高、绿色环保。
现用充电宝为一手机锂电池（图甲）充电，等效电路如图乙所示,充电宝的输出电压为U，输出电流为I，该锂电池的内阻为r，则导学号 74700377( C ）A．充电宝输出的电功率为UI＋I2rB．电能转化为化学能的功率为UIC．锂电池产生的热功率为I2rD．锂电池产生的热功率为错误!解析：充电宝的输出功率P＝UI，选项A错误；锂电池的热功率P热＝I2r,电能转化为化学能的功率为P化＝P－P热＝UI－I2r，选项BD错误，选项C正确。
3．(2017·江苏省海头高中、海州高中高二上学期联考）如图所示是一提升重物用的直流电动机工作时的电路图.电动机内电阻r＝0。
8Ω,电路中另一电阻R＝10Ω，直流电压U＝210V，电压表示数U V＝110V.试求:错误!(1）通过电动机的电流；(2）输入电动机的电功率；（3)若电动机以v＝1m/s匀速竖直向上提升重物，求该重物的质量？（g取10m/s2）答案：（1）10A （2）1100W （3)102kg解析：（1）通过R的电流I＝U－U2R＝错误!A＝10A；（2)电动机的输入功率P1＝U2I＝110×10W＝1100W，（3)电动机内电阻的发热功率P2＝I2r＝102×0.8W＝80W输出的机械功率P3＝P1－P2＝(1100－80)W＝1020W;而P3＝Fv＝mgv，解得m＝错误!＝102kg.尊敬的读者：本文由我和我的同事在百忙中收集整编出来，本文档在发布之前我们对内容进行仔细校对，但是难免会有不尽如人意之处，如有疏漏之处请指正，希望本文能为您解开疑惑,引发思考。
高中物理 第二章 恒定电流 5 焦耳定律练习 新人教版选修3-1(2021年最新整理)
2017-2018学年高中物理第二章恒定电流5 焦耳定律练习新人教版选修3-1编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（2017-2018学年高中物理第二章恒定电流5 焦耳定律练习新人教版选修3-1）的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为2017-2018学年高中物理第二章恒定电流5 焦耳定律练习新人教版选修3-1的全部内容。
第二章恒定电流5 焦耳定律A级抓基础1．关于电功W和电热Q的说法正确的是（)A．在任何电路中都有W＝UIt、Q＝I2Rt，且W＝QB．在任何电路中都有W＝UIt、Q＝I2Rt，但W不一定等于QC．W＝UIt、Q＝I2Rt均只有在纯电阻电路中才成立D．W＝UIt在任何电路中成立,Q＝I2Rt只在纯电阻电路中成立答案：B2．功率为10 W的发光二极管(LED灯)的亮度与功率为60 W的白炽灯相当．根据国家节能战略，2016年前普通白炽灯应被淘汰．假设每户家庭有2只60 W的白炽灯，均用10 W的LED灯替代，估算出全国一年节省的电能最接近( )A．8×108 kW·h B．8×1010 kW·hC．8×1011 kW·h D．8×1013 kW·h答案:B3．额定电压、额定功率均相同的电风扇、电烙铁和日光灯，各自在额定电压下正常工作了相同的时间．比较它们产生的热量，结果是（)A．电风扇最多B．电烙铁最多C．日光灯最多D．一样多答案:B4．有四盏灯，接入如图所示的电路中，L1和L2都标有“220 V 100 W",L3和L4都标有“220 V 40 W”．把电路接通后，最暗的灯将是( ）A．L1B．L2C．L3D．L4答案:C5。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第5节焦耳定律
基础巩固
1.(2018·厦门湖滨中学高二期中)在下列用电器中,哪些都属于纯电阻用电器(B)
A.电扇和电吹风
B.白炽灯、电炉和电热毯
C.洗衣机和电冰箱
D.电解槽、电磁炉、微波炉
解析:纯电阻用电器,电能全部转化为内能,白炽灯、电炉和电热毯的电能全部转化为内能,故B正确;非纯电阻用电器,电能主要转化为其他形式的能,少部分转化为内能,电扇和电吹风有部分电能转化为机械能,故A错误;洗衣机有部分电能转化为机械能,故C错误;电解槽有部分电能转化为化学能,故D错误.
2.额定电压、额定功率均相同的电风扇、电烙铁和日光灯,各自在额定电压下正常工作了相同的时间.比较它们产生的热量,结果是(B)
A.电风扇最多
B.电烙铁最多
C.日光灯最多
D.一样多
解析:在三种用电器中,只有电烙铁能将电能全部转化为内能,电风扇将部分电能转化为机械能,日光灯将部分电能转化为光能,故B选项正确.
3.(2018·湖南双峰一中高二期末)如图所示,把两个相同的灯泡分别接在甲、乙电路中,甲电路两端的电压为8 V,乙电路两端的电压为16 V.调节变阻器R1和R2使两灯都正常发光,此时变阻器消耗的功率分别为P1和P2,两电路中消耗的总功率分别为P甲和P乙,则下列关系中正确的是(D)
A.P甲<P乙
B.P甲>P乙
C.P1>P2
D.P1=P2
解析:由灯都正常发光可知,R1中电流是R2中电流二倍,R1两端电压是R2两端电压的二分之一,两变阻器消耗的功率相等,两电路中消耗的总功率相等,选项D正确,A,B,C错误.
4.(2018·江苏沭阳县高二期中)(多选)如图所示,理发用的电吹风机中有电动机和电热丝,电动机带动风叶转动,电热丝给空气加热,利用热风将头发吹干.电动机的线圈电阻R1与电阻
R2的电热丝串联后接到输出电压为U的电源上,电路中电流为I,则(BC)
A.电动机的输出功率为
B.电动机两端的电压为U-IR2
C.电吹风机的发热功率为I2(R1+R2)
D.电吹风机的消耗的电功率为I2(R1+R2)
解析:电动机的输入功率P=(U-IR2)I,电动机的输出功率为UI- I2(R1+R2),故A错误;含电动机电路是非纯电阻电路,电动机两端的电压为U-IR2,故B正确;电吹风机中发热的功率要用I2R 来计算,所以总的发热功率为I2(R1+R2),吹风机的总功率P=IU要大于发热部分的功率,故C 正确,D错误.
5.(2018·河南省罗山高中高二测试)两盏额定功率相同的灯泡A和B,其额定电压U A>U B,则下列说法正确的是(D)
A.两灯正常发光时,灯泡的电流I A>I B
B.两灯电阻R A<R B
C.将两灯串联后接入电路中发光时,则灯泡的功率P A<P B
D.将两灯并联后接入电路中发光时,则灯泡的功率P A′<P B′
解析:由P=可知R A>R B,由P=IU可知额定电流I A<I B,故选项A,B错误.两灯串联后,由串联电路的功率分配关系可知P∝R,所以P A>P B,故选项C错误;两灯并联后,由并联电路的功率分配
关系可知P∝,所以
P A′<P B′,故选项D正确.
6.(2018·黑龙江齐齐哈尔实验中学高二期中)如图所示,电阻R1= 20Ω,电动机的绕组R2=10Ω.当开关打开时,电流表的示数是0.5 A,当开关合上后,电动机转动起来,电路两端的电压不变,电流表的示数I和电路消耗的电功率P应是(C)
A.I=1.5 A
B.I >1.5 A
C.P<15 W
D.P=15 W
解析:当开关S断开时,由欧姆定律得U=I1R1=10 V,当开关S闭合后,通过R1的电流仍为0.5 A,
电动机的电流I2<=1 A,故电流表的电流I<1.5 A,电路中电功率P=UI<15 W,故C正确. 7.如图所示,A为电解槽,N为电炉子,恒定电压U=12 V,电解槽内阻r A=2Ω,当S1闭合、S2断开时,电流表的示数为6 A;当S2闭合、S1断开时,电流表的示数为4 A,求:(电流表内阻不计)
(1)电炉子的电阻及发热功率各多大?
(2)在电解槽工作时,电能转化为化学能的功率为多少?
解析:(1)电炉子为纯电阻元件,由欧姆定律得I1=,则R===2Ω,其发热功率为P R=UI1=12×6 W=72 W.
(2)电解槽为非纯电阻元件,发热功率为P热=r A=42×2 W=32 W,总功率为P总=UI2=12×4 W=48 W,故电能转化为化学能的功率为P化=P总-
P热=(48-32)W=16 W.
答案:(1)2Ω72 W(2)16 W
能力提升
8.(2018·江西奉新一中高二月考)(多选)四盏灯泡接成如图所示的电路.a,b灯泡的规格为“220 V100 W”,c,d灯泡的规格为“220 V40 W”,各个灯泡的实际功率都没有超过它的额定功率.下面关于通过这四盏灯泡的实际电流的关系以及灯泡实际消耗的功率关系正确的是(AC)
A.I a=I d>I b>I c
B.I a>I d>I b=I c。
