农网配电接地设备分析
农网配电接地设备分析
【摘要】农村地区的网电，通常配置的体系都是较中性的，从而对接地设施的要求形成了一定的规则，具体规则为：如果变压器为的规格为100KV·A以下，则采取的电阻数值也要不超过10Ω；如果规格是大于100KV·A，则电阻数要达到4Ω。
当然这是常规性的要求，具体到实际工作中时，还需依据不同情况加以改变，本次研究就详细探讨农村地区的电网接地设施的问题。
【关键词】配电装置；标准；功能
配电设施的安装问题，一旦解决不及时、或是不得当，则会引发隐藏性的危害，长此以往，则会带来极其严重的后果，因为此问题一出现，不会立刻显示出较明显的情况，例如停电等现象，所以经常得不到人们的注意。
因此，为实现设备和各方面的正常以及安全，必须要将接地设施的问题考虑清楚，这也正是此文的研究目的所在。
1、接地设施的具体标准
关于接地设施的安装标准通常包括几大方面：①安全问题所涉及到的电气装置，都要安装接地设施，还需将接地设施接入到电气外部结构上；②一般情况下，所使用到的电气设施，具有不同规格的要求，在安装接地设施时，要按实际分好类别，并且还需要安置一个核心设施。
最终还要确保每一个安置的接地电阻值，必须要以最小值为基本来设置；③电压值低于1KV时，则要选取金属材质的接地设施，这样的装置会有助于保护电网，防止其出现短路的情况，并且在发生情况时，可在很短的时间里就可将故障解决[1]；④在安置接地设施时，相关人员要注意电气装置周围的电压值，要保证处于相对平稳的状态。
一旦发现有短路发生时，要对相关的电气设施安置环形的设备，从而能有效控制此类问题。
此外，专业的人士都应该知道还需要安置均匀带，这样更加保障了安全性能；⑤所安装的设施，务必要能符合电气装置在各种条件和情况下的电阻值标准。
2、保护设施的功能以及设备的优势
谈及保护装置的作用和具体的优势，需要从两方面来详细探讨，一方面是安装高压的设置时，其具备的功能以及优点；另一方面是安置低压装置时的作用和特点。
2.1配变高压有助于保护设施
配置高压设施来确保接地时，发挥着很大的作用：按照理论来讲，10KV的电网体系是不需要接地的，但是出现外壳处漏电情况下，就会导致人会触电的后果，因为电流自身形成不了回路[2]。
所以安装这种变高压设施后，则会改变线路的电流量，还会防止出现漏电的情况，这样就能形成电流回路了。
否则，人体一旦接触到电流，则会带来意想不到的严重后果，到时必将人财两空。
2.2低压体系的保护性能
安置低压体系对于接地的防护优势在于，在出现漏电情况时，能有效将电压值控制到最低值，这种状态下是不会对人体造成伤害的[3]。
在装备时，一定要严格按照所规定的标准，对电阻值加以控制，还要将电压安置个相电位。
这样，一旦电阻值降低了，电压也能相对降下来，从而就确保了整体装置的安全性。
3、接地设施的选择
接地设施一般选择为垂直方向的，阻值数一般为1，设施的形状通常会采用环形的。
此设备的角钢规格是50mm×50mm×5mm，长度是1.5-2.5m区间值，还需要与径长为10mm的圆形钢融合为一体，或者是采用4mm×25mm的扁形钢连接。
最后要对整个角钢的距离做些调整，调节为3-5m，其埋藏深度是高于0.6m。
（具体的垂直接地体的根数选择如下表所示）
4、接地物设施的施工标准及其他注意事项
4.1接地物设施的施工标准
在农村地区的电网上安置接地物的过程中，应遵循以下几方面的准则：①第一个准则是要考虑好埋藏的深度，因为接地物的掩埋程度，是与其电阻值成反比的，也是就是掩埋的越深，其数值就会很小，这样的安全性能也高。
但对于施工来说，埋藏的技能水平，直接决定着所能掩埋的深度值，因为埋藏的越深，所要求的技术就越高，如果不具备此等级的技术，到时尽管隐藏的深度很深，也不能起到应有的作用，反而会造成各方面资源的浪费。
通常对于埋藏深度，大致有个统一的标准，规定所要掩埋的程度为0.6～0.8m，在上述提到过，垂直方向的接地体的长度是2.0～2.5m，这样的标准指导下，能达到其距离的最优值20m。
即使是受到各种因素的影响，所达到的深度还不能满足要求的话，则要选择长度为其一半的接地体，并且所选择此类设备的数量要达到2根的最低标准，其中一端要是尖形的，从而才能方便将其凿入土中[4]；②另一个十分重要的准则是，可以适当使用变压器，由于现在农村地区发展和生活等各方面需求的迫使下，传统的电网已经满足不了其需求了，因此要借助变压器来提升电网的水平。
而使用变压器时就要求符合基本施工准则的前提下进行，在此过程中务必要对规划好设置型号、材质等方面，接入时要将其埋藏到冻土面上0.6m的位置上，然后通过焊接和其他措施的处理，将这些设备连接在一起，最后要在离土壤面2m的地方安置PVC护套。
4.2相关的其他问题
在安置接地体的工作中，还需要考虑其他方面的问题，具体包括三方面的问题：①第一方面是要考虑，所选用的铝材质的设备腐蚀性的问题，由于铝遇到土壤或者在土壤中长时期的存放，则会慢慢地与土壤融合以至最后消失，因此在选取的过程中，不要选择铝制设备，而那些不易腐蚀的才是最佳选择[5]；②在配
置高压的避雷设施的时候，要充分考虑到电阻的影响问题，对此国家还颁布了《电力设备过电压保护设计技术规程》，专门针对此行业做了此项规定，所以一定要严格按照此规程开展。
不然的话，如果发生雷电，其产生的电流会直接使电阻中电压升高，从而造成避雷设备的损坏，还会存在高压阻中后果不堪设想；③是要将接地物所用到的角钢考虑清楚，以上也提到过垂直物的距离要较远些。
而此处所要说的是，接地物一般会与多个设置相连，所以务必要保证其连接方式不是串联。
还有就是所安置接地物的土壤中，不能含有石头或是垃圾之类的东西，这样才能保障所填土的紧实度和平稳性[6]。
5、结语
综上所述，就是农村地区电网接地设施的探究，由此可以得知，安装接地体对于此区域来说是至关重要的，也了解到工作的复杂性，所以需要各方面的努力才能得以实现的，希望通过本文的研究，能真正为实际工作的开展，提供必要的可查询资料。
当然，此文会存在着某些不足和缺陷，真心希望今后的专家人士能将其改进和弥补，也相信此问题能得到很好地解决。
参考文献
[1]徐光举，张长营.基于配电变压器故障模拟的智能实训装置研究与开发[J]中国电力教育，2012（12）：15-16
[2]纪英.浅谈防雷接地装置施工中常见的问题[J].S13第十届防雷减灾论坛——雷电灾害与风险评估，2012（9）：8-10
[3]郑彦涛.浅谈关于配电变压器常见故障的分析[J].科技致富向导，2012（9）：3-5
[4]徐鹏，李世元，甘鹏，李晓迅.雷击配电变压器事故分析及防雷措施研究[J].电瓷避雷器，2011（8）：83-88
[5]刘启天，张丽艳.农网建设10KV配电变压器的选用及安装分析[J].黑龙江科技信息，2011（12）：9-10
[6]陈启亮，郭志勇.接地装置在水利工程施工现场临时用电方案中的地位[J].中国西部科技，2011（1）：10。
农网低电压成因分析及对策探讨资料
农网低电压成因及对策一、概述：总所周知，电压是电能质量的重要指标之一,电压质量直接关系到电力系统的安全与经济运行及电气设备的使用寿命。
在《供用电营业规则》中要求低压三相供电380 V的客户受电端供电电压允许偏差为额定电压的±7%（即353.4~406.6V)，220 V单相供电的客户为额定电压的+7%-10%（即235.4-198 V）。
说到农网，大家一般的第一印象就是“低电压”、“卡脖子”。
确实，虽然农电“两改一同价”以来,农村供电能力和供电质量有了较大的提高,但农村用电量也随之大幅度增长,再加上原来农网改造的历史原因（1998年启动的农网一、二、三期改造工程，是按5年的容量裕度规划设计的，且改造的范围也很广，投入的资金也非常有限，所利用旧材料较多，农村电网改造的整体层次仍然较低，如：单相供电比重大，中低压线路供电半径长、线径小，无载调压主变多等状况较为普遍）,现在的农村电网局部地区不同程度地存在着低电压情况,相关的投诉不绝，严重影响了当地群众正常的生产、生活用电,也影响了我们供电企业的形象。
二、低电压运行的危害性l 烧坏电机。
电压降低超过l0％时，将使电动机的电流过大，线圈的温度过高，严重时会使电动机拖不动机械(如风机、水泵等)而停止运转或无法启动，甚至烧坏电动机。
2 电灯发暗。
电压降低5％，普通电灯的照度降低18％；电压降低10％，则照度降低约35％。
3 增大线损。
在输送一定电力时，电压降低，电流增大，线损也相应增大。
以最高负荷为100万kw的电力系统为例，每年线损电量增大约5000万kW．h。
4 送变电设备能力减低。
例如电压降低到额定值的80％时，变压器和线路输送的有功负荷只有额定容量的64％。
如把电压提高到额定值，基本不送无功，则相关变电设备的全部额定容量可用于送有功负荷。
三、原因分析造成农村低电压的原因有许多种，在诸多因素中，有不可抗拒因素也有可以人为避免的。
只有了解清楚低电压的形成原因，才能更好的治理低电压，升级农村电网。

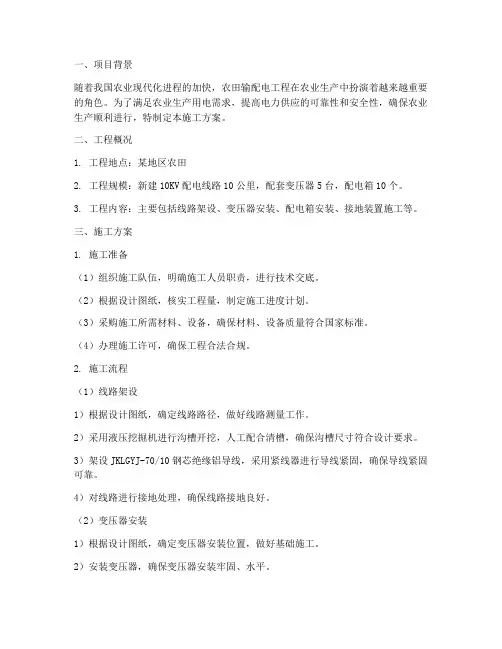

农田的输配电工程施工方案
一、项目背景随着我国农业现代化进程的加快，农田输配电工程在农业生产中扮演着越来越重要的角色。
为了满足农业生产用电需求，提高电力供应的可靠性和安全性，确保农业生产顺利进行，特制定本施工方案。
二、工程概况1. 工程地点：某地区农田2. 工程规模：新建10KV配电线路10公里，配套变压器5台，配电箱10个。
3. 工程内容：主要包括线路架设、变压器安装、配电箱安装、接地装置施工等。
三、施工方案1. 施工准备（1）组织施工队伍，明确施工人员职责，进行技术交底。
（2）根据设计图纸，核实工程量，制定施工进度计划。
（3）采购施工所需材料、设备，确保材料、设备质量符合国家标准。
（4）办理施工许可，确保工程合法合规。
2. 施工流程（1）线路架设1）根据设计图纸，确定线路路径，做好线路测量工作。
2）采用液压挖掘机进行沟槽开挖，人工配合清槽，确保沟槽尺寸符合设计要求。
3）架设JKLGYJ-70/10钢芯绝缘铝导线，采用紧线器进行导线紧固，确保导线紧固可靠。
4）对线路进行接地处理，确保线路接地良好。
（2）变压器安装1）根据设计图纸，确定变压器安装位置，做好基础施工。
2）安装变压器，确保变压器安装牢固、水平。
3）连接变压器高低压侧引线，做好绝缘处理。
（3）配电箱安装1）根据设计图纸，确定配电箱安装位置，做好基础施工。
2）安装配电箱，确保配电箱安装牢固、水平。
3）连接配电箱内部线路，做好绝缘处理。
（4）接地装置施工1）根据设计图纸，确定接地装置安装位置。
2）采用人工挖孔或预制接地体，确保接地体埋设深度符合设计要求。
3）连接接地体与线路、设备，确保接地装置接地良好。
3. 施工质量控制（1）严格执行施工规范和操作规程，确保施工质量。
（2）对施工过程中的关键工序进行严格检查，确保工程质量符合要求。
（3）对施工过程中发现的问题及时进行整改，确保工程质量。
四、安全措施1. 施工人员必须佩戴安全帽、安全带等防护用品。
2. 施工现场设置警示标志，确保施工安全。
农村配电网线路和设备的防雷接地保护杨震王建策
农村配电网线路和设备的防雷接地保护杨震王建策发布时间：2021-11-11T08:11:35.177Z 来源：基层建设2021年第25期作者：杨震王建策[导读] 为了保证农村配电网络线路和设备的安全运行，需要做好配电网络防雷接地保护工作，防止配电网在运行中受到雷击影响引发各种安全事故，为群众提供稳定且安全的用电环境。
本文就结合农村电网防雷保护的意义国网山东省电力公司临沂供电公司山东省临沂市 276000摘要：为了保证农村配电网络线路和设备的安全运行，需要做好配电网络防雷接地保护工作，防止配电网在运行中受到雷击影响引发各种安全事故，为群众提供稳定且安全的用电环境。
本文就结合农村电网防雷保护的意义，重点分析农村电网防雷保护存在的问题，根据分析结果，提出农村配电网线路和设备的防雷接地保护措施，具体内容如下。
关键词：农村配电网线路；配电设备；防雷接地保护在农村电力配电网络建设运行中，防雷接地保护作为重要内容，配电网络长时间暴露在外界环境中，受到外界因素影响，自身保护能力下降，容易产生各种安全问题。
通过加强农村配电网络线路与设备的防雷接地保护，安装专业的防雷接地设施，能够有效降低雷电对配电网运行的影响，增强配电网络防雷性能，保证配电网络运行安全。
一、农村电网防雷保护的意义社会发展水平不断提高，电网覆盖到我国全国各地，给人们生活工作提供便利条件。
但是由于电网系统缺少完善性，容易遭到雷击等因素影响，容易产生各种安全事故，给社会运行与发展造成威胁。
雷电是一种常见的自然现象，多发于春夏两季，雷电和日常用电之间存在明显差异，电流大，伤害性高，控制难度大，如果和人力电网发生冲突，必然会影响大面积电网运行，所以，做好电网防雷保护工作是非常必要的[1]。
二、农村电网防雷保护存在的问题（一）配电线路配置不合理配电线路作为电网系统中重要组成部分，其功能在于给用户输送安全的电能。
但是在实际中，部分农村在配电线路方面容易出现各种问题，如雷电攻击，导致线路保护装置开启，自动跳闸，造成农村大面积停电，影响群众正常生活。
农网10kV配电线路单相接地故障检测及防治措施
在变电所加装小电流接地自动选线装置， 此装置能够自动、准确和快速地选择发生单相 接地故障线路，与传统人工选线方法相比，减少
不必要的停电，提高供电叮靠性，防止故障扩 大。目前．农村电网已有部分变电站加装了这套 装置．取得了良好效果。在实际应用中．应与变
电网 绝缘强度 。 4．2 发牛单相接地故障后的处理办法
当配电线路发生啦相接地后，在做好安全 措施保障后。运行维护单位应按生产调度指令 立即组织人员巡视线路，查找故障点。在查找过
程中 可以采 取分 片、分 段、分 支、分 设备 的“排 除 法”，通过绝缘摇表检测、蹬杆检查等办法相结 合， 尽快找到故 障点消 除。
6结语
农网 10kV配 电线路 单相 接地故 障直接 影 响到农业生产和农民的日常生活，本文探讨和 介绍的l OkV配电线路单相接地故障的原因及 查找办法，并在积极应用新技术、新设备的基础 上。可帮助尽快查找和消除故障点．提高供电可
靠性。保证电网安全运行。更为农业生产和农民 的日常生活提供了源源不断的优质电力。
( 1汐 h力破坏 ( 洪水、 台风侵 袭。人为破坏．汽 车撞击) ；( 2线路开关冈绝缘老化击穿引起；(3) 线路避雷器爆炸引起，多发生在雷雨季节；( 4 ) 直
击雷导致线路绝缘子炸裂，多发生在雷雨季节； ( 5) 由丁线路绝缘子老化或存在缺陷击穿引起； ( 6腕变避雷器单相击穿 引起。多发生在雷雨季 节：( 7 】i 邑大风时，竹木被吹倒碰触导线引起接 地；( 8战路单相断线碰触接地部分；( 9焊线在绝 缘子中绑扎或固定不牢，脱落到横担或地上；0 0 导线风偏过大，与建筑物距离过近；00配电变压
松脱，拉线是否断裂或破股，导线弧垂是否过大 或过小等；
农网配电接地设备分析
农网配电接地设备分析
史宏亭 沧州盐山县供电公司 河北盐 山 ０ ６ １ ３ ０ ０
４ 接 地物 设 施 的施 工标 准 及其他 注 意事项
４ ． １ 接地物设 施的施工标 准 在农村地 区的电网上安置接地物 的过程中， 应遵循 以下儿方面 的准 则： ①第一 个准则是 要考虑好埋 藏的深 度， 因为接 地物 的掩埋程 度 ， 是 与其 电阻值 成反 比的， 也 是就是 掩埋的 越深 ， 其数值就 会很小 ， 这样 的 安全 性能也 高。 但对 于施 工来说 ， 埋藏 的技能水平 ， 直 接决 定着所能掩 埋 的深度值 ， 因为 埋藏 的越 深 ， 所要求的技 术就越 高， 如果不 具备此 等 级 的技术 ， 到时尽管 隐藏 的深 度很深 ， 也不能 起到应 有的作用 ， 反而 会 造成 各方面 资源的浪 费。 通常对 于埋藏 深度 ， 大致有个 统一的标 准 ， 规 定 所要掩埋 的程度为 ０ ． ６ －０ ． ８ ｍ， 在上述 提到过 ， 垂直方向的接地 体的 长度是 ２ ． ０ － ２ ． ５ ｍ， 这样的标 准指导下， 能达到 其距离的最优值２ ０ ｍ。 即 使是 受到各种因素的影 响， 所达 到的深度还 不能满足要求 的话， 则要选 择长 度为其一半 的接地体 ， 并且所 选择此类设 备的数 量要达Ｎ２ 根 的最 低 标准 ， 其中一端要是 尖形的， 从而 才能方便将其凿人 土中 ； ②另一个 十 分重要 的准则是 ， 可以 适当使用变压器 ， 由于现 在农村 地区发 展和生
Ｐ ＶＣ 护套 。
４ ． ２ 相关 的其他问题 在安置接地体 的工作 中， 还需要考虑其他 方面的 问题 ， 具体包括 三 方面的 问题 ： ①第一方面 是要考虑 ， 所选用 的铝 材质的设备 腐蚀性 的问 题， 由于铝 遇到土壤或 者在土壤 中长时期 的存放， 则会慢 慢地 与土壤 融 合 以至最后消 失， 因此 在选取 的过程 中， 不要选择 铝制设 备， 而那 些不 易腐蚀 的才是最佳 选择 ； ②在 配置高压 的避雷设 施的 时候 ， 要 充分考 虑到 电阻的影 响问题 ， 对此 国家还颁布 了 《 电力设 备过 电压 保护设 计技 术规 程 》 ， 专 门针对此行 业做了此项 规 定， 所 以一定要 严格按 照此规 程 开展 。 不然的话 ， 如果发 生雷 电， 其产生 的电流会直 接使 电阻中电压升 高， 从而 造成避 雷设 备的损 坏 ， 还会存 在高压 阻中后果 不堪设 想 ； ③是 要 将接 地物所 用到的 角钢 考虑 清楚 ， 以上也提 到过 垂直物 的距离 要较 远 些。 而此处所 要说的是 ， 接地物 一般会与 多个设置相 连， 所 以务必要 保证 其连 接方式 不是 串联 。 还 有就是所 安置接地物 的土壤 中， 不能含有 石头或是 垃圾之类的东 西， 这样才能保 障所 填土的紧实度和 平稳性 。 ５ 、 结 语 综 上 所述 ， 就 是农 村地 区电网接 地设施 的探究 ， 由此可以得知 ， 安 装接地体 对于此 区域来说 是至关 重要的， 也了解 到工作的复杂性 ， 所 以 需要各方面的努力才能得以 实现的， 希 望通 过 本文的研究 ， 能真正 为实 际工作的开展 ， 提供 必要 的可查询 资料。 当然 ， 此文会存在 着某些 不足 和缺陷 ， 真心希望今后的专家人 士能 将其改进 和弥补 ， 也相信此 问题 能

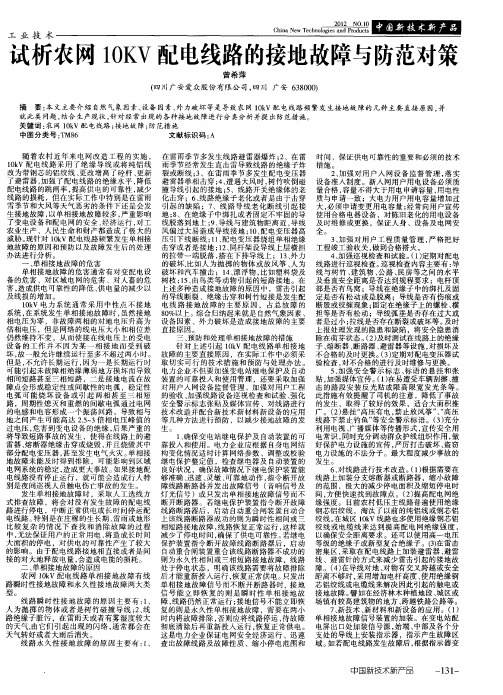

试析农网10KV配电线路的接地故障与防范对策
