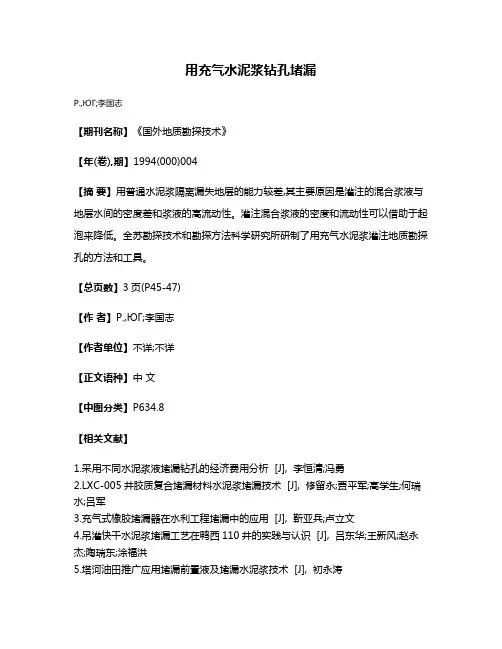

用充气水泥浆钻孔堵漏
用充气水泥浆钻孔堵漏
P.,ЮГ;李国志
【期刊名称】《国外地质勘探技术》
【年(卷),期】1994(000)004
【摘要】用普通水泥浆隔离漏失地层的能力较差,其主要原因是灌注的混合浆液与地层水间的密度差和浆液的高流动性。
灌注混合浆液的密度和流动性可以借助于起泡来降低。
全苏勘探技术和勘探方法科学研究所研制了用充气水泥浆灌注地质勘探孔的方法和工具。
【总页数】3页(P45-47)
【作者】P.,ЮГ;李国志
【作者单位】不详;不详
【正文语种】中文
【中图分类】P634.8
【相关文献】
1.采用不同水泥浆液堵漏钻孔的经济费用分析 [J], 李恒清;冯勇
2.LXC-005井胶质复合堵漏材料水泥浆堵漏技术 [J], 修留永;贾平军;高学生;何瑞水;吕军
3.充气式橡胶堵漏器在水利工程堵漏中的应用 [J], 靳亚兵;卢立文
4.吊灌快干水泥浆堵漏工艺在鸭西110井的实践与认识 [J], 吕东华;王新风;赵永杰;陶瑞东;涂福洪
5.塔河油田推广应用堵漏前置液及堵漏水泥浆技术 [J], 初永涛
因版权原因，仅展示原文概要，查看原文内容请购买。
内蒙古高铁堵漏工程施工(3篇)
第1篇近年来，随着我国高铁事业的蓬勃发展，内蒙古地区也迎来了高铁建设的春天。
为确保内蒙古高铁的安全、稳定运行，我国中铁上海工程局集团在内蒙古高铁建设中，积极开展堵漏工程施工，为内蒙古高铁保驾护航。
一、工程背景内蒙古高铁全长402公里，设计速度每小时250公里，是国家“八纵八横”高铁网京兰通道的重要组成部分。
在高铁建设中，地下水位、地质条件等因素可能导致隧道、桥梁等结构出现渗漏问题，严重影响高铁运营安全。
为解决这一问题，中铁上海工程局集团在内蒙古高铁建设中，大力开展堵漏工程施工。
二、堵漏工程施工方法1. 隧道堵漏（1）注浆法：在隧道围岩中注入水泥浆液，填充裂缝、孔隙，提高围岩的稳定性，达到堵漏目的。
（2）锚杆锚固法：采用锚杆对围岩进行加固，提高围岩的承载能力，防止裂缝进一步发展。
（3）注浆锚杆联合法：将注浆和锚杆锚固相结合，提高堵漏效果。
2. 桥梁堵漏（1）灌浆法：在桥梁裂缝处注入水泥浆液，填充裂缝，提高桥梁结构的整体性能。
（2）封闭法：采用密封材料对桥梁裂缝进行封闭，防止水分渗透。
（3）焊接法：对桥梁裂缝进行焊接处理，提高桥梁结构的承载能力。
三、堵漏工程施工难点1. 地质条件复杂：内蒙古地区地质条件复杂，隧道、桥梁施工过程中，容易遇到岩溶、断层等不良地质现象，给堵漏工程施工带来较大困难。
2. 施工环境恶劣：内蒙古地区气候寒冷，施工过程中，工人需克服低温、大风等恶劣天气，确保施工质量。
3. 工期紧张：内蒙古高铁建设工期紧，堵漏工程施工需在有限的时间内完成，对施工质量提出了更高要求。
四、堵漏工程施工成果通过堵漏工程施工，内蒙古高铁隧道、桥梁等结构渗漏问题得到有效解决，确保了高铁的安全、稳定运行。
具体成果如下：1. 隧道渗漏水减少90%以上，有效提高了隧道结构的稳定性。
2. 桥梁裂缝封闭率达到100%，桥梁结构整体性能得到显著提升。
3. 施工过程中，未发生因堵漏工程问题导致的安全事故。
总之，内蒙古高铁堵漏工程施工在解决渗漏问题的同时，也为我国高铁建设积累了宝贵经验。
钻孔灌注水泥护壁堵漏方法
钻孔灌注水泥护壁堵漏方法刘跳民;李锋;刘杰;钱书伟【摘要】灌注水泥是在裂隙发育、破碎漏失等复杂地层钻孔时护壁堵漏的重要手段,是在套管、泥浆护壁堵漏无法实施的情况下护壁堵漏的不二选择.然而,由于机台施工人员大多缺乏灌注水泥的经验和知识,灌注失败和灌注水泥事故频频发生,给生产单位造成很大的损失.作者根据多年的施工经验,总结了各种条件下钻孔灌注水泥的方法.文章特别介绍了多功能注浆器及其使用方法,该注浆器大大简化了水下灌注程序,提高了水下灌注的效果和安全性,为机台人员解决了水下灌注因替水量把握不准导致灌注失败甚至灌注事故的难题.【期刊名称】《矿产勘查》【年(卷),期】2016(007)003【总页数】6页(P505-510)【关键词】护壁堵漏;灌注;多功能注浆器【作者】刘跳民;李锋;刘杰;钱书伟【作者单位】有色金属矿产地质调查中心,北京 100012;中色地科矿产勘查股份有限公司,北京 100012;中色地科矿产勘查股份有限公司,北京 100012;中色地科矿产勘查股份有限公司,北京 100012;有色金属矿产地质调查中心,北京 100012【正文语种】中文【中图分类】P634.8深孔钻探对钻探技术的要求越来越高，不管是常规的岩芯钻探方法还是空气反循环连续取样钻探方法，在破碎、松散、水敏、水溶等复杂地层的护壁工作中仍存在很大困难。
所谓的复杂地层基本就是孔壁维护困难的地层，有些护壁困难的地层同时也存在采芯困难的问题。
泥浆和套管护壁可以起到一定作用，但是在极破碎、软弱、流沙等地层中施工，因为这些地层全孔漏失、孔壁极不稳定，泥浆往往很难有较好的效果，且护壁成本很高。
由于钻孔结构的限制，可供选择的套管口径有限；因孔壁极不稳定，坍塌严重，套管往往很难下到位。
膨胀套管工艺拓宽了套管的使用范围，但这项技术在岩芯钻探中因诸多技术问题未解决而没有推广[1]。
因此，使用泥浆、套管护壁的同时结合灌水泥护壁往往是施工复杂地层的不二选择。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
青海省格尔木那棱格勒河西铁矿区是2009年开展的找矿预查工作，青海地勘部门多次在该区进行了地质找矿和物探磁扫面找矿工作，为验证物探异常进行钻探探矿工作，现将该地区钻探工作中的水泥浆液灌浆护壁堵漏工艺效果分别作出分析和总结。
1工程概况
青海省格尔木那棱格勒河西铁矿区是2009年开展的预查项目，矿床类型为矽卡岩型多金属矿床，2009年投入钻探工作量4000m以上验证物探异常，经钻孔验证是矿质异常，探明矿体埋藏深度达地面600余米，矿区位于秦祁昆晚加里东造山系，东昆仑造山带祁曼塔格——
—都兰造山亚带，北接柴达木地块。
地层多为华力西晚期岩浆岩大规模侵入与构成复背斜的元古界变质岩地层，地层多为硅质灰岩、薄片状灰岩、条带状灰岩、大理岩，岩层受断裂构造影响，岩层破碎。
沿构造带线多分布二长花岗岩，石英斑岩，细晶花岗岩，矿体多产于大理岩与矽卡岩接触带中，围岩多具硅化、铁化、泥化及矽卡岩蚀变，矿区地层具破碎、软硬不均、垮塌漏失严重，缩径的特点。
自2009年在该矿区钻探，钻孔孔深一般多在600m~800m，局部1300余米，针对长孔段硅质灰岩岩类钻孔垮塌漏失及复杂地层，在300m~400m孔深，多采用“803”堵漏剂堵漏，“803”堵漏剂在较轻微漏失或轻微掉块孔段有一定效果，但在垮塌漏失严重孔段无效果，在这种情况下，针对施工困难，经认真摸索、实践，掌握了矿区钻孔水泥灌注工艺，水泥灌浆护孔成功率显著提高，顺利钻进1300余米，完成钻探任务。
２矿区钻孔水泥灌浆护壁堵漏工艺实践中存在的问题与解决方法
矿区的施工钻孔在600~800余米，局部达1300余米，矿区为硅质灰岩类地区，在孔深350m以内，多以套管护孔，350m以下垮塌漏失严重底层，刚开始在钻孔中采用“803”堵漏剂堵漏或在泥浆中添加惰性材料堵漏，效果差造成泥浆材料的高消耗，又解决不了钻孔中的垮塌，起下钻非常困难，下钻不到位，往往又要重新扫孔，这样造成钻探成本的增加又使钻孔的施工周期延长，如采取措施不当，会使钻孔报废。
针对施工困难，经认真摸索、实践，总结在该矿区用水泥灌注护孔取得
钻孔水泥灌浆护壁堵漏工艺
在格尔木那棱格勒河西铁矿区的应用
王建军
（青海省开门矿业公司，西宁810000）
摘要：本文介绍了那棱格勒河西铁矿区勘探中采用水泥浆液护壁堵漏工艺的应用及实践，针对钻孔地下水位以上，地下水位以下以及纯漏不同类型采用不同的灌注工艺，形成稳定孔壁，解决了钻孔破碎带漏失垮塌的难题，从而
有效地提高了钻进效率。
关键词：水泥灌浆；护壁堵漏；地层压力
技术交流
35
青海国土经略3/2010
成功。
水泥灌浆护壁堵漏工艺，在钻孔地下水位以上，采用传统的工艺，成功率高，但在地下水位以下成功率不高，一般仅在40%~50%左右，究其原因，从水泥浆配合比，替浆量灌注方法等逐一分析，虽亦存在一定原因，但不是关键因素。
将地下水位以上灌浆试验进行对比、分析、研究、查找有关资料，发现地层压力是决定水泥灌注成败的关键，那格西铁矿区，地下水属碳酸类溶水，微承压状，地下水非静止不动，而是由南向东北径流，矿区钻孔内地层与井内液柱压力的平衡或改变问题，解决的好坏，直接会使水泥罐注趋无效。
地层压力P1是指一定厚度的地层内的液体介质的压力。
P1的大小主要取决于地层内流体介质（一般为水）的含量及水文地质条件。
液体压力P2，即循环液比重与井深的乘积。
当地层压力与液柱压力大致相等的情况下，即P1=P2,地层不涌不漏，这时，灌注工艺简单，成功率高，当P1＜P2，为钻孔漏失状态，这时水泥灌注成功率也是较高的。
P1＞P2，为钻孔地下水呈涌喷状态，这时采取措施稍不注意，极易遭到水泥灌浆经常失败的关键原因。
３钻孔各孔段水泥浆灌注工艺
３．１地下水位以上孔段
均为泥浆漏失孔段P1＜P2，孔内水极少，该孔段采用在水泥时候添加氯化钙用地勘专用硫酸铝水泥，水泥浆液配制采用硫酸铝水泥32.5R+氯化钙+M型减水剂。
配方：水灰比0.5∶1，氯化钙为1.5%，M型减水剂0.25%，候凝12h通过钻进，若轻微一中等漏失，采用上述水泥浆堵漏，在那格矿区多个钻孔获成功。
３．２地下水位以下孔段
那棱格勒河西铁矿区地下水位岩溶地下水，地下水位受季节影响，有一定的波动，在那棱格勒河西矿区地下水具承压性质，地下水位呈上升趋势。
在实际工作中，通过多次分析论证、摸索，现场测量认为，提钻之后，钻孔液柱端面必然落离井口，落离孔段的容积，理论上应等于井内钻具的钢体体积，如钻孔水位符合理论深度，钻孔不漏不涌；如实测水位高于理论水位，应认为钻孔涌水钻孔。
涌水钻孔在钻井过程中，因泵压高，循环液柱压力大于地层压力，故钻进时又明显地发生漏失，对于这类钻孔，水泥灌注工艺必须与上述漏水孔段灌浆工艺区别对待，否则易导致灌注工艺失败。
如在该矿区ZK96-2孔，孔深416m遇一厚约4m破碎带，采出岩芯破碎，呈1-10mm碎屑状。
提钻后实测为高于理论水位，采用水泥灌浆三次，没成功，扫孔后破碎带上部有水泥芯，下部有水泥芯，唯独破碎带段取不上水泥芯。
可见地下水波动，流动对水泥灌注的影响。
对这类钻孔漏浆在水泥灌注中采取下列措施：
（1）适当加大水泥用量，要不仅考虑封堵井段，而且应考虑流通道在较大渗透半径的容积。
（2）灌浆后务必缓慢提升，避免产生抽吸力二次改变液柱压力。
（3）灌注后用高比重泥浆回灌，边提升边回灌，待提升完毕，同时将钻孔灌满，并不断添加，保持一段时间满孔。
其目的是保持足够液柱压力，使水泥浆能压入裂隙深处，并最终在裂隙深处凝固。
此点很关键，在地下水波动起伏孔段如果仅仅平衡了地层压力，那也不能使灌注成功，必须加压使钻孔液柱压力大于地下压力，方能保证水泥灌注成功。
４结束语
那棱格勒河西铁矿区采取水泥灌注护孔方法，经多次实践，逐步掌握了钻孔破碎垮塌漏失护孔方法，水泥灌浆虽然造成机台一定水泥侯凝时间，但只要一次封堵成功则形成稳定孔壁，减少孔内套管下入数量，节约泥浆材料，深孔护孔堵漏难题得以解决，对于深孔漏失护壁堵漏效益是比较明显，也降低了钻探成本，提高了钻井效益。
参考文献
[1]王世光.《钻探工程》，北京地质出版社，1987
[2]鄢捷宁.《钻井液工艺》，北京石油大学出版社，2001
[3]曾祥熹，等.《钻孔护壁堵漏与减阻》，北京地质出版社，1981
责任编辑：王丽华
