精密轴承的装配与检修
浅谈精密轴承装配要点
浅谈精密轴承装配要点作者：张伟来源：《职业·中旬》2010年第03期随着数控技术的快速发展,“复合、高速、智能、精密、环保”已成为当今机床工业技术发展的主要趋势。
其中,高速加工可以有效地提高机床的加工效率,缩短工件的加工周期,这就要求机床主轴及其相关部件要适应高速加工的要求。
同样,装配在高精高速数控加工中心主轴、进给部分的精密轴承必须满足机床的高精度、高转速、低噪音、无故障、高可靠性要求。
精密轴承的装配质量直接影响其工作状态和使用寿命,有不少数控加工中心的故障就是由于轴承的装配不当造成的,所以对精密轴承的装配技术应当给予足够的重视。
现将高速精密轴承的装配要点简述如下。
一、精密轴承的取出与清洗1.保持手部清洁干燥精密轴承从包装中取出时,操作者的手应保持清洁干燥,因为手上的汗水会导致生锈,必要时可以戴手套。
2.保证良好的润滑效果取出的精密轴承应立即进行装脂和涂油处理,加脂精密轴承取出后立即作无污染安装,不作装脂和涂油处理。
装脂时在保持架与轴承外圈的间隙必须加脂,精密轴承加脂至空腔的30%为佳,高速精密轴承加脂至空腔的20%。
3.包装要封好精密轴承只能在装配之前从原包装中取出清洗。
从易挥发缓蚀剂封存的多件精密轴承包装中取出其中的几套后,应立即将包装封好,因为VIC纸的保护气只能在封存的包装中得以保持。
4.正确清洗加脂精密轴承在装配前不可清洗,而未加脂精密轴承在装配前必须清洗,清洗之后应晾干并立即上防锈油或装脂,以免锈蚀。
对精密轴承去脂和清洗可采用以下清洗剂:含水清洗剂—中性、酸性或碱性清洗剂,在清洗之前检查碱性清洗剂与铝质零件的相容性;有机清洗剂—酸和无水煤油、轻质汽油(非车用汽油)、氟利昂12代用品或含氯的碳氢化合物清洗剂。
精密轴承清洗时必须注意以下事项:环境保护、健康和工作安全性;清洗剂的操作方法必须遵守产品说明,以免发生危险。
二、精密轴承的安装与安装工具主轴、丝杠用精密轴承作为机床的基础配套件,其性能直接影响到机床的转速、回转精度、刚性、抗颤振动切削性能、噪声、温升及热变形等,进而影响到加工零件的精度、表面质量等。
轴承装配作业标准
轴承装配作业标准目的（一）为提高轴承在装配中的品质, 使轴承在机床使用中运动灵活可靠, 顾制定本标准。
在轴承装配中因为轴承本身精度的高低, 并不能直接说明它在机械上旋转精度的高低。
当精密机械的旋转精度要求很高时, 除应选用高精度的轴承外, 轴承的装配精度将起到决定性的作用。
（二）滚动轴承的装配要求1、轴承的固定装置必须完好可靠, 紧定层度适中, 防松止退装置可靠。
2、油封等密封装置必须严密, 对采用油脂润滑的轴承, 装配后一般加入1/2空腔容积的符合规定的润滑脂。
3、在轴承装配过程中, 应严格保持清洁, 防止杂物进入轴承内,4、装配后, 轴承应运转灵活, 无噪音, 工作温升一般不超过50º5、轴承内圈端面一般应靠紧轴肩, 其最大间隙对圆锥滚子轴承和向心推力轴承应不大于0.05mm其他轴承应不大于0.1mm6、当采用冷冻或加热装配时冷却温度不低于-80℃；加热温度不超过100℃.7、装配可拆卸的（内外圈可分离的轴承）轴承时, 必须按内外圈对位标记安装, 不得装反或与其它轴承内外圈混装。
8、可调头安装的轴承, 在装配时应将有编号的一端向外, 以便识别。
9、轴承外圈装配后其定位端的轴承盖与外圈火丁维权的接触应均匀。
在轴的两端装配径向间隙不可调的向心轴承, 并且轴向定位是两端端盖限定时, 只能一端轴承靠近端盖, 另一端必须留有轴向间隙C, C值的确定可按公式计算/（式中C轴承外圈端面与端盖的轴向间隙mm；I为两轴承中心距mm;a为轴的材料线性膨胀系数℃；/为最高温度与环境温度之差；0.15为轴热涨后应乘余的间隙mm）具体数值参见下（表）表1- 1表1-3二、滚动轴承的配合和游隙1 .轴承的配合滚动轴承是专一厂家大量生产的标准部件, 其内圈与轴的配合, 取基孔制, 外圈与轴承孔的配合, 取基轴制。
轴承装入轴颈、壳孔时的过盈量将使轴承的径向间隙减小, 其减小量可按下列式计算：当内圈压入轴上时△=（0.55—0.6）H当外圈压入孔中时△= （0.65—0.7）H（上式中△为安装后的径向间隙减小量；H为轴承安装时的过盈量）。
轴承的三种装配方法
轴承的三种装配方法嘿，你知道轴承装配方法不？那可老重要啦！咱先说说压入法。
把轴承往轴上或孔里压进去，这就像把一个小宝贝塞进它的小窝。
步骤呢，就是找个合适的工具，均匀用力压。
注意哦，可别使太大劲把轴承压坏喽！这方法安全不？那当然啦，只要操作得当，稳稳当当的。
那啥时候用这招呢？一般轴和轴承配合不太紧的时候就挺合适。
优势嘛，简单直接，容易上手。
就好比你要把一个小零件装到一个大机器里，压入法能让你快速搞定。
有个实际案例哈，我之前见过一个小工厂，他们装一些小型设备的轴承就用压入法，那效果，杠杠的，设备转起来可顺溜了。
再说说热装法。
哎呀呀，这就像给轴承洗个热水澡，让它热乎起来，然后轻轻松松装进去。
先把轴承加热，热到一定程度，赶紧装到轴上或孔里。
这里得注意温度控制好，别太热把轴承给烤坏啦。
安全性咋样？放心，只要温度合适，没啥问题。
啥场景用呢？配合比较紧的时候热装法就很管用。
优势就是能解决紧配合的难题。
想想看，就像你要把一个有点大的脚塞进一双有点小的鞋，热一热，嘿，就进去了。
实际应用中，有些大型机械的轴承装配就常用热装法，装得又快又好。
还有一种冷装法。
哇哦，这就像给轴承来个冰爽体验。
把轴承放到冰箱里冻一冻，或者用液氮啥的冷却一下，再装。
步骤就是冷却到位赶紧装。
注意别冻伤自己哦。
安全不？小心操作就没问题。
啥时候用呢？也是配合紧的时候。
优势就是不损伤零件。
就好像你要把一个硬邦邦的东西塞进一个小空间，冷一冷，就好弄啦。
实际案例也有，一些精密仪器的轴承装配就会用冷装法，效果那叫一个赞。
轴承的这三种装配方法各有各的好，就看你啥情况用啥招。
选对方法，装配起来顺顺利利，设备才能好好运转。
轴承装配的方法和注意事项
轴承装配的方法和注意事项一、引言轴承是机械设备中常见的零部件，用于减少摩擦和支撑旋转部件。
正确的轴承装配方法和注意事项对于设备的正常运行至关重要。
本文将介绍轴承装配的方法和需要注意的事项。
二、轴承装配的方法1. 清洁工作区域：在开始装配轴承之前，确保工作区域干净整洁，避免灰尘和杂质进入轴承内部。
2. 准备工具：准备好适当的工具，如轴承安装工具、锤子、扳手等。
3. 检查轴承：在装配之前，仔细检查轴承是否有损坏或异物。
确保轴承表面光滑，无生锈或凹痕。
4. 加热轴承：对于较大型的轴承，可以考虑使用加热的方法进行装配。
加热可以使轴承膨胀，更容易安装到轴上。
5. 轴承安装工具：使用专用的轴承安装工具，确保轴承均匀地安装到轴上。
避免使用敲击力过大的工具，以免损坏轴承。
6. 轴承定位：在装配轴承时，要确保轴承正确地定位在轴上，以保证其正常运转。
可以使用定位套或轴承盖来确保轴承的正确位置。
7. 轴承润滑：在装配轴承之前，需要将其润滑。
根据工作环境和要求，选择适当的润滑剂，将其涂抹在轴承表面。
8. 轴承固定：在装配完轴承后，需要将其固定在轴上。
可以使用螺母、销钉或轴承套等方法来确保轴承的稳定性。
三、轴承装配的注意事项1. 避免过度装配：过度装配会导致轴承损坏或过早失效。
装配时要注意力度，确保轴承与轴的配合适度。
2. 避免振动和冲击：在装配轴承时，要避免振动和冲击，以免造成轴承的损坏。
使用适当的工具和方法，避免过度敲击或扭曲轴承。
3. 定期检查和维护：装配完轴承后，定期检查和维护轴承是非常重要的。
及时更换磨损严重的轴承，保持轴承的良好状态。
4. 注意环境条件：轴承的运行环境对其寿命和性能有很大影响。
要注意轴承所处的温度、湿度、污染物等环境条件，避免轴承受损。
5. 选择适当的轴承：在装配轴承之前，要根据设备的要求选择适当的轴承。
考虑轴承的尺寸、承载能力、转速等因素，确保选择合适的轴承型号。
6. 注意安全问题：在装配轴承时，要注意安全问题，避免发生意外。
轴承的安装及维护
轴承的安装及维护轴承与轴的配合一般为过渡配合，座圈与轴承座孔的配合一般为间隙配合,双向轴承的中轴圈应在轴上固定，以防止相对于轴转动。
轴承的安装方法，一般情况下是轴旋转的情况居多，因此内圈与轴的配合为过赢配合，轴承外圈与轴承室的配合为间隙配合。
安装轴承时，应检验轴圈和轴中心线的垂直度。
方法是将千分表固定于箱壳端面，使表的触头顶在轴承轴圈滚道上边转动轴承，边观察千分表指针，若指针偏摆，说明轴圈和轴中心线不垂直。
箱壳孔较深时，亦可用加长的千分表头检验。
轴承安装正确时，其座圈能自动适应滚动体的滚动，确保滚动体位于上下圈滚道。
如果装反了，不仅轴承工作不正常，且各配合面会遭到严重磨损。
由于轴圈与座圈和区别不很明显，装配中应格外小心，切勿搞错。
此外，轴承的座圈与轴承座孔之间还应留有0.2—0.5mm的间隙，用以补偿零件加工、安装不准确造成的误差，当运转中轴承套圈中心偏移时，此间隙可确保其自动调整，避免碰触摩擦，使其正常运转。
否则，将引起轴承剧烈损伤。
一、如何选择润滑脂?润滑对轴承的运转及寿命有极为重要的影响，这里向您简要介绍选择润滑脂的一般原则。
润滑脂由基础油、增稠剂及添加剂制成，不同种类和同一种类不同牌号的润滑脂性能相差很大，允许的旋转极限不同，在选择时务必注意。
润滑脂的性能主要由基础油决定，一般低粘度的基础油适用于低温、高速，高粘度的适用于高温、高负荷。
增稠剂也关系着润滑性能，增稠剂的耐水性决定润滑脂的耐水性。
原则上，牌子不同的润滑脂不能混合，而且，即使是同种增稠剂的润滑脂，也会因添加剂不同相互带来坏影响。
二、轴承安装前必须清洗吗?轴承表面涂有防锈油，您必须用清洁的汽油或煤油仔细清洗，再涂上干净优质或高速高温的润滑油脂方可安装使用。
清洁度对滚动轴承寿命和振动噪声的影响是非常大的。
但我们要特别提醒您的是：全封闭轴承不须清洗加油。
三、如何安装和拆卸?安装时勿直接锤击轴承端面和非受力面，应以压块、套筒或其它安装工具(工装)使轴承均匀受力，切勿通过滚动体传动力安装。

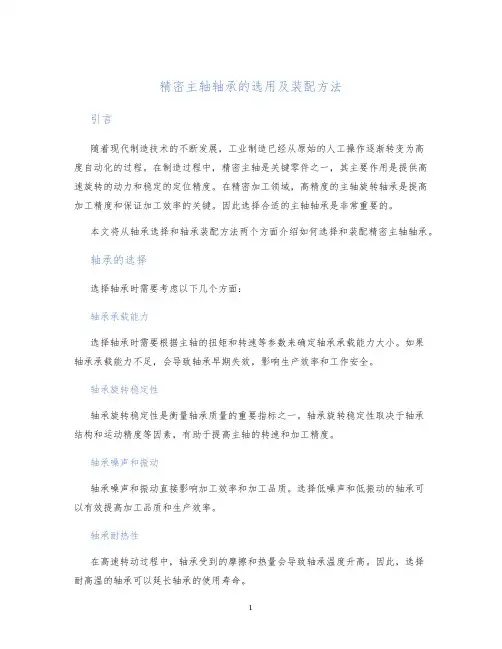

精密主轴轴承的选用及装配方法
精密主轴轴承的选用及装配方法引言随着现代制造技术的不断发展，工业制造已经从原始的人工操作逐渐转变为高度自动化的过程。
在制造过程中，精密主轴是关键零件之一，其主要作用是提供高速旋转的动力和稳定的定位精度。
在精密加工领域，高精度的主轴旋转轴承是提高加工精度和保证加工效率的关键。
因此选择合适的主轴轴承是非常重要的。
本文将从轴承选择和轴承装配方法两个方面介绍如何选择和装配精密主轴轴承。
轴承的选择选择轴承时需要考虑以下几个方面：轴承承载能力选择轴承时需要根据主轴的扭矩和转速等参数来确定轴承承载能力大小。
如果轴承承载能力不足，会导致轴承早期失效，影响生产效率和工作安全。
轴承旋转稳定性轴承旋转稳定性是衡量轴承质量的重要指标之一。
轴承旋转稳定性取决于轴承结构和运动精度等因素，有助于提高主轴的转速和加工精度。
轴承噪声和振动轴承噪声和振动直接影响加工效率和加工品质。
选择低噪声和低振动的轴承可以有效提高加工品质和生产效率。
轴承耐热性在高速转动过程中，轴承受到的摩擦和热量会导致轴承温度升高。
因此，选择耐高温的轴承可以延长轴承的使用寿命。
轴承的装配方法轴承的装配方法非常关键，合理的装配可以大大提高轴承寿命和工作效率。
以下是一些常见的轴承装配方法：冷装配法冷装配法是指在轴承和轴承座内分别放置在冰柜中或者利用液氮冷却到零下50度以下的低温环境下进行装配。
由于低温状态下，轴承更加容易装配到轴上，因此适用于形状比较复杂的轴承或者需要高精度的轴承装配过程。
热装配法热装配法是指利用热胀冷缩原理，在轴承内或轴承座上施加适当的热量，使轴承或轴承座膨胀后进行装配。
这种方法适用于大型的、高精度的轴承装配，可以保证装配的准确度和可靠性。
涂油法涂油法是指在轴承和轴承座上涂抹适当量的润滑油后进行装配。
涂油可以减小轴承和轴承座之间的摩擦，保证装配的顺畅性和准确度。
此外，涂油还可以加强轴承与轴承座间的密封性，防止外界污染物进入轴承内部。
结论在精密主轴装配过程中，轴承的选用和装配方法要结合主轴的使用情况和设计要求来确定。
轴承套圈的装配与调试技术要求
轴承套圈的装配与调试技术要求主要包括以下几个方面：
1. 清洗：在装配前，必须对轴承套圈和相关部件进行彻底清洗，去除表面的污垢和杂质，以确保装配的质量和精度。
2. 检查：对轴承套圈的尺寸、形状、精度和表面质量进行检查，确保符合设计要求和工艺规范。
同时，还要对相关部件进行检查，确保其尺寸、形状和精度符合要求。
3. 装配：根据轴承类型和设计要求，选择合适的装配方法。
对于过盈配合的轴承套圈，可以采用压力装配、热装等方法进行装配；对于间隙配合的轴承套圈，可以采用冷装或手工装配等方法进行装配。
在装配过程中，要保证轴承套圈的安装到位，不得出现卡滞、松动等现象。
4. 调试：在装配完成后，必须对轴承进行调试，检查其旋转灵活性、振动、噪声等性能指标是否符合要求。
如果发现异常情况，应及时进行调整和修复。
同时，还要对轴承的润滑系统进行检查和调试，确保润滑充分、均匀。
5. 记录：在装配和调试过程中，必须对所有操作进行记录，并填写相关表格。
记录的内容包括操作人员、操作时间、操作内容、检查结果等。
这些记录将有助于对轴承的质量和性能进行追溯和分析。
总之，轴承套圈的装配与调试是一项技术要求较高的工作，需要操作人员具备丰富的经验和技能。
同时，还要遵守相关的工艺规范和安全操作规程，确保工作的安全和质量。
轴类零件维修与装配结论
轴类零件维修与装配结论
在对轴类零件进行维修与装配时，我们得出以下结论：
1. 维修：
- 在进行维修之前，要先仔细检查轴类零件的损坏情况，判断是否需要进行修复或更换。
- 使用适当的工具和材料对轴类零件进行修复，根据零件的材质和损坏程度选择合适的修复方法。
- 在修复过程中，要注意细节，确保修复后的零件能够正常运转，并且具备足够的强度和稳定性。
2. 装配：
- 在进行装配之前，要先彻底清洗和检查轴类零件，确保其表面清洁，并没有明显的损坏或缺陷。
- 根据装配图纸或说明书，按照正确的装配顺序将轴类零件逐步组装起来。
- 在装配过程中，要注意零件的方向、位置和配合间隙，确保零件之间的配合精度和紧密度。
- 使用适当的工具和方法对轴类零件进行装配，确保装配的过程平稳、无误，并且具备足够的连续性和稳定性。
通过维修与装配的结论，我们可以确保轴类零件在使用过程中的正常运转和性能要求的实现，从而提高整体设备的可靠性和使用寿命。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
精密轴承的装配与检修
摘要近年来，数控技术迅速发展，“高速、智能、精密、环保”已成为当今机床工业技术发展的主题。
其中，高速加工能够缩短工件的加工时间，从而有效地提高机床的加工效率。
这就对机床主轴及其相关部件提出了更高的要求，尤其是精密轴承，因此精密轴承的装配和检修就显得至关重要。
关键词精密轴承装配清洗检修
精密轴承的装配质量直接影响着数控机床的工作效率，有很多数控加工中心的故障就是由于轴承的不当装配造成的，所以一定要对精密轴承的装配技术给予足够的重视。
一、精密轴承的装配与工具选择
使用精密轴承作为机床的基础配套件，其转速、回转精度、刚性、升温及热变形、抗颤振动切削性能、噪声等，都会受到精密轴承的影响，进而影响到加工零件的精度、质量等。
1.精密轴承的配合
为了保证精密轴承在安装后不产生过大的变形，必须做到：
1.1轴承如在高速条件下运转，而且工作温度较高，应特别注意旋转套圈的配合不可过松，以防止出现偏心振动，以及固定套圈的配合不可出现间隙，以防止套圈在负荷下变形并激发振动。
1.2轴与座孔的圆度以及挡肩的垂直度要按照轴承的相应精度来要求。
1.3对固定圈采取小过盈配合的条件是相配表面双方都有很高形状精度和较小的粗糙度，否则造成安装困难而拆卸更难，此外，还需要考虑主轴热伸长的影响。
1.4既要精确计算旋转套圈配合的过盈量，也要精确计算固定套圈的合适配合量。
1.5使用成对双联角接触球轴承的主轴，多半载荷较轻，其配合过盈量如偏大，则其内部的轴向预紧量将显著偏大，造成不利影响。
使用双列短圆柱滚子轴承的主轴以及圆锥滚子精密轴承的主轴，其载荷相对较大，所以其配合过盈也相对较大。
2.正确使用安装工具
2.1当盈量比较大的时候，可以采用加热箱、感应器加热或油浴加热轴承来安装精密轴承，温度应该控制在80℃～100℃，最高不能超过120℃。
与此同时，用螺母或其它适合的方法使轴承紧固，以防止轴承冷却后宽度方向收缩而导致套圈与轴肩之间产生缝隙。
2.2安装轴承时，应该在套圈端面的圆周上施加等同的压力，将套圈压入，切勿用榔头等工具直接击打轴承端面，以免轴承被损坏。
在盈量较小的情况下，可在常温下将套筒压住轴承套圈端面，用榔头轻轻的敲击装配套筒的中心部位，通过套筒将套圈均衡的装入。
装配力一定不能通过滚动体来传递，不能直接用锤击打轴承套圈。
压入时，要保证外圈端面与外壳台肩端面压紧，内圈端面与轴台肩端面压紧，不能有间隙。
2.3采用液压机或机械压力机必须使用装配套筒压装，并使之处于水平状态，如果有倾斜就会致使轴承沟道因受力而被损坏，从而使轴承产生异响。
保证装配套筒完全与轴承内套圈或外套圈端面的整个圆周相接触。
3.精密轴承安装的注意事项
应尽可能保持精密轴承装配现场的清洁，避免有异物进入或污染精密轴承，从而对轴承的运转和使用产生严重的不良影响；一定不能使轴承过分冷却，因为冷凝可能会导致轴承及轴承的配合面发生锈蚀；检查轴承座孔和轴上配合面的尺寸精度、几何精度及清洁度；安装轴承时，在套圈的配合面上擦拭少量的油或者脂，可以更容易地将精密轴承安装到涉及部位；设计轴承座孔和轴时应有一个10°～15°的安装引导倒角。
二、精密轴承的取出与清洗
1.保持手部的清洁与干燥
从包装中取出精密轴承时，务必要求操作者的手保持清洁、干燥，因为手上的汗水很可能会导致轴承生锈，必要时可以戴手套。
2.保证良好的润滑效果
应该将取出的精密轴承立即擦拭少许油或脂，经过装脂或涂油处理的精密轴承在取出后应该立即做无污染安装。
装脂时在保持架与轴承外圈的间隙必须加脂，精密轴承加脂至空腔的30%为最佳，高速精密轴承加脂至空腔的20%为最佳。
3.封好包装
精密轴承只能在装配之前再从原来的包装中取出，进行清洗。
从易挥发缓蚀剂封存的多件精密轴承别走装中取出其中的几套后，要马上将包装再次封好，因为VIC纸的保护气只能在封存的包装中得以保存。
4.正确清洗
未加脂的精密轴承在装配前必须先进行清洗，清洗之后应尽快晾干并立即上防锈油或装脂，以免锈蚀，对精密轴承去脂和清洗可以采用以下清洗剂，中性的含水清洗剂、酸性或碱性清洗剂，在清洗前一定要先检查碱性清洗剂与铝制零件的相容性；轻质汽油、有机清洗剂—酸和无水煤油、含氯的碳氢化合物清洗剂或氟利昂12代用品。
精密轴承在清洗时一定要注意以下几点：保护环境和保证工作安全性，必须严格按照清洗剂的说明进行清洗操作，以免发生意外。
而加过脂的精密轴承在装配前则不可清洗。
三、精密轴承的检修
为了尽可能使轴承长时间地以良好状态维持本来的性能，需要经常保养、检修、以求防事故于未然，确保运转的可靠性，提高生产性、经济性。
定期进行相应机械运转条件的作业标准的保养。
内容包括监视运转状态、补充或更换润滑剂、定期拆卸的检查。
作为运转中的检修事项，有轴承的旋转音、振动、温度、润滑剂的状态等等。
精密轴承在清洗干净之后应当进行仔细的检查，确定轴承的损伤程度、机械性能等使用状况及是否影响再次使用。
检查的内容主要包括滚到面、滚动面和配合面的状态，保持架的磨损情况、精密轴承的尺寸精度上的损伤、轴承的游隙等。
精密轴承在出现一些特定缺陷后，即可判断不能继续使用，而必须更换新精密轴承。
这些情况主要包括：
1.内圈、外圈、滚动体、保持架的任何一个上有缺口或裂纹；
2.套圈、滚动体任何一个上有断裂；
3.滚道面、挡边、滚动体上有显著的卡伤；
4.保持架磨损显著，或者铆钉显著松弛；
5.滚道面、滚动体上有锈、有伤或者有严重的压痕和打痕；
6.因热而造成的明显变色；
7.内圈内径面或外圈外径面有明显的蠕变；
8.封入润滑脂的精密轴承，密封圈或防尘盖的破损明显。
结语
精密轴承已经广泛应用于现代机械工业当中，因此对于精密轴承的设计、装
配、检修的要求也越来越高。
本文所介绍的精密轴承的装配、清洗和检修的处理方法，在实际的工作已经得到操作与应用，与以往传统的处理方法相比更为合理、实用，所以加以详细的描述。
参考文献
1. 张伟.浅谈精密轴承装配要点.2010，8
2. 杨锦斌，霍红梅，周巍巍，郭小文.精密轴承装配操作的合理化处理技术.2004
3. 曹国，宋冬冬，刘玉平.轴承使用的注意事项.2009，1。
