FTTB产品介绍

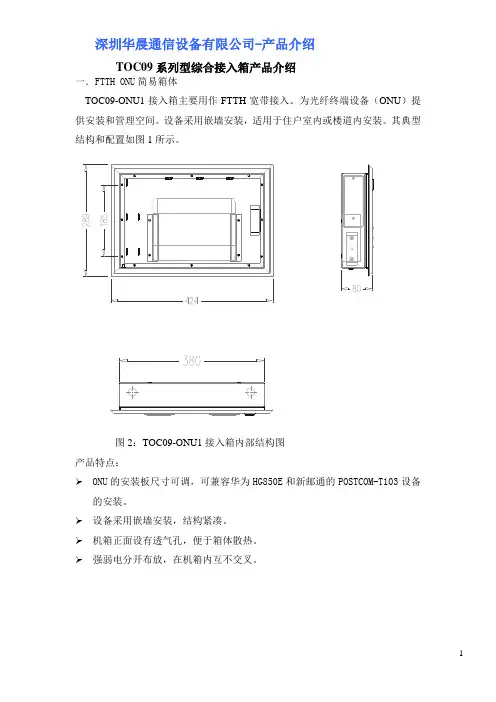

TOC09系列型综合接入箱产品介绍一．FTTH ONU简易箱体TOC09-ONU1接入箱主要用作FTTH宽带接入。
为光纤终端设备（ONU）提供安装和管理空间。
设备采用嵌墙安装，适用于住户室内或楼道内安装。
其典型结构和配置如图1所示。
图2：TOC09-ONU1接入箱内部结构图产品特点：ONU的安装板尺寸可调，可兼容华为HG850E和新邮通的POSTCOM-T103设备的安装。
设备采用嵌墙安装，结构紧凑。
机箱正面设有透气孔，便于箱体散热。
强弱电分开布放，在机箱内互不交叉。
TOC09-192型综合接入箱主要用作FTTB宽带接入。
为各类应用设备提供安装和管理空间。
设备采用挂墙安装，适用于在不直接淋雨室内或楼道内安装。
主设备采用垂直安装，可安装1台2U的设备。
根据用户需要可配置各种综合接入设备以及光纤配线单元、外线与内线配线模块、防雷与配电排插等，满足客户灵活配置的需求。
室内194线综合接入箱的典型结构和配置如图2所示：三．产品特点：采用专用的32线卡接式内线模块。
模块可绕转轴翻转。
翻转一定的角度后，不用拆卸模块，便可完成对设备线缆的端接。
光缆线和电源线从机箱的左边进入机箱内部，用户电缆从机箱的右边进入机箱内部。
走线通道互不交叉。
结构紧凑，安装方便。
TOC09-384系列综合接入箱主要用作FTTB 宽带接入。
为各类应用设备提供安装和管理空间。
设备采用挂墙安装，适用于在不直接淋雨室内或楼道内安装。
主设备采用导轨式安装，设备安装空间最多为4U 。
根据用户需要可配置各种综合接入设备以及光纤配线单元、外线与内线配线模块、防雷与配电排插等，满足客户灵活配置的需求。
室内384线综合接入箱的典型结构和配置如图1所示：550850机箱防雷与电源配置设备内线模块图一 TOC09-384线综合接入箱内部布局 产品特点：采用专用的32线卡接式内线模块。
模块可绕转轴翻转。
翻转一定的角度后，不用拆卸模块，便可完成对设备线缆的端接。

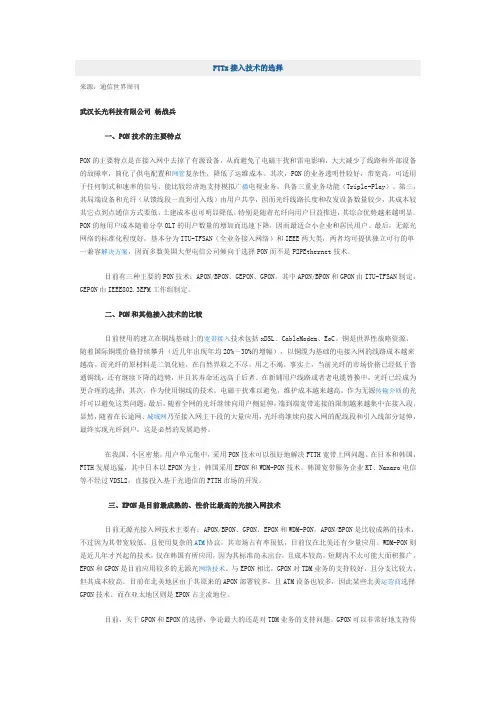

FTTx接入技术的选择
FTTx接入技术的选择来源：通信世界周刊武汉长光科技有限公司杨战兵一、PON技术的主要特点PON的主要特点是在接入网中去掉了有源设备，从而避免了电磁干扰和雷电影响，大大减少了线路和外部设备的故障率，简化了供电配置和网管复杂性，降低了运维成本。
其次，PON的业务透明性较好，带宽高，可适用于任何制式和速率的信号，能比较经济地支持模拟广播电视业务，具备三重业务功能（Triple-Play）。
第三，其局端设备和光纤（从馈线段一直到引入线）由用户共享，因而光纤线路长度和收发设备数量较少，其成本较其它点到点通信方式要低，土建成本也可明显降低。
特别是随着光纤向用户日益推进，其综合优势越来越明显。
PON的每用户成本随着分享OLT的用户数量的增加而迅速下降，因而最适合小企业和居民用户。
最后，无源光网络的标准化程度好，基本分为ITU-TFSAN（全业务接入网络）和IEEE两大类，两者均可提供独立可行的单一兼容解决方案，因而多数美国大型电信公司倾向于选择PON而不是P2PEthernet技术。
目前有三种主要的PON技术：APON/BPON、GEPON、GPON。
其中APON/BPON和GPON由ITU-TFSAN制定，GEPON 由IEEE802.3EFM工作组制定。
二、PON和其他接入技术的比较目前使用的建立在铜线基础上的宽带接入技术包括xDSL、CableModem、EoC。
铜是世界性战略资源，随着国际铜缆价格持续攀升（近几年出现年均20%～30%的增幅），以铜缆为基础的电接入网的线路成本越来越高。
而光纤的原材料是二氧化硅，在自然界取之不尽，用之不竭。
事实上，当前光纤的市场价格已经低于普通铜线，还有继续下降的趋势，并且其寿命还远高于后者。
在新铺用户线路或者老电缆替换中，光纤已经成为更合理的选择；其次，作为使用铜线的技术，电磁干扰难以避免，维护成本越来越高。
作为无源传输介质的光纤可以避免这类问题；最后，随着全网的光纤继续向用户侧延伸，端到端宽带连接的限制越来越集中在接入段。
光铜协同、快者为王——FTTCBD解决方案
光铜协同、快者为王——FTTC/B/D解决方案当前，越来越多的运营商选择基于铜线新技术的解决方案建设超高速宽带网络，华为光纤到室外机柜（FTTC）、光纤到大楼（FTTB）和光纤到门（FTTD）系列化解决方案，即是充分利用现网铜线资源，可满足不同场景不同规格的建网要求。
目前，该系列方案已经服务于包括英国电信、瑞士电信、爱尔兰电信在内的全球领先运营商，帮助运营商快速建设超高速宽带网络，提升网络覆盖率，快速开通业务，实现宽带网络的商业成功。
客户需求宽带网络已经成为信息社会最重要的基础设施，FTTH光纤到户解决方案无疑适合于新建小区。
对于老旧小区的宽带提速，FTTH光纤入户难、建设周期长、建网成本高，给运营商带来了极大挑战，因此，利用现有铜线资源、缩短建网周期、快速开通业务、快速回报投资，成为运营商的主要诉求。
解决方案介绍及其优势华为FTTC/B/D光纤到室外机柜、光纤到大楼和光纤到门系列化解决方案已经全面支持Vectoring铜线新技术，可将传统铜线网络带宽提升到100M以上，带领宽带网络进入“百兆”时代。
同时，华为FTTC/B/D解决方案还能提供一站式交付、智能站点管理、电池自动充放电管理、线路Vectoring带宽预评估等功能。
支持防水和远供电源的室外一体化设备还可以实现站点寻址无忧，帮助运营商快速建设超宽带网络。
正在研发的G.fast铜线新技术将把宽带接入带进“千兆”时代，增强运营商投资铜线建设超宽带网络的信心。
全面支持Vectoring全系列：FTTC/B/D解决方案均已全面支持Vectoring，可实现单板级、系统级和站点级Vectoring，将接入带宽提升至100M以上；目前华为既有业界最大容量FTTC Vectoring解决方案，也有最高密度FTTB/D Vectoring解决方案。
升级快：采用Vectoring大容量背板总线架构，无额外Vectoring互连线，保持所有FTTC/B/D设备外部接口与传统VDSL2一致，可在10分钟内快速实现现网设备Vectoring升级改造。
近中期FTTB为主,FTTH为辅 中国电信FTTx重归理性

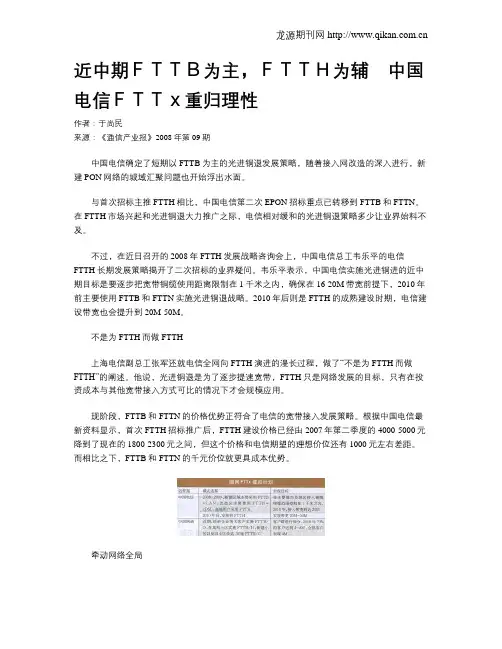

近中期ＦＴＴＢ为主，ＦＴＴＨ为辅中国电信ＦＴＴｘ重归理性作者：于尚民来源：《通信产业报》2008年第09期中国电信确定了短期以FTTB为主的光进铜退发展策略，随着接入网改造的深入进行，新建PON网络的城域汇聚问题也开始浮出水面。
与首次招标主推FTTH相比，中国电信第二次EPON招标重点已转移到FTTB和FTTN。
在FTTH市场兴起和光进铜退大力推广之际，电信相对缓和的光进铜退策略多少让业界始料不及。
不过，在近日召开的2008年FTTH发展战略咨询会上，中国电信总工韦乐平的电信FTTH长期发展策略揭开了二次招标的业界疑问。
韦乐平表示，中国电信实施光进铜进的近中期目标是要逐步把宽带铜缆使用距离限制在1千米之内，确保在16-20M带宽前提下，2010年前主要使用FTTB和FTTN实施光进铜退战略。
2010年后则是FTTH的成熟建设时期，电信建设带宽也会提升到20M-50M。
不是为FTTH而做FTTH上海电信副总工张军还就电信全网向FTTH演进的漫长过程，做了“不是为FTTH而做FTTH”的阐述。
他说，光进铜退是为了逐步提速宽带，FTTH只是网络发展的目标，只有在投资成本与其他宽带接入方式可比的情况下才会规模应用。
现阶段，FTTB和FTTN的价格优势正符合了电信的宽带接入发展策略。
根据中国电信最新资料显示，首次FTTH招标推广后，FTTH建设价格已经由2007年第二季度的4000-5000元降到了现在的1800-2300元之间，但这个价格和电信期望的理想价位还有1000元左右差距。
而相比之下，FTTB和FTTN的千元价位就更具成本优势。
牵动网络全局实际上，运营商长期稳步缩小铜缆接入范围，关注点已经超出光进铜退的技术和成本问题，PON设备的推广使用带来网络供电和汇聚问题也纳入光进铜退的考虑范畴中，后者牵扯到是否要重新进行网络规划。
一般来说，PSTN电话靠的是电话局供电，长期以来人们形成了电话不会断电的观念，而“光进铜退”后，PON网络的用户语音业务存在断电隐患。
FTTB工程设计规范
FTTB工程设计规范FTTB工程设计规范1总则 ....................................................................... 错误!未定义书签。
2引用标准 ................................................................. 错误!未定义书签。
3术语和符号............................................................. 错误!未定义书签。
4FTTB系统架构...................................................... 错误!未定义书签。
4.1 网络结构………………………………………………………………………………………. 错误!未定义书签。
4.2 网络连接………………………………………………………………………………………. 错误!未定义书签。
4.3 PON系统内带宽分配…………………………………………………………………………错误!未定义书签。
4.4 PON系统覆盖范围的测算………………………………………………………………….. 错误!未定义书签。
4.5 网元设置……………………………………………………………………………………... 错误!未定义书签。
4.6 PON系统的保护……………………………………………………………………………..错误!未定义书签。
5EPON设备配置要求............................................. 错误!未定义书签。
5.1 业务承载能力……………………………………………………………………………….. 错误!未定义书签。
5.2 ONU设备形态………………………………………………………………………………. 错误!未定义书签。
FTTH与FTTB的施工与维护对比-5页精选文档
FTTH与FTTB的施工与维护对比一. FTTH与FTTBFTTH（Fiber To The Home ），即我们常说的光纤入户。
顾名思义就是一根光纤直接到家庭。
具体说，FTTH是指将光网络单元（ONU）安装在住家用户或企业用户处，是光接入系列中除FTTD（光纤到用户）外最靠近用户的光接入网应用类型。
FTTH的显著技术特点是不但提供更大的带宽，而且增强了网络对数据格式、速率、波长和协议的透明性，放宽了对环境条件和供电等要求，简化了维护和安装。
FTTB（Fiber to The Building）（光纤到楼），它是利用数字宽带技术，光纤直接到小区里，再通过双绞线（超五类双绞线或4对非屏蔽双绞线）到各个用户。
是FTTX+LAN的一种网络连接模式，主要是将光信号接入办公大楼或者公寓大厦的总配线箱内部，实现光纤信号的接入，而在办公室大楼或公寓大厦的内部，则仍然是利用同轴电缆、双绞线或光纤实现信号的分拨输入，以实现高速数据的应用。
我们称为FTTX+LAN的宽带接入网（简称FTTB），这是一种最合理、最实用、最经济有效的宽带接入方法。
二. FTTH与FTTB组网FTTH与FTTB在主干部分组网相同；都是机房OLT―机房ODF―小区新建光交。
FTTH从小区新建光交敷设用户光缆至各个楼层光分线箱，从分线箱敷设皮线光缆至用户多媒体箱；光分路器一般放在光分线箱中。
FTTB从小区新建光交敷设用户光缆至各楼层机柜，从机柜敷设五类线至用户多媒体箱，光分路器一般放在新建光交中。
三. FTTH与FTTB楼内施工两种接入方式的施工大致相同，在布放弱电间至用户部分线缆时FTTB 相对能够方便些，因为五类线的线缆硬度强于皮线光缆。
在楼内施工过程中，施工方在布放好线管后，因为其他施工导致部分管道不通或者在管口落入水泥等异物。
皮线光缆在穿放的过程中很容易因为打弯造成之后的光路衰减变大甚至中断，但是五类线相对能够好一些。
两种接入方式都是在弱电间内安置机柜，FTTH机柜（光分线箱）只需要有固定位置就可以，但是FTTB机柜安置后还必须要有引接电源的地方。
FTTB组网说明
作者：王巍近年来，中国通信市场固话业务出现萎缩趋势，而宽带却呈现出强劲的发展动力，用户也表现出对IPTV、视频监控、智能家居等多样化业务的兴趣。
面对这样的市场背景，运营商将重心更多地放到了发展宽带业务上，“光进铜退”成为接入网建设的共识， EPON凭借其组网灵活、业务提供能力强、技术成熟等优势，成为运营商“光进铜退”建设中的技术首选。
目前EPON设备在中国应用已达1000万线，步入了规模应用的快车道。
基于EPON的FTTx建设模式较多，合理选择建设模式是运营商节约建网成本、提升网络价值的关键。
“光进铜退”的建设模式“光进铜退”，是指运营商的建网模式从传统的铜缆接入为主改为光缆接入为主，使光缆尽可能向用户靠近，并最终实现光纤到户。
但目前出于对成本、网络现状等因素的考虑，我国“光进铜退”的建设模式以FTTB、FTTN/V为主， FTTH的规模应用尚需时日。
从物理组网上讲，三种模式主要表现为光缆末端位置、接入铜缆长度以及单节点所覆盖用户范围的不同，FTTH实现了“全光接入、全程无铜”，一个节点对应一个用户，用户获得的带宽以及业务能力最强，但建设成本也较高；FTTB实现了“光纤到楼、铜不出楼”，运营商光缆延伸到大楼，并将接入节点部署在楼道，通过该节点覆盖楼内所有用户的业务需求，用户接入带宽与业务能力仍然很高，是面向新建小区的主流解决方案；FTTN/V则基本上是“光纤到小区（村）、铜不出小区（村）”，运营商将光缆部署到小区（村）内，在小区（村）机房或室外柜设置少量甚至唯一节点，实现对整个小区（村）内用户的业务覆盖，其接入带宽与业务能力相对稍弱，但可满足近2～3年的用户业务需求，是城区改造及农村“光进铜退”的主流解决方案。
而无论采用哪种方式，EPON都已成为其主要的技术实现手段之一。
城市新建地区FTTx建设方案对城市新建地区，基于EPON的光纤到大楼（FTTB）的建设模式成为运营商的首选，即光纤铺设到小区楼道，在楼道内铜缆末端放置ONU（Optical Network Unit）设备，ONU提供LAN或DSL接口实现用户宽带接入，同时内置IAD实现语音接入。
FTTB建设解决方案
FTTB建设解决方案一、背景介绍随着互联网的迅速发展，宽带接入的需求也越来越高。
FTTB（Fiber to the Building）即光纤到楼宇的建设方案应运而生。
本文将详细介绍FTTB建设解决方案，包括技术原理、建设流程、设备选型和工程实施等。
二、技术原理FTTB建设方案基于光纤传输技术，通过将光纤引入楼宇内部，实现高速宽带接入。
该方案采用光纤作为传输介质，具有高速、大带宽、低延迟等优势。
光纤通过光分纤器将信号分发到不同的楼层或者单元，再通过光终端盒将信号转换为电信号，供用户使用。
三、建设流程1. 前期准备：确定建设区域，进行现场勘察和工程设计。
制定建设计划，包括资源调配、施工流程等。
2. 光纤引入：在楼宇外墙或者地下引入光纤线缆，并进行必要的保护措施，确保光纤的安全和稳定。
3. 光分纤器安装：根据设计方案，在楼宇内部确定光分纤器的位置，并进行安装和调试。
4. 光终端盒安装：根据楼层或者单元的需求，安装相应数量的光终端盒，并进行连接和调试。
5. 网络接入配置：配置光终端盒和用户设备，确保用户能够正常接入网络。
6. 工程验收：进行工程验收，包括光纤连接质量测试、网络速率测试等，确保工程质量符合要求。
四、设备选型1. 光纤线缆：选择符合国家标准的光纤线缆，具有低损耗、高带宽、抗干扰等特点。
2. 光分纤器：选择高品质的光分纤器，具有低插损、高分光比、稳定性好等特点。
3. 光终端盒：选择适合于楼宇环境的光终端盒，具有良好的防水、防尘、防腐蚀等性能。
4. 网络设备：选择高性能的网络设备，包括交换机、路由器等，以确保网络传输速率和稳定性。
五、工程实施1. 施工组织：制定详细的施工计划，包括人员组织、材料调配、工程进度等。
2. 施工过程：按照施工计划，进行线缆引入、光分纤器安装、光终端盒安装等工作。
3. 质量控制：严格按照工程要求进行质量检查，确保每一个环节的质量符合标准。
4. 安全管理：加强施工现场的安全管理，确保施工人员的人身安全和设备安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
FTTB 反向供电POE FTTX 环保低碳大家的选择
FTTB（光纤到大楼）
这是一个美好的愿望，可美中不足的是：
FTTB设备处于无人值守状态，必须24小时处于运行状态，虽然需要提供24小时不间断上网服务，但大部分用户使用时间在夜间，白天较空闲，一定程度上是一种浪费。
不仅如此，在许多企业用户通过局域网交换机建设的FTTB+LAN模式也存在设备24小时运行，但真正使用的效率仅有20%左右，80%左右的端口和时间设备都在空转，不仅耗电也会造成设备寿命的缩短。
能源在浪费，低碳环保便渐行渐远
PoE反向供电技术
便是实现这个愿望最好的方法
科地通信的工程师采用POE电源的工作原理，通过引入反向供电技术的应用，解决以上面临的问题。
通过用户侧电源提供设备所需电力，实现用户何时使用，设备何时运行，多个用户使用，均摊供电负荷，从而实现节能降耗，延长设备寿命的目的。
低碳不再是一种观念环保不再是一种呼唤
用实际行动改变世界用高新科技成就低碳中国
光网城市造福大众节能环保群策群力
技术POE(Power over Ethernet)，是利用网线其中一对空闲的双绞线，满足安全的条件下为设备提供电源。
根据2003年6月IEEE批准的802.3af标准，设备通过双绞线提供48V，不超过350mA电流的电能。
按照标准建立的初衷，供电段设备可以是一个已经内置了POE功能的以太网供电交换机或者是一个交换机和受电端设备PD之间具有POE功能的设备，受电端设备PD模块可以嵌入到一些不具备POE功能的无线AP、IP话机等终端设备。
为保证支持POE的设备良好兼容原有设备，以太网供电的工作工程包括检测过程、PD端设备分类、开始供电、供电、断电等动作。
根据标准协议，设备能够识别对方是否是一个支持该标准的受电端设备，并判断其大致功耗。
当PD的检测模块检测到电源线路或者是终端设备存在问题，设备会快速停止PSE（供电端）对PD设备供电，从而消除线路上的漏电风险。
反向供电一般理解的POE应用，是有主设备提供电源，用户终端设备接受电源变换成较低电压供终端内部芯片工作使用。
反向供电，是通过设置在用户端的POE反向供电器，从用户终端设备侧将市电变压后通过网线中的其中一对线输出直流电给FTTB设备提供电能。
应用拓扑图如下：。
