光缆维护仪器仪表的日常保养和维护

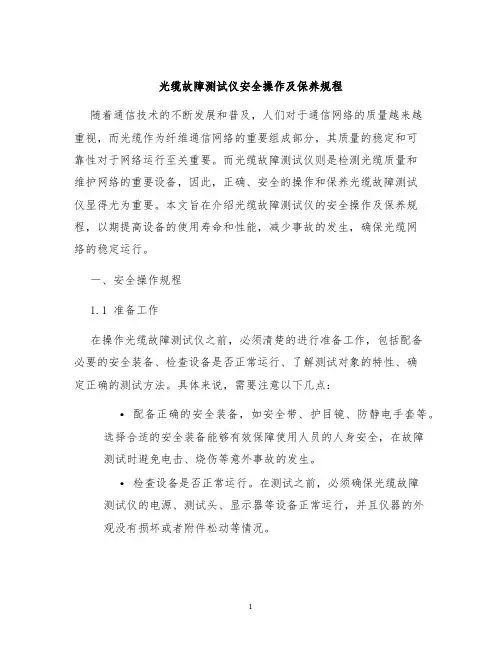

光缆故障测试仪安全操作及保养规程
光缆故障测试仪安全操作及保养规程随着通信技术的不断发展和普及，人们对于通信网络的质量越来越重视，而光缆作为纤维通信网络的重要组成部分，其质量的稳定和可靠性对于网络运行至关重要。
而光缆故障测试仪则是检测光缆质量和维护网络的重要设备，因此，正确、安全的操作和保养光缆故障测试仪显得尤为重要。
本文旨在介绍光缆故障测试仪的安全操作及保养规程，以期提高设备的使用寿命和性能，减少事故的发生，确保光缆网络的稳定运行。
一、安全操作规程1.1 准备工作在操作光缆故障测试仪之前，必须清楚的进行准备工作，包括配备必要的安全装备、检查设备是否正常运行、了解测试对象的特性、确定正确的测试方法。
具体来说，需要注意以下几点：•配备正确的安全装备，如安全带、护目镜、防静电手套等。
选择合适的安全装备能够有效保障使用人员的人身安全，在故障测试时避免电击、烧伤等意外事故的发生。
•检查设备是否正常运行。
在测试之前，必须确保光缆故障测试仪的电源、测试头、显示器等设备正常运行，并且仪器的外观没有损坏或者附件松动等情况。
•了解测试对象的特性。
在进行光缆故障测试之前，需要清楚地了解测试对象的类型、长度、接口型号等特点，同时了解其所处的环境，以便选择正确的测试方式并且排除干扰因素。
•确定正确的测试方法。
根据测试对象的特点，选择正确的测试方式，同时要确保测试参数的设置正确，避免测试数据误差的发生。
1.2 操作步骤在实际操作光缆故障测试仪时，需要按照规定的操作步骤来进行，严格按照步骤执行，避免因疏忽而导致测试数据的异常或意外伤害的发生。
具体操作步骤如下：•在进行光缆测试之前，必须先关机，连接相关设备，然后再开机、校准；•操作人员应该戴好防静电手套，防止电击及短路；•置测试路径的事前准备工作（如去掉保护套、清理测试接口）；•在测试前，用户可以在设定菜单中选定测试的技术参数以及显示方式；•更换计量点后需要重新校准；•操作人员应该稳定情绪、认真操作，留心测试参数波动与变化。
光缆维护措施
光缆维护措施1. 引言光缆是现代通信网络中不可或缺的组成部分，其负责传输大量的数据和信号。
为了确保光缆的正常工作和延长其使用寿命，需要进行定期的维护和保养。
本文将介绍光缆维护的一些常见措施。
2. 温度和湿度控制光缆的工作环境中的温度和湿度对其性能和寿命有着重要影响。
过高或过低的温度可能导致光缆材料膨胀或收缩，从而影响其传输性能，甚至引发光缆的断裂。
过高的湿度可能导致光纤表面积聚水滴，导致光信号的衰减。
因此，应将光缆安放在适宜的温湿度环境中，并进行定期监测和调整。
3. 清洁与防尘光缆的连接接口和终端设备应保持清洁和干燥。
尘埃和污垢可能会积聚在光缆接头上或连接器上，导致信号的衰减和损坏。
因此，应定期使用无纺布或柔软的棉布清洁光缆接口和连接器，并避免使用化学溶剂，以防损坏光缆表面。
4. 拉伸和弯曲控制光缆在安装和维护过程中需要注意拉伸和弯曲的控制。
过大的拉力会导致光缆断裂，影响数据传输。
在光缆的安装和布线过程中，应避免过度拉扯光缆，保证其在规定的张力范围内。
此外，应注意不要让光缆过度弯曲，以免损坏光缆的纤维。
5. 损坏和故障修复光缆在使用过程中可能会出现损坏和故障。
一旦发现光缆出现信号衰减、中断或其他异常情况，应及时进行故障排除和修复。
可以使用光缆测试仪器对光缆进行检测和定位故障点，然后采取适当的修复措施，如更换光缆连接器或修复纤维。
6. 定期检查和维护为了确保光缆的正常运行，需要定期进行检查和维护。
定期检查光缆的连接接口和连接器，确保其清洁和完好。
同时，还可以使用光缆测试仪器对光缆的传输性能进行测试，以确保其在规定的范围内。
如发现异常情况，应及时采取相应的维护措施。
7. 安全防护光缆的维护过程需要注意安全防护。
在进行光缆维护前，应确保工作场所的安全，避免引发意外事故。
同时，维护人员应佩戴必要的防护装备，如手套和护目镜，以保护自己的安全。
8. 总结光缆的维护措施是确保其正常工作和延长其使用寿命的重要手段。
光纤光谱仪如何维护和修理保养及维护和修理保养
光纤光谱仪如何维护和修理保养及维护和修理保养光纤光谱仪通常接受光纤作为信号耦合器件，将被测光耦合到光谱仪中进行光谱分析。
由于光纤的便利性，用户可以特别快捷的搭建光谱采集系统，光纤光谱仪的优势在于测量系统的模块化和快捷性。
维护和修理保养：1、若大幅度更改测试波长需等待片刻，等灯热平衡后，重新校正调整按钮再进行测量。
2、指针式仪器在未接通电源时，电表指针必需位于零刻度上。
若不是则需进行机械调零。
3、比色皿使用完毕后应立刻用蒸馏水冲洗干净，并用纱布将水迹擦去，以防止表面干净度被破坏而影响器皿的透光率。
4、操作人员不应轻易触碰灯泡及反光镜灯，以免影响光效率。
5、在维护和修理和使用仪器时应注意不让光电倍增管长时间暴露于光下，应打开比色皿盖或使用挡光杆，避开长时间照射影响其性能而导致结果不精准。
6、放大器灵敏度换挡后必需重新调零。
7、比色杯必需配套使用，否则将使测试结果失去意义。
在进行每次测试前均应进行比较。
应用领域：光纤光谱仪广泛应用于工业（如：汽车、化学、镀膜、食品、印刷、造纸、半导体工业、真空镀膜过程监控、浓度传感器和薄膜厚度测量等）农业、天文、生物、色度计量、环境监测、荧光测量、材料成分检测、生物医学应用、宝石成分鉴定、氧发射光谱测量、颜色测量和LED测量等领域。
光纤光谱仪的故障处理的故障处理光纤光谱仪又称分光仪，广泛为认知的为直读光谱仪。
以光电倍增管等光探测器测量谱线不同波长位置强度的装置。
它由一个入射狭缝，一个色散系统，一个成像系统和一个或多个出射狭缝构成。
以色散元件将辐射源的电磁辐射分别出所需要的波长或波长区域，并在选定的波长上（或扫描某一波段）进行强度测定。
光纤光谱仪故障的检查：1、检查仪器和全部附件插座都插好并接通电源。
2、保证光纤光谱仪（假如附带电源）都插好并接通，由于光纤光谱仪有不同种类，可参照每个激光器的说明书取得进一步的帮忙。
3、在有两个或多个激光器的系统中，确保联锁系统设置在正确的位置上，正确的激光器被接通。
光缆线路维护配备的仪表使用方法及维护
如果清洁后还不能消除“光纤偏移太大”的提示，进行驱动复原，还不能修复，则需要送维修中心人工调节。
简单故障分析与排除
C、在熔接过程中发现光纤熔接部分异常，电极放电不均匀。
这主要是由于电极尖部被氧化，由于尖部有氧化物的存在，使得电极放电部均匀，造成熔接质量不好。需要对电极进行清洁。
如果清洁后还不能正常放电，则需要更换电极。在一般情况下，电极在熔接了500次左右就需要对电极进行清洁，在使用了1000次左右则需要更换新的电极。在更换电极时请使用原厂电极，使用其他电极不能保证熔接机能正常工作，可能会损坏熔接机。
简单故障分析与排除
操作方法
01
日常维护与保养
02简单故障分析与排除03几点小结04
内容提要
几点小结
01
G、移出光纤用加热炉加热热缩管。
02
打开防风罩，把光纤从熔接机上取出，再将热缩管放在裸纤中心，放到加热炉中加热，完毕后从加热炉中加热，完毕后从加热器中取出光纤，冷却等待。
基本操作步骤
操作方法
A
B
H、盘纤并固定。
将接续好的光纤盘到光纤收容盘上，在盘纤时，盘纤的半径越大，弧度越大，衰耗越小，所以一定要保持好一定的半径，
A、熔接机在熔接过程中显示“找不到光纤或光纤端面不整洁”。 这主要是由于光学系统表面受到污染引起，应该用无水酒精清洁保护玻璃片（位于电极下面），同时清洁压纤盖上面的透镜。在等到酒精干了以后再进行熔接。如果故障还不能排除，则机器需要送维修中心维修。
01
02
B、熔接机在熔接过程显示“光纤偏移太大”。
引起这种情况的主要原因是由于V型槽的槽内有脏物引起的，需要对V型槽进行清洁。清洁时用无水酒精进行清洁，对槽内的赃物可以用牙签或高压气进行清洁，注意不可用坚硬的物体对V型槽进行清洁操作，这样的话容易造成V型槽损坏。
光缆维护的一些规章制度
光缆维护的一些规章制度
《光缆维护规章制度》
为了保障光缆的正常运行和使用，制定了一系列的维护规章制度，以确保光缆的安全和稳定。
以下是一些关于光缆维护的规章制度：
1. 定期检查：每季度对光缆进行一次全面的检查，包括光缆的外观、连接头的连接情况、以及周围环境的情况，确保光缆没有损坏或者故障。
2. 安全防护：对光缆周围的环境进行安全防护，确保光缆不会受到外界的物理损害，比如搬运货物、施工等活动都应该远离光缆区域。
3. 清洁维护：定期对光缆进行清洁，确保光缆表面的污垢不会影响光信号的传输。
4. 报修制度：一旦发现光缆存在损坏或者故障，应及时报修，并即时维修，以避免影响正常的使用。
5. 记录和备份：对光缆的使用和维护情况进行记录和备份，以便在需要时可以查找和分析相关数据。
通过遵守这些规章制度，可以确保光缆的安全和稳定运行，延长光缆的使用寿命，同时也保障了通信网络的正常运行。
光缆线路维护配备的仪表使用方法及维护
激光测距仪的使用方法包括将激光测距仪的一端连接到光缆线路的一端，另一端接上光源，然后按下 测量按钮，等待测量结果。测量结果会以数字形式显示在仪器屏幕上。在使用过程中，需要注意保持 激光测距仪的清洁和稳定，避免受到环境的影响。
03
光缆线路维护仪表维护保 养
日常维护保养
清洁
防尘
防潮
防震
定期使用干燥的软布擦 拭仪表外壳，保持清洁。
光纤熔接机
用于光缆接续，将两根光纤连 接在一起，实现光信号传输。
光纤光时域反射仪
用于检测光缆线路中的故障点 ，如断线、损耗过大等。
光纤端面检查仪
用于检查光纤端面是否平整、 无划痕等，确保熔接质量。
仪表选择与使用注意事项
根据实际需求选择合适的仪表
注意仪表的精度和稳定性
不同仪表具有不同的功能，应选择适合自 己需求的仪表。
THANKS
感谢观看
仪表辅助施工
仪表可以帮助施工人员快速准确地完 成光缆接续、光纤熔接等工作，提高 施工效率。
仪表在光缆线路维护中的经验分享
定期维护
定期使用仪表对光缆线路进行检测和维 护，及时发现并解决潜在问题，确保光 缆线路的正常运行。
VS
经验总结
在实际应用中不断总结经验，根据不同情 况选择合适的仪表和测试方法，提高维护 效率。
根据实际需要，正确设置仪表的参数， 以保证测量结果的准确性。
数据记录
对仪表的测量数据进行记录，以便后 续分析和处理。
常见故障排查与维修
开机无反应
检查电源是否正常，仪表内部是否有短路或 断路现象。
显示不清晰或不显示
检查仪表显示屏是否损坏，连接线路是否接 触良好。
测量数据异常
光缆维护方案范文
光缆维护方案范文光缆作为网络传输的重要设备，通常需要进行定期的维护和保养，以保证其正常运行和延长使用寿命。
下面将就光缆维护方案进行详细说明。
1.定期检查光缆的外观和物理连接：定期检查光缆的外观，包括光缆的外皮是否有裂纹、划痕或损坏，光缆接口的连接是否松动或氧化。
如发现问题，及时修复或更换。
2.清除光缆周围的杂物和污垢：光缆周围的杂物和污垢可能会对光缆的传输效果产生负面影响。
定期清除光缆周围的杂物和污垢，确保光缆的工作环境干净整洁。
3.定期进行光缆长度测试：采用光缆长度测试仪测量光缆的长度，确认光缆是否符合设计要求。
如果发现光缆长度不符合要求，需要对光缆进行修复或更换。
4.定期进行光缆传输性能测试：使用光缆测试仪检测光缆传输的信号质量和传输速率，以确保光缆传输性能的稳定性和可靠性。
如发现传输性能不良，需要进行故障排查和修复。
5.定期进行光缆光功率测试：光缆的正常工作需要保持适当的光功率水平，定期使用光功率仪测试光缆的光功率，确保其处于正常范围内。
如发现光功率异常，需要排查故障原因并进行修复。
6.定期清洁光缆接口：光缆接口上的灰尘、油渍等污染物可能会影响光信号的传输质量，定期使用光纤清洁剂清洁光缆接口，以确保光缆传输的稳定性和可靠性。
7.定期备份光缆数据：光缆传输的数据是非常重要的，因此定期进行光缆数据的备份工作，确保数据的安全和可恢复性。
备份数据可以采用磁盘、云存储等方式进行。
8.定期进行光缆保护套管更换和修复：光缆保护套管起到保护光缆免受外部环境和物理损伤的作用。
定期检查和更换光缆保护套管，如发现损坏或老化，及时进行修复或更换。
9.定期进行光缆标识和记录更新：光缆的标识和记录是光缆维护的重要工作之一、定期对光缆进行标识和记录的更新，包括光缆的名称、长度、用途等信息。
这样可以方便后续的维护管理工作。
总结起来，光缆的维护方案主要包括定期检查和清理光缆的外观和物理连接、定期测试光缆的长度、传输性能和光功率、定期清洁光缆接口、定期备份光缆数据、定期更换和修复光缆保护套管、定期更新光缆的标识和记录等。
光缆线路维护方案
光缆线路维护方案光缆线路的维护方案通信光缆由于其敷设方式不同，因此具体维护工作也不同，但大都能够归纳为日常维护和技术维护两大类。
1日常维护日常维护工作是以光缆竣工技术资料为依据，包括光缆路由、接头位置，各通道光纤的衰减，接头衰减及总衰减(包括双向、背向、散射曲线)等等，认真地保存和掌握这些技术资料，维护部门可以对线路各个通道的接头位置、距离、型号及其衰减一目了然，从而有目的地组织人力，进行下列维护工作。
(1)定期巡视，定点特殊巡察，随时消除光缆线路路由上堆放的易燃易爆物品和腐蚀性物质，设置标石、标志牌和宣传牌，制止妨碍光缆的建筑施工、植树以及砍草修路等活动，对光缆路由上易受冲刷、挖掘地段进行培土加固和必要的修整。
(2)当直埋式光缆线路路由上出现地面下陷时，光缆会受到侧压力和张力的影响，因此，要求快速查明原因，加以处理。
(3)保持人孔、地下室、水线房的整洁，定期对光缆托架、光缆标志及地线进行检查维修。
(4)保证管道光缆在人孔中不得受挤压，光缆弯曲应符合标准。
管道光缆的接头盒安放要求牢固，防止出现腐蚀、损伤、变形等情况。
(5)定期对架空光缆线路进行加固维修。
要求吊线挂钩间距均匀，光缆转弯处曲率半径不能过小，架空光缆的接头盒要固定牢固，保证其各处不能受损。
(6)对水底光缆的维护，则要求水底光缆线路岸滩部分，光缆不得裸露在外面，水中部分要掩埋在河床内，如发现光缆悬空时要及时维修。
另外，禁止在水线区抛锚、捕鱼、炸鱼、挖沙等项活动。
2技术维护光缆线路的技术维护包括对光纤衰减常数、光纤后向散射的检查、光缆中金属线对的电气性能和直埋光缆外护套的钢带对地绝缘电阻指标。
(1)光纤衰减常数：在光纤数字通信系统的使用寿命之内，由于老化、温度和维护过程等因素的影响，中继段光纤总衰减会有一定的变化，但与竣工时的总衰减值相比，不宜超过0.1dB/km，而在应急抢修过程中需接续光纤时，单模光纤的接头损耗应小于0.2dB，在正式修复或改造线路工程完工后，单模光纤的平均接头损耗应不大于0.1dB。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
光缆维护仪器仪表的日常保养和维护
一、熔接机的日常维护
（一）基本维护方法
注意重点部位的清洁
1、V型槽：V型槽时确保光纤能够精确对准的重要部位，V型槽清洁与否将直接影响接续损耗。
（1）打开防风盖
（2）用蘸有酒精的小棉签清洁V型槽，并用干棉签擦去多余的遗留在V型槽中的酒精。
（3）如果用蘸有酒精的小绵签不能清除V型槽中的污物，用一根切好的光纤的尾部把污物清除出V型槽。
然后重复步骤
2.
2、清洁光纤压脚：如果光纤压脚上有灰尘，那么正确的光纤夹持可能会出现问题，这将造成很差的接续质量。
所以在日常的工作过程中，应当时常检查和定期清洁光纤压脚。
（1）打开防风盖。
（2）用蘸有酒精的小棉签清洁压脚的表面，用干棉签把压脚擦干。
3、反光镜：通过反光镜，可对光纤的不同视角进行观察。
如果有灰尘，则在显示上出现污迹。
（1）用蘸有酒精的小棉签清洁反光镜的表面，并用干棉签把反光镜上残留的酒精擦除。
（2）干净的镜片应该看起来没有条纹和污迹。
4、物镜：物镜的位置通常在电极的正下方，先不要用棉签蘸酒精，只要轻轻的把物镜上的灰尘拂掉即可，注意物镜不要多擦，以免损伤镜面。
清洁物镜前先移走电极棒，当清洁的时候注意不要撞击到或者碰到电极。
（1）在清洁物镜镜片前，要首先关掉电源。
（2）用蘸有酒精的小棉签轻轻的擦拭物镜的镜片。
用棉签从镜片的中间开始擦，做圆形的运动，一直到旋出镜片的边缘。
然后用干净的干棉签擦去遗留的酒精。
（3）物镜的表面应该干净并且没有脏物。
（4）打开电源，确保在显示器上看不到的灰尘和条纹。
（二）熔接机的一般检查
1、供电单元检查：交流适配器、电池及充电性能
2、上电自检确认
3、损耗估算功能准确度
4、聚焦中心位置
5、光纤设定中心位置、放电中心位置
6、X/Y场光纤图像位置和平行度
7、放电强度
8、V型槽、光纤压板压脚的位置
9、实际熔接估算损耗和OTDR检验
（三）熔接机的简单故障处理
1、聚焦不正常：熔接机的聚焦不正常通常显示为光纤不停地进行聚焦，不能进行光纤接续。
这种情况通常为物镜污染或焦点偏移。
如果通过清洁物镜能正常接续，则可解决问题。
但仍不能接续时，可能要进行全机复位或返厂处理。
2、直流无法开机：可能是电池电池无电或直流接触点接触不良。
可对电池进行检查，用交流电进行实验，如果正常，则对电池进行充放电维护，一次一般四次左右可恢复正常。
如果还不能开机，则需更换电池。
3、接续衰耗过大：首先对光纤的接续点的热像进行观察，如果光纤热像正常，则需进行光纤的放电实验，自动更改光纤接续参数。
对于长时间不用或一些新老光纤的接续，则在接续之前就应做一次放电实验，已达到良好地接续效果。
如果不能降低接续衰耗，则应通过手动调整接续参数，已达到良好地接续结果。
在多次实验后仍无法满足接续要求时，检查电极棒是否超过使用的极限值，或电极棒上有较多的污迹，可能要对电极棒进行清洁或更换电极棒。
在使用交流电时应该注意交流电源的稳定性，不稳定的电压、电流也会造成放电强度的变化，使接续质量下降。
4、电机超出行程：首先考虑V型槽的清洁。
当V型槽有污物时，会使光纤不在原位，电机运行时会出现Y轴超出行程。
对V型槽进行清洁后能解决问题。
电机复位：在清洁后仍不行，则需进入
熔接机维护菜单，对电机进行复位。
复位前可进行整机自检。
5、显示器不工作：一般故障是仪表受潮，对整机开机，放置于空调房间，长时间通电。
检查显示器与主板连接线，可打开熔接机外壳，检查显示连接线是否插牢，如不正常，可外接显示器，检查判断是否为显示电路部分故障。
二、OTDR的日常维护
（一）OTDR定期维护保养
维护项目如下:
1、供电单元检查：交流适配器、电池及充电性能
2、上电自检确认
3、内外光口检查与清洁、连接状态检查
4、光纤距离及事件点位置测量精度和重复性
5、近端盲区
6、基本操作和主要参数指标
7、必要环节的清洁保养
（二）OTDR日常维护操作
1、供电单元检查、上电自检如同熔接机
2、内外光口进行清洁，使用高纯度酒精和棉棒（也可以使用高压空气）对光接口尾纤头进行清洁。
在取下光接口时应注意不能触碰尾纤头。
必要时应用尾纤显微镜观察内尾纤头的质量。
3、安装良好后利用光纤对其进行试验，检查曲线在显示屏上人纵轴位置。
判断光口的连接质量。
4、光纤距离及事件点位置精度检查时采用一段标准光纤，对其进行重复测试，记录每次测试的衰减及距离值，可采用自动和专家两种模式。
对其进行校验。
5、近端盲区可使用一段大于25M的尾纤与标准光纤连接，使用小脉宽、小动态范围进行测试，检查OTDR测试时的近端反射点的长度与反射峰的大小。
并观察活动连接点的反射峰情况，判断近端盲区的大小。
6、基本操作功能按菜单的层次进行逐项操作即可。
7、清洁重点项目：显示屏、仪表外壳、光接口等。
8、对触摸屏的OTDR：应定期做触摸屏进行定位校准。
并使用专用的触摸笔进行操作，不能用手指直接操作屏幕。
否则会造成定位不准或损坏的故障。
9、无法测试曲线：光接口故障占主要原因。
清洁光接口。
对测试尾纤进行清洁。
10、触摸屏故障：开机后执行重新定位，如果不能正常，则需更换触摸屏。
三、其他仪器仪表的日常维护
1、光源、光功率计：在使用时应配备专用尾纤，并注明尾纤的端别，每次连接时应注意清洁，并保持仪表的洁净。
2、端面钳：操作时按操作要求进行，用力不能过大，携带时应使用原配包装，防止震动。
在使用时应少量使用酒精清洁光纤，防止多余酒精洒到端面钳上。
防止对端面钳的碰撞，造成机械损伤。
