板式橡胶支座外形尺寸检测记录表

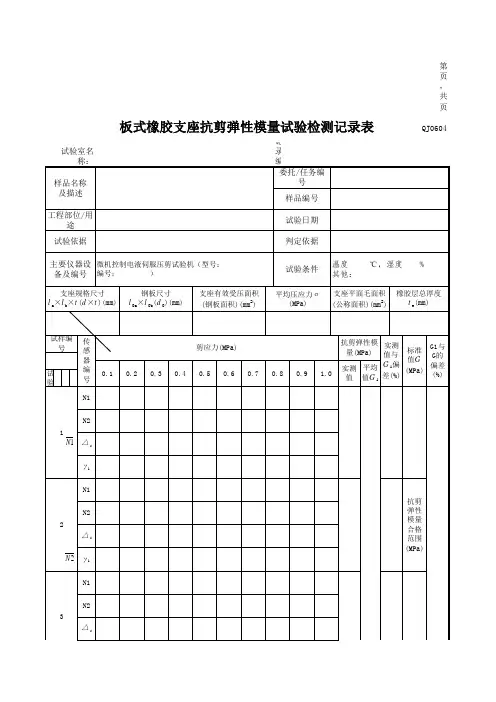

板式橡胶支座抗剪弹性模量试验检测记录表
抗剪弹性模 实测 G1与 量(MPa) 值与 标准 G的 值G G 1偏 偏差 实测 平均 (MPa) (%) 差(%) 值 值G 1
N1 △ s
γi N1 N2 2 抗剪 弹性 模量 合格 范围 (MPa)
△s
N2
γi N1 N2
3
△s
γi
备注：
N3
N1 N 2 N 3 3
试验：
复核：
日期：
Hale Waihona Puke 年月日QJ0604
记录编号： 委托/任务编号 样品编号 试验日期 判定依据 试验条件
平均压应力σ (MPa)
温度 其他：
℃，湿度
%
支座平面毛面积 (公称面积)(mm2)
橡胶层总厚度 t e(mm)
试样编号 传 感 器 编 试验次数 号 N1 N2 1
剪应力(MPa) 0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9 1.0
第
页，共
页
板式橡胶支座抗剪弹性模量试验检测记录表
试验室名称： 样品名称 及描述 工程部位/用途 试验依据 主要仪器设 微机控制电液伺服压剪试验机（型号： ） 备及编号 编号：
支座规格尺寸 l a×l b×t (d ×t )(mm) 钢板尺寸 l 0a×l 0b(d 0)(mm) 支座有效受压面积 (钢板面积)(mm2)
支座施工验收
北京市轨道交通桥梁支座施工与验收技术规程5、城市轨道交通桥梁支座施工安装5.1适用范围本技术条件规定了盆式橡胶支座、球型钢支座、板式橡胶支座的安装技术要求。
其它型式支座的安装也可参考本技术标准进行。
（放在总则）5。
2 一般规定1. 支座进场后，应检查支座的产品合格证，所有待安装的支座应为出厂检验合格的产品。
所有待安装的支座应按规定抽样检测合格后，方可使用。
2. 支座的安装位置及标高应正确,在安装前进行测量放线，并做记录。
支承垫石表面应平整、清洁，支承垫石混凝土强度、顶面标高应符合设计要求，垫石顶面应水平，同一支承垫石四角高差应小于1.0mm。
3. 支座宜在设计安装温度下进行安装。
5。
3 下部结构施工5。
3。
1 支承垫石位置的测量下部结构施工完成后，应对支座中心及支承垫石位置进行测量，测量项目主要包括墩顶高度、支承垫石平面位置和标高、锚栓孔径、深度及位置等，并将基准线和支座线等弹出墨线。
下部结构施工精度按照表5。
1支承垫石相对位置精度表规定执行.上述测量值应记载入下部结构检查记录（添表)。
5。
3.2 支承垫石的施工1。
支承垫石施工时，应考虑支承垫石的位置,预先调整好下部结构的配筋和模板。
应避免混凝土浇筑和振捣时模板上浮或者错位.2. 应防止垫石锚栓孔中积水。
冬期施工锚栓底孔中应避免积水结冰。
对容易积存雨水的锚栓底孔,可使用无吸水性、柔软、便于取除的泡沫苯乙烯填实；对已经积水的锚栓底孔，可先排除底孔中的积水，再使用有效可行的方法，对锚栓孔进行临时封堵。
3。
支承垫石的施工精度应满足表5.1 支承垫石相对位置精度表的要求。
表5.1 支承垫石相对位置精度表(参考企标）支承垫石施工完成后，施工单位应在检查记录中记载支座垫石的几何尺寸(形状、位置、深度等)等测量结果（添表）.5。
4 支座安装前上部结构的测量(删除该条)支座安装前，应确认上部结构与支座安装位置相关的事项如下：1。
线路基准线上的设计线路高度；2. 横向坡度和纵向坡度;3。
检测表格模板：8委托单(橡胶支座和阻尼器)
（板式、盆式、球型）橡胶支座检验委托单（一）第一栏由委托人填写（委托方按要求填写，书写清楚，保证样品与资料的真实性，见证人确认样品与送样的真实性）
隔震橡胶支座检验委托单（二）
第一栏由委托人填写（委托方按要求填写，书写清楚，保证样品与资料的真实性，见证人确认样品与送样的真实性）
隔震支座检验委托单（三）
第一栏由委托人填写（委托方按要求填写，书写清楚，保证样品与资料的真实性，见证人确认样品与送样的真实性）
隔震支座检验委托单（四）
第一栏由委托人填写（委托方按要求填写，书写清楚，保证样品与资料的真实性，见证人确认样品与送样的真实性）
（水平力分散型）橡胶支座检验委托单（五）
第一栏由委托人填写（委托方按要求填写，书写清楚，保证样品与资料的真实性，见证人确认样品与送样的真实性）
阻尼器检验委托单（六）
第一栏由委托人填写（委托方按要求填写，书写清楚，保证样品与资料的真实性，见证人确认样品与送样的真实性）。
公路桥梁板式橡胶支座JTT4-2004第一部分
▪ 3预加水平力 ▪ 以（0.002~0.003）MPa/S
的速率施加水平剪应力至 τ=1.0MPa，持荷5min→ 卸至0.1MPa，持荷5min。 ▪ 此过程循环预拉3次。
2021/3/7
14
▪ 3 正式加载
▪ 正式加载
▪ 以(0.03~0.04)MPa/S的速 率加载至4MPa→持荷2 分钟，采集变形值
▪ 1 试验条件
▪ 标准温度为23±5℃
▪ 2 试样要求
▪ 2.1
▪ 试样尺寸应取用实样，只有受试验机吨位限制时，可由
抽样单位或用户与检测单
位协商，用特制试样来
代替实样。
▪ 2.2
▪ 试样长、短边、直径、中胶厚、总厚度，均以该种试样 所属规格系列中公称值为准。
2021/3/7
11
▪ 2.3 摩擦系数试样
9
六外形尺寸测量
▪ 外形尺寸用钢直尺测量，厚度用游标卡尺或量规 测。
▪ 矩形支座在四边上测长短边尺寸，并测量平面与 侧面对角线尺寸；厚度应在四边中点及对角线中 心处测量
▪ 圆形支座直径、厚度应至少测4次，测点垂直交 叉并测量圆心处厚度
▪ 外形尺寸、厚度取其实测值的平均值
2021/3/7
10
七 橡胶支座的力学性能试验条件和试样要求
（mm） ▪ 1.1.3.4材料代号 ▪ CR –常温型，氯丁 NR- 耐寒型，天然
2021/3/7
5
三 力学性能要求
试验项目 极限抗压强度（Ru）MPa 实测抗压弹性模量（E1）MPa 实测抗剪弹性模量（G1）MPa 实测老化后抗剪弹性模量（G2）MPa 实测转角正切值tanθ 混凝土桥
钢桥 四氟板与不锈钢板表面
▪ 然后，按每2MPa为一级 逐级加载，每级持荷2分 钟，采集变形值 →平均 压应力10MPa为止
公路桥梁板式橡胶支座尺寸表
板式橡胶支座一、公路桥梁板式橡胶支座规格系列1、范围本标准规定了板式橡胶支座的要求、规格系列及选用本标准适用于承载力小于5000kN的公路桥梁用矩形、圆形平板式橡胶支座。
2、规范性引用文件下列文中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
JT/T4 一2004公路桥梁板式橡胶支座JTG D60 一2004公路桥涵设计通用规范JTG D62 一2004公路钢筋混凝土及预应力混凝土桥涵设计规范3、支座要求3. 1支座产品分类、代号、结构、技术要求、试验方法、检验规则及标志、包装、贮存、运输、安装和养护均应满足JT/T4 —2004的要求.3. 2支座使用阶段平均压应力6C= 10M Pa ( S <7时6 C = 8M Pa)；橡胶硬度60 ( IRHD )时，其常温下剪变模量G二1. OMpa剪变模量随温度下降而递增，当累年最冷月平均温度的平均值0 ~T0°C时为寒冷地区，G = 1 . 2MPa ；当低于-10 °C时为严寒地区，G二1.5MPa ；当低于-25 °C时，G二2 . 0 MPa。
全国气温分区图见JTG D60 一2004附录B。
3.3支座橡胶弹性体体积模量Eb二2000 MPa。
支座与混凝土接触时，摩擦系数U二0 . 3,与钢板接触时，摩擦系数口 = 0 • 2聚四氟乙烯板与不锈钢板接触(加硅脂)时，U=fO . 06 ,当温度低于-25 °C时，uf值增大30 % ,当不加硅脂时，应加倍。
若有实测资料时，也可按实测资料采用。
3. 4橡胶支座剪切角a正切值，当不计制动力时，tan a不大于0.5,当计入制动力时，tan a不大于0 .7.3. 5橡胶支座的计算和验算均应满足JTG D62 一2004的要求。
橡胶支座检验规程
板式橡胶支座检验规程1．原材料检验1．1 适用范围本规程适用于本公司橡胶支座生产用原材料的进厂检验或验收。
1．2 原材料的抽样规定对于进厂原材料以包装为单位，每批进厂原材料按总包装数的10%抽取（抽取中如有小数出现则整数位加1，所得数值作为抽样），对于少于10个包装单位的原材料抽取1个包装。
1．3 检验项目对于每种原材料在采用合格供方的条件下，质管部根据采购物资技术．．．．．．标准．．对供方原材料进行检验；不能检验的根据采购物资技术标准．．．．．．．．对照原材料进厂材质单或合格证明材料进行验收工作。
1．4判定规则如果抽取样品在检验或验对材质单时，均符合采购物资技术标准．．．．．．．．规定，则判为该批原材料合格，如有不符合项存在，则判为该批原材料不合格。
1．5相关记录在检验合格的情况下由检验员开具检验合格通知单给库房，并做好验收记录。
2．板式橡胶支座胶料物理机械性能测定2．1 检测项目板式橡胶支座胶料物理机械性能检验项目有：硬度、拉伸强度、扯断伸长率、脆性温度、恒定压缩永久变形、臭氧老化、热空气老化、橡胶与钢板、四氟板剥离强度。
2. 2检测周期热空气老化试验每季度进行一次；脆性温度试验每季度进行一次；臭氧老化试验每年进行一次；其余检测项目每批产品所用胶料都需进行检测。
2. 3抽样规定热空气老化试验、脆性温度试验、臭氧老化试验在任一批胶料中任意抽取足够胶料作试验样品；恒定压缩永久变形试验、橡胶与钢板粘接剥离强度试验、四氟板与橡胶剥离强度试验在每批产品所用胶料中任意抽取足够胶料作试验样品；硬度、拉伸强度、扯断伸长率在每批产品的每车胶料中抽取足够胶料作试验样品。
4 检测方法①配方检验按技术部所制订支座用胶料配方重量检验；②支座胶料物理机械性能检测；硬度检测按照GB／T 6031-1998的规定进行；拉伸强度、扯断伸长率检测按照GB／T528－2009的规定进行；橡胶与钢板或四氟板粘接的剥离强度检测按照GB/T7760－2003的规定进行；脆性温度检测按照GB／T1682－94的规定进行；恒定压缩永久变形检测按照GB／T7759－1996的规定进行。
公路桥梁板式橡胶支座技术标准JTT4-2004
中华人民共和国交通行业标准JT／T 4－2004代替JT／T 4--1993,JT3132.3--90公路桥梁板式橡胶支座2004-03-17发布 2004-06-1实施中华人民共和国交通部发布公路桥梁板式橡胶支座1 范围本标准规定了公路桥梁板式橡胶支座产品的分类、技术要求、试验方法、检验规则以及标志、包装、储存、运输、安装和养护的要求。
本标准适用于公路桥梁所用矩形、圆形板式橡胶支座。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T 528硫化橡胶或热塑性橡胶拉伸应力应变性能的测定(eqv IS037：1994) GB/T 912碳素结构钢和低合金结构钢热轧薄钢板及钢带GB/T 1682硫化橡胶低温脆性的测定---单试样法(eqv lS0812：1991)GB/T 3280不锈钢冷轧钢板GB/T 3512硫化橡胶或热塑性橡胶热空气加速老化和耐热试验(eqv IS0188：1998)GB/T 6031硫化橡胶或热塑性橡胶硬度的测定(10～100IRHD)(idt IS048：1994) GB/T 7759硫化橡胶或热塑性橡胶在常温、高温和低温下压缩永久变形的测定(eqv ISO 815：1991)GB/T 7760硫化橡胶与金属粘合的测定——单板法(eqv IS0813：1986)GB/T 7762硫化橡胶耐臭氧老化试验——静态拉伸试验法(neq IS01431／1：1989)GJB 3026聚四氟乙烯大型板材规范HG/T 2198硫化橡胶物理试验方法的一般要求HG/T 2502 5201硅脂JT 391公路桥梁盆式橡胶支座JJG 175非金属拉力、压力和万能试验机检定规程JTG 1362公路钢筋混凝土及预应力混凝土桥涵设计规范3 产品分类及代号3.1产品分类3.1.1按结构型式分为：a)普通板式橡胶支座区分为矩形板式橡胶支座(代号GJZ)、圆形板式橡胶支座(代号GYZ)；b) 四氟滑板式橡胶支座区分为矩形四氟滑板橡胶支座(代号GJZF4)、圆形四氟滑板橡胶支座(代号GYZF4)。
橡胶支座外形尺寸试验检测记录表
侧面短边
厚度
设计值（mm）
实测值（mm） 实测值（mm）
平均值（mm） 平均值（mm）
实测值（mm）
平均值（mm）
设计值（mm）
直径 圆
形
支
座
设计值（mm）
厚度
附加声明：
实测值（mm） 实测值（mm）
平均值（mm） 平均值（mm）
检测：
记录：
复核：
日期：
Байду номын сангаас
年
月
日
检测单位名称： 工程名称
工程部位/用途
橡胶支座外形尺寸试验检测记录表
记录编号：
样品信息
试验检测日期
检测依据 主要仪器设备名称
及编号 试件编号
试验条件 判定依据
长边
设计值（mm）
实测值（mm）
第 页，共 页 平均值（mm）
短边
设计值（mm）
矩
平面与侧 面对角线
设计值（mm）
形 支
上表面
座 下表面
侧面长边
