【化学】考化学化学图像题汇编及答案(word)

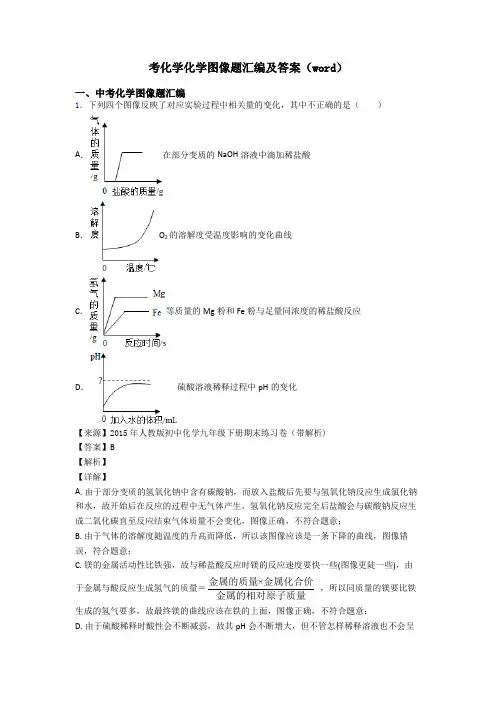

【化学】考化学化学图像题汇编及答案（word）一、中考化学图像题汇编1．下列四个图像分别对应四个变化，其中正确的是（）A．将水通电一段时间B．向一定量的硝酸银溶液中插入铜丝C．分别向等质量的锌、铁中滴加等质量分数的稀盐酸D．分别向等质量的溶质质量分数为15%、10%的盐酸中不断加水【来源】广东省广州市越秀区广州市第三中学2018-2019学九年级下学期期中化学试题【答案】B【解析】【详解】A、将水通电一段时间后，氧气和氢气的体积比约为1：2，不是质量比为1：2，图像与事实不相符，故A错误；B、铜和硝酸银溶液反应生成银和硝酸铜，反应的化学方程式为：2AgNO3+Cu=Cu(NO3)2+2Ag，根据方程式可知，每64份质量的铜能生成216份质量的铜，所以向一定量的硝酸银溶液中插入铜丝溶液的质量会减少，当反应完毕后溶液质量不变，为一定值，图像与事实相符，故B正确；C、锌、铁与稀硫酸反应的化学方程式分别为：Zn + 2HCl= ZnCl2 + H2↑，Fe + 2HCl = FeCl2 +H2↑，根据化学方程式可知，每65份质量的锌能生成2份质量的氢气，每56份质量的铁能生成2份质量的氢气，分别向等质量的锌、铁中滴加等质量分数的稀盐酸，最后产生的氢气是铁多；由于氢气来自消耗的酸中的氢元素，消耗等质量酸时产生氢气质量相同，图像与事实不相符，故C错误；D、15%盐酸的酸性强于10%盐酸，则15%盐酸的pH小于10%盐酸，分别向等质量的溶质质量分数为15%、10%的盐酸中不断加水，酸性不断减弱，pH不断增大，无限接近于7，但不能等于7，图像与事实不相符，故D错误。

故选B。

【点睛】本题是一道图像坐标与化学知识相结合的综合题，解题的关键是结合所涉及的化学知识，正确分析各变化的过程，注意分析坐标轴表示的意义、曲线的起点、折点及变化趋势，确定正确的图像。

2．下列四个图形的变化趋势能正确描述对应操作的是A．足量的铁片与镁条分别与等质量、等质量分数的稀硫酸反应B．将接近饱和的碳酸钠溶液恒温蒸发水C．向氢氧化钠和氯化钡的混合溶液中逐滴加入稀硫酸D．向pH=2的盐酸溶液中加水稀释【答案】A【解析】【分析】【详解】A、足量的铁和镁分别与等质量的稀盐酸反应,镁的活动性强,所以镁反应时间短,金属足量，而酸的质量和质量分数相同,所以生成的氢气的质量相同；故选项正确;B、接近饱和的碳酸的溶液恒温蒸发到饱和后再蒸发一直饱和,质量分数不变；故选项错误;C、氢氧化钠和氯化钡都能与稀硫酸反应,而且生成的硫酸钡沉淀不溶于水所以加入硫酸后立即生成沉淀；故选项错误;D、pH=2盐酸溶液加水稀释酸性会减弱,但溶液始终呈酸性,pH应始终小于7 ；故选项错误。

故选：A。

3．下列图像能正确反映对应变化关系的是A．向一定量的稀硫酸溶液中滴加氢氧化钠至过量B．向一定量的盐酸和硫酸镁混合溶液中滴加氢氧化钡溶液C．将足量镁和锌金属分别加入相同质量、相同质量分数的稀盐酸中D．在一定温度下，向不饱和的硝酸钠溶液中不断加入硝酸钠固体，充分搅拌【答案】D【解析】【分析】【详解】A、分析图象，起点pH大于7，溶液显碱性，该图象表示的是向一定量的氢氧化钠溶液滴加稀硫酸至过量，不符合题意；B、向一定量的盐酸和硫酸镁混合溶液中滴加氢氧化钡溶液，硫酸镁与氢氧化钡反应生成硫酸钡和氢氧化镁，因为硫酸钡是不溶于酸的白色沉淀，所以一滴加氢氧化钡溶液时就有白色沉淀产生，曲线的起点坐标应该是（0，0），与图中曲线不相符，不符合题意；C、将足量镁和锌金属分别加入相同质量、相同质量分数的稀盐酸中，则盐酸都完全反应，根据质量守恒定律，相同的盐酸所含的氢元素的质量相同，则产生的氢气质量相等，图中两曲线的高度应该一样，与图中曲线不相符，不符合题意；D、在一定温度下，向不饱和的硝酸钠溶液中不断加入硝酸钠固体，充分搅拌。

原不饱和硝酸钠溶液的溶质质量分数不为0，所以起点在纵坐标上，不断的溶解氢氧化钠，溶液溶质质量增加，溶质质量分数增大，曲线向上延伸，当溶液达到饱和时溶质质量分数不变，曲线成一水平直线，与图中曲线相符，符合题意。

故选D。

4．下列实验中相关量的关系不能用如图表示的是（）A．加热氯酸钾和二氧化锰的混合物，产生的氧气与时间的关系B．硫酸和硫酸铜的混合溶液中加入氢氧化钠溶液至过量，生成的沉淀与加入氢氧化钠溶液的质量关系C．氢氧化钠和碳酸钠的混合溶液中滴加盐酸，产生气体与所加盐酸的关系D．硫酸和盐酸的混合溶液中滴加氯化钡溶液，生成的沉淀与加入氯化钡的质量关系【答案】D【解析】【分析】【详解】A、加热氯酸钾和二氧化锰的混合物时，加热一段时间后氯酸钾才能够分解生成氯化钾和氧气，该选项对应关系正确；B、硫酸和硫酸铜的混合溶液中加入氢氧化钠溶液至过量时，氢氧化钠先和硫酸反应生成硫酸钠和水，后和硫酸铜反应生成氢氧化铜沉淀和硫酸钠，因此一段时间后才能够产生沉淀，该选项对应关系正确；C、氢氧化钠和碳酸钠的混合溶液中滴加盐酸时，盐酸先和氢氧化钠反应生成氯化钠和水，后和碳酸钠反应生成氯化钠、水和二氧化碳，因此加入盐酸一段时间后才能够产生气泡，该选项对应关系正确；D、氯化钡能和硫酸反应生成硫酸钡沉淀和盐酸，硫酸和盐酸的混合溶液中滴加氯化钡溶液时，立即产生沉淀，该选项对应关系不正确；故选：D。

5．下列图象能正确反映对应操作的是( )A．向一定质量的氯化钙溶液中加入碳酸钠溶液B．向一定量稀硫酸中不断加入氢氧化钡溶液C．用胃舒平[主要成分Al(OH)3 ]治疗胃酸过多时胃液pH的情况D．向一定量的氢氧化钾和氯化钡的混合溶液中滴加稀硫酸【答案】B【解析】【分析】【详解】A、氯化钙溶液中加入碳酸钠溶液，一接触就会生成沉淀，所以沉淀应该从零开始，该选项对应关系错误；B、向一定量稀硫酸中不断加入氢氧化钡溶液，氢氧化钡和稀硫酸反应生成硫酸钡沉淀和水，随着反应进行，溶质质量减小，恰好完全反应时溶质质量为零，继续加入氢氧化钡溶液时，溶质质量增大，该选项对应关系正确；C、氢氧化铝是不溶于水的物质，不能最终使胃液呈碱性，该选项对应关系错误；D、氢氧化钡和稀硫酸反应生成硫酸钡沉淀和水，向一定量的氢氧化钾和氯化钡的混合溶液中滴加稀硫酸，一开始滴加稀硫酸就有沉淀生成，该选项对应关系错误。

故选B。

6．下列图像与对应叙述正确的是A．一定量的稀硫酸中加入锌粒B．向pH=1的溶液中加水C．加热KClO3和MnO2的混合物制O2D．一定量的CuSO4溶液中加NaOH溶液【答案】D【解析】【分析】解答图像类的题目抓住“三点一走势”，即首先看清楚横、纵坐标各表示的量，然后从起始点、转折点、终点还有量的变化趋势来进行分析解答。

【详解】A、一定量的稀硫酸中加入锌粒，产生的氢气质量应不断增大，直至反应结束后不变，错误；B、向pH=1的溶液中加水，随着水量的增加，溶液的溶质质量分数就越小，酸性就越弱，PH就不断增大，但不会大于7，错误；C、加热KClO3和MnO2的混合物制O2，由于二氧化锰是催化剂，质量不变，故反应后剩余的固体质量不可能变为0，错误；D、一定量的CuSO4溶液中加NaOH溶液，发生反应：CuSO4+2NaOH==Cu(OH)2↓+Na2SO4，故生成的沉淀质量随着NaOH溶液的加入而不断增大，直至反应结束后不变，正确，故选D7．向一定量的硫酸溶液中，分别加入足量的水、金属锌、氢氧化钠溶液、氯化钡溶液，下列图示正确的是（）A．加足量水B．加足量锌C．加足量氢氧化钠溶液D．加足量氯化钡溶液【答案】D【解析】【详解】A、对酸用水进行稀释，不可能稀释成碱，所以pH值不会超过7，故A错误，B 、活泼金属和酸接触就会放出氢气，所以起点应该从零开始，故B 错误，C 、硫酸的溶质质量是不变的，不能从零开始，故C 错误，D 、氯化钡和硫酸接触就会生成沉淀，当硫酸反应完后，沉淀量就不变了，刚开始逐渐增加，后面就成水平线了，故D 正确。

故选D 。

8．下列说法不正确的有（）①碳酸盐与酸反应放出气体，则能与酸反应放出气体的物质一定是碳酸盐②10g 水和10g 酒精混合,得到20g 酒精溶液,该过程符合质量守恒定律③常温下,足量的镁和锌分别与等体积、等浓度的稀硫酸反应,生成气体的质量随时间的变化如图④某气体可能由氢气、一氧化碳、甲烷中的一种或几种组成,将气体点燃后，用干燥的冷烧杯罩在火焰上方,有无色液滴出现,向烧杯中注入澄清石灰水振荡，石灰水变浑浊，则该气体的组合最多有5种情况A ．1种B ．2种C ．3种D ．4种【答案】B【解析】【详解】①碳酸盐与酸反应放出气体，能与酸反应放出气体的物质不一定是碳酸盐，也可能是某些比较活泼的金属，选项错误；②质量守恒定律只用于解释化学变化的质量问题。

10g 水与10g 酒精混合，发生的是物理变化，不能用质量守恒定律解释，选项错误；③镁比锌活泼，和稀硫酸反应时镁的反应速率快一些，所以镁的斜线更陡；由于稀硫酸不足，最终生成氢气质量由酸决定，由方程式()2424232Al 3H SO =Al SO +3H +98?32?3↑2442Zn H SO = +9ZnSO +H 82↑，可知等量的酸，生成氢气的质量相等，即最终是同一平线，选项正确；④根据题干叙述，可知有水和二氧化碳生成，生成了水，则原气体中一定含有氢元素，生成了二氧化碳，则原气体中一定含有碳元素，故可能的组成为：①CH4；②H2、CO；③H2、CH4；④CH4、CO；⑤H2、CO、CH4，共5种情况，选项正确。

故选B。

9．如图所示四个图象，能正确反映对应变化关系的是（）A．图表示向一定量黄铜（铜锌合金）粉末中逐滴加入稀硫酸B．图表示等质量的镁、铝分别与足量且等质量的相同稀硫酸反应C．图表示将锌片插入盛有一定量稀硫酸的烧杯中D．图表示向等质量、等浓度的稀硫酸中分别加入过量的Zn和Fe【答案】A【解析】【详解】A、铜锌合金中只有锌能够和稀硫酸反应产生氢气，因此随着反应的进行固体逐渐减少，到锌反应完了，剩余的铜，质量保持不变，A正确；B、向等质量的镁、铝分别加入足量的等质量分数的稀硫酸，铝反应的慢，但是生成的氢气质量大，镁反应的快，但是生成的氢气的质量小，B错误；C、将锌片插入盛有一定量稀硫酸的烧杯中，溶液的质量不断增加，C错误；D、向等质量、等浓度的稀硫酸中分别加入过量的Zn和Fe，盐酸完全反应，生成的氢气质量相等，D错误。

故选A。

10．下列图象不能正确反映其对应实验操作的是（）A．向一定量NaOH溶液中滴加稀盐酸B．向H2SO4和CuSO4的混合溶液中滴加过量NaOH溶液C．向足量的锌粉、铁粉中分别加入等质量、等浓度的稀硫酸D．向等质量的氧化钙、氢氧化钙中分别加入等质量分数的稀盐酸至过量【答案】A【解析】【分析】【详解】A. 向一定量NaOH溶液中滴加稀盐酸，发生反应：NaOH+HCl= NaCl+H2O，随着稀盐酸不断加入，生成氯化钠的量逐渐增加，氯化钠的质量分数也逐渐增大，但是当氢氧化钠反应完以后，氯化钠质量不再增加，而稀盐酸还在加入，溶液总质量就不断增加，所以氯化钠的质量分数就不断减小，故A选项符合题意；B. 向H2SO4和CuSO4的混合溶液中滴加NaOH溶液直至过量，NaOH溶液会先与稀硫酸发生反应：2NaOH+ H2SO4=Na2SO4+2H2O，没有沉淀产生，直到硫酸完全反应，再发生2NaOH+ CuSO4= Na2SO4+Cu(OH)2 反应，这时才有氢氧化铜沉淀生成，故B选项不符合题意；C. 向足量的锌粉、铁粉中分别加入等质量、等浓度的稀硫，2442=Z Zn+H SO SO +H n ↑ ， 2442=F Fe+H SO SO +H e ↑，从方程式可以看出，氢气中的氢元素全部来自硫酸，因为锌粉、铁粉是足量的，所以他们生成的氢气质量是相等的，又因为锌的活动性比铁强，所以在变量控制是金属种类，其他因素都相同时，锌比铁反应剧烈快速，故C 选项不符合题意；D. 等质量的氧化钙（相对分子质量56）和氢氧化钙（相对分子质量74），氧化钙含有的Ca 2+个数要比氢氧化钙多，酸的量充足，当这些钙离子全都转化为氯化钙时，氧化钙转化为氯化钙的质量就比氢氧化钙转化为氯化钙的质量多，故D 选项不符合题意。
