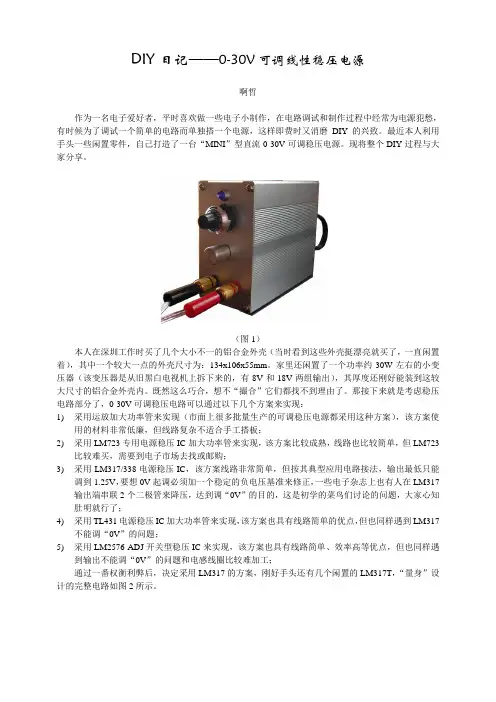

自制可调稳压电源
本人在深圳工作时买了几个大小不一的铝合金外壳（当时看到这些外壳挺漂亮就买了，一直闲置着），其中一个较大一点的外壳尺寸为：134x106x55mm。家里还闲置了一个功率约30W左右的小变压器（该变压器是从旧黑白电视机上拆下来的，有8V和18V两组输出），其厚度还刚好能装到这较大尺寸的铝合金外壳内。既然这么巧合，想不“撮合”它们都找不到理由了。那接下来就是考虑稳压电路部分了，0-30V可调稳压电路可以通过以下几个方案来实现：
4)采用TL431电源稳压IC加大功率管来实现，该方案也具有线路简单的优点，但也同样遇到LM317不能调“0V”的问题；
5)采用LM2576-ADJ开关型稳压IC来实现，该方案也具有线路简单、效率高等优点，但也同样遇到输出不能调“0V”的问题和电感线圈比较难加工；
通过一番权衡利弊后，决定采用LM317的方案，刚好手头还有几个闲置的LM317T，“量身”设计的完整电路如图2所示。
DIY日记——0-30V可调线性稳压电源
啊哲
作为一名电子爱好者，平时喜欢做一些电子小制作，在电路调试和制作过程中经常为电源犯愁，有时候为了调试一个简单的电路而单独搭一个电源，这样即费时又消磨DIY的兴致。最近本人利用手头一些闲置零件，自己打造了一台“MI家分享。
（图9）
步骤3——加工PCB板：
因为电路比较简单，为了省去做印刷PCB的繁琐工作，所以我决定用实验板来搭接（我向来对自己的手工搭板技术充满信心，同时也将我的懒惰精神进行到底）。找了一片100x150mm的实验板，该板刚好能插入铝合金外壳的安装槽内，只需将长出的部分剪去。另外为了安装变压器方便，我将PCB板右下角剪去一个空角，利用PCB板和变压器安装时相互抵触，免去固定变压器的烦恼。接下来的工作是找元件、布板和搭焊作业了，在此就不一一细述了，搭焊好的PCB板见（图10）。
WYK直流稳压稳流电源原理及维修手册
WYJ直流稳压稳流电源原理及维修手册东莞市东方集团易事特有限公司技术部编制第一章第一节直流稳压电源的定义及分类、直流稳压电源的定义：输出电流的方向不随时间的变化向一个方向运动电源。
直流电源有稳定的直流电源与非稳定的直流电源之分，所谓稳定的直流电源, 就是输出电压不随负载或外界电压的变化而变化，非常稳定；非稳定的直流电源输出电流的方向保持不变，输出电压的大小随时间或负载的变化而变化。
、直流电源的对面就是交流电源，所谓交流电源就是输出电流的方向随时间变化而作周期的变化。
非稳定直流电源如图a,稳定直流电源如图b,交流电源如图c：T三、分类分类原则按输出电压及电流的大小分类：1小功率U o三60 I o三10A继电器预稳式：产品有：WYK-302B2、303B2、305B2、502B2、503B2、505B2、602B2、502B2、605B2WYK-302、303、305、502、503、505、602、502、605WYK-3010、WYK-3010B22、中功率U o三60 10A三I o三1OOA低压可控硅半控预稳式产品有：WYK-3020、3030、3050、3060、5050、50100等。
3、咼压电源U°> 60高压可控硅半控预稳式产品有：WYK-1002、1005、1505、30010、6005等。
4、大功率电源U0 = 50V I0 > 150A三相可控硅半控预稳式产品有：SWYK-30150、30200、30300 等。
第二节直流稳压电源常用集成块简介1、运算放大器a运算放大器一般有五个必须的端子：1、同相端；2、反相端；3、正电源端；4、负电源端；5、输出端。
如图所示：b、放大器的特点：Tup -K-1、输入阻抗高，输出阻抗低；2、开环状态放大倍数极高一般达到105；3、开环状态，当同相端高于反相端时，输出端一般接近正电源电压，反之, 接近负电源电压。
2、本公司直流电源所用的运放：a、UA741b、LM324、LM358第三节 直流稳压稳流原理1、 概述WYK 系列直流稳压稳流为线性串联调整式具有输出电压连续可调，输出电流可以连续设置，纹波电压低稳压精度高等优点。
高稳定度恒流电源的研制和应用
高稳定度恒流电源的研制和应用
杨振邦
【期刊名称】《大学物理》
【年(卷),期】2000(019)002
【摘要】介绍一种简单的方法把普通可调三端稳压集成电路改为高稳定度恒流电源,用于高能二次电子发射系数测量系统的磁聚焦中,也可用于扫描电子显微镜等,其稳定度可达10-4.
【总页数】3页(P30-31,47)
【作者】杨振邦
【作者单位】云南民族学院,物理系,昆明,650031
【正文语种】中文
【中图分类】O4-33
【相关文献】
1.一种高稳定性多功能氘灯恒流电源的研制 [J], 李昌厚;孙吟秋
2.高稳定度恒流负载的设计与实现 [J], 崔琼;张安堂;陈天峰;王莎
3.恒压或恒流输出应用的高稳定性AC-DC控制器 [J], 柯徐刚;何乐年;苑婷
4.一种新型高稳定度恒流稳压管的研制 [J], 洪云翔
5.高精度稳压恒流可编程电源的研制 [J], 黎旺星;蓝运维
因版权原因，仅展示原文概要，查看原文内容请购买。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
收稿日期:1996-12-18第20卷第1期
长春光学精密机械学院学报V o l .20 N o.11997年3月J.CHAN GCHU N I N ST.O PT.& F I N E M ECH.M ar .1997
W YJ -70 30高精度稳压电源研制
张骞威 李霄燕
张子荐(吉林工学院)(长春光机学院电子工程系)
摘 要 介绍一种性能良好、保护可靠、调整方便、维修快捷的高精度稳压电源
关键词 高精度;稳压电源;死区
本电源是为中科院长春光机所某光电工程控制系统配套研制的。
为了满足军工标准及使用环境对产品的严苛要求,我们摒弃了传统稳压电源的设计思路,采用全新的电路结构,研制成了现在这样一种性能优良、保护可靠、调整方便、维修快捷的高精度稳压电源。
经数年使用考验,证明各方面技术指标均能满足该光电工程控制系统的实用要求。
1 稳压调整环节:
稳压调整的驱动由集成运算放大器IC 1来完成,见图1。
它的反相输入端接至稳压输出的正端,也即辅助电源的“地”,做为调整参考点。
辅助电源对稳压输出“负”端间的电压经W 1分压后引入IC 1的同相输入端,做为稳压输出的调整端。
这样,当电源启动后,IC 1的反相输入端图1 稳压电源主电路恒为“0”伏(相对于调整参考点而言)。
而同相输入端
引入了由辅助电源提供的正电压,它使得IC 1输出
为正,从而推动调整管“T ”导通,使稳压输出增高。
直至同相输入端的输入电压被稳压输出的负端下拉
到与反相输入端的参考“0”伏相平衡。
此时的输出
电压即为稳压输出值。
因IC 1的反馈回路接成比例——积分调节器,
故增益可以做得极高,这不仅保证了静态稳压精度,
而且对稳压输出具有动态校正作用,因而有效地抑
制了输出电压的纹波。
由图1可知:
V 0=R a
R a +R b (V O +V Z )=nV O +nV
Z ∴ (1-n )V O =nV Z V 0=
n 1-n
V Z 其中 V Z 为上辅助电源的稳压值
n =R a
R a +R b 为取样比。
改变电位器滑动点的位置即可改变稳压输出值。
因电路的这种结构决定了它可以从零伏起调而不存在调整死区。
2 过流、过压保护环节及截流环节
过电流、过电压保护环节见图2,过电流保护功能由IC 2完成。
它是一个由集成运算放大器开环运用构成的电压比较器。
所以选用运放是考虑与稳压调整环节选用同样器件,使整机备件统一,便于更换和代用。
比较器的反相输入端引入一个可由电位器W 2调整的正的比较电压。
图2 稳压电源保沪电路稳压输出的正端为参考点,比较电压整定值的大
小决定过流保护的电流值。
R I 为电流取样电阻,
串于调整管发射极与稳压输出正端之间。
送入
IC 2反相输入的正的比较电压使通常情况下的
IC 2输出为负。
只有当稳压电流输出的负载电流
大到在取样电阻R I 上的压降大于引入反相输入
端的比较电压时,IC 2翻转,输出变为正、推动后
面的执行电路。
此时晶闸管K P 导通,保护继电器
J 吸合,切断主电路电源,而辅助电源仍然保留,
由信号灯X D 指示“保护状态”串联于比较器IC 2
输出端的发光二极管是为了区别保护类型;即可
以把它与过压保护电路中IC 3输出端所串联的发
光二极管分别选择不同的颜色,以便在保护电路动作后,能够方便地查明保护动作是过流造成的还是过压引起的。
按钮A N 是为解除保护之用。
晶闸管触发端接入的电容器是为了延迟保护执行电路的动作时间,以防瞬间扰动引起保护电路误动作。
在延迟动作期间,电源的可靠保护靠电流截止环节B G 1来实现。
这对调整管的驱动电流起分流作用。
适当调整电路参数可使电源的电流输出呈现恒流工作状态而输出电压下降,直至保护执行电路动作。
但恒流值应调整到略大于最大电流保护值,以免因恒流作用而使保护电路不再动作。
由于引入了电流截止保护环节,它充分显示了可靠性高、响应速度快的优点。
在调试过程中,我们曾在电源满载运行情况下反复将输出直接短路,保护电路均能可靠动作而不损坏任何器件。
在持续短路状态下按压保护解除按钮,保护电路也能反复执行保护动作而于电路器件无损。
我们还曾在保护执行电路切除掉的状态下做短路实验,电流截止保护环节也能够维持恒流值不超过电源的安全容限而将输出电压压低到接近零伏。
经过这几种破坏性实验充分考验了这种保护电路的性能。
先后交付各基地实战使用的数台这类电源都证明了其高可靠性和高技术性能。
较早的已经使用近十年,从未在可靠运行方面出任何问题。
过压保护环节由IC 3来实现。
它的同相输入端引入一个负的比较电压,此电压应小于稳压电源过压保护范围的最低值。
IC 3亦是开环运用接成电压比较器方式,它的反相输入端则引入3
6第1期 张骞威等:高精度稳压电源研制
46长春光学精密机械学院学报 1997年
稳压输出分压后的电压(相对于参考点而言也是负压),分压比由W3调定,以对应不同的过压保护值。
反相输入端的负电压值超过比较器翻转为正输出,推动保护执行电路执行保护。
由于本系统过压、过流保护值的调整极其方便,故除可用于保护电源自身之外,还可用于保护负载设备。
如对输入电压、电流有严格要求的仪器设备,可根据对象的要求整定电源的保护值以实施对负载对象的保护。
3 结束语
已投入使用的这种电源分为36伏20安和70伏30安的两种类型。
实测指标;稳定度高于015◊。
动态内阻小于0102欧姆。
满载下纹波电压小于5毫伏。
1992年7月由中科院长春光机所科研处提供的使用报告称:“该电源方案新疑、结构合理、技术指标先进、性能稳定、工作可靠,经实际应用证明各方面性能已超过某厂为我所研制的的同类电源。
受到同行的肯定与好评。
”
参考文献
1 童诗白主编.模拟电子技术基础.第2版.高等教育出版社
2 黎涛等编.实用电子电路大全,电子工业出版社
The M anufaction of WY J-70 30Steady
Voltage Source of H igh Prec ision
zhang X ianwei L i X iaoyan
(J i L i Institu te of T echnolog y)
Zhang Zh ij ian
(D ep.of E lectrical E ng ineering of C hang chun Inst.O p tics&F ine M ech.)
A bs tra c t W ith good p roperty reliab le p ro tecti on conven ien t ad ju sti on and fast repair,a steady vo ltage sou rece of h igh p recisi on is in toduced
Ke y w o rds H igh p recisi on;E lectric sou rce of steady vo ltage;D ead regi on。
