滑动变阻器及变化电路专题复习
滑动变阻器及变化电路专题复习滑动变阻器：①原理：通过改变接入电路中电阻线的长度来改变电阻的。
②作用：通过改变接入电路中的电阻来改变电路中的电流和电压。
③铭牌：如一个滑动变阻器标有“50Ω2A”表示的意义是：最大阻值是50Ω，允许通过的最大电流是2A。
④正确使用：A．应串联在电路中使用；B．接线要“一上一下”；C．通电前应把阻值调至最大的位置。
一、滑动变阻器阻值的变化问题例1 在如图1所示的电路中，R1是定值电阻，电源电压U保持不变，当滑动变阻器滑片向右移动时，电压表、电流表的示数如何变化？分析滑片向右移动时，滑动变阻器接入电路的电阻R2变大，由于R1是定值电阻，所以串联电路的总电阻R串＝R 1＋R2变大，串联电路的电流I＝U/R串，因U恒定不变，R串变大，所以I变小，电流表示数就变小。
定值电阻两端的电压U1＝IR1，因为I变小，而R1不变，所以U1变小，电压表示数变小。
即分析思路流程如下（↑表示增大，↓表示减小）：思考：若要判断滑动变阻器两端电压U2，能否根据U2＝IR2来判断U2的变化？回答显然是否定的，因为I和R2都是变化的，而此时的问题切入点应是R2的阻值不变，再根据U2＝U－U1，因U 恒定不变，U1减小，则U2增大分析思路流程如下：例2 如图2所示。
当滑动变阻器滑片向右移动时，各电压表、电流表的示数如何变化？解析根据电路特点可以确定R1和R2并联。
电压表测量的是R2或R1两端的电压，也就是电源的电压，电流表A，A1和A2分别测量的是通过干路、R1和R2支路的电流。
其实，这个问题的关键在于并联电路的电流、电压和电阻的关系。
滑动变阻器连入电路的阻值虽是增大的，但直接接在电源的两端，引起了总电阻的变化，但并没引起总电压的变化，所以它只改变滑动变阻器这一支路电流，并不能改变R1支路电流。
分析思路流程如下：例3 如图3所示电路，当滑片向左滑动时，各电表的示数如何变化？分析此问题关键是分析电路，R1和R2组成了一个串联电路，但R1滑片的一端接在电压表上，也就是说滑动变阻器的滑片并不能改变整个电路的总电阻，所以电路的电流并不改变，电压表测量的是加在滑动变阻器R1右面部分的电阻与R2两端的电压之和。
分析思路流程如下：例4 如图4所示电路，当滑片向右滑动时，各表的示数如何变化？分析此电路是混联电路，R1和R2并联再与R3串联，电流表A1，A2，A3分别测通过R1、R2和干路的电流，电压表测量的是滑动变阻器两端的电压，滑动变阻器的阻值增大，并联电路的等效电阻没有变化，当滑片向右滑时，R3变小，则R总变小，总电流变大，这时的切入点是R并不变，U并变大，因而I1和I2变大，又由于U不变，U3变小。
分析思路的流程如下：例5 如图5所示，当滑片向右滑动时（不包括最右端）。
各表示数变化情况？分析这是一个混联电路，但滑动变阻器在一支路上，当滑片向右滑动时，接入电路的阻值减小，则并联部分的阻值减小。
总阻值减小，总电流增大，此时切入点是干路上的电阻R3，由于R3的阻值不变，所以U3变大，U并变小，流过R1的电流变小，总电流变大，流过R2的电流变大。
分析思路的流程如下：二、开关的闭合与断开问题这类问题也可以使电路中的电流、电阻和电压及电功率发生变化，分析此类问题同样应注意哪些是不变的物理量，然后根据串并联关系，依据不变量推导变量的变化规律。
例8 在如图9所示的电路中，R1、R2是定值电阻，电源电压U保持不变。
当开关S1由断开变为闭合时，电压表、电流表的示数如何变化？分析开关S1断开时，R1与R2组成串联电路，电压表测量的是R1两端的电压，它只是总电压的一部分，电流表测量的是串联电路中的电流；而当开关S1闭合后，R2被短路，电路中只有R1，电压表测量的仍是R1两端的电压即总电压，故电压表的读数变大，电流表此时测量的是通过电阻R1的电流，故电流表的读数变大，分析思路如下：三．滑动变阻器滑片移动对电路的影响1、滑动变阻器是靠改变______________________来改变电阻的，从而可以改变电路中的__________，使用滑动变阻器时，应将它与所要控制的电路___联。
2、如图所示是滑动变阻器串联在电路中的结构示意图，当滑片向左移动时，连入电路中的阻值变大的是（）3、如图所示的两个电路中，当开关闭合、滑动变阻器的滑片都向右移动时，下列说法正确的是（）A、灯L1变亮，灯L2变暗B、灯L1变暗，灯L2变亮C、灯L1、L2 都变亮D、灯L1、L2 都变暗例1、如图所示电路，电源电压不变，当滑动变阻器的滑片P向右滑动时，各电表示数的变化情况是（）A．A表变小、V1表变大，V2表变小B．A表变大、V1表变大，V2表变小C．A表变小、V1表变小，V2表变大D．A表变大、V1表变小，V2表变大解析：①识别电路，分析各电表测哪的电流或电压。
R1、R2串联，V1表测R1两端的电压，V2表测R2两端的电压。
②滑动变阻器滑片移动，电阻变化：滑片P向右滑动，R2电阻变大。
③电流变化：∵R2电阻变大,总电阻R=R1+R2 ∴总电阻R变大又∵电流I=U/R ，电源电压（总电压）U不变，总电阻R变大，∴电流I变小④定值电阻R1两端的电压变化：∵U1=IR1 , R1阻值不变，I变小∴U1变小⑤滑动变阻器R2两端的电压变化：∵U2=U-U1 ，U不变, U1变小∴U2变大解题技巧：滑动变阻器电阻变大，通过它的电流就变小。
串联电路中，滑动变阻器电阻变大，它两端的电压也变大。
例2、如图所示电路中，电源电压保持不变，当开关S闭合，滑动变阻器的滑片P向右移动时，A1表的示数_______,A2表的示数_________,V表的示数________。
（填“变大”“变小”或“不变”）解析：①识别电路，分析各电表测哪的电流或电压。
R1、R2并联，V1表测R1两端的电压或R2两端的电压或电源电压（U=U1=U2）,A1表测通过R1的电流，A2表测通过R2的电流。
②电压表示数变化：∵并联电路中，U=U1=U2，电源电压U不变，∴电压表示数不变③滑动变阻器滑片移动，电阻变化：滑片P向右滑动，R2电阻变大。
④电流变化：∵电流I2=U2/R2，U2不变，R2电阻变大,∴电流I2变小∵电流I1=U1/R1，U1不变，R1电阻不变,∴电流I1不变干路电流I=I1+I2 , I1不变，I2变小，∴干路电流I变小解题技巧：滑动变阻器电阻变大，通过它的电流就变小。
并联电路中，滑动变阻器电阻变化，各支路两端的电压不受影响。
滑动变阻器只控制它所在的那一条支路上的电流，其它支路不受影响。
练习1、如图所示的电路，开关S闭合后，将滑动变阻器的滑片P向右滑动的过程中，有关电流表和电压表的读数以及灯泡亮度的变化，叙述正确的是:（）A．电流表的读数变大，电压表的读数变小，灯泡变暗;B．电流表的读数变小，电压表的读数变大，灯泡变亮;C．电流表、电压表的读数都变小，灯泡变暗;D．电流表、电压表的读数都变大，灯泡变亮.2、如图所示，电路中的电源电压保持不变，当滑动变阻器的滑片由图中位置向a点移动时，电表V1、V2、A的示数变化正确的是（）A．V1减小，V2减小，A增大 B．V1增大，V2减小，A增大C．V1增大，V2减小，A减小 D．V1减小，V2增大，A减小3、如图所示电路中，电源电压不变，闭合开关S移动变阻器的滑片P向左移动时，下列说法正确的是（）A．A表示数变大，V表示数变大B．A表示数变小，V表示数变小C．A表示数变大，V表示数变小 D．A表示数变小，V表示数变大4、在图所示的电路中，电源电压保持不变，当开关S闭合，滑动变阻器的滑片P向右移动时，电流表和电压表的示数的变化情况分别为：( ) A．A的示数变小，V表的示数变大;B．A的示数变大，V表的示数变小;C．A的示数变小，V表的示数不变;D．A的示数变小，V表的示数变小.5、如图所示，电源电压保持不变，当滑动变阻器滑片P由左端向右移到中点的过程中，各电表示数变化情况是6、如图所示的电路图中，当滑动变阻器的滑片P向下滑动时，电流表示数______,电压表示数 _______ ，灯的亮度 ______7、如图所示，电源电压不变，闭合开关、滑动变阻器的滑片由图示位置向中点移动的过程中，电流表示数______,电压表示数 _______ ，灯的亮度 ______8、如图所示，电源电压保持不变时,当滑动变阻器滑片P向右滑动过程中，电压表V示数_______ ,电流表A1示数________,A2示数 __________（填“变大”“变小”或“不变”）9、如图所示电路，开关S闭合，当变阻器的滑片P向左滑动时，电流表示数______, 电压表示数 _______ ，灯的亮度变 ______ 。
”)10、如图所示，闭合开关S，当滑动变阻器的滑片向右滑动时，电路中电流表、电压表的示数变化情况是提升练习1、如图15所示的电路中，电源电压U=6V，保持不变，电阻R1为5欧。
（1）闭合开关S1，断开S2，并将滑动变阻器的滑片P滑至b端时，测得R1两端的电压U1=1.2V，求滑动变阻器的最大阻值。
（2）当开关S1、S2都闭合，并将滑动变阻器的滑片Pa滑至a端时，若已知R2为7.5欧，求此时干路中的电流为多少？2、如右图，电源电压为18V，R2是0~50Ω的变阻器，合上S后，A表示数为0.5A，V表示数为5V，求⑴、R1和变阻器接入电路中部分的电阻是多少。
⑵、如果A表的量程是0~0.6A，V表的量程是0~15V，为了使电表不致被损坏，滑动变阻器接入电路的阻值不得小于多少？3、如图25所示，电源电压保持不变．闭合开关S后，滑动变阻器R0的滑片P在移动过程中，电压表的示数变化范围为0～4伏，电流表的示数变化范围为0.5～1安，求：（1）R的阻值；（2）R0的最大阻值；（3）电源电压．4、如图所示，电源电压是4.5V，电阻R1＝5欧，变阻器R2的最大阻值是20欧姆，电流表的量程是0～0.6安，电压表的量程0 ～3伏，为保护电表不损害，变阻器接入电路的阻值范围是多少？5.如图所示，电源电压保持不变。
闭合开关S，在滑动变阻器的滑片由中点向右移动的过程中，下列说法错误的是（）A．灯泡L的亮度不变B．电流表A1示数变大C．电流表A2示数变小D．电压表V示数不变6、小明同学想测量一个电路中灯的电流和电压，请把各元件连接起来。
并在右边方框中画出相应的电路图。
7、如右图中所示，要想把滑动变阻器连入电路中，并且当滑片P向右移动时电灯变亮，应该接哪二个接线柱。
8、按照电路图连接实物图。
连接电路时要注意：闭合开关前要将滑动变阻器的滑片P移到端；电流表和电压表的示数如图所示，则通过灯泡的电流和灯泡两端的电压分别是：和9．如图两个电路中，电源电压相等，闭合开关S，当滑片P都向右滑动时，灯泡L1和L2的亮度变化（）A．L1、L2都变亮B．L1、L2都变暗C．L1变亮，L2变暗D．L1变暗，L2的亮度不变10.如图所示，有灯泡L1、L2，开关S，电源，电压表、电流表，滑动变阻器和导线若干，要求：L1、L2并联，开关控制整个电路，电流表测总电流，电压表测L1的电压，滑动变阻器改变通过L2的电流。
中考物理专题复习：滑动变阻器的原理及其使用
中考物理专题复习：滑动变阻器的原理及其使用1.滑动变阻器的制作原理是通过改变连入电路中的________来改变________的。
为了使滑动变阻器对电路起到保护作用，一般将它________联在电路中，并且通常在使用前将滑片调到________的位置。
2.一位同学设计了一个风力测定仪，如图所示，O是转动轴，OC是金属杆，下面连接着一块受风板。
无风时OC是竖直的，风越强，OC杆偏转的角度越大。
AB是一段圆弧形电阻，P点是金属杆与圆弧形电阻相接触的点，电路中接有一个小灯泡，测风力时，闭合开关S即可。
通过分析可知：金属杆OC与弧形电阻AB组合在一起相当于一个_______，观察小灯泡的_______可以粗略地知道风力的大小。
若要得到更准确的结果，可采取的措施是_______。
3.如图所示，若要使滑动变阻器的滑片P向左滑动时，小灯泡变亮，那么可以将滑动变阻器的C接线柱与________接线柱接在电路的M、N两端。
如果小明把滑动变组器接入电路，发现电灯泡非常亮，且调节滑片无效，则他将________两个接线柱接入电路。
4.如图所示电路，电灯与滑动变阻器是________联的，滑动变阻器连人电路的有效电阻是________部分；闭合开关，滑片P向右移动时，变阻器接人电路的有效电阻________，电流表的示数________，电灯的亮度________。
5.滑动变阻器是靠改变电阻线在电路中的________，逐渐改变连入电路的电阻大小，从而逐渐改变电路中的________大小的；如图所示是一种调节收音机音量兼开关的调节器，它实际上是一个旋钮型变阻器．若接线片A、B已接入了电路，则顺时针转动旋钮触片时，收音机的音量将变________（填“大”或“小”）．6.如图甲是插入式电阻箱的结构示意图，它的最大电阻值是________Ω，图中A、B两个接线柱之间的电阻值是________Ω；乙图中电阻箱的示数是________Ω，它与滑动变阻器相比，最大好处是________。
2024年中考物理复习----滑动变阻器的最大功率
滑动变阻器的最大功率 一、要点解析 1.定值电阻的功率：P =I 2R 1，R 1不变，所以电流I 越大，功率越大，即当滑动变阻器阻值最小时，定值电阻的电功率最大。
2.滑动变阻器的功率：P =I 2R 2，因为电流I 随着R 2的变化而变化，所以我们要将公式变形：2222221122122U U P I R R R R R R R R ⎛⎫=== ⎪+⎝⎭++，由基本不等式可知：212122R R R R +≥ 当且仅当R 2=R 1时，“=”成立，即当R 2=R 1时，滑动变阻器的电功率有最大值：2max14U P R =。
我们将P -R 2图像画出，如图2所示，可知当R 2越接近R 1时，电功率越大。
图1 图2 图33.总功率P ，R 1的功率P 1，R 2的功率P 2随电流I 的变化情况：P =IU （U 为电源电压，恒定，所以图像为正比例函数）；P 1=I 2R 1（图像为过原点的二次函数，且开口向上）； P 2=U 2I =（U －U 1）I =UI －I 2R 1=－R 1221124U U I R R ⎛⎫-+ ⎪⎝⎭（图像为二次函数，开口向下，且有最大值2max 14U P R =）。
三者随电流 I 变化的图像如图3所示，其中甲为P -I 图，乙为P 1-I 图，丙为P 2-I 图。
二、典例引领例1.实验小组的同学设计了如图a 所示的电路，已知电源电压不变，滑动变阻器R 为“20Ω 2A ”，闭合开关S ，调节滑动变阻器滑片P 的位置，根据电路中电压表和电流表的数据描绘了如图b 所示的两条U -I 图线。
其中利用电压表V 1和电流表A 的数据描绘出甲图线，利用电压表V 2和电流表A 的数据描绘出乙图线。
求：（1）定值电阻R 2的阻值；（2）电源电压的大小及定值电阻R 1的阻值；（3）R 消耗的最大功率。
解析：（1）图乙是R 2的伏安特性曲线，则：222 1.0V 20.5A U R I ===Ω （2）图甲是V 1，即U 2+U p=U －IR 1，斜率是111 1.3V 1.0V 10.5A 0.2A U R I -===Ω- 与U 轴的交点为电源电压，即U =1.5 V（3）当R =R 1+R 2时，滑动变阻器上的电功率最大：22max 1.5V 30.1875W 123p P I R ⎛⎫==⨯Ω= ⎪Ω+Ω+Ω⎝⎭ 例2.（多选）某同学将一 直流电源的总功率 P E 、输出功率P R 和电源内部的发热功率P r ，随电流I 变化的图线画在同一坐标系内，如右图所示，根据图线可知（ ）A.反映P r 变化的图线是cB.电源电动势为8 VC.电源内阻为2ΩD.当电流为0.5 A 时，外电路的电阻为6 Ω解析：P r =I 2r 为二次函数图像即图线c ，故A 正确，代入图线上的点可以求得r =2Ω，故C 正确；P E =UI ，电源电压不变为正比例函数图像即图线a ，代入图线上的点可以求得U =4V ，故B 错；4V =260.5AU R R r r I -=-=-Ω=Ω外，故D 正确；选ACD 。
中考物理复习---变阻器专题汇编(含详细解析)
变阻器一．选择题1．如图所示电阻箱的读数是（）A．4102ΩB．2014ΩC．2104ΩD．2140Ω2．如图为某电位器的内部结构图，为满足顺时针旋转滑片而使该电位器电阻增大，则下列接线方法中正确的是（）A． B．C．D．3．滑动变阻器实现变阻是利用了改变接入电路中电阻线的（）A．材料B．长度C．粗细D．温度4．电位器是变阻器的一种，它可以用来改变收音机的音量．小红买了一个电位器，如图2所示．如果把它与灯泡串联起来，利用它改变灯的亮度，请仔细观察，现想使滑动触头顺时针转动，灯泡变暗，下列连法正确的是（）A．连接A、C B．连接B、C C．连接A、B D．以上都不正确5．下列图中，滑动变阻器的接线方法正确的是（）A．B．C．D．6．如图所示是滑动变阻器的结构示意图．当滑动变阻器中的滑片P向右滑动时，滑动变阻器接入电路中的电阻值变大的是（）A．B．C．D．7．滑动变阻器是电学的重要实验仪器，下列实验中滑动变阻器除了能够起到保护电路的作用外，还需要利用它来控制用电器两端的电压保持不变的是（）A．伏安法测量小灯泡在不同电压下的电功率B．伏安法测量定值电阻的阻值C．探究通过导体的电流与导体两端电压的关系D．探究通过导体的电流与导体电阻的关系8．如图所示，当变阻器的滑片P向右移动使得电路中电流变小，电路的E、F点与滑动变阻器接线柱的连接情况正确的是（）A．E接A、F接B B．E接A、F接D C．E接C、F接B D．E接C、F接D二．填空题9．如图所示的电阻箱的示数是Ω．10．人们发明了各种变阻器，其中实验室常使用的滑动变阻器是通过改变接入电路中电阻丝的，就改变了连入电路中的电阻值，从而控制电路中的变化．11．滑动变阻器是通过改变来改变电阻的．如图所示，若要使滑动变阻器的滑片P向A端滑动时，小灯泡变亮，那么可以将滑动变阻器的C接线柱与接线柱接在电路的M、N两端．12．电阻是导体对电流的作用，在图1中A、B为两根横截面积相同的铜线，则A铜线的电阻比B铜线的电阻（选填“大”、“小”）；如图2是电位器结构，a、b、c 是它的三个接线柱，若将b，c接入电路，逆时针转动旋钮时，按入电路的电阻值（选填“变大”、“不变”或“变小”）），或“ab”、“Pb”13．在如图所示的电路中，变阻器连入电路的电阻线是部分（选填“aP”当油箱中的液面下降时，电路中的电阻将，电表示数随之．（后两空均选填“变大”、“不变”或“变小”）14．如图所示收音机上调节音量的旋钮实际上是一个，它是通过改变导体的来改变电阻的．若将接线片B、C接入电路，则顺时针转动旋钮触片时，收音机的音量将变（“大”或“小”）．三．作图题15．如图所示，为某种调光型台灯中使用的电位器示意图．P为旋片，可随转动旋钮改变在碳膜（相当于一根电阻丝）上的位置，A、B分别连在碳膜两端．以笔画线将a图连在b图所示电路中，要求顺时针转动旋钮可使灯泡亮度增加．16．在图中，A、B、C、D是滑动变阻器的四个接线柱，请把滑动变阻器连入电路中，使开关S闭合后，当滑动P向左滑时，灯泡亮度增大．17．如图所示电路中，有一根导线尚未连接，请用笔画线代替导线补上．补上后要求：闭合电键S后，向左移动滑动变阻器的滑片，电流表的示数变大，小灯变亮．18．如图为滑动变阻器的简化图．为使滑片P向左移动时，滑动变阻器接入电路的电阻减小，请在图中画出接线方式．四．实验探究题19．小张在学习了电路后，想自制一个最大阻值为20Ω 的滑动变阻器，他查阅资料：1mm2的锰铜合金每1m 的电阻为0.0175Ω 左右；1mm2的镍铬合金每1m 的电阻为1Ω 左右．应该选择直径为1mm2的（选填“锰铜合金”或“镍铬合金”）材料比较合适．现有足够长的此类金属丝一捆，米尺、电压表、电流表、滑动变阻器（50Ω 1A）、开关、电源各一，导线若干，请你帮小张完成实验．（1）画出实验电路图．（2）说出实验步骤，并用测得的物理量表示需要取多长的金属丝．20．在收音机中，有一种叫电位器的变阻器．电位器的外形及其内部构造如图所示．图中A、B、C三个焊接点相当于变阻器的三个接线柱．使用电位器（1）只把A和C接入电路，旋动滑片时，是否能改变通过电位器的电流：；A．能B．不能C．无法确定（2）只把A和B接入电路，当顺时针旋动滑片时，电位器接入电路的电阻值．A．变大B．不变C．变小．21．如图为“用滑动变阻器改变电流”的实验．（1）在闭合开关前，滑片P应移动到最（填“左”或“右”）端．（2）滑片向A端滑动时，小灯泡（填“变亮”“变暗”或“不变”）（3）开始实验后，如果甲同学发现无论怎样移动滑片P，灯的亮度都不发生变化，而且一直很暗，这可能是．22．某班同学做“用滑动变阻器改变电流”的实验，电路如图所示．（1）连接实物时，开关应当，滑片P应移动最端（选填“左”或“右”）；（2）开始实验后，甲同学发现无论怎样移动滑片P，灯的亮度都不发生变化，而且一直很暗，这可能是．23．康康进行“改变小灯泡的亮度”的实验时，他已连接好了部分电路，如图所示．已知电源电压为3V且保持不变，小灯泡的正常发光电压为 2.5V，请你接着完成下列步骤：（1）电路中只缺少一根导线，请你用笔画线代替导线，将图甲中电路连接完整（要求：滑片向右滑动时，灯泡变亮）；（2）实验前，连接电路时开关S应当处于状态，应将滑片P置于电阻的位置；实验中，移动滑动变阻器的滑片P到某一位置，电压表的示数如图乙所示，此时灯泡两端电压是，为了测量小灯泡正常发光时的电压，应将滑片P向端移动（选填“左”或“右”）；（3）当电压表的示数如图乙所示时，电流表的示数如图丙所示，则通过小灯泡的电流大小为A．实验中小灯泡突然不亮了，但两表仍然有示数，原因是．五．解答题24．如图所示的电阻箱的示数是Ω．25．如图给出了两个滑动变阻器的结构示意图和它们连入电路的情况．若（a）图中滑片P向移动，连入的电阻将变大；若（b）图中欲使连入电阻变小，滑片P应向移动．某滑的字样，2A表示的意思是．动变阻器上铭牌上标有“50Ω 2A”26．用滑动变阻器改变小灯泡的亮度，指的是，“2A”指的是．（1）滑动变阻器上标有“20Ω 2A”的字样，“20Ω”（2）现再给电源、小灯泡（正常发光时的电流0.3A）、开关各一个，导线若干，请在图中用笔画线代替导线连接电路，要求：滑动变阻器的滑片向右移灯泡变暗．电流表测灯泡电流，电压表测灯泡两端的电压，请你把实物电路连接完整．（3）连接电路时，开关应，滑片应处于端（最左或最右）（4）小红正确连接电路闭合开关后，发现灯泡不亮，电流表无示数，电压表示数接近电源电压3V，出现故障的原因可能是A．灯泡短路B．灯泡断路C．变阻器短路D．变阻器断路．27．如图为滑动变阻器的结构示意图．若滑片P向右移动时：（1）当把C和B接入电路中时，连入电路的电阻丝的长度将，接入电路的电阻将；（2）当把D、A接入电路时，若滑片P向右移动时：连入电路的电阻丝的长度将，接入电路的电阻将；（3）当把A、B接入电路时，接入电路的电阻将．28．如图为亮度可调台灯的电路示意图，其中AB是一根电阻丝，B、C作开关使用，OP是滑动片，可绕0点旋转，P端与电阻丝接触良好．①将图中电路画完整．②连好电路后，滑片OP逆时针转动时，流过灯泡L的电流变（填“大”或“小”），此时电阻丝的电压（变大、变小）．参考答案与试题解析一．选择题1．如图所示电阻箱的读数是（）A．4102ΩB．2014ΩC．2104ΩD．2140Ω【分析】用各指针所指的示数乘以下面的倍数，然后将所有的数值相加，即为该电阻箱的读数．【解答】解：该电阻箱的示数为：2×1000Ω+0×100Ω+1×10Ω+4×1Ω=2014Ω．故选B．【点评】在计算电阻箱的读数时不要忘记乘以各指针所对应的倍数．2．如图为某电位器的内部结构图，为满足顺时针旋转滑片而使该电位器电阻增大，则下列接线方法中正确的是（）A． B．C．D．【分析】电位器是变阻器的一种，其原理是靠改变连入电路中电阻的长度来改变电阻的，故据图分析即可判断；【解答】解：A、此图中，变阻器的电阻全部接入电路，所以在旋转滑片时，电路的电阻不变，故A错误；B、此图中，滑片左边的电阻丝接入电路，所以当顺时针旋转时，接入电路的电阻变大，所以B正确；C、此图中，滑片右边的电阻丝接入电路，所以当顺时针旋转时，接入电路的电阻变小，故C 错误；D、此图中选择了三个接线柱，解法错误，故D错误；故选B．【点评】此题主要考查了电位器的使用，以及触头转动时，阻值大小的判断，与滑动变阻器类似．3．滑动变阻器实现变阻是利用了改变接入电路中电阻线的（）A．材料B．长度C．粗细D．温度【分析】滑动变阻器工作原理：移动滑片改变接入电路电阻丝的长度，来改变接入电路的电阻，来改变电路中的电流．【解答】解：滑动变阻器移动滑片时，不能改变接入电阻丝的材料和横截面积以及温度，只能改变接入电路电阻丝的长度，来改变接入电路的电阻和电流，故ACD错误、B正确．故选B．【点评】本题考查了滑动变阻器的原理，牢记滑动变阻器的工作原理是关键．4．电位器是变阻器的一种，它可以用来改变收音机的音量．小红买了一个电位器，如图2所示．如果把它与灯泡串联起来，利用它改变灯的亮度，请仔细观察，现想使滑动触头顺时针转动，灯泡变暗，下列连法正确的是（）A．连接A、C B．连接B、C C．连接A、B D．以上都不正确【分析】滑动变阻器的原理是靠改变连入电路中电阻的长度来改变电阻的，滑动变阻器的作用是通过改变电阻从而改变电路中的电流．【解答】解：滑动变阻器通过滑片的移动从而改变电阻，是由于当滑片移动以后改变了连入电路中电阻丝的长度；滑动触头顺时针转动时，灯泡变暗，说明电路中的电流减小，所以接入电路中的电阻应变大．应将左边部分接入电路，即连接A、B．故选C．【点评】此题主要考查了滑动变阻器的使用，以及滑动触头滑动时，阻值大小的判断．5．下列图中，滑动变阻器的接线方法正确的是（）A．B．C．D．【分析】滑动变阻器的原理是靠改变连入电路中电阻线的长度改变电阻，需按一上一下的原则接线．【解答】解：A、图中接了上面两接线柱，相当于导线，故A错误；B、图中接了下面两接线柱，相当于定值电阻，故B错误；C、图中下面接在了滑动变阻器的腿上，没有接在接线柱上，故C错误；D、图中滑动变阻器按一上一下原则接线，对电路起调节作用，故D正确．故选D．【点评】本题考查学生对变阻器的接法的了解，是一道基础题目．6．如图所示是滑动变阻器的结构示意图．当滑动变阻器中的滑片P向右滑动时，滑动变阻器接入电路中的电阻值变大的是（）A．B．C．D．【分析】滑动变阻器的原理是靠改变连入电路中的电阻丝的长度来改变电阻的，它的正确接法是“一上一下”．哪一段电阻丝被接入电路中是由下面的接线柱决定的．若接左下接线柱，滑片向右移动，电阻变大；若接右下接线柱，滑片向左移动，电阻变大．【解答】解：A、图中变阻器滑片向右滑动时，接入电路中的电阻丝变短，电阻值变小，不合题意；B、图中变阻器滑片向右滑动时，接入电路中的电阻丝变长，电阻值变大，符合题意；C、图中变阻器滑片向右滑动时，接入电路中的电阻丝变短，电阻值变小，不合题意；D、图中变阻器接下面两个接线柱，滑片滑动时不改变其阻值，不合题意．故选B．【点评】本题主要考查滑动变阻器的构造、工作原理、接线方法的了解和掌握．7．滑动变阻器是电学的重要实验仪器，下列实验中滑动变阻器除了能够起到保护电路的作用外，还需要利用它来控制用电器两端的电压保持不变的是（）A．伏安法测量小灯泡在不同电压下的电功率B．伏安法测量定值电阻的阻值C．探究通过导体的电流与导体两端电压的关系D．探究通过导体的电流与导体电阻的关系【分析】结合不同实验中，滑动变阻器所发挥的作用可做出判断．要知道在探究导体的电流与导体电阻关系时，应控制导体两端的电压不变．【解答】解：A、伏安法测量小灯泡在不同电压下的电功率实验中，需要不断改变小灯泡两端的电压，而不是控制电压不变，故A不合题意；B、伏安法测量定值电阻的阻值，利用变阻器调节电流和电压可得出多组数据进行多次测量，不是为了控制电压不变，故B不合题意；C、探究通过导体的电流与导体两端电压的关系，要控制电阻不变，需要不断改变导体两端的电压，而不是控制电压不变，故C不合题意；D、探究通过导体的电流与导体电阻的关系时，改变导体的电阻，需要控制导体两端的电压不变，故D符合题意．故选D．【点评】本题主要考查了滑动变阻器在不同的电学探究实验中所起的作用，要对相应的实验原理与过程有一个明确的认识．8．如图所示，当变阻器的滑片P向右移动使得电路中电流变小，电路的E、F点与滑动变阻器接线柱的连接情况正确的是（）A．E接A、F接B B．E接A、F接D C．E接C、F接B D．E接C、F接D【分析】滑动变阻器的原理是靠改变连入电路中的电阻丝的长度来改变电阻的，它的正确接法是“一上一下”．哪一段电阻丝被接入电路中是由下面的接线柱决定的．若接左下接线柱，滑片向右移动，电阻变大；若接右下接线柱，滑片向左移动，电阻变大．【解答】解：A、E接A、F接B时，连入电路中的是一个定值电阻（最大电阻），这种接法是不能变阻的，也就无法改变电流，这种接法不正确．B、E接A、F接D时，连入电路中的电阻丝是PA部分．当滑片向右滑动时，PA电阻丝长度变长，电阻变大，则电流变小，这种接法符合题意要求．C、E接C、F接B时，连入电路中的电阻丝是PB部分．当滑片P向右滑动时，PB电阻丝长度变短，电阻变小，则电流变大，这种接法不符合题意要求．D、E接C、F接D时，滑动变阻器被短路，这种接法是不能变阻的，也就无法改变电流，这种接法不正确．故选B．【点评】本题考查了滑动变阻器的原理和作用，能够正确判断哪一段电阻丝被连入电路中是本题的解题关键所在．二．填空题9．如图所示的电阻箱的示数是1615Ω．【分析】按照电阻箱的读数方法，用△所对的数字乘以下面的倍数，然后把他们相加，就得出电阻箱的示数．【解答】解：电阻箱的示数，R=1×1000Ω+6×100Ω+1×10Ω+5×1Ω=1615Ω．故答案为：1615．【点评】本题考查的是电阻箱的读数方法，在计算电阻箱的读数时不要忘记乘以各指针所对应的倍数，在现实生活中，水表的读数与之类似．10．人们发明了各种变阻器，其中实验室常使用的滑动变阻器是通过改变接入电路中电阻丝的长度，就改变了连入电路中的电阻值，从而控制电路中电流的变化．【分析】根据滑动变阻器的原理分析答题即可．【解答】解：滑动变阻器是通过改变接入电路中电阻丝的长度来改变接入电路的电阻，从而改变电路中的电流．故答案为：长度；电流．【点评】本题考查了滑动变阻器的工作原理，是一道基础题．11．滑动变阻器是通过改变接入电路中电阻丝的长度来改变电阻的．如图所示，若要使滑动变阻器的滑片P向A端滑动时，小灯泡变亮，那么可以将滑动变阻器的C接线柱与A 接线柱接在电路的M、N两端．【分析】（1）滑动变阻器的工作原理是靠改变接入电路电阻丝的长度，来改变电阻大小的；它的正确接法是“一上一下”．（2）滑动变阻器接入电路的阻值是由下方接线柱决定的：若滑片靠近下方接线柱，电阻减小；若远离下方接线柱，电阻变大．【解答】解：（1）滑动变阻器是靠改变接入电路中电阻丝的长度来改变电阻的；（2）滑片P向A端滑动时，灯泡变亮，说明电路中电流变大；根据欧姆定律可知，在电源电压不变时，电流变大，滑动变阻器接入电路的阻值变小，所以滑动变阻器的C接线柱与A接线柱接在电路的M、N两端．故答案为：接入电路中电阻丝的长度；A．【点评】本题考查了滑动变阻器的原理和正确连接的方法，能根据滑动变阻器的原理按要求正确接入电路是解决本题的关键．12．电阻是导体对电流的阻碍作用，在图1中A、B为两根横截面积相同的铜线，则A 铜线的电阻比B铜线的电阻大（选填“大”、“小”）；如图2是电位器结构，a、b、c 是它的三个接线柱，若将b，c接入电路，逆时针转动旋钮时，按入电路的电阻值变大（选填“变大”、“不变”或“变小”）【分析】（1）导体对电流的阻碍作用称为电阻；（2）导体的电阻大小与导体的长度、横截面积和材料有关；材料和横截面积相同的导体，长度越大，电阻越大；（3）若只将b、c接入电路，滑片右边的电阻丝接入电路，根据滑片的移动方向判断电阻的变化．【解答】解：（1）导体对电流的阻碍作用称为电阻；（2）A、B是两根横截面积相同的铜线，即导体A和B的材料和横截面积相同、长度不同，由图可知A的长度大于B的长度，所以A的电阻比B的电阻大．（3）若只将b、c接入电路，滑片右边的电阻丝接入电路；逆时针转动旋钮时，电位器接入电路的长度变长，电阻变大．故答案为：阻碍；大；变大；【点评】此题主要考查学生对于电阻的概念以及影响导体电阻大小的因素的理解和掌握），或“ab”13．在如图所示的电路中，变阻器连入电路的电阻线是Pb部分（选填“aP”、“Pb”当油箱中的液面下降时，电路中的电阻将变大，电表示数随之变小．（后两空均选填“变大”、“不变”或“变小”）【分析】根据汽油液面的变化判断滑动变阻器接入电路的阻值如何变化，应用欧姆定律判断电路电流如何变化，然后判断电流表示数如何变化．【解答】解：由图示可知，变阻器连入电路的电阻线是Pb部分，油箱内汽油的液面下降时，滑片向上移动，滑动变阻器连入电路的阻值变大，蓄电池电压不变，滑动变阻器接入电路的阻值变大，由欧姆定律可知，电路电流减小，电流表示数变小．故答案为：Pb；变大；变小．【点评】本题的关键是滑动变阻器的变阻原理：通过改变连入电阻丝的长度，改变阻值的大小，从而改变电路中的电流．14．如图所示收音机上调节音量的旋钮实际上是一个滑动变阻器，它是通过改变导体的长度来改变电阻的．若将接线片B、C接入电路，则顺时针转动旋钮触片时，收音机的音量将变大（“大”或“小”）．【分析】滑动变阻器的原理是靠改变连入电路中电阻的长度来改变电阻的，滑动变阻器的作用是通过改变电阻从而改变电路中的电流．【解答】解：（1）收音机上调节音量的旋钮实际上是一个滑动变阻器，它是通过滑片的移动来改变了连入电路中电阻丝长度的．（2）因为将接线片B、C接入电路，并顺时针转动旋钮触片时，BC段电阻丝变段，电阻变小，电流变大，收音机音量变大．故答案为：滑动变阻器；长度；大．【点评】本题主要考查学生对：滑动变阻器的原理的了解和滑动变阻器在电路中的作用．是一道基础题．三．作图题15．如图所示，为某种调光型台灯中使用的电位器示意图．P为旋片，可随转动旋钮改变在碳膜（相当于一根电阻丝）上的位置，A、B分别连在碳膜两端．以笔画线将a图连在b图所示电路中，要求顺时针转动旋钮可使灯泡亮度增加．【分析】顺时针转动旋钮OP可使灯泡亮度增加，电流变大，电阻变小，连入电路的部分应该是PA段，A接线柱一定接入，如果连入电位器的A、C，电位器相当于一个定值电阻，移动旋钮OP不能改变连入电路的电阻．所以把A、B连入电路．【解答】解：旋钮OP顺时针旋转时，灯泡变亮，原因是电流变大，电源电压不变时，电阻变小，一定连入了接线柱A，如果把A、C连在电路中，电位器相当于定值电阻，不符合题意．所以把A、B连入电路．故答案为：【点评】电位器是一个变形的滑动变阻器，能根据实际要求把滑动变阻器连入电路，调节灯泡的亮度．本题体现了物理和生活的密切关系．16．在图中，A、B、C、D是滑动变阻器的四个接线柱，请把滑动变阻器连入电路中，使开关S闭合后，当滑动P向左滑时，灯泡亮度增大．【分析】滑动变阻器的原理是靠改变连入电路中的电阻丝的长度来改变电阻的，它的正确接法是“一上一下”；哪一段电阻丝被接入电路中是由下面的接线柱决定的：滑片靠近下方接线柱接入电路的电阻变小，反之变大；根据灯泡的亮暗取决于实际功率的大小判断电路中电流的变大，根据欧姆定律判断电路中电阻的变化，进一步判断滑动变阻器接入电路电阻的变化，即可判断滑动变阻器的连接．【解答】解：当滑动P向左滑时，灯泡亮度增大说明灯泡的实际功率变大，根据P=I2R可知电路中的电流变大；根据I=可知电路中的电阻变小，即滑动变阻器接入电路的电阻变小，故滑动变阻器的左下方接线柱b必须接入电路，然后把上边任意一接线柱接入电路即可．如下图所示：【点评】本题考查了滑动变阻器的原理和作用，能够正确判断哪一段电阻丝被连入电路中是本题的解题关键所在．17．如图所示电路中，有一根导线尚未连接，请用笔画线代替导线补上．补上后要求：闭合电键S后，向左移动滑动变阻器的滑片，电流表的示数变大，小灯变亮．【分析】变阻器控制灯泡亮度应与灯泡串联，根据滑片P向左端滑动时小灯变亮，确定变阻器的接线柱．【解答】解：变阻器要控制灯泡的亮度，则变阻器应与灯泡串联，变阻器应“一上一下”接入电路中；由题可知，滑片P向左端滑动时，小灯变亮，电流表的示数变大，说明电流变大；结合欧姆定律可知，滑动变阻器接入电路的阻值应减小，故应将变阻器左下角接线柱接入电路．如图所示：【点评】本题考查了连接实物电路图，根据滑动变阻器用法及串联电路特点确定滑动变阻器的接法是正确解题的关键．18．如图为滑动变阻器的简化图．为使滑片P向左移动时，滑动变阻器接入电路的电阻减小，请在图中画出接线方式．【分析】滑动变阻器在电路中起分压限流的作用，与被控制电路串联，将变阻器连入电路时应采用“一上一下”两个接线柱的接法．【解答】解：为使滑片P向左移动时，滑动变阻器接入电路的电阻减小，即滑片左边的电阻丝一定接入电路，即按照“一上一下”的思路，即可以是AC接入电路，也可以是AD接入电路，如他所示：【点评】知道并理解滑动变阻器的解法是解决该题的关键．四．实验探究题19．小张在学习了电路后，想自制一个最大阻值为20Ω 的滑动变阻器，他查阅资料：1mm2的锰铜合金每1m 的电阻为0.0175Ω 左右；1mm2的镍铬合金每1m 的电阻为1Ω 左右．应该选择直径为1mm2的镍铬合金（选填“锰铜合金”或“镍铬合金”）材料比较合适．现有足够长的此类金属丝一捆，米尺、电压表、电流表、滑动变阻器（50Ω 1A）、开关、电源各一，导线若干，请你帮小张完成实验．（1）画出实验电路图．（2）说出实验步骤，并用测得的物理量表示需要取多长的金属丝．【分析】电阻丝应该选择电阻率大的电阻丝；可用滑动变阻器和待测电阻串联，用电压表和待测电阻并联，电流表测量电流，算出电阻，。
432滑动变阻器复习
1.改变电流(电压)。 2.保护电路。(开关闭合前，把阻值调到最大值)
变阻器的应用 调光台灯
调温电熨斗
调速器等
对电路的 保护作用
开关闭合前，把阻 值调到最大值
课堂练习：
1.下列说法正确的是∶ A.滑动变阻器比电阻箱更好 B. 两 个 粗 细 不 同 的 铜 导 线 ， 细 的 电阻更大一些 C.电阻箱能够逐渐地改变连入电 路的电阻 D.在连接电路、闭合开关之前， 应使滑动变阻器连入电路的电阻最大
C
D
AB
C
⑤ 用滑动变阻器
P
改变电流的情况
A
连入电路 的接线柱
A、D A、C B、D B、C A、B C、D
滑片向左滑
接入电路的阻值 变化
灯的亮度变化
AP、变小
变亮
AP、变小 BP、变大
变亮 变暗
BP、变大
变暗
AB、不变
不变
CD、不变
不变
D
B
接入电路 中的符号
滑动变阻器的连接方法
一上一下接电路， 阻值变化看下柱。 滑片远离阻值大， 滑片靠近阻值小。
A.逐渐变大 B.逐渐变小 C.保持不变 D.无法判断
A
P
5. 以下四种接法中，接法错误，不起电阻作
用，并造成电路中电流过大的是（ D）；只起定
值电阻作用，而不能改变电路中电流大小的
（ B ）。
A
B
C
D
滑动变阻器 电位器
电阻箱
滑片
金属杆
瓷 筒 线圈
A、B、C、D（接线柱）
C D
思考问题1
变阻器是根据什么原理制成的？ 在电路中的作用是什么？
1、滑动变阻器的原理
初三物理总复习3 电学中的滑动变阻器
甲乙电学中有关滑动变阻器的题目如图所示，电源电压保持不变，当滑片P向右移动时，滑动变阻器连入电路中的电阻变，电路中的电流变，R1两端的电压变，滑动变阻器两端的电压变；当滑片P向左移动时，滑动变阻器连入电路中的电阻变，电路中的电流变，R1两端的电压变，滑动变阻器两端的电压变。
结论：串联电路中，滑动变阻器电阻变大，电路中的电流变，滑动变阻器两端的电压变，定值电阻两端的电压变。
反之亦然。
1、滑动变阻器在电路中的作用：（1）；（2）；（3）；1、如图所示的电路中，电源两端的电压保持不变。
闭合开关S，将滑动变阻器的滑片P向右移动，下列说法正确的是：（）A、电压表V1与电压表V2的示数之和保持不变。
B、电压表V2与电流表A的示数之比保持不变。
C、电流表A的示数变小，电压表V1的示数变大。
D、电流表A的示数变小，电压表V2的示数变大。
2、如图所示，电源电压不变，当滑动变阻器滑片P向右移动时，电压表和电流表的示数变化是：（）A、V示数不变，A1示数不变，A2示数变小B、V示数变大，A1示数变小，A2示数变大C、V示数变小，A1示数变小，A2示数变大D、V示数不变，A1示数变小，A2示数变小3、如图所示，滑动变阻器的滑片在某两点间移动时，电流表的示数范围在2A至3A之间，电压表的示数范围在6V至9V之间．则定值电阻R的阻值及电源电压分别是………( )A．3Ω 15V B．6Ω 15V C．3Ω 12V D．6Ω 12V4、如图6所示电路，电源电压保持不变，当闭合开关S，调节滑动变阻器阻值从最大变化到最小，两个电阻的“U－I”关系图像如图7所示。
电源电压为 V,定值电阻R1的阻值为Ω,滑动变阻器R2的最大阻值为Ω5、如图所示，电源电压保持不变,R为定值电阻，在M、N两接线柱上接一个标有“6V 2W”灯泡，闭合开关S，灯泡恰好正常发光；如果在M、N两接线柱间换一个标“6V 3W”的灯泡，闭合开关S后，这只灯泡消耗的功率（）A．小于3W B．大于3W C．等于3W D．不能确定6、如图所示电路，电阻R1=8Ω，R2=10Ω，电源电压及定值电阻R的阻值未知．当开关S接位置1时，电流表示数0．2A．当开关S接位置2时，电流表示数可能值在 A到 A之间．7、在“探究一定电压下，电流与电阻的关系”的实验中，老师提供的实验器材有：电源（电压恒为4.5Ⅴ)，电流表、电压表各一个，开关一个，四个定值电阻(5Ω、10Ω、15Ω、20Ω)，两只滑动变阻器(规格分别为“20Ω2A”、“50Ω1A”)，导线若干。

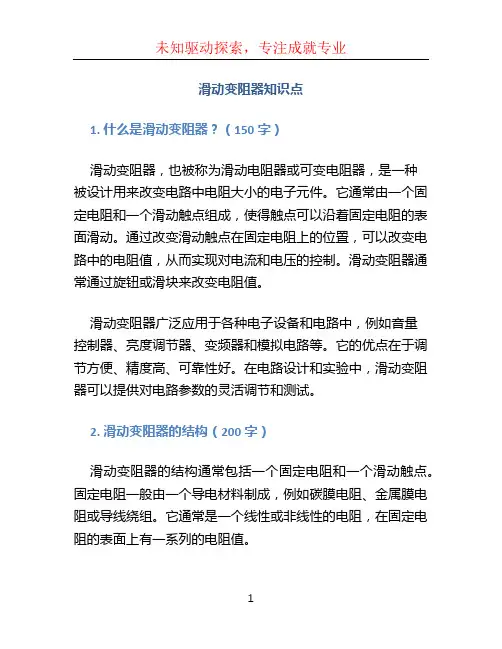

滑动变阻器知识点
滑动变阻器知识点1. 什么是滑动变阻器？（150字）滑动变阻器，也被称为滑动电阻器或可变电阻器，是一种被设计用来改变电路中电阻大小的电子元件。
它通常由一个固定电阻和一个滑动触点组成，使得触点可以沿着固定电阻的表面滑动。
通过改变滑动触点在固定电阻上的位置，可以改变电路中的电阻值，从而实现对电流和电压的控制。
滑动变阻器通常通过旋钮或滑块来改变电阻值。
滑动变阻器广泛应用于各种电子设备和电路中，例如音量控制器、亮度调节器、变频器和模拟电路等。
它的优点在于调节方便、精度高、可靠性好。
在电路设计和实验中，滑动变阻器可以提供对电路参数的灵活调节和测试。
2. 滑动变阻器的结构（200字）滑动变阻器的结构通常包括一个固定电阻和一个滑动触点。
固定电阻一般由一个导电材料制成，例如碳膜电阻、金属膜电阻或导线绕组。
它通常是一个线性或非线性的电阻，在固定电阻的表面上有一系列的电阻值。
滑动触点是滑动变阻器的关键部件，它通常由一个导电材料制成，例如碳、金属或碳复合材料。
滑动触点可以沿着固定电阻的表面滑动，并与固定电阻产生接触。
通过改变滑动触点在固定电阻上的位置，可以改变电路中的电阻值。
滑动变阻器的外部结构通常有旋钮和滑块两种形式。
旋钮是一种带有固定刻度的圆盘，通过旋转来改变滑动触点的位置。
滑块则是一种可以上下或左右滑动的杆状装置，通过滑动来改变触点的位置。
这两种结构在不同的应用场合下都有广泛的使用。
3. 滑动变阻器的工作原理（250字）滑动变阻器的工作原理可以通过电阻分压和驱动电流来解释。
当滑动变阻器用于电路的分压器时，固定电阻内部的电压根据欧姆定律可以得出：V = I * R，其中V是触点处的电压，I 是电流，R是滑动触点与电源和接地之间的电阻。
通过滑动触点的移动，改变滑动触点与电源和接地之间的电阻，从而改变触点处的电压。
当滑动触点在固定电阻的中点时，触点处的电压是固定电压的一半。
当滑动触点向电源端或接地端移动时，触点处的电压会相应增加或减小。
2023年中考物理二轮复习专题：动态电路分析
6．如图甲所示，为一个超声波加湿器内部湿度监测装置的简化电
路图。已知电源电压为12 V，定值电阻R0的阻值为30 Ω，湿敏电阻R
的阻值随相对湿度RH变化的关系图像如图8－乙所示。当相对湿度RH
增大时，湿敏电阻R的阻值___增__大___，电压表的示数____增__大__(前两空均
选填“增大”“减小”或“不变”)； 当相对湿度RH为20%时，电流表的 示数为____0_._2__A；当电压表示数为9 V时，相对湿度RH为___8_0__%__。
子正确的是
(A)
A．R1＝15 Ω、R2＝45 Ω B．R1＝15 Ω、R2＝60 Ω C．R1＝45 Ω、R2＝15 Ω D．R1＝60 Ω、R2＝15 Ω
5. 在图中，灯泡L1和灯泡L2是_并__联连接的。当开关K断开时，电 压表的示数将__变__小_；电流表A1的示数将__不__变_，电流表A2的示数 将变__小___(选填“增大”、“不变”或“减小”)。
二轮复习专题：动态电路分析
一．滑动变阻器引起的变化
1.如图，当滑片P向左移动时，A表和V表将如何变化。
V2
V1
R2
R1
V
A
A表变大，V表不变，V1表变大，V2表变小。
2.如图所示，R是一只光敏电阻，当光照射强度增大时，其电阻会 减小．闭合开关S，减小对光敏电的照射强度，电压表和电流表示 数的变化情况是（ D）
3.如图所示，电源电压保持不变，开关S始终闭合，当开关S1由断开
到闭合时，下列说法中正确的是 ( )
A
A．电路中的总电阻变小
B．电压表示数与电流表示数之比变小
C．电流表的示数变小
D．电压表的示数不变
4.如图所示，电源电压恒为12 V。当开关S1、S2闭合时，电流表示
2020高考物理一轮复习 专题8-3 滑动变阻器滑动引起的电路动态变化千题精练
【2019最新】精选高考物理一轮复习专题8-3 滑动变阻器滑动引起的电路动态变化千题精练一．选择题1．（2018云南玉溪调研）.在如图所示电路中，电压表，电流表均为理想电表，电源内阻不可忽略．开关S闭合后，在滑动变阻器R1的滑片P向右端滑动的过程中（）A．电压表的示数减小B．电压表的示数增大C．电流表的示数减小D．电流表的示数增大【参考答案】BD2．（2018河北衡水六调）某电路如图所示，电源电动势为E、内阻为r，定值电阻R1、R2，电位器(滑动变阻器)为R，L1是小灯泡，电压表和电流表均为理想电表。
当电位器的触片滑向b端时，下列说法正确的是 ( )A．小灯泡L1将变亮B．电压表示数与电流表A1示数的比值将变大C．电流表A1的示数将变大D．电源的总功率将变大【参考答案】ACD【命题意图】本题考查力的突变、瞬时作用、牛顿运动定律及其相关的知识点。
3. （2018高考成都一诊）如图所示的电路中，电源电动势E=4V，内阻r=1Ω,，定值电阻R0=1Ω,，R 为滑动变阻器,电容器的电容C=40μF。
闭合开关S,下列说法中正确的是A.将R 的阻值调至2Ω时,电容器的电荷量为8×10-5CB.将R 的阻值调至2Ω时,滑动变阻器的功率为最大值C.将R 的阻值调至2Ω时,电源的输出功率为最大值D.在R 的滑动触头P 由左向右移动的过程中,电容器的电荷量增加【参考答案】AB【命题意图】本题考查含电容器电路、直流电路动态分析、闭合电路欧姆定律、电容公式、电源输出电功率最大的条件及其相关的知识点。
【解题思路】将R的阻值调至2Ω时，由闭合电路欧姆定律，可计算出滑动变阻器中电流I==A=1A ，电容器两端电压U=IR=2V ，电容器的电荷量Q=CU=40×10-6×2C=8×10-5C ，选项A 正确；把定值电阻R0看作电源内阻的一部分，根据电源输出功率最大的条件，将R 的阻值调至2Ω时，外电阻R 等于定值电阻和内阻之和，滑动变阻器的功率为最大值，选项B 正确；将R 的阻值调至2Ω时，定值电阻和滑动变阻器相对于电池来说，是外电阻，大于电池内阻，电源的输出功率不是最大值，选项C 错误；在R 的滑动触头P 由左向右移动的过程中，滑动变阻器接入电路中的电阻值逐渐减小，电容器两端电压逐渐减小，根据公式Q=CU 可知，电容器的电荷量逐渐减小，选项D 错误。
滑动变阻器及变化电路专题
滑动变阻器及变化电路专题一、滑动变阻器阻值的变化问题1、 在如图1所示的电路中，R 1是定值电阻，电源电压U 保持不变，当 滑动变阻器滑片向右移动时，电压表、电流表的示数如何变化？2、 如图2所示。
当滑动变阻器滑片向右移动时，各电压表、电流表的示数如何变化？二、开关的闭合与断开问题3、在如图9所示的电路中，R 1、R 2是定值电阻，电源电压U 保持不变。
当开关S 1由断开变为闭合时，电压表、电流表的示数如何变化？三、滑动变阻器滑片移动对电路的影响4、如图4所示电路，电源电压不变，当滑动变阻器的滑片P 向右滑动时，各电表示数的变化情况是（）A ．A 表变小、V1表变大，V2表变小B ．A 表变大、V1表变大，V2表变小C ．A 表变小、V1表变小，V2表变大D ．A 表变大、V1表变小，V2表变大5、如图5所示电路中，电源电压保持不变，当开关S 闭合，滑动变阻器的滑片P 向右移动时，A 1表的示数_______,A 2表的示数_________,V 表的示数________。
（填“变大”“变小”或“不变”）练习：1、如图6所示的电路，开关S 闭合后，将滑动变阻器的滑片P 向右滑动的过程中，有关电流表和电压表的读数以及灯泡亮度的变化，叙述正确的是:（）A ．电流表的读数变大，电压表的读数变小，灯泡变暗;B ．电流表的读数变小，电压表的读数变大，灯泡变亮;C ．电流表、电压表的读数都变小，灯泡变暗;D ．电流表、电压表的读数都变大，灯泡变亮.2、如图7所示，电路中的电源电压保持不变，当滑动变阻器的滑片由图中位置向a 点移动时，电表V 1、V 2、A 的示数变化正确的是（）A ．V 1减小，V 2减小，A 增大B ．V 1增大，V 2减小，A 增大C ．V 1增大，V 2减小，A 减小D ．V 1减小，V 2增大，A 减小图4图5 图6 图73、如图8所示电路中，电源电压不变，闭合开关S 移动变阻器的滑片P 向左移动时，下列说法正确的是（）A ．A 表示数变大，V 表示数变大B ．A 表示数变小，V 表示数变小C ．A 表示数变大，V 表示数变小D ．A 表示数变小，V 表示数变大4、在图9所示的电路中，电源电压保持不变，当开关S 闭合，滑动变阻器的滑片P 向右移动时，电流表和电压表的示数的变化情况分别为：( )A ．A 的示数变小，V 表的示数变大;B ．A 的示数变大，V 表的示数变小;C ．A 的示数变小，V 表的示数不变;D ．A 的示数变小，V 表的示数变小.5、如图10所示，电源电压保持不变，当滑动变阻器滑片P 由左端向右移到中点的过程中，各电表示数变化情况是6、如图11所示的电路图中，当滑动变阻器的滑片P向下滑动时，电流表示数______,电压表示数_______ ，灯的亮度 ______7、如图12所示，电源电压不变，闭合开关、滑动变阻器的滑片由图示位置向中点移动的过程中，电流表示数______, 电压表示数_______ ，灯的亮度______ 8、如图13所示，电源电压保持不变时,当滑动变阻器滑片P 向右滑动过程中，电压表V示数_______ ,电流表A 1示数________,A 2示数 __________（填“变大”“变小”或“不变”）9、如图14所示电路，开关S 闭合，当变阻器的滑片P 向左滑动时，电流表示数______, 电压表示数 _______ ， 灯的亮度变 ______ 。
沪科版九年级探究电路专题复习课件(侧重点：滑动变阻器的使用)
链接中考
（2013•哈尔滨）如图所示电路，电源电压保持不变，其中 R0、R1为定值电阻，闭合开关，当把滑动变阻器的滑片从右 端调到左端过程中，下列说法中正确的是（ C ）
A．电流表A示数变小 B．电压表V1示数变小 C．电压表V2示数变小 D．R0两端的电压变小
解析：由电路图可知，三电阻串联，电压表 V1测R1两端的电压变化，电压表V2测R1和R2 两端的电压之和，电流表测电路中的电流； 根据滑片的移动确定接入电路电阻的变化， 电路总电阻的变化，根据欧姆定律可知电路 中电流的变化和两定值电阻两端的电压变化， 利用串联电路的电压特点判断电压表V2示数 的变化．
例2. 如果将图3中滑动变阻器的C、D两接线柱接 在电路中的MN间，为使电流表读数变小，问滑 片P应该（ D ）
A.向左滑动； B. 向右滑动； C. 向左、右均可以 D. 无法实现。
解析：电流表测量的是串联电路的电流，增大电路的 电阻，可使电流减小。滑动变阻器的C、D两接线柱接 在电路的MN间，电流流经整个电阻丝，移动滑片不能 改变有效电阻，所以不可能使电流表示数变化。
练习
如图所示所示电路U不变,R1=20Ω．滑动变阻器R2的滑片P在 两个端点a、b间滑动．电流表示数的变化范围为0.2A ～ 0.6A.求:(1)R2的最大阻值.(2)R1的两端电压变化范围. 解析： ①由图可知，R1与R2串联，当P在a点 时，只有R1工作，I=0.6A，那么电源电 压U源=IR1=0.6Ax20 Ω =12V， 当P在b点时， R1与R2串联， R2取 到最大阻值，电流为0.2A，即R2= U源/IR1=12V/0.2A -20Ω=40Ω； ②R1两端的电压的取值范围：I在0.2A~0.6A之间取值， 那么对应的U在4V~12V之间变化。
