专题11 交变电流(第05期)-2017届高三物理百所名校好题速递分项汇编(原卷版)
专题11 交变电流(第04期)-决胜2016年高考全国名校试题物理分项汇编(原卷版)
1、【浙江省桐乡第二中学等三校2014-2015学年高二上学期期中考试物理试题】可以将电压升高供给家用电灯的变压器是（）2、【福建省晨曦、冷曦、正曦、岐滨四校2015-2016年高三上学期期中联考理综物理】将图甲所示的正弦交流电压输入理想变压器的原线圈，变压器副线圈上接入阻值为10Ω的白炽灯（认为其电阻恒定），如图乙所示。
若变压器原副线圈匝数比为10：1，则下列说法正确的是：甲乙A.该交流电的频率为50HzB.灯泡消耗的功率为250WC.变压器原线圈中电流表的读数为0.5AD.流过灯泡的电流方向每秒钟改变100次3、【河南省商丘市2015届高三第二次模拟考试理科综合】如图甲所示的变压器电路中，理想变压器原、副线圈匝数之比为2：1，a、b输入端输入的电流如图乙所示，副线圈电路中电阻R=10Ω，电路中的电流表、电压表都是理想电表，下列说法正确的是（）A ．电流表的示数为26A B ．副线圈中电流的最大值为22AC ．副线圈中电流的有效值为6AD ．电压表的示数为106V4、【广东省深圳市宝安中学2016届高三10月月考理综】如图所示，甲为一台小型发电机构造示意图，线圈逆时针转动，产生的电动势随时间变化的正弦规律图象如图乙所示。
发电机线圈内阻为1 Ω，外接灯泡的电阻为9 Ω，则A ．电压表的示数为6VB ．发电机的输出功率为4WC ．在l.0×10-2s 时刻，穿过线圈的磁通量最大D ．在0.5×10-2s 时刻，穿过线圈的磁通量变化率最大5、【广东省深圳市宝安中学2016届高三10月月考理综】如图所示，有一矩形线圈，面积为S ，匝数为N ，整个线圈的电阻为r ，在磁感应强度为B 的磁场中，线圈绕OO'轴以角速度ω匀速转动，外电阻为R ，当线圈由图示位置转过90°的过程中，下列说法中正确的是（）A ．磁通量的变化量为ΔΦ=NBSB ．平均感应电动势为πωNBS E 2=C ．电阻R 所产生的焦耳热为RNBS 2)(2ω D ．通过电阻R 的电量为q =rR NBS +6、【内蒙古赤峰市宁城县2016届高三第一次统一考试物理试题】电流表、电压表均为理想电表，R是光敏电阻（其阻值随光强增大而减小）。
专题5.1 交变电流-2017年高中物理高二全国名校名卷试题分章节汇编(选修3-2)(解析版)
2017年高中物理选修3-2全国名校名卷试题分章节汇编（第01期）5.1 交变电流一、单选题1．一矩形线圈在匀强磁场中匀速转动，产生交流电的图象如图所示，由图可以知道（）A. 0.01s时刻线圈处于中性面位置B. 0.01s时刻穿过线圈的磁通量为零C. 该交流电流有效值为2AD. 该交流电流频率为50Hz【答案】 B考点：正弦式电流的最大值和有效值、周期和频率【名师点睛】本题关键是明确：当线圈位于中性面时，感应电动势最小，为零；当线圈与中性面垂直时，感应电动势最大。
2．下列关于家电的说法，正确的是（）A. 家用电器一般包含控制部分、工作部分和安全部分、抗干扰部分B. 抗干扰部分是使得家电不怕任何干扰C. 工作部分是家电的核心D. 安全部分是家电的核心【答案】 C【解析】家用电器一般包含控制部分、工作部分和安全部分，故A错误；抗干扰部分是使得家电不怕电压变化干扰，故B错误；工作部分是家电的核心，故C正确；安全部分则用于防止各种原因损害家电或者造成事故,故D错误。
所以C正确，ABD错误。
3．小型交流发电机中，矩形金属线圈在匀强磁场中匀速转动，产生的感应电动势与时间呈正弦函数关系，如图所示．此线圈与一个R＝10 Ω的电阻构成闭合电路，电路中的其他电阻不计．下列说法正确的是（）A. 交变电流的周期为0.125 sB. 交变电流的频率为8 HzC. 交变电流的有效值为2 AD. 交变电流的最大值为4 A【答案】 C【点评】本题考查了交流电最大值、有效值、周期、频率等问题，要学会正确分析图象，从图象获取有用信息求解．视频4．在一阻值为R＝10Ω的定值电阻中通入如图所示的交流电，则（）A. 此交流电的频率为0.5HzB. 此交流电的有效值约为3.5AC. 在2～4s内通过该电阻的电荷量为1CD. 在0～2s内电阻产生的焦耳热为25J【答案】ABC【解析】由图象可知其周期为2s，所以频率为0．5Hz，故A正确；根据图象可知，设交流电的有效值为I，根据电流的热效应得： 2221222T T I RI R I RT ＝，代入数据解得：I=2．52A=3．5A ，故B 正确；根据qI t＝得在2～4s 内通过该电阻的电荷量为：q=I 2t-I 1t=4×1-3×1c=1c ，故C 正确；根据焦耳定律得在0～2s 内电阻产生的焦耳热为：Q ＝I 2RT ＝（2．52）2×10×2J ＝250J ，故D 错误．故选ABC 。
2017届高考物理一轮复习 专题十一 交变电流
交变电流1.(2015广东理综,15,4分)图为气流加热装置的示意图,使用电阻丝加热导气管,视变压器为理想变压器,原线圈接入电压有效值恒定的交流电并保持匝数不变,调节触头P,使输出电压有效值由220 V降至110 V。
调节前后( )A.副线圈中的电流比为1∶2B.副线圈输出功率比为2∶1C.副线圈的接入匝数比为2∶1D.原线圈输入功率比为1∶2答案 C 电阻丝的阻值R可认为不变,由欧姆定律I=可知副线圈中的电流取决于副线圈的输出电压,故调节前后副线圈中电流之比为2∶1,A错误;再由P2=I2U2或P2=可知副线圈的输出功率之比应为4∶1,B错误;而理想变压器输入功率总是等于输出功率,故原线圈的输入功率之比也为4∶1,D错误;因原线圈的输入电压U1、匝数n1恒定,故由电压关系=可知副线圈的接入匝数比为2∶1,C正确。
2.(2015江苏单科,1,3分)一电器中的变压器可视为理想变压器,它将220 V交变电流改变为110 V。
已知变压器原线圈匝数为800,则副线圈匝数为( )A.200B.400C.1 600D.3 200答案 B 由理想变压器的变压比等于匝数比,即=,解得n2=n1=400,选项B正确。
3.(2015海南单科,10,5分)(多选)如图,一理想变压器原、副线圈匝数之比为4∶1,原线圈与一可变电阻串联后,接入一正弦交流电源;副线圈电路中固定电阻的阻值为R0,负载电阻的阻值R=11R0,是理想电压表。
现将负载电阻的阻值减小为R=5R0,保持变压器输入电流不变,此时电压表的读数为5.0 V,则( )A.此时原线圈两端电压的最大值约为34 VB.此时原线圈两端电压的最大值约为24 VC.原线圈两端原来的电压有效值约为68 VD.原线圈两端原来的电压有效值约为48 V答案AD 当R=5R0时,示数为5.0 V,所以输出电流I出=,U R0=I出R0=1 V,则变压器输出电压为6 V,由=得到输入电压的有效值为24 V,所以原线圈两端电压最大值为U1≈34 V,A正确,B错误。

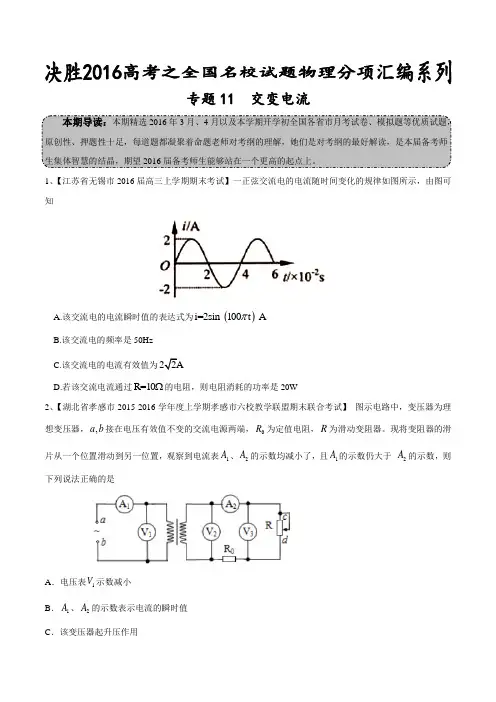

专题11 交变电流(第07期)-2016届高三物理百所名校好题速递分项解析汇编(原卷版)
专题11 交变电流1、【江苏省无锡市2016届高三上学期期末考试】一正弦交流电的电流随时间变化的规律如图所示，由图可知A.该交流电的电流瞬时值的表达式为()i=2sin 100t A πB.该交流电的频率是50HzC.该交流电的电流有效值为D.若该交流电流通过R=10Ω的电阻，则电阻消耗的功率是20W2、【湖北省孝感市2015-2016学年度上学期孝感市六校教学联盟期末联合考试】 图示电路中，变压器为理想变压器，,a b 接在电压有效值不变的交流电源两端，0R 为定值电阻，R 为滑动变阻器。
现将变阻器的滑片从一个位置滑动到另一位置，观察到电流表1A 、2A 的示数均减小了，且1A 的示数仍大于 2A 的示数，则下列说法正确的是A ．电压表1V 示数减小B ．1A 、2A 的示数表示电流的瞬时值C ．该变压器起升压作用D ．变阻器滑片是由d 端向C 端滑动3、 【江苏省扬州市2016届高三上学期期末检测物理试题】某一火警报警系统原理图如图所示，报警器未画出，a b 、接在电压311sin314()u t V =的正弦交流电源上，t R 为半导体热敏材料制成的传感器，t R 的电阻值随温度升高而减小，下列说法正确的是（ ）A 、电压表V 的示数为311VB 、电容器C 电容增大，灯L 变暗C 、t R 所在处出现火警时，电流表A 的示数增大D 、t R 所在处出现火警时，变压器输入功率减小 4、【江苏省南通市2016届高三第一次调研测试物理】如图所示的电路中，理想变压器原、副线圈的匝数比n 1:n 2=22:1，原线圈接u 1=220t π100sin 2（V ）的交流电，电阻R =10Ω，电流表、电压表均为理想电表，则A ．电压表的读数为102VB ．电流表的读数为22AC ．电阻R 消耗的功率为102WD ．变压器的输出功率为10W5、【常州市教育学会学业水平监测高三物理期末试卷】关于下列器材的原理和用途，正确的是( )A ．变压器可以改变交变电压但不能改变频率铝框磁电式仪表扼流圈 接高频交流电源真空冶炼炉变压器B．扼流圈对交流的阻碍作用是因为线圈存在电阻C．真空冶炼炉的工作原理是炉体产生涡流使炉内金属熔化D．磁电式仪表中用来做线圈骨架的铝框能起电磁阻尼的作用6、【2016年深圳市高三第一次调研考试理科综合测试】如图甲所示，理想变压器的原、副线圈匝数比n1∶n2＝10∶1，原线圈输入的交流电压如图乙所示，副线圈电路接有滑动变阻器R和额定电压为12V、工作时内阻为2 Ω的电动机．闭合开关，电动机正常工作，电流表示数这1A．则Ａ．副线圈两端电压为V Ｂ．电动机输出的机械功率为12WＣ．通过电动机的交流电频率为50Hz Ｄ．突然卡住电动机，原线圈输入功率变小7、【2016年3月广东高考全国卷适应性考试物理试题】如图（a）所示一理想自耦变压器，A、B端输入电压如图（b）所示，A1、A2和V1、V2分别是接入原线圈和副线圈中的理想交流电流表和电压表，其示数分别用I1、I2、U1、U2表示，R为定值电阻，现将滑片P从图示位置逆时针匀速转动，在P转动过程中，电流表和电压表均未超过其量程，下列选项中能正确反映I1、I2、U1、U2变化规律的是（）8、【福建省莆田市2016届高三毕业班3月质量检测理综】如图甲所示，理想变压器原、副线圈匝数比n1：n2=2：1，电压表和电流表均为理想电表，二极管为理想二极管，灯泡电阻R=55Ω，原线圈两端加如图乙所示的电压，下列说法正确的是AB．电压表的读数为110VC．灯泡L的功率为440WD．副线圈两端电压为9、【豫南九校联盟2015—2016学年下期第一次联考】如图所示a、b间接入正弦交流电，理想变压器右侧部分为一火灾报警系统原理图，R2为热敏电阻，随着温度升高其电阻变小，所有电表均为理想电表，电流表A2为值班室的显示器，显示通过R1的电流，电压表V2显示加在报警器上的电压（报警器未画出），R3为一定值电阻。

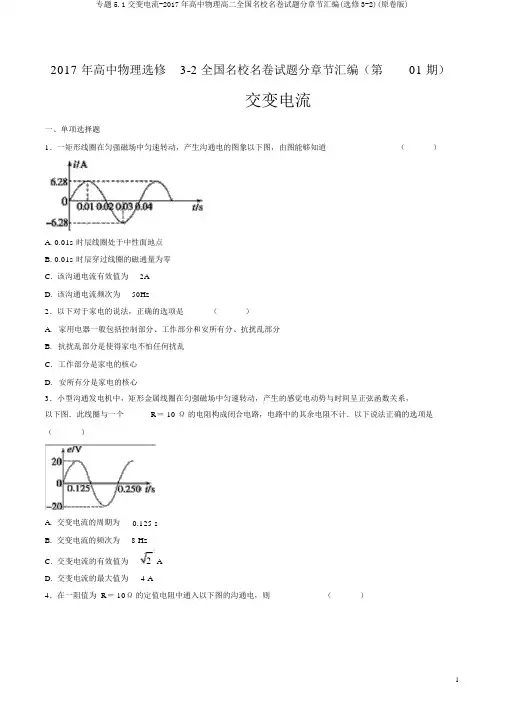

专题5.1交变电流-2017年高中物理高二全国名校名卷试题分章节汇编(选修3-2)(原卷版)
2017 年高中物理选修3-2 全国名校名卷试题分章节汇编（第01 期）交变电流一、单项选择题1．一矩形线圈在匀强磁场中匀速转动，产生沟通电的图象以下图，由图能够知道（）A. 0.01s 时辰线圈处于中性面地点B. 0.01s 时辰穿过线圈的磁通量为零C. 该沟通电流有效值为2AD. 该沟通电流频次为50Hz2．以下对于家电的说法，正确的选项是（）A.家用电器一般包括控制部分、工作部分和安所有分、抗扰乱部分B.抗扰乱部分是使得家电不怕任何扰乱C.工作部分是家电的核心D.安所有分是家电的核心3．小型沟通发电机中，矩形金属线圈在匀强磁场中匀速转动，产生的感觉电动势与时间呈正弦函数关系，以下图．此线圈与一个R＝ 10 Ω的电阻构成闭合电路，电路中的其余电阻不计．以下说法正确的选项是（）A. 交变电流的周期为0.125 sB. 交变电流的频次为8 HzC. 交变电流的有效值为 2 AD. 交变电流的最大值为 4 A4．在一阻值为 R＝ 10Ω的定值电阻中通入以下图的沟通电，则（）A. 此沟通电的频次为B. 此沟通电的有效值约为C. 在 2～ 4s 内经过该电阻的电荷量为1CD. 在 0～ 2s 内电阻产生的焦耳热为25J5．对于家庭安全用电，以下做法正确的选项是（）A.将挪动插座远离水池B.用湿抹布擦去工作中电器上的尘埃C.使用洗衣机时，电器外壳不接地D.消毒碗柜、电饭煲和电冰箱同时使用一个挪动插座6．对于保险丝，以下说法中正确的选项是（）A.电路中有了保险丝，就能起到保险作用B.采用额定电流越小的保险丝，就越好C.选择合适规格的保险丝，才能够既不阻碍供电，又能起到保险的作用D.以上说法都不对7．以下图片中，用来将其余形式的能量变换为电能的设施是（）A. B. C. D.8．在家庭安全用电中，以下做法正确的选项是（）A. B. C. D.9．一台小型发电机产生的电动势随时间变化的正弦规律图象如图甲所示．已知发电机线圈内阻为Ω，现外接一只电阻为Ω的灯泡，如图乙所示，则（）学——科网A. 电路中的电流方向每秒钟改变50 次B.电压表 V 的示数为 220 VC.灯泡实质耗费的功率为 440WD. 发电机线圈内阻每秒钟产生的焦耳热为20J10．一个按正弦规律变化的沟通电的图象以下图，由图象可知①该交变电流的频次为0.2 Hz②该交变电流的有效值为14.1 A③该交变电流的刹时价表达式为i＝ 20sin 0.02t (A)④ t ＝T时辰，该交变电流的大小与其有效值相等（）8A. ①②B. ②④C. ③④D. ①③11 ．如图所示，理想变压器原线圈匝数n1=1100匝，副线圈匝数n2=180匝，交流电源的电压U1 220 2sin120tV ，电阻R=45Ω，电压表、电流表均为理想电表，则（）A.沟通电的频次为50HzB. A1 的示数约为C. 该交变电压不可以加在耐压值为300V 的电容器上D. V 的示数为36V12．一闭合矩形线圈abcd 绕垂直于磁感线的固定轴oo`匀速转动，线圈平面位于如图（甲）所示的匀强磁场中。
专题11 交变电流(第02期)-2017届高三物理百所名校好题速递分项汇编(原卷版)
一、选择题1.【湖北省孝感高级中学2017届高三9月调考】如图所示，一个匝数为N=100匝的线圈以固定转速50转/秒在匀强磁场中旋转，其产生的交流电通过一匝数比为n 1：n 2=10：1的理想变压器给阻值R=20Ω的电阻供电，已知电压表的示数为20V ，从图示位置开始计时，则下列说法正确的是A ．t=0时刻流过线圈的电流最大B ．原线圈中电流的有效值为10AC WbD ．理想变压器的输入功率为10W2.【湖南省长沙市长郡中学2017届高三上学期第二次周测】如图甲所示，交流电发电机的矩形线圈边长ab=cd =0.2m ，ad=bc =0.4m ，线圈匝数为50匝，线圈的总电阻r =1Ω，线圈在磁感应强度B =0.2T 的匀强磁场中绕垂直磁场的虚线轴以100/r s π的转速匀速转动，外接电阻R =9Ω，电压表为理想交流电表，则A 、图甲中交流电压表的示数为B 、图甲中电阻R 上消耗的电功率为C 、如图乙所示，在外电路接上原副线圈匝数比12:3:1n n =的理想变压器时，电阻R 上消耗的电功率最大D 、如图乙所示，在外电路接上原副线圈匝数比12:1:3n n =的理想变压器时，电阻R 上消耗的电功率最大3.【贵州省遵义航天高级中学2017届高三第一次模拟考试理科综合】图甲左侧的调压装置可视为理想变压器，负载电路中R =55Ω，A 、V 为理想电流表和电压表，若原线圈接入如图乙所示的正弦交变电压，电压表的示数为110V ，下列表述正确的是( )A ．电流表的示数为2AB ．原、副线圈匝数比为1∶2C ．电压表的示数为电压的有效值D ．原线圈中交变电压的频率为100Hz4.【黑龙江省大庆中学2016届高三上学期期末考试】）如图所示，理想变压器原、副线圈的匝数比为10：1，b 是原线圈的中心抽头，电压表和电流表均为理想电表，从某时刻开始在原线圈c 、d 两端加上交变电压，其瞬时值表达式为u 1＝2202sin100πt （V ），则A. 当单刀双掷开关与a 连接时，电压表的示数为22VB. 当t ＝6001s 时，c 、d 间的电压瞬时值为110V C. 单刀双掷开关与a 连接，在滑动变阻器触头P 向上移动的过程中，电压表和电流表的示数均变小D. 当单刀双掷开关由a 扳向b 时，电压表和电流表的示数均变小5.【福建省三明市2016届普通高中毕业班5月质量检查理科综合】）变压器除了有改变电压、电流作用外，还有变换负载的阻抗作用，以实现阻抗匹配。
2017届高三物理第04期好题速递分项解析汇编专题11交变电流含解析
专题11 交变电流1.【辽宁省沈阳市东北育才学校2017届高三上学期第二次模拟考试】理想变压器原、副线圈匝数之比为2:1，原线圈接入如图乙所示的正弦式交流电压，副线圈接一个55=R 的负载电阻，电流表、电压表均为理想电表，则下述结论正确的是（ ）A ．副线圈中电压表的读数为110VB ．副线圈中输出交流电的频率为0.02H ZC ．原线圈中电流表的读数为0.5AD ．原线圈中的输入功率为220W【答案】AD考点：变压器的构造和原理、正弦式电流的图象和三角函数表达式2.【山东省实验中学2017届高三第一次诊断性考试】在如图所示的电路中，理想变压器的匝数比为2：l ，四个标有“6V ，6W ”的完全相同的灯泡L 1、L 2、L 3、L 4，按如图的方式接入电路，其中L 1恰能正常发光。
忽略灯泡电阻随电压的变化。
电路中的电表均为理想交流电表，则下列选项中正确的是A ．L 2、L 3、L 4均正常发光B．电流表示数为0.5AC．m、n两点间所加的电压为14VD．整个电路消耗的总功率为18 W【答案】C考点：变压器的构造和原理、电功、电功率3.如图所示为小型旋转电枢式交流发电机的原理图，匝数n=100匝，电阻为r=1Ω的矩形线圈在匀强磁场中，绕垂直于磁场方向的固定轴OO′匀速转动，线圈两端经集流环和电刷与电路连接，定值电阻R1=6Ω，R2=3Ω，其他电阻不计，线圈匀速转动的周期T=0.2s．从线框与磁场方向平行位置开始计时，线圈转动的过程中，理想电压表的示数为2V．下列说法中正确的是（）A．电阻R1上的电功率为23WB．t=0.4s时，电阻R2两端的电压瞬时值为零C．从开始计时到1/ 20 s通过电阻R2的电荷量为2 10 CD．若线圈转速增大为原来的2倍，线圈中产生的电动势随时间变化规律为2cos20πt （V）【答案】AD考点：交流电的变化规律4.【河北省沧州市第一中学2017届高三11月月考】图甲中的变压器为理想变压器，原线圈匝数n1与副线圈匝数n2之比为10:1，变压器的原线圈接如图乙所示正弦交流电，电阻R1=R2=R3=20Ω和电容器C连接成如图所示甲的电路，其中电容器的击穿电压为8V,电压表V为理想交流电表，开关S处于断开状态，则（）A．电压表V的读数约为7.07 VB．电流表A的读数为0.05 AC．电阻R2上消耗的功率为2.5 wD．若闭合开关S，电容器会被击穿【答案】AC【解析】开关断开时，副线圈为R1和R2串联，电压表测量R2的电压，由图可知原线圈电压为，所以副线圈电压为V，则R2的电压为V≈7.07V，故A正确；由A的分析可知，副线圈电流为考点：交流电；变压器欢迎您的下载，资料仅供参考！。
专题11 交变电流(第06期)-2017届高三物理百所名校好题速递分项汇编(解析版)
专题11 交变电流1．【2017·哈尔滨市第六中学上学期期末考试】如图所示，理想变压器原线圈与电阻R0串联，原、副线圈的匝数比为20∶1，b是原线圈的中心抽头，副线圈连接滑动变阻器、电流表和电压表，电表均为理想交流电表。
已知交流电源电压瞬时值表达式为u＝2202sin100πt（V）。
将单刀双掷开关K扳向a后，下列说法中正确的是A．电压表的示数为11 VB．通过滑动变阻器R的交流电的频率为100 HzC．若将滑动变阻器的滑片下移，则电压表的示数减小，R0功率增大D．若将单刀双掷开关由a扳向b，则电流表的示数减小【答案】C考点：变压器；电路的动态分析【名师点睛】电路的动态变化的分析，总的原则就是由部分电路的变化确定总电路的变化的情况，再确定其他的电路的变化的情况，即先部分后整体再部分的方法。
2．【2017·山西省重点中学协作体高三上学期期末联考】如图甲为理想变压器的示意图，其原、副线圈的匝数比为4：1，电压表和电流表均为理想电表，R1为阻值随温度升高而变小的热敏电阻，R1为定值电阻．若发电机向原线圈输入如图乙所示的正弦交流电．下列说法中正确的是( )AB．变压器原、副线圈中的电流之比为4：lC．t=0.0ls时，发电机的线圈平面位于中性面D．R1温度升高时，变压器的输入功率变小【答案】C考点：交流电；变压器【名师点睛】根据图象准确找出已知量，是对学生认图的基本要求，准确掌握理想变压器的特点及电压、电流比与匝数比的关系，是解决本题的关键。
3．【2017·株洲市高三教学质量统一检测】某同学在实验室中研究远距离输电。
由于输电线太长，他将每100 米导线卷成一卷，共卷成8 卷来代替输电线路（忽略输电线路的自感作用）。
第一次直接将输电线与学生电源及用电器相连，测得输电线上损失的功率为P1。
第二次采用如图所示的电路输电，其中理想变压器T1与电源相连，其原、副线圈的匝数比为n1：n2，理想变压器T2与用电器相连，测得输电线上损失的功率为P2。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、选择题
1.【山东省潍坊实验中学2017届高三上学期第三次检测】某小型交流发电机的示意图，其矩形线圈abcd的
面积为S＝0.03 m2，共有10匝，线圈总电阻为r＝1 Ω，线圈处于磁感应强度大小为
π2
2
T的匀强磁场中，可绕与磁场方向垂直的固定对称轴OO′转动，线圈在转动时可以通过滑环和电刷保持与外电路电阻R＝9 Ω的连接。
在外力作用下线圈10π rad/s绕轴OO′匀速转动时，下列说法中正确的是
A．电阻R的发热功率是3.6 W
B．交流电流表的示数是0.6 A
C．用该交流发电机给电磁打点计时器供电时，打点的时间间隔一定为0.02 s
D．如果将电阻R换成标有“6 V 3 W”字样的小灯泡，小灯泡能正常工作
2.【山东省潍坊实验中学2017届高三上学期第三次检测】如图所示，理想变压器的输入端电压u=311 sin100πt(V) ，原副线圈的匝数之比为n1 :n2=10:1 ；若图中电流表读数为3A ，则
A.电压表读数为22V
B.电压表读数为31.1V
C.变压器输出功率为44W
D.变压器输入功率为66W
3.【内蒙古赤峰二中2017届高三上学期第三次模拟考试】(多选)如图甲所示，理想变压器原、副线圈的匝数比为5∶1，原线圈接交流电源和交流电压表，副线圈与热水器、抽油烟机连接．已知副线圈上的电压按图乙所示规律变化，现闭合开关S接通抽油烟机，下列说法正确的是
A．电压表示数为220 V
B．副线圈上电压的瞬时值表达式u＝2202sin (100πt)V
C．热水器消耗的功率变大
D．变压器的输入功率增大
4.【江西省吉安市第一中学2017届高三上学期第二次段考】如图甲为一火灾报警系统，其中R0为定值电阻，R为热敏电阻，其阻值随温度的升高而减小．理想变压器原、副线圈匝数比为5：1，副线圈输出电压如图乙所示，则下列说法正确的是（）
A．原线圈输入电压有效值为V
B．副线圈输出电压瞬时值表达式cos（100πt）V
C．R处出现火情时原线圈电流增大
D．R处出现火情时电阻R0的电功率增大
5.【山东省寿光现代中学2017届高三12月月考】如图甲所示，理想变压器原副线圈匝数比为10：1，
120
R=Ω，
230
R=Ω，C为电容器，已知通过
1
R的正弦交流电如图乙所示，则
A．交流电的频率为0.02Hz
B．原线圈输入电压的最大值为200V
C．电阻
1
R的电功率为10W
D ．通过2R 的电流始终为零
6.【湖南省五市十校教研教改共同体2017届高三12月联考】如图所示，理想变压器初、次级线圈分别接有R 1、R 2，R 1=R 2=10Ω，初、次级线圈的匝数之比N 1: N 2=2:1，R 2两端电压为10V ，则R 1两端的电压为（ ）
A ．5V
B ．10V
C ．15V
D ．20V
7.【福建省厦门第一中学2017届高三12月月考】如图甲的电路，已知电阻12R R R ==，和1R 并联的D 是理想二极管（正向电阻可视为零，反向电阻为无穷大），在A 、B 之间加一个如图乙所示的交变电压（电压为正值时，0AB U >）。
由此可知
A ．在A 、
B 之间所加的交变电压的周期为2s
B ．在A 、B 之间所加的交变电压的瞬时值表达式为50(V)u t π=
C ．加在1R 上电压的有效值为10V
D ．加在2R 上电压的有效值为8.【福建省厦门第一中学2017届高三12月月考】如图甲所示的电路中，理想变压器原副线圈匝数比为5:1，原线圈接入图乙所示的电压，副线圈接火灾报警系统（报警器未画出），电压表和电流表均为理想电表，0R 为定值电阻，R 为半导体热敏电阻，其阻值随温度的升高而减小，下列说法正确的是
A ．图乙中电压的有效值为220V
B ．电压表的示数为44V
C ．R 处出现火警时电流表示数增大
D ．R 处出现火警时电阻0R 消耗的电功率增大
9.【福建省厦门第一中学2017届高三12月月考】如图为学校配电房向各个教室的供电示意图，T 为理想变
压器，1V 、1A 为监控市电供电端的电压表和电流表，2V 、2A 为监控校内变压器输出端的电压表和电流表，
1R 、2R 为教室的负载电阻，3V 、3A 为教室内的监控电压表和电流表，配电房和教室间有相当长的一段距
离，则当开关S 闭合时，以下说法错误的是
A ．电流表1A 、2A 和3A 的示数都变大
B ．只有电流表1A 的示数变大
C ．电压表3V 的示数变小
D ．电压表2V 和3V 的示数都变小
10.【湖南省衡阳市第八中学2017届高三实验班上学期第四次月考】某兴趣小组用实验室的手摇发电机和一个可看作理想的小变压器给一个灯泡供电，电路如图，当线圈以较大的转速n 匀速转动时，额定电压为U 0的灯泡正常发光，电压表示数是U 1．巳知线圈电阻是r ，灯泡电阻是R ，则有
A ． 变压器输入电压的瞬时值是u=U 1sin2πnt
B ． 变压器的匝数比是U 1：U 0
C ． 电流表的示数是
D ． 线圈中产生的电动势最大值是
E m =
U 1
11.【辽宁省庄河市高级中学2017届高三12月月考】如图所示，理想变压器原.副线圈的匝数比
12:10:1n n =，b 是原线圈的中心抽头，图中电表均为理想的交流电表，从某时刻开始在原线圈c.d 两端
加上()1t V u π=的交流电压，开始时单刀双掷开关与b 连接，下列说法中正确的是（ ）
A.1
400
t s =
时，cd 间电压的瞬时值为220V
B.电压表的示数为
C.若将滑动变阻器的滑片向上移，电压表和电流表的示数都变大
D.若单刀双掷开关由b 拨向a 后，电压表示数和电流表示数都变小
12.【广西桂林中学2017届高三12月月考】如图所示，电路中的电阻的阻值为R =100Ω，电流表为理想电流
表，在a 、b 之间接入电压()U t V π=的交流电源，则
A ．电流表的示数为2.2 A
B ．t =0.01s 时，电流表的示数为零
C ．若产生该交流电的发电机的线框转速提高一倍，其他条件不变，则电流表的示数也增大一倍
D ．若将电阻换成200Ω，则电源的输出功率变为原来的两倍
：。
