脚手架工程实训教程
脚手架工程施工技术培训
一、脚手架的一般认识——盘扣式脚手架
盘扣脚手架的型号，根据《承插型盘扣式钢管支架构件》 JG/T503-2016，主要分为Z型和B型两类。 Z型：就是市场上常说的60系列的， 也就是说，立杆直径是60.3mm，主要用于重型支撑，如桥梁工程中。 B型：也就是48系列的，立杆直径48.3mm，主要用于房建，地铁结构与装饰装修，舞台灯光架等领域。根据盘扣式脚手架 立杆连接方式，又分为外套筒连接与内连接棒连接两种形式。目前市场上60系列的盘扣脚手架一般采用内连接；48系列盘扣 脚手架一般是外套筒连接。
二、脚手架的规范要求——碗扣式脚手架
材料要求
1、钢管应采用现行国家标准《直缝电焊钢管》 GB/T13793或《低压流体输送用焊接钢管》GB/T3091中规 定的普通钢管，其材质应符合下列规定:
（1）水平杆和斜杆钢管材质应符合现行国家标准《碳素 结构钢》GB/T700中Q235级钢的规定;
（2）当碗扣节点间距采取0.6m模数设置时，立杆钢管材 质应符合现行国家标准《碳素结构钢》GB/T700中Q235级 钢的规定;
外套筒连接
内连接棒连接
一、脚手架的一般认识——其它脚手架
轮扣式脚手架
门式脚手架
目录页
ContentsPage
第一部分
一般认识
第二部分
规范要求
第三部分
搭设要求
第四部分
验收要求
第五部分
拆除要求
第六部分
事故案例
二、脚手架的规范要求——统一要求
脚手板的材质应符合下列规定: （1）脚手板可采用钢、木或竹材料制作，单块脚手板的质量 不宜大于30kg; （2）钢脚手板材质应符合现行国家标准《碳素结构钢》 GB/T700中Q235级钢的规定，冲压钢脚手板的钢板厚度不宜小于 1.5mm，板面冲孔内切圆直径应小于25mm； （3）木脚手板材质应符合现行国家标准《木结构设计规范》 GB50005中Ia级材质的规定，脚手板厚度不应小于50mm,两端宜 各设直径不小于4mm的镀锌钢丝箍两道; （4）竹串片脚手板和竹笆脚手板宜采用毛竹或楠竹制作；竹 串片脚手板应符合现行行业标准《建筑施工竹脚手架安全技术规范 》JGJ254的规定。
搭脚手架实训报告
搭脚手架实训报告一、实训背景脚手架是建筑工程中常用的搭建工具，用于支撑工人进行施工作业。
为了提高学生的实际操作能力，我校组织了搭脚手架的实训活动。
本报告将详细介绍这次实训的过程、目标以及实训成果。
二、实训目标通过参与搭脚手架的实训，学生应能够：1. 熟悉脚手架的基本搭建原理和安全规范；2. 能够正确选择和使用搭脚手架所需的材料和工具；3. 掌握搭建脚手架的步骤和技巧；4. 提高对脚手架施工质量和安全的监控能力。
三、实训过程1. 理论学习在实训之前，我们先进行了脚手架搭建的理论学习。
通过教室上课和图书馆自习，我们对脚手架搭建的基本要求、安全规范等进行了学习和了解。
2. 实践操作实训开始后，我们由老师指导，分成小组进行实际操作。
首先，我们进行了模拟实训，模拟了实际施工现场的环境和操作流程。
我们学会了如何选择和准备所需的材料和工具，并按照规范进行了搭脚手架的操作。
3. 实际施工在模拟实训后，我们进入了真实的施工环节。
我们前往学校工地，实际搭建脚手架并参与相关施工作业。
在施工过程中，我们要求严格按照安全规范进行操作，并注意和其他施工人员的配合。
四、实训成果经过本次实训，我和我的同学收获了许多。
首先，我们对脚手架的搭建原理和安全规范有了更深入的了解，并能够熟练选择和使用其中的材料和工具。
其次，在实际操作中，我们学会了如何高效地搭建脚手架，并且能够根据施工要求进行相应的调整和改进。
最重要的是，我们提高了对脚手架施工质量和安全的监控能力，增强了团队合作和沟通的能力。
五、反思与总结通过这次搭脚手架的实训，我深刻体会到了实践的重要性。
仅仅掌握理论知识是不够的，只有通过实际操作才能真正掌握和应用所学的技能。
同时，我也意识到安全是施工中最重要的因素，我们必须始终坚守安全规范，确保自己和他人的身体健康。
六、展望通过这次实训，我相信我和我的同学们对搭脚手架有了更深入的了解，我们也增加了对建筑施工的兴趣和热情。
未来，我们将继续努力学习，不断提升自己的实际操作能力，为将来的工作打下坚实的基础。

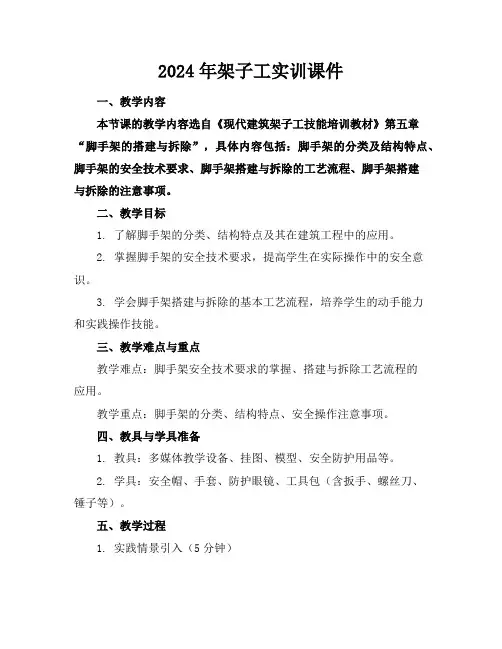

2024年架子工实训课件
2024年架子工实训课件一、教学内容本节课的教学内容选自《现代建筑架子工技能培训教材》第五章“脚手架的搭建与拆除”，具体内容包括：脚手架的分类及结构特点、脚手架的安全技术要求、脚手架搭建与拆除的工艺流程、脚手架搭建与拆除的注意事项。
二、教学目标1. 了解脚手架的分类、结构特点及其在建筑工程中的应用。
2. 掌握脚手架的安全技术要求，提高学生在实际操作中的安全意识。
3. 学会脚手架搭建与拆除的基本工艺流程，培养学生的动手能力和实践操作技能。
三、教学难点与重点教学难点：脚手架安全技术要求的掌握、搭建与拆除工艺流程的应用。
教学重点：脚手架的分类、结构特点、安全操作注意事项。
四、教具与学具准备1. 教具：多媒体教学设备、挂图、模型、安全防护用品等。
2. 学具：安全帽、手套、防护眼镜、工具包（含扳手、螺丝刀、锤子等）。
五、教学过程1. 实践情景引入（5分钟）通过展示建筑工地脚手架搭建与拆除的图片和视频，让学生了解脚手架在建筑工程中的重要作用。
2. 理论知识讲解（15分钟）介绍脚手架的分类、结构特点、安全技术要求等内容，为学生后续实践操作打下基础。
3. 例题讲解（10分钟）分析脚手架搭建与拆除的工艺流程，结合实际案例讲解注意事项。
4. 随堂练习（10分钟）学生分组讨论，分析脚手架搭建与拆除过程中可能出现的安全隐患，并提出解决办法。
5. 实践操作演示（20分钟）教师现场演示脚手架搭建与拆除的工艺流程，强调安全操作要点。
6. 学生动手实践（40分钟）学生分组进行脚手架搭建与拆除的实践操作，教师巡回指导。
六、板书设计1. 脚手架分类扣件式脚手架碗扣式脚手架门式脚手架桥式脚手架2. 脚手架安全技术要求结构安全材料合格操作规范3. 脚手架搭建与拆除工艺流程搭建：基础处理→架体安装→防护设施安装→验收拆除：拆除防护设施→架体拆除→材料清理→验收七、作业设计1. 作业题目：请简述脚手架的分类及结构特点。
请列举脚手架搭建与拆除的注意事项。
初级架子工实操
（1）、现场搭设双排落地扣件式钢管脚手架。搭设一宽5跨，高5步的双排落地脚手架。步距1.8m，纵距1.5m，横距1.3m；连墙件按二步三跨设置；操作层设置在第四步处。
考核时间：100分钟。考核评分标准：见下表，满分80分。
考核评分标准
序号
项目
扣分标准
应得分值
实得分 值
1
5
9
安全网
未设置首层平网的，扣4分；未设置随层平网的，扣4分；未挂设密目式安全网的，扣4分；安全网设置不符合要求的，每处扣2分
8
10
操作层
防 护
未设置挡脚板的，扣4分；设置不正确的，每处扣2分。
未设置防护栏杆的，扣4分；设置不正确的，每处扣2分。未设置脚手板的，扣8分；未满铺的，扣2～6分。未按规定进行对接或搭接的，每处扣2分；出现探头板的，扣8分。
8
11
个人安全防护用品使 用
未佩戴安全帽的，扣4分；佩戴不正确的，扣2分。
高处悬空作业时未系安全带的，扣4分；系挂不正确的，扣2分
5
12
扭力扳手的使用
不能正确使用扭力扳手测量扣件拧紧扭力矩的，扣6分
7
合 计
80
（2）、查找满堂脚手架（模板支架）存在的安全隐患。
垫 木
和底座
未设置垫木的，扣6分；设置不正确的，每处扣2分；
未设置底座的，每处扣2分
7
2
立杆Байду номын сангаас
杆件间距尺寸偏差超过规定值的，每处扣2分；立杆垂直度偏差超过规定值的，每处扣2分；连接不正确的，每处扣2分
7
3
扫地杆
未设置扫地杆的，扣6分；设置不正确的，每处扣2分
7

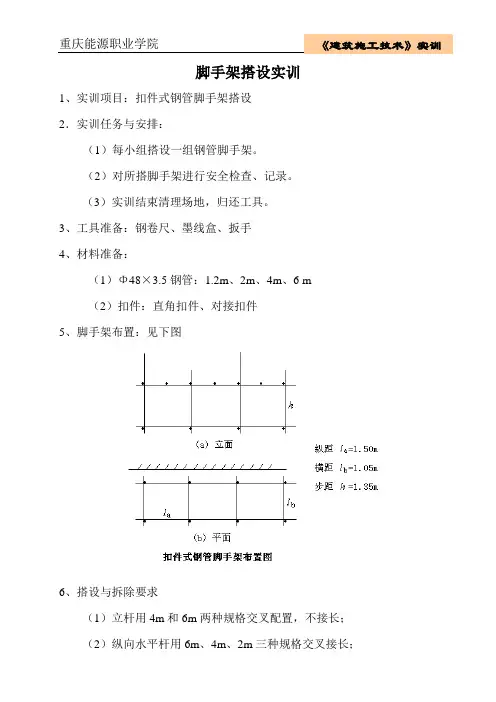

脚手架搭设实训
脚手架搭设实训
1、实训项目：扣件式钢管脚手架搭设
2．实训任务与安排：
（1）每小组搭设一组钢管脚手架。
（2）对所搭脚手架进行安全检查、记录。
（3）实训结束清理场地，归还工具。
3、工具准备：钢卷尺、墨线盒、扳手
4、材料准备：
（1）Φ48×3.5钢管：1.2m、2m、4m、6 m
（2）扣件：直角扣件、对接扣件
5、脚手架布置：见下图
6、搭设与拆除要求
（1）立杆用4m和6m两种规格交叉配置，不接长；
（2）纵向水平杆用6m、4m、2m三种规格交叉接长；
（3）在第一步纵向水平杆适当位置处设置1根连墙件；
（4）纵向扫地杆距底座上皮不大于200mm，横向扫地杆采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。
（5）拆除要求：经检查评分后，按规范要求拆除。
7、评分标准：
（1）安全要求（20分）：佩戴安全帽、手套，穿紧身衣服，无安全事故发生；
（2）团队协作（20分）：分工协作，发挥集体智慧；
（3）搭设与拆除要求（60分）：符合《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2001规范要求。

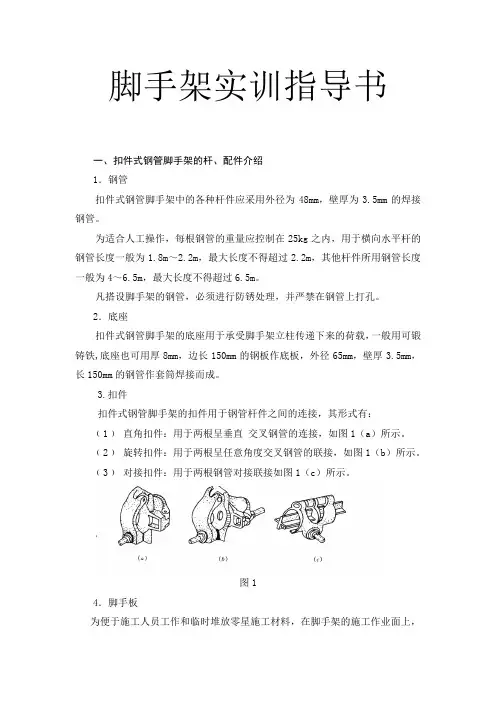

脚手架实训指导书
脚手架实训指导书一、扣件式钢管脚手架的杆、配件介绍1．钢管扣件式钢管脚手架中的各种杆件应采用外径为48mm，壁厚为3.5mm的焊接钢管。
为适合人工操作，每根钢管的重量应控制在25kg之内，用于横向水平杆的钢管长度一般为1.8m～2.2m，最大长度不得超过2.2m，其他杆件所用钢管长度一般为4～6.5m，最大长度不得超过6.5m。
凡搭设脚手架的钢管，必须进行防锈处理，并严禁在钢管上打孔。
2．底座扣件式钢管脚手架的底座用于承受脚手架立柱传递下来的荷载，一般用可锻铸铁,底座也可用厚8mm，边长150mm的钢板作底板，外径65mm，壁厚3.5mm，长150mm的钢管作套筒焊接而成。
3.扣件扣件式钢管脚手架的扣件用于钢管杆件之间的连接，其形式有：﹙1﹚直角扣件：用于两根呈垂直交叉钢管的连接，如图1（a）所示。
﹙2﹚旋转扣件：用于两根呈任意角度交叉钢管的联接，如图1（b）所示。
﹙3﹚对接扣件：用于两根钢管对接联接如图1（c）所示。
图14．脚手板为便于施工人员工作和临时堆放零星施工材料，在脚手架的施工作业面上，应铺设脚手板。
常用的脚手板的类型有竹脚手板，钢木脚手板，冲压钢脚手板等。
﹙1﹚竹脚手板：竹脚手板有竹笆板和竹串板。
竹笆板用平放的竹片纵横编织而成，横筋一正一反，边缘处纵横竹片相交点用铁丝扎牢。
竹串片用8～10mm的螺栓将并列的竹片挤紧，螺栓的间距500mm～600mm，离板端200～250mm。
﹙2﹚钢木脚手板：钢木脚手板用∟50×32×3作框，在框背面每隔500mm 焊以－40×4mm加劲板，在框内塞进短木条，上钉20mm木板作面板，并加封头。
5．安全网安全网是用来防止人、物坠落，避免或减轻坠落物打击伤害的网具，其形式有：﹙1﹚平网：是水平安装的网。
主要用来托住坠落的人和物。
﹙2﹚立网：是垂直安装的网。
主要用于挡住人或物的闪出坠落。
安全网必须符合国家安全标准，有足够的强度和耐腐蚀性，霉烂、腐朽、老化或有漏孔的网绝对不能使用。
脚手架实训报告
脚手架实训报告本次实训主要学习了脚手架工具的使用，包括脚手架的安装、使用、自定义配置及插件的安装和使用。
通过本次实训，我对脚手架工具有了更深入的了解，掌握了脚手架工具的基本使用方法。
一、脚手架的安装脚手架工具的安装需要通过npm包管理器来安装，可以使用命令行工具进行安装。
在安装之前需要先安装好node.js环境，然后执行以下命令来进行脚手架的安装：npm install -g vue-cli命令执行成功后即可在命令行中使用vue-cli命令来创建项目。
二、脚手架的使用在安装好了脚手架之后，我们可以通过vue init <template> <project-name> 命令来创建项目。
其中，<template> 是模板名称，比如vue-webpack-template 或者express，<project-name> 是项目名称。
例如，我们可以通过以下命令来创建一个基于webpack模板的Vue项目：vue init webpack my-project执行完以上命令后，系统会提示我们输入一些项目相关的配置信息，如项目名称、描述、作者等信息。
完成上述步骤后，我们就可以进入到项目目录下，开始我们的开发了。
三、脚手架的自定义配置除了使用默认的模板来创建项目，我们还可以自定义配置来创建项目。
自定义配置可以让我们根据项目的特殊需求进行修改和定制化。
首先需要在项目目录下创建一个名为vue.config.js 的文件，用于存放我们的配置信息。
在该文件中，我们可以设置一些基本的配置项，比如开发环境的端口号、打包时的输出路径、使用代理等。
例如，我们可以在vue.config.js 文件中添加以下代码段来设置开发环境端口号为8000：module.exports = {devServer: {port: 8000}}四、插件的安装和使用脚手架工具提供了一些常用的插件，可以帮助我们更方便地进行开发。
脚手架施工方案实训报告
一、实训背景随着我国建筑行业的快速发展，脚手架作为建筑施工中的重要设施，其施工质量和安全性能直接影响着整个工程的安全。
为了提高脚手架施工人员的专业技能和安全意识，本次实训以脚手架施工方案为主题，通过实际操作和理论学习，使学员掌握脚手架施工的基本技能和安全要求。
二、实训目的1. 熟悉脚手架施工的基本流程和操作方法；2. 掌握脚手架施工的安全规范和注意事项；3. 提高学员的团队协作能力和现场管理能力；4. 培养学员的安全意识，确保施工现场安全。
三、实训内容1. 脚手架施工基础知识（1）脚手架的分类及特点（2）脚手架的组成及构造（3）脚手架的选材及加工2. 脚手架施工准备（1）施工现场的勘察与规划（2）施工材料的准备（3）施工人员的安全培训3. 脚手架搭设（1）基础施工（2）立杆搭设（3）横杆搭设（4）剪刀撑、连墙杆等加固措施4. 脚手架使用与拆除（1）脚手架使用过程中的安全注意事项（2）脚手架拆除的顺序和方法（3）脚手架拆除后的清理工作四、实训过程1. 理论学习：通过课堂讲解、资料阅读等方式，使学员掌握脚手架施工的基本知识和安全规范。
2. 实地考察：组织学员到施工现场进行实地考察，了解脚手架施工的实际操作过程。
3. 实操练习：在指导老师的指导下，学员进行脚手架搭设、使用和拆除的实操练习。
4. 案例分析：对实际工程案例进行分析，总结脚手架施工中的常见问题和解决方法。
5. 安全教育：强调施工现场的安全意识，提高学员的安全防范能力。
五、实训成果1. 学员掌握了脚手架施工的基本技能和安全规范；2. 学员能够独立完成脚手架的搭设、使用和拆除；3. 学员的安全意识和团队协作能力得到提高。
六、实训总结1. 脚手架施工方案实训对于提高学员的专业技能和安全意识具有重要意义；2. 实训过程中，学员积极参与，学习态度认真，取得了良好的实训效果；3. 在今后的工作中，学员应继续加强学习，不断提高自己的专业技能和安全意识，为我国建筑事业的发展贡献力量。
