挖掘机检修记录
最新三一挖掘机故障排除方法总结
最新三一挖掘机故障排除方法总结1. 引言挖掘机是建筑工程中常用的机械设备之一，而三一挖掘机是市场上知名度较高的品牌之一。
然而，挖掘机在长时间工作中难免会出现各种故障，为了确保工程进度和效率，及时准确地排除故障是至关重要的。
本文总结了最新的三一挖掘机故障排除方法，以供参考和应用。
2. 故障排除方法2.1 故障现象分析在排除挖掘机故障之前，我们首先需要对故障现象进行分析。
通过观察和记录挖掘机的异常行为或声音，可以初步推测故障的原因和可能性。
故障现象分析是解决问题的第一步，也是排除故障的基础。
2.2 常见挖掘机故障及排除方法以下列举了一些挖掘机常见故障和相应的排除方法：问题1：发动机无法启动- 可能原因：供油不足、电路故障、点火系统故障等- 解决方法：检查油路是否畅通，查看电路连接是否松动，排除点火系统故障等问题2：液压系统温度升高过快- 可能原因：液压油污染、散热风扇故障等- 解决方法：更换液压油、清洗散热风扇、检查散热器是否受阻等问题3：动力传动失效- 可能原因：传输带断裂、变速箱故障等- 解决方法：更换传输带、检查变速箱油液是否充足，排除变速箱故障等问题4：液压臂无法伸缩- 可能原因：液压缸泄漏、液压回路堵塞等- 解决方法：检查液压缸密封件，清洗或更换液压回路中的过滤器等注意：以上只是列举了一些常见的故障和排除方法，对于复杂的故障，建议联系专业维修人员进行检修和维护。
2.3 维护保养工作挖掘机的故障排除方法只是应急处理，为了确保挖掘机的正常运行，定期维护保养也是必要的。
常见的维护保养工作包括：- 清洗液压油箱及滤芯；- 更换磨损的润滑油；- 定期检查电路连接是否良好；- 检查轮胎和履带的磨损程度等。
这些工作可以延长挖掘机的使用寿命，减少故障发生的概率。
3. 总结本文总结了最新的三一挖掘机故障排除方法，包括故障现象分析、常见挖掘机故障及排除方法，以及维护保养工作。
合理应用这些方法，能够在挖掘机出现故障时迅速诊断、排除故障，提高工程的效率和生产力。
挖掘机部分常见故障及维修方法
显示器1、确认键 9、工作小时计2、菜单键 10、水温段位指示3、消音键 11、系统电压值显示区4、消音指示灯 12、水温精确值指示区5、燃油精确值显示区 13、右移键6、系统电压值显示区 14、左移键7、燃油量段位指示 15、下减键8、时间显示或报警提示区 16、上增键方向机1、水温显示不正常①将发动机水温信号线从水温传感器上拨开（悬空），对应水温表显示第一段且闪烁，则仪表正常。
将其信号线接地（搭铁，接电源负），对应水温表应显示十段（满）,则仪表正常。
注意：水温表报警有延迟功能，请在操作时等待时间保证在20秒以上。
②经检查,若现象和上述情况稳和，说明系统信号线路和仪表正常，根据故障现象就可以判断为水温传感器损坏，更换即可。
若检查结果与上述情况不符，则分以下几种情况：a、将其信号线接地（搭铁，接电源负）对应水温表一直在第一段闪烁：则原因可能是信号线路断开或接触不良，请检查其信号线路（可用万用表检查）。
若确定信号线路接触良好，则为仪表故障，请更换仪表。
b、将发动机水温信号线从水温传感器上拨开（悬空）对应水温表一直显示十段：则原因可能是信号线路短路搭铁，请检查其信号线路（可用万用表检查）。
若确定信号线路无短路搭铁情况，则为仪表故障，更换即可。
c、将发动机水温信号线从水温传感器上拨开（悬空）或接地（搭铁，接电源负）对应水温表显示在二段~九段中的任何位置时；其原因有可能是信号线路接触不良或仪表故障，若确定信号线路接触良好，则请更换仪表。
2.燃油油位显示不正常①燃油油位信号线从油位传感器上拨开(悬空)，对应油位表显示第一段闪烁，则仪表正常。
将其信号线接地（搭铁，接电源负），对应油位表显示第十段（满）。
注意：油位表任何地方显示都有延迟功能，请在操作时等待时间保证在20秒以上。
②经检查,若现象和上述情况稳和，说明系统信号线路和仪表正常，根据故障现象就可以判断为水温传感器损坏，更换即可。
若检查结果与上述情况不符，则可以根据上面介绍的发动机水温检查方法进行检查。
挖掘机工作原理及整机无动作故障检修方法
66 建设机械技术与管理 2024.02 液压挖掘机作为工程机械的一个重要机种，在各机械化施工中被广泛应用。
但由于液压挖掘机工作环境差，负荷大，震动冲击多，因此挖掘机在工作过程中经常出现各种故障，严重影响了工程进度；本文将重点介绍挖掘机工作原理及整机无动作故障检修方法。
1 挖掘机工作原理挖掘机是通过柴油发动机将柴油的化学能转化为机械能，机械能通过联轴器传递给主泵（双联柱塞泵+齿轮泵），主泵从液压油箱吸油将机械能转化为液压能，工作泵输出工作油，先导泵输出先导油，先导油通过先导阀组后分流至各先导阀，司机通过控制各先导控制功能手柄来控制先导油路的通断，先导控制油推动主控阀阀芯换位，工作油路打通后液压油进入马达或油缸，实现旋转、行走和工作装装置油缸伸缩功能。
2 整机无动作故障检修方法挖掘机整机无动作通常情况下可能为电器系统故障或液挖掘机工作原理及整机无动作故障检修方法The Working Principle of Excavators and the Maintenance Method for Non ActionFaults of the Entire Machine杨 莉 贾 波 王 鹏（陆军装备部驻西安地区第三军事代表室，陕西 西安 710000）摘要：结合挖掘机工作原理，针对挖掘机出现的整车无动作典型故障现象，根据动力传递路线及其电液系统控制原理，按先易后难、先外后内、先电后液的排故原则，从先导安全开关、先导电磁阀、先导安全继电器、液压油、联轴器、主泵、先导泵、电磁阀组、先导管路等方面进行了详细的故障点剖析，为整机无动作故障检修提供方法指导。
关键词：挖掘机；整机无动作；故障检修中图分类号：TH111 文献标识码：A压系统故障，因先导电磁阀之后的控制分动臂、斗杆、铲斗、回转、行走，同时不能动作的故障情况几乎为零，因此我们重点排查先导电磁阀前端故障。
2.1 电器控制原理和故障检修方法从电器角度分析造成整机无动作的唯一原因为先导电磁阀没打开，导致先导电磁阀阀芯无动作，先导控制油无法按要求通过电磁阀组后分流至各先导阀；先导电磁阀电器控制原理如图2所示，启动挖掘机后，将先导安全开关打至工作状态，控制器（ECU ）先导安全开关信号A -21得电，先导安全电磁阀A -17有电信号输出，先导安全继电器K7得电闭合，先导电磁阀通电工作。
挖掘机维修明细
挖掘机维修明细
一、维修项目及内容
1. 发动机维修：包括曲轴、活塞、气缸、燃油系统、进排气系统等部件的检修与更换。
2. 液压系统维修：对液压泵、液压阀、油缸、油管等部件进行清洗、检测和维修。
3. 电气系统维修：检查和维修电气系统中的电缆、插头、传感器、控制器等部件。
4. 传动系统维修：对传动轴、轴承、齿轮等部件进行检查和维修。
5. 行走系统维修：对履带、轮子、轴承等行走系统部件进行检查和维修。
6. 辅助设备维修：包括空调、暖风装置、雨刷器、灯光等设备的检修与更换。
二、维修周期与保养建议
1. 发动机：每工作500小时或半年进行一次保养，包括更换机油和滤芯，检查气缸压力等。
2. 液压系统：每工作1000小时或一年进行一次保养，包括更换液压油和滤芯，清洗液压油箱等。
3. 电气系统：每工作2000小时或两年进行一次保养，包括检查电缆、插头等部件的连接情况，更换损坏的部件。
4. 传动系统：每工作3000小时或三年进行一次保养，包括更换轴承和齿轮油，检查传动轴的磨损情况。
5. 行走系统：每工作4000小时或四年进行一次保养，包括更换履带和轮子，检查轴承的磨损情况。
6. 辅助设备：根据使用频率和设备状况进行保养，如定期更换空调滤芯，检查灯光等。
三、注意事项
1. 在进行维修保养前，应先关闭挖掘机电源，并确保机械处于安全状态。
2. 在拆卸和更换部件时，应遵循正确的操作步骤，避免造成部件损坏或人身伤害。
3. 对于需要专业技术人员进行的维修项目，应寻求专业维修人员的帮助，不可自行处理。

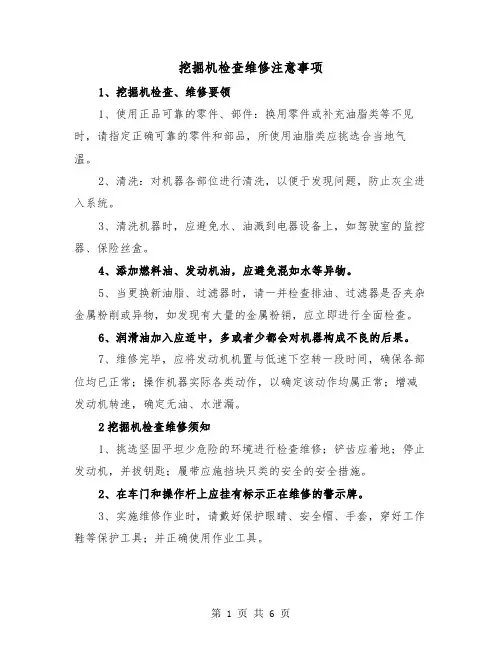

挖掘机检查维修注意事项(三篇)
挖掘机检查维修注意事项1、挖掘机检查、维修要领1、使用正品可靠的零件、部件：换用零件或补充油脂类等不见时，请指定正确可靠的零件和部品，所使用油脂类应挑选合当地气温。
2、清洗：对机器各部位进行清洗，以便于发现问题，防止灰尘进入系统。
3、清洗机器时，应避免水、油溅到电器设备上，如驾驶室的监控器、保险丝盒。
4、添加燃料油、发动机油，应避免混如水等异物。
5、当更换新油脂、过滤器时，请一并检查排油、过滤器是否夹杂金属粉削或异物，如发现有大量的金属粉销，应立即进行全面检查。
6、润滑油加入应适中，多或者少都会对机器构成不良的后果。
7、维修完毕，应将发动机机置与低速下空转一段时间，确保各部位均已正常；操作机器实际各类动作，以确定该动作均属正常；增减发动机转速，确定无油、水泄漏。
2挖掘机检查维修须知1、挑选坚固平坦少危险的环境进行检查维修；铲齿应着地；停止发动机，并拔钥匙；履带应施挡块只类的安全的安全措施。
2、在车门和操作杆上应挂有标示正在维修的警示牌。
3、实施维修作业时，请戴好保护眼睛、安全帽、手套，穿好工作鞋等保护工具；并正确使用作业工具。
4、预防发生火灾的危险：洗净部件应使用抗燃性油；必须注意可能引燃的火源；应配备消防工具；检查维修作业中严禁吸烟。
5、应尽量避免对作业中机器检查维修；如果实际需要，必有两人负责传递信号。
6、发动机刚刚停止时机器各部件大都较热，应等各部件温度下降后，再进行检查维修。
7、在进行检查维修前，排除系统的气压、油压；维修电器部件时，应先拆卸蓄电池的端子。
8、工作装置在悬空状态下，实施接头、软管类的换新维修是危险的。
请一定要让附件着地，再进行实际作业。
9、当需要进入车底部作业时，应在履带下面放安全支柱、安全挡块，以便撑住机器。
10、当有两人以上共同维修时，必需协商好互相的联系信号，并听从指挥人员的指挥。
11、在室内维修时，应敞开门、窗，以变空气流通，预防中毒。
检查、维修要领。
挖掘机检查维修注意事项（二）挖掘机是一种用于地面开挖和施工的重型设备。
挖掘机日巡检及维修保养记录表
检查机油、水、液压油、燃油等系统有无渗漏油现象
7
检查齿轮箱齿轮油、液压油箱油位、水箱水位是否合适
8
检查履带板、铲斗磨损及变形情况
9
检查机器外表有无损伤、裂纹
10
检查各处结构件螺栓连接是否牢固
11
检查各润滑点是否加足润滑脂
12
检查机器外表是否清洁
13
检查故障现象：
巡检人：
云南省建设投资控般有限公司
云南省建设投资控股集团有限公司
挖机维修保养记录表
工程各称:安龙县栖凤生态湿地走廊项目土建一部2017年月 日
序号
检查保养内容
检查结果
1
检查发动机机油油位是否合适，发动机排烟颜色是否正常
2
检查发动机、变速箱、泵站有无异常响声
3
检查电控系统、操作系统是否良好、转向系统磨损是否超限
5
检查电瓶、大灯等电器系统是否正常
挖
机
维
修
保
养
记
录
安龙县栖凤生态湿地走廊项目土建一部
2017年
挖掘机常见故障维护保养及使用步骤
挖掘机常见故障维护保养及使用步骤挖掘机常见几大故障维修方法介绍1.过滤器损坏过滤器主要用于滤除压缩空气中的灰尘和杂质，防止此类物质进入挖掘机的制动系统内。
它由滤网30、吸尘垫32及固定螺塞33组成，若长时间使用，维护保养又不及时，就易使滤网铜丝破损、吸尘垫损坏。
故在维护时应小心保养，如果损坏应及时修补或更改。
2、控制阀壳体破裂该阀壳体由上、中、下三部分组成，分别用螺钉连接。
由于壳体由铝材制成，在分解或结合时，若拆、装螺钉方法不当，易使壳体破裂。
故障在拆、装螺钉时，应按对角并分多次拧紧或拧松，使壳体按合面上的受力绐终保持一致，防止因受力不均而损坏。
3、调压阀的调整气压过高或过低正常工作时，若储气筒内气体压力达到0.637MPa时，调压阀下部即卸压，使储气筒内气压不再升高。
而当储气筒内气压低于0.49MPa时，则不应再卸压了。
此气压的调整可通过调整螺钉1改变大弹簧19的压紧力(拧紧，气体升高;拧松，气压降低)来实现，如调整后气压仍不正常，则可有两种情况：一是气压已超标但未能排气卸压。
此时则应考虑排气活塞12时否运行受阻了，如因活塞外圆的O形圈34过紧，排气活塞下部弹簧10过硬，而使正常压力气体无法推动活塞运行时，应均匀磨削密封圈外圈或调整、更换弹簧。
若调压阀内部小弹簧18压缩过紧、顶针8难以推动，堵头9轴向孔堵塞等，均可使气压不能卸荷;二是压力尚未达到要求时就开始排气卸压。
此原因一是调压膜片漏气，二是由于调压阀内小弹簧过松(甚至折断)，或顶针在较低气压下即可被推动，使调压阀壳体上小孔不断漏气，致使系统气压升不上去。
遇此情况应先将阀上的调整螺钉1卸下，先调整或更换小弹簧，再调整大弹簧。
挖掘机操纵阀有故障_挖掘机散热器修理_环球挖机维修4、安全阀的调整压力不正常安全阀的作用是保证储气筒内气压不超过0.78MPa。
如压力超过0.78MPa时安全阀仍不卸压，会使储气筒内气压继续上升。
这可能是安全阀膜片25漏气，安全阀弹簧16过硬造成的;如气压未达到要求就卸压，原因是弹簧弱性较差，预紧力不够，阀门26与阀座27不密封造成的。
卡特挖掘机(325cl、329D)发动机不启动的检修方法
卡特挖掘机（325CL、329D）发动机不发动的检修方法中交一航局四公司毛塔项目部孙凤军卡特325cL、329D挖掘机采用电喷式发动机，其喷油器为HEUI形式。
一旦发生发动机不能发动故障较难查找故障根源。
因而有必要了解其燃油供给的规律。
根据多台卡特325cL、329D挖掘机此类故障的维修，结合下图，总结出该种发动机的燃油供给的规律如：下燃油首先经过初级滤芯（油水分离器），初级泵（手油泵或电动泵），经ECM外壳，经燃油喷射泵，经细滤（二级滤芯），通往燃油喷射器；同时，机油泵推动机油流经燃油喷射泵（液压泵），经此泵加压后通往燃油喷射器，在此通道上安装着燃油喷射启动压力传感器，用于检测机油压力,此压力信号送达ECM；ECM 输出电压控制喷油器的动作。
(1)燃油喷射泵（液压泵）（16）燃油排放口(2)连接发动机 (17)电瓶(3)机油滤芯（18）ECM(4)机油泵（19）加速踏板位置传感器(5)燃油喷射启动压力传感器（20）加速踏板(6)喷油器（21）喷射启动机油温度传感器(7)燃油通道（22）发动机增压传感器(8)2微米滤芯（23）发动机冷却温度传感器(9)燃油箱（24）进气温度传感器(10)燃油压力调整器（回油控制阀）（25）压力计传感器(11)（26）发动机机油压力传感器(12)（27）正时转速传感器(13)（28）油水分离器水传感器(14)第二个2微米滤芯（细滤）（29）进气预热器(15)初级滤芯及油水分离器（30）进气预热器继电器（31）数据线连接插头由于采用的喷油器为HEUI(Hydraulically Actuated Electronically Controlled Unit Injector)形式,即液压驱动电子控制单体喷油器，所以喷油器的工作动力依赖于机油的驱动，若机油压力不足，则喷油器不能被驱动，即使喷油器驱动电压正常喷油器亦不能被打开,得不到启动需要的燃油喷雾。
也就是说该机不能发动原因从大的方面而言与三个因素有关：第一，控制电路正常即电控部分正常；第二，机油压力正常；第三，燃油供给及燃油压力正常。
设备缺陷及检修记录
编 号
设备名称
发 现
日期
姓名
13 混凝土喷射机 2014.11.13
14
皮带机
2014.12.09
15
冲击钻
2015.1.4
16
钻机
2015.1.20
17
搅拌机
2015.3.01
18
发电机组
2015.3.12
19
发电机组
2015.3.25
20 联合搅灌机 2015.3.29
21
推土机
2015.4.06
22
挖掘机
2015.4.19
23
24
设备缺陷维修及验收记录
缺陷内容 润滑、安全装置问题 传动、电路有问题
钻头损坏 线路问题 清洁、传动问题 发动机、电路有问题 轴承问题、清洁问题 发动机、电路有问题 传动、轴承有问题 传动、轴承有问题
检修、处理内容
检修时间
处理人
验收结果 验收人 备注
润滑设备、检修维护设备 2014.11.16
11
铲车
2014.10.11
12
混凝土泵
2014.10.11
设备缺陷维修及验收记录
缺陷内容
检修、处理内容
检修时间
处理人
验收结果 验收人 备注
电路、润滑有问题 传动、电路有问题 发动机、电路有问题
检修电路，及时润滑 2014.3.13
更换传动带2条、检查电器 元件
2014.4.18
大修发动机，检修电路 2014.6.21
更换传动带2条、检查电器 元件
2014.12.14
检修、更换钻头
2015.1.7
检修电路
2015.1.24
挖掘机出现怠速不稳定故障的检修方法
挖掘机出现怠速不稳定故障的检修方法
挖掘机怠速不稳定故障现象：柴油机怠速不稳定。
怠速转速波动，转速逐渐降低，容易熄火；怠速转速有规律的波动，也容易熄火。
原因：
(1)怠速转速调的过低；
(2)调速器故障，各轴销磨损、间隙过大；铰链点阻滞；齿条运动发卡；
(3)怠速弹簧压缩量过小；怠速弹簧折断；
(4)喷油泵故障，喷油量和喷油压力波动；
(5)喷油器故障，喷嘴针阀发卡，出油阀密封性不稳定；
(6)燃油标号不对；燃油中含有水分；
(7)喷油正时角度发生变化；
(8)柴油机本身有故障。
排除方法：
(1)适当调高怠速转速；
(2)检修并调整调速器；
(3)检修怠速弹簧；
(4)调整维修喷油泵；
(5)调整和维修各喷油嘴，使喷油相一致；
(6)加注合格的燃油；
(7)调整喷油提前器，调好和紧固连接器；
(8)维修柴油机本身。
