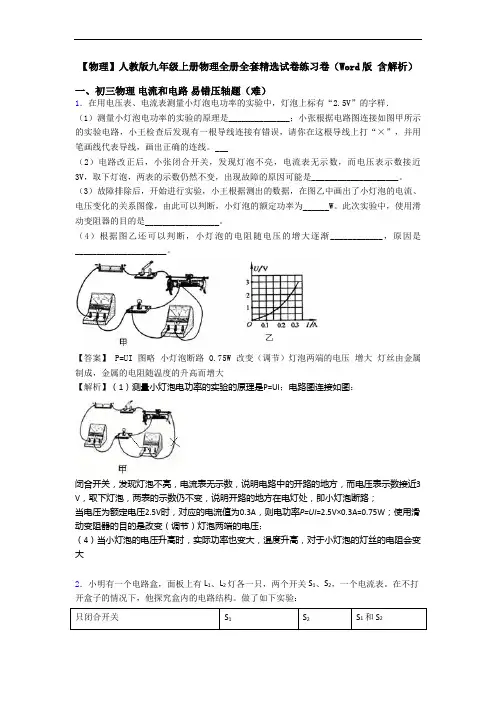

【物理】人教版九年级上册物理全册全套精选试卷练习卷(Word版 含解析)
【物理】人教版九年级上册物理全册全套精选试卷练习卷（Word版含解析）一、初三物理电流和电路易错压轴题（难）1．在用电压表、电流表测量小灯泡电功率的实验中，灯泡上标有“2.5V”的字样．（1）测量小灯泡电功率的实验的原理是______________；小张根据电路图连接如图甲所示的实验电路，小王检查后发现有一根导线连接有错误，请你在这根导线上打“×”，并用笔画线代表导线，画出正确的连线。
___（2）电路改正后，小张闭合开关，发现灯泡不亮，电流表无示数，而电压表示数接近3V，取下灯泡，两表的示数仍然不变，出现故障的原因可能是____________________。
（3）故障排除后，开始进行实验，小王根据测出的数据，在图乙中画出了小灯泡的电流、电压变化的关系图像，由此可以判断，小灯泡的额定功率为______W。
此次实验中，使用滑动变阻器的目的是_________________。
（4）根据图乙还可以判断，小灯泡的电阻随电压的增大逐渐____________，原因是_____________________。
【答案】P=UI图略小灯泡断路0.75W改变（调节）灯泡两端的电压增大灯丝由金属制成，金属的电阻随温度的升高而增大【解析】（1）测量小灯泡电功率的实验的原理是P=UI；电路图连接如图：闭合开关，发现灯泡不亮，电流表无示数，说明电路中的开路的地方，而电压表示数接近3 V，取下灯泡，两表的示数仍不变，说明开路的地方在电灯处，即小灯泡断路；当电压为额定电压2.5V时，对应的电流值为0.3A，则电功率P=UI=2.5V×0.3A=0.75W；使用滑动变阻器的目的是改变（调节）灯泡两端的电压；（4）当小灯泡的电压升高时，实际功率也变大，温度升高，对于小灯泡的灯丝的电阻会变大2．小明有一个电路盒，面板上有L1、L2灯各一只，两个开关S1、S2，一个电流表。
在不打开盒子的情况下，他探究盒内的电路结构。
【物理】人教版九年级物理上册全册全套精选试卷试卷(word版含答案)
【物理】人教版九年级物理上册全册全套精选试卷试卷（word 版含答案）一、初三物理 电流和电路 易错压轴题（难）1．.离渠边不同距离处水流速度相等吗，小科想到顺水漂流的乒乓球速度与水流速度相等，于是进行了如下实验：选一段流速稳定、宽为2m 的水平水渠为实验场地，如图甲所示，在A 1A 2连线上，同一时间把11个乒乓球等间距地轻轻放入水中，并开始汁时，t =5s 时测得实验数据如下表：离渠中心线距离r /m0．1 0．20 0．40 0．60 0．80 1．00 乒乓球移动距离S /m 1．00 0．960．84 0．64 0．38 几乎为0 水流速度／m·s -10．200 0．192 0．168 0．128 0．076 几乎为0（1）分析数据可以得出：离渠中心线距离r 越大，水流速度v ____________．（2）为了得出v 与r 的定量关系，小科根据上表数据绘制v 一r 2图线如图乙，据此图可得到v 与r 的关系式是v =____________．（3）图丙是该段水渠的横截面示意图．假如上述结论同样适用于水下，则实验时图丙中同一深度的B 、C 两点处的压强大小关系为P 8__________P C ．（4）上《电流》一课时，老师常用水的流量和水流来类比电量和电流．理想水渠交叉点上，单位时间内流入的总水量等于流出的总水量，同理，在电路的某连接处，流入的电流总和等于流出的电流总和．图丁是某实验电路的一部分，电流表的示数为__________A ，若通过导线 ab 电流为0.6A ，请分析通过导线cd 的电流大小及方向．【答案】（1）越小；（2）22220.20.20.21/r r m s m m ⎛⎫-⨯=- ⎪⎝⎭()01r m ≤≤；（3）<；（4）0.46；若①当ab 中的电流是从a 到b 时，电路图如图所示：此时，I cd =0.6A+0.46A=1.04A ，电流方向是从d 到c ；②当ab 中的电流是从b 到a 时，电路图如图所示：此时，I cd =0.6A-0.46A=0.14A ，电流方向是从c 到d.【解析】试题分析：（1）观察实验记录数据可知，离渠中心线距离r 越大，水流速度v 越小；（2）观察乙表可知，速度22220.20.20.21/r r v m s m m ⎛⎫=-⨯=- ⎪⎝⎭； （3）因为水在流动，流体压强的特点是：流速大的地方压强小，流速小的地方压强大，可知：因为B A v v >，所以B A p p <；（4）电流表使用的是0-0.6A 的量程，分度值是0.02A ，因此电流表的示数为0.46A ；若Iab=0.6A 时，电路分为两种情况，因为电流表的正确接法是电流从正接线柱流入，负接线柱流出，因此，若①当ab 中的电流是从a 到b 时，电路图如图所示：此时，I cd =0.6A+0.46A=1.04A ，电流方向是从d 到c ；②当ab 中的电流是从b 到a 时，电路图如图所示：此时，I cd =0.6A-0.46A=0.14A ，电流方向是从c 到d.考点：流体压强与流速的关系；电流和电流表；并联电路中电流的规律.2．酸甜多汁的水果不仅可以为我们的身体提供营养，还可以发电呢！小梦将接有导线的铜片和铝片插入橙子中，一个水果电池就做成了，如图所示。
【物理】人教版物理初三年级上册全册全套精选试卷训练(Word版 含解析)
【物理】人教版物理初三年级上册全册全套精选试卷训练（Word版含解析）一、初三物理电流和电路易错压轴题（难）1．如图所示是课本上的几个小实验，请根据要求填空.（1）在图甲所示实验中，将烧瓶内的水加热至沸腾后移去火焰，水停止沸腾.迅速塞上瓶塞，把烧瓶倒置并向瓶底浇冷水，此时会观察到________的现象，这是由一于在瓶底浇冷水后，液面上方________，导致液体的沸点降低所致.（2）图乙是小明制作的“浮沉子”.为观察到小瓶在水中的浮沉现象，大瓶瓶盖应该________(旋紧/拧开);为使漂浮于水面上的小瓶子下沉，小明应________ (松开/捏紧)手指.（3）如图丙所示，将一根针插在绝缘底座上，把折成V字形的铝箔条水平架在针的顶端，制成一个简单的验电器.当用带电的橡胶棒先靠近静止的铝箔条左端，再靠近其右端时会观察到铝箔条________(均被吸引/均被排斥/一次被吸引，另一次被排斥).此实验中，通过铝箔条的转动可推断橡胶棒的带电情况，这种实验方法是________(控制变量法/转换法/理想实验法).【答案】水又开始沸腾气压减小旋紧捏紧均被吸引转换法【解析】【分析】【详解】（1）在图甲所示实验中，将烧瓶内的水加热至沸腾后移去火焰，水停止沸腾.迅速塞上瓶塞，把烧瓶倒置并向瓶底浇冷水时，液面上方的气体温度降低、体积减小，气压减小；由于气压降低，水的沸点降低，所以此时会观察到水又开始沸腾的现象．（2）图乙是小明制作的“浮沉子”，实验中要通过改变瓶内气体压力的方法，改变小瓶的浮沉，所以为观察到小瓶在水中的浮沉现象，大瓶瓶盖应该旋紧；为使漂浮于水面上的小瓶子下沉，小明应挰紧手指，则瓶内气压增大，气体对小瓶的压力增大，同时压力增大时，进入小瓶中的水增加，小瓶自重增加，所以小瓶下沉．（3）如图丙所示，将一根针插在绝缘底座上，把折成V字形的铝箔条水平架在针的顶端，制成一个简单的验电器.当用带电的橡胶棒先靠近静止的铝箔条左端时，由于带电体能够吸引轻小物体，所以橡胶棒与铝箔条吸引；再靠近其右端时，同样由于带电体能够吸引轻小物体，也会观察到铝箔条被吸引，即两次都被吸引（但要注意橡胶棒与铝箔条不能接触，接触后，带同种电荷，第二次会排斥）；此实验中，通过铝箔条的转动可推断橡胶棒的带电情况，这种实验方法是转换法．2．在“测量小电灯的功率”的实验中，电源电压为4．5V，小灯泡额定电压为2．5V、电阻约为10Ω．滑动变阻器标有“30Ω 1A”字样（1）连接电流表时应选用________________的量程．（2）请你用笔画线代替导线，将图甲中的实物电路连接完整__________．（3）乙同学连完电路并闭合开关后，发现小灯泡不发光且电压表示数为零，电流表示数为0.15A，产生这一现象的原因是 ____________________________________________．（4）故障排除后，移动滑动变阻器的滑片，使小灯泡正常发光时，电流的示数如乙图所示，请读出电流表的示数，并填入表格中_______________ ．（5）实验中，同学们记录了多组小灯泡两端的电压及对应通过小灯泡的电流值，但表格的设计仍有不完整的地方，请将所缺内容填写完整____________．（6）小组同学们分析了实验数据得出：小灯泡的发光亮度是由灯泡的______决定的，且_______，灯泡发光越亮．【答案】0—0.6A 灯泡短路 0.24 W 2.5 0.24 0.6 实际功率实际功率越大【解析】试题分析：测灯泡的功率的测量原理是P=UI，即测出灯泡两端的电压和流过小灯泡的电流，算出灯泡的功率．根据题意，灯泡的额定电压为2.5V，所以电压表的量程选0-3V，灯的电阻约为10Ω，根据欧姆定律可以算出灯正常发光时的电流约为0.25A，小于0.6A，所以电流表应选0-0.6A的量程．闭合开关后，灯不亮，电流表有示数，说明电路中的故障是短路，电压表的示数是零，说明灯两端没有电压，所以灯被短路．在实验数据记录表格中，除了要记下需要测的物理，还要写清物理量的单位，灯正常发光时的电压为2.5V，电流表读数是0.24A，算出灯的额定功率为0.6W．根据表格中灯的实际功率与灯的亮暗可以得出灯的亮度与实际功率的关系，灯泡的实际功率越大，灯的亮度越高．考点：测小灯泡的功率3．小丽做测量小灯泡电功率的实验（小灯泡标有“2.5V”字样，电阻约10Ω）。

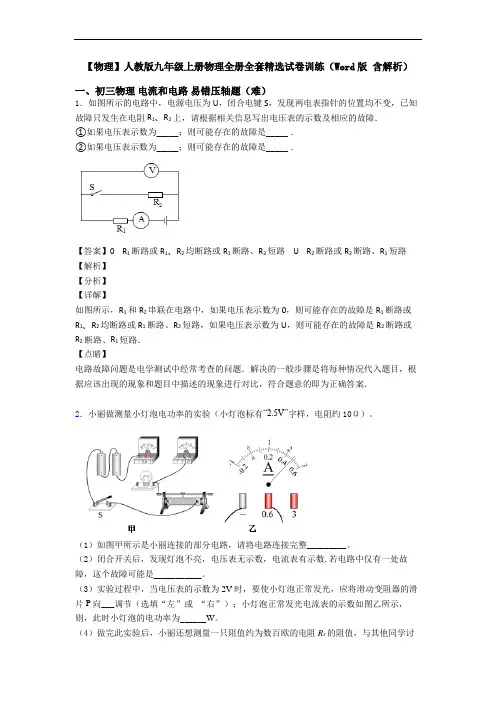

【物理】人教版九年级上册物理全册全套精选试卷训练(Word版 含解析)
【物理】人教版九年级上册物理全册全套精选试卷训练（Word版含解析）一、初三物理电流和电路易错压轴题（难）1．如图所示的电路中，电源电压为U，闭合电键S，发现两电表指针的位置均不变，已知故障只发生在电阻R1、R2上，请根据相关信息写出电压表的示数及相应的故障．①如果电压表示数为_____；则可能存在的故障是_____．②如果电压表示数为_____；则可能存在的故障是_____．【答案】0 R1断路或R1、R2均断路或R1断路、R2短路 U R2断路或R2断路、R1短路【解析】【分析】【详解】如图所示，R1和R2串联在电路中，如果电压表示数为0，则可能存在的故障是R1断路或R1、R2均断路或R1断路、R2短路，如果电压表示数为U，则可能存在的故障是R2断路或R2断路、R1短路．【点睛】电路故障问题是电学测试中经常考查的问题．解决的一般步骤是将每种情况代入题目，根据应该出现的现象和题目中描述的现象进行对比，符合题意的即为正确答案．2．小丽做测量小灯泡电功率的实验（小灯泡标有“2.5V”字样，电阻约10Ω）。
（1）如图甲所示是小丽连接的部分电路，请将电路连接完整_________。
（2）闭合开关后，发现灯泡不亮，电压表无示数，电流表有示数.若电路中仅有一处故障，这个故障可能是___________。
（3）实验过程中，当电压表的示数为2V时，要使小灯泡正常发光，应将滑动变阻器的滑片P向___调节（选填“左”或“右”）；小灯泡正常发光电流表的示数如图乙所示，则，此时小灯泡的电功率为______W。
（4）做完此实验后，小丽还想测量一只阻值约为数百欧的电阻R x的阻值，与其他同学讨论后，她通过增加一电阻箱R0（0～9999Ω 5A）、定值电阻（200Ω 2A）、单刀双掷开关等器材，设计出了A、B两种方案(如图).在A、B两种方案中，方案__________可以让测量结果更准确，理由是_______。
（电表为理想电表）【答案】略灯短路右1.2B可以多次测量取平均值【解析】（1）小灯泡与电流表串联，电压表接在小灯泡的两端，如下图：（2）闭合开关后，发现灯泡不亮，电流表有示数，说明电路为通路，故障为短；电压表无示数，说明电压表被短路，因此电路故障为灯泡短路；（3）电流表量程为0～0.6A，由表知0.4+4×0.02A=0.48A；此时小灯泡电功率：P=UI=2.5V×0.48A=1.2W；要使小灯泡正常发光，应使小灯泡两端电压为额定电压，由2V增大到2.5V，根据串联分压的特点，应使滑动变阻器阻值减小，故应将滑动变阻器的滑片P向右移动；（4）方案A通过R x与R串联，测得Rx两端电压，然后单刀双至开关由a到b再调节电阻箱，电压表示数与在a点相同，则可求得电阻值；方案B先后把电压表分别放在R x和R0两端测出电压值，由串联分压公式可求R x．调节电阻箱阻值，可以多次测量．方案A，只能求一次阻值；方案B可以多次测量求平均值，以减小误差。
【物理】人教版九年级物理上册全册全套精选试卷测试与练习(word解析版)
【物理】人教版九年级物理上册全册全套精选试卷测试与练习（word解析版）一、初三物理电流和电路易错压轴题（难）1．小敏和小英通过实验探究“并联电路中干路电流与各支路电流的关系”．她们连接的电路如图所示．（1）当小敏用开关“试触”时，发现电流表A1无示数、电流表A2的指针快速右偏，两灯均不发光．由此可知，她们连接的电路发生了________故障；若闭合开关S，可能造成的后果是________．（2）小英只改接了电路中的一根导线，电路便连接正确了，请你在图中画出她的改法．（在错接的导线上画×，然后画出正确的接线）（___________）（3）她们利用改正后的电路进行实验：闭合开关S后，读出两块电流表的示数，得出的初步结论是：________．【答案】短路电流表A2被烧坏在并联电路中，干路电流大于支路电流【解析】【分析】【详解】（1）电流表A1无示数、电流表A2的指针快速右偏，两灯均不发光，由此可知电路发生了短路故障，若闭合开关S，由于电路发生短路，电路中电流过大，可能造成的后果是电流表A2被烧坏．（2）改正电路如图：（3）利用改正后的电路进行实验，闭合开关S后，读出两块电流表的示数，得出的初步结论是：在并联电路中，干路电流大于支路电流．【点睛】电路中发生短路的危害，可能烧毁电流表或电源，为避免短路发生，可采用试触法．2．现有两只小灯泡L1、L2，它们的额定电压分别为2.5V和3.8V．（1）如图甲是小明测定灯泡L1额定功率的实物电路图（不完整）．①请用笔画线代替导线将实物电路图连接完整_____．②闭合开关前，应将滑动变阻器的滑片P移到__端（选填“A”或“B”）．闭合开关后发现：小灯泡不亮，电流表示数为零，而电压表示数接近电源电压。
经检查，电流表是完好的，仅滑动变阻器或小灯泡存在故障，则电路中的故障是__．排除故障后，闭合开关，仍发现小灯泡不亮，电流表指针偏转很小，要使该小灯泡发光只需__。
【物理】人教版物理初三年级上册全册全套精选试卷测试题(Word版 含解析)
【物理】人教版物理初三年级上册全册全套精选试卷测试题（Word版含解析）一、初三物理电流和电路易错压轴题（难）1．酸甜多汁的水果不仅可以为我们的身体提供营养，还可以发电呢！小梦将接有导线的铜片和铝片插入橙子中，一个水果电池就做成了，如图所示。
那么水果电池的正极是哪个金属片呢？给你电流表、电压表、发光二极管和导线若干，请选择其中合适的器材设计一个实验方案进行探究。
（1）选用的器材：______________________________________________；（2）探究的方法：______________________________________________________。
【答案】电压表、导线若干将电压表的正接线柱与铜片相连，再把与锌片相连的导线与电压表的负接线柱进行试触，若电压表指针正向偏转，说明与电压表正接线柱连接的铜片是水果电池的正极；若电压表反向偏转，锌片是电池的正极【解析】【分析】【详解】由电流表、电压表和二极管的连接方法知，电流必须从正接线柱流入，从负接线柱流出，故可把电压表、电流表或发光二极管接在水果电池两极，观察指针的偏转方向或发光二极管是否发光，从而确定出电池的正负极。
(1)[1]选用的器材：电压表和导线若干。
(2)[2]探究的方法：将电压表的正接线柱与铜片相连，再把与锌片相连的导线与电压表的负接线柱进行试触，若电压表指针正向偏转，说明与电压表正接线柱连接的铜片是水果电池的正极；若电压表反向偏转，锌片是电池的正极。
2．实验桌上有如下器材：满足实验要求的电源、电流表、电压表、开关、滑动变阻器各一个，若干个不同阻值的定值电阻和足够多的导线。
小华想用实验桌上的器材证明：“当通过导体的电流一定时，导体的电阻越大，导体两端的电压越大”，为此他设计的实验电路如图所示。
(1)请写出他的实验步骤；(2)设计一个实验数据记录表格。
【答案】见解析所示【解析】【详解】(1)实验步骤：①按图连接电路，将滑动变阻器调至阻值最大处，闭合开关后，调节滑片位置，使电流表示数为I，读电压表示数U，将R、I、U记录在数据表格中；②断开开关，将R换为另一更大阻值的电阻，闭合开关后，调整滑片位置，使电流表示数仍为I，读出电压表的示数U，将R、I、U记录在数据表格中；③仿照步骤②，再重复1次实验。
【物理】人教版九年级物理上册全册全套精选试卷试卷(word版含答案)
【物理】人教版九年级物理上册全册全套精选试卷试卷（word版含答案）一、初三物理电流和电路易错压轴题（难）1．现有两只小灯泡L1、L2，它们的额定电压分别为2.5V和3.8V．（1）如图甲是小明测定灯泡L1额定功率的实物电路图（不完整）．①请用笔画线代替导线将实物电路图连接完整_____．②闭合开关前，应将滑动变阻器的滑片P移到__端（选填“A”或“B”）．闭合开关后发现：小灯泡不亮，电流表示数为零，而电压表示数接近电源电压。
经检查，电流表是完好的，仅滑动变阻器或小灯泡存在故障，则电路中的故障是__．排除故障后，闭合开关，仍发现小灯泡不亮，电流表指针偏转很小，要使该小灯泡发光只需__。
③当电压表示数为2.5V时，电流表示数如图乙所示，则灯泡L1的额定功率为__W．（2）小华利用图丙所示的电路测出了灯泡L2的额定功率．图中R为阻值已知的定值电阻，还缺两个开关和一只电表（电流表或电压表），请在虚线框内补上这三个元件的符号，使电路完整，实验操作简单______．【答案】A灯泡断路移动滑动变阻器0.8【解析】（1）①根据图中电表的正、负接线柱，从电源正极连接开关，滑动变阻器的接线柱要求一上一下的串联在电路中，所以将C或D连到电源负极即可，如下图所示：②电压表有示数，说明电压表与电源连通；电流表示数几乎为零，灯泡不发光，说明电路断路或电路的总电阻很大，导致这一现象的原因可能是小灯泡断路而导致电压表串联在电路中；③为了保护电路，闭合开关前，滑片P应处在使电路中电阻最大位置A端；由乙图，电流表使用0-0.6A量程，分度值为0.02A，示数为0.32A，所以灯泡L1的额定功率：；（2）由上面的分析知，右上边的是电压表；左边两虚线框内是开关，如图所示：①只闭合S和中间的开关，移动滑片使电压表示数为3.8V；②保持滑片位置不动，断开中间开关，闭合左上边开关，测出灯与R的总电压，根据串联电路的电压特点计算出R两端电压U R；③由计算出R的电流，即灯泡此时的电流，由P=U额I额计算灯泡L2电功率即可．故答案为：(1). (2). A (3). 灯泡断路 (4). 移动滑动变阻器(5). 0.8 (6).【点睛】本题是测灯泡额定功率的实验，考查了电路连接、变阻器的使用、电表读数和功率计算以及特殊方法测功率的电路设计．特殊方法测功率时，只给电流表通常会使用并联电路，只给电压表时通常使用并联电路，利用已知阻值的电阻与电表的组合间接测电压或电流达到实验目的。
【物理】人教版物理初三年级上册全册全套精选试卷试卷(word版含答案)
【物理】人教版物理初三年级上册全册全套精选试卷试卷（word 版含答案）一、初三物理 电流和电路 易错压轴题（难）1．.离渠边不同距离处水流速度相等吗，小科想到顺水漂流的乒乓球速度与水流速度相等，于是进行了如下实验：选一段流速稳定、宽为2m 的水平水渠为实验场地，如图甲所示，在A 1A 2连线上，同一时间把11个乒乓球等间距地轻轻放入水中，并开始汁时，t =5s 时测得实验数据如下表： 离渠中心线距离r /m0．10．200．400．600．801．00乒乓球移动距离S /m1．000．960．840．640．38几乎为0水流速度／m·s -1 0．200 0．1920．1680．1280．076几乎为0（1）分析数据可以得出：离渠中心线距离r 越大，水流速度v ____________．（2）为了得出v 与r 的定量关系，小科根据上表数据绘制v 一r 2图线如图乙，据此图可得到v 与r 的关系式是v =____________．（3）图丙是该段水渠的横截面示意图．假如上述结论同样适用于水下，则实验时图丙中同一深度的B 、C 两点处的压强大小关系为P 8__________P C ．（4）上《电流》一课时，老师常用水的流量和水流来类比电量和电流．理想水渠交叉点上，单位时间内流入的总水量等于流出的总水量，同理，在电路的某连接处，流入的电流总和等于流出的电流总和．图丁是某实验电路的一部分，电流表的示数为__________A ，若通过导线 ab 电流为0.6A ，请分析通过导线cd 的电流大小及方向．【答案】（1）越小；（2）22220.20.20.21/r r m s m m ⎛⎫-⨯=- ⎪⎝⎭()01r m ≤≤；（3）<；（4）0.46；若①当ab 中的电流是从a 到b 时，电路图如图所示：此时，I cd =0.6A+0.46A=1.04A ，电流方向是从d 到c ； ②当ab 中的电流是从b 到a 时，电路图如图所示：此时，I cd =0.6A-0.46A=0.14A ，电流方向是从c 到d. 【解析】试题分析：（1）观察实验记录数据可知，离渠中心线距离r 越大，水流速度v 越小；（2）观察乙表可知，速度22220.20.20.21/r r v m s m m ⎛⎫=-⨯=- ⎪⎝⎭；（3）因为水在流动，流体压强的特点是：流速大的地方压强小，流速小的地方压强大，可知：因为B A v v >，所以B A p p <；（4）电流表使用的是0-0.6A 的量程，分度值是0.02A ，因此电流表的示数为0.46A ； 若Iab=0.6A 时，电路分为两种情况，因为电流表的正确接法是电流从正接线柱流入，负接线柱流出，因此，若①当ab 中的电流是从a 到b 时，电路图如图所示：此时，I cd =0.6A+0.46A=1.04A ，电流方向是从d 到c ； ②当ab 中的电流是从b 到a 时，电路图如图所示：此时，I cd =0.6A-0.46A=0.14A ，电流方向是从c 到d.考点：流体压强与流速的关系；电流和电流表；并联电路中电流的规律.2．小明有一个电路盒，面板上有L 1、L 2灯各一只，两个开关S 1、S 2，一个电流表。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
【物理】人教版九年级物理上册全册全套精选试卷（Word版含解析）一、初三物理电流和电路易错压轴题（难）1．实验小组用如图1所示的电路来探究并联电路中电流的关系，其实验思路如下∶接好电路后，把电流表分别接入到A、B、C三处，测出第一组数据；为了防止个别偶然因素的影响，他们采用以下两种方法之一来重复实验，并完成第二次和第三次测量：方法一∶改变电源电压方法二∶更换其中一条支路中的灯泡（规格不同）(1)如图2是某同学连接的并联电路的局部图，某次实验中，测量完干路电流之后，某同学想测量通过L1的电流，为接入电流表，a、b、c、d四个接点中最方便的导线拆接点是________点，同时注意，在拆接电路时，开关必须________。
测量过程中，电流表出现图3中的实验现象说明_________；(2)该同学表格设计中存在的不足之处是∶_____________；A处的电流I A B处的电流I B C处的电流I C第一次测量0.100.120.22第二次测量0.200.240.44第三次测量0.250.300.55(3)表格补充完整后，通过对上面数据的分析，后面两次实验是采用方法______（选填“一”或“二”）进行的，可以得出结论∶并联电路干路中的电流等于_______________；(4)根据上述结论，应用到如图4中，图中已标明了电流的方向，若b、c、d中的电流大小分别为0.3A、0.6A、0.2A，则a中的电流大小为__________A。
【答案】d断开电流表正负接线柱接反电流没有单位一各支路电流之和 0.1 【解析】【分析】【详解】(1)[1][2]为接入电流表，a、b、c、d四个接点中最方便的导线拆接点是d点，在拆接电路时开关必须断开。
[3]由图3所示电流表可知，电流表指针反向偏转，这是由于电流表正负接线柱接反造成的。
(2)[4]由表格可知，存在的不足之处是电流没有单位。
(3)[5][6]由表中实验数据可知，第2次与第3次实验时，电流值与第一次实验的电流值只是数值上发生了倍数变化，所以后面两次实验是通过改变电源电压进行实验的，即采用方法一进行实验；由表中实验数据可知，在并联电路中干路电流等于各支路电流之和。
(4)[7]干路电流大小等于各支路电流大小之和，与电流方向无关，b、c、d处分别在支路，c 在干路，所以I a=I c-I b-I d=0.6A -0.3A-0.2A=0.1A2．实验桌上有如下器材：满足实验要求的电源、电流表、电压表、开关、滑动变阻器各一个，若干个不同阻值的定值电阻和足够多的导线。
小华想用实验桌上的器材证明：“当通过导体的电流一定时，导体的电阻越大，导体两端的电压越大”，为此他设计的实验电路如图所示。
(1)请写出他的实验步骤；(2)设计一个实验数据记录表格。
【答案】见解析所示【解析】【详解】(1)实验步骤：①按图连接电路，将滑动变阻器调至阻值最大处，闭合开关后，调节滑片位置，使电流表示数为I，读电压表示数U，将R、I、U记录在数据表格中；②断开开关，将R换为另一更大阻值的电阻，闭合开关后，调整滑片位置，使电流表示数仍为I，读出电压表的示数U，将R、I、U记录在数据表格中；③仿照步骤②，再重复1次实验。
(2)实验数据表格：实验次数123电流I/A电阻R/Ω电压U/V3．小丽做测量小灯泡电功率的实验（小灯泡标有“2.5V”字样，电阻约10Ω）。
（1）如图甲所示是小丽连接的部分电路，请将电路连接完整_________。
（2）闭合开关后，发现灯泡不亮，电压表无示数，电流表有示数.若电路中仅有一处故障，这个故障可能是___________。
（3）实验过程中，当电压表的示数为2V时，要使小灯泡正常发光，应将滑动变阻器的滑片P向___调节（选填“左”或“右”）；小灯泡正常发光电流表的示数如图乙所示，则，此时小灯泡的电功率为______W。
（4）做完此实验后，小丽还想测量一只阻值约为数百欧的电阻R x的阻值，与其他同学讨论后，她通过增加一电阻箱R0（0～9999Ω 5A）、定值电阻（200Ω 2A）、单刀双掷开关等器材，设计出了A、B两种方案(如图).在A、B两种方案中，方案__________可以让测量结果更准确，理由是_______。
（电表为理想电表）【答案】略灯短路右1.2B可以多次测量取平均值【解析】（1）小灯泡与电流表串联，电压表接在小灯泡的两端，如下图：（2）闭合开关后，发现灯泡不亮，电流表有示数，说明电路为通路，故障为短；电压表无示数，说明电压表被短路，因此电路故障为灯泡短路；（3）电流表量程为0～0.6A，由表知0.4+4×0.02A=0.48A；此时小灯泡电功率：P=UI=2.5V×0.48A=1.2W；要使小灯泡正常发光，应使小灯泡两端电压为额定电压，由2V增大到2.5V，根据串联分压的特点，应使滑动变阻器阻值减小，故应将滑动变阻器的滑片P向右移动；（4）方案A通过R x与R串联，测得Rx两端电压，然后单刀双至开关由a到b再调节电阻箱，电压表示数与在a点相同，则可求得电阻值；方案B 先后把电压表分别放在R x 和R 0两端测出电压值，由串联分压公式可求R x ．调节电阻箱阻值，可以多次测量．方案A ，只能求一次阻值；方案B 可以多次测量求平均值，以减小误差。
4．小明用如图甲所示的电路图来探究并联电路中干路电流与各支路电流的关系．（1）请根据电路图，用笔画线代替导线把图乙的电路连接完整． （____）（2）连接电路后，小明把电流表接入图甲的A 处，闭合开关S 后，发现小灯泡1L 不亮，2L 亮，电流表无示数，产生这种现象的原因可能是______．排除电路故障再做实验，电流表在A 处的示数如图丙所示，请你帮小明把该示数填入下表空格处．然后小明把电流表分别接入电路中的B 、C 两处测电流，并把电流表的示数记录在下表中．A 处的电流/A A IB 处的电流/A B IC 处的电流/A C I______0.150.25小明分析表格中的数据认为：并联电路中干路电流等于______．（3）小明想，要使上述结论更具普通性，还要用不同的方法进行多次实验，于是小明和同学们讨论了以下三种方案：方案一：在图甲的基础上，反复断开、闭合开关，测出A 、B 、C 三处的电流． 方案二：在图甲的基础上，只改变电源电压，测出A 、B 、C 三处的电流．方案三：在图甲的基础上，在其中一条支路换上规格不同的灯泡，测出A 、B 、C 三处的电流．以上三种方案，你认为不可行的方案______（填“一”“二”或“三”）． 小明选择上述可行方案之一，做了三次实验，并把实验数据填入下表中． 实验次序 A 处的电流/A A IB 处的电流/A B IC 处的电流/A C I1 0.12 0.18 0.30 2 0.14 0.21 0.35 30.200.300.50请你根据小明的实验步骤和有关数据回答下列问题： ①在拆电路改装时，开关必须______；②小明选择的方案是方案______（填“一”“二”或“三”）．L支路有断路 0.10 各支路电流之和一断【答案】1开二【解析】【分析】【详解】(1)[1]由电路图可知，两灯泡并联，因此可得实物图如下：；(2)[2]电流表无示数说明电路不通，即1L支路有断路；[3]由图丙可知，A处电流为0.1A；[4]由表格数据可知，干路C处电流，等于A支路，B支路电流之和，因此可得并联电路中干路电流等于各支路电流之和；(3)[5] 方案二和方案三：换用不同的规格的小灯泡，或者增加电池的节数改变电源电压，测出三处的电流，可以得出多组不同的实验数据，故可以得出普遍规律；而方案一中反复断开，闭合开关，测得到的实验数据都是相同的，故不可行；[6]为了保护电路，在拆电路改装时，开关必须断开；[7] 分析A、B两处的电流的变化关系可知，通过A处电流的变化倍数和通过B电流的变化倍数相等，说明选择的实验方案是二．5．莉莉利用如图所示的实验电路测量小灯泡的额定功率，已知待测小灯泡额定电压为4.5 V；小灯泡额定功率约为1 W，电源电压恒为6 V，①闭合开关前，应将滑滑动变阻器的滑片移至___（选填“A”或“B”）端。
②若有三个滑动变阻器，规格分别为R1（5Ω 2 A）、R2（20Ω 1 A）、R3（100Ω 0.1 A），则应选择___（选填“R1”“R2”或“R3”）。
③将滑动变阻器阻值调到最大，闭合开关，发现小灯泡不亮，电流表无示数，电压表示数接近电源电压，经检查灯泡是完好的，则故障可能是导线______（选填“a”“b”“c”“d”“e”“f”或“g”）。
④排除故障后，移动滑动变阻器的滑片，当电压表示数为4.5V时。
电流表示数如图所示，则小灯泡额定功率的测量值________W。
【答案】B R2 f 0.99【解析】【分析】【详解】①[1]在做物理实验时规定，闭合开关前，应将滑动变阻器的阻值调到最大，所以滑动变阻器的滑片移至B端；②[2]由题意可知，小灯泡的额定电流为0.22A，当小灯泡正常发光时，滑动变阻器需要分1.5V的电压，此时滑动变阻器的电阻最小值为6.8Ω，所以可知应选R2（20Ω 1 A）；③[3]发现小灯泡不亮，电流表无示数，电压表示数接近电源电压，说明电路中有断路，经检查灯泡是完好的，则故障可能是导线f；④[4]当电压表示数为4.5V时，小灯泡正常发光，电流表示数0.22A，则小灯泡额定功率的测量值0.99W。
6．某小组同学研究“并联电路电流特点”。
他们选用电阻R1为30欧、R2为10欧并按图连接电路进行实验，把实验数据记录在表一中。
他们用25欧、50欧电阻先后替换R2继续实验，实验数据也记录在表一中。
接着他们换用R1为60欧电阻从复上述实验过程并把实验数据记录在表二中。
实验过程中电源电压不变。
表一实验序号R1（欧）R2（欧）I1（安）I2（安）干路I（安）130100.200.600.80 230250.200.240.44 330500.200.120.32表二实验序号R1（欧）R2（欧）I1（安）I2（安）干路I（安）460100.100.600.70 560250.100.240.34 660500.100.120.22(1)根据表一或表二中的第四列、第五列、第六列数据，分析比较I与I1、I2之间关系，可得出的初步结论是：在并联电路中，__________________；(2)根据表一或表二中的第三列、第五列数据，分析比较电流I2随电阻R2的变化情况及相关条件，可得出的初步结论是：在并联电路中，电源电压不变，__________________；(3)分析比较实验序号1、2、3(或4、5、6)中I变化量与I2变化量的大小关系及相关条件，可得出初步结论是：在并联电路中，电源电压一定时，__________________；(4)进一步分析表一或表二的数据，发现在并联电路中，当R1不变时，I2与Ⅰ的比值随着R2阻值的变大而变小，请你用相关的物理知识推出I2与I的比值变小的原因__________________；(5)进一步分析表一或表二的数据，还发现I2与I的比值与R1、R2阻值之间满足定量关系，请你推导出关系式。
