常用焊接工艺
焊接技术工艺
焊接技术工艺焊接方法1. 电弧焊电弧焊是一种常见的焊接方法，通过使用电弧产生高温，并将金属填充材料融化，实现焊接。
它可以分为手工电弧焊和自动化电弧焊两种方式。
2. 气体保护焊气体保护焊是一种在焊接过程中使用保护性气体的焊接方法。
常见的气体保护焊有氩弧焊和氮气保护焊。
它可以防止焊接过程中金属与空气接触而产生氧化。
3. 线能量焊接线能量焊接是一种通过线能量的高热作用将金属焊接的方法。
它采用专用设备产生高能量的电弧，并通过控制电弧的移动来实现焊接。
焊接技术流程1. 准备工作在焊接之前，需要进行一些准备工作。
包括准备焊接设备和材料，清洁焊接部件以去除油污和污垢，还需要做好焊接的安全措施。
2. 焊接端面处理焊接部件的表面处理非常重要，可以通过打磨、清理或者化学处理等方式来提高焊接质量。
3. 确定焊接参数根据具体的焊接材料和焊接方法，确定合适的焊接参数，包括电流、电压、焊接速度等。
4. 进行焊接根据预定的焊接方法，进行焊接操作。
确保焊接过程中保持适当的焊接速度和焊接质量。
5. 焊后处理焊接完成后，进行相应的焊后处理工作。
包括去除焊渣、磨光焊缝、清洁焊接区域等。
焊接技术的应用焊接技术广泛应用于各个行业。
在航空航天领域，焊接技术用于飞机的机身组装和发动机的焊接。
在汽车领域，焊接技术用于汽车的车身制造和零部件的连接。
在建筑领域，焊接技术用于钢结构的组装和焊接。
在电子领域，焊接技术用于电路板的制造和连接等。
总结焊接技术工艺是现代制造中至关重要的一项技术。
通过不同的焊接方法和流程，可以实现金属材料的连接和修复。
合理的焊接参数和焊后处理能够提高焊接质量。
焊接技术在航空航天、汽车、建筑和电子等领域都发挥着重要作用。
电子电工的焊接的工艺
电子电工的焊接的工艺
电子电工的焊接工艺常用的有以下几种：
1. 手工焊接：这种焊接方法比较简单，可以用手持焊枪进行。
但是需要有一定的技巧和操作经验，不能进行大规模的生产。
2. 波峰焊接：波峰焊接是一种可以批量生产的焊接方法。
该方法是通过将焊接板放在一个流动的锡池上，然后通过波峰塑料定量的将锡焊接到焊接板上，从而实现大规模的焊接。
3. 热风焊接：热风焊接是一种适用于细小板子的方法。
热风焊枪烘烤桥接塑料板子和金属涂层在一起。
这种方法要求操作者经验丰富，否则会让材料过度熔化。
4. 多头焊接：多头焊接可以同时焊接多个接头，从而提高生产效率。
但是，该方法需要购买专门的多头焊接设备，成本比较高。
总而言之，选择何种焊接方法应根据具体的需求和技术要求来进行选择。
14种常用钎焊工艺方法与技术规范
14种常用钎焊工艺方法与技术规范钎焊是一种常见的焊接方法，广泛应用于金属制品、航空航天、机械制造、建筑等领域。
下面将介绍14种常用的钎焊工艺方法与技术规范。
1.火焰钎焊：使用氧乙炔火焰进行钎焊，通常用于低温钎焊。
2.电阻钎焊：利用电流通过工件产生热量，将钎料熔化并连接工件。
3.电弧钎焊：利用电焊机产生的电弧将钎料熔化并连接工件。
4.真空钎焊：在低压或真空条件下进行钎焊，避免氧化反应。
5.惰性气体保护钎焊：利用氩气等惰性气体进行保护，防止氧化。
6.爆破钎焊：在钎焊过程中加入定时爆破药剂，提高钎焊质量。
7.块料钎焊：使用金属块料作为钎料，直接加热熔化后连接工件。
8.焊盘钎焊：使用特殊焊盘进行钎焊，保护工件和钎料。
9.超声波钎焊：利用超声波产生的摩擦热进行钎焊。
10.坩埚钎焊：将钎料放入坩埚中进行加热，然后将熔化的钎料倒入连接工件。
11.光束钎焊：利用激光束照射工件进行钎焊。
12.电子束钎焊：利用电子束对工件进行加热和钎焊。
13.感应钎焊：利用感应加热将钎料熔化并连接工件。
14.激光钎焊：利用激光进行钎焊，具有较高的精度和速度。
在进行钎焊时，还需要遵循一些技术规范：1.先清洁工件表面，去除氧化物、油脂等污染物。
2.钎焊前进行预热，提高钎焊质量和连接强度。
3.控制钎焊温度，防止过热或过冷引起焊接质量问题。
4.控制加热时间，避免过长或过短的加热时间影响钎焊质量。
5.控制钎料的使用量，确保钎料能充分填充连接间隙。
6.进行钎焊后，要对焊缝进行清理，去除焊渣和氧化物。
7.钎焊后进行表面处理，提高防腐性和美观度。
8.进行焊接质量检验，确保焊接接头的强度和密封性。
9.钎焊过程中要注意安全，佩戴防护设备，防止伤害。
10.根据具体工件的材料和要求选择合适的钎焊方法和钎料。
总之，钎焊是一种常用的焊接方法，在实际应用中有着广泛的用途。
掌握不同的钎焊工艺方法和遵循相应的技术规范，可以提高钎焊质量，确保焊接接头的强度和密封性。

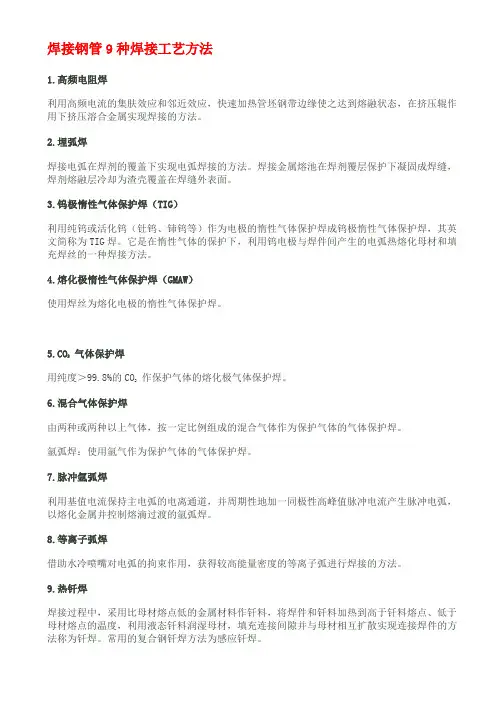

焊接钢管9种焊接工艺方法
焊接钢管9种焊接工艺方法
1.高频电阻焊
利用高频电流的集肤效应和邻近效应，快速加热管坯钢带边缘使之达到熔融状态，在挤压辊作用下挤压溶合金属实现焊接的方法。
2.埋弧焊
焊接电弧在焊剂的覆盖下实现电弧焊接的方法。
焊接金属熔池在焊剂覆层保护下凝固成焊缝，焊剂熔融层冷却为渣壳覆盖在焊缝外表面。
3.钨极惰性气体保护焊（TIG）
利用纯钨或活化钨（钍钨、铈钨等）作为电极的惰性气体保护焊成钨极惰性气体保护焊，其英文简称为TIG焊。
它是在惰性气体的保护下，利用钨电极与焊件间产生的电弧热熔化母材和填充焊丝的一种焊接方法。
4.熔化极惰性气体保护焊（GMAW）
使用焊丝为熔化电极的惰性气体保护焊。
5.CO2气体保护焊
用纯度＞99.8%的CO2作保护气体的熔化极气体保护焊。
6.混合气体保护焊
由两种或两种以上气体，按一定比例组成的混合气体作为保护气体的气体保护焊。
氩弧焊：使用氩气作为保护气体的气体保护焊。
7.脉冲氩弧焊
利用基值电流保持主电弧的电离通道，并周期性地加一同极性高峰值脉冲电流产生脉冲电弧，以熔化金属并控制熔滴过渡的氩弧焊。
8.等离子弧焊
借助水冷喷嘴对电弧的拘束作用，获得较高能量密度的等离子弧进行焊接的方法。
9.热钎焊
焊接过程中，采用比母材熔点低的金属材料作钎料，将焊件和钎料加热到高于钎料熔点、低于母材熔点的温度，利用液态钎料润湿母材，填充连接间隙并与母材相互扩散实现连接焊件的方法称为钎焊。
常用的复合钢钎焊方法为感应钎焊。
常见焊接工艺
常见焊接工艺焊接是一种将两个或多个工件连接在一起的加工方法，广泛应用于制造业和建筑领域。
常见焊接工艺包括电弧焊、气体保护焊、激光焊和摩擦焊等。
本文将对这些常见焊接工艺进行介绍。
一、电弧焊电弧焊是利用电弧产生的高温熔化工件并形成焊缝的方法。
常见的电弧焊包括手工电弧焊、氩弧焊和等离子焊。
手工电弧焊是最常见的焊接方法，操作简单，适用于各种材料的焊接。
氩弧焊使用惰性气体保护焊缝，焊接质量高，常用于不锈钢和铝合金的焊接。
等离子焊是在氩弧焊的基础上进一步改进的焊接方法，适用于焊接厚度较大的工件。
二、气体保护焊气体保护焊是在焊接过程中使用气体保护焊缝，防止氧气和其他杂质的侵入，提高焊接质量。
常见的气体保护焊有氩弧焊、惰性气体保护焊和半自动焊。
氩弧焊已经在上面提到过，适用于不锈钢和铝合金的焊接。
惰性气体保护焊使用惰性气体（如氩气）保护焊缝，适用于焊接不锈钢、铜和镍合金等材料。
半自动焊是通过焊丝自动送进焊缝，减少操作难度，提高效率。
三、激光焊激光焊是利用激光束的高能量将工件熔化并形成焊缝的方法。
激光焊具有高精度、高效率和无需接触的优点，适用于焊接薄壁材料和高反射材料。
激光焊分为传统激光焊和激光深熔焊。
传统激光焊适用于较薄的材料，焊缝较窄，适用于汽车和电子行业。
激光深熔焊适用于较厚的材料，焊缝较宽，适用于航空航天和能源行业。
四、摩擦焊摩擦焊是利用摩擦热产生的高温将工件熔化并形成焊缝的方法。
摩擦焊不需要外部热源和填充材料，适用于焊接铝合金、镁合金和铜等材料。
常见的摩擦焊包括摩擦搅拌焊和摩擦搅拌摩擦焊。
摩擦搅拌焊通过摩擦热将工件熔化，并通过机械搅拌来形成焊缝。
摩擦搅拌摩擦焊在摩擦搅拌焊的基础上增加了摩擦摩擦焊，进一步提高了焊接质量。
总结而言，常见的焊接工艺包括电弧焊、气体保护焊、激光焊和摩擦焊等。
每种焊接工艺都有其适用的材料和场景，选择合适的焊接工艺可以提高焊接质量和效率。
在实际应用中，还需要根据具体情况选择焊接参数和设备，以确保焊接的稳定性和可靠性。
常见的焊接工艺
常见的焊接工艺
焊接是一种将两个或多个金属材料连接在一起的方法。
它是制造业中最常用的连接技术之一。
焊接工艺有很多种，每种工艺都有其独特的优点和适用范围。
下面介绍几种常见的焊接工艺。
1. 电弧焊接
电弧焊接是一种通过电弧加热金属材料并使其熔化的焊接方法。
在电弧焊接中，电极和工件之间形成一条电弧，电弧的高温使金属材料熔化并形成焊缝。
电弧焊接适用于焊接厚度较大的金属材料，如钢板、钢管等。
2. 气体保护焊接
气体保护焊接是一种在焊接过程中使用惰性气体保护焊缝的方法。
惰性气体可以防止焊缝受到空气中的氧气和水蒸气的污染，从而保证焊缝的质量。
气体保护焊接适用于焊接不锈钢、铝合金等材料。
3. 熔覆焊接
熔覆焊接是一种将金属粉末或线材加热熔化后喷射到工件表面形成涂层的方法。
熔覆焊接可以改善工件表面的性能，如耐磨性、耐腐蚀性等。
熔覆焊接适用于修复和加强工件表面。
4. 激光焊接
激光焊接是一种使用激光束将金属材料熔化并形成焊缝的方法。
激光焊接具有高精度、高效率、无污染等优点。
激光焊接适用于焊接薄板、小型零件等。
5. 焊锡焊接
焊锡焊接是一种使用焊锡将两个金属材料连接在一起的方法。
焊锡焊接适用于焊接电子元器件、小型零件等。
不同的焊接工艺适用于不同的材料和应用场景。
在选择焊接工艺时，需要根据具体情况进行选择，以保证焊接质量和效率。
焊接工艺有哪些
焊接工艺有哪些焊接工艺是将工件通过加热和熔化金属材料，然后冷却形成连接的一种方法。
常见的焊接工艺包括电弧焊、氩弧焊、氩弧焊、激光焊、电阻焊等。
下面将详细介绍这些焊接工艺。
一、电弧焊电弧焊是利用电弧将工件熔化并形成连接的一种焊接工艺。
常见的电弧焊有手工电弧焊、埋弧焊、自动焊、气体保护焊等。
手工电弧焊是一种简单、灵活的焊接方法，适用于各种材料和工件的焊接。
埋弧焊是一种高效、高质量的焊接方法，主要用于厚板、大型结构的焊接。
自动焊可在定制焊接机器人或自动焊接设备配合下进行自动焊接。
气体保护焊是利用惰性气体（如氩气）来保护焊接过程中的电弧和熔池，以提高焊接质量。
二、氩弧焊氩弧焊是利用氩气作为保护气体的一种焊接工艺，主要用于焊接不锈钢、铝和镍合金等材料。
氩弧焊有钨极氩弧焊和氩弧焊两种形式。
钨极氩弧焊使用钨极作为电极，通常通过手工进行。
氩弧焊使用金属电极作为电极，可通过手工或自动焊接。
三、激光焊激光焊是利用高能激光束熔化工件并形成连接的一种焊接工艺。
其特点是焊接速度快、焊接热影响区小、焊缝质量高。
激光焊可以分为传统激光焊和激光深熔焊。
传统激光焊适用于较薄的金属板材，激光深熔焊适用于较厚的金属板材。
四、电阻焊电阻焊是利用通过工件中通电产生的电阻热将工件加热熔化并形成连接的一种焊接工艺。
电阻焊可分为点焊和缝焊两种形式。
点焊主要用于焊接薄板的接头，缝焊主要用于焊接较厚工件或接头。
五、等离子焊等离子焊是利用等离子体产生的高温熔化工件并形成连接的一种焊接工艺。
等离子焊具有高焊接速度、大焊接深度、无需熔化电极等优点，适用于焊接各种材料。
六、摩擦焊摩擦焊是利用摩擦热将工件表面熔化并形成连接的一种焊接工艺。
摩擦焊可分为摩擦搅拌焊和摩擦熔焊两种形式。
摩擦搅拌焊适用于焊接铝合金等材料，摩擦熔焊适用于焊接不锈钢等材料。
七、爆炸焊爆炸焊是利用爆炸产生的高温和压力将工件形成连接的一种焊接工艺。
爆炸焊主要用于焊接铝和铜等材料。
八、电子束焊电子束焊是利用电子束将工件熔化并形成连接的一种焊接工艺。
常见焊接工艺
前常用的焊接工艺有：→电弧焊（氩弧焊、手弧焊、埋弧焊、钨极气体保护电弧焊、等离子弧焊、气体保护焊）→电阻焊→高能束焊（电子束焊、激光焊）→钎焊→以电阻热为能源：电渣焊、高频焊；→以化学能为焊接能源：气焊、气压焊、爆炸焊；→以机械能为焊接能源：摩擦焊、冷压焊、超声波焊、扩散焊1．电弧焊电弧焊是目前应用最广泛的焊接方法。
它包括有：手弧焊、埋弧焊、钨极气体保护电弧焊、等离子弧焊、熔化极气体保护焊等。
绝大部分电弧焊是以电极与工件之间燃烧的电弧作热源。
在形成接头时，可以采用也可以不采用填充金属。
所用的电极是在焊接过程中熔化的焊丝时，叫作熔化极电弧焊，诸如手弧焊、埋弧焊、气体保护电弧焊、管状焊丝电弧焊等；所用的电极是在焊接过程中不熔化的碳棒或钨棒时，叫作不熔化极电弧焊，诸如钨极氩弧焊、等离子弧焊等。
（1）手弧焊手弧焊是各种电弧焊方法中发展最早、目前仍然应用最广的一种焊接方法。
它是以外部涂有涂料的焊条作电极和填充金属，电弧是在焊条的端部和被焊工件表面之间燃烧。
涂料在电弧热作用下一方面可以产生气体以保护电弧，另一方面可以产生熔渣覆盖在熔池表面，防止熔化金属与周围气体的相互作用。
熔渣的更重要作用是与熔化金属产生物理化学反应或添加合金元素，改善焊缝金属性能。
手弧焊设备简单、轻便，操作灵活。
可以应用于维修及装配中的短缝的焊接，特别是可以用于难以达到的部位的焊接。
手弧焊配用相应的焊条可适用于大多数工业用碳钢、不锈钢、铸铁、铜、铝、镍及其合金。
（2）埋弧焊埋弧焊是以连续送时的焊丝作为电极和填充金属。
焊接时，在焊接区的上面覆盖一层颗粒状焊剂，电弧在焊剂层下燃烧，将焊丝端部和局部母材熔化，形成焊缝。
在电弧热的作用下，上部分焊剂熔化熔渣并与液态金属发生冶金反应。
熔渣浮在金属熔池的表面，一方面可以保护焊缝金属，防止空气的污染，并与熔化金属产生物理化学反应，改善焊缝金属的万分及性能；另一方面还可以使焊缝金属缓慢泠却。
埋弧焊可以采用较大的焊接电流。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
焊接操作法的图片
第一步
第二步
第三步 第四步 第五步 图 五步操作法
第一步
第二步
第三步
图 三步操作法
手工焊接的操作要领
手工焊接的操作要领分以下五个方面:
焊前准备
电烙铁的操作方法
焊料的供给方法
掌握合适的焊接时间和温度
焊接后的处理
电烙铁接触焊点方法的图片
图 电烙铁接触焊点的方法
电烙铁撤离方向的图片
3．常用的锡铅合金焊料（焊锡）
锡铅合金焊料的有多种形状和分类。其形 状有粉末状、带状、球状、块状和管状等几 种。
手工焊接中最常见的是管状松香芯焊锡 丝。这种焊锡丝将焊锡制成管状，其轴向芯 内是优质松香添加一定的活化剂组成的。
3.1.4 锡焊的基本条件
A．被焊金属应具有良好的可焊性 B．被焊件应保持清洁 C．选择合适的焊料 D．选择合适的焊剂 E．保证合适的焊接温度 对印制板上的电子元器件进行焊接时，
2.4 拆焊(解焊)
拆焊是指把元器件从原来已经焊接的安装 位置上拆卸下来。
当焊接出现错误、损坏或进行调试维修 电子产品时，就要进行拆焊过程。
1．拆焊工具和材料：
拆焊工具：普通电烙铁、镊子、吸锡器、 吸锡电烙铁等。
吸锡材料：屏蔽线编织层、细铜网等。
2．拆焊方法 分点拆焊法 集中拆焊法 断线拆焊法
电烙铁握法的图片
（a）反握法 （b）正握法 （c）笔握法 图 电烙铁的握法
手工焊接操作的基本步骤
焊接操作过程分为五个步骤（也称五步 法）,一般要求在2～3秒的时间内完成。
（1）准备 （2）加热 （3）加焊料 （4）移开焊料 （5）移开烙铁 在焊点较小的情况下，也可采用三步法 完成焊接，即将五步法中的2、3步合为一步， 4、5步合为一步。
2．焊点的常见缺陷及原因分析
虚焊（假焊） 拉尖 桥接 球焊 印制板铜箔起翘、焊盘脱落 导线焊接不当
常见焊接缺陷的图片
（a）、（b）虚焊 （c）拉尖 （d）桥接 图 常见的焊接缺陷
导线焊接缺陷的图片
(a) 芯线过长 (b) 焊料浸过导线外皮 (c) 外皮烧焦
(d) 摔线
(e) 芯线散开
图 导线的焊接缺陷
生产中必须掌握的一种基本操作技能。 现代焊接技术主要分为下列三类： 熔焊：是一种直接熔化母材的焊接技术。 钎焊：是一种母材不熔化，焊料熔化的焊接
技术。 接触焊：是一种不用焊料和焊剂，即可获得
可靠连接的焊接技术。
1.2 焊料、焊剂和焊接的辅助材料
1．焊料 焊料是一种熔点低于被焊金属，在被焊
金属不熔化的条件下，能润湿被焊金属表面， 并在接触面处形成合金层的物质。
焊接工艺
学习要点：
1.焊接的基本知识及手工焊接的工艺要 求、质量分析。
2.掌握手工焊接技术和手工焊接的工艺 要求。
3.学习自焊接技术、接触焊接技术。
主要内容
焊接的基本知识 手工焊接的工艺要求及质量分析 自动焊接技术 接触焊接
一. 焊接的基本知识
1.1 焊接的种类 焊接是使金属连接的一种方法，是电子产品
一般选择20W～35W的电烙铁；每个焊点一次 焊接的时间应不大于3秒钟。
正确的焊接姿势
一般采用坐姿焊接，工作台和坐椅的高度要合适。 焊接操作者握电烙铁的方法： 反握法：适合于较大功率的电烙铁（>75W）对 大焊点的焊接操作。 正握法：适用于中功率的电烙铁及带弯头的电 烙铁的操作，或直烙铁头在大型机架上的焊接。 笔握法：适用于小功率的电烙铁焊接印制板上 的元器件。
图 电烙铁的撤离方向与焊料的留存量
焊料供给方法的图片
图 焊料的供给方法
2.2 手工焊接的工艺要求
1．保持烙铁头的清洁 2．采用正确的加热方式 3. 焊料、焊剂的用量要适中 4. 烙铁撤离方法的选择 5. 焊点的凝固过程
2.3 焊点的质量分析
1．对焊点的质量要求 电气接触良好 机械强度可靠 外形美观
电子产品生产中，最常用的焊料称为锡 铅合金焊料（又称焊锡），它具有熔点低、 机械强度高、抗腐蚀性能好的特点。
2．焊剂(助焊剂)
焊剂是进行锡铅焊接的辅助材料。 焊剂的作用:去除被焊金属表面的氧化物，
防止焊接时被焊金属和焊料再次出现氧化， 并降低焊料表面的张力，有助于焊接。
常用的助焊剂有： 无机焊剂 有机助焊剂 松香类焊剂：电子产品的焊接中常用。
