排水沟道系统第一章排水沟道系统课程学习目标和基本要求：(1)全面掌握和了解城镇排水工程系统规划的基本概念、常识。
(2)准确掌握有关城镇排水管网设计的基本原理以及相关的计算方法。
第一节城市排水系统的体制和组成排水系统：为了系统地排除和处置各种废水而建设的一整套工程设施。
排水体制：污水不同的排出方式所形成的排水系统。
一、规划与定线排水沟道系统应根据城市规划和建设情况统一考虑，分期建设。
排水沟道系统使用年限长，改建困难，因此，应按远期水量设计，远期的规划年限应与城市的总体规划相协调。
排水沟道系统的平面布置，应根据地形、道路建设情况、原有和规划的地下设施，施工条件以及城市污水处理厂的位置等许多因素综合考虑确定。
排水沟道的流向与在街道上的位置应与街道的坡度协调、配合。
（堵塞溢流）在一般情况下，排水沟道应尽量避免设在车行道下，如不可避免，应充分考虑施工对交通和路面建设的影响。
二、排水系统的体制合流制排水系统——将生活污水、工业废水和雨水混合在同一套沟道内排除的系统。
分直排式合流制排水系统和截流式合流制排水系统两种。
分流制排水系统——将污水和雨水分别在两套或两套以上各自独立的沟道内排除的系统。
分完全分流制排水系统、不完全分流制排水系统和半分流制排水系统。
1、直排式合流制排水系统（见图1－1）将排除的混合污水不经处理和利用就近直接排入水体。
以往的老城市差不多都是采用这种排水体制。
特点：对水体污染严重；沟道建设相对较少，又不建污水厂，所以投资较低；不能满足环境保护的需要，一般不宜采用。
改造这种系统时，常采用截流式合流制排水系统。
2、截流式合流制排水系统（见图1－2）在早期建设的基础上，沿水体岸边增建一条截流干沟，并在干沟末端设置污水厂。
同时，在截流干沟与原干沟相交处设置溢流井。
特点：投资比直排式高；比直排式有了较大的改进；但在雨天，仍可能有部分混合污水因直接排放而污染水体，在多雨地区，污染可能仍然严重；随着环境质量标准的提高，这种系统也将满足不了要求。
2排水沟道系统-2
轻型钢筋混凝土井盖及盖座
各种检查井
五、 跌水井
当上下游沟段出现较大的落差(大于2m)时，一般 窨井不再适用，改用跌水井连接。
跌水井是设有消能设施的窨井，它可以克服水 流跌落时产生的巨大冲击力，宜设在直线沟段上。 竖管式 形式 阶梯式
管径大于400 管径不ຫໍສະໝຸດ 于400竖管式跌水井阶梯式跌水井
六、 水封井 当工业废水中含有易燃的挥发性物质时，它的 沟道空间常出现爆炸性气体，为防止这种气体进入 车间，在连接车间内、外沟段的窨井中应设置水封， 这种窨井叫水封井。
自动冲洗
冲洗井一般适用于管径小于400mm的较小沟道， 冲洗沟道长度一般为250m左右。
冲洗井
十、潮门井 为防止潮水或河水倒灌进排水沟道，在排水沟 道出水口上游的适当位置应设置潮门井，潮门井是 装有防潮闸门的窨井。
1:10～1:20
潮门井
十一、雨水口
雨水口是在雨水沟道或合流沟道上收集地面雨 水的构筑物。
设在交叉路口、路侧边沟的一定距离处以及设有 道路边石的低洼地方。 雨水口的形式和数量应按汇水面积上所产生的 径流量和雨水口的泄水能力来确定。 雨水口包括进水、井身和连接管三部分。 形式：边沟雨水口、侧石雨水口和联合式雨水 口。 雨水口分为落底和不落底的。
连接在同一连接管上的雨水口不宜超过三个。
边沟雨水口
①进水井
② 出水井
③沟管
④溢流堰
直管式倒虹管
防止倒虹管内污泥淤积的措施
(1) 提高倒虹管内的设计流速：一般采用1.2~1.5m/s；在 进水井设置冲洗设施，冲洗流速大于1.2m/s
(2) 最小管径采用200mm； (3) 在进水井或靠近进水井的上游沟道的窨井底 部设沉淀槽； (4) 折管式倒虹管的上升管与水平线夹角应不大 于30º 。进水井中设置闸阀，控制流量 十三、 管桥
排水沟道系统的管理和养护(2)_OK

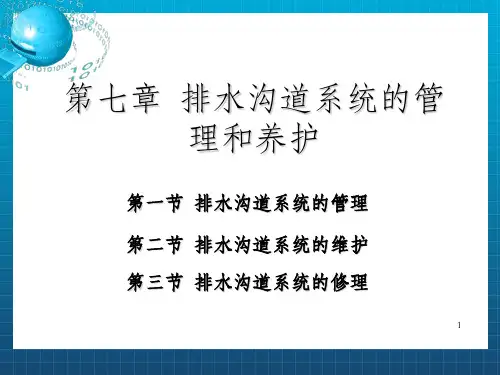

第一节 排水沟道系统的管理 第二节 排水沟道系统的维护 第三节 排水沟道系统的修理
1
第一节 排水沟道系统的管理
2
验收排水沟道
管
理
监督排水沟道使用规则的执行
养
护
的
任
维持通水能力
务
修理沟道及其构筑物，并处理意外事 故等
3
统一管理
管
理 模
分散管理
式
分级管理
将排水沟道、排水泵站和 污水处理厂，统一交给一个机 构进行管理
