06级电工学1 课程试卷
华南理工大学考研真题—电工学2006
华南理工大学考研真题电工学2006一、单项选择题（24分，每小题3分）1. 一个NPN 管在电路中正常工作，现测得U BE >0，U BC >0，U CE >0，则此三极管工作区为A. 截止区B. 饱和区C. 放大区极2. 通常电路中的能耗元件是指A. 电阻元件B. 电容元件C. 电感元件D. 电源元件3. 设计一个八进制计数器，需要的触发器个数至少为（ ）A. 1个B. 2个C. 3个D. 4个4. 三相异步电动机转子的转速总是A.与旋转磁场转速无关B.与旋转磁场转速相同C.小于旋转磁场转速D.大于旋转磁场转速5. 三相异步电动机运行时输出功率大小取决于（ ） A. 电源电压的高低 B. 额定功率的大小 C. 轴上阻力转矩的大小 D. 定子电流的大小6. RLC 串联电路中，已知R=X L =X C =5Ω, I=1∠00A ，则电路的端电压U 为 ① 1∠00×(5+j10)V ② 5∠00V ③ 15∠900V ④ 15∠00V7. 与函数式C B A ++相等的表达式为① C B A •• ② C B A •• ③ C B A •• ④ C B A ++8. 叠加原理适用于A.直流线性电路B. 交流线性电路C. 非线性电路D. 任何线性电路二、填空题（30分，每小题3分）1. 设电源频率f =50Hz ，现有一台三相异步电动机，其额定转速n =975r/min ，则该电动机的磁极对数p= ，额定负载时的转差率为s = 。
2. 已知某用电设备的阻抗为Z =7.07Ω，R=5Ω，则其功率因数ϕcos = 。
3. X L =5Ω的电感元件，施加u =10sin(ωt +60°)V 的正弦电压，则通过电感元件的电流相量为 。
4. 实验测得某有源二端线性网络开路电压OC U =6V ，短路电流SC I =2A ，当外接电阻为3Ω时，其端电压U 值为 。
5. 已知某电路的全响应为A et i tL )2()(10-+=，可知其稳态值)(∞L i ＝ ，初始值)0(+L i ＝ ，时间常数τ＝ 。
06级电路分析试卷A
06级电路分析试卷 A一、计算下列各题（每小题6分，共30分）1．求图示电路中两电压源发出的功率P 1V 、P 2V2．求图示电路中的电流i 。
3．对称三相电路如图所示。
电源线电压为380V ，三相感性负载额定功率为660W ，功率因数为0.5 .(1) 负载额定电流(有效值)为多少？ (2) 若A 相断路，则有效值I B 、I N 各为多少？4．图示正弦稳态电路，试求： (1) 开关S 断开时的复阻抗Z ab ； (2) 开关S 闭合时的复导纳Y ab 。
ΩA NB Ca5．写出图示二端口网络的Y 参数矩阵。
二. 电路如图所示，求各支路电流和各电源的功率。
(10分)三. 用网孔分析法求电路中的X I 。
(10分)U 2 -U 1 -I -+V 504Ω四．电路如图所示，已知V U S 24=，Ω=31R ，Ω=62R ，Ω=43R ，Ω=24R ，F C 61=。
0=t 时，开关S 断开，求)(t u C ，)(t i C 。
(10分)五. 图示稳态电路中，V U012∠=， A I9.365 -∠=， 3 Ω=R 。
求：L I ∙及L ω。
(6分)六. 试求图中负载阻抗L Z 为何值时获得的功率最大，并求出此最大功率。
(8分)U4RΩ-4j ︒∠305七.电路如图所示，用叠加定理求X I 。
(8分)八.电路如图所示，用结点分析法求Ω4电阻的功率。
(10分)231九.图示电路中，储能元件初始条件为零。
(8分) (1) 画出运算电路；（2）当电阻R 为零时，求零、极点，并画出零、极点分布图。
0.5Fu06级电路分析试卷A 参考答案一、计算下列各题（每小题6分，共30分）： 1．求图示电路中两电压源发出的功率P 1V 、P 2V解：P 1V = –1W ，P 2V = 2W 。
(3' + 3')3．求图示电路中的电流i 。
解：.A 46244 A 63 V 211=⨯+=⇒=⇒=i u u ( 2' + 1' + 3')3．对称三相电路如图所示。
电气06电机学试题A答案
山东科技大学2008—2009学年第一学期《电机学》考试试卷答案（A 卷）一、填空题（每题2分，共20分）1、较窄、较小2、频率的1.3次方、磁通密度的平方、铁心的重量3、磁势4、额定电压与变比、绕组联结组号、短路阻抗的标幺值、阻抗角要分别相等。
5、去磁 、 增磁6、漏电抗、直轴电枢反应电抗、直轴同步电抗7、超前、滞后8、10 、209、乘以k e k i二、问答题(共40分)1、(共6分)答：相量图如右图 ，连接方式为Yd11绘出一次侧相量图得2分绘出二次侧相量图得2分绘出“指针” 得1分写出“Yd11”得1分,无相量图直接写出答案得2分2、（7分）答：Y ,y 联结时，激磁电流中的三次谐波分量不能流通，故激磁电流将接近正弦波，若工作点位于磁饱和段，主磁通的波形将成为平顶波，此时主磁通中将出现三次谐波分量Ф3，对于三相变压器组，由于各相磁路是独立的，三次谐波分量Ф3较大，其在绕组中感应出的三次谐波电势e 3亦较大，严重时可达基波e 1幅值的50%以上，将危害到各相绕组的绝缘。
故三相组式变压器不能采用Y ,y 联结（3分）。
三相心式变压器由于磁路为三相星形磁路，故三次谐波磁通Ф3不能沿铁心磁路闭合，而只能通过油和油箱等形成闭合磁路，由于该磁路的磁阻较大，限制了三次谐波磁通Ф3的大小，则绕组中三次谐波电势e 3亦较小，其相电势接近于正弦波（3分）。
另一方面，三次谐波磁通经过油箱壁等钢质构件时，将引起涡流杂散损耗的增加，故三相心式变压器可以采用Y ,y 联结组，但其容量不宜过大（1分）。
3、 (9分) 答：直流电动机的调速方法有两种：（1）电枢控制，调节电枢电压(1分)或者在电枢回路中串入电阻（1分）。
调节电枢电压调速，优点：调速平滑，调速后转速-转矩特性不变，即转速的稳定性好(1分)。
缺点：只能在额定电压以下调整转速，随电压的下降而下降，另外要需要一套专用的可调直流电源(1分)。
在电枢回路中串入电阻调速，优点：简单易行(1分)，缺点是接入电阻后的电动机效率降低，转速-转矩特性变软，转速的稳定性变差(1分)。
全国2006年7月高等教育自学考试电机学试题
全国2006年7月高等教育自学考试电机学试题课程代码：02271一、单项选择题(本大题共18小题，每小题1分，共18分)在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。
错选、多选或未选均无分。
1．直流电机电刷所接触的绕组元件正好位于几何中心线上时，在几何中心线处电枢磁势产生的磁通并不大，其原因是（）A．此处磁势虽大，但磁阻更大B．此处磁势并不大C．此处电枢磁势被主磁极磁势所抵消D．此处电枢磁势小2．利用同步发电机空载不饱和特性曲线、三相短路特性曲线可以求取（）A．同步电抗饱和值B．同步电抗不饱和值C．漏抗D．电枢反应电抗3．并联于大电网上的同步发电机，当运行于超前功率因数情况下，若逐渐减小励磁电流，则电枢电流是（）A．逐大B．逐小C．先增大后减小D．先减小后增大4．同步发电机参数X2称为（）A．漏抗B．正序电抗C．负序电抗D．零序电抗5．同步发电机和电网并联运行时，在下列哪种情况下其稳定性较好（）A．短路比较小B．欠励运行C．过励运行D．重载运行6．同步发电机带有纯电阻负载时的电枢反应是（）A．直轴去磁B．直轴加磁C.交轴及直轴去磁D．交轴及直轴加磁7．三相异步电动机定子绕组做成分布、短距绕组后，虽然感应电势的基波分量有所减小，但是它带来的优点主要是（）A．改善磁势、电势波形B．增加了某次谐波电势C．增加电机额定转速D．减小额定转速8．一台三相异步电动机拖动额定恒转矩负载运行时，若电源电压下降了10％，这时电动机电磁转矩为（）第 1 页第 2 页 A ．T N B ．0.81T NC ．0.1T ND ．0.9T N9．一台六极三相异步电动机，定子电流频率为f l =50赫，转子电流频率f 2=2赫，此时电动机的转速为（ ）A ．1000转／分B ．1500转／分C ．960转／分D ．1040转／分10．一台三相异步电动机运行在s=0.02时，则由定子通过气隙传递给转子的功率中有2％是（ ）A ．电磁功率B ．机械功率C ．机械损耗D ．转子铜耗11．三相异步电动机等值电路中，'-2r s s 1上的电功率是模拟转动时的（ ） A ．电磁功率 B ．转子铜耗C ．总机械功率D ．输出机械功率12．交流绕组，一个q=6的整距线圈组磁势的空间分布为（ ）A ．矩形波B ．尖顶波C ．阶梯形波D ．正弦波13．整数槽单层交流绕组的最大并联支路数为2a ，极对数p ，它们之间的关系是（ ）A ．2a=2pB ．2a=pC ．p 21a 2= D ．2a=4p14．欲使变压器的电压变化率△u=0，那么负载性质为（ ）A ．阻感性B ．纯感性C ．纯阻性D ．阻容性15．一台单相变压器在铁芯迭装时，由于硅钢片剪裁不当，迭装时接缝处留有较大的缝隙，那么此台变压器的空载电流将（ ）A ．减少B ．增加C ．不变D ．先增加后减小16．一台单相变压器，额定电压为220／110伏，当原边电压为250伏时，变压器等效电路中的励磁电抗将（） A ．不变 B ．变大C ．变小D ．接近为017．变压器的空载损耗（ ）A ．全部为铜耗B ．主要为铁耗C ．全部为铁耗D ．主要为铜耗18．若变压器电源电压不变，在空载和负载时，其铁耗（ ）第 3 页A ．完全相等B ．近似不变C ．变化很大D ．可忽略不计二、填空题(本大题共18小题，每小题1分，共18分)请在每小题的空格中填上正确答案。

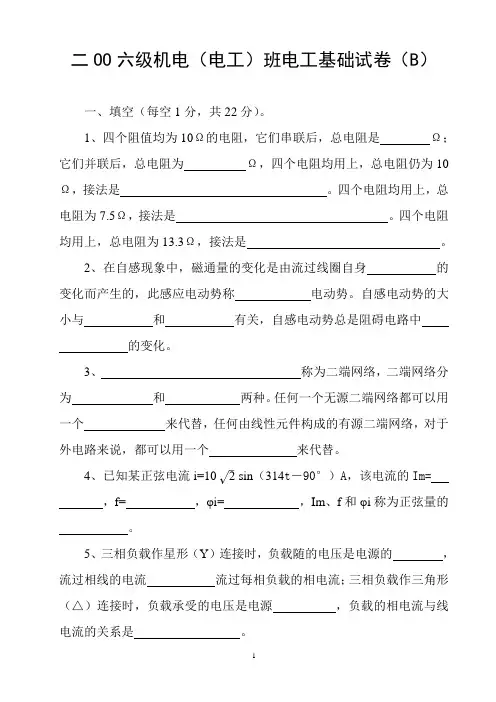

二OO六级机电(电工)班电工基础试卷(B)
二OO六级机电（电工）班电工基础试卷（B）一、填空（每空1分，共22分）。
1、四个阻值均为10Ω的电阻，它们串联后，总电阻是Ω；它们并联后，总电阻为Ω，四个电阻均用上，总电阻仍为10Ω，接法是。
四个电阻均用上，总电阻为7.5Ω，接法是。
四个电阻均用上，总电阻为13.3Ω，接法是。
2、在自感现象中，磁通量的变化是由流过线圈自身的变化而产生的，此感应电动势称电动势。
自感电动势的大小与和有关，自感电动势总是阻碍电路中的变化。
3、称为二端网络，二端网络分为和两种。
任何一个无源二端网络都可以用一个来代替，任何由线性元件构成的有源二端网络，对于外电路来说，都可以用一个来代替。
√4、已知某正弦电流i=10 2 sin（314t－90°）A，该电流的Im=，f= ，φi= ，Im、f和φi称为正弦量的。
5、三相负载作星形（Y）连接时，负载随的电压是电源的，流过相线的电流流过每相负载的相电流；三相负载作三角形（△）连接时，负载承受的电压是电源，负载的相电流与线电流的关系是。
二、选择（共6分）。
1、对一个标有“220V、40W”的灯泡，下面说法正确的是（）。
（1）正常工作时的电流为5.5A。
（2）正常工作时的电流为0.18A。
（3）只要通电，电功率就是40W。
（4）只要通电，电压就是220V。
2、下面四组灯泡中，每组两个灯泡串联接入220V电压，能正常发光的是（）。
（1）“220V、100W”“220V、25W”（2）“110V、60W”“220V、60W”（3）“110V、25W”“110V、25W”（4）“110V、60W”“110V、100W”3、在电磁感应现象中，下列说法正确的是（）。
（1）感应电流的磁场总是与原来磁场方向相反。
（2）闭合线圈在变化的磁场中一定能产生感应电流。
（3）闭合线圈的各边均在匀强磁场内作切割磁感线的平动，一定能产生感应电流。
（4）感应电流的磁场总是阻碍原来磁场的变化。
4、如下图所标，条形磁铁靠近螺线管时螺线管内感应电流的方向是（）。

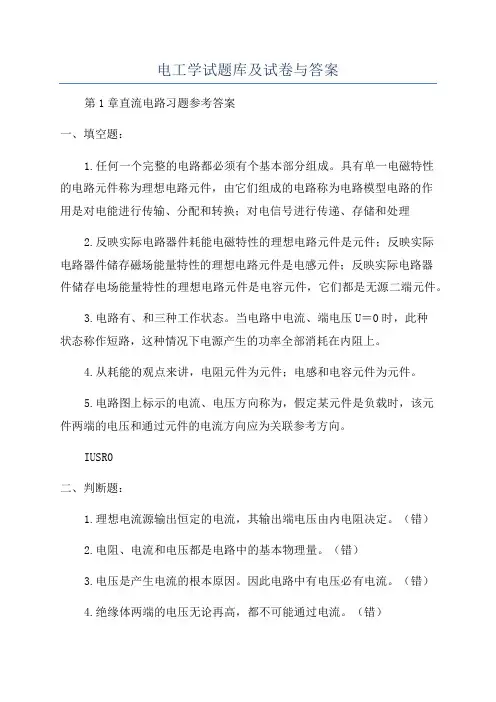

电工学试题库及试卷与答案
电工学试题库及试卷与答案第1章直流电路习题参考答案一、填空题：1.任何一个完整的电路都必须有个基本部分组成。
具有单一电磁特性的电路元件称为理想电路元件，由它们组成的电路称为电路模型电路的作用是对电能进行传输、分配和转换；对电信号进行传递、存储和处理2.反映实际电路器件耗能电磁特性的理想电路元件是元件；反映实际电路器件储存磁场能量特性的理想电路元件是电感元件；反映实际电路器件储存电场能量特性的理想电路元件是电容元件，它们都是无源二端元件。
3.电路有、和三种工作状态。
当电路中电流、端电压U＝0时，此种状态称作短路，这种情况下电源产生的功率全部消耗在内阻上。
4.从耗能的观点来讲，电阻元件为元件；电感和电容元件为元件。
5.电路图上标示的电流、电压方向称为，假定某元件是负载时，该元件两端的电压和通过元件的电流方向应为关联参考方向。
IUSR0二、判断题：1.理想电流源输出恒定的电流，其输出端电压由内电阻决定。
（错）2.电阻、电流和电压都是电路中的基本物理量。
（错）3.电压是产生电流的根本原因。
因此电路中有电压必有电流。
（错）4.绝缘体两端的电压无论再高，都不可能通过电流。
（错）三、选择题：（每小题2分，共30分）1.当元件两端电压与通过元件的电流取关联参考方向时，即为假设该元件（A）功率；当元件两端电压与通过电流取非关联参考方向时，即为假设该元件（B）功率。
A、吸收；B、发出。
2.一个输出电压几乎不变的设备有载运行，当负载增大时，是指（C）A、负载电阻增大；B、负载电阻减小；C、电源输出的电流增大。
3.当电流源开路时，该电流源内部（C）A、有电流，有功率损耗；B、无电流，无功率损耗；C、有电流，无功率损耗。
4.某电阻元件的额定数据为“1KΩ、2.5W”，正常使用时允许流过的最大电流为（A）A、50mA；B、2.5mA；C、250mA。
四、计算题1.1已知电路如题1.1所示，试计算a、b两端的电阻。
解:(1)在求解电阻网络的等效电阻时，应先将电路化简并转化为常规的直流电路。
全国2006年10月电工原理试题
全国2006年10月电工原理试题课程代码：02269一、单项选择题（本大题共20小题，每小题2分，共40分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。
错选、多选或未选均无分。
1．图中u ab =（ ）A ．3VB ．2VC ．1VD ．-1V2．图中u c (t )=5e -2t V 。
问u s (t )=（ ）A ．5e -2t VB ．10e -2t VC ．15e -2t VD ．20e -2t V3．图中ab 端口的输入电阻Rin =inin i u =（ ） A ．5ΩB ．4ΩC ．2ΩD ．1Ω4．图中ab 端发出的功率为12W ，则电阻R x =（ ）A ．4ΩB ．6ΩC ．8ΩD ．12Ω5．图示电路的开路电压uoc =（ ）A ．5VB ．9VC ．6VD ．8V6．图示电路，ab 两端的等效电阻R ab =（ ）A ．1.5ΩB ．3ΩC ．2ΩD ．4Ω7．图示电路中，已知i=0A,则R=（ ）A ．3.5ΩB ．4.5ΩC ．4ΩD ．3Ω8．图示电路，若互感系数M=10-3H ，i s (t)=10cos 100tA,则电压u(t)=（ ）A ．-0.1cos 100t VB ．sin100t VC ．-sin100t VD ．0.1cos100tV9．图示正弦稳态电路，其ab 端口的等效复阻抗Z ab =（ ）A ．5ΩB ．10ΩC ．10∠-45°ΩD ．10∠45°Ω10．图示正弦稳态电路，若电流,A 01I ︒∠=∙电压∙U 滞后电流︒∙9.36I ，电路的有功功率P=80W ，则电压∙U =（ ）A ．100∠53.1°VB ．100∠-53.1°VC ．100∠36.9°VD ．100∠-36.9°V11．图示正弦稳态电路，已知电流A 01I ︒∠=∙，则电压∙U =（ ）A ．10∠36.9°VB ．10∠-36.9°VC ．10∠53.1°VD ．10∠-53.1°V 12．对称三相电源Y 联接，正常时电压U l =380V ,现有了故障，用电压表测得结果是U ab =380V ,U bc =220V ,U ca =220V 。
电工学试卷(含答案)
7. 有一个桥式整流电路，一个二级管开路损坏，已知U2=20V，则输出Uo是（ ）
A. 9V B. 10VC. 18V D. 28V
8. 电路如下图，已知Ui=12V，Uz=7.5V，则Uo等于( )
A. 12V B. 7.5V
C. 18V D. 28V
β=50。求解：（1）画出直流通路（2）画出交流通路，（3）计算静态
工作点（4）计算放大倍数
4．已知R1=10k, R2=20k,ui1=-1V，ui2=1V 。求:uo
附加题（10分）
电路如图， V，已知电流有效值I =IL= I1=2A，画出向量图，通过图形列式求解各电流。
2007∼2008学年第一学期电工学科目考查试题A卷答案
二、选择（每题2分，共20分）
1.C2.A 3.C4.B5.D6.C7.A 8.B9.C10.B
三、分析计算题（每题15分，共60分）
１．已知Us1=10V，Us2=6V，Us3=30V，R1=20kΩ，R2=60 kΩ，R3=30 kΩ，求I1、I2和I3。
使用支路电流法列方程组：
I1＋I2＋I3=0
使用班级（老师填写）：土木05-1，工管05-1
题号
一
二
三
四
五
六
七
八
九
总分
得分
阅卷人
一、填空（每题2分，共20分）
1.开路2. =0.7073.
4. 有效值为10，频率为50Hz5. i1超前 i2 60°
6. XL= 399Ω 7. 端电压U值为 3V 8. P = 250W
9. fo= 560kHz 10. k=1：26 。
3.电路如图，Ucc=12V,RE=1KΩ,RC=2 KΩ,RB1=33KΩ,RB2=10KΩ,RL=5.1 KΩ
