《建筑制图与AutoCAD》5剖面与断面
画法几何工程制图课件剖面与断面
目录
• 剖面与断面的基本概念 • 剖面图的绘制方法 • 断面图的绘制方法 • 剖面与断面的应用实例
01
剖面与断面的基本概念
剖面与断面的定义
剖面
通过物体的一个平面将物体进行 切割，将切割后的物体表面轮廓 投影到另一个平面上所形成的图 形。
断面
将物体的某一局部切断，并把切 断面的边缘轮廓投影到另一个平 面上所形成的图形。
机械零件的剖面图与断面图
总结词
揭示机械零件的细节
详细描述
剖面图用于展示机械零件的内部构造，如齿轮、轴承等。断面图则用于展示零件某一横截面的形状和结构，帮助 了解其材料、尺寸等信息。
管道系统的剖面图与断面图
总结词
展示管道系统的布局和连接方式
详细描述
剖面图用于展示管道系统的整体布局和各管道之间的连接方式。断面图则用于展示管道某一横截面的 形状和布局，帮助了解管道系统的结构和设计。
02
03
04
绘制剖面轮廓
根据物体的内部结构绘制剖面的 轮廓，包括各个面的形状和大小 。
绘制剖面图的注意事项
注意剖面线的方向和间距，遵循 标准规定。
注意细节处理，如将剖切位置的 边缘处理得更加清晰。
01
02
保持剖面图与原图的比例一致， 确保尺寸准确。
03
04
在剖面图中尽量减少虚线，以清 晰表达物体的内部结构。
绘制断面图的注意事项
保持比例一致
在绘制断面图时，应保持与原图的比例一致，以 便准确表达物体的尺寸和比例关系。
注意细节表达
在绘制断面图时，应注意细节的表达，如材料的 纹理、结构的细节等。
避免过图面的整洁和清晰。
断面图的标注方法
建筑形体剖面与断面课件
1-1（平面图）
C1
C1
C2
M1
M2
M2
建筑形体剖面与断面
用一个剖切平面剖切（半剖）
适用于内外形状 都要表示而且对 称的物体。
以对称线为界， 左右对称的图形， 左半边画外形图， 右半边画剖面图；
外形图一般省略 虚线。
2-2
1
1
2
2
剖切面
1-1
截交线
断面
建筑形体剖面与断面
1
1
2
2
2-2
1-1
用一个剖切面剖切（半剖）
适用于画对称的 物体。
以对称线为界， 若图形左右对称， 则左半边画外形 图，右半边画剖 面图。
外形图一般省略 虚线。
用一个剖切平面剖切（全剖）
适用于表示内部 有不可见轮廓线 的物体。
画出断面后，还 应画出断面后可 见的轮廓线。 一般不画虚线。
应先看懂物体的 内外形状，并确 定剖切面与物体 的截交线和断面。
建筑形体剖面与断面
杯形基础
局部剖面图
局部剖面
全剖面
下例是杯形基础，主视图为全剖面图，俯视图用局部剖面图，表明基础内部钢筋的配置情况。
钢筋
建筑形体剖面与断面
建筑形体剖面与断面
断面图
1-1
2-2
3-3
1
2
3
1
2
3
断面图的形成
用剖切平面将物体剖 切后，仅画出断面的 图形。
断面图的剖切位置线 是6-10mm的粗实线， 投射方向由编号的注 写位置来表示。
1
1
2
2
2-21-1Fra bibliotek剖切位置线
投射方向线
线型 被剖切面切到部分的轮廓线用粗实线绘制，剖切面后的可见部分用中实线绘制。
CAD中的图形剖切与截面展示方法
CAD中的图形剖切与截面展示方法图形剖切和截面展示是CAD软件中常用的功能，它们能够帮助工程师和设计师更好地理解和展示复杂的图形模型。
在本教程中，我们将介绍CAD软件中的图形剖切和截面展示方法，让您轻松掌握这些技巧。
一、图形剖切方法1. 在CAD软件中，打开待剖切的图形模型。
2. 选择“剖切”工具或进入相应的剖切命令。
3. 在图形模型上选择一个剖切面，可以是平面、立面或其他形状。
4. 通过拖动鼠标或输入数值来调整剖切面的位置和方向。
5. 确定剖切面后，CAD软件会将图形模型按照剖切面进行分割，显示出截断面。
6. 可以通过修改剖切面的位置和方向来调整剖切结果。
7. 完成剖切后，可以选择保存分割后的图形模型，或者将其导出为其他格式。
图形剖切方法可以帮助工程师和设计师更好地理解图形模型的内部结构和细节。
它适用于各种领域的设计，例如建筑、机械、电子等。
二、截面展示方法1. 在CAD软件中，打开需要进行截面展示的图形模型。
2. 选择“截面展示”工具或进入相应的截面展示命令。
3. 选择要展示的截面平面，可以是水平面、垂直面或其他形状。
4. 在图形模型上选择一个截面位置，可以通过拖动鼠标或输入数值来调整位置。
5. 确定截面位置后，CAD软件会将图形模型在截面平面上进行截断，并显示出截断面。
6. 可以通过修改截面位置来调整截断结果。
7. 完成截断后，可以选择保存截断后的图形模型，或者将其导出为其他格式。
截面展示方法可以帮助工程师和设计师更好地展示图形模型的内部结构和特征，帮助他们进行分析和评估。
它适用于各种领域的设计和分析，例如建筑结构、流体力学、材料科学等。
总结：CAD软件中的图形剖切和截面展示方法是非常有用的工具，可以帮助工程师和设计师更好地理解和展示复杂的图形模型。
通过简单的操作，我们可以轻松实现图形剖切和截面展示，并进行相应的调整和优化。
这些技巧对于各种领域的设计和分析非常重要。
希望本教程对您有所帮助，让您在CAD软件的使用中更加得心应手。
建筑工程制图与识图7：剖面与断面电子教案
在断面图中，不同材料应使用不同的填充图案或颜色进行区分，并在图例中注明各材料的名称和代号。
标注尺寸和文字说明
标注尺寸
在断面图中，应标注出必要的定形尺寸和 定位尺寸，以便于加工和安装。
VS
文字说明
根据需要，在断面图的适当位置添加文字 说明，如材料名称、规格、数量等，以便 于读图和理解。同时，还应注意文字说明 的简洁明了和准确无误。
断面定义
假想用剖切面将物体的某处切断，仅画出该剖切面与物体接触部分的图形称断面图，简称断 面。
作用
剖面图和断面图都是用于表达形体内部形状和结构，是建筑制图中的重要表达方法。它们能 够清晰地反映建筑内部的空间关系、构造做法和层次变化，为建筑施工提供准确的依据。
剖面与断面关系
剖面与断面的联系
剖面图和断面图都是假想用一个剖切平面将物体剖开，画出剖切平面与物体接 触部分的投影图。
建筑施工图绘制
剖面图和断面图是建筑施工图中的 重要组成部分，能够准确地表达建 筑的内部构造和层次变化，为施工 提供准确的依据。
建筑结构分析
在建筑结构分析中，剖面图和断面 图能够清晰地反映建筑的结构形式 和受力情况，为结构设计和优化提
供有力的支持。
建筑设备安装
在建筑设备安装过程中，剖面图和 断面图能够准确地表达设备的位置 和安装方式，为设备安装提供准确
剖面与断面的区别
剖面图除了画出剖切面与物体接触部分的投影外，还要画出剖切平面后方的可 见部分；而断面图则只画出剖切平面与物体接触部分的投影，不画剖切平面后 方的部分。
建筑工程中应用
建筑方案设计
在建筑方案设计中，剖面图和断面 图能够帮助设计师更好地理解建筑 的空间关系和构造做法，从而制定 出更加合理的设计方案。

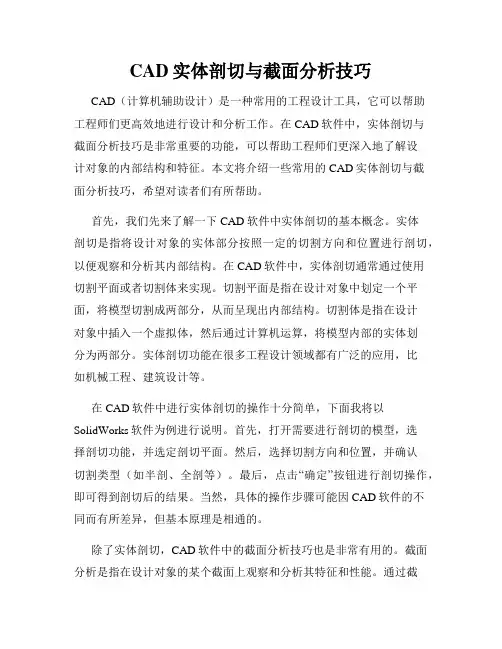

CAD实体剖切与截面分析技巧
CAD实体剖切与截面分析技巧CAD（计算机辅助设计）是一种常用的工程设计工具，它可以帮助工程师们更高效地进行设计和分析工作。
在CAD软件中，实体剖切与截面分析技巧是非常重要的功能，可以帮助工程师们更深入地了解设计对象的内部结构和特征。
本文将介绍一些常用的CAD实体剖切与截面分析技巧，希望对读者们有所帮助。
首先，我们先来了解一下CAD软件中实体剖切的基本概念。
实体剖切是指将设计对象的实体部分按照一定的切割方向和位置进行剖切，以便观察和分析其内部结构。
在CAD软件中，实体剖切通常通过使用切割平面或者切割体来实现。
切割平面是指在设计对象中划定一个平面，将模型切割成两部分，从而呈现出内部结构。
切割体是指在设计对象中插入一个虚拟体，然后通过计算机运算，将模型内部的实体划分为两部分。
实体剖切功能在很多工程设计领域都有广泛的应用，比如机械工程、建筑设计等。
在CAD软件中进行实体剖切的操作十分简单，下面我将以SolidWorks软件为例进行说明。
首先，打开需要进行剖切的模型，选择剖切功能，并选定剖切平面。
然后，选择切割方向和位置，并确认切割类型（如半剖、全剖等）。
最后，点击“确定”按钮进行剖切操作，即可得到剖切后的结果。
当然，具体的操作步骤可能因CAD软件的不同而有所差异，但基本原理是相通的。
除了实体剖切，CAD软件中的截面分析技巧也是非常有用的。
截面分析是指在设计对象的某个截面上观察和分析其特征和性能。
通过截面分析，工程师们可以更加清晰地了解设计对象的内部结构和特点，为优化设计提供有力的依据。
在CAD软件中进行截面分析的操作也比较简单，一般可以通过设置截面平面的位置和方向来实现。
选择好截面平面后，软件会自动生成该截面的结果，并展示给用户。
通过观察和分析截面结果，工程师们可以对设计对象的结构特征有更深入的了解。
截止到目前，我们已经介绍了CAD软件中的实体剖切与截面分析技巧。
这些技巧在工程设计和分析中有着广泛的应用。

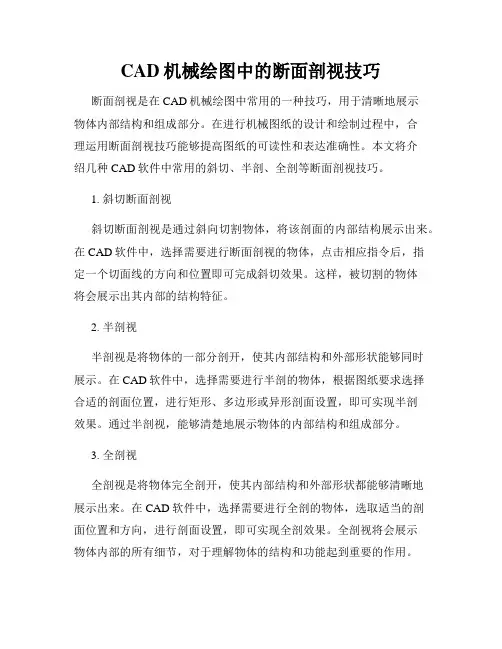

CAD机械绘图中的断面剖视技巧
CAD机械绘图中的断面剖视技巧断面剖视是在CAD机械绘图中常用的一种技巧，用于清晰地展示物体内部结构和组成部分。
在进行机械图纸的设计和绘制过程中，合理运用断面剖视技巧能够提高图纸的可读性和表达准确性。
本文将介绍几种CAD软件中常用的斜切、半剖、全剖等断面剖视技巧。
1. 斜切断面剖视斜切断面剖视是通过斜向切割物体，将该剖面的内部结构展示出来。
在CAD软件中，选择需要进行断面剖视的物体，点击相应指令后，指定一个切面线的方向和位置即可完成斜切效果。
这样，被切割的物体将会展示出其内部的结构特征。
2. 半剖视半剖视是将物体的一部分剖开，使其内部结构和外部形状能够同时展示。
在CAD软件中，选择需要进行半剖的物体，根据图纸要求选择合适的剖面位置，进行矩形、多边形或异形剖面设置，即可实现半剖效果。
通过半剖视，能够清楚地展示物体的内部结构和组成部分。
3. 全剖视全剖视是将物体完全剖开，使其内部结构和外部形状都能够清晰地展示出来。
在CAD软件中，选择需要进行全剖的物体，选取适当的剖面位置和方向，进行剖面设置，即可实现全剖效果。
全剖视将会展示物体内部的所有细节，对于理解物体的结构和功能起到重要的作用。
4. 添加剖面标注在进行断面剖视时，为了更好地表达图纸内容，我们通常需要添加剖面标注。
在CAD软件中，可以利用标注命令，在剖面上添加尺寸标注、注释说明等文字信息，以方便读者理解。
合理的剖面标注能够准确地传递设计意图，提高图纸的可读性。
5. 断面剖视的应用场景断面剖视在机械绘图中具有广泛的应用。
它能够清晰地展示物体的内部结构和工作原理，对于设计师和制造工程师具有较高的实用价值。
在机械图纸、装配图、构造图、设计图等领域均可以运用断面剖视技巧。
通过断面剖视，读者能够更加直观地理解物体的组成、功能和细节，有助于提高设计和制造的效率。
以上是CAD机械绘图中的常用断面剖视技巧。
在实际使用中，我们需要根据绘图要求和设计需求，选择合适的断面剖视方式，并注意合理安排剖面位置和方向，以达到清晰、准确的图纸表达效果。
CAD剖面与剖视图技巧 展示设计的内部结构与细节
CAD剖面与剖视图技巧：展示设计的内部结构与细节在CAD设计中，剖面与剖视图是非常重要的工具，它们可以帮助我们更好地展示设计的内部结构与细节。
通过使用剖面与剖视图技巧，我们可以清晰地展示出设计的构造和各个部件之间的关系，使得我们的设计更加直观和易于理解。
首先，让我们了解一下什么是剖面与剖视图。
剖面是通过切割模型并将其展示为一个截面，使我们能够看到设计的内部结构。
剖视图是一个在模型上进行切割和投影的方法，通过这种方法我们可以看到设计的内部细节和连接方式。
在使用CAD软件进行剖面与剖视图设计时，我们需要注意以下几个关键点。
首先，我们需要选择一个适当的剖面位置。
这个位置应该能够清晰地展示设计的内部结构和细节，通常选择在设计的关键部位或者是容易造成疑惑的地方进行剖面设计。
其次，我们需要确定剖视图的方向。
剖视图的方向应该能够最大限度地展示设计的内部细节和构造。
一般来说，我们可以选择垂直于主要构件的方向进行剖视图设计，这样可以更好地展示出设计的关键部分。
接下来，我们需要注意剖视图中各个部件的标注。
标注是非常重要的，它可以帮助我们更好地理解设计的构造和连接方式。
在进行标注时，我们需要确保标注清晰、准确、易于理解，避免造成歧义。
在进行剖面与剖视图的设计时，我们还需要注意一些细节处理。
比如，在剖面与剖视图中，我们需要将被切割的部分标记出来，使得读者能够清晰地理解哪些部分是被切割的。
此外，我们还可以使用不同的线型或填充样式来区分剖面与剖视图中的不同部分，进一步提高设计的可读性和易于理解性。
除了上述的一些基本技巧之外，我们还可以通过一些高级技巧来提升剖面与剖视图的设计效果。
比如，我们可以使用三维立体剖视图，将设计在不同角度进行展示，使得读者可以更全面地了解设计的内部结构和细节。
此外，我们还可以使用颜色和渐变效果来增加剖面与剖视图的视觉效果，使得设计更加生动和有吸引力。
总之，在CAD设计中，剖面与剖视图是展示设计内部结构与细节的重要工具。
《建筑制图与AutoCAD》5剖面与断面
如图5.2（a）所示，剖切平面为基础的前后对称面， 图5.2（d）所示剖切平面通过基础杯口的中心线，所得剖 面图如图5.3所示
5 剖面与断面
5.1 剖面图
2. 剖面图的标注 （1
剖面图的剖视剖切符号由剖切位置线和剖视方向线组
剖切位置线实质上是剖切平面的积聚投影，标准规定 用两小段粗实线表示，每段长度宜为6～8mm，如图5.4所 示
5 剖面与断面
Back
5.1 剖面图
5.1.5 剖面图的尺寸标注
剖面图中的尺寸标注与组合体基本相同，均应遵循制 图标准中的有关规定。在对剖面图进行尺寸标注时，还应 注意以下几点：
（1）外形尺寸和内部结构尺寸应分开标注，图5.12所 示为混凝土管的局部剖面图，尺寸60、40、450为外形尺寸， 标注在视图一侧；尺寸50为内部结构尺寸，尽量靠近剖面
（2）标注不同。断面图的剖视剖切符号只画剖切位 置线，用粗实线绘制，长度为6～10mm，不画剖视方向线； 而用剖切符号编号的注写位置来表示投射方向，编号所在 一侧应为该断面的剖视方向。图5.14（c）中1－1断面和2 －2
5 剖面与断面
5.2 断面图
图5.14 断面图的形成
5 剖面与断面
Back
5.2 断面图
平面的转折处必须是直角，由此得到的剖面图通常称作阶 梯剖面图（图5.7 3.
用两个或两个以上相交的剖切平面剖切形体，必须保 证其交线垂直于某一投影面，由此得到的剖面图通常称作 展开剖面图（图5.8） 。
5 剖面与断面
5.1 剖面图
图5.6 洗手池全剖面图
5 剖面与断面
Back
5.1 剖面图
