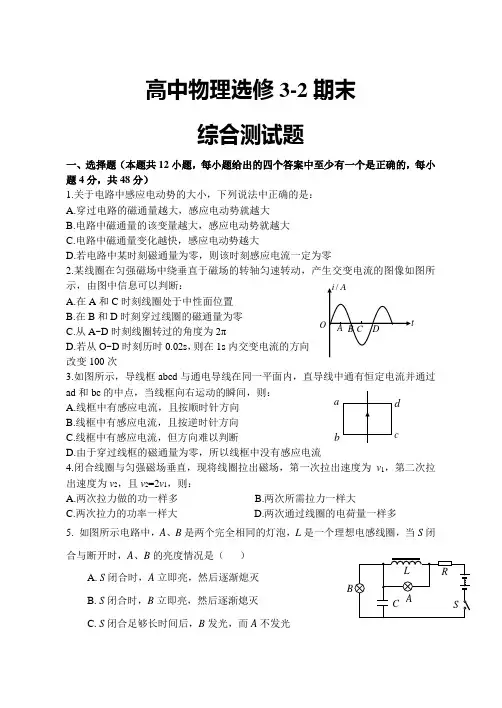

高中物理选修3-2期末综合检测题doc
高中物理选修3-2期末综合测试题一、选择题（本题共12小题，每小题给出的四个答案中至少有一个是正确的，每小题4分，共48分）1.关于电路中感应电动势的大小，下列说法中正确的是：A.穿过电路的磁通量越大，感应电动势就越大B.电路中磁通量的该变量越大，感应电动势就越大C.电路中磁通量变化越快，感应电动势越大D.若电路中某时刻磁通量为零，则该时刻感应电流一定为零2.某线圈在匀强磁场中绕垂直于磁场的转轴匀速转动，产生交变电流的图像如图所示，由图中信息可以判断： A.在A 和C 时刻线圈处于中性面位置B.在B 和D 时刻穿过线圈的磁通量为零C.从A~D 时刻线圈转过的角度为2πD.若从O~D 时刻历时0.02s ，则在1s 内交变电流的方向改变100次3.如图所示，导线框abcd 与通电导线在同一平面内，直导线中通有恒定电流并通过ad 和bc 的中点，当线框向右运动的瞬间，则： A.线框中有感应电流，且按顺时针方向B.线框中有感应电流，且按逆时针方向C.线框中有感应电流，但方向难以判断D.由于穿过线框的磁通量为零，所以线框中没有感应电流4.闭合线圈与匀强磁场垂直，现将线圈拉出磁场，第一次拉出速度为v 1，第二次拉出速度为v 2，且v 2=2v 1，则：A.两次拉力做的功一样多B.两次所需拉力一样大C.两次拉力的功率一样大D.两次通过线圈的电荷量一样多5. 如图所示电路中，A 、B 是两个完全相同的灯泡，L 是一个理想电感线圈，当S 闭合与断开时，A 、B 的亮度情况是（ ）A .S 闭合时，A 立即亮，然后逐渐熄灭B .S 闭合时，B 立即亮，然后逐渐熄灭C .S 闭合足够长时间后，B 发光，而A 不发光D .S 闭合足够长时间后，B 立即熄灭发光，而A 逐渐熄灭6.两个相同的电阻，分别通以如图所示的正弦交流电和方波电流，两种交变电流的a b c d最大值、周期如图所示，则在一个周期内，正弦交流电在电阻上产生的热量Q 1与方波电流在电阻上产生的热量Q 2之比等于： A.3:1 B.1:2 C.2:1 D.1:1 7.如图所示，变压器初级线圈接电压一定的交流电，在下列措施中能使电流表示数减小的是： A.只将S 1从2拨向1 B.只将S 2从4拨向3 C.只将S 3从闭合改为断开D.只将变阻器R 3的滑动触头上移8.如图，两条平行虚线之间存在匀强磁场，虚线间的距离为l ，磁场方向垂直纸面向里，abcd 是位于纸面内的梯形线圈，ad 与bc 间的距离也为l ，t =0时刻bc 边与磁场区域边界重合。
人教版高中物理选修3-2模块综合测试
模块测试题一、选择题1．下述关于是否产生感应电流的说法，正确的是（ ） A ．位于磁场中的闭合线圈，一定能产生感应电流 B ．闭合线圈和磁场有相对运动，一定能产生感应电流 C ．闭合线圈作切割磁感线运动，一定能产生感应电流D ．穿过闭合线圈的磁感应线条数发生变化，一定能产生感应电流 2．关于感应电动势，下列说法中正确的是（ ） A ．跟穿过闭合电路的磁通量大小有关 B ．跟穿过闭合电路的磁通量的方向有关 C ．跟穿过闭合电路的磁通量的变化快慢有关 D ．跟电路的电阻大小有关3．当一段直导体棒在匀强磁场中，匀速切割磁感线运动时（ ） A ．一定产生感应电流 B ．一定产生焦耳热 C ．一定受到磁场力作用D ．一定产生感应电动势4．在图1中，线圈M 和线圈P 绕在同一铁芯上，则（ ） A ．当闭合开关S 的一瞬时，线圈P 里没有感应电流 B ．当闭合开关S 的一瞬时，线圈P 里有感应电流 C ．当断开开关S 的一瞬时，线圈P 里没有感应电流 D ．当断开开关S 的一瞬时，线圈P 里有感应电流5．如图2所示，A 、B 为大小、形状均相同且内壁光滑，但用不同材料制成的圆管，竖直固定在相同高度。
两个相同的磁性小球，同时从A 、B 管上端的管口无初速释放，穿过A 管的小球比穿过B 管的小球先落到底面。
下面对于两管的描述中可能正确的是（ ）A ．A 管是用塑料制成的，B 管是用铜制成的 B ．A 管是用铝制成的，B 管是用胶木制成的C ．A 管是用胶木制成的，B 管是用塑料制成的D ．A 管是用胶木制成的，B 管是用铝制成的图16．如图3所示，光滑绝缘的水平面上有两个离得很近的导体环a 、b 。
将条形磁铁沿它们的正中竖直向下移动（不到达该平面），关于a 、b 环的移动情况，下列说法中正确的是（ ）A ．保持静止B ．相互靠近C ．相互远离D ．因磁体的N 极在哪边未知，无法判断7．在赤道上空，一根沿东西方向的水平导线自由落下，则导线上各点的电势正确的说法是（ ） A ．东端较高B ．西端较高C ．中点较高D ．各点电势相同8．某电容器两端所允许加的最大直流电压是250 V 。

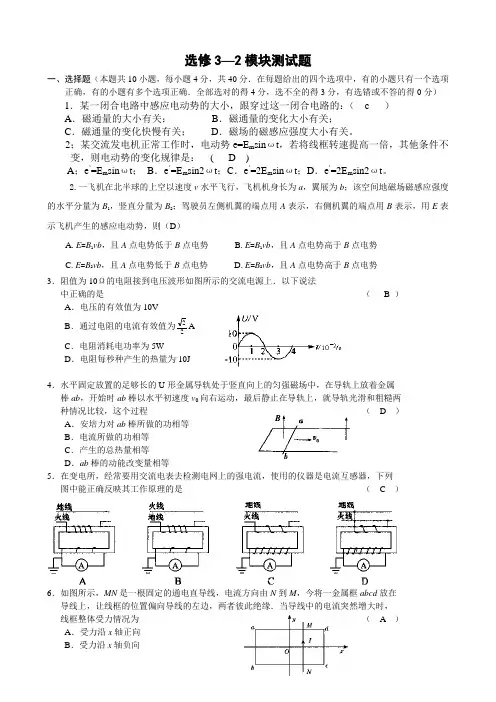

高中物理测试题(选修3-2)
选修3—2模块测试题一、选择题（本题共10小题，每小题4分，共40分．在每题给出的四个选项中，有的小题只有一个选项正确，有的小题有多个选项正确．全部选对的得4分，选不全的得3分，有选错或不答的得0分）1．某一闭合电路中感应电动势的大小，跟穿过这一闭合电路的：（ c ）A．磁通量的大小有关；B．磁通量的变化大小有关；C．磁通量的变化快慢有关；D．磁场的磁感应强度大小有关。
2；某交流发电机正常工作时，电动势e=E m sinωt，若将线框转速提高一倍，其他条件不变，则电动势的变化规律是：( D )A；e’=E m sinωt；B．e’=E m sin2ωt；C．e’=2E m sinωt；D．e’=2E m sin2ωt。
2.一飞机在北半球的上空以速度v水平飞行，飞机机身长为a，翼展为b；该空间地磁场磁感应强度的水平分量为B1，竖直分量为B2；驾驶员左侧机翼的端点用A表示，右侧机翼的端点用B表示，用E表示飞机产生的感应电动势，则（D）A.E=B1vb，且A点电势低于B点电势B.E=B1vb，且A点电势高于B点电势C.E=B2vb，且A点电势低于B点电势D.E=B2vb，且A点电势高于B点电势3．阻值为10Ω的电阻接到电压波形如图所示的交流电源上．以下说法中正确的是（ B ）A．电压的有效值为10V2AB．通过电阻的电流有效值为2C．电阻消耗电功率为5WD．电阻每秒种产生的热量为10J4．水平固定放置的足够长的U形金属导轨处于竖直向上的匀强磁场中，在导轨上放着金属棒ab，开始时ab棒以水平初速度v0向右运动，最后静止在导轨上，就导轨光滑和粗糙两种情况比较，这个过程（ D ）A．安培力对ab棒所做的功相等B．电流所做的功相等C．产生的总热量相等D．ab棒的动能改变量相等5．在变电所，经常要用交流电表去检测电网上的强电流，使用的仪器是电流互感器，下列图中能正确反映其工作原理的是（ C ）6．如图所示，MN是一根固定的通电直导线，电流方向由N到M，今将一金属框abcd放在导线上，让线框的位置偏向导线的左边，两者彼此绝缘．当导线中的电流突然增大时，线框整体受力情况为（ A ）A．受力沿x轴正向B．受力沿x轴负向C ．受力沿y 轴正向D ．受力沿y 轴负向7．如图所示，相距为L 的两条足够长的光滑平行轨道上，平行放置两根质量和电阻都相同的滑杆ab 和cd ，组成矩形闭合回路．轨道电阻不计，匀强磁场B 垂直穿过整个轨道平面．开 始时ab 和cd 均处于静止状态，现用一个平行轨道的恒力F 向右拉ab 杆，则下列说法正 确的是 （ c ） A ．cd 杆向左运动 B ．cd 杆向右运动 C ．ab 与cd 杆均先做变加速运动，后做匀速运动 D ．ab 与cd 杆均先做变加速运动，后做匀加速运动8、一交流电的电流随时间变化而变化的图象，此交变电流 的有效值为（b ）A 、52AB 、5AC 、3.52D 、3.53.如图所示，理想变压器副线圈通过输电线接两个相同的灯泡Ｌ1和Ｌ2，输电线的等效电阻为Ｒ．开始时，开关S 断开，当S 接通时，以下说法错误的是 ( )Ａ．副线圈两端的输出电压减小 Ｂ．通过灯泡Ｌ1的电流减小 Ｃ．原线圈中的电流增大 Ｄ．变压器的输入功率增大10、有一负载电阻R ，当它接到30V 直流的电流时，消耗的功率为P ，现有一台理想变压器，它的输入电压u=300sinwt(V)，若把上述负载接到此变压器副线圈的两端，消耗的功率为P/2，则变压器原副线圈的匝数比为：11.如图一所示，固定在水平桌面上的光滑金属框架cdeg 处于方向竖直向下的匀强磁场中，金属杆ab 与金属框架接触良好.在两根导轨的端点d 、e 之间连接一电阻，其他部分电阻忽略不计.现用一水平向右的外力F 作用在金属杆ab 上，使金属杆由静止开始向右在框架上滑动，运动中杆ab 始终垂直于框架.图二为一段时间内金属杆受到的安培力f 随时间t 的变化关系，则图三中可以表示外力F 随时间t 变化关系的图象是（B ）12.在水平桌面上，一个面积为S 的圆形金属框置于匀强磁场中，线框平面与磁场垂直，磁感应强度B 1随b 左 右图一t时间t 的变化关系如图⑴所示.0~1s 内磁场方向垂直线框平面向下.圆形金属框与一个水平的平行金属导轨相连接，导轨上放置一根导体棒，导体棒的长为L 、电阻为R ，且与导轨接触良好，导体棒处于另一匀强磁场中，其磁感应强度恒为B 2，方向垂直导轨平面向下，如图⑵所示.若导体棒始终保持静止，则其所受的静摩擦力f 随时间变化的图象是下图中的（设向右为静摩擦力的正方向）三、本题共6小题，共90分．解答应写出必要的文字说明、方程式和重要演算步骤．只写出最后答案的不能得分，有数值计算的题，答案中必须明确写出数值和单位．13.如图所示，处于匀强磁场中的两根足够长、电阻不计的平行金属导轨相距1m ，导轨平面与水平面成θ=37º角，下端连接阻值为R 的电阻.匀强磁场方向与导轨平面垂直.质量为0.2kg，电阻不计的金属棒放在两导轨上，棒与导轨垂直并保持良好接触，它们之间的动摩擦因数为0.25.⑴求金属棒沿导轨由静止开始下滑时的加速度大小；⑵当金属棒下滑速度达到稳定时，电阻R 消耗的功率为8W ，求该速度的大小； ⑶在上问中，若R =2Ω，金属棒中的电流方向由a 到b ，求磁感应强度的大小和方向.14．（16分）如图所示，平行金属导轨竖直放置，仅在虚线MN 下面的空间存在着磁感应强度随高度变化的磁场（在同一水平线上各处磁感应强度相同），磁场方向垂直纸面向里导轨上端跨接一定值电阻R ，质量为m 的金属棒两端各套在导轨上并可在导轨上无摩擦滑动，导轨和金属棒的电阻不计，将导轨从O 处由静止释放，进入磁场后正好做匀减速运动，刚进入磁场时速度为v ，到达P 处时速度为v /2，O 点和P 点到MN 的距离相等，求：（1）求金属棒在磁场中所受安培力F 1的大小；（2）若已知磁场上边缘（紧靠MN ）的磁感应强度为B 0，求P 处磁感应强度B P ；（3）在金属棒运动到P 处的过程中，电阻上共产生多少热量？A B C15．（16分）如图（甲）所示，一固定的矩形导体线圈水平放置，线圈的两端接一只小灯泡，在线圈所在空间内存在着与线圈平面垂直的均匀分布的磁场．已知线圈的匝数n =100匝，电阻r =1．0Ω，所围成矩形的面积S=0．040m 2，小灯泡的电阻R =9．0Ω，磁场的磁感应强度随按如图（乙）所示的规律变化，线圈中产生的感应电动势瞬时值的表达式为t TT SnB e m ππ2cos 2=，其中B m 为磁感应强度的最大值，T 为磁场变化的周期．不计灯丝电阻随温度的变化，求：（1）线圈中产生感应电动势的最大值． （2）小灯泡消耗的电功率． （3）在磁感强度变化的0~4T的时间内，通过小灯泡的电荷量．16.如图甲，平行导轨MN 、PQ 水平放置，电阻不计.两导轨间距d =10cm ，导体棒ab 、cd 放在导轨上，并与导轨垂直.每根棒在导轨间的部分，电阻均为R=1.0Ω.用长为L =20cm 的绝缘丝线将两棒系住.整个装置处在匀强磁场中.t =0的时刻，磁场方向竖直向下，丝线刚好处于未被拉伸的自然状态.此后，磁感应强度B 随时间t 的变化如图乙所示.不计感应电流磁场的影响.整个过程丝线未被拉断.求：⑴0~2.0s 的时间内，电路中感应电流的大小与方向； ⑵t =1.0s/s答案1．答案：ABC 将图中铜盘A所在的一组装置作为发电机模型，铜盘B所在的一组装置作为电动机模型，这样就可以简单地把铜盘等效为由圆心到圆周的一系列“辐条”，处在磁场中的每一根“辐条”都在做切割磁感线运动，产生感应电动势，进而分析可得． 2．答案：BC 根据图象可知电压最大值为U m =10V ，有效值为210=U V ，电流有效值为22==RUI A ，电阻消耗的电功率为510)22(22=⨯==R I P W ． 3．答案：CD 从能量的角度考虑，导轨光滑时，金属棒的动能全部转化为电能，最终以焦耳热的形式释放出来；导轨粗糙时，金属棒的动能一部分转化为电能，另一部分通过摩擦转化为热能，而安培力做功可以用机械能与电能之间的转化来量度，因此产生的电能不相同，所以A 错；电流做功可产生焦耳热，因此可以比较电流做功不同，B 错；但两个过程中，机械能都全部转化为热量，所以C 对；两个过程中，初速度相同，末速度均为零，因此动量变化量相同，D 对．4．答案：C 电流互感器是用弱电流来检测强电流，因此副线圈匝数要比原线圈匝数多，A 、B 错；而D 中检测器直接与地线、火线相连，与用电器电网并联，不能起到检测作用，只有C 是正确的． 5．答案：A 当导线中的电流突然增大时，可判断线框整体向外的磁通量增大，由楞次定律可判断线框中将产生顺时针方向的电流，根据左手定则可判断cd 边和ab 受到导线的安培力向右，而ad 、bc 两边整体所受安培力为零，因此，整个线框所受安培力向右，即x 轴正向．6．答案：BD 产生感应电流后，两导体滑杆中的电流相等，受到磁场的作用力大小相等，感应电流的磁场阻碍原磁通量的增大，故两杆同时向右加速运动，因F 为恒力，磁场对杆的作用力为变力，随速度的增大而增大，因而开始时两杆做变加速运动（ab 加速度减小，cd 加速度增大），当两杆具有相同加速度时，它们以共同的加速度运动，故BD 正确．7．答案：B 图（a ）中L 2的功率为P ，则L 2上电压为PR U =2，原线圈中电压PR U U 3321==，L 1两段电压与U 1相等，则L 1所消耗功率P RPRR U P L 99211===．图（b ）中L 2、L 3功率相同，变压器的输出功率为2P ，原线圈电压PRU U 332/1==，原线圈中电流1/12U PI =，灯L 1上消耗功率为P R PRP R I P L 949422/1/1===．8．答案：BCD 电流I 增大的过程中，穿过金属环C 的磁通量增大，环中出现逆时针的感应电流，可以将环等效成一个正方形线框，利用“同向电流相互吸引，异向电流相互排斥”得出环将受到向下的斥力且无转动，所以悬挂金属环C 的竖直拉力变大，环仍能保持静止状态． 9．答案：BC 当铁块靠近磁铁时，线圈中的磁通量增加，根据楞次定律可得，b 端电势比a 端电势高，选项B 正确；膜上压力越小时，钢弦上的张力越大，振动频率越高，线圈中感应电动势的频率越高，所以选项C 正确．10．答案：B 图a 中，ab 棒以v 0向右运动的过程中，电容器开始充电，充电后ab 棒就减速，ab 棒上的感应电动势减小，当ab 棒上的感应电动势与电容器两端电压相等时，ab 棒上无电流，从而做匀速运动；图b 中，由于R 消耗能量，所以ab 棒做减速运动，直至停止；图c 中，当ab 棒向右运动时，产生的感应电动势与原电动势同向，因此作用在ab 棒上的安培力使ab 棒做减速运动，速度减为零后，在安培力作用下向左加速运动，向左加速过程中，ab 棒产生的感应电动势与原电动势反向，当ab 棒产生的感应电动势与原电动势大小相等时，ab 棒上无电流，从而向左匀速运动，所以B 正确． 11．答案：（1）镇流器的自感现象；（2分）断开瞬间；（2分）只有在电路刚断开时才能产生很高的自感电动势使人产生触电的感觉． （2分）（2）10－5（2分） IR /2πLhf （2分） 0（2分） 12．答案：（1）如图．（注意：电流表外接或内接均可）（4分）（2）如果电流外接，电压较高段误差较大，因为电压越高，灯丝电阻越大，由于电压表分流作用而造成的误差就越大；如果内接，电压较低段，误差较大，因为电压越低，灯丝电阻越小，由于电流表分压造成的误差就越大． （4分）13．解析：（1）在0～1×10－2s 时间内D 处于导通状态，则电路总电阻为21213R R R R R R ++=①（2分）通过R 3的电流R U I AB=②（2分）由①②式代入数据解得，I =1A （1分） 则通过R 1的电流5.021==II A （1分） （2）在1×10－2s ～2×10－2s 时间内D 处于截止状态，则通过R 3的电流31R R U I +='（2分）代入数据得，8.0/=I A （2分）t=1s 内R 3消耗的电能2)(32/32t R I R I E +=（2分）代入数据解得，E =4．92J ． （2分）14．解析：该同学的结论是正确的． （2分）设转轮的角速度、转速分别为ω和n ，轮子转过θ角所需时间为⊿t ，通过线圈的磁通量的变化量为⊿Φ，线圈中产生的感应电动势的平均值为E ．根据法拉第电磁感应定律有t BSN t N E ∆=∆∆=φ（3分）由闭合电路欧姆定律有I=E/R （2分） 又ωθ=∆t （2分）πω2=n （2分）联立以上四式得，NBS IR n πθ2=（3分）由此可见，该同学的结论是正确的． 15．解析：（1）磁极与摩擦小轮之间转动的角速度相等，由于自行车车轮与摩擦小轮之间无相对运动，因此有ωωr r =00，（2分）28000==∴r r ωωrad/s （2分） （2）摩擦小轮带动磁极转动，线圈产生的感应电动势的最大值为S nB E m 0ω=（3分）代入数据得，m E =4.48V （2分）感应电动势的有效值2.32==m E E V （3分） 通过灯炮的电流有效值10402.321+=+=R R E I =64mA ． （2分）16．解析：（1）从O →MN 过程中棒做自由落体，gh v 22=（2分）从MN →P 的过程中做匀减速运动，故F 1大小不变，RvL B R Lv B L B LI B F MN 2200001===（4分）又RvL B R Lv B L B LI B F P P P P P 22/221===（4分）所以02B B P =（2分）（3）棒从MN →P 过程中产生热量22287)2(2121mv v m mv mgh Q =-+=．（4分） 17．解析：（1）传感器的电阻9.0/3/22==传传传P U R =10Ω（1分）传感器的额定电流传传传U P I /==0.9/3=0.3A （1分）（2）要求电路各部分安全，则要求电路的最大电流3.0==传I I A （2分）此时电源电压最大值0U U U m +=传，传U 为传感器的额定电压，U 0为R 0调至最大值R 0m =10Ω时R 0两端的电压，即3103.000=⨯==m R I U 传V ，（2分）∴电源电压最大值6330=+=+=U U U m 传V （2分）（3）设实际检测时加在a 、b 间的电压为U ，传感器的实际电阻为'传R ，根据第一次实验记录数据有：48.116.0+⨯=传R U （2分）根据第二次记录数据有91.022.0+'⨯=传R U （2分）解得，Ω='5.9传R ，U =3V （1分）传感器的电阻变化为Ω='-=∆5.0传传R R R <1Ω（1分）所以此传感器仍可使用． （2分）18．解析：（1）因为线圈中产生的感应电流变化的周期与磁场变化的周期相同，所以由图象可知，线圈中产生交变电流的周期为T =3.14×10－2s ． （2分）所以线圈中感应电动势的最大值为V T S nB E m m 0.8/2==π（2分）（2）根据欧姆定律，电路中电流的最大值为A rR E I mm 80.0=+=（2分） 通过小灯泡电流的有效值为A I I m 240.02/==， （2分） 小灯泡消耗的电功率为P=I 2R =2.88W （2分）（3）在磁感应强度变化的1~1/4周期内，线圈中感应电动势的平均值tBnSE ∆∆=（2分） 通过灯泡的平均电流tr R BnS r R E I ∆+∆=+=)(（2分） 通过灯泡的电荷量.100.43C rR BnS t I Q -⨯=+∆=∆=（2分）。

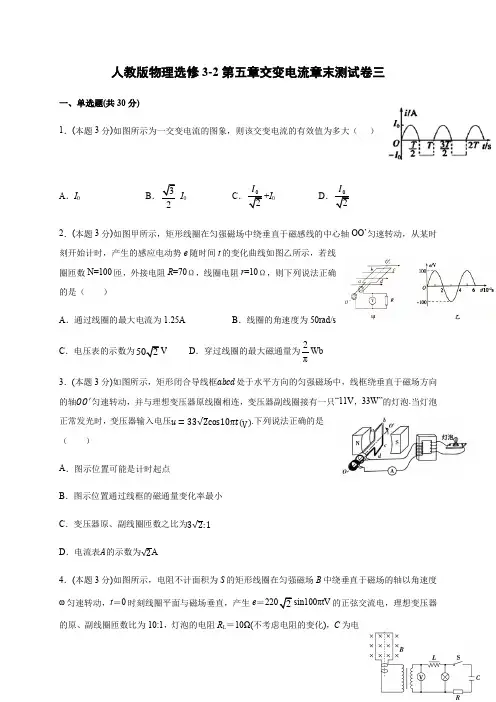

第五章交变电流章末测试卷三(答案含解析)—人教版高中物理选修3-2
人教版物理选修3-2第五章交变电流章末测试卷三一、单选题(共30分)1．(本题3分)如图所示为一交变电流的图象，则该交变电流的有效值为多大（）A．I0B．32I0C．02+I0D．022．(本题3分)如图甲所示，矩形线圈在匀强磁场中绕垂直于磁感线的中心轴OO’匀速转动，从某时刻开始计时，产生的感应电动势e随时间t的变化曲线如图乙所示，若线圈匝数N=100匝，外接电阻R=70Ω，线圈电阻r=10Ω，则下列说法正确的是（）A．通过线圈的最大电流为1.25A B．线圈的角速度为50rad/sC．电压表的示数为502V D．穿过线圈的最大磁通量为2πWb3．(本题3分)如图所示，矩形闭合导线框abcd处于水平方向的匀强磁场中，线框绕垂直于磁场方向的轴OO′匀速转动，并与理想变压器原线圈相连，变压器副线圈接有一只“11V，33W”的灯泡.当灯泡正常发光时，变压器输入电压u=33√2cos10πt(V).下列说法正确的是（）A．图示位置可能是计时起点B．图示位置通过线框的磁通量变化率最小C．变压器原、副线圈匝数之比为3√2:1D．电流表A的示数为√2A4．(本题3分)如图所示，电阻不计面积为S的矩形线圈在匀强磁场B中绕垂直于磁场的轴以角速度ω匀速转动，t＝0时刻线圈平面与磁场垂直，产生e＝2202sin100πtV的正弦交流电，理想变压器的原、副线圈匝数比为10:1，灯泡的电阻R L＝10Ω(不考虑电阻的变化)，C为电容器，L为直流电阻不计的自感线圈，刚开始开关S断开，下列说法正确的是()A．线圈从t＝0时刻到转过180°的过程中矩形线圈的磁通量变化量为零B．交流电压表的示数为202VC．闭合开关S后，电阻R上不产生焦耳热D．灯泡的功率小于48.4W5．(本题3分)远距离输电线路的示意图如图所示，若发电机的输出电压不变，那么当用户用电的总功率增大时，下列说法错误的是（）A．升压变压器的原线圈中的电流变大B．升压变压器的输出电压升高C．降压变压器的输出电压降低D．输电线上损失的功率增大6．(本题3分)如图所示,某小型发电站发电机输出的交变电压为500V,输出的电功率为50kW,用电阻为3Ω的输电线向远处输电,要求输电线上损失的功率为输电功率的0.6% ,则发电站要安装一升压变压器,到达用户再用降压变压器变为220V供用户使用(两个变压器均为理想变压器)．对整个输电过程,下列说法正确的是()A．升压变压器的匝数比为1:100B．输电线上的电流为100AC．输电线上损失的功率为300WD．降压变压器的输入电压为4700V7．(本题3分)当交流发电机的转子线圈平面与磁感线平行时，电流方向如图所示，当转子线圈平面旋转到中性面位置时（）A ．线圈中的感应电流最大，方向将不变B ．线圈中的感应电流最大，方向将改变C ．线圈中的感应电流等于零，方向将不变D ．线圈中的感应电流等于零，方向将改变8．(本题3分)如图所示，边长为L=0.2 m 的正方形线圈abcd ，其匝数n=10，总电阻为r=2Ω，外电路的电阻为R=8Ω，ab 的中点和cd 的中点的连线OO'恰好位于匀强磁场的边界线上，磁场的磁感应强度B=1T ，若线圈从图示位置开始计时，以角速度ω= 2 rad/s 绕OO'轴匀速转动．则以下判断中正确的是（ ）A ．闭合电路中感应电动势的瞬时表达式e=0.8sin 2tB ．从t=0到t=4π 时间内，通过R 的电荷量q=0.02C C ．从t=0到t=4π时间内，电阻R 上产生的热量为Q = 3.2π×10-4J D ．在t=4π时刻，磁场穿过线圈的磁通量为零，此时线圈中的磁通量随时间变化最慢 9．(本题3分)如图，理想变压器原、副线圈的匝数比为2∶1，原线圈一侧接一输出电压恒为U 1的正弦交流电源，电阻R 1，R 2，R 3，R 4的阻值相等。
人教版高中物理选修3-2第6章《传感器》测试题(含答案)
第6章《传感器》测试题一、单选题（每小题只有一个正确答案）1．下列关于传感器的说法正确的是（）A．话筒是一种常用的传感器，其作用是将电信号转换为声音信号B．在天黑楼道里出现声音时，楼道里的灯才亮，说明它的控制电路中只有声音传感器C．光敏电阻能够把光照强弱变化转换为电阻大小变化D．电子秤中所使用的测力装置是温度传感器2．火灾报警器使用的是( )A．光传感器 B．温度传感器 C．湿度传感器 D．气体传感器3．如图1是一种应用传感器监测轨道车运行的实验装置．在轨道某处设置监测点，当车头到达传感器瞬间和车尾离开传感器瞬间，信号发生器各发出一个脉冲信号，由记录仪记录．完成下题．假如轨道车长度为22cm，记录仪记录的信号如图2所示，则轨道车经过该监测点的速度为（）A．0.20cm/s B．2.0cm/s C．22cm/s D．220cm/s4．对于常见的可燃气体浓度的检测，现在一般用催化燃烧检测器．它的原理如下：传感器的核心为一惠斯通电桥，其中一桥臂上有催化剂，当与可燃气体接触时，可燃气体在有催化剂的电桥上燃烧，该桥臂的电阻发生明显变化，其余桥臂的电阻不变化，从而引起整个电路的输出发生变化，而该变化与可燃气体的浓度成比例，从而实现对可燃气体的检测．由此可推断有催化剂的桥臂上的电阻材料为( )A．铜 B．合金 C．半导体 D．绝缘体5．在地震救援中，救援队员用多种生命探测仪搜寻废墟下幸存者的具有生命迹象的信息．有一种生命探测仪与自动门、电视机遥控器应用的是同一种类型的传感器，这种生命探测仪应用的传感器是（）A．温度传感器 B．声音传感器 C．红外线传感器 D．压力传感器6．如图所示，R T为负温度系数的热敏电阻，R为定值电阻，若往R T上擦些酒精，在环境温度不变的情况下，关于电压表示数的变化情况，下列说法中正确的是( )A．变大 B．变小 C．先变大后变小再不变 D．先变小后变大再不变7．下列说法中不正确的是（）A．摄像机实际上是一种将光信号转变为电信号的装置B．电视机实际上是一种将电信号转变为光信号的装置C．电视机接收的画面是连续的D．摄像机在1s内要送出25张画面8．图甲是在温度为10℃左右的环境中工作的某自动恒温箱原理简图，箱内的电阻R1="20" kΩ,R2 ="10" kΩ,R3="40" kΩ,R t为热敏电阻，它的电阻随温度变化的图线如图乙所示．当a、b端电压U ab ≤ 0时，电压鉴别器会令开关S接通，恒温箱内的电热丝发热，使箱内温度升高；当a、b端电压U ab>0时，电压鉴别器会令开关S断开，停止加热，则恒温箱内的温度可保持在（）A．10℃ B．20℃ C．35℃ D．45℃9．半导体指纹传感器是在一块半导体基板上阵列了10万个金属颗粒，传感器阵列的每一点是一个金属电极，充当电容器的一极，其外面是绝缘的表面，手指贴在其上与其构成了电容器的另一极。

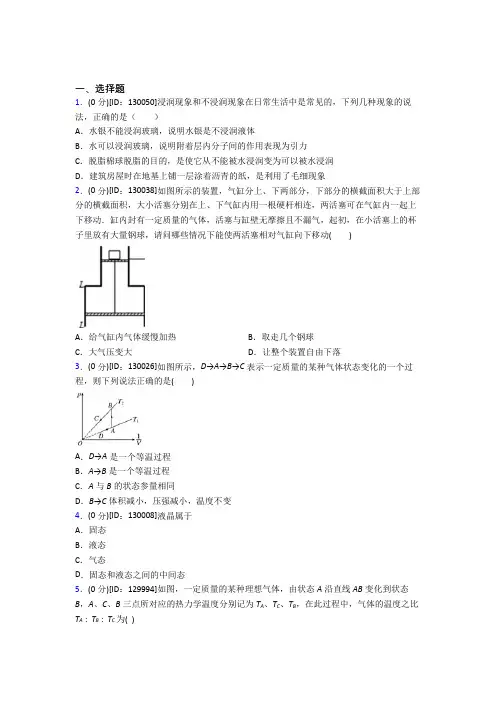

新人教版高中物理选修三第二章《气体,固体和液体》测试题(有答案解析)(1)
一、选择题1．(0分)[ID：130050]浸润现象和不浸润现象在日常生活中是常见的，下列几种现象的说法，正确的是（）A．水银不能浸润玻璃，说明水银是不浸润液体B．水可以浸润玻璃，说明附着层内分子间的作用表现为引力C．脱脂棉球脱脂的目的，是使它从不能被水浸润变为可以被水浸润D．建筑房屋时在地基上铺一层涂着沥青的纸，是利用了毛细现象2．(0分)[ID：130038]如图所示的装置，气缸分上、下两部分，下部分的横截面积大于上部分的横截面积，大小活塞分别在上、下气缸内用一根硬杆相连，两活塞可在气缸内一起上下移动．缸内封有一定质量的气体，活塞与缸壁无摩擦且不漏气，起初，在小活塞上的杯子里放有大量钢球，请问哪些情况下能使两活塞相对气缸向下移动()A．给气缸内气体缓慢加热B．取走几个钢球C．大气压变大D．让整个装置自由下落3．(0分)[ID：130026]如图所示，D→A→B→C表示一定质量的某种气体状态变化的一个过程，则下列说法正确的是()A．D→A是一个等温过程B．A→B是一个等温过程C．A与B的状态参量相同D．B→C体积减小，压强减小，温度不变4．(0分)[ID：130008]液晶属于A．固态B．液态C．气态D．固态和液态之间的中间态5．(0分)[ID：129994]如图，一定质量的某种理想气体，由状态A沿直线AB变化到状态B，A、C、B三点所对应的热力学温度分别记为T A、T C、T B，在此过程中，气体的温度之比T A∶T B∶T C为( )A ．1∶1∶1B ．1∶2∶3C ．3∶3∶4D ．4∶4∶36．(0分)[ID ：129990]某同学用同一个注射器做了两次验证玻意耳定律的实验，操作完全正确，根据实验数据却在p 、V 图上画出了两条不同的双曲线如图所示，造成这种情况的可能原因是（ ）①两次实验中空气质量不同②两次实验中温度不同③两次实验中保持空气质量、温度相同，但所取的气体压强的数据不同④两次实验中保持空气质量、温度相同，但所取的气体体积的数据不同A ．①②B ．②④C ．②③D ．①②④7．(0分)[ID ：129988]关于物体的内能，下列说法正确的是( )A ．一壶热水的内能一定比一湖冷水的内能大B ．当温度等于0℃时，分子动能为零C ．分子间距离为r 0时，分子势能为零D ．温度相等的氢气和氧气，它们的分子平均动能相等8．(0分)[ID ：129984]如图所示，封有空气的气缸挂在测力计上，测力计的读数为().F N 已知气缸质量为()M kg ，内截面积为()2S m 活塞质量为()m kg ，气缸壁与活塞间摩擦不计，外界大气压强为()0p Pa ，则气缸内空气的压强为( )A ．0Mg p Pa S ⎛⎫- ⎪⎝⎭B ．0mg P Pa S ⎛⎫- ⎪⎝⎭C ．()0F M m g P Pa S ⎡⎤-+-⎢⎥⎣⎦D ．()0F M m g P Pa S ⎡⎤---⎢⎥⎣⎦ 9．(0分)[ID ：129978]如图所示，两端开口的均匀玻璃管竖直插入水银槽中，管中有一段水银柱（高为h 1）封闭一定质量的气体，这时管下端开口处内、外水银面高度差为h 2，若保持环境温度不变，当外界压强增大时，下列分析正确的是（ ）A ．h 2变长B ．h 2变短C ．h 1上升D ．h 1下降 10．(0分)[ID ：129973]液体与固体具有的相同特点是A ．都具有确定的形状B ．体积都不易被压缩C ．物质分子的位置都确定D ．物质分子都在固定位置附近振动 11．(0分)[ID ：129972]如图所示，一个横截面积为S 的圆筒形容器竖直放置.金属圆板A 的上表面是水平的，下表面是倾斜的，下表面与水平面的夹角为θ，圆板的质量为.M 不计圆板与容器内壁之间的摩擦.若大气压强为0p ，则被圆板封闭在容器中的气体的压强p 等于( )A ．0cos P Mg S θ+B ．0cos cos P Mg S θθ+C ．20cos Mg P S θ+D ．0Mg P S+ 12．(0分)[ID ：129961]关于甲、乙、丙、丁四幅图对应的实验，下列说法正确的是（ ）A ．甲图是用油膜法测分子直径的示意图，认为油酸薄膜厚度等于油酸分子直径B ．乙图是研究布朗运动实验时，观察得到的花粉小颗粒的运动轨迹C．丙图是模拟气体压强产生机理的实验，说明气体压强是由气体重力引起的D．丁图是蜂蜡涂在单层云母片上融化实验，说明云母片的导热性能各向同性二、填空题13．(0分)[ID：130150]“拔火罐”是我国传统养生疗法之一。
人教版高中物理选修3-2测试题及答案解析全套
人教版高中物理选修3-2测试题及答案解析全套含模块综合测试题，共4套第四章电磁感应(时间：50分钟满分：100分)一、选择题(本题共8小题，每小题6分，共48分，第1～5小题中只有一个选项符合题意，第6～8小题中有多个选项符合题意，全选对的得6分，选对但不全的得3分，有选错的得0分)1.如图1所示，大圆导线环A中通有电流，方向如图所示，另在导线环所在的平面画一个圆B，它的一半面积在A环内，另一半面积在A环外。
则B圆内的磁通量()图1A．为零B．垂直纸面向里C．垂直纸面向外D．条件不足，无法判断解析：选B根据右手螺旋定则可知，A产生的磁场在A线圈内部垂直纸面向里，在外部垂直纸面向外，由于磁感线是闭合的曲线，所以A内部的磁感线一定比A外部的磁感线要密一些，所以B项正确。
2.如图2所示，a为圆形金属环，b为直导线，且b垂直环面穿过圆环中心()图2A．若直导线b中通入恒定电流，金属环a中会产生感应电流B．若直导线b中通入交变电流，金属环a中会产生感生电流C．若直导线b中通入恒定电流，同时让直导线b绕过圆环中心的水平轴在竖直平面内转动，金属环a中会产生感应电流D．以上三种说法均不对解析：选D产生感应电流的条件是闭合回路中磁通量发生变化，不管b中通入什么样的电流，穿过a 中的磁通量始终为0，D 对。
3．半径为r 带缺口的刚性金属圆环在纸面上固定放置，在圆环的缺口两端引出两根导线，分别与两块垂直于纸面固定放置的平行金属板连接，两板间距为d ，如图3甲所示。
有一变化的磁场垂直于纸面，规定向内为正，变化规律如图乙所示。
在t ＝0时刻平板之间中心有一重力不计，电荷量为q 的静止微粒。
则以下说法正确的是( )图3A ．第2秒内上极板为正极B ．第3秒内上极板为负极C ．第2秒末微粒回到了原来位置D ．第2秒末两极板之间的电场强度大小为0.2 πr 2/d解析：选A 根据楞次定律，结合图像可以判断：在0～1 s 内，下极板为正极，上极板为负极；第2秒内上极板为正极，下极板为负极；第3秒内上极板为正极，下极板为负极；第4秒内上极板为负极，下极板为正极，故A 选项正确，B 选项错误。
人教版高中物理选修3-2高二第二学期期末测试试卷.docx
高中物理学习材料唐玲收集整理广东仲元中学高二第二学期期末测试试卷物理选择题共8题，共48分二、选择题：本题共8小题，每小题6分。
在每小题给出的四个选项中，第14～17题只有一项符合题目要求，第18～21题有多项符合题目要求。
全部选对的得6分，选对但不全的得3分，有选错的得0分。
14．甲、乙两物体同时从同一地点出发，同方向做匀加速直线运动的v-t图象如图所示，则A．乙的加速度比甲的加速度大B．t=2 s时，甲在乙的前方2m处C．t=3 s时，甲在乙的前方1.5m处D．t=4 s时，甲、乙两物体相遇15．伽利略对自由落体运动的研究，是科学实验和逻辑思维的完美结合，如图所示，可大致表示其实验和思维的过程，对这一过程的分析，下列说法正确的是A．其中的甲图是实验现象，丁图是经过合理的外推得到的结论B．其中的丁图是实验现象，甲图是经过合理的外推得到的结论C．运用丁图的实验，可“放大”重力的作用，使实验现象更明显D．伽利略认为自由落体运动的速度是均匀变化的，这是他用实验直接进行了验证的16．如图所示，一理想变压器原副线圈的匝数比为1∶2，副线圈电路中接有灯泡，灯泡的额定电压为220 V，额定功率为22 W，原线圈电路中接有电压表和电流表。
现闭合开关，灯泡正常发光。
若用U和I分别表示此时电压表和电流表的读数，则A．U= 1102V，I=0.2 A B．U=110 V，I=0.2 AC．U=110 V，I=0.05 A D．U=1102 V，I=25A17．如图所示，A、B是相同的白炽灯，L是自感系数很大、电阻可忽略的自感线圈。
下面说法正确的是A．闭合开关S时，B灯比A灯先亮，最后一样亮B ．闭合开关S 时，A 、B 灯同时亮，且达到正常C ．闭合开关S 时，A 灯比B 灯先亮，最后一样亮D ．断开开关S 时，A 灯慢慢熄灭， B 灯立即熄灭18、a 、b 、c 三个物体在同一条直线上运动，其位移时间图象(如图)中，a 、b 为直线，图线c 是一条x ＝0.4t 2的抛物线．有关这三个物体在0～5 s 内的运动，下列说法正确的是A ．a 物体做匀加速直线运动B ．c 物体运动过程中，任意1s 内速度增量相同C ．t ＝5 s 时，a 物体速度最大D ．a 、b 两物体都做匀速直线运动，且速度不同19．一根轻质细线将2个薄铁垫圈A 、B 连接起来，一同学用手固定B ，此时A 、B 间距为3L ，A 距地面为L ，如图所示。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
物理选修3-2测试题
时间：70min 分值：100分命题：沙澧大侠
一、选择题：（本题共10小题，每小题4分，共40分。
在每小题给出的四个选项中，有一到两个选项正确，选对的得4分，选不全的得2分，有选错的或不选的得0分。
）
1、关于电磁感应，下列说法正确的是（D）
A．导体相对磁场运动，导体内一定会产生感应电流
B．导体作切割磁感线运动，导体内一定会产生感应电流
C．闭合电路在磁场中作切割磁感线运动，电路中一定会产生感应电流D．穿过闭合电路的磁通量发生变化，电路中一定会产生感应电流
2、关于自感电动势的大小，下列说法正确的是（C ）
A．跟通过线圈的电流大小有关B．跟线圈中的电流变化大小有关C．跟线圈中的电流变化快慢有关D．跟穿过线圈的磁通量大小有关3．如图1所示，AB为固定的通电直导线，闭合导线框P与AB在同一平面内。
当P远离AB做匀速运动时，
它受到AB的作用力为（B）
A．零
B．引力，且逐步变小
C．引力，且大小不变
D．斥力，且逐步变小
4．如图2所示，电阻R和线圈自感系数L的值都较大，电感线圈的电阻不计，A、B是两只完全相同的灯泡，当开关S闭合时，电路可能出现的情况是（ C ）
A．A、B一起亮，然后B熄灭
B．A比B先亮，然后A熄灭
C．A、B一起亮，然后A熄灭
D．B比A先亮，然后B熄灭
5．交流发电机正常工作时，电动势的变化规律为e=Emsinωt．如果把发电机转子的转速减小一半，并且把电枢线圈的匝数增加一倍，其他条件不变，则：（ D ）
A.只是电动势的最大值增加一倍
B.电动势的最大值和周期都增加一倍
C.电动势的最大值和周期都减小一半
D.只是频率减小一半，周期增加一倍6．如图3为理想变压器原线圈所接电源电压波形，原副线圈匝数之比n1∶n2 = 10∶1，串联在原线圈电路中电流表的示数为1A，下则说法正确的是（）
A．变压器输出两端所接电压表的示数为2
22V
B．变压器输出功率为2202W
C．变压器输出的交流电的频率为50HZ
D．该交流电每秒方向改变50次
7．对于扼流圈的以下说法，正确的是（）
A．扼流圈是利用电感阻碍交变电流的作用制成的
B．低频扼流圈用来“通低频、阻高频”
C．高频扼流圈用来“通直流、阻交流”
D．高频扼流圈对低频交变电流阻碍作用小，对高频交变电流阻碍作用大
8．理想变压器的原线圈接正弦式电流，副线圈接负载电阻Ｒ，若输入电压不
变，要增大变压器的输出功率，可行的措施有（）
Ａ．只增大负载电阻Ｒ的阻值Ｂ．只减小负载电阻Ｒ的阻值
Ｃ．只增大原线圈的匝数Ｄ．只增大副线圈的匝数
9．有两个完全相同的电阻，一个通以10A的直流电流,热功率为P，另一个
通以正弦式交变电流，热功率为2P，那么（）
A．交流的有效值为10A B．交流的最大值为10A
C．交流的有效值为20A D．交流的最大值为20A
图1
图2
2
220
2
220
10、图4中关于日光灯电路图正确的是:（ ）
A B C D
二、填空题（共4小题，每空3分，共30分）
11、如图5所示是一交流电压随时间变化的图象，此交流的周期为___s ，交流电压的有效值为_____V 。
12、某同学用如图6所示的实验器材探究电磁感应现象。
他连接好电路并检查无误后，闭合电键的瞬间观察到电流表G 指针向右偏转，电键闭合后，他还进行了下列操作：将滑动变阻器的滑动触头P 快速向接线柱C 移动，电流计指针将________（填“左偏”、“右偏”或“不偏”）。
13日光灯主要由灯管、镇流器、 组成。
镇流器是一个带铁芯的线圈， 自感系数L ，启动器加电后先接通然后再断开，由于自感，镇流器会产生瞬 时 ，加在灯管两端并使灯管开始发光。
此后灯管正常工作，镇流器就起___________的作用。
14．在线圈平面 于磁感线时，线圈中没有电流，这样的位置叫 。
线圈平面每经过这个面一次，感应电流的方向就要改变 次。
线圈转动一周，感应电流的方向改变_______次。
三、计算题（共3小题，共30分，请按题目要求做答。
解答应写出必要的文字说明、方程式和重要演算步骤。
只写出最后答案的不能得分。
有数值计算的题目，答案中必须明确写出数值和单位。
）
15．如图当线圈以P 为轴转动时，求其感应电动势的最大值。
已知B 为1.5T ，AB 为10cm ，BC 为4cm ，角速度ω=120rad/s 。
（7分） 16．一水电站输出电功率为0.5Ω，输电线上的功率损失是多少？用户得到的电功率是多少？（8分）
17、一个线圈有100匝、面积为0.01m 2，线圈的内电阻为0.5Ω，线圈两端接一个9.5Ω的电阻。
线圈在0.02S 的时间内从磁感应强度均为0.4T 的磁铁两极间移出，求：（1）线圈的感应电动势多大？
（2）电路中产生的电流多大？ （3）线圈两端的电压多大？ （15分）
~
~ ~ ~
图4 － C D
E P
物理选修3-2测试题答题卷
一、选择题：（本题共10小题，每小题4分，共40分。
在每小题给出的四个选项中，有一到两个选项正确，选对的得4分，选不全的得2分，有选错
二、填空题（共4小题，每空3分，共30分）
11. ；12.
13. ；；
14. ；；；
三、计算题（共3小题，第15题7分、第16题8分、第17题15分，共30分。
请按题目要求做答。
解答应写出必要的文字说明、方程式和重要演算步骤。
只写出最后答案的不能得分。
有数值计算的题目，答案中必须明确写出数值和单位。
）
15．解：16．解：17．解：
参考答案
二、填空题； 11．0.3s ；50
2
12．右偏
13．启辉器 ；高压 ；降压限流 14．垂直 ；中性面 ；一 ；二 三、计算题
15．（7分）解： S=AB×BC=10cm×4cm=40cm ²=0.004m ² E=BS ω=1.5T×0.004m ²×120rad/s=0.72V 16．（8分）解：
输出电流I=P /U =20000W/400V=50A, …………（2分） 输电线上损失的电功率P ' =I²R =（50A ）²×0.5Ω=1250W, …………（2分） 用电户得到的电功率P=P —P '=20000W —1250W=18750W …………（4分） 17．解：（15分）依题意： （1）线圈中的感应电动势
（2）电路中产生的电流
（3）线圈两端的电压
…………（5分）
20V =V 0.02
0.01
×0.4×100=Δt ΔBS n =Δt ΔΦn =E A＝2A 9.5＋0.5
20＝r +R E =
I …………（5分）
…………（5分）
19V
=9.5×2=IR =U。
