教你如何看懂电气图纸
如何读懂电气图纸?

如何读懂电气图纸?
首先,按电源使用分:电气图纸有强电部分的,比如高低压柜供配电;有弱电部分的,比如系统控制。
其次,按实际使用分,有原理图和接线图。
如果你的岗位分工较细,侧重软件编程,建议懂原理,了解接线图;如果侧重硬件图纸,比如EPLAN电气设计,建议懂原理图,重接线图。
第三,从提问附带的截图可知:设备有,驱动器,IP67模块等。
故接下来以驱动器(SEW)、M12接口为例,结合工作中的经历,从原理图和接线图来进行读图。
1、除了教材及国标常规的符号简称,甲方、乙方或设备厂家会参考行业的规则,事先统一命名,进而展开后续的工作。
命名是图纸的通行证,须先行知悉。
2、驱动器原理图(以SEW为例),此阶段,厂家说明书及客服热线(400)是有效渠道。
3、SEW接线图
4、下图是检测打开、加紧的信号原理图。
5、下图是模块中信号的接线图。
6、综上所述,接线图忠于原理图,往往是行业内经过项目实践的经验。
控制要实现的目的相同,经验方法因人而异,故接线按原理的不同方式略有差别。
如果想更深刻,建议从命名规则了解,从原理到接线去读懂,再经过调试验证。
工作中的一点感悟,希望对你有用!
欢迎留言互动。
电气成本优化文章每周更新,欢迎关注!。

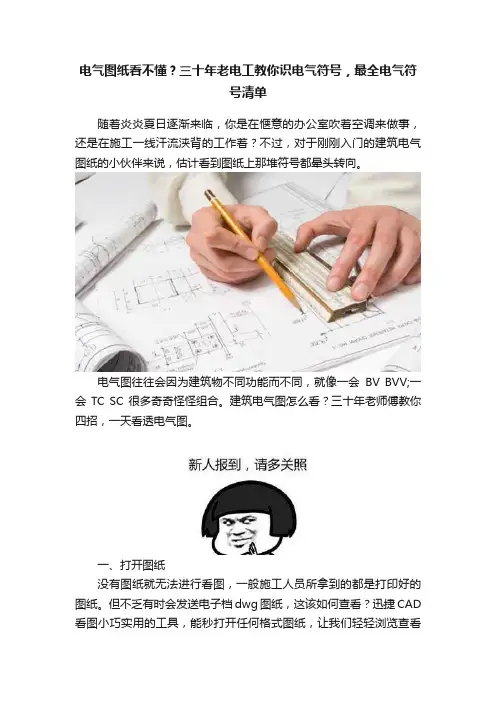

电气图纸看不懂?三十年老电工教你识电气符号,最全电气符号清单

电气图纸看不懂?三十年老电工教你识电气符号,最全电气符
号清单
随着炎炎夏日逐渐来临,你是在惬意的办公室吹着空调来做事,还是在施工一线汗流浃背的工作着?不过,对于刚刚入门的建筑电气图纸的小伙伴来说,估计看到图纸上那堆符号都晕头转向。
电气图往往会因为建筑物不同功能而不同,就像一会BV BVV;一会TC SC很多奇奇怪怪组合。
建筑电气图怎么看?三十年老师傅教你四招,一天看透电气图。
一、打开图纸
没有图纸就无法进行看图,一般施工人员所拿到的都是打印好的图纸。
但不乏有时会发送电子档dwg图纸,这该如何查看?迅捷CAD 看图小巧实用的工具,能秒打开任何格式图纸,让我们轻轻浏览查看
图纸。
二、常用电线
1、裸导线:一般为架空线路的主体,主要用来输送电能。
裸单线:TY为铜质圆单线;LY为铝质圆单线。
裸绞线:TJ一般为铜绞线;LJ一般为铝绞线;LGJ一般为钢芯铝绞线。
2、绝缘电线:这种种类比较多,一般会有:
BV:铜芯塑料绝缘线
BX: 铜芯橡胶绝缘线
BLV: 铝芯塑料绝缘线
BVV: 铜芯塑料绝缘护套线
BLVV: 铝芯塑料绝缘护套线
三、电气图识读
1、看图顺序
先查看图纸目录—施工说明—图例符号—结合平面
2、看图要点
供电的方式和相数:高压、低压;单相、三相。
线路的情况
照明设置的布置
线路敷设方式
3、看图脉络
进户线—总配电箱—干线—分配电箱—支线—用电设备
四、电气符号。

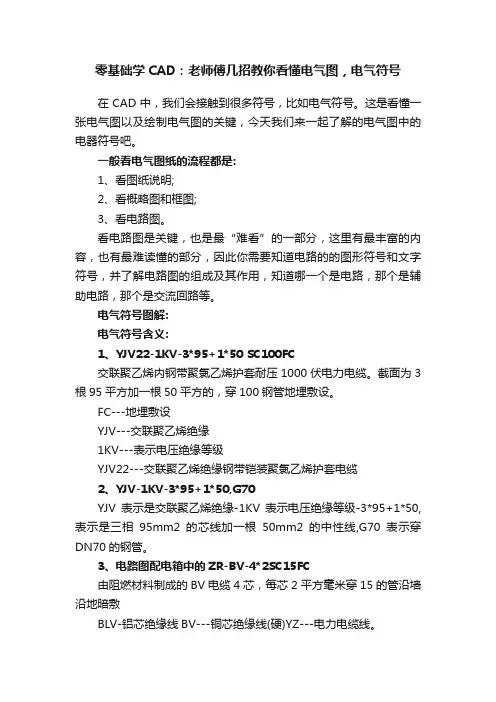

零基础学CAD:老师傅几招教你看懂电气图,电气符号

零基础学CAD:老师傅几招教你看懂电气图,电气符号在CAD中,我们会接触到很多符号,比如电气符号。
这是看懂一张电气图以及绘制电气图的关键,今天我们来一起了解的电气图中的电器符号吧。
一般看电气图纸的流程都是:1、看图纸说明;2、看概略图和框图;3、看电路图。
看电路图是关键,也是最“难看”的一部分,这里有最丰富的内容,也有最难读懂的部分,因此你需要知道电路的的图形符号和文字符号,并了解电路图的组成及其作用,知道哪一个是电路,那个是辅助电路,那个是交流回路等。
电气符号图解:电气符号含义:1、YJV22-1KV-3*95+1*50 SC100FC交联聚乙烯内钢带聚氯乙烯护套耐压1000伏电力电缆。
截面为3根95平方加一根50平方的,穿100钢管地埋敷设。
FC---地埋敷设YJV---交联聚乙烯绝缘1KV---表示电压绝缘等级YJV22---交联聚乙烯绝缘钢带铠装聚氯乙烯护套电缆2、YJV-1KV-3*95+1*50,G70YJV表示是交联聚乙烯绝缘-1KV表示电压绝缘等级-3*95+1*50,表示是三相95mm2的芯线加一根50mm2的中性线,G70表示穿DN70的钢管。
3、电路图配电箱中的ZR-BV-4*2SC15FC由阻燃材料制成的BV电缆4芯,每芯2平方毫米穿15的管沿墙沿地暗敷BLV-铝芯绝缘线BV---铜芯绝缘线(硬)YZ---电力电缆线。
4、其他VV-0.6/1kV 聚氯乙烯绝缘电力电缆XDDR-1---单表暗配电箱壳XDDR-2---二表暗配电箱壳XDD-1---单表明配电箱壳XDD-2---二表明配电箱壳XMR---终端箱壳DD862-4 15(60)是单相电能表PC---PVC管(电气穿线管)FC---线路敷设方式,地板(或地面下)暗敷设WC---线路敷设方式,墙内暗敷设MR---金属线槽AL---照明配电箱代号KL---不详(电气原理图中表示闭锁/双稳态继电器)W---组合、应用不同有不同解释,单独使用表示母线BV---聚氯乙烯绝缘电线(铜芯)WL---代表污水立管RJL---代表热水给水立管FL---代表废水立管NL---代表冷凝水立管FL---废水,指的是生活废水,如卫生间、厨房用水等JL---给水立管PL---排水立管TL---通气立管RL---热水立管YL---雨水立管WC---卫生间污水电气控制电路图查线看图要点:1、分析主电路:根据媒体电动机和执行电路的控制要求分析电动机和执行电器的控制内容。

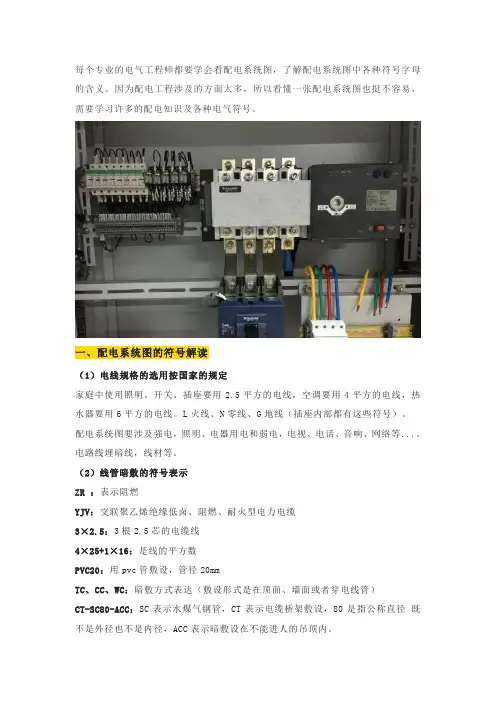

实物图+电气图纸讲解教你学会看配电系统图

每个专业的电气工程师都要学会看配电系统图,了解配电系统图中各种符号字母的含义。
因为配电工程涉及的方面太多,所以看懂一张配电系统图也挺不容易,需要学习许多的配电知识及各种电气符号。
一、配电系统图的符号解读(1)电线规格的选用按国家的规定家庭中使用照明、开关、插座要用2.5平方的电线,空调要用4平方的电线,热水器要用6平方的电线。
L火线、N零线、G地线(插座内部都有这些符号)。
配电系统图要涉及强电,照明、电器用电和弱电,电视、电话、音响、网络等...。
电路线埋暗线,线材等。
(2)线管暗敷的符号表示ZR :表示阻燃YJV:交联聚乙烯绝缘低卤、阻燃、耐火型电力电缆3×2.5:3根2.5芯的电缆线4×25+1×16:是线的平方数PVC20:用pvc管敷设,管径20mmTC、CC、WC:暗敷方式表达(敷设形式是在顶面、墙面或者穿电线管)CT-SC80-ACC:SC表示水煤气钢管,CT表示电缆桥架敷设,80是指公称直径既不是外径也不是内径,ACC表示暗敷设在不能进人的吊顶内。
BV:是聚氯乙烯绝缘电线2*6+E6)表示两根6平方毫米的电源线,加一根6平方毫米的接地保护线SC20-C :是说明使用DN20的水煤气管做穿线管,暗敷QAWC:敷设在墙内DAFC:敷设在地面内PACC:敷设在顶板内DGTC:穿电线管敷设QMWE:沿地面敷设例如:ZR-BV3×.WC,或者 ZR-YJV-4×25+1×16-CT-SC80-ACC 或BV(2*6+E6)SC20-C。
(3)电箱断路器开关例如:CBD3LE-40-16A、CBD3LE-C16A,“CBD3LE”为断路器的型号,“C”为C型脱扣曲线,保护电路用,”40-16A”为额定电流大小。
二、配电系统图中各种参数的含义解析(1)SCB10-2000 10/0.4 D/Yn11干式变压器,10KV/0.4KV,容量2000KVA,高压侧三角形接法,低压侧为星形接法,连接组别为D/Yn11(星三角11点接法)。

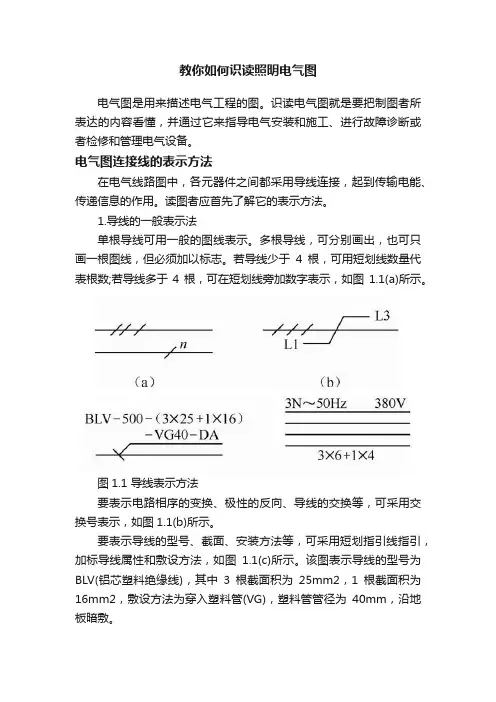

教你如何识读照明电气图

教你如何识读照明电气图电气图是用来描述电气工程的图。
识读电气图就是要把制图者所表达的内容看懂,并通过它来指导电气安装和施工、进行故障诊断或者检修和管理电气设备。
电气图连接线的表示方法在电气线路图中,各元器件之间都采用导线连接,起到传输电能、传递信息的作用。
读图者应首先了解它的表示方法。
1.导线的一般表示法单根导线可用一般的图线表示。
多根导线,可分别画出,也可只画一根图线,但必须加以标志。
若导线少于4根,可用短划线数量代表根数;若导线多于4根,可在短划线旁加数字表示,如图1.1(a)所示。
图1.1 导线表示方法要表示电路相序的变换、极性的反向、导线的交换等,可采用交换号表示,如图1.1(b)所示。
要表示导线的型号、截面、安装方法等,可采用短划指引线指引,加标导线属性和敷设方法,如图1.1(c)所示。
该图表示导线的型号为BLV(铝芯塑料绝缘线),其中3根截面积为25mm2,1根截面积为16mm2,敷设方法为穿入塑料管(VG),塑料管管径为40mm,沿地板暗敷。
导线特征的表示方法是:横线上面标出电流种类、配电系统、频率和电压等;横线下面标出电路的导线数乘以每根导线截面积(mm2),当导线的截面积不同时,可用“+”将其分开,如图1.1(d)所示。
2.导线连接点的表示导线的连接点有“T”形连接点和多线的“+”形连接点。
对于“T”形连接点,可加实心圆点,也可不加,如图1.2(a)所示。
对于“+”形连接点,必须加实心圆点,如图 1.2(b)所示。
而对于交叉不连接的,不能加实心圆点,如图1.2(c)所示。
图1.2 导线连接点示例3.连接线分组和标记(1)分组为了方便看图,对多根平行连接线,应按功能分组。
若不能按功能分组,可任意分组,但每组不多于3根,各组间距应大于线间距。
(2)标记为了便于看出连接线的功能或去向,可在连接线上方或连接线中断处作信号名标记或其他标记,如图1.3所示。
图1.3 连接线标志示例电气图识读要求和步骤1.读图的基本要求(1)电气元器件是电路不可缺少的组成部分在机床等机械设备的控制电路中,常用各种接触器、继电器和控制开关等;在供电电路中,常用断路器、隔离开关、负荷开关、熔断器、互感器等;在电力电子电路中,常用各种晶体管、晶闸管和集成电路等。

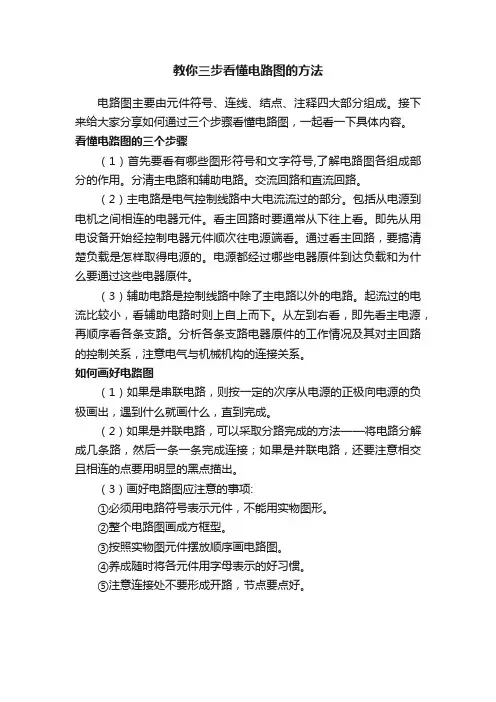

教你三步看懂电路图的方法

教你三步看懂电路图的方法
电路图主要由元件符号、连线、结点、注释四大部分组成。
接下来给大家分享如何通过三个步骤看懂电路图,一起看一下具体内容。
看懂电路图的三个步骤
(1)首先要看有哪些图形符号和文字符号,了解电路图各组成部分的作用。
分清主电路和辅助电路。
交流回路和直流回路。
(2)主电路是电气控制线路中大电流流过的部分。
包括从电源到电机之间相连的电器元件。
看主回路时要通常从下往上看。
即先从用电设备开始经控制电器元件顺次往电源端看。
通过看主回路,要搞清楚负载是怎样取得电源的。
电源都经过哪些电器原件到达负载和为什么要通过这些电器原件。
(3)辅助电路是控制线路中除了主电路以外的电路。
起流过的电流比较小,看辅助电路时则上自上而下。
从左到右看,即先看主电源,再顺序看各条支路。
分析各条支路电器原件的工作情况及其对主回路的控制关系,注意电气与机械机构的连接关系。
如何画好电路图
(1)如果是串联电路,则按一定的次序从电源的正极向电源的负极画出,遇到什么就画什么,直到完成。
(2)如果是并联电路,可以采取分路完成的方法——将电路分解成几条路,然后一条一条完成连接;如果是并联电路,还要注意相交且相连的点要用明显的黑点描出。
(3)画好电路图应注意的事项:
①必须用电路符号表示元件,不能用实物图形。
②整个电路图画成方框型。
③按照实物图元件摆放顺序画电路图。
④养成随时将各元件用字母表示的好习惯。
⑤注意连接处不要形成开路,节点要点好。
五个步骤教你看懂电气控制电路图

五个步骤教你看懂电气控制电路图分析主电路:无论线路设计还是线路分析都是先从主电路入手。
主电路的作用是保证机床拖动要求的实现。
从主电路的构成可分析出电动机或执行电器的类型、工作方式,起动、转向、调速、制动等控制要求与保护要求等内容。
分析控制电路:主电路各控制要求是由控制电路来实现的,运用“化整为零”、“顺藤摸瓜”的原则,将控制电路按功能划分为若干个局部控制线路,从电源和主令信号开始,经过逻辑判断,写出控制流程,以简便明了的方式表达出电路的自动工作过程。
分析辅助电路:辅助电路包括执行元件的工作状态显示、电源显示、参数测定、照明和故障报警等。
这部分电路具有相对独立性,起辅助作用但又不影响主要功能。
辅助电路中很多部分是受控制电路中的元件来控制的。
分析联锁与保护环节:生产机械对于安全性、可靠性有很高的要求,实现这些要求,除了合理地选择拖动、控制方案外,在控制线路中还设置了一系列电气保护和必要的电气联锁。
在电气控制原理图的分析过程中,电气联锁与电气保护环节是一个重要内容,不能遗漏。
总体检查:经过“化整为零”,逐步分析了每一局部电路的工作原理以及各部分之间的控制关系之后,还必须用“集零为整”的方法检查整个控制线路,看是否有遗漏。
特别要从整体角度去进一步检查和理解各控制环节之间的联系,以达到正确理解原理图中每一个电气元器件的作用。
1、看主电路的步骤第一步:看清主电路中用电设备。
用电设备指消耗电能的用电器具或电气设备,看图首先要看清楚有几个用电器,它们的类别、用途、接线方式及一些不同要求等。
第二步:要弄清楚用电设备是用什么电器元件控制的。
控制电气设备的方法很多,有的直接用开关控制,有的用各种启动器控制,有的用接触器控制。
第三步:了解主电路中所用的控制电器及保护电器。
前者是指除常规接触器以外的其他控制元件,如电源开关(转换开关及空气、万能转换开关。
后者是指短路保护器件及过载保护器件,如空气断路器中电磁脱扣器及热过载脱扣器的规格、熔断器、热继电器及过电流继电器等元件的用途及规格。
一分钟教你看懂电工图纸

一分钟教你看懂电工图纸电气图是用来阐述电气工作原理,描述电气产品的构造和功能,并提供产品安装和使用方法的一种简图,主要以图形符号、线框或简化外表,来表示电气设备或系统中各有关组成部分的连接方式。
1、找出控制电路的电源线:L、N(220V),L1、L2(380V),其他还有24V、~24V 的。
2、从控制电源的L 或L1端开始看起,看各支路电流经过哪个按钮,再经过哪些接触器、继电器的常开常闭触点,接着到哪个线圈,最后到N或L2,形成闭合回路。
3、要明白同一个接触器或继电器,它的线圈和各常开常闭触点是分开画的。
当一个支路中接触器、继电器的线圈通电时,它的常开、常闭触点会控制所在支路线圈的通、断电(即接通或分断所在的支路)。
4、将一条支路中所有按钮触点、接触器、中间继电器、热继电器的常开常闭触点结合起来作整体分析,看在按动按钮的时刻,看各常开常闭触点通断状态的组合能否将此支路构成通路,线圈能否通电。
5、将其余的支路逐条分析,看在同一时刻,此支路中各常开常闭触点的通电状态组合能否将本支路接通,能否使线圈通电。
6、将所有支路的接触器、中间继电器线圈的通断电状态结合起来整体分析,并找出它们所控制的电机或其他设备,就能确定在同一时刻哪些电机或设备在运行,哪些不运行了。
看图方法:1、看主回路。
2、在看控制回路。
控制回路要求是从上到下,从左到右。
3、看图前必须搞清楚各电器符号含义才能方便看图。
分析主电路:无论线路设计还是线路分析都是先从主电路入手。
主电路的作用是保证机床拖动要求的实现。
从主电路的构成可分析出电动机或执行电器的类型、工作方式,起动、转向、调速、制动等控制要求与保护要求等内容。
分析控制电路:主电路各控制要求是由控制电路来实现的,运用“化整为零”、“顺藤摸瓜”的原则,将控制电路按功能划分为若干个局部控制线路,从电源和主令信号开始,经过逻辑判断,写出控制流程,以简便明了的方式表达出电路的自动工作过程。
分析辅助电路:辅助电路包括执行元件的工作状态显示、电源显示、参数测定、照明和故障报警等。
