九阳豆浆机电路原理图
豆浆机资料
电路基本检测方法(1)豆浆机电路的基本特点图2所示。
为九阳经典机型电路图，具有广泛的代表性。
一般豆浆机的预热、打浆、煮浆等全自动化过程，都是通过MCU有关脚控制，相应三极管驱动，再由多个继电器组成的继电器组实施电路转换来完成。
只要掌握这一条基本规律，就可对所有机型的豆浆机进行电路检查，排除各类故障。
但是，有些机型电路板的制作有点问题，它是将元件的编号压在元件下面的，因此在电路板上只能看到元件，而看不到元件编号，这样对于电路的检测极不方便。
为此，本文给出图3所示。
图中将各元件编号，一一标出。
(2)电阻、电容及二极管、三极管的基本检测方法这几种元件的检测大都可在路测量，必要时可取下来单独测试，方法很简单。
(3)MCU芯片的基本检测方法由于电路板安装在机头内，检测十分不便，即使想法可以检测，然而在机头内带电测试风险较大，为此笔者利用检测MCU各脚对地阻值来判断。
表1列出MCU引脚对地阻值，由此表可以看出，MCU引脚对地阻值有明显的规律性，4个控制引脚和两个检测引脚，红笔测皆为4.5 kΩ，黑笔测控制脚皆为8.2 kΩ，检测脚皆为8.6 kΩ。
如果所测阻值偏离表中数据，表明所测引脚不是内部击穿或开路，就是外围元件有问题。
(4)继电器基本检测方法由于豆浆机工作时离不开水和蒸汽，所以机头进水，部件受潮、发霉，用户稍不注意就会发生，对继电器造成威胁。
而且继电器自身电流负载很大、转换频繁，因此很容易将触点烧坏，使豆浆机无法工作。
同样，在整机带电条件下，对继电器检测很困难，为此笔者采取对继电器单独通电法进行检测，如图4所示。
外加一个DC12 V电源，注意将该电源正极接在续流二极管负极上，负极接在续流二极管正极上，接通或断开外加电源，应该听到继电器吸合与释放动作发出的声响，而且测量常开或常闭触点，应该有接通或断开相应的反映。
如果继电器无动作反映，表明继电器电磁线圈有问题，对于图2所示电路，正常情况K1、K3电磁线圈阻值为380 Ω，K2为190 Ω。
九阳豆浆机检修
九阳豆浆机检修九阳豆浆机不粘型家用豆浆机，用简洁的电路进行全自动数字逻辑控制，使用者只要按说明书的要求；加入合适的水和黄豆芽通电后既进入自动加工豆浆的状态。
由于北方人早点食用豆浆的习惯比较普遍；所以很受北方人的欢迎，社会拥有量大，以下是笔者根据实物绘制的电路原理图和结构图。
一、外型和结构：该机外型是圆桶形，分上下两部分。
上部分是半球形塑料桶盖，内部装有控制电路和打浆电机，加热器、长短电极和豆芽罐全部固定在半球形塑料桶盖下平面上，下半部分是不锈钢桶形豆浆池。
二、工作过程：控制电路主要由IC1：NE555单稳态电路、IC2：4060计数器电路、IC3：4025 3输入或非门等组成逻辑控制电路，见图。
R为测温热敏电阻（负温度系数），装在长电极Aa的空心孔下端，检测豆浆池内的液体加热温度。
工作顺序：接通电源后；LED 绿灯亮，NE555进入暂稳态，其⑵⑹脚电压小于2/3电源电压；⑶脚对IC2：4060 ⑿脚R输出高电位。
V3截止，V2导通，J1-1闭合，加热器开始对豆浆池内的水加热。
随着水温逐渐升高；R的阻值逐渐变小；NE555⑵⑹脚电压逐渐上升，当⑵⑹脚电压上升到大于电源电压的2/3时；NE555电路进入稳态；⑶脚对IC2：4060 ⑿脚R输出低电位。
IC2、IC3对加热器和打浆电机进行逻辑控制。
此时；V2截止，V3导通，J2-1闭合；打浆电机开始启动打浆。
此状态维持25秒钟左右，V3截止电机停止打浆，V2导通加热器重新开始加热，此状态维持30秒钟左右停止加热；又开始打浆。
这个过程中，打碎的豆芽通过豆芽罐上的网孔与水融合成豆浆。
这样加热和打浆反复循环4次，V3基极被低电位锁定，打浆结束。
V2继续导通加热，此时豆浆已经接近沸点，液面产生许多泡沫；随着加热泡沫越来越多，到沸点后液面开始上涨。
当液面上涨到与短电极接触时；V2截止，停止加热，液面开始下降。
这样，有效的防止豆浆的溢出。
液面下降到脱离短电极后5秒钟左右；V2重新导通又开始加热，液面又逐渐上涨………。

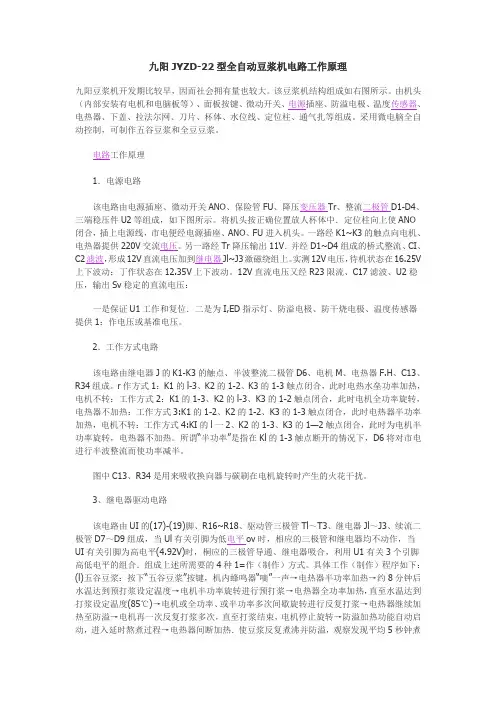

九阳电路工作原理
当R19=lOOΩ时，对应的机型有：JYZD-23、JYZD-20B、JYZD-20C、JYZD-22、JYZD-15等：当R19=750Ω时，对应的机型有：JYZD-17A；当R19=8,2kΩ时，对应的机型有：JYZD-23(该机型属于高原机型)。
8．微电脑芯片U1简介
Ul型号为SH69P42M．厂家代号为X303097（对应JYZD-22机型）．SOP20封装，4位单片机．内含ROM，RAM、计数器、定时器、时钟振荡器等，同时备有各种外接端口，以利开发商开发。除上述10个引脚已被各电路占用外，还有(13)脚为VDD端；(8)脚为GND端；(7)脚RESET为复位端（由R9、C14组成低电平有效的复位电路）；(14)脚OSCI为时钟振荡频率参数外置端（由外接的R27、C9来决定芯片内部时钟振荡器的振荡频率）；⑩脚为报警控制端（由R6、T4、蜂鸣器BUZ组成报警电路）：(23)脚为过零检测端（由R8、R14、C12组成过零检测电路，避免电机的绕组和电热器的电热芯在通电时受到大电流的冲击）。另外还有(4)-(6)脚和(15)脚，在该机型中未用。
图中C13、R34是用来吸收换向器与碳刷在电机旋转时产生的火花干扰。
10.豆浆机线路图
SH69P42
PE1 PE0 PD1 PD3/PWM1 PD0
20 19 18 17 PC2/PWM0 PC1/VREF 16
R9 4.7K半功率 3
R14 300
CN3
1 2 3
R13300
chunxiang
+5V
防溢
R15 4.7K 触发 6 7 PC3/T0 RST/VPP OSCO/PC0 OSCI/SCK 15 14 300
SRIH-12VDC-L-C
D6 1N4148
变压器付边
D3 1N4001 D4 1N4001
FMQ 12VDC 12VDC D8 Q4 1N4004 C9013H GND
Q2 C9013H
2
1
GND
3
RG
12VDC
4
K3
5
Q3
C9013H
SRIH-12VDC-A
GND
D7 1N4148
电热器650W220V~(28机型）
4
5
3
1
D1
D2
C11
技术支持与质量推进部
D9 6A10
电机
2
200W220V~
5V D12 5V D13 D10 D11 R33 R34 R35 J5 1 2 3 5V R36 R37
果蔬豆浆
0 0 0 0 0
纯香豆浆
19 18 17 16 15 14 5V 103
确定 选择
R2200 R3 200 R5 1K
GNDGND
电源指示
温度
5V 1 2 3 4 U2
Q1 R25=23K B=4200 NTC CN1 2 1 C16 103 R22 C6 103 GND GND 1K C17 10uF

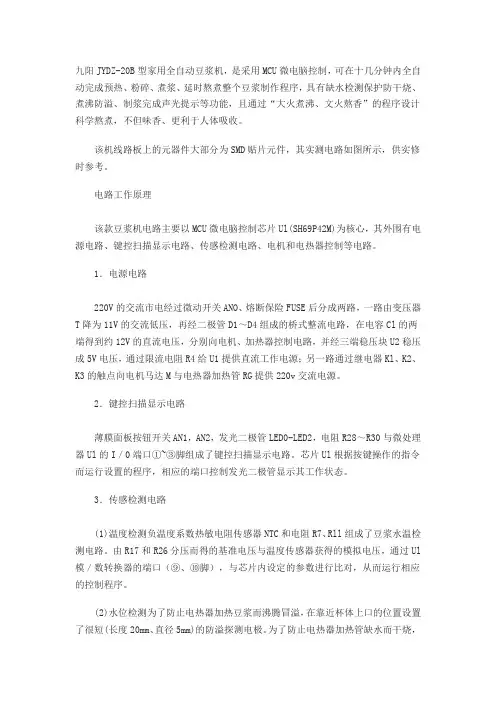

九阳JYD2-20B豆浆机电路
九阳JYDZ-20B型家用全自动豆浆机，是采用MCU微电脑控制，可在十几分钟内全自动完成预热、粉碎、煮浆、延时熬煮整个豆浆制作程序，具有缺水检测保护防干烧、煮沸防溢、制浆完成声光提示等功能，且通过“大火煮沸、文火熬香”的程序设计科学熬煮，不但味香、更利于人体吸收。
该机线路板上的元器件大部分为SMD贴片元件，其实测电路如图所示，供实修时参考。
电路工作原理该款豆浆机电路主要以MCU微电脑控制芯片Ul(SH69P42M)为核心，其外围有电源电路、键控扫描显示电路、传感检测电路、电机和电热器控制等电路。
1．电源电路220V的交流市电经过微动开关ANO、熔断保险FUSE后分成两路，一路由变压器T降为11V的交流低压，再经二极管D1～D4组成的桥式整流电路，在电容Cl的两端得到约12V的直流电压，分别向电机、加热器控制电路，并经三端稳压块U2稳压成5V电压，通过限流电阻R4给U1提供直流工作电源；另一路通过继电器Kl、K2、K3的触点向电机马达M与电热器加热管RG提供220v交流电源。
2．键控扫描显示电路薄膜面板按钮开关AN1，AN2，发光二极管LED0-LED2，电阻R28～R30与微处理器Ul的I／0端口①~③脚组成了键控扫描显示电路。
芯片Ul根据按键操作的指令而运行设置的程序，相应的端口控制发光二极管显示其工作状态。
3．传感检测电路(1)温度检测负温度系数热敏电阻传感器NTC和电阻R7、Rll组成了豆浆水温检测电路。
由R17和R26分压而得的基准电压与温度传感器获得的模拟电压，通过Ul 模／数转换器的端口（⑨、⑩脚），与芯片内设定的参数进行比对，从而运行相应的控制程序。
(2)水位检测为了防止电热器加热豆浆而沸腾冒溢，在靠近杯体上口的位置设置了很短(长度20mm、直径5mm)的防溢探测电极。
为了防止电热器加热管缺水而干烧，设置了下水位探测电极（实际就是利用温度传感器的不锈钢护套管，直径6mm、长度115mm）；电机的转轴及刀片与加热管的接地外壳作为公共检测电极。
九阳豆浆机电路原理图
九阳豆浆机电路原理图
1.输入电源部分：九阳豆浆机需要通过插座连接外部交流电源进行驱动。
在原理图中，输入电源部分包括电源开关、保险丝和变压器等元件，
用于实现对外部电源的控制和电压的转换。
2.控制电路部分：九阳豆浆机电路原理图中的控制电路部分主要由微
处理器、控制开关、以及与控制相关的元件组成，用于实现对豆浆机各个
功能的控制。
微处理器是九阳豆浆机的核心控制单元，通过接收用户的操
作指令，控制其他元件的工作。
控制开关用于实现豆浆机的开关机控制。
3.电机驱动部分：九阳豆浆机电路原理图中的电机驱动部分主要由电机、电容器和电阻器等元件组成，用于控制豆浆机的搅拌和加热功能。
电
机是九阳豆浆机的核心驱动部件，通过接收微处理器的控制信号，控制搅
拌和加热的动作。
电容器和电阻器则用于提供辅助功能，例如电机启动时
的电流稳定和降温等。
4.传感器部分：九阳豆浆机电路原理图中的传感器部分主要由水位传
感器、温度传感器和压力传感器等元件组成，用于实现对豆浆机内部物理
量的检测。
水位传感器用于检测水位，以保证豆浆机的正常工作；温度传
感器用于检测豆浆的温度，以控制加热功能；压力传感器用于检测压力，
以保证豆浆机的正常运行。
以上是九阳豆浆机电路原理图的主要构成部分和功能。
通过这些元件
的合理配置和连接，九阳豆浆机能够实现对豆浆加工的精确控制和保护。
在实际生产中，九阳豆浆机电路原理图可以根据具体需求进行调整和优化，以满足用户对豆浆机的需求。
九阳全自动豆浆机故障分析与检修
九阳全⾃动⾖浆机故障分析与检修九阳⾖浆机维修电路图整机电路由电源电路和集成电路IC1（时基电路NE555）、IC2（带振荡器的14级串⾏⼆进制计数/计分频器MC14060BCP）、IC3（三输⼊或⾮门电路CD4025BE）与外围元件组成的温控触发电路、分频计时电路、控制执⾏电路组成。
通过继电器K1、K2控制“打浆”电机M、加热器L及报警电路。
插上电源插头AC220V市电经变压器降压输出20.5V交流电压，由⼆极管D1~D4整流、C2滤波后得到24V直流电压，为继电器K1、K2的线圈供电，此直流电压再经R15降压限流、C3滤波、D7稳压后为IC1、IC2、IC3及报警电路供电。
IC1、感温探头PTC及IC3中的第⼀个3输⼊或⾮门等元器件组成IC2计时复位电路和打浆电机控制电路。
由于感温探头PTC中的热敏电阻的阻值呈正温系数，在接通电源的瞬间，其阻值很⼩，使IC13脚输出正脉冲，IC2被触发复位，计时开始。
随PTC阻值增⼤，IC13脚输出低电平，使IC33脚（1a）也处于低电平，⼜因IC3 13脚与温控探头PTC外壳相连，通过⾖浆液与地接通，这就使IC3 3脚不能通过K13呈⾼位。
再则，IC34脚（1b）、5脚（1c）分别与IC22脚（IC2的Q13）、1脚（IC2的12级分频端Q12）相连，计时未完时此两脚也呈低电平，使IC36脚输出⾼电平，T3导通，继电器K2得电，K2-1接通，打浆电机⼯作。
此时IC3 6脚输出的⾼电位⼜通过D10使得IC311脚、（3a）也呈⾼电位，IC3 10脚输出低电平，T4不导通，加热器L不能对⾖浆加热。
这样，只要⾖浆中有⾖浆，IC3 13始终处于低电们，使打浆电机⼯作，否则打浆电机就不能被触发⽽⼯作，起到⾃锁作⽤。
⽽打浆电机⼯作时，⾖浆加热器就不加热，实现分时控制。
当IC2控制的打浆计时器到达设定的时间后，IC2 13脚（Q9）输出⾼电平，使IC3 8脚也呈⾼电位，6脚呈低电位，使得T3截⽌，打浆电机失电⽽停转，同时使得11脚（3a）回到低电位，由于IC3的13脚（3c）通过⾖浆接地，12脚（3b）也处于低电位，因此IC310脚输出⾼电位，T4导通，继电器K1得电⽽吸合，加热器L便开始对⾖浆加热。
九阳豆浆机的工作原理和控制电路原理
九阳豆浆机的工作原理和控制电路原理九阳智多星豆浆机的原理与故障检修一、工作原理1．电源电路通电后，AC220V市电经熔断器FU爿两路。
一路经变压器T降压，输出12V左茬的交流电，经UR整流，电容C2、C3滤波输出14V左右的直流电压。
该电压除直拄为继电器K1、K2、蜂鸣器HA及Ic2⑧脚倒电外，还加至稳压块ICl(78L05)的输人端．以产生+5V 的直流电压。
+5V电压一路经限流电阻R12、电源指示灯LED加至集成块Ic3⑦脚(电源指示灯亮，表示电源正常)；一路加至由热敏电阻RT及电阻1<13、R14、R1 5组成的温度检测电路，经该电路将温度信号转换为电压信号送至IC2的②脚。
另外，+5V电压还分别经限流电阻R10、R11限流输出VCCl、VCC2．为IC3(CPU)和IC4(语音芯片)供电。
2．主电路电加热管EH、粉碎打浆电机M、继电器常开接点KI一1、K2—1及电机启动电容C1、电阻R1组成主电路。
受控制电路控制，执行粉碎打浆、加热熬豆浆任务。
3．控制电路在豆浆机内按规定加入适当的水和黄豆。
接通市电，电源正常时电源指示灯LED 亮，+5V(VCCl)直流电经电阻R4加至IC3 ④脚复位端，CPU复位。
机器进人待机状态。
此时，按启动键S1(即使不按S1，只要接通电源1分钟后机器也会自动进入工作．程序)，机器进人工作程序，IC4(⑦脚输出高电平，三极管VT3饱和导通，蜂鸣器发出“叮咚，欢迎使用九阳豆浆机”的语音提示。
’同时，IC3@脚输出高电平并经电阻R20加至三极管VT2，VT2饱和导通，继电器K2受电吸合，其常开接点l(2—1接通，电加热管EH 受电发热，对机内水进行加热。
．当机内。
水温升高达82℃时，由于热敏电阻RT 阻值变小，使IC2②脚电位升高，IC2①脚输出低电平控制电压，并经R1 6加车IC3 (CPU)⑨脚。
此时，IC3的⑩脚输出低电平控制VT2、K2停止加热，其⑩脚输出高电平，经电阻R21加至继电器K1，K1受电噘合，常开接点K1—1接通，电机受电，启动糊碎打浆15s。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
九阳豆浆机电路原理图
整机电路由电源电路和集成电路IC1（时基电路NE555）、IC2（带振荡器的14级串行二进制计数/计分频器MC14060BCP）、IC3（三输入或非门电路CD4025BE）与外围元件组成的温控触发电路、分频计时电路、控制执行电路组成。
通过继电器K1、K2控制“打浆”电机M、加热器L及报警电路。
插上电源插头AC220V市电经变压器降压输出20.5V交流电压，由二极管D1~D4整流、C2滤波后得到24V直流电压，为继电器K1、K2的线圈供电，此直流电压再经R15降压限流、C3滤波、D7稳压后为IC1、IC2、IC3及报警电路供电。
IC1、感温探头PTC及IC3中的第一个3输入或非门等元器件组成IC2计时复位电路和打浆电机控制电路。
由于感温探头PTC中的热敏电阻的阻值呈正温系数，在接通电源的瞬间，其阻值很小，使IC13脚输出正脉冲，IC2被触发复位，计时开始。
随PTC阻值增大，IC13脚输出低电平，使IC33脚（1a）也处于低电平，又因IC3 13脚与温控探头PTC外壳相连，通过豆浆液与地接通，这就使IC3 3脚不能通过K13呈高位。
再则，IC34脚（1b）、5脚（1c）分别与IC22脚（IC2的Q13）、1脚（IC2的12级分频端Q12）相连，计时未完时此两脚也呈低电平，使IC36脚输出高电平，T3导通，继电器K2得电，K2-1接通，打浆电机工作。
此时IC3 6脚输出的高电位又通过D10使得IC311脚、（3a）也呈高电位，IC3 10脚输出低电平，T4不导通，加热器L不能对豆浆加热。
这样，只要豆浆中有豆浆，IC3 13始终处于低电们，使打浆电机工作，否则打浆电机就不能被触发而工作，起到自锁作用。
而打浆电机工作时，豆浆加热器就不加热，实现
分时控制。
当IC2控制的打浆计时器到达设定的时间后，IC2 13脚（Q9）输出高电平，使IC3 8脚也呈高电位，6脚呈低电位，使得T3截止，打浆电机失电而停转，同时使得11脚（3a）回到低电位，由于IC3的13脚（3c）通过豆浆接地，12脚（3b）也处于低电位，因此IC310脚输出高电位，T4导通，继电器K1得电而吸合，加热器L便开始对豆浆加热。
就这样，按设定的计时程序重复进行打浆/加热。
当加热计时器到达豆浆加热设定的时间后，IC22脚输出高电位，T2导通，蜂鸣器发声报警，同时红色LED闪亮，提示豆浆已好。
由于IC312脚呈高电位，IC310脚输出低电位，T4截止，豆浆加热停止。
该机设定加热时间与打浆时间相同（Q13=2Q12=7.8分
钟）。
若感温探头PTC感应的豆浆加热温度到位时，即热敏电阻的阻值增至使IC13脚变为高电位时，IC24、5、1、2脚都会变为高电位，进而使IC3所控制的T3、T4截止，T1、T2导通，打浆电机与加热器不工作，蜂鸣器鸣响，提示豆浆已好。
当豆浆感温探头PTC没有使IC13脚变为高电位，或IC2计时没有到时，其2脚尚未输出高电位前，豆浆随温度的不断升高而使泡沫升腾，当泡沫达到筒沿边的感浆探头G上时，会使IC38脚（2c）拉到低电位，使IC39脚输出高电位，T1被触发导通，同时使IC310脚变为低电位，停止加热，当IC2加热计时到时后，T2被触发导通而报警。
