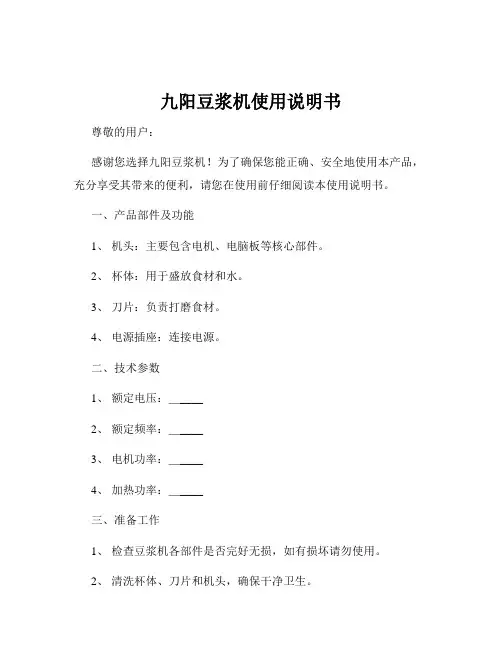

九阳豆浆机使用说明书故障诊断

九阳豆浆机使用说明1、使用前必须将电机与机身接触口边的橡皮去除掉（把手上突起处的橡皮），以免接触不良，致使豆浆机无法正常工作。

2、豆浆机运行时一定要加水或牛奶等液体，切勿无水干打。

3、豆浆机打红豆和绿豆时除了加水，一定要加些花生起到润滑作用，否则因为红豆和绿豆没有油性会吸附在发热管上造成发热管的损坏。

4、清洗豆浆机时，切勿使机头进水，否则易发生短路。

5、机身切勿装满，要留30%左右的空间，不然豆汁容易溢出。

维修问题：九阳豆浆机售后维修点在江西多数地方都有分布，有的售后电话只列出了地区市，县级市的电话未一一列举，导购可以先打电话咨询下是否当地有维修点。

例如：用户在南康（南康归赣州管辖），导购可以先打赣州维修部电话，咨询下南康是否有维修点，在得知有的情况下告知顾客维修点电话及地点，没有的话再发回公司进行维修。

篇二：九阳豆浆机使用说明书九阳豆浆机使用说明书九阳豆浆机是一款采用专利精磨技术的豆浆机，在使用方面也很便利。

下面品橙网详解介绍下九阳豆浆机的使用方法以及怎样才能做出优质豆浆：一、九阳豆浆机使用方法：首先，按照杯体上标的上、下刻度线加水至上下水位线之间，把泡好的黄豆装至网罩容积的一半左右，再把机头部分轻放于杯体上，插好电源，如果是多功能豆浆机，还要按动启动键或配合其它按键编制相应工作程序，机器在微电脑控制下才开始工作，直至把豆浆做熟，自动断电，声光报警。

豆浆倒出后，旋下网罩倒出豆渣，及时清洗，加热管和防溢电极在水管上一冲，用擦布擦净即可。

使用九阳豆浆机，在家自制鲜豆浆就这么简单。

二、怎样才能做出优质豆浆1.家用豆浆机要做出香浓好豆浆，豆浆第一次煮沸触碰防溢电极时的最佳温度为98℃。

因为若低于98℃，则可能煮不熟，熬煮不出好豆浆的那种粘度和浓香味。

豆浆第一次煮沸能否达到98℃，与网罩底孔的大小和豆子粉碎后浆沫的多少密切相关。

因为网罩底孔必须保持一个科学的大小，才能使做出的豆浆泡沫适中。

底孔太大或太小都会产生太多的浆沫，造成浆沫和防溢电极之间的距离短，浆沫受热上升，很快就触碰到防溢电极停止加热，而温度则达不到98℃；反之浆沫较少时，浆沫和防溢电极之间有一个较长的距离，受热上升时，有足够的受热时间，从而能顺利达到98℃。

2.要想做出优质豆浆，必须在豆浆第一次煮沸达到98℃的基础上再延煮4-5分钟，从而将豆浆彻底煮熟煮透，浓香四溢。

延煮时间太短则煮不熟，太长则易使部分营养素挥发掉，是浪费，豆浆也不香。

3.豆浆是否浓香与豆量以及粉碎程度有关。

当水量一定时，应保持一个合理的豆量。

豆量少，则浓度不高；豆量太多，浓度也不会再增加，因为豆子太多了，就会影响粉碎程度，豆子不能完全粉碎，未被粉碎的部分就浪费了，并不能增加浓度。

因此，应保持一个合理的豆量，既能做出高浓度的豆浆，又不至于浪费。

4.豆浆能否彻底煮透和浓香，与熬煮时浆沫中的细小泡沫是否很快变成大泡沫密切相关。

因为细泡沫密度大，豆浆煮沸上升，碰到防溢电极后停止加热，下落时速度较慢，与下次再加热的间隔时间一到，马上又升上去很快触碰防溢电极，再次停止加热慢慢下落，如此恶性循环，使得真正的延煮加热时间过短，从而豆浆不能彻底煮透，也煮不出浓香味。

而大泡沫则正好相反，密度小，易破裂，下落快，使得真正的延煮加热时间长，从而能做出熟透浓香的好豆浆。

篇三：九阳豆浆机工作原理与常见故障维修九阳豆浆机工作原理与常见故障维修豆浆机的结构◆工作原理与维修ⅳ一750a豆浆机采用微电脑控制，预打浆、煮沸、打浆、文火延煮等工序全程自动完成；具有多重安全保护措施(防过热、防溢出、防干烧)；搅拌温度适宜，营养成分溶解快，顶部加料，放豆容易；具有干豆、湿豆、加热等多种功能，使用方便。

该机型市场分布较广，与其类似的还有科越ky一1500a，祝康zkdz一1 f等。

一、结构分析1．结构该机分解示意见图1。

这是一款典型的电动机及发热管一12置式豆浆机。

这种结构的豆浆机所占的比例最大。

．2．关键零部件及功能(1)电源耦合器与电源线对接，输人工作市电电源。

(2)变压器将控制电路与市电隔离并降压。

(3)主板装有单片机和大部分元器件。

单片机接收输人指令后．按预定程序控制豆浆机的工作o(4)控制板轻触开关输入指令，发光管和蜂鸣器发声光信号，指示豆浆机的工作状况o(5)串激电机带动豆浆刀高速旋转，粉碎豆料和搅动水流；其上装有热保护器。

具过热保护功能o(6)豆浆网与旋转的豆浆刀配合，控制引导水流循环粉碎豆料，分离豆浆与豆渣。

?(7)发热管加热煮熟并文火延煮豆浆。

(8)防缺水传感器监控豆浆机内水位。

当水位低于规定高度时，传输信号给单片机，防止缺水干烧。

(9)防溢传感器监控豆浆上层泡沫状态，当泡沫上升至规定高度时，感知并传输信号给单片机，防止豆浆溢出。

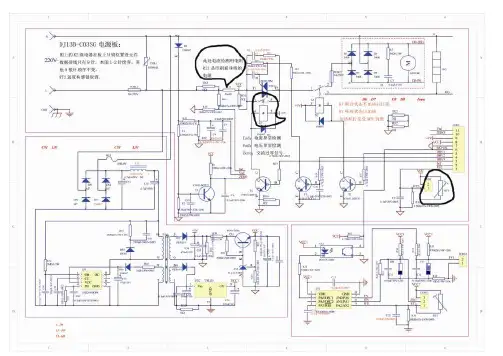

二、电路分析．按实物测绘的电路见图2。

整机电路由整流滤波稳压电路、单片机工作电路、操作输入和显示输出电路、防缺水检测及保护电路、防溢出检测及保护电路、电动机控制电路、发热管温度控制电路等组成。

1．整流滤波稳压电路由变压器b1、二极管d!-d4、电容c1组成．的整流滤波电路输出+9v电源，一路给继电器线圈和蜂鸣器供．电，另一路送至，r1 7 c2 7 78l05、 i c3～c5、r17组 !成的稳压电路，：提供+5v电源，：并向单片机及；各控制电路提供i作电压。

2．单片机工作电路由u1 及外围元件 r11(振荡频率控制)、r12和 c6(复位)等组成o3．操作输入和显示输出电路由r1淋20、l1～ l3、c7～c9、s1～ s3及u1内电路组成轻触开关输入和发光二极管显示输出电路，u1的⑩～⑩脚为输人端和输出端；由 r9、q3、r2、蜂鸣器buz和u1内电路组成声音信号输出电路，u1的⑩脚为输出端。

?4．防缺水检测及保护电路由r10、c10、发热管外壳、防缺水传感器、r5、r6、cll、 c12，以及u1内电路组成，u1的⑥脚为输入端。

检测通路为：+5v电压经r1咿发热管外壳。

豆浆桶内水电阻_防缺水传感器-_r6。

u1的⑥脚；+5v电压经r10加豆浆桶内水电阻与r5(510kq)分压，得到约+ 3．5v电压，通过r6输入至@脚。

当水位低于防缺水传感器的最低点时，+5v电压沿此检测通路仅能到达发热管外壳而不能到达防缺水传感器，r5、r6、c1 1、c12组成的网络给u1的⑥脚输入低电平，u1立即控制①脚、②脚输出低电平，禁止电动机和发热管工作，同时控制li．-l3闪烁，buz发出报警声。

5．防溢检测及保护电路由r10、c10、发热管外壳、防溢传感器、r7、r8、c13、c14 和u1内电路组成，u1的⑩脚为输入端。

检测通路为：+5v电压经r1(卜发热管外壳_ 豆浆泡沫电阻。

防溢传感器_r7_u1的⑩脚。

当豆浆沸腾时会产生较多泡沫并膨胀上溢，当泡沫接触到防溢传感器后，此检测通路导通，+5v电压经1<10加豆浆泡沫电阻与r8(510k11)分压得到约3．5v电压，通过r7输入至⑩脚，u1立即控制②脚输出低电平，禁止发热管工作，同时根据内存中保存的轻触开关输入的工作指令及当前工作状况综合得出后续工作指令(详述见“工作原理”)o6．电动机控制电路由u1内电路经①脚与r14、q1、k1、d5，以及220v市电侧消弧抗干扰的r16、c16和电动机等组成。

7．发热管控制电路由u1内电路经②脚与r13、q2、k2、d6．以及220v市电侧消弧抗干扰的r15、c15和发热管等组成。

三、工作原理1．通电待机220v交流市电经耦合器后，一路经f1分别受k1、k2常开触点控制，准备给电动机和发热管供电；另一路经b1降压、did4整流、c 1滤波，得到约+9v直流电，给ki、k2线圈和buz供电，并分出一路至r1、c2、78l05、c3c5、r17组成的稳压电路，得到+5v电源，向单片机及各控制电路供电。

u1上电复位初始化，蜂鸣器 buz鸣响一声，⑩橱脚进人约0．5s为输入状态、约0．5s为输出状态的循环中，三只发光二极管不停地闪烁，表示豆浆机已准备好，可随时接收用户的工作指令。

2．启动按s1嘟中任意一个轻触开关，相应的管脚输人低电平，u1立即启动相应的工作程序，将对应的管脚转换为输出端，并输出低电平，相应的发光二极管长亮，同时停止对其余两个输入端的输入信号的检测。

按sl，@脚输入低电平，u1启动“湿豆工作程序，将@脚转换为输出端并置为低电平，l1长亮，⑩、@脚输入信号无效。

按s2， @脚输入低电平，u1启动“干豆”工作程序，⑩脚输出低电平，l2长亮，⑩、⑥脚输人信号无效。

按s3，⑩脚输人低电平，u1启动“加热”工作程序，从⑩脚输出低电平，l3长亮，@、@脚输入信号无效。

3．预打浆接着，将④脚置为高电平，1 k1线包通电，其常开触点k1—1吸合，220v 交流市电经f1、k1—1为电动机m供电，电动机m通电旋转，带动豆浆刀预打浆(“湿豆”工作程序预打浆约5s；“干豆”工作程序预打浆约15s；“加热”工作程序启动后不经预打浆，直接进入煮沸工序。

4．煮沸预打浆完成后，相应的发光二极管变为闪亮(“湿豆”工作程序l1闪亮；。

干豆”工作程序l2闪亮)。

①脚变为低电平，k1释放，电动机断电；②脚变为高电平，勉线包通电，其常开触点k2—1吸合，220v 交流市电经f1、k2—1为发热管h供电，发热管h对水和豆加热，直到沸腾、泡沫上升碰触防溢传感器o5．打浆煮沸的泡沫上升碰触防溢传感器后，@脚由0v变为约3．5v，u1立即响应，相应的发光二极管变换为长亮。

②脚变为低电平，k2释放，发热管h断电，加热停止；接着，①脚变为高电平，k1通电，k1—1吸合，打浆15s后，①脚变为低电平，k1断电， k1—1释放，停止los，“湿豆”工作程序循环 6次；“干豆”工作程序循环8次。

注：“加热”工作程序，在煮沸工序泡沫上升碰触防溢传感器后，即停止加热，并发出工作完成的声光提示。

6．文火熬煮最后一次打浆完成后，相应的发光二极管变为闪亮。

④脚变为低电平， k1释放，电动机断电；10s后，②脚输出3s 高电平，5s低电平的循环矩形波信号，控制发热管h循环间歇加热。

当泡沫上升碰触防溢传感器时，⑩脚输入信号由低电平0v 变为约3．5v，u1立即响应，②脚变为低电平，k2释放，发热管h断电，加热停止15s；然后又从②脚输出3s高电平、5s低电平的循环矩形波信号，控制发热管h循环间歇加热；文火熬煮工序持续约4分钟后停止加热，三灯闪烁，同时蜂鸣器发出音乐声，提示用户豆浆已制好。

7．定时保护按任何一个功能键后，单片机将开始计时，若20分钟后尚未收到完成信号，单片机将认为出现故障，立即自动停机，并发出声光报警提示。

四、常见故障维修故障现象1：通电后无声无光。

分析检修：在确认包括电源线的外部供电无问题后，拔掉电源线，测电源耦合器l 与n 铜片之间的电阻i正常为1．7kq左右。
