道路交通标志和标线(GB5768-1999)
道路交通标志和标线(GB5768)

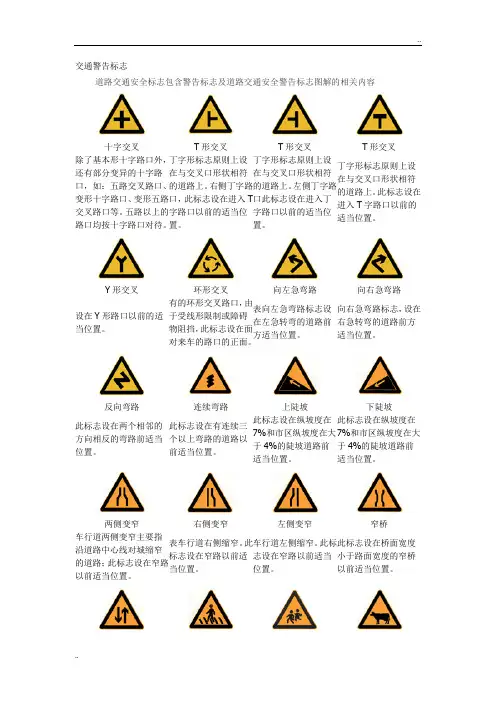

交通警告标志道路交通安全标志包含警告标志及道路交通安全警告标志图解的相关内容十字交叉T形交叉T形交叉T形交叉除了基本形十字路口外，还有部分变异的十字路口，如：五路交叉路口、变形十字路口、变形五路交叉路口等。
五路以上的路口均按十字路口对待。
丁字形标志原则上设在与交叉口形状相符的道路上。
右侧丁字路口，此标志设在进入T字路口以前的适当位置。
丁字形标志原则上设在与交叉口形状相符的道路上。
左侧丁字路口此标志设在进入丁字路口以前的适当位置。
丁字形标志原则上设在与交叉口形状相符的道路上。
此标志设在进入T字路口以前的适当位置。
Y形交叉环形交叉向左急弯路向右急弯路设在Y形路口以前的适当位置。
有的环形交叉路口，由于受线形限制或障碍物阻挡，此标志设在面对来车的路口的正面。
表向左急弯路标志设在左急转弯的道路前方适当位置。
向右急弯路标志，设在右急转弯的道路前方适当位置。
反向弯路连续弯路上陡坡下陡坡此标志设在两个相邻的方向相反的弯路前适当位置。
此标志设在有连续三个以上弯路的道路以前适当位置。
此标志设在纵坡度在7%和市区纵坡度在大于4%的陡坡道路前适当位置。
此标志设在纵坡度在7%和市区纵坡度在大于4%的陡坡道路前适当位置。
两侧变窄右侧变窄左侧变窄窄桥车行道两侧变窄主要指沿道路中心线对城缩窄的道路；此标志设在窄路以前适当位置。
表车行道右侧缩窄。
此标志设在窄路以前适当位置。
车行道左侧缩窄。
此标志设在窄路以前适当位置。
此标志设在桥面宽度小于路面宽度的窄桥以前适当位置。
双向交通注意行人注意儿童注意牲畜表双向行驶的道路上，采用天然的或人工的隔离措施，把上下行交通完全分离，由于某种原因（施工、桥、隧道）形成无隔离的双向车道时，须设置此标志。
一般设在郊外道路上划有人行横道的前方。
城市道路上因人行横道线较多，可根据实际需要设置。
此标志设在小学、幼儿园、少年宫、儿童游乐场等儿童频繁出入的场所或通道处。
此标志设在经常有牲畜活动的路段特别是视线不良的路段以前适当位置。
国家标准GB5768-1999
国家标准GB5768-1999《道路交通标志和标线》相关内容道路交通标志1、警告标志2、禁令标志3、指示标志4、指路标志5、旅游区标志6、道路施工安全标志7、辅助标志道路交通标线8、禁止标线9、指示标线10、警告标线道路施工安全设施设置示例警告标志一十字交叉T形交叉T形交叉T形交叉除了基本形十字路口外，还有部分变异的十字路口，如：五路交叉路口、变形十字路口、变形五路交叉路口等。
丁字形标志原则上设在与交叉口形状相符的道路上。
右侧丁字路口，此标志设在进入T字路口以前的适当位置。
丁字形标志原则上设在与交叉口形状相符的道路上。
左侧丁字路口此标志设在进入丁字路口以前的适当位置。
丁字形标志原则上设在与交叉口形状相符的道路上。
此标志设在进入T字路口以前的适当位置。
五路以上的路口均按十字路口对待。
Y形交叉环形交叉向左急弯路向右急弯路设在Y形路口以前的适当位置。
有的环形交叉路口，由于受线形限制或障碍物阻挡，此标志设在面对来车的路口的正面。
向左急弯路标志设在左急转弯的道路前方适当位置。
向右急弯路标志，设在右急转弯的道路前方适当位置。
反向弯路连续弯路上陡坡下陡坡此标志设在两个相邻的方向相反的弯路前适当位置。
此标志设在有连续三个以上弯路的道路以前适当位置。
此标志设在纵坡度在7%和市区纵坡度在大于4%的陡坡道路前适当位置。
此标志设在纵坡度在7%和市区纵坡度在大于4%的陡坡道路前适当位置。
两侧变窄右侧变窄左侧变窄窄桥车行道两侧变窄主要指沿道路中心线对城缩窄的道路；此标志设在窄路以前适当位置。
车行道右侧缩窄。
此标志设在窄路以前适当位置。
车行道左侧缩窄。
此标志设在窄路以前适当位置。
此标志设在桥面宽度小于路面宽度的窄桥以前适当位置。
双向交通注意行人注意儿童注意牲畜双向行驶的道路上，采用天然的或人工的隔离措施，把上下行交通完全分离，由于某种原因（施工、桥、隧道）形成无隔离的双向车道时，须设置此标志。
一般设在郊外道路上划有人行横道的前方。
道路交通标志和标线(GB5768)
交通警告标志道路交通安全标志包含警告标志及道路交通安全警告标志图解的相关内容十字交叉T 形交叉T形交叉T 形交叉除了基本形十字路口外，还有部分变异的十字路口，如：五路交叉路口、变形十字路口、变形五路交叉路口等。
五路以上的路口均按十字路口对待。
丁字形标志原则上设在与交叉口形状相符的道路上。
右侧丁字路口，此标志设在进入T 字路口以前的适当位置。
丁字形标志原则上设在与交叉口形状相符的道路上。
左侧丁字路口此标志设在进入丁字路口以前的适当位置。
丁字形标志原则上设在与交叉口形状相符的道路上。
此标志设在进入T 字路口以前的适当位置。
Y 形交叉环形交叉 向左急弯路 向右急弯路设在Y 形路口以前的适当位置。
有的环形交叉路口，由于受线形限制或障碍物阻挡，此标志设在面对来车的路口的正面。
表向左急弯路标志设在左急转弯的道路前方适当位置。
向右急弯路标志，设在右急转弯的道路前方适当位置。
反向弯路连续弯路上陡坡 下陡坡此标志设在两个相邻的方向相反的弯路前适当位置。
此标志设在有连续三个以上弯路的道路以前适当位置。
此标志设在纵坡度在7%和市区纵坡度在大于4%的陡坡道路前适当位置。
此标志设在纵坡度在7%和市区纵坡度在大于4%的陡坡道路前适当位置。
两侧变窄 右侧变窄 左侧变窄 窄桥车行道两侧变窄主要指沿道路中心线对城缩窄的道路；此标志设在窄路以前适当位置。
表车行道右侧缩窄。
此标志设在窄路以前适当位置。
车行道左侧缩窄。
此标志设在窄路以前适当位置。
此标志设在桥面宽度小于路面宽度的窄桥以前适当位置。
双向交通注意行人注意儿童注意牲畜表双向行驶的道路上，采用天然的或人工的隔离措施，把上下行交通完全分离，由于某种原因（施工、桥、隧道）形成无隔离的双向车道时，须设置此标志。
一般设在郊外道路上划有人行横道的前方。
城市道路上因人行横道线较多，可根据实际需要设置。
此标志设在小学、幼儿园、少年宫、儿童游乐场等儿童频繁出入的场所或通道处。
道路交通标志和标线》(国家标准GB5768-1999)
道路交通标志和标线》(国家标准GB5768-1999)道路交通标志和标线》是国家标准GB5768-1999.其中，1.1节介绍了警告标志，1.2节介绍了禁令标志，1.3节介绍了指示标志，1.4节介绍了指路标志，1.5节介绍了旅游区标志，1.6节介绍了道路施工安全标志，1.7节介绍了辅助标志，1.8节介绍了禁止标线。
警告标志用于提醒驾驶员注意潜在的危险，如急弯、斜坡、人行横道等。
禁令标志用于规定禁止通行的车辆或行人，如禁止左转、禁止鸣喇叭等。
指示标志用于指示驾驶员行驶方向，如直行、右转等。
指路标志用于引导驾驶员前往目的地，如高速公路出口标志、城市道路指路标志等。
旅游区标志用于标识旅游景点和特殊区域，如风景名胜区、自然保护区等。
道路施工安全标志用于提醒驾驶员注意道路施工区域，如施工标志、施工警示标志等。
辅助标志用于补充、解释或修正其他标志的含义，如距离标志、车道标志等。
禁止标线用于规定禁止通行的区域，如双黄实线、禁止停车线等。
以上标志和标线的规定，旨在提高道路交通安全，保护驾驶员和行人的生命财产安全。
我们应该遵守这些规定，共同营造和谐的道路交通环境。
1.9 指示标线指示标线是指用来指示车辆行驶方向、车道限制、车速限制、交通分流等方面的标线。
在交通管理中，指示标线的作用非常重要，它可以帮助司机正确地掌握道路情况，从而保证道路交通的安全和顺畅。
1.10 警告标线警告标线是指用来警示驾驶员注意危险路段、减速慢行、避让行人等方面的标线。
在道路交通中，警告标线的作用非常重要，它可以提醒司机注意危险路段，从而减少交通事故的发生。
1.11 道路施工安全设施设置示例道路施工安全设施的设置是为了保障施工人员和行驶车辆的安全。
在道路施工中，必须设置相应的安全设施，包括路障、警示标志、警示灯等。
这些安全设施可以有效地提醒驾驶员注意施工区域，减少交通事故的发生。
以下是一些道路施工安全设施设置的示例：路障应设置在施工区域的前方和后方，以避免车辆误入施工区域；警示标志应设置在施工区域的前方和后方，以提醒驾驶员注意施工区域；警示灯应设置在施工区域的前方和后方，以增加施工区域的可见性。
道路交通标志和标线(GB5768-1999)
禁止人力车通行
禁止骑自行车下坡
表示禁止人力车通行。 此标志 表示禁止骑自行车下坡通
设在禁止人力车通行的路段 行。此标志设在禁止骑自行
入口处。
车下坡通行的路段入口处。
禁止骑自行车上坡
表示禁止骑自行车上坡通 行。此标志设在禁止骑自 行车上坡通行的路段入口 处。
禁止行人通行
表示禁止行人通行。此标志 设在禁止行人通行的路段入 口处。
禁止向左转弯
禁止向右转弯
表示前方路口禁止一切车辆 表示前方路口禁止一切车
向左转弯。此标志设在禁止向 辆向右转弯。此标志设在禁
左转弯的路口前适当位置
止向右转弯的路口前适当
位置。
禁止直行
表示前方路口禁止一切车 辆直行。此标志设在禁止 直行的路口前适当位置。
禁止向左向右转弯
表示前方路口禁止一切车辆 向左向右转弯。此标志设在 禁止向左向右转弯的路口前 适当位置。
标志设在窄路以前适当位置。
左侧变窄 车行道左侧缩窄。此标志设 在窄路以前适当位置。
窄桥
此标志设在桥面宽度小于 路面宽度的窄桥以前适当 位置。
双向交通
注意行人
双向行驶的道路上， 采用天然 一般设在郊外道路上划有 的或人工的隔离措施， 把上下 人行横道的前方。城市道 行交通完全分离， 由于某种原 路上因人行横道线较多， 因（施工、桥、隧道）形成无 可根据实际需要设置。 隔离的双向车道时， 须设置此 标志。
注意儿童
此标志设在小学、幼儿园、 少年宫、儿童游乐场等儿童 频繁出入的场所或通道处。
注意牲畜
此标志设在经常有牲畜活 动的路段特别是视线不良 的路段以前适当位置。
警告标线
三车道缩减为双车道
四车道缩减为双车道 四车道缩减为三车道 四车道缩减为两车道 三车道斑马线过渡 双向两车道改变为双向四车道
道路交通标志和标线 GB 5768-1999
道路交通标志和标线GB 5768-1999本标准是对GB 5768－86《道路交通标志和标线》的修订。
保留了原标准中实践证明适用的部分。
在总结我国道路交通标志标线设计、制造、施工及检测经验的基础上，根据国内外标志标线技术的发展和交通管理的需要，增加了警告标志、禁令标志、指示标志的数量，进一步向国际标准靠拢。
一般道路指路标志重新设计了道路编号标志，增加了地点识别标志、避车道标志和告示牌；城市道路上增加了天桥、地下通道标志、绕行、此路不通等标志。
高速公路指路标志是针对最近十几年来在设计、实施和管理中发现的问题及国外标志标准的新规定而增加的，如爬坡车道标志、车距确认标志、道路交通信息标志、旅游区标志及道路施工安全标志及设施等。
道路交通标线按功能、设置方式和标线型态进行分类，对标线的颜色和标划方式有了更严格的规定。
增加了很多新的标线。
本标准为强制性标准，标志的颜色、形状和字符必须按本标准规定执行，道路交通标线的颜色、线条所赋予的遵行、禁止、限制等规定必须严格遵守。
本标准自实施之日起代替GB 5768－86。
凡新设的标志标线应按本标准规定实施，已按老标准设置的标志标线应在其使用期限内逐步更换。
本标准由中华人民共和国交通部、公安部提出。
本标准由全国交通工程设施（公路）标准化技术委员会归口。
本标准起草单位：交通部公路科学研究所。
本标准主要起草人：杨久龄、唐铮铮、贾梅、雷志彬、刘会学、黄立新、李彦新、何勇、李爱民。
本标准于1986年首次发布，1999年第一次修订。
本标准委托交通部公路科学研究所负责解释。
《道路交通标志和标线》新增加变更的内容分别介绍如下：1、警告标志用来警告车辆、行人注意危险地点的标志。
新标准增加9种警告标志:2、禁令标志用来禁止或限制车辆、行人交通行为的标志。
新标准增加7种禁令标志:3、指示标志指示车辆、行人、行进的标志。
新标准取消准许试刹车标志，增加3种标志:4、指路标志传递道路方向、地点、距离信息的标志。
(完整版)道路交通标志和标线(及说明)
国家标准GB5768-1999《道路交通标志和标线》相关内容10、警告标线道路施工安全设施设置示例警告标志一十字交叉T形交叉T形交叉T形交叉除了基本形十字路口外，还有部分变异的十字路口，如：五路交叉路口、变形十字路口、变形五路交叉路口等。
五路以上的路口均按十字路口对待。
丁字形标志原则上设在与交叉口形状相符的道路上。
右侧丁字路口，此标志设在进入T字路口以前的适当位置。
丁字形标志原则上设在与交叉口形状相符的道路上。
左侧丁字路口此标志设在进入丁字路口以前的适当位置。
丁字形标志原则上设在与交叉口形状相符的道路上。
此标志设在进入T字路口以前的适当位置。
Y形交叉环形交叉向左急弯路向右急弯路设在Y形路口以前的适当位置。
有的环形交叉路口，由于受线形限制或障碍物阻挡，此标志设在面对来车的路口的正面。
向左急弯路标志设在左急转弯的道路前方适当位置。
向右急弯路标志，设在右急转弯的道路前方适当位置。
反向弯路连续弯路上陡坡下陡坡此标志设在两个相邻的方向相反的弯此标志设在有连续三个以上弯路的道路以前适当位置。
此标志设在纵坡度在7%和市区纵坡度在大于4%的陡坡道路前适当位置。
此标志设在纵坡度在7%和市区纵坡度在大于4%的陡坡道路前适当位置。
路前适当位置。
两侧变窄右侧变窄左侧变窄窄桥车行道两侧变窄主要指沿道路中心线对城缩窄的道路；此标志设在窄路以前适当位置。
车行道右侧缩窄。
此标志设在窄路以前适当位置。
车行道左侧缩窄。
此标志设在窄路以前适当位置。
此标志设在桥面宽度小于路面宽度的窄桥以前适当位置。
双向交通注意行人注意儿童注意牲畜双向行驶的道路上，采用天然的或人工的隔离措施，把上下行交通完全分离，由于某种原因（施工、桥、隧道）形成无隔离的双向车道时，须设置此标志。
一般设在郊外道路上划有人行横道的前方。
城市道路上因人行横道线较多，可根据实际需要设置。
此标志设在小学、幼儿园、少年宫、儿童游乐场等儿童频繁出入的场所或通道处。
此标志设在经常有牲畜活动的路段特别是视线不良的路段以前适当位置。
国家标准GB5768-1999
国家标准GB5768-1999《道路交通标志和标线》相关内容道路交通标志1、警告标志2、禁令标志3、指示标志4、指路标志5、旅游区标志6、道路施工安全标志7、辅助标志道路交通标线8、禁止标线9、指示标线10、警告标线道路施工安全设施设置示例警告标志一十字交叉T形交叉T形交叉T形交叉除了基本形十字路口外，还有部分变异的十字路口，如：五路交叉路口、变形十字路口、变丁字形标志原则上设在与交叉口形状相符的道路上。
右侧丁字路口，此标志设在进入T字路口以前的适当位置。
丁字形标志原则上设在与交叉口形状相符的道路上。
左侧丁字路口此标志设在进入丁字路口以前的适当位置。
丁字形标志原则上设在与交叉口形状相符的道路上。
此标志设在进入T字路口以前的适当位置。
形五路交叉路口等。
五路以上的路口均按十字路口对待。
Y形交叉环形交叉向左急弯路向右急弯路设在Y形路口以前的适当位置。
有的环形交叉路口，由于受线形限制或障碍物阻挡，此标志设在面对来车的路口的正面。
向左急弯路标志设在左急转弯的道路前方适当位置。
向右急弯路标志，设在右急转弯的道路前方适当位置。
反向弯路连续弯路上陡坡下陡坡此标志设在两个相邻的方向相反的弯路前适当位置。
此标志设在有连续三个以上弯路的道路以前适当位置。
此标志设在纵坡度在7%和市区纵坡度在大于4%的陡坡道路前适当位置。
此标志设在纵坡度在7%和市区纵坡度在大于4%的陡坡道路前适当位置。
两侧变窄右侧变窄左侧变窄窄桥车行道两侧变窄主要指沿道路中心线对城缩窄的道路；此标志设在窄路以前适当位置。
车行道右侧缩窄。
此标志设在窄路以前适当位置。
车行道左侧缩窄。
此标志设在窄路以前适当位置。
此标志设在桥面宽度小于路面宽度的窄桥以前适当位置。
双向交通注意行人注意儿童注意牲畜双向行驶的道路上，采用天然的或人工的隔离措施，把上下行交通完全分离，由于某种原因（施工、桥、隧道）形成无隔离的双向车道时，须设置此标志。
一般设在郊外道路上划有人行横道的前方。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
精心整理
道路交通标志和标线(GB5768-1999)
指示标志
直行
向左转弯
向右转弯
直行和向左转弯 表示只准一切车辆直行。
此标志设在直行的路口以前适当位置。
表示只准一切车辆向左转弯。
此标志设在车辆必须向表示只准一切车辆向右转弯。
此标志设在车辆必须向表示只准一切车辆直行和向左转弯。
此标志设在车辆必
的急转弯处、陡坡等视线不良路段的起点。
高速公路或其他道路限速路段的起点。
路的路口和入口处的适当位置。
口处的适当位置。
指示标线
双向两车道路面中心线
车行道分界线
车行道分界线
车行道边缘线
车行道边缘线
边缘线的尺寸单位：cm
左弯待转区线
左转弯导向线
倾斜式停车位垂直式停车位
港湾式停靠站
港湾式停靠站
收费岛地面标线
行车速度≤40km/h时的导向箭头行车速度在60-80km/h时的导向箭头
及行车速度≥100km/h时的导向箭头最高速度大型车
小型车超车道
警告标志
Y
设在Y
置。
双向交通注意行人注意儿童注意牲畜
双向行驶的道路上，采用天然的或人工的隔离措施，把上下行交通完全分离，由于某种原因（施工、桥、隧道）形成无隔离的双向车道时，须设置此标志。
一般设在郊外道路上划有
人行横道的前方。
城市道
路上因人行横道线较多，
可根据实际需要设置。
此标志设在小学、幼儿园、
少年宫、儿童游乐场等儿童
频繁出入的场所或通道处。
此标志设在经常有牲畜活
动的路段特别是视线不良
的路段以前适当位置。
警告标线
三车道缩减为双车道
四车道缩减为双车道
四车道缩减为三车道
四车道缩减为两车道
禁止通行禁止驶入禁止机动车通行禁止载货汽车通行
表示禁止一切车辆和行人通行。
此标志设在禁止通行的道路入口处。
表示禁止车辆驶入。
此标志
设在禁止驶入的路段入口
处。
表示禁止某种机动车通
行。
此标志设在禁止机动
车通行的路段入口处。
表示禁止载货机动车通行。
此标志设在载货机动车通行
的路段入口处。
禁止三轮机动车通行禁止大型客车通行禁止小型客车通行禁止汽车拖、挂车通行
表示禁止三轮机动车通行。
此标志设在禁止三轮机动车通行的路段入口处。
表示禁止大型客车通行。
此
标志设在禁止大型客车通
行的路段入口处。
表示禁止小型客车通行。
此标志设在禁止小型客车
通行的路段入口处。
表示禁止汽车拖、挂车通行。
此标志设在禁止汽车拖、挂
车通行的路段入口处。
禁止拖拉机通行禁止农用车通行禁止二轮摩托车通行禁止某两种车通行
表示禁止拖拉机通行。
此标志设在禁止拖拉机通行的路段入口处。
表示禁止农用运输车通行。
此标志设在禁止农用运输
车通行的路段入口处。
表示禁止两轮摩托车通
行。
此标志设在禁止两轮
摩托车通行的路段入口
处。
表示禁止某两种车通行。
此
标志设在禁止某两种车通行
的路段入口处。
禁止非机动车通行禁止畜力车通行禁止人力货运三轮车通行禁止人力客运三轮车通行
表示禁止非机动车通行。
此标志设在禁止非机动车通行的表示禁止畜力车通行。
此标
志设在禁止畜力车通行的
表示禁止人力货运三轮车
通行。
此标志设在禁止人
表示禁止人力客运三轮车通
行。
此标志设在禁止人力客
入口处。
向左转弯。
计算行车速度V>60km/h，斜率i≥1:50；计算行车速度V≤60km/h，斜率i≥1:20；M=最小视距
线34视距小于M值时，三车道道路在平曲线的中心线划法
计算行车速度V>60km/h，L≥100m；计算机车速度V≤60km/h，L≥50m视距小于M值时，双向两车道道路在平曲线的中心线划法计算行车速度V>60km/h，L≥100m；计算行车速度V≤60km/h，L≥50m视距小于M值时，双向车道道路在平曲线的中心线划法
计算行车速度V>60km/h，L≥100m，D=40M，斜
率i≥1:50；计算行车速度V>60km/h，L≥100m，D=40M，斜率i≥1:50；计算机车速度V≤60km/h，L≥50m，D=20M，斜率i≥1:20；
视距小于M值时，在道路竖曲线上的中心线划法计算机车速度V≤60km/h，L≥50m，D=20M，斜
率i≥1:20；
视距小于M值时，在道路竖曲线上的中心线划法
禁止变换车道线禁止路边长时停放车辆线
禁止路边临时或长时停放车辆线Array
网状线简化网状线
专用车道线
禁止掉头
辅助标志
时间范围时间范围除公共汽车外小型汽车贷车货车、拖拉机向前200M 向左100M 向左、向右各50M 向右100M 某区域内学校海关事故坍方
道路管理分界国道编号省道编号
县道编号行驶方向行驶方向
行驶方向行驶方向行驶方向
行驶方向行驶方向行驶方向
互通式立交交叉路口预告十字交叉路口
十字交叉路口十字交叉路口十字交叉路口
丁字交叉路口丁字交叉路口环形交叉路口
告示牌停车场停车场
停车场避车道人行天桥?人行地下通道绕行标志绕行标志绕行标志
此路不通残疾人专用设施
道路施工安全标志
施工路栏施工路栏
左道封闭左道封闭左道封闭中间封闭中间封闭中间封闭车辆慢行向左使驶向右使驶
向左改道向右改道。
