火灾自动报警及联动控制系统
(完整版)火灾自动报警及消防联动控制系统

(12)排烟机
排烟系统是将烟气 排出建筑物外,是人员 安全疏散的重要保证。 排烟机平时可以低速用 于通风换气,火灾时远 程启动高速排烟
火灾自动报警及消防联动控制系统介绍
武汉虹信技术服务有限责任公司
(13)排烟阀
火灾自动报警系统介绍
火灾自动报警及消防联动控制系统介绍
在通风管上设排 烟阀,平时关闭排烟 阀,火灾时打开着火 区的排烟阀.
武汉虹信技术服务有限责任公司
火灾自动报警系统介绍
水喷淋系统
(5)喷淋头
动作温度 68℃玻璃球 充液颜色为 红色
动作温度 93℃玻璃球 充液颜色为 绿色,厨房 等高温场所 使用
火灾自动报警及消防联动控制系统介绍
武汉虹信技术服务有限责任公司
(6)水流指示器
火灾自动报警系统介绍
某个喷头开启喷水或管网发生水量泄漏时,管道中的水产生流 动;引起水流指示器中桨片随水流而动作;接通延时电路后,继电 器触电吸合发出区域水流电信号,送至消防控制室
启动机关层的广播、声光报警器、警铃 打开排烟口、排烟风机 电梯迫降到一层 本层电源强切
烟感降到1.8m;温感降到底 扶梯旁一步到底
启动喷淋泵
消火栓按钮
启动消防泵
70℃防火阀动作 280℃防火阀动作
停空调机 停排烟机
气体灭火的烟感与温感
延时启动气体灭火,同时报警
水流指示器
报警
火灾自动报警及消防联动控制系统介绍
武汉虹信技术服务有限责任公司
火灾自动报警系统介绍
(2)差定温式探测器 差定温火灾探测器
是利用热敏元件对温度的 敏感性来检测环境温度, 特别适用于发生火灾时有 剧烈温升的场所,与感烟 探测器配合使用更能可靠 探测火灾,减少损失。
火灾自动报警及联动控制系统

气体灭火系统的反馈信号 气体灭火控制器和各阀的动作状态 信号应反馈至消防联动控制器。
14
防烟系统的联动控制---风机和风口的控制
1)同一防火分区内两个触发器件报警信号的 “与”逻辑,作为系统启动的联动触发信号。 2)加压送风口的开启,通过布设输入输出模块 来联动启动风机
15
防烟系统的手动控制方式
1)风机的手动控制 从风机控制柜上的启动和停止按钮上,用
专用线路直接连接到设置在消防控制室内的手 动直接控制装置上(多线控制)。 2)加压送风口、电动挡烟垂壁手动控制
设备的控制方式为总线控制方式,可以在 总线控制盘上,对应设置“一键式”操作按键。
16
机械排烟系统联动控制---烟口
排烟口、排烟窗或排烟阀的联动控制 1)同一防火分区内两个触发器件报
24
电气火灾监控系统的组成
电气火灾监控系统是一个独立的子系统,属于火
灾预警系统。
剩余电流式电气火灾监控探测器
电
测温式电气火灾监控探测器
气
故障电弧式电气火灾监控探测器
火
灾
测量热解粒子式电气火灾监控探测器
监
绝缘探测器
控
器
限流式电气火灾保护装置
无电弧开关
25
电气火灾监控系统
是火灾自动报 警系统的独立 子系统,属于 火灾预警探测 系统,由电气 火灾监控设备、 电气火灾监控 探测器组成。
警信号的“与”逻辑,作为设备启动的 联动触发信号;
2)消防联动控制器在接收到联动触 发信号后,发出指令,启动排烟风机
17
机械排烟系统联动控制---排烟风机
1)排烟口、排烟窗或排烟阀开启的动作信号, 作为风机启动的联动触发信号; 2)联动控制器接收到触发信号后,控制相应 的风机启动。(排烟阀应与风机联锁) 3)排烟风机入口处总管上设置的排烟防火阀 (280℃动作)在关闭后,应直接联锁控制排 烟风机停止。
消防自动报警及联动控制系统

消防自动报警及联动控制系统1. 简介消防自动报警及联动控制系统是一种智能化的系统,能够自动感知火灾或其他紧急情况,并采取相应的措施进行报警和联动控制。
该系统具有高效、快速和准确的特点,能够有效地预防火灾事故的发生,保护人员的安全和财产的损失。
2. 工作原理消防自动报警及联动控制系统由火灾探测器、报警设备、控制面板和联动控制设备等组成。
其工作原理如下:•火灾探测器:系统中布设多种类型的火灾探测器,如烟雾探测器、热感应探测器和气体探测器等。
当探测器感知到火灾或紧急情况时,会发出信号并传输给控制面板。
•报警设备:系统中设置有报警设备,如声音报警器和光闪报警器等。
当控制面板接收到火灾信号后,会启动报警设备进行声光报警,提醒人员及时疏散。
•控制面板:系统的核心部件之一,控制面板接收火灾信号并根据预设的逻辑和策略进行相应的联动控制。
控制面板可以根据不同区域的火灾情况,自动选择合适的控制策略,如启动喷水系统、关闭门窗等。
•联动控制设备:系统还可以与其他安全设备进行联动控制,如自动呼叫消防队、启动排烟系统和关闭电源等。
通过与其他设备的联动控制,可以最大程度地减少火灾对人员和财产的伤害。
3. 系统特点消防自动报警及联动控制系统具有以下特点:•高效性:系统能够快速应对火灾或紧急情况,并及时启动报警设备进行声光报警,提醒人员疏散,从而减少人员伤亡。
•自动化:系统能够自动感知火灾信号,并根据预设的逻辑和策略进行相应的联动控制。
无需人工干预,提高了工作效率。
•可靠性:系统采用先进的技术和设备,具有高可靠性和稳定性,能够准确地感知火灾信号,并进行相应的处理。
•可扩展性:系统可以根据需要进行扩展,可以添加更多的火灾探测器和联动控制设备,以适应不同规模和复杂度的场所。
4. 应用领域消防自动报警及联动控制系统广泛应用于各种公共场所和工业领域,包括:•商业建筑:如购物中心、写字楼、酒店等。
•公共机构:如医院、学校、图书馆等。
•工业厂区:如工厂、仓库等。

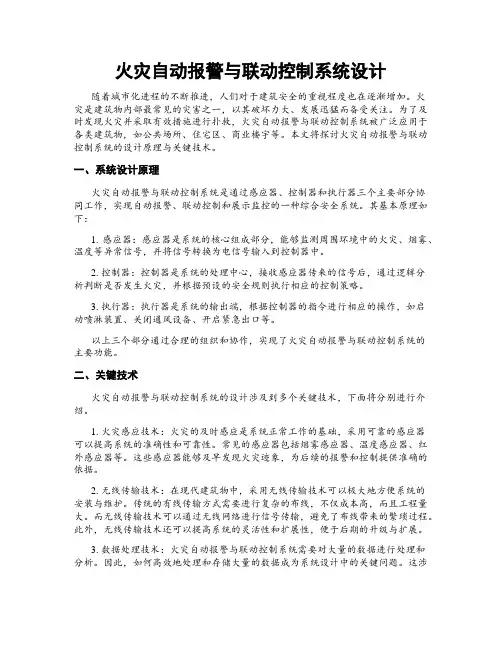

火灾自动报警与联动控制系统设计

火灾自动报警与联动控制系统设计随着城市化进程的不断推进,人们对于建筑安全的重视程度也在逐渐增加。
火灾是建筑物内部最常见的灾害之一,以其破坏力大、发展迅猛而备受关注。
为了及时发现火灾并采取有效措施进行扑救,火灾自动报警与联动控制系统被广泛应用于各类建筑物,如公共场所、住宅区、商业楼宇等。
本文将探讨火灾自动报警与联动控制系统的设计原理与关键技术。
一、系统设计原理火灾自动报警与联动控制系统是通过感应器、控制器和执行器三个主要部分协同工作,实现自动报警、联动控制和展示监控的一种综合安全系统。
其基本原理如下:1. 感应器:感应器是系统的核心组成部分,能够监测周围环境中的火灾、烟雾、温度等异常信号,并将信号转换为电信号输入到控制器中。
2. 控制器:控制器是系统的处理中心,接收感应器传来的信号后,通过逻辑分析判断是否发生火灾,并根据预设的安全规则执行相应的控制策略。
3. 执行器:执行器是系统的输出端,根据控制器的指令进行相应的操作,如启动喷淋装置、关闭通风设备、开启紧急出口等。
以上三个部分通过合理的组织和协作,实现了火灾自动报警与联动控制系统的主要功能。
二、关键技术火灾自动报警与联动控制系统的设计涉及到多个关键技术,下面将分别进行介绍。
1. 火灾感应技术:火灾的及时感应是系统正常工作的基础,采用可靠的感应器可以提高系统的准确性和可靠性。
常见的感应器包括烟雾感应器、温度感应器、红外感应器等。
这些感应器能够及早发现火灾迹象,为后续的报警和控制提供准确的依据。
2. 无线传输技术:在现代建筑物中,采用无线传输技术可以极大地方便系统的安装与维护。
传统的有线传输方式需要进行复杂的布线,不仅成本高,而且工程量大。
而无线传输技术可以通过无线网络进行信号传输,避免了布线带来的繁琐过程。
此外,无线传输技术还可以提高系统的灵活性和扩展性,便于后期的升级与扩展。
3. 数据处理技术:火灾自动报警与联动控制系统需要对大量的数据进行处理和分析。
火灾自动报警及联动控制系统讲解

火灾报警时,报警控制器通过输 出模块启动需要联动的外控设备, 如防排烟阀、送风阀、防火卷帘 门、风机、警铃等,并可承受设 备的动作答复。
C
设备类型讲解
〔7〕消防
用于消防中心和现场之 间的通讯,启动多个可多方 通话,可报警、核对警情、 指挥救援和故障联络
C
〔8〕消防播送
设备类型讲解
用于指挥疏散
C
C
设备类型讲解
〔10〕消防电梯
火灾时,电梯无论在 任何方向和位置,必须迫 降到1层并自动开门以防 困人。
到达1层后,电梯转入 消防状态,可由消防救援 人员根据情况进展消防运 行
C
设备类型讲解
〔11〕排烟机
排烟系统是 将烟气排出建筑物外, 是人员平安疏散的重 要保证。排烟机平时 可以低速用于通风换 气,火灾时远程启动 高速排烟
火灾自动报警及联 动控制系统讲解
目录
A
火灾自动报警控制系统的组成
B
问题互动
C
设备类型讲解
D
自动报警、灭火及联动演示
E
报警主机简易操作讲解
F
火灾应急处理预案
火灾自动报警控制系统
A
的组成
〔1〕自动报警系统〔包括火灾自动报警主控制机、模块、
烟感、温感探测器、手动报警按鈕、消防警铃等〕;
〔2〕自动喷淋系统与管网〔包括喷淋泵、恒压泵、控制 柜及线路、供水管网、分区闸阀、喷淋头、水流指示器及 信号阀、湿式报警阀等〕;
1、应对初起阶段火灾:一般固体可燃物着火后,在15分 钟内,燃烧面积不大,火焰不高,辐射热不强,烟和气体流 动缓慢,燃烧速度不快。往往仅在室内,火势蔓延范围不大,
F
应急处理预案
2、应对开展阶段火灾:火的燃烧速度加快,面积迅速扩大, 烟火已经窜出了门、窗,部分建筑构件被烧穿,建筑物内部充 满烟雾,火势打破了外壳,这是关健性阶段,必须依靠专业消 防队的力量,由消防队全面组织灭火,控制火势。
消防火灾报警及联动控制系统

(三)疏散指示照明
2、 疏散指示照明设置要求 疏散指示照明应设在安全出口的顶部嵌墙安装,或在安全出口门边墙上距地2.2~2.5 m处明装;疏散走道及转角处、楼梯休息平台处在距地1 m以下嵌墙安装;大面积的商场、展厅等安全通道上采用顶棚下吊装。疏散指示照明只需提供足够的照度,一般取0.5 lx,维持时间按楼层高度及疏散距离计算,一般为20~60 min。 疏散指示照明器按防火规范要求,采用白底绿字或绿底白字,并用箭头或图形指示疏散方向,以达到醒目,使光的距离传播较远。常见的疏散指示照明器包括疏散指示灯,如图7所示。 3、 供电要求 疏散指示照明的供电要求同应急照明。
消防电梯是在火灾发生时供消防人员灭火和救人使用的。消防电梯必须做到每层都能上下。火灾发生时,消防电梯此时则必须保证供电,保证运行。消防电梯必须有专门的供电回路。
建筑物内消防电梯的多少是根据建筑物的层建筑面积来确定的。当层建筑面积不超过1 500m2时,设置一部消防电梯;层建筑面积在1 500m2~4 500m2时,需设置两部消防电梯;当层建筑面积大于4 500m2时,应设置三部消防电梯。
(二)应急照明
2、应急照明的设置要求 应急照明设置通常有两种方式:一种是设独立照明回路作为应急照明。一种是利用正常照明的一部分灯具作为应急照明。 3、 供电要求 应急照明要采用双电源供电,除正常电源之外,还要设置备用电源,并能够在末级应急照明配电箱实现备电自投。
消防电话
海湾报警设备
1、JTY-GD-G3型点型光电感烟火灾探测器 2、JTY-GM-GST9611型点型光电感烟火灾探测器 3、TW-ZCD-G3N型点型差定温火灾探测器 4、JTW-ZOM-GST9612型点型差定温火灾探测器 5、JTF-GOM-GST601型点型复合式感烟感温火灾探测器 6、JTY-HM-GST102型线型光束感烟火灾探测器 7、JTG-ZW-G1型点型紫外火焰探测器 8、GST-BMQ-1B型电子编码器(带I2C接口)
火灾自动报警及联动控制系统

火灾自动报警及联动控制系统1,只能消防系统是由火灾自动报警和消防联动控制两部分组成.(及时对建筑内的消防设备,配电,照明,广播,及电梯等装置进行联动,灭火排烟疏散。
)2,火灾自动报警系统份:特级,一级,和二级。
3,火灾自动报警及联动控制系统组成:(1),发讯器件《1》,火灾探测器:烟,温,光,焰辐射。
等《2》,火警按钮:火灾紧急情况手动报警开关(最常用是消防栓箱内玻璃面压着的常开按钮)(2),控制装置:火灾报警控制器,用于接收,显示,传递火警信号,并发出控制信号及其他辅助控制信号。
同区域显示器,火灾显示屏,中继器等构成报警,消防的核心。
(3),报警装置:区别于环境的异样声响和闪光报警(声光报警器,笛声,警铃)(4),联动装置:接到火警信号后系统自动或手动启动一系列相关消防设备,并显示其运行状态(5),消防电源:提供不同的双路电源在末端切换,并能保证可靠的应急工作时间火灾报警控制器分:区域火灾报警控制器和集中火灾报警控制器1,区域火灾报警控制器有以下功能:(1),火灾自动报警(2),短线故障自动报警功能(3),自检功能(4),火灾优先功能(5),联动控制功能(6),其他监控功能区域报警系统由区域火灾报警控制器和火灾探测器等组成,是功能简单的火灾自动报警系统,可自成体系,也可作为集中报警系统的子系统。
2,集中火灾报警控制器集中火灾报警控制器功能大致和区域火灾报警器相同,差别在于多增加一个巡回检测电路,巡回检测电路将若干个区域报警器连接起来,组成一个系统。
集中报警系统是由集中火灾报警控制器,区域火灾报警控制器和火灾探测器等组成。
3,控制中心报警系统控制中心报警系统由消防控制室的消防控制设备,集中火灾报警控制器,区域火灾报警控制器和火灾探测器等组成。
是功能复杂的火灾自动报警系统。
4火灾报警系统采用的线制火灾报警系统按照所采用的火灾探测器,各种功能模块和其他相关相关装置与火灾报警控制器的连接方式可分为多线制和总线制。
火灾自动报警及消防联动控制系统

火灾自动报警及消防联动控制系统主要工作包括:预埋预留线管,桥架、线槽安装,检查清理预埋管和线盒,穿线,绝缘电阻测试,设备安装,接线,接地电阻测试,设备拨码,系统调试,联动调试。
1.火灾自动报警系统施工工序:预埋→清扫线管→线管穿线及线号标识→平面线路进行隐蔽工程检查及绝缘电阻测试→桥架、线槽安装→桥架、线槽内系统线布线及线号标识→平面线路检查及绝缘电阻测试→模块箱制作→报警设备拨码→模块箱及现场设备安装→系统线核查及绝缘电阻测试→消防监控中心设备安装→接地电阻测试→系统调试→联动调试→预验收→验收2.电气配管的施工:(1)镀锌钢管的切断采用切管机切割,切口应整齐。
(2)管道的弯曲角度一般不宜小于90度,弯曲半径不应小于管外径的6倍;埋于地下或混凝土楼板内,不应小于管外径的10倍;管的弯扁程度不应大于管外径的10%。
(3)管与管连接常用插入法和套接法,都要连接紧密;也可采用成品管接。
3.电缆桥架、金属线槽的施工电缆桥架由直线段(长1~4m不等)、三通、四通、弯头、支架、吊架、引下装置和连接片等组成。
本工程线槽一部分为弱电合用线槽,中间用隔板分成两部分,其中一部分为火灾报警系统专用;另有一部分线槽为火灾报警专用线槽。
(1)安装前准备工作:1)线路复测:电缆桥架的型号和规格在施工图中已经确定,对于线路的准确长度、三通、四通等一般不作表示。
这就要经过复测,确定各部分的准确长度,配件数量、支吊架的制作尺寸。
2)桥架宽度:设计选择电缆桥架时,留有一定的备用空位,以便为今后增添电缆用,一般按全部电缆横截面积总和实际值乘以1.7~1.2的系数计算电缆配置裕量。
安装或订货时,不可随便降低桥架宽度。
3)桥架盖板:需要抑防电气干扰的电缆回路,或有防护外部影响(如油、腐蚀性液体、易燃粉尘等场所)要求时,宜用有盖无孔型托盘桥架。
在公共通道或户外跨越道路段,梯架底层宜加垫板或采用托盘桥架,盖板的固定方法有两种,一种为采用挂钩(由生产厂家焊接在桥架上)。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
模块的设置
1、每个报警区域内模块宜相对集中设置 在本区域内金属模块箱中; 2、模块严禁设置在配电箱内; 3、本区域内模块不应控制其他区域内设 备。
可燃气体报警系统的组成
?可燃气体探测报警系统是一个独立的 子系统,属于火灾预警系统; ?由可燃气体报警控制器、可燃气体探 测器和火灾声警报器组成。
带大家观看一段电气火灾监控系统演示视频 :09
电气火灾监控系统的设置要求
?非独立式电气火灾监控探测器不能直接接入火灾报警 控制器的探测器回路,应直接接入电气火灾监控器; ?由电气火灾监控器将报警信号传输至消防控制室的图 形显示装置或集中火灾报警控制器,但其显示应与火灾 报警信息有区别; ?电气火灾监控系统的设置不应影响供电系统的正常工 作,不宜自动切断供电电源。
器
防 火 门 监 控
器
消 防 设 备 电 源 监 控 器
...
输出 模块
消防电动装置
输入 模块
消火栓 按钮
气 体 灭 火 设 备
消 防 给 水 设 备
防 火 卷 帘 设 备
防 烟 排 烟 设 备
防 火 门 设 备
消 防 设 备 电 源
...
受控设备
其
电
他
电电 动
消
动 阀
磁 阀
开 窗
…
防 设
器
施
火灾预警系统
?2 任一台消防联动控制器地址总数或火灾报警控制 器(联动型)所控制的各类模块总数不应超过 1600, 每一联动总线回路连结设备的总数不宜超过 100,且
应留有不少于额定容量 10%的余量。
正面操作距离、检修距离、值班员工作面
气体灭火系统组成示意图
带大家观看一段关于气体灭火设施联动的视 频:07
可燃 气体 探测 报警 系统
电气 火灾 监控 系统
火灾探测报警系统
火灾探测报警系统是实现火灾早期探测并发出火灾报警 信号的系统,一般由火灾触发器件(火灾探测器、手动火灾 报警按钮、部分监视模块)、声和/或光警报器、火灾报警 控制器等组成。
为了让大家更直观的了解报警系统,带大家 一起观看一段视频:01
1)同一防火分区内两个触发器件报警信号的 “与”逻辑,作为系统启动的联动触发信号。 2)加压送风口的开启,通过布设输入输出模块 来联动启动风机
防烟系统的手动控制方式
1)风机的手动控制 从风机控制柜上的启动和停止按钮上,用
专用线路直接连接到设置在消防控制室内的手 动直接控制装置上(多线控制)。 2)加压送风口、电动挡烟垂壁手动控制
消防联动控制系统
接收火灾报警控制器 的火灾报警信号,按预设 逻辑完成各项消防控制的 控制系统。由消防联动控 制器、消防控制室图形显 示装置、消防电气控制装 置、消防联动模块、消火 栓按钮、消防应急广播设 备、消防电话等部分或全 部设备和组件组成。
通过下面的视频带大家了解一下联动系统功 能:02、03、04、05、06
可燃气体探测报警系统
是火灾自动报警系统的独立子系统,属于火灾 预警探测系统,由可燃气体报警控制器、可燃 气体探测器、火灾声光警报器和控制组件组成。
带大家看一段可燃气体系统原理演示视频: 08
可燃气体报警系统的设置要求
?可燃气体探测器应接入可燃气体报警控制器,不应接 入火灾报警控制器的探测器回路; ?由可燃气体报警控制器将报警信号传输至消防控制室 的图形显示装置或集中火灾报警控制器,但其显示应 与火灾报警信息有区别; ?石化行业涉及过程控制的可燃气体探测器,可接入 DCS等生产控制系统,但其报警信号应接入消防控制室。
设备的控制方式为总线控制方式,可以在 总线控制盘上,对应设置“一键式”操作按键。
机械排烟系统联动控制--- 烟口
排烟口、排烟窗或排烟阀的联动控制 1)同一防火分区内两个触发器件报
警信号的“与”逻辑,作为设备启动的 联动触发信号;
2)消防联动控制器在接收到联动触 发信号后,发出指令,启动排烟风机
机械排烟系统联动控制---排烟风机
火
火 灾
灾
探
测
报
器
声
警
和或/
手
光
动 火
控
报 警
灾
器
报 警
制
ቤተ መጻሕፍቲ ባይዱ
按
钮
器
消防 电源
传输设备
建筑消防设施远程监控中心 或消防物联网管理中心
消防控制室图形显示装置
消防联动控制器
消
消
防
防
应
电
急
话
广
播
消防 电源
消防电气控制装置
气 体 灭 火 控 制 器
消 防 水 泵 控 制 器
防 火 卷 帘 控 制 器
防 排 烟 控 制
电气火灾监控系统的组成
电气火灾监控系统是一个独立的子系统,属于火
灾预警系统。
剩余电流式电气火灾监控探测器
电
测温式电气火灾监控探测器
气
故障电弧式电气火灾监控探测器
火
灾
测量热解粒子式电气火灾监控探测器
监
绝缘探测器
控
器
限流式电气火灾保护装置
无电弧开关
电气火灾监控系统
是火灾自动报 警系统的独立 子系统,属于 火灾预警探测 系统,由电气 火灾监控设备、 电气火灾监控 探测器组成。
火灾报警及联动控制系 统培训
安装分公司消防智能化管理中心
火灾自动报警系统的组成
火灾自动报警系统由火灾探测报警、消 防联动控制、电气火灾监控系统和可燃气体 探测报警系统等的部分或全部组成。
电气火灾监控系统和可燃气体探测报警 系统又被称为火灾预警探测报警。
火灾探测报警系统
火灾自动报警系统
消防联动控制系统
气体灭火系统联动控制--- 联动控制信号
?关闭防护区内的风机及孔洞。 ?停止空调风机。 ?管网内压力开关启动放气指示灯。 ?手动紧急切断装置应在延时喷洒时间内可 靠停止自动喷洒的延时。
气体灭火系统的反馈信号
气体灭火控制器和各阀的动作状态 信号应反馈至消防联动控制器。
防烟系统的联动控制---风机和风口的控制
报警系统的功能显示
3 各功能区、子系统,应集中显示。
消
防
火灾报警控制器
控
制
可燃气体报警控制器
室
图
电气火灾监控器
形
显
防火门监控器
示
装
消防设备电源监控器
置
设备容量负荷要求
?1 任一台火灾报警控制器所连接的火灾探测器、手 动火灾报警按钮和模块等设备总数和地址总数均不应 超过3200,每一总线回路连结设备的总数不宜超过 200,且应留有不少于额定容量 10%的余量。
1)排烟口、排烟窗或排烟阀开启的动作信号, 作为风机启动的联动触发信号;
2)联动控制器接收到触发信号后,控制相应 的风机启动。(排烟阀应与风机联锁)
3)排烟风机入口处总管上设置的排烟防火阀 (280℃动作)在关闭后,应直接联锁控制排 烟风机停止。
排烟系统的手动控制
1)排烟风机的手动控制 从风机控制柜上的启动和停止按钮上,用专用线路直 接连接到设置在消防控制室内的手动直接控制装置上。 2)排烟口、排烟窗或排烟阀的手动控制设备的控制方 式为总线控制方式,可以在总线控制盘上,对应设置
