P表压=P绝对压力——P大气压力 工程上所用的压力指示大多为表压，当被侧压力低于大气压时。 一般用负压或真空度表示:
P真空度=P大气压力——_P绝对压力 以绝对压力零线做起点计算的压力称绝对压力 因为各种工艺设备和测量仪表通常处于大气之中，本身承受着大
压力的概念及单位;
压力测量仪表简称压力计或压力表，他根据生产过程的不同要求， 可以有指示，记录和带远程变送的、报警、调节装置等。被测压 力的显示方式多采用机械位移，也有采用数值显示形式。
所谓的压力就是指垂直而均匀地作用在单位面积上的力。数学表 达方式为：p=f/S 单位为牛顿/平方米(Pa）
1标准大气压=760毫米汞柱=76厘米汞柱=1.013×105帕斯卡=10.336 米水柱=0.1013MPa。
电测型压力表
电测型压力表是基于把压力变换成各种电量来 进行压力测量的压力表。他们把弹性元件的变 形转换成某中电量来进行测量压力。常用的有 电阻式、电感式、电容式、霍尔式等。
电测型压力表一般有压力传感器、测量电路和 指示器三部分组成。下面介绍一下霍尔式远传 是压力表。
霍尔式远传是压力表的测量原理是霍尔效应。 有霍尔元件与弹性元件结合在一起构成的霍尔 压力传感器和显示仪表构成。灵敏度高，能远 传指示，但霍尔元件受温度影响较大，稳定性 受工作电流的影响，精度较低，仅能达到一级。
资 金 是 运 动 的价值 ，资金 的价值 是随时 间变化 而变化 的，是 时间的 函数， 随时间 的推移 而增值 ，其增 值的这 部分资 金就是 原有资 金的时 间价值
热电偶与热电阻的选型
根据测温范围选择：200℃以上一般选择热电 偶，200℃以下一般选择热电阻； 根据测量精度选择：对精度要求较高选择热电 阻，对精度要求不高选择热电偶； 根据测量范围选择：热电偶所测量的一般指 “点”温，热电阻所测量的一般指空间平均温 度。 还有,热电阻与热电偶的工作原理本身就 不相同,输出的信号也不一样,热电阻是阻值随 温度的变化而变化，而热电偶输出是毫伏信号.
气体动力(化工)专业知识17- 压力测量仪表的原理及连接方式的认知
划 △ 补偿微压计 ·补偿微压计由一个可上下移动的容器和一个可上下微调静止的容器相连通，
用可动容器的位置变化补偿被测压力引起的静止容器中液位零点变化的液柱压力 计。用于测量非腐蚀性气体的微小压力，负压力及压力差，也可用来校准其它压 力计，可供实验室和计量单位使用。
划 △ 安装注意事项： ·必须保持玻璃管内壁及工作液的纯洁、纯净。不用时、应用纱布或其它遮
盖物遮住管口，以免影响测定准确 ·使用U型管压力计测量前必须注意压力计的最大量度大于或等于被测压力，
以防工作液冲出玻璃管
划 △ 斜管压力计 斜管压力计是一种变形单管压力计，将单管压力计制成斜管，以拉长液柱。
侧； ·压力取源部件的端部不应超出设备或管道的内壁； ·当检测带有灰尘、固体颗粒或沉淀物等浑浊物料的压力时，在垂直和倾斜的
设备和管道上，取源部件应倾斜向上安装，在水平管道上宜顺物料流束成锐角安装 ·当检测温度高于60℃的液体、蒸汽和可凝性气体压力时，就地安装的压力表
的取源部件应带有环形或U型冷凝弯； 在水平和倾斜的管道上安装压力取源部件时，取压点方位应符合下列规定： ·测量气体压力时，在管道的上半部； ·测量液体压力时，在管道的下半部与管道的水平中心线成0~45°夹角范围内 ·测量蒸汽压力时，在管道的上半部，以及下半部与管道水平中心线成0~45°
划 ·原理： 补偿微压计的工作原理：大容器和小容器在无压力作用时，两容器内液位相等，
通过反射镜中指针的实像与虚像尖端恰好接触。但当大小容器内有压差使小容器 液面下降时，指针实像与虚像脱离。转动丝杆使大容器上升，使之重新恰好接触， 大容器液位变化的高度可由标尺读出。 √ 液柱式压力计优缺点：结构简单，使用方便、灵敏度和精确度都高，常用于 校正其它压力计，缺点是反应慢，量程受液柱高度和液体密度限制，只用于测量 微小压力、真空度和差压等。
压力测量仪表

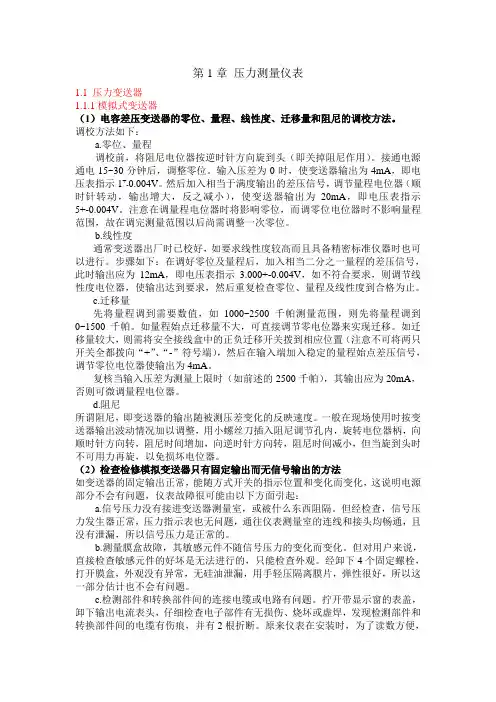

第1章压力测量仪表1.1 压力变送器1.1.1模拟式变送器（1）电容差压变送器的零位、量程、线性度、迁移量和阻尼的调校方法。
调校方法如下：a.零位、量程调校前，将阻尼电位器按逆时针方向旋到头（即关掉阻尼作用）。
接通电源通电15~30分钟后，调整零位。
输入压差为0时，使变送器输出为4mA，即电压表指示1+-0.004V。
然后加入相当于满度输出的差压信号，调节量程电位器（顺时针转动，输出增大，反之减小），使变送器输出为20mA，即电压表指示5+-0.004V。
注意在调量程电位器时将影响零位，而调零位电位器时不影响量程范围，故在调完测量范围以后尚需调整一次零位。
b.线性度通常变送器出厂时已校好，如要求线性度较高而且具备精密标准仪器时也可以进行。
步骤如下：在调好零位及量程后，加入相当二分之一量程的差压信号，此时输出应为12mA，即电压表指示3.000+-0.004V，如不符合要求，则调节线性度电位器，使输出达到要求，然后重复检查零位、量程及线性度到合格为止。
c.迁移量先将量程调到需要数值，如1000~2500千帕测量范围，则先将量程调到0~1500千帕。
如量程始点迁移量不大，可直接调节零电位器来实现迁移。
如迁移量较大，则需将安全接线盒中的正负迁移开关拨到相应位置（注意不可将两只开关全都拨向“+”、“-”符号端），然后在输入端加入稳定的量程始点差压信号，调节零位电位器使输出为4mA。
复核当输入压差为测量上限时（如前述的2500千帕），其输出应为20mA，否则可微调量程电位器。
d.阻尼所谓阻尼，即变送器的输出随被测压差变化的反映速度。
一般在现场使用时按变送器输出波动情况加以调整，用小螺丝刀插入阻尼调节孔内，旋转电位器柄，向顺时针方向转，阻尼时间增加，向逆时针方向转，阻尼时间减小，但当旋到头时不可用力再旋，以免损坏电位器。
（2）检查检修模拟变送器只有固定输出而无信号输出的方法如变送器的固定输出正常，能随方式开关的指示位置和变化而变化，这说明电源部分不会有问题，仪表故障很可能由以下方面引起：a.信号压力没有接进变送器测量室，或被什么东西阻隔。

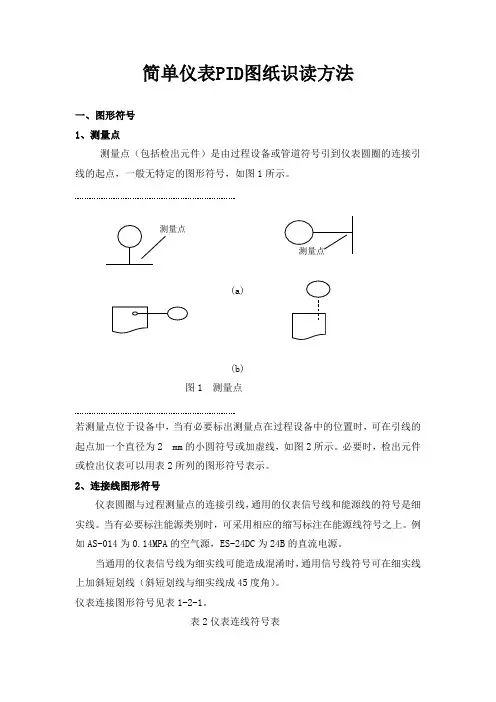

简单仪表PID图纸识读方法
一、图形符号 1、测量点
测量点（包括检出元件）是由过程设备或管道符号引到仪表圆圈的连接引 线的起点，一般无特定的图形符号，如图 1 所示。
测量点
(a)
测量点
(b) 图 1 测量点
若测量点位于设备中，当有必要标出测量点在过程设备中的位置时，可在引线的 起点加一个直径为 2 mm 的小圆符号或加虚线，如图 2 所示。必要时，检出元件 或检出仪表可以用表 2 所列的图形符号表示。 2、连接线图形符号
2．字母“X”未分类，即表中未规定其含义。适用于在设计中一次或有限几次使
用。
3．后续字母确切含义，根据实际需要可以有不同的解释。
4．被测变量的任何第一位字母若与修饰字母 D（差）、F（比）、M（瞬间）、K（变
化频率）、Q（积算、累计）中任何一个组合在一起，则表示另外一种含义的被测
变量。例如 TD1 和 T1 分别表示温差指示和温度指示。
（11）
带手轮的电动 带电动阀门定位器的 带电动阀门定位 薄膜执行机构 电动薄膜执行机构 器的气动薄膜执
行机构 （12）
s R
s R
带人工复位装置的执行机构
带远程复位装置的执行机构（以电磁执行机构为
例）
7、执行机构能源中断是控制位置的图形符号
执行机构能源中断时控制阀位置的图形符号，以带弹簧的薄膜执行机构控
流动方向 A——C 和 D——
B
注：上述图形符号中，若不用箭头、横线表示，也可以在控制阀体下部标注下列
缩写：
FO——能源中断时，开启；
FC——能源中断时，关闭；
FL——能源中断时，保持原位；
FI——能源中断时，任意位置。
表 1-2-7 配管管线图例符号
(五)压力测量仪表

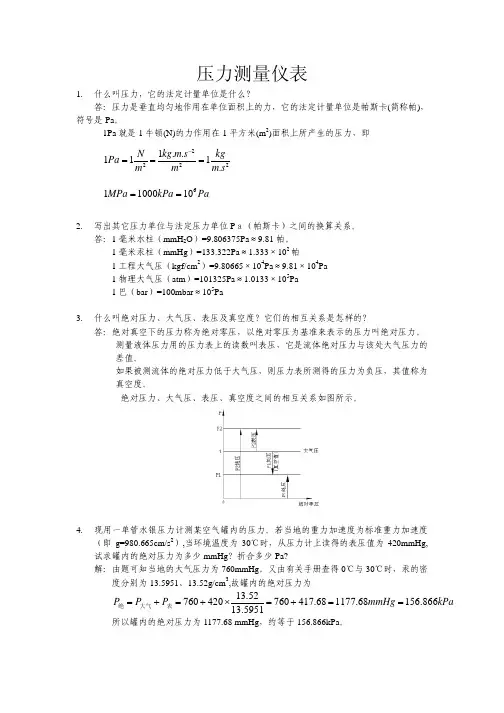

压力测量仪表1. 什么叫压力，它的法定计量单位是什么？答：压力是垂直均匀地作用在单位面积上的力，它的法定计量单位是帕斯卡(简称帕)，符号是Pa 。
1Pa 就是1牛顿(N)的力作用在1平方米(m 2)面积上所产生的压力，即2222.1..111sm kg m s m kg m N Pa ===− Pa kPa MPa 61010001==2. 写出其它压力单位与法定压力单位P ａ（帕斯卡）之间的换算关系。
答：1毫米水柱（mmH 2O ）=9.806375Pa ≈9.81帕。
1毫米汞柱（mmHg ）=133.322Pa ≈1.333×102帕1工程大气压（kgf/cm 2）=9.80665×104Pa ≈9.81×104Pa1物理大气压（atm ）=101325Pa ≈1.0133×105Pa1巴（bar ）=100mbar ≈105Pa3.什么叫绝对压力、大气压、表压及真空度？它们的相互关系是怎样的？答：绝对真空下的压力称为绝对零压，以绝对零压为基准来表示的压力叫绝对压力。
测量液体压力用的压力表上的读数叫表压，它是流体绝对压力与该处大气压力的差值。
如果被测流体的绝对压力低于大气压，则压力表所测得的压力为负压，其值称为真空度。
绝对压力、大气压、表压、真空度之间的相互关系如图所示。
4. 现用一单管水银压力计测某空气罐内的压力。
若当地的重力加速度为标准重力加速度（即g=980.665cm/s 2）,当环境温度为30℃时，从压力计上读得的表压值为420mmHg,试求罐内的绝对压力为多少mmHg ？折合多少Pa?解：由题可知当地的大气压力为760mmHg 。
又由有关手册查得0℃与30℃时，汞的密度分别为13.5951、13.52g/cm 3,故罐内的绝对压力为kPa mmHg P P P 866.15668.117768.4177605951.1352.13420760==+=×+=+=表大气绝所以罐内的绝对压力为1177.68 mmHg ，约等于156.866kPa 。
现场热工仪表安装经验分析——压力测量仪表部分
Ｖ０ １ ． ３ ２ Ｎｏ ． ９
企 业 技 术 开 发
ＴＥＣＨＮＯＬＯＧＩ ＣＡＬ ＤＥＶＥＬＯＰＭＥＮＴ ＯＦ ＥＮＴ ＥＲＰＲＩ Ｓ Ｅ
２ ０ １ ３年 ３月
Ｍａ ｒ ． ２ ０１ ３
现 场 热 工 仪 表 安 装 经验 分 析
— —
压 力测 量仪 表 部 分
１ 现场热工压力测量仪表的安装分析
根据作者多年从事热工仪表安装工作经验 ， 对于现场 热工压力测量仪表的安装主要遵从如此几点步骤。
１ ． １ 询 问和 明 白相关 事 宜
①清楚安装要求 ， 如： 测量介质是什么 ， 温度压力是多 少， 仪表及 引压管路的运行环境怎样 ， 工期要求是到什么 时候 ， 仪表做什么用。 ②施工环境条件如何 ， 工作人员的体力脑力技能是否
员如果不懂得对仪表进行改造安装 ， 那么热工设备就不能 有些不得已产生的地方 ， 应加装放水或排气 阀。 及时和适应情况的变化并最终进行完善调整 ， 如此必然影 对于介质是海水的低压测量 ， 电厂用海水作为凝汽器 响生产的安全 ， 如果进行聘请外边的安装公 司进行安装改 循环水使用 ， 压力不高 ， 但有一定的腐蚀性 ， 至少要用不锈 造， 那么工厂就必然增加不必要的成本 。 因此在电厂热工 钢材料 ， 少用焊 口， 焊 口要厚点 ， 或用适合的所料制品。 维护人员 中培养能够 对仪表进行安装改造拆 除的技术人 测量 高温 的蒸汽时 ， 要考虑是否需要冷凝环节 ， 以免 员 显 的非 常有 必要 。 高温对对环境或仪表造成危险。 如图２ 所示三种安装方法 。
图２三种安装方法
有些热膨胀差大的地方 ， 要 留出膨胀 的ቤተ መጻሕፍቲ ባይዱ地 。 必要时
仪表施工图识读
某装置DCS供电系统接线原理图。
交流 电源
总பைடு நூலகம் 路器
不间断 电源
分断路器
直流稳压电源 （互备份）
直流总电 源开关
熔断器
出线端 子排
二、仪表供气系统
仪表供气装置由空气压缩站、供气管路组成。 空气压缩站由空气压缩机、除油、稳压、干燥再生装置组成。仪表用气
一般为压缩空气，必要时，也可用氮气。
气源主管压力为0.5～2.0MPa，经过每个仪表的过滤器减压阀后，气源 压力稳定到0.14MPa。
M
Xdt
dX dt
M Td
M X 当X H M H 当X H
M X 当X L M L 当X L
M KX
≮
± */*
M -KX
M X1 X 2 .... X n n
M Xb
平均值
转换
A/D D/A P/I R/I
（3）检测仪表图形符号
5 6 7
8 9 10 11 12 13 14
带伴热管道 管内介质流向 进出装置单元的介质流向
装置内图纸连接方向 成套供货设备范围 管道等级分界 异径管道 波纹膨胀节 相界面表示符 管帽
T1 T2
T1图纸号T2管道号
5. 配管配线图形符号 序号 名称
单管向下
单管向上 管束向下 管束向上 管束向下分叉平走 管束向上分叉平走
自动化仪表识图与安装
主讲：王克华
目 录
第10章 自动化仪表施工图识读 第11章 仪表常用安装材料及设备 第12章 自动化仪表安装施工 第13章 防火防爆基础
第14章 防爆电气设备
第15章 自动化仪表供电系统 第16章 仪表接地系统
压力及差压仪表典型安装
40－G2006－0102K 压力及差压仪表典型安装中南电力设计院2006年12月审核: 校对: 编写：目录1 综述2 取源部件3 管路4 阀门5 结束语6 附图摘要：本文结合电厂施工图具体设计，提出详细的压力及差压仪表典型安装图，以指导工程设计。
关键词：压力差压测点仪表安装1、综述电站中压力类仪表测量介质比较多，如水、蒸汽、风、粉、烟、油、空气、酸、碱等，根据测量种类的不同，也即根据被测介质压力和温度参数，应选择不同的取源方式及安装材料，并应满足相关国家规范及行业规范的要求。
对于电站中压力仪表的安装，包括取源部件，管路和阀门三个部分。
2、取源部件对于压力仪表，其取源部件是指测量管路与工艺设备或工艺管道连接时所用的安装部件,不包括检出元件本身，习惯上成为“取压短管”。
对于电站中的压力仪表，其取源装置的制作及安装方式,对将来运行调试会产生比较直接的影响。
本典型设计分册图纸上未表示出取压短管的安装位置，具体施工时可以按如下原则进行：2.1 取源部件应设置在能真实反映被测介质参数，便于维护检修且不易受机械损伤的工艺设备或工艺管道上。
2.2 取源部件不应设置在人孔、看火孔、防爆门及排污门附近。
2.3 当工艺设备或工艺管道需进行防腐、衬胶处理时，所有取源部件均应在工艺设备或管道上预留好，不得在施工现场对已经防腐处理及衬胶的管道进行开孔焊接。
2.4 机组四大管系（主汽、冷再热汽、热再热汽、给水管系）的所有安装取源部件的开孔位置均宜在管系制作中预留好，不宜在施工现场开孔设置。
2.5 高压管道上的取源部件，不宜设置在管道的焊缝或热影响区内，取源部件与管道焊缝之间以及两个取源部件开孔之间的距离，应大于管道外径且不小于200mm。
2.6 压力取源部件和测温元件在同一管段上邻近装设时，按介质流向，前者应在后者的上游。
2.7 压力取源部件应设置在介质流速稳定的管段上，不应设置在有涡流的地方。
2.8 压力取源部件与管道上调节阀的距离：上游侧应大于2D；下游侧应大于5D （D为工艺管道内径）。
