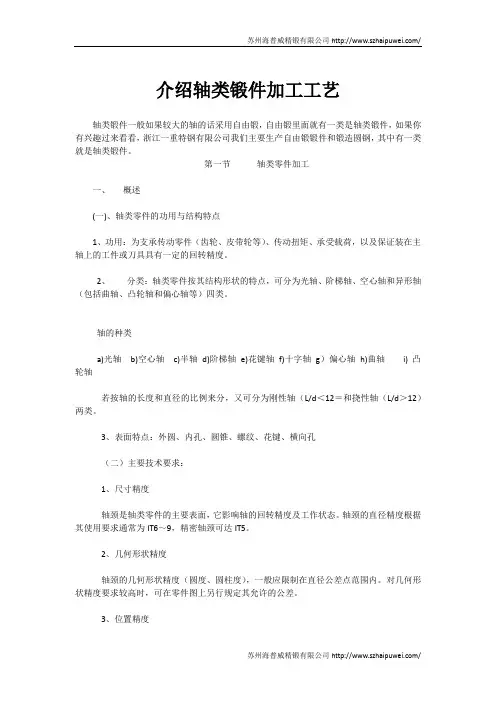

介绍轴类锻件加工工艺
介绍轴类锻件加工工艺轴类锻件一般如果较大的轴的话采用自由锻，自由锻里面就有一类是轴类锻件，如果你有兴趣过来看看，浙江一重特钢有限公司我们主要生产自由锻锻件和锻造圆钢，其中有一类就是轴类锻件。
第一节轴类零件加工一、概述(一)、轴类零件的功用与结构特点1、功用：为支承传动零件（齿轮、皮带轮等）、传动扭矩、承受载荷，以及保证装在主轴上的工件或刀具具有一定的回转精度。
2、分类：轴类零件按其结构形状的特点，可分为光轴、阶梯轴、空心轴和异形轴（包括曲轴、凸轮轴和偏心轴等）四类。
轴的种类a)光轴b)空心轴c)半轴d)阶梯轴e)花键轴f)十字轴g）偏心轴h)曲轴i) 凸轮轴若按轴的长度和直径的比例来分，又可分为刚性轴（L/d＜12＝和挠性轴（L/d＞12）两类。
3、表面特点：外圆、内孔、圆锥、螺纹、花键、横向孔（二）主要技术要求：1、尺寸精度轴颈是轴类零件的主要表面，它影响轴的回转精度及工作状态。
轴颈的直径精度根据其使用要求通常为IT6～9，精密轴颈可达IT5。
2、几何形状精度轴颈的几何形状精度（圆度、圆柱度），一般应限制在直径公差点范围内。
对几何形状精度要求较高时，可在零件图上另行规定其允许的公差。
3、位置精度主要是指装配传动件的配合轴颈相对于装配轴承的支承轴颈的同轴度，通常是用配合轴颈对支承轴颈的径向圆跳动来表示的；根据使用要求，规定高精度轴为0.001～0.005mm，而一般精度轴为0.01～0.03mm。
此外还有内外圆柱面的同轴度和轴向定位端面与轴心线的垂直度要求等。
4．表面粗糙度根据零件的表面工作部位的不同，可有不同的表面粗糙度值，例如普通机床主轴支承轴颈的表面粗糙度为Ra0.16～0.63um，配合轴颈的表面粗糙度为Ra0.63～2.5um，随着机器运转速度的增大和精密程度的提高，轴类零件表面粗糙度值要求也将越来越小。
(三)、轴类零件的材料和毛坯合理选用材料和规定热处理的技术要求，对提高轴类零件的强度和使用寿命有重要意义，同时，对轴的加工过程有极大的影响。
数控机床轴类零件加工工艺分析的毕业设计
数控机床轴类零件加工工艺分析的毕业设计一、引言数控机床轴类零件是制造业中常见的零部件之一，其制作过程对零件的质量和性能有着至关重要的影响。
本毕业设计旨在通过对数控机床轴类零件加工工艺的分析与研究，提出一种适用于轴类零件加工的工艺方案，以提高加工效率和零件质量。
二、加工工艺分析1.材料选择：轴类零件通常采用钢材料，如45钢、40Cr钢等。
材料的选择应根据零件的使用要求、受力情况和表面要求等进行确定。
2.工艺路线：对于轴类零件的加工，一般可采用车削、切割、铣削等工艺。
具体的工艺路线应根据零件的形状特点、工艺要求和机床的能力等确定。
3.外形加工：轴类零件的外形加工一般采用车削工艺。
先进行粗加工，然后进行精加工。
车削时要注意刀具的选择、进给速度和切削深度的控制，以确保零件的精度和表面质量。
4.内孔加工：对于具有内孔的轴类零件，在加工过程中可以采用钻削、铰削、镗削等工艺。
在内孔加工时，要注意刀具的选择和冷却液的使用，以防止刀具磨损和加工过程中的热变形。
5.表面处理：轴类零件的表面处理包括磨削、抛光、镀铬等工艺。
这些工艺可以提高零件的表面质量和耐磨性，同时还可以实现美观的外观效果。
三、工艺方案设计与分析1.工艺路线设计：根据轴类零件的形状特点和工艺要求，设计合理的工艺路线，确定每道工序的加工方法和顺序。
在设计工艺路线时，要考虑到加工效率、加工精度和零件变形等因素。
2.工艺参数确定：根据材料的性质和加工要求，确定合适的切削参数，如切削速度、进给速度和切削深度等。
在确定工艺参数时，要充分考虑刀具的耐用性和加工质量的要求。
3.设备选择：根据工艺路线和工艺参数的要求，选择合适的数控机床设备。
设备的选择应考虑到加工范围、加工精度和生产效率等因素。
4.工艺试验分析：在进行实际加工前，进行工艺试验，验证设计的工艺方案的可行性和有效性。
根据试验结果，对工艺进行优化和调整，以提高加工效率和零件质量。
四、结论通过对数控机床轴类零件加工工艺的分析与研究，我们可以得出以下结论：1.合理的工艺路线设计和工艺参数确定对于零件的加工质量和生产效率具有重要影响；2.合适的设备选择能够提高零件的加工精度和生产效率；3.工艺方案设计和工艺试验分析是确保零件加工质量和提高生产效率的重要环节。
轴类零件数控车削工艺分析与数控加工编程
轴类零件数控车削工艺分析与数控加工编程轴类零件是现代机械制造中常见的零件，如汽车、航空航天、医疗器械等都需要大量的轴类零件进行配套或制造。
而数控车削技术则成为现代机械加工中不可或缺的一部分。
本文将对轴类零件数控车削工艺分析与数控加工编程进行探讨。
一、轴类零件数控车削工艺分析轴类零件的数控车削工艺分析一般包含以下步骤：1.确定数控车床具有的切削方式、加工精度、切削力等参数，并根据零件的形状、材质、尺寸、加工要求等因素进行合理的物理和力学计算。
例如，确定刀具形状、尺寸、转速、进给速度、切削深度等参数。
2.根据零件的位置、尺寸、形状，在物理模拟软件中创建出数控车床的运动轨迹，考虑到切削刀具的运动方式和方向，进行模拟，最终确定出零件的加工路径和时间。
3.对加工过程中可能出现的情况进行分析，如与夹具的定位方式、刀具铣削、切削时产生的变形、热变形等等。
合理地安排零件的夹紧方式、切削序列、切削深度、冷却液的选用等可以有效地解决这些问题。
4.根据数控车床的操作系统、工艺软件、控制程序等工具，进行加工参数的优化调整，并通过使用高级生产规划和编程软件进行数字化的编程。
因此，需要进行合理的数学建模和编程，以尽可能准确地模拟加工过程，得到最优的零件加工结果。
二、轴类零件数控加工编程轴类零件的数控加工编程一般分为以下步骤：1.建立数控程序文件创建一个程序文件，包含零件的几何形状、工艺参数、机床坐标系、刀具的选择等信息。
基于上述信息，编写出加工过程的程序并进行验证。
2.定义坐标系根据零件的尺寸和几何形状，确定机床坐标系的原点和方向，并定义切削轴、进给轴、过渡轴等参数。
3.创建加工路径根据前面的工艺分析结果，创建加工路径。
路径的创建过程包括切削路径、圆弧插入方式、切削深度和过渡点等因素的微调和优化。
4.选择和优化刀具根据零件的材质、形状、切削路径等因素，选择最适的刀具，并设置切削速度、进给速度、切削深度、铣削长度等参数来优化切削效果。
毕业设计——轴套的加工工艺分析
轴套的加工工艺分析【摘要】轴套类零件是机器中经常遇到的典型零件之一。
它主要用来支承传动零部件，传递扭矩和承受载荷。
轴套类零件是旋转体零件，其长度大于直径，一般由同心轴的外圆柱面、圆锥面、内孔和螺纹及相应的端面所组成。
本文是对典型轴套类零件加工技术的应用及数控加工的工艺性分析。
【关键词】：工艺分析，加工程序，切削用量，公差目录引言 (1)一、零件工艺分析 (1)（一）零件的分析 (1)二、毛坯的选择 (3)（一）毛坯的种类 (3)（二）选择毛坯的原则 (3)三、数控加工工艺分析 (4)（一）定位基准的确定 (4)（二）工艺路线的拟订 (5)（三）机床设备与工艺装备的选择 (6)（四）加工阶段的划分 (7)（五）工序的划分 (8)（六）工序顺序的安排 (8)总结 (12)参考文献 (22)谢辞....................................................................................................................错误!未定义书签。
引言毕业设计是专业教学工作的重要组成部分和教学过程中的重要实际性环节。
毕业设计的目的是：通过设计，培养我们综合运用所学的基础理论知识，专业理论知识和一些相关软件的学习，去分析和解决本专业范围内的一般工程技术问题的能力，培养我们建立正确的工艺设计思维，学会查找工具书，掌握数控工艺设计的一般程序，规范和方法。
本次设计选择的课题为轴套零件的车削加工工艺设计及其数控加工程序编制（如图1）。
这次毕业设计让我们对机械制图的基础知识有了进一步的了解，同时也为我们从事绘图工作奠定了一个良好的基础。
并锻炼了自己的动手能力，达到了学以致用的目的。
它是一次专业技能的重要训练和知识水平的一次全面体验，是学生毕业资格认定的重要依据，同时也为我们将来走向工作岗位奠定了必要的理论基础和实践经验。
数控加工工艺大作业典型轴类零件的数控加工工艺设计.doc
目录1.零件图工艺分析2设备选择3确定零件的定位基准和装夹方式4确定加工顺序及进给路线5刀具的选择6确定切削用量7填写数控加工工艺文件轴类零件的数控加工工艺的编制及加工图1.零件图工艺分析零件车削工艺分析如图1-1所示，零件材料处理为：45钢，下面对该零件进行数控车削工艺分析。
零件如图：图1-1 零件图1．1数控加工工艺基本特点数控机床加工工艺与普通机床加工原则上基本相同，但数控机床是自动进行加工，因而有如下特点：①数控加工的工序内容比普通机床的加工内容复杂，加工的精度高，加工的表面质量高，加工的内容较丰富。
②数控机床加工程序的编制比普通机床工艺编制要复杂些。
这是因为数控机床加工存在对刀、换刀以及退刀等特点，这都无一例外的变成程序内容，正是由于这个特点，促使对加工程序正确性和合理性要求极高，不能有丝毫的差错。
否则加工不出合格的零件。
在编程前我们一定要对零件进行工艺分析，这是必不可少的一步，如图1-1我要对该零件进行精度分析，选择加工方法、拟定加工方案、选择合理的刀具、确定切削用量。
该零件由螺纹、圆柱、圆锥、圆弧等表面组成。
可控制球面形状精度、30°的锥度等要求。
经上面的分析，我可以采用以下工艺措施：（1）为便于装夹，为了保证工件的定位准确、稳定，夹紧方面可靠，支撑面积较大，零件的左端是最大直径圆柱ф85mm，中段的圆柱ф80mm。
右端是螺纹，应先装夹毛坯加工出左端圆弧及圆柱ф85mm、ф80mm调头装夹ф80mm的圆柱加工右端螺纹、圆柱及锥面，毛坯选ф85×350mm。
1.2设备选择根据该零件的外形是轴类零件，只有在数控车床上加工才能保证其加工的尺寸精度和表面质量。
我选择在本校的数控机床HNC-CK6140加工该零件。
1.3确定零件的定位基准和装夹方式1.3.1粗基准选择原则（1）为了保证不加工表面与加工表面之间的位置要求，应选不加工表面作粗基准。
（2）合理分配各加工表面的余量，应选择毛坯外圆作粗基准。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
典型轴类零件的加工分析
摘要：轴类零件是机器中经常遇到的典型零件之一。
台阶轴的加工工艺较为典型，反映了轴类零件加工的大部分内容与基本规律。
文章以圆锯机的轴为例，介绍一般台阶轴的加工工艺。
关键词：典型轴；零件；加工工艺
1 零件图分析
从零件图上看，该零件是细长轴典型的零件，结构比较简单，其主要加工的面有ф30、ф44、ф45、ф55的外圆柱面，图中所给的尺寸精度高，大部分是it6级；粗糙度方面表现在键槽两侧面、ф44外圆柱面为ra3.2um、ф30、ф44的外圆柱面为ra1.6um，φ55外圆柱面为ra0.8um，其余为ra6.3um，要求不高；位置要求较严格，表现在ф30外圆柱面对ф44、ф55外圆轴线的跳动量为0.05mm，ф55外圆柱面对ф44、ф30外圆轴线的跳动为0.03mm，键槽对ф55外圆轴线的对称度为0.03mm；热处理方面需要调质处理，到
hbs240-300，保持均匀。
机床：车床 ca6140、万能外圆磨床 m1432a、铣床
工装：鸡心夹头、跟刀架、硬质合金顶尖
刀具：90°外圆车刀、刀宽为3mm的切断刀、60°外螺纹车刀、钻头、铣刀、砂轮
2 毛坯的分析和选择
毛坯种类的选择决定与零件的实际作用，材料、形状、生产性质以及在生产中获得可能性，毛坯的制造方法主要有以下几种：（1）
型材；（2）锻造；（3）铸造；（4）焊接；（5）其他毛坯。
该轴材料为45钢，因其属于一般传动轴，故选45钢可满足其要求。
本例传动轴属于中、小传动轴，并且各外圆直径尺寸相差不大，故选择ф60mm的热轧圆钢作毛坯。
3 确定主要表面的加工方法
轴大都是回转表面，主要采用车削与外圆磨削成形。
由于该轴ф30、ф44、ф45、ф55的外圆柱面的公差等级（it6）较高，表面粗糙度ra值（ra=0.8um）较小，故车削后还需磨削。
外圆表面的加工方案可为：粗车→半精车→磨削。
4 定位基准的选择
由于该圆锯轴的几个主要配合表面及轴肩面对基准轴线a-b均有径向跳动和对称的要求，它又是实心轴，所以应选择两端中心孔为基准，采用双顶尖装夹方法，使零件基准重合，统一，以便保证零件的技术要求。
中心孔加工采用三爪自定心卡盘装夹毛坯外圆，车端面、钻中心孔。
但必须注意，一般不能用毛坯外圆装夹两次钻两端中心孔，而应该以毛坯外圆作粗基准，先加工一个端面，钻中心孔，车出一端外圆；然后以已车过的外圆作基准，用三爪自定心卡盘装夹（有时在上工步已车外圆处搭中心架），车另一端面，钻中心孔。
如此加工中心孔，才能保证两中心孔同轴。
5 加工阶段的划分及注意事项
5.1 加工阶段划分
对于那些加工质量要求较高或较复杂的零件，通常将整个工艺路线划分为粗加工阶段、半精加工阶段、精加工阶段、光整加工阶段等。
5.2 加工注意事项
为减少加工时换刀时间及装夹工件时间，同根轴上所有圆角半径、倒角尺寸、退刀槽宽度应尽可能统一。
当轴上有两个以上键槽时，应置于轴的同一条母线上，以便一次装夹后就能加工。
轴上的某轴段需磨削时，应留有砂轮的越程槽；需切制螺纹时，应留有退刀槽。
为去掉毛刺，利于装配，轴端应倒角。
6 确定加工尺寸和切削用量
粗车加工余量可选用1mm，半精车余量可选用1mm，圆锯轴磨削余量可取0.5mm。
车削用量的选择，单件、小批量生产时，可根据加工情况由工人确定；一般可由《机械加工工艺手册》或《切削用量手册》中选取。
7 检验
检验是确保轴类零件加工质量的一个重要环节。
轴类零件的检验包括精度和表面质量检验两个方面，检精度检验包括尺寸精度、位置精度、形状精度等项目；表面质量检验包括表面粗糙度和表面力学物理性能检验。
检验分工序检验和成品检验。
工序检验可以检查出工序中存在的问题，便于及时纠正并监督工艺过程的正常进行，工序检验一般安排在：关键工序或工时较长的工序前后；零件转换车间前后，特别是进行热处理工序的前后；各加工阶段的前后，在
粗加工后精加工前，精加工后精密加工前。
成品检验则是在零件全部加工完毕后进行，通过检验可以确定零件是否达到设计要求，检验各个项目的依据是零件图。
检验的步骤和方法如下：
（1）外圆柱面尺寸精度的检验
尺寸精度可采用通用量具：钢直尺、游标卡尺、千分尺、卡钳、百分表及深度游标卡尺等检验工具来测量轴径和轴长。
（2）形状位置公差的检验
用跳动测量仪对外圆柱表面ф30、ф45两处进行位置公差检验。
（3）表面粗糙度的检验
表面粗糙度的测量方法，常用的有比较法、光切法、干涉法和感触法。
（4）热处理硬度的检验
布氏硬度的测定原理是用一定大小的试验力f（n），把直径为d （mm）的淬火钢球或硬质合金球压入被测金属的表面，保持规定时间后卸除试验力，用读数显微镜测出压痕平均直径d（mm），然后按公式求出布氏硬度hb值，或者根据d从已备好的布氏硬度表中查出hb值。
参考文献
[1]赵家齐.机械制造工艺课程设计指导书[m].哈尔滨：哈尔滨工业大学出版社，2009.
[2]王绍俊.机械制造工艺设计手册[m].哈尔滨：哈尔滨工艺大学
出版社，2008.
作者简介：田传志（1967，4-），男，籍贯：黑龙江齐齐哈尔学历：大专职称：工程师研究方向：技术管理。
