风电塔筒制作流程

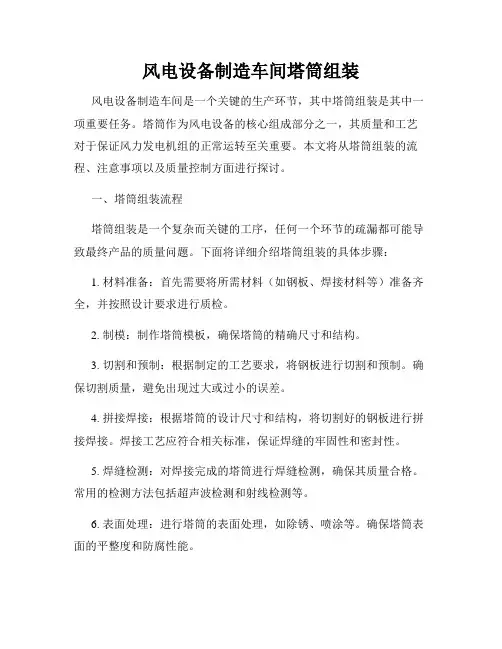

风电设备制造车间塔筒组装
风电设备制造车间塔筒组装风电设备制造车间是一个关键的生产环节，其中塔筒组装是其中一项重要任务。
塔筒作为风电设备的核心组成部分之一，其质量和工艺对于保证风力发电机组的正常运转至关重要。
本文将从塔筒组装的流程、注意事项以及质量控制方面进行探讨。
一、塔筒组装流程塔筒组装是一个复杂而关键的工序，任何一个环节的疏漏都可能导致最终产品的质量问题。
下面将详细介绍塔筒组装的具体步骤：1. 材料准备：首先需要将所需材料（如钢板、焊接材料等）准备齐全，并按照设计要求进行质检。
2. 制模：制作塔筒模板，确保塔筒的精确尺寸和结构。
3. 切割和预制：根据制定的工艺要求，将钢板进行切割和预制。
确保切割质量，避免出现过大或过小的误差。
4. 拼接焊接：根据塔筒的设计尺寸和结构，将切割好的钢板进行拼接焊接。
焊接工艺应符合相关标准，保证焊缝的牢固性和密封性。
5. 焊缝检测：对焊接完成的塔筒进行焊缝检测，确保其质量合格。
常用的检测方法包括超声波检测和射线检测等。
6. 表面处理：进行塔筒的表面处理，如除锈、喷涂等。
确保塔筒表面的平整度和防腐性能。
7. 组装调试：将各焊接好的塔筒部件进行组装，并进行适当的调试，检查各部件之间的配合情况。
8. 质检验收：对组装完成的塔筒进行质量验收，确保其质量符合技术要求和标准。
二、注意事项1. 工艺操作规范：进行塔筒组装之前，工作人员必须熟悉工艺操作规范，并按照规范执行。
遵守操作规程可以最大程度地避免操作失误和质量问题。
2. 焊接质量控制：焊接是塔筒组装的核心环节，焊接质量的好坏直接影响到塔筒的使用寿命和安全性。
因此，必须严格执行焊接工艺流程和质量控制标准，确保焊接质量。
3. 塔筒尺寸精确性：塔筒作为风电设备的核心组件之一，其尺寸的精确度对于整个设备的运行稳定性至关重要。
在组装过程中，对塔筒尺寸的测量和控制必须非常严格，避免尺寸误差对设备性能的影响。
4. 安全生产：在塔筒组装过程中，必须加强安全意识，严格执行安全操作规程，确保工人的人身安全和设备安全。
风力发电机塔筒的加工工艺流程
风力发电机塔筒的加工工艺流程
风力发电机塔筒的加工工艺流程可以分为以下几个步骤：
1. 材料准备：选择合适的材料，一般使用钢材。
2. 切割：根据设计要求，将材料切割成合适的长度。
3. 焊接：将切割好的材料进行焊接，将多个零件连接成整体。
4. 受热处理：对焊接后的塔筒进行受热处理，以获得所需的材料性能。
5. 加工：对焊接后的塔筒进行加工，包括钻孔、铣削、车削等工序，以达到设计要求。
6. 表面处理：对加工后的塔筒进行除锈、喷漆等表面处理，以提高耐候性和美观度。
7. 装配：将加工好的各个部件进行装配，包括组装塔身、安装塔座等。
8. 检验：对装配好的风力发电机塔筒进行严格的检验，包括材料检验、尺寸检验、焊接检验等。
9. 质量控制：对加工过程中的各个环节进行质量控制，确保塔筒的质量和安全性。
10. 包装和运输：将加工好的风力发电机塔筒进行包装和运输，
以确保在运输过程中不受损坏。
以上是风力发电机塔筒的加工工艺流程的一般步骤，具体的流程可能会因制造厂家和项目要求而略有差异。
风电塔筒项目施工方案
风电塔筒项目施工方案1. 项目简介风电塔筒项目是指对风电塔筒的施工工作，该项目旨在完成风电塔筒的建设，使其能够满足风力发电场的需求。
本文档将详细介绍风电塔筒项目的施工方案。
2. 施工流程风电塔筒项目的施工流程包括以下几个主要步骤：2.1 基础建设在开始风电塔筒的施工之前，需要进行基础建设工作。
这包括对塔筒建设区域进行勘测、平整土地、建设临时设施等。
2.2 材料准备在进行风电塔筒的施工之前，需要准备好所需的材料。
这包括钢材、混凝土、固定设备等。
确保材料的质量和数量满足施工要求。
2.3 塔筒组装塔筒组装是风电塔筒项目的核心工作。
将事先准备好的钢材进行焊接和组装，按照设计要求组装成塔筒的形状。
同时，需要使用固定设备将塔筒固定在基础上，确保其稳定性。
2.4 补强工作塔筒组装完成后，需要进行补强工作。
这包括对塔筒进行防锈处理、加强焊缝的质量、检查塔筒的整体稳定性等。
2.5 安全检查在整个施工过程中，需要进行多次安全检查。
确保施工过程中各项安全措施的有效执行，预防事故的发生。
2.6 完工验收当风电塔筒的施工工作完成后，需要进行完工验收。
对施工质量进行检查，确保风电塔筒的稳定性和安全性达到设计要求，才能交付使用。
3. 施工要点在风电塔筒项目的施工过程中，需要注意以下几个要点：3.1 施工质量控制在施工过程中，需要严格按照设计要求进行施工，确保施工质量。
特别是对于焊接工艺和焊缝质量的控制，要进行严格检查和把控。
3.2 安全管理在整个施工过程中，安全管理是非常重要的。
必须制定详细的安全措施和操作规程，确保施工过程中人员和设备的安全。
3.3 进度控制风电塔筒项目的施工周期较长，需要合理控制施工进度。
通过详细的计划和进度跟踪，确保施工按时完成。
3.4 资源管理在施工过程中，需要合理管理各种资源，包括人力、物资和设备等。
确保资源的充足和有效利用。
4. 施工安全注意事项在风电塔筒项目的施工过程中，需要注意以下安全事项：•使用安全防护设备，包括头盔、安全带等，确保工人的人身安全。
风电塔筒
风电塔筒风电塔筒就是风力发电的塔杆，在风力发电机组中主要起支撑作用，同时吸收机组震动。
风电塔筒风电塔筒的生产工艺流程一般如下：数控切割机下料，厚板需要开坡口，卷板机卷板成型后，点焊，定位，确认后进行内外纵缝的焊接，圆度检查后，如有问题进行二次较圆，单节筒体焊接完成后，采用液压组对滚轮架进行组对点焊后，焊接内外环缝，直线度等公差检查后，焊接法兰后，进行焊缝无损探伤和平面度检查，喷砂，喷漆处理后，完成内件安装和成品检验后，运输至安装现场。
风塔焊接生产线及装备- 无锡罗尼威尔机械设备有限公司 -无锡罗尼威尔机械设备有限公司---------高效自动化风塔焊接生备的引领者基于整合国内外风塔焊接生产线的成功经验和成熟技术的整厂生产工艺；基于对风塔制造整厂各工艺环节的深刻理解和认知；基于已经为国内外众多风塔制造商提供各类生产线及装备的成功案例；我们可为您提供：1、风电塔筒焊接生产线的整厂工艺流程设计规划服务；2、风电塔筒焊接生产线的整厂设备制造安装调试培训服务；3、风电塔筒焊接生产线的整厂设备长期完善的售后服务；客户应用场焊接生产线整厂工艺流程：板材下料切割及坡口加工：数控切割下料坡口加工板材卷制：进口卷板国产卷板机单节塔筒焊接及底法兰焊接：单节塔筒内外纵缝焊接底法兰焊多节塔筒组对焊接生产线：塔筒组对焊接生产线塔筒多统塔筒内环埋弧自动焊接塔筒外环埋弧自塔筒喷砂喷漆系统：塔筒喷砂滚轮架滚轮架焊接滚轮架焊接滚轮架主要用于圆柱形筒体的焊接、打磨、衬胶及装配，有自调式、可调式及平车式、倾斜式、防窜式、移动式等多种结构形式。
可根据客户的需求选择结构，也可为客户设计制造各种特制专用滚轮架。
1.自调式滚轮架主要技术参数：规格型号最大承载重量(t) 使用工件范围(mm) 滚轮直径与宽度（橡胶轮）(mm) 电机功率(kw) 滚轮线速度(m/min)HGZ5 5 ￠250-2300 250×100 0.75 0.1-1 采用交流变频无级调速HGZ10 10 ￠320-2800 300×120 1.1 HGZ2020￠500-3500350×120 1.5 HGZ40 40 ￠600-4200 400×120 3 HGZ60 60 ￠750-4800 450×120 4 HGZ8080￠850-5000500×1204HGZ100 100 ￠1000-5500 500×120 5.5 HGZ150 150 ￠1000-6500 550×120 5.5 HGZ200200￠1000-6500 550×1207.52.可调式滚轮架规格型号最大承载重量(t) 使用工件范围(mm)滚轮直径与宽度（橡胶轮）(mm) 间距调节方式电机功率(kw) 滚轮线速度(m/min)橡胶轮金属轮 HGK5 5 ￠250-2300 ￠250×100 / 手动丝杆可调或螺钉分档可调2×0.37 0.1-1采用交流变 频无级调速 HGK10 10 ￠320-2800 ￠300×120 / 2×0.55 HGK20 20 ￠500-3500 ￠350×120 / 2×1.1 HGK40 40 ￠600-4200 ￠400×120 / 2×1.5 HGK60 60 ￠750-4800 ￠450×120 / 2×2.2 HGK80 80 ￠850-5000 ￠500×120 / 螺钉分档可调2×3HGK100 100 ￠1000-5500 ￠500×120×2/ 2×4 HGK150 150 ￠1100-6000 ￠500×120×3/2×4HGK250 250 ￠1100-7500 / ￠660×2602×5.5 HGK400 400 ￠1100-7500 / ￠750×3202×7.5 HGK500 500￠1100-7500/￠750×4002×113.其它滚轮架可定制100T-500T防窜动滚轮架可根据用户要求定制各种非标滚轮架批量出口的滚轮架（出口）4．滚轮架在客户现场应用场景高效化自动组对焊接中心自动化焊接中心由焊接操作机、焊接电源及焊接滚轮架或焊接变位机配套组合而成，我们在特别配合筒体液压自动组对滚轮架、自动化焊接核心部件（例如：焊缝跟踪器、电弧高度控制器等）、并采用更加高效的国外先进焊接电源就可形成结构更加稳固、组对效率大幅提高、性能更加可靠、焊接效率极大提升的高效化自动组对焊接中心，该系统可广泛应用于锅炉、压力容器、石油石化、冶金建设、制冷设备、工程机械、船舶制造、电力建设等行业中各种焊缝及其它圆筒形构件的内外纵缝和环缝的焊接。
风电塔筒制造工艺
目录1. 塔筒制造工艺流程图2. 制造工艺3. 塔架防腐4. 吊装5. 运输、塔架制造工艺流程图（一）基础段工艺流程图1. 基础筒节：H原材料入厂检验f R材料复验f R数控切割下料（包括开孔）f 尺寸检验—R加工坡口f卷圆f R校圆f 100%UT检测。
2. 基础下法兰：H原材料入厂检验f R材料复验f R数控切割下料f R法兰拼缝焊接f H 拼缝100%UT检测f将拼缝打磨至与母材齐平f热校平（校平后不平度w 2mm）f H拼缝再次100%UT检测f加工钻孔f与筒节焊接f H角焊缝100%UT检测f 校平（校平后不平度w 3mm）f角焊缝100%磁粉检测。
3. 基础上法兰：外协成品法兰f H入厂检验及试件复验f与筒节组焊f 100%UT 检测f H 平面检测。
4. 基础段组装：基础上法兰与筒节部件组焊f 100UT%检测f H平面度检测f划好分度线组焊挂点f整体检验f喷砂f防腐处理f包装发运。
（二）塔架制造工艺流程图1. 筒节：H原材料入厂检验f R材料复验f钢板预处理f R数控切割下料f尺寸检验f R 加工坡口f卷圆f R组焊纵缝f R校圆f 100%UT检测。
2. 顶法兰：成品法兰f H入厂检验及试件复验f与筒节组焊f 100%UT检测f平面度检测f二次加工法兰上表面（平面度超标者）。
3. 其余法兰：成品法兰f H入厂检验及试件复验f与筒节组焊f 100%UT检测f 平面度检测。
4. 塔架组装：各筒节及法兰短节组对f R检验f R焊接f 100%UT检测f R检验f H划出内件位置线f H检验f组焊内件f H防腐处理f内件装配f包装发运。
二、塔架制造工艺（一）工艺要求：1.焊接要求（1 ）筒体纵缝、平板拼接及焊接试板，均应设置引、收弧板。
焊件装配尽量避免强行组装及防止焊缝裂纹和减少内应力，焊件的装配质量经检验合格后方许进行焊接。
（2）塔架筒节纵缝及对接环缝应采用埋弧自动焊，应采取双面焊接，内壁坡口焊接完毕后，外壁清根露出焊缝坡口金属，清除杂质后再焊接，按相同要求制作筒体纵缝焊接试板，产品焊接试板的厚度范围应是所代表的工艺评定覆盖的产品厚度范围，在距筒体、法兰及门框焊约50mm处打上焊工钢印，要求涂上防腐层也能清晰看到；（3）筒节纵环焊缝不允许有裂纹、夹渣、气孔、未焊透、未融合及深度＞0.5mm 的咬边等缺陷，焊接接头的焊缝余高h 应小于焊缝宽度10%;（4）筒节用料不允许拼接，相邻筒节纵焊缝应尽量错开180度，筒节纵焊缝置于法兰两相邻两螺栓孔之间。
风电塔筒制造工艺课件
目录1.塔筒制造工艺流程图2.制造工艺3.塔架防腐4.吊装5.运输一、塔架制造工艺流程图（一）基础段工艺流程图1.基础筒节：H原材料入厂检验→R材料复验→R数控切割下料（包括开孔）→尺寸检验→R加工坡口→卷圆→R校圆→100%UT检测。
2.基础下法兰：H原材料入厂检验→R材料复验→R数控切割下料→R法兰拼缝焊接→H拼缝100%UT检测→将拼缝打磨至与母材齐平→热校平（校平后不平度≤2mm）→H拼缝再次100%UT检测→加工钻孔→与筒节焊接→H角焊缝100%UT检测→校平（校平后不平度≤3mm）→角焊缝100%磁粉检测。
3.基础上法兰：外协成品法兰→H入厂检验及试件复验→与筒节组焊→100%UT 检测→H平面检测。
4.基础段组装：基础上法兰与筒节部件组焊→100UT%检测→H平面度检测→划好分度线组焊挂点→整体检验→喷砂→防腐处理→包装发运。
（二）塔架制造工艺流程图1.筒节：H原材料入厂检验→R材料复验→钢板预处理→R数控切割下料→尺寸检验→R加工坡口→卷圆→R组焊纵缝→R校圆→100%UT检测。
2.顶法兰：成品法兰→H入厂检验及试件复验→与筒节组焊→100%UT检测→平面度检测→二次加工法兰上表面（平面度超标者）。
3.其余法兰：成品法兰→H入厂检验及试件复验→与筒节组焊→100%UT检测→平面度检测。
4.塔架组装：各筒节及法兰短节组对→R检验→R焊接→100%UT检测→R检验→H划出内件位置线→H检验→组焊内件→H防腐处理→内件装配→包装发运。
二、塔架制造工艺（一）工艺要求：1.焊接要求（1）筒体纵缝、平板拼接及焊接试板，均应设置引、收弧板。
焊件装配尽量避免强行组装及防止焊缝裂纹和减少内应力，焊件的装配质量经检验合格后方许进行焊接。
（2）塔架筒节纵缝及对接环缝应采用埋弧自动焊，应采取双面焊接，内壁坡口焊接完毕后，外壁清根露出焊缝坡口金属，清除杂质后再焊接，按相同要求制作筒体纵缝焊接试板，产品焊接试板的厚度范围应是所代表的工艺评定覆盖的产品厚度范围，在距筒体、法兰及门框焊约50mm处打上焊工钢印，要求涂上防腐层也能清晰看到；（3）筒节纵环焊缝不允许有裂纹、夹渣、气孔、未焊透、未融合及深度>0.5mm 的咬边等缺陷，焊接接头的焊缝余高h应小于焊缝宽度10%;（4）筒节用料不允许拼接，相邻筒节纵焊缝应尽量错开180度，筒节纵焊缝置于法兰两相邻两螺栓孔之间。
风电塔筒制造工艺
目录1.塔筒制造工艺流程图2.制造工艺3.塔架防腐4.吊装5.运输一、塔架制造工艺流程图（一）基础段工艺流程图1.基础筒节：H原材料入厂检验→R材料复验→R数控切割下料（包括开孔）→尺寸检验→R加工坡口→卷圆→R校圆→100%UT检测。
2.基础下法兰：H原材料入厂检验→R材料复验→R数控切割下料→R法兰拼缝焊接→H拼缝100%UT检测→将拼缝打磨至与母材齐平→热校平（校平后不平度≤2mm）→H拼缝再次100%UT检测→加工钻孔→与筒节焊接→H角焊缝100%UT检测→校平（校平后不平度≤3mm）→角焊缝100%磁粉检测。
3.基础上法兰：外协成品法兰→H入厂检验及试件复验→与筒节组焊→100%UT 检测→H平面检测。
4.基础段组装：基础上法兰与筒节部件组焊→100UT%检测→H平面度检测→划好分度线组焊挂点→整体检验→喷砂→防腐处理→包装发运。
（二）塔架制造工艺流程图1.筒节：H原材料入厂检验→R材料复验→钢板预处理→R数控切割下料→尺寸检验→R加工坡口→卷圆→R组焊纵缝→R校圆→100%UT检测。
2.顶法兰：成品法兰→H入厂检验及试件复验→与筒节组焊→100%UT检测→平面度检测→二次加工法兰上表面（平面度超标者）。
3.其余法兰：成品法兰→H入厂检验及试件复验→与筒节组焊→100%UT检测→平面度检测。
4.塔架组装：各筒节及法兰短节组对→R检验→R焊接→100%UT检测→R检验→H 划出内件位置线→H检验→组焊内件→H防腐处理→内件装配→包装发运。
二、塔架制造工艺（一）工艺要求：1.焊接要求（1）筒体纵缝、平板拼接及焊接试板，均应设置引、收弧板。
焊件装配尽量避免强行组装及防止焊缝裂纹和减少内应力，焊件的装配质量经检验合格后方许进行焊接。
（2）塔架筒节纵缝及对接环缝应采用埋弧自动焊，应采取双面焊接，内壁坡口焊接完毕后，外壁清根露出焊缝坡口金属，清除杂质后再焊接，按相同要求制作筒体纵缝焊接试板，产品焊接试板的厚度范围应是所代表的工艺评定覆盖的产品厚度范围，在距筒体、法兰及门框焊约50mm处打上焊工钢印，要求涂上防腐层也能清晰看到；（3）筒节纵环焊缝不允许有裂纹、夹渣、气孔、未焊透、未融合及深度>0.5mm 的咬边等缺陷，焊接接头的焊缝余高h应小于焊缝宽度10%;（4）筒节用料不允许拼接，相邻筒节纵焊缝应尽量错开180度，筒节纵焊缝置于法兰两相邻两螺栓孔之间。
风电塔筒通常制造工艺标准
风电塔筒通用制造目录1.塔筒制造工艺流程图2.制造工艺3.塔架防腐4.吊装5.运输注：本工艺与具体项目的技术协议同时生效，与技术协议不一致时按技术协议执行一.塔架制造工艺流程图（一）基础段工艺流程图1.基础筒节：H原材料入厂检验→R材料复验→R数控切割下料（包括开孔）→尺寸检验→R加工坡口→卷圆→R校圆→100%UT检测。
2.基础下法兰：H原材料入厂检验→R材料复验→R数控切割下料→R法兰拼缝焊接→H拼缝100%UT检测→将拼缝打磨至与母材齐平→热校平（校平后不平度≤2mm）→H拼缝再次100%UT检测→加工钻孔→与筒节焊接→H角焊缝100%UT检测→校平（校平后不平度≤3mm）→角焊缝100%磁粉检测。
3.基础上法兰：外协成品法兰→H入厂检验及试件复验→与筒节组焊→100%UT 检测→H平面检测。
4.基础段组装：基础上法兰与筒节部件组焊→100UT%检测→H平面度检测→划好分度线组焊挂点→整体检验→喷砂→防腐处理→包装发运。
（二）塔架制造工艺流程图1.筒节：H原材料入厂检验→R材料复验→钢板预处理→R数控切割下料→尺寸检验→R加工坡口→卷圆→R组焊纵缝→R校圆→100%UT检测。
2.顶法兰：成品法兰→H入厂检验及试件复验→与筒节组焊→100%UT检测→平面度检测→二次加工法兰上表面（平面度超标者）。
3.其余法兰：成品法兰→H入厂检验及试件复验→与筒节组焊→100%UT检测→平面度检测。
4.塔架组装：各筒节及法兰短节组对→R检验→R焊接→100%UT检测→R检验→H划出内件位置线→H检验→组焊内件→H防腐处理→内件装配→包装发运。
二、塔架制造工艺（一）工艺要求：1.焊接要求（1）筒体纵缝、平板拼接及焊接试板，均应设置引、收弧板。
焊件装配尽量避免强行组装及防止焊缝裂纹和减少内应力，焊件的装配质量经检验合格后方许进行焊接。
（2）塔架筒节纵缝及对接环缝应采用埋弧自动焊，应采取双面焊接，内壁坡口焊接完毕后，外壁清根露出焊缝坡口金属，清除杂质后再焊接，按相同要求制作筒体纵缝焊接试板，产品焊接试板的厚度范围应是所代表的工艺评定覆盖的产品厚度范围，在距筒体、法兰及门框焊约50mm处打上焊工钢印，要求涂上防腐层也能清晰看到；（3）筒节纵环焊缝不允许有裂纹、夹渣、气孔、未焊透、未融合及深度>0.5mm 的咬边等缺陷，焊接接头的焊缝余高h应小于焊缝宽度10%;（4）筒节用料不允许拼接，相邻筒节纵焊缝应尽量错开180度，筒节纵焊缝置于法兰两相邻两螺栓孔之间。
