PWM调速的C语言程序编写非常简单
PWM调速的C语言程序编写
关于PWM的原理在上一篇文章中已经说的很详细了，现在就细说一下pwmC语言程序的编写。
C语言中PWM的编写有这么几种方法;一、用普通的I/O口输出的PWM，二、使用定时计数器编写，三、就是使用片内PWM了。
1先说使用普通的I\O口编写PWM程序了。
??????使用I/O口输出PWM波形你必须首先明白PWM他的实质是：调制占空比，占空比就是波形中高电平的长度与整个波长的比值。
我们写C语言的目的是写PWM波形的一个周期。
在这个周期内高低电平的比值是可以改变的。
这也就符合了PWM的原意脉宽调制。
即高电平的宽度的调制。
当然了PWM他也可用于改变频率，我们这里只先说他改变脉宽。
?????一旦我们的C语言程序写完那么他产生的PWM波形的频率就一定了。
（也可写频率变化的PWM，难度有点大）一般我们控制使用1K到10K的PWM波进行控制。
当然了你也可在要求不是很高的地方使用频率更低的PWM波。
比如在飞思卡尔智能车比赛中我们学校使用的PWM波频率只有600HZ.
?????我们要改变一个PWM波周期内的高电平的宽度显然需要将一个PWM波的周期分成单片机可以控制的N个小的周期，N的取值越大你的调速等级越高，但产生的PWM频率就越低。
我们下面以实现100级调速为例编写PWM程序。
????先写出程序再慢慢给大家分析
???voidpwm(ucharx,uinty)???//X为占空比Y为函数使用时间
{??uinti,j,a,b;
??for(i=y;i>0;i--)?????????????????????????//定时外函数{
???for(j=7;j>0;j--)??????????????????????//定时内函数??{
???for(a=y;a>0;a--)?????????????????//PWM波高电平宽度??{
???PORTA=0X01;
??}
for(b=100-y;b>0;b--)????????????//PWM低电平宽度
{
PORTA=0X00;
}
??}
??}
}
这个程序够简单吧轻松的实现AVR单片机的PA.0口输出7KHZ左右的PWM脉冲
你可以将PORTA=0X01;改为P1.0=0X01;就可以移植到51单片机上了
为什么使用参数Y定时是因为用普通I/O口控制它的开关没有使用定时器编写的灵活。
如果这不符合你的需要你可以不使用时间参数Y控制他的开关，只要去掉关于Y的部分利用控制I/O口的方向来控制它的使用
上面的程序参数如下
在mega16单片机上使用8M晶振??
一个PWM脉冲大约128μs????
循环7次是940ms??所以输出PWM脉冲频率是7KHZ左右
注意：我使用时精度要求不高所以没有考虑for语句运行时花费的时间故实际占空比略低，但误差是很小的。
需要高精度的朋友可以自己做修改。
2.下面说如何使用定时/计数器来编写PWMC语言程序；。
]单片机C语言编程模板(PWM脉宽调制)
![]单片机C语言编程模板(PWM脉宽调制)](https://360docs-1393072327.cos.ap-beijing.myqcloud.com/a41dcfebf8c75fbfc77db202.webp)
[转]单片机C语言编程模板（PWM脉宽调制）修改浏览权限| 删除∙- MCS-51系列单片机C语言编程PWM脉宽调制器程序模板∙- 适用于STC系列内嵌PWM的单片机产品（以STC12C2052为例）- 以PWM控制LED亮度实验电路为例/********************************************************************************************* 函数名：PWM初始化函数调用：PWM_init();参数：无返回值：无结果：将PCA初始化为PWM模式，初始占空比为0备注：需要更多路PWM输出直接插入CCAPnH和CCAPnL即可/**********************************************************************************************/ void PWM_init (void){CMOD=0x02; //设置PCA定时器CL=0x00;CH=0x00;CCAPM0=0x42; //PWM0设置PCA工作方式为PWM方式（0100 0010）CCAP0L=0x00; //设置PWM0初始值与CCAP0H相同CCAP0H=0x00; // PWM0初始时为0//CCAPM1=0x42; //PWM1设置PCA工作方式为PWM方式（使用时删除//）//CCAP1L=0x00; //设置PWM1初始值与CCAP0H相同//CCAP1H=0x00; // PWM1初始时为0//CCAPM2=0x42; //PWM2设置PCA工作方式为PWM方式//CCAP2L=0x00; //设置PWM2初始值与CCAP0H相同//CCAP2H=0x00; // PWM2初始时为0//CCAPM3=0x42; //PWM3设置PCA工作方式为PWM方式//CCAP3L=0x00; //设置PWM3初始值与CCAP0H相同//CCAP3H=0x00; // PWM3初始时为0CR=1; //启动PCA定时器}/**********************************************************************************************//********************************************************************************************* 函数名：PWM0占空比设置函数调用：PWM0_set();参数：0x00~0xFF（亦可用0~255）返回值：无结果：设置PWM模式占空比，为0时全部高电平，为1时全部低电平备注：如果需要PWM1的设置函数，只要把CCAP0L和CCAP0H中的0改为1即可/**********************************************************************************************/ void PWM0_set (unsigned char a){CCAP0L= a; //设置值直接写入CCAP0LCCAP0H= a; //设置值直接写入CCAP0H}/**********************************************************************************************/ - 程序模块/********************************************************************************************* 程序名：PWM模块调试程序（仅实验用）编写人：杜洋编写时间：2009年7月22日硬件支持：STC12C2052 12MHz接口说明：LED灌电流接P3.7接口（PWM0）修改日志：NO.1-/********************************************************************************************* 说明：/*********************************************************************************************/ #include<STC12C2052AD.H> //头文件/********************************************************************************************* 函数名：PWM初始化函数调用：PWM_init();参数：无返回值：无结果：将PCA初始化为PWM模式，初始占空比为0备注：需要更多路PWM输出直接插入CCAPnH和CCAPnL即可/**********************************************************************************************/ void PWM_init (void){CMOD=0x02; //设置PCA定时器CL=0x00;CH=0x00;CCAPM0=0x42; //PWM0设置PCA工作方式为PWM方式（0100 0010）CCAP0L=0x00; //设置PWM0初始值与CCAP0H相同CCAP0H=0x00; // PWM0初始时为0//CCAPM1=0x42; //PWM1设置PCA工作方式为PWM方式（使用时删除//）//CCAP1L=0x00; //设置PWM1初始值与CCAP0H相同//CCAP1H=0x00; // PWM1初始时为0//CCAPM2=0x42; //PWM2设置PCA工作方式为PWM方式//CCAP2L=0x00; //设置PWM2初始值与CCAP0H相同//CCAP2H=0x00; // PWM2初始时为0//CCAPM3=0x42; //PWM3设置PCA工作方式为PWM方式//CCAP3L=0x00; //设置PWM3初始值与CCAP0H相同//CCAP3H=0x00; // PWM3初始时为0CR=1; //启动PCA定时器}/**********************************************************************************************//********************************************************************************************* 函数名：PWM0占空比设置函数调用：PWM0_set();参数：0x00~0xFF（亦可用0~255）返回值：无结果：设置PWM模式占空比，为0时全部高电平，为1时全部低电平备注：如果需要PWM1的设置函数，只要把CCAP0L和CCAP0H中的0改为1即可/**********************************************************************************************/ void PWM0_set (unsigned char a){CCAP0L= a; //设置值直接写入CCAP0LCCAP0H= a; //设置值直接写入CCAP0H}/**********************************************************************************************//********************************************************************************************* 函数名：主函数调用：无参数：无返回值：无结果：程序开始处，无限循环备注：/**********************************************************************************************/ void main (void){PWM_init(); //PWM初始化PWM0_set(0x10); //设置PWM占空比while(1){//无限循环程序}}/**********************************************************************************************/ /************************************************************** 杜洋工作室/*************************************************************/- 应用实例- 使用说明。
PWM调速的C语言程序编写(非常简单)
PWM调速的C语言程序编写关于PWM的原理在上一篇文章中已经说的很详细了，现在就细说一下pwm C语言程序的编写。
C语言中PWM的编写有这么几种方法;一、用普通的I/O 口输出的PWM ，二、使用定时计数器编写，三、就是使用片内PWM了。
1 先说使用普通的I\O口编写PWM程序了。
使用I/O口输出PWM波形你必须首先明白PWM他的实质是：调制占空比，占空比就是波形中高电平的长度与整个波长的比值。
我们写C语言的目的是写PWM波形的一个周期。
在这个周期内高低电平的比值是可以改变的。
这也就符合了PWM的原意脉宽调制。
即高电平的宽度的调制。
当然了PWM他也可用于改变频率，我们这里只先说他改变脉宽。
一旦我们的C语言程序写完那么他产生的PWM波形的频率就一定了。
（也可写频率变化的PWM，难度有点大）一般我们控制使用1K到10K的PWM波进行控制。
当然了你也可在要求不是很高的地方使用频率更低的PWM波。
比如在飞思卡尔智能车比赛中我们学校使用的PWM波频率只有600HZ.我们要改变一个PWM波周期内的高电平的宽度显然需要将一个PWM波的周期分成单片机可以控制的N个小的周期，N的取值越大你的调速等级越高，但产生的PWM频率就越低。
我们下面以实现100级调速为例编写PWM程序。
先写出程序再慢慢给大家分析void pwm (uchar x,uint y) //X 为占空比 Y为函数使用时间{ uint i,j,a,b;for(i=y;i>0;i--)//定时外函数{for(j=7;j>0;j--)//定时内函数{for(a=y;a>0;a--) / /PWM波高电平宽度{PORTA=0X01;}for(b=100-y;b>0;b--) //PWM低电平宽度{PORTA=0X00;}}}}这个程序够简单吧轻松的实现AVR单片机的PA.0口输出7KHZ左右的PWM脉冲你可以将PORTA=0X01;改为P1.0=0X01;就可以移植到51单片机上了为什么使用参数Y定时是因为用普通I/O口控制它的开关没有使用定时器编写的灵活。
PWM调速C程序编写
例如：实现周期为1000us,占空比为20%的PWM，用PA0实现
首先设置T0为83 (11.0592M晶振)
T1为65501
首先初始化PA0=1，两个定时器同时打开，在定时器T1中断时拉低PA0，
在定时器T0中断时在拉高PA0,同时将两定时器初始值初始化T0为83，T1为65501
一开始设置PA0为高电平，当count1加到200的时候拉低PA0，
等count1到1000了在拉高PA0，同时复位count1=0，
不过这样做的缺点是精度不高，要是PWM所需周期段，精度高的话还是用两个定时器来实现;
************************************************/
SREG=0x80;
while(1);
}
#pragma vector = TIMER0_OVF_vect
__interrupt void TIMER0_OVF(void)
{
PWM_PA0=1;
TCNT0=0x53;
}
#pragma vector = TIMER1_OVF_vect
__interrupt void TIMER1_OVF(void)
}
void timer0_init(void)
{
SREG=0x80;
TIMSK|=(1<<TOIE0);
TCCR0|=(0<<CS02)|(0<<CS01)|(1<<CS00);
TCNT0=0x91;
}
void main(void)
{
port_init();
PWM编程C语言例
Delay_ms(10); //延时10ms
}
}
/*PWMconf:PWM初始化设置--------------------------------*
*功能:PWM脉冲周期、占空比的设置*
*参数:rate=脉宽时钟数,cyc=脉冲周期时钟数*
*返回:无*
10.5.5 PWM编程C语言例
实例编号：C05_3路径：\C\C05_3PWM脉冲信号输出（PWM.prj）
/*-----------------------------------------------------*
*工程名:PWM.prj *
*硬件接线:PTD.4,即定时器1通道0(21脚)接指示灯或蜂鸣器*
if(Duty<Period)
Duty=Duty+1; //PWM占空比加1
else //占空比达到100％，设置占空比为0％
Duty=0;
T1SC|=(1<<5); //停止定时器1计数器计数
//[设置PWM脉宽]
T1CH0H = (Duty>>8); //设置高字节
T1CH0L = Duty; //设置低字节
unsigned int ; //PWM占空比
//[变量初始化]
Period =0x0180; //PWM周期默认为10ms
//[PWM初始化]
PWMInit(Period);
Duty = 0; //PWM占空比为0
//[主循环]
while(1)
{
//[判断脉宽是否达到周期的长度(占空比为100％)]
*-----------------------------------------------------*/

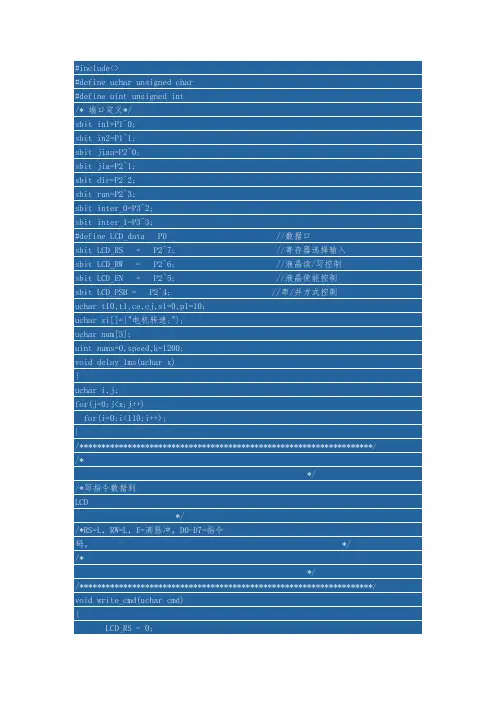

C语言程序-直流电机调速
#include<>#define uchar unsigned char#define uint unsigned int/* 端口定义*/sbit in1=P1^0;sbit in2=P1^1;sbit jian=P2^0;sbit jia=P2^1;sbit dir=P2^2;sbit run=P2^3;sbit inter_0=P3^2;sbit inter_1=P3^3;#define LCD_data P0 //数据口sbit LCD_RS = P2^7; //寄存器选择输入sbit LCD_RW = P2^6; //液晶读/写控制sbit LCD_EN = P2^5; //液晶使能控制sbit LCD_PSB = P2^4; //串/并方式控制uchar t10,t1,ce,cj,s1=0,pl=10;uchar zi[]={"电机转速:"};uchar num[3];uint nums=0,speed,k=1200;void delay_1ms(uchar x){uchar i,j;for(j=0;j<x;j++)for(i=0;i<110;i++);}/*******************************************************************/ /**//*写指令数据到LCD*//*RS=L，RW=L，E=高脉冲，D0-D7=指令码。
*//**//*******************************************************************/ void write_cmd(uchar cmd){LCD_RS = 0;LCD_RW = 0;LCD_EN = 0;P0 = cmd;delay_1ms(5);LCD_EN = 1;delay_1ms(5);LCD_EN = 0;}/*******************************************************************/ /**//*写显示数据到LCD*//*RS=H，RW=L，E=高脉冲，D0-D7=数据。

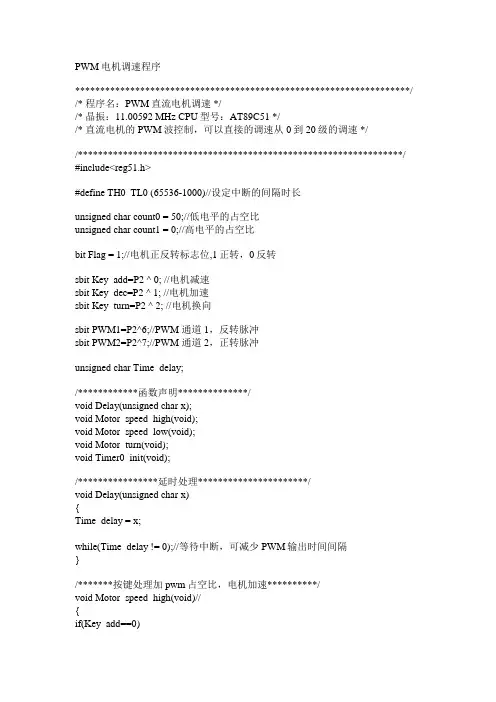

pwm电机调速程序
