气缸磁性开关

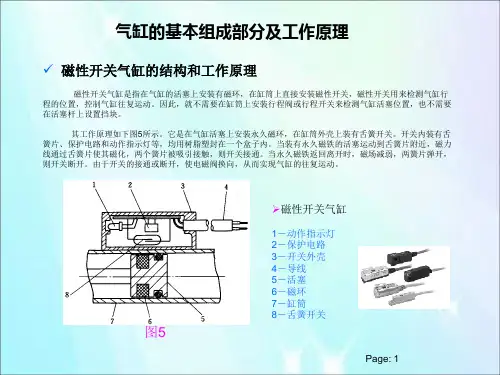

磁性开关气缸的结构和工作原理
图5
➢磁性开关气缸
1－动作指示灯 2－保护电路 3－开关外壳 4－导线 5－活塞 6－磁环 7－缸筒 8－舌簧开关气缸的结构和工作原理
磁性开关气缸是指在气缸的活塞上安装有磁环，在缸筒上直接安装磁性开关，磁性开关用来检测气缸行 程的位置，控制气缸往复运动。因此，就不需要在缸筒上安装行程阀或行程开关来检测气缸活塞位置，也不需要 在活塞杆上设置挡块。
其工作原理如下图5所示。它是在气缸活塞上安装永久磁环，在缸筒外壳上装有舌簧开关。开关内装有舌 簧片、保护电路和动作指示灯等，均用树脂塑封在一个盒子内。当装有永久磁铁的活塞运动到舌簧片附近，磁力 线通过舌簧片使其磁化，两个簧片被吸引接触，则开关接通。当永久磁铁返回离开时，磁场减弱，两簧片弹开， 则开关断开。由于开关的接通或断开，使电磁阀换向，从而实现气缸的往复运动。
气缸磁性开关 SR401
气缸磁性开关SR401磁性开关简介：磁性开关干簧管又叫磁控管，它同霍尔元件差不多，但原理性质不同，是利用磁场信号来控制的一种开关元件，无磁断开，可以用来检测电路或机械运动的状态，另一种磁性开关就是市场上所说接近开关、门磁开关、又叫感应开关，它是有干一个开好模具并且是标准尺寸塑胶外壳，将干簧管灌封在黑色外壳里面导线引出来另一半带有磁铁的塑料外壳固定在另一端当这个磁铁靠近带有导线的开关时，发出开关信号！一般信号距离为10mm接通，此产品广泛引用到防盗门、家用门、打印机、传真机、机、等电子仪器设备上面。
还有一种磁性开关是在密闭的金属或塑料管内，设置一点或多点的磁簧开关，然后将管子贯穿一个或多个，中空而内部装有环型磁铁的浮球，并利用固定环，控制浮球与磁簧开关在相关位置上，使浮球在一定范围内上下浮动。
利用浮球内的磁铁去吸引磁簧开关的接点,产生开与关的动作。
技术参数信息：极数：2额定电流：100m（A）额定电压：AC/DC5-240（V）应用范围：用于控制气缸运作所配气缸sda tn系列气缸使用电压范围:dc5v～240v、ac;5v～240v使用电流范围dc5～50ma、ac5～40ma摄氏度保护等级:IP-67指示灯:LED电线长度:2m寿命:≥500(万次)所配气缸应用范围：主要用于控制工业机械的动作，转数比的范围为1:1至1:150；总尺寸适合于小空间内的组装，传动轴和齿轮驱动轴均由不锈钢材料制作，齿轮和驱动衬套由自动润滑的热塑材料制作，各种材料和组件均具有良好的抗磨性，同时设备具有很好的防水防尘性能。
磁性开关主要用起重等控制工业机械的动作，该转数比的范围为1:1至1:9400；标准限位开关安装有2个，3个，4个，6个，8个，10个或12个快动或缓动开关以及尖角凸轮PRSL7140PI。
根据用户要求我们可提供其它组件和转数比。
做特殊订货。
最大转数比为1:9400。
所有材料和零件都是抗腐蚀、防水、防尘。
气缸与磁性开关知识总结
当从无杆腔输入压缩空气时，有杆腔排气，气缸两腔的压力差作用在活塞上所形成 的力克服阻力负载推动活塞运动，使活塞杆伸出；当有杆腔进气，无杆腔排气时，使活 塞杆缩回。若有杆腔和无杆腔交替进气和排气，活塞实现往复直线运动。
1
2
14
3
4
5
6
13 12 11 10 9 8 7
1、3－缓冲柱塞；2－活塞；4－缸筒；5－导向套 ；6－防尘圈；7－前端盖 ；8－ 气口 ；9－传感器；10－活塞杆；11－耐磨环；12－密封圈 ；13－后端盖；14－缓冲 节流阀
气缸的原理 ........................................................................................................................ 3 普通气缸 .................................................................................................................... 3 磁性开关气缸的结构和工作原理.....................................................................动作指示灯 ；2－保护电路 ；3－开关外壳；4－导线；5－活塞；6－磁环；7 －缸筒；8－舌簧开关
气缸磁性传感器安装调整
气缸磁性开关调整
原理：气缸内阀杆上带有磁块，当气缸动作时，阀杆带动磁块移动。
磁性开光通过内部传感器感应磁块位置编号，来判断气缸动作情况。
磁性开光位置调整：
1、根据气缸外滑槽选择磁性传感器，并放到滑槽内。
2、通电，动作气缸。
3、从滑槽最前端开始向右移动传感器，到传感器指示灯刚刚亮，
4、在传感器前端位置的气缸上做好标记（左标记）。
5、继续向右移动传感器，到传感器指示灯刚刚灭。
6、在传感器前端位置的气缸上做好标记（右标记）。
7、取两标线中间作为标准线，使传感器前端处于此位置，紧固。
8、反复动作实验安装位置，保证稳定。
说明：取中间标准位置安装传感器，可有效保证气缸运行中信号稳定，避免出现临界情况，产生信号误差。
气缸磁性开关的作用
神威气动 文档标题：气缸磁性开关的作用气缸磁性开关的作用的介绍：引导活塞在缸内进行直线往复运动的圆筒形金属机件。
空气在发动机气缸中通过膨胀将热能转化为机械能；气体在压缩机气缸中接受活塞压缩而提高压力。
涡轮机、旋转活塞式发动机等的壳体通常也称“气缸”。
气缸的应用领域：印刷（张力控制）、半导体（点焊机、芯片研磨）、自动化控制、机器人等等。
二、气缸种类：①单作用气缸：仅一端有活塞杆，从活塞一侧供气聚能产生气压，气压推动活塞产生推力伸出，靠弹簧或自重返回。
②双作用气缸：从活塞两侧交替供气，在一个或两个方向输出力。
③膜片式气缸：用膜片代替活塞，只在一个方向输出力，用弹簧复位。
它的密封性能好，但行程短。
④冲击气缸：这是一种新型元件。
它把压缩气体的压力能转换为活塞高速（10～20米/秒）运动的动能，借以做功。
⑤无杆气缸：没有活塞杆的气缸的总称。
有磁性气缸，缆索气缸两大类。
做往复摆动的气缸称摆动气缸，由叶片将内腔分隔为二，向两腔交替供气，输出轴做摆动运动，摆动角小于280°。
此外，还有回转气缸、气液阻尼缸和步进气缸等。
三、气缸结构：气缸是由缸筒、端盖、活塞、活塞杆和密封件等组成，其内部结构如图所示：2：端盖端盖上设有进排气通口，有的还在端盖内设有缓冲机构。
杆侧端盖上设有密封圈和防尘圈，以防止从活塞杆处向外漏气和防止外部灰尘混入缸内。
杆侧端盖上设有导向套，以提高气缸的导向精度，承受活塞杆上少量的横向负载，减小活塞杆伸出时的下弯量，延长气缸使用寿命。
导向套通常使用烧结含油合金、前倾铜铸件。
端盖过去常用可锻铸铁，为减轻重量并防锈，常使用铝合金压铸，微型缸有使用黄铜材料的。
3：活塞活塞是气缸中的受压力零件。
为防止活塞左右两腔相互窜气，设有活塞密封圈。
活塞上的耐磨环可提高气缸的导向性，减少活塞密封圈的磨耗，减少摩擦阻力。
耐磨环长使用聚氨酯、聚四氟乙烯、夹布合成树脂等材料。
活塞的宽度由密封圈尺寸和必要的滑动部分长度来决定。
磁性开关的使用方法及维护保养方法全套
磁性开关的使用方法及维护保养方法
首先从安全考虑，两磁性开关的间距应该要比最大磁滞距离大上3mm，然后磁性开关不可以安装在强磁场设备的旁边，例如电焊设备等。
最后两个以上带磁性开关的气缸平行使用时，为了防止磁性体移动的互相干扰，影响检测精度，两缸筒间距离一般应不大于40mm。
活塞接近磁性开关时的速度V不得大于磁性开关能检测的最大速度Vmax，该最大速度Vmax与磁性开关的最小动作范围Lmin、磁性开关所带负载的动作时间Tc之间的关系式为（开关在行程中间时需要注意）Vmax=Lmin/Tc，具体气缸磁性开关的使用方法如下图所示。
气缸磁性开关原理
气缸磁性开关原理
气缸磁性开关是一种常用的工业开关设备，它通过磁性原理实现开关的切换功能。
具体工作原理如下：
1. 气缸磁性开关由磁石和磁极组成，其中磁石固定在气缸的活塞上方，而磁极则固定在机械臂或其他设备上。
2. 当气缸处于关闭状态时，磁石与磁极之间存在一定的磁力吸引，使得磁极与磁石保持紧密接触。
3. 当气缸执行器被激活时，活塞会向外伸展，同时磁石也会随之移动。
当活塞完全伸展时，磁石与磁极之间的距离超过一定范围，磁力吸引效应减弱。
4. 当磁力吸引效应减弱后，活塞上面的磁石会受到外力的作用，被推向气缸的一侧，使得磁极与磁石之间的接触断开。
5. 当接触断开时，气缸磁性开关会通过内部电路实现开关的切换，通常用来控制其他设备的状态改变，比如控制电机的启停。
总之，气缸磁性开关利用磁力吸引和断开的原理来实现开关的功能。
它的工作原理简单可靠，广泛应用于工业自动化领域。
气缸磁性开关工作原理
气缸磁性开关工作原理
气缸磁性开关是一种通过感应磁场改变来控制气缸运行的装置。
它由磁性开关和气缸两部分组成。
气缸是一种能够产生线性运动的装置，通常由活塞和气缸筒组成。
活塞在气缸筒内来回移动，通过压缩空气或液压来产生推力或拉力，实现工作机构的运动。
磁性开关通常包括两个磁性元件：一个磁芯和一个线圈。
磁芯是一种具有良好导磁性能的材料，通常为铁或铁氧体制成。
线圈则是由导体绕成的电流线圈，通过通电产生磁场。
当线圈中通电时，会产生一个磁场，通过磁芯传导到周围的空间。
当气缸接近开关时，磁芯会受到气缸活塞产生的磁场的影响，从而改变自身磁性。
在未接近气缸时，磁芯的磁性较强，保持在吸引状态。
这时，磁芯会吸引开关内部的金属触点，并使其闭合，完成电路连接。
而当气缸接近开关时，活塞产生的磁场会引起磁芯周围磁场发生变化。
这种变化会使磁芯的磁性减弱，减少对金属触点的吸引力。
触点受到减少的吸引力的作用，会弹开断开电路连接。
通过这种原理，气缸磁性开关可以感应气缸的运动状态，实现对气缸的控制。
当气缸靠近开关时，可以通过开关闭合的电信号实现对气缸的运行指令；当气缸远离开关时，开关断开电信号，停止气缸的运行。
总的来说，气缸磁性开关通过通过感应磁场的变化来控制气缸的运行。
它是利用了磁性元件的吸引力和断开电路连接的特性，实现了对气缸的准确控制。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
神威气动 文档标题：气缸磁性开关
一、气缸磁性开关的介绍：
引导活塞在缸内进行直线往复运动的圆筒形金属机件。
空气在发动机气缸中通过膨胀将热能转化为机械能；气体在压缩机气缸中接受活塞压缩而提高压力。
涡轮机、旋转活塞式发动机等的壳体通常也称“气缸”。
气缸的应用领域：印刷（张力控制）、半导体（点焊机、芯片研磨）、自动化控制、机器人等等。
二、气缸种类：
①单作用气缸：仅一端有活塞杆，从活塞一侧供气聚能产生气压，气压推动活塞产生推力伸出，靠弹簧或自重返回。
②双作用气缸：从活塞两侧交替供气，在一个或两个方向输出力。
③膜片式气缸：用膜片代替活塞，只在一个方向输出力，用弹簧复位。
它的密封性能好，但行程短。
④冲击气缸：这是一种新型元件。
它把压缩气体的压力能转换为活塞高速（10～20米/秒）
运动的动能，借以做功。
⑤无杆气缸：没有活塞杆的气缸的总称。
有磁性气缸，缆索气缸两大类。
做往复摆动的气缸称摆动气缸，由叶片将内腔分隔为二，向两腔交替供气，输出轴做摆动运动，摆动角小于280°。
此外，还有回转气缸、气液阻尼缸和步进气缸等。
三、气缸结构：
气缸是由缸筒、端盖、活塞、活塞杆和密封件等组成，其内部结构如图所示：
2：端盖
端盖上设有进排气通口，有的还在端盖内设有缓冲机构。
杆侧端盖上设有密封圈和防尘圈，以防止从活塞杆处向外漏气和防止外部灰尘混入缸内。
杆侧端盖上设有导向套，以提高气缸的导向精度，承受活塞杆上少量的横向负载，减小活塞杆伸出时的下弯量，延长气缸使用寿命。
导向套通常使用烧结含油合金、前倾铜铸件。
端盖过去常用可锻铸铁，为减轻重量并防锈，常使用铝合金压铸，微型缸有使用黄铜材料的。
3：活塞
活塞是气缸中的受压力零件。
为防止活塞左右两腔相互窜气，设有活塞密封圈。
活塞上的耐磨环可提高气缸的导向性，减少活塞密封圈的磨耗，减少摩擦阻力。
耐磨环长使用聚氨酯、聚四氟乙烯、夹布合成树脂等材料。
活塞的宽度由密封圈尺寸和必要的滑动部分长度来决定。
滑动部分太短，易引起早期磨损和卡死。
活塞的材质常用铝合金和铸铁，小型缸的活塞有黄铜制成的。
神威气动 4：活塞杆
活塞杆是气缸中最重要的受力零件。
通常使用高碳钢、表面经镀硬铬处理、或使用不锈钢、以防腐蚀，并提高密封圈的耐磨性。
5：密封圈
回转或往复运动处的部件密封称为动密封，静止件部分的密封称为静密封。
缸筒与端盖的连接方法主要有以下几种：
整体型、铆接型、螺纹联接型、法兰型、拉杆型。
6：气缸工作时要靠压缩空气中的油雾对活塞进行润滑。
也有小部分免润滑气缸。
四、气缸工作原理：
1：根据工作所需力的大小来确定活塞杆上的推力和拉力。
由此来选择气缸时应使气缸的输出力稍有余量。
若缸径选小了，输出力不够，气缸不能正常工作；但缸径过大，不仅使设备笨重、成本高，同时耗气量增大，造成能源浪费。
在夹具设计时，应尽量采用增力机构，以减少气缸的尺寸。
2：下面是气缸理论出力的计算公式：
F：气缸理论输出力（kgf)
F′：效率为85%时的输出力（kgf）－－（F′=F×85%）
D：气缸缸径（mm)
P：工作压力（kgf/C㎡）
例：直径340mm的气缸，工作压力为3kgf/cm2时，其理论输出力为多少?芽输出力是多少?
将P、D连接，找出F、F′上的点，得：
F=2800kgf；F′=2300kgf
在工程设计时选择气缸缸径，可根据其使用压力和理论推力或拉力的大小，从经验表1－1中查出。
神威气动 例：有一气缸其使用压力为5kgf/cm2，在气缸推出时其推力为132kgf，（气缸效率为85%）问：该选择多大的气缸缸径?
由气缸的推力132kgf和气缸的效率85%，可计算出气缸的理论推力为F=F′/85%=155(kgf)
由使用压力5kgf/cm2和气缸的理论推力，查出选择缸径为?63的气缸便可满足使用要求。
五：气缸图片展示：
抱紧气缸如下图：
带阀气缸：
神威气动
带锁气缸
迷你气缸
笔型气缸
神威气动
薄型气缸
手指气缸。
