光刻胶树脂 种类
光刻胶简介
光刻胶简介光刻胶分两种，一种正光刻胶、一种负光刻胶；正性光致抗蚀剂：受光照部分发生降解反应而能为显影液所溶解。
留下的非曝光部分的图形与掩模版一致。
正性抗蚀剂具有分辨率高、对驻波效应不敏感、曝光容限大、针孔密度低和无毒性等优点，适合于高集成度器件的生产。
负性光致抗蚀剂：受光照部分产生交链反应而成为不溶物，非曝光部分被显影液溶解，获得的图形与掩模版图形互补。
负性抗蚀剂的附着力强、灵敏度高、显影条件要求不严，适于低集成度的器件的生产。
光刻胶的组成：树脂（resin/polymer），光刻胶中不同材料的粘合剂，给与光刻胶的机械与化学性质（如粘附性、胶膜厚度、热稳定性等）；感光剂，感光剂对光能发生光化学反应；溶剂（Solvent），保持光刻胶的液体状态，使之具有良好的流动性；添加剂（Additive），用以改变光刻胶的某些特性，如改善光刻胶发生反射而添加染色剂等。
负性光刻胶：树脂是聚异戊二烯，一种天然的橡胶；溶剂是二甲苯；感光剂是一种经过曝光后释放出氮气的光敏剂，产生的自由基在橡胶分子间形成交联。
从而变得不溶于显影液。
负性光刻胶在曝光区由溶剂引起泡涨；曝光时光刻胶容易与氮气反应而抑制交联。
正性光刻胶：树脂是一种叫做线性酚醛树脂的酚醛甲醛，提供光刻胶的粘附性、化学抗蚀性，当没有溶解抑制剂存在时，线性酚醛树脂会溶解在显影液中；感光剂是光敏化合物（PAC，Photo Active Compound），最常见的是重氮萘醌（DNQ），在曝光前，DNQ 是一种强烈的溶解抑制剂，降低树脂的溶解速度。
在紫外曝光后，DNQ 在光刻胶中化学分解，成为溶解度增强剂，大幅提高显影液中的溶解度因子至 100 或者更高。
这种曝光反应会在 DNQ 中产生羧酸，它在显影液中溶解度很高。
正性光刻胶具有很好的对比度，所以生成的图形具有良好的分辨率。
光刻胶原料中，虽树脂质量占比不高，但其控制光刻胶主要成本。
ArF树脂以丙二醇甲醚醋酸酯为主，质量占比仅 5%-10%，但成本占光刻胶原材料总成本的 97% 以上。
光刻胶 环氧
光刻胶环氧
"光刻胶环氧"是光刻工艺中使用的一种胶体材料。
光刻胶是一种特殊的光敏性涂层，常用于微电子制造和半导体工业中。
光刻胶环氧通常由两个主要组分组成：环氧树脂和光敏剂。
1. 环氧树脂：环氧树脂是一种聚合物材料，具有良好的机械性能和化学稳定性。
它可以提供涂层的黏性和结构强度。
2. 光敏剂：光敏剂在光刻胶中起到关键作用，它能吸收特定波长的紫外光能，并引发化学反应，使胶层在光照下发生局部固化或溶解变化。
常用的光敏剂包括二苯乙烯类、芳香酮类、光酸发生剂等。
光刻胶环氧在制造半导体器件时的应用：
1. 刻蚀掩膜制备：在制造集成电路或其他微纳加工过程中，光刻胶环氧可用来覆盖整个晶圆或晶片表面。
然后，使用光刻机将紫外光通过光掩膜投射到光刻胶上，光敏剂发生化学变化，使得胶层在特定区域上发生曝光或固化。
通过后续的化学刻蚀或蚀刻过程，来准确剥离光刻胶，从而形成所需的器件结构或电路图案。
2. 脱模或模刻：光刻胶环氧可用作模具制备的模板材料。
在微纳米加工领域，将光刻胶环氧涂覆在基板上，通过控制曝光和固化，可以制作出微细结构的模具。
然后，通过在模具上进行脱模或者反复模刻，可以实现复杂的器件加工。
总的来说，光刻胶环氧在微电子工业和半导体加工过程中扮演着重要角色。
它能够提供精确的图案定义和高分辨率的图案转移，使得微电子器件的制造和处理变得更加精密和高效。
光刻胶基本介绍
The introduction of Photoresist and Application光刻胶基本介绍主要内容CONTENT☐一，光刻胶基础知识☐二，光刻胶的种类☐三，光刻胶的应用领域☐四，光刻胶的特点☐五，光刻胶的可靠性测试内容☐六，光刻胶的来料要求一、光刻胶基础知识☐光刻胶是一种具有感光性的化学品（混合物）树脂（Resin）：10-40% by weight感光剂（PAC）或光致产酸剂（PAG）：1-6% by weight溶剂（Solvent）：50-90% by weight添加剂（Additive）：1-3% by weight单体（Monomer）：10-20% by weight二、光刻胶的种类☐依照化学反应和显影原理分类一、正性光刻胶形成的图形与掩膜版相同；二、负性光刻胶形成的图形与掩膜版相反。
SubstratePhotoresistCoating Maskh u TransferEtchStripExposure DevelopPositive Negative☐按照感光树脂的化学结构分类一、光聚合型：1）采用烯类单体，在光作用下生成自由基，进一步引发单体聚合，最后生成聚合物。
2）采用环氧树脂，阳离子开环，引发环氧交联反应，最后生成聚合物。
二、光分解型，采用含有叠氮醌类化合物的材料，其经光照后,发生光分解反应，可以制成正性胶；☐按照曝光波长类一、紫外光刻胶（300~450nm）；I-line：365nm；H-line：405nm；G-line：436nm；Broad Band （g+h+i）二、深紫外光刻胶（160~280nm）；KrF：248nm；ArF：193nm；F2：157nm；三、极紫外光刻胶（EUV，13.5nm）；四、电子束光刻胶、离子束光刻胶、X射线光刻胶等。
不同曝光波长的光刻胶，其适用的光刻极限分辨率不同，通常来说，在使用工艺方法一致的情况下，波长越小，加工分辨率越佳。

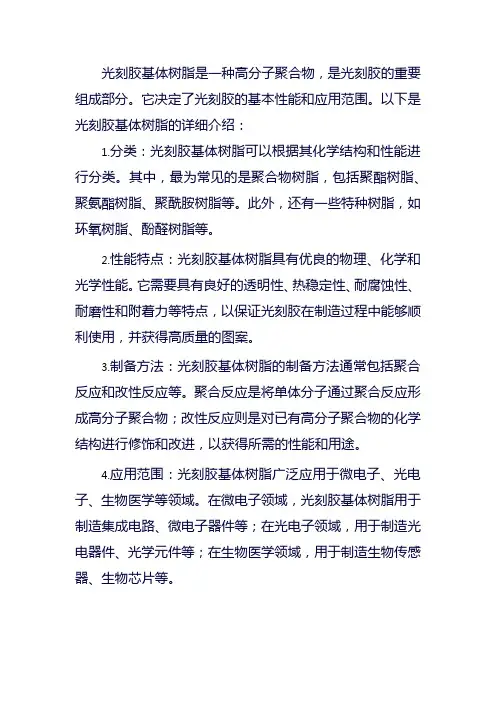

光刻胶基体树脂
光刻胶基体树脂是一种高分子聚合物，是光刻胶的重要组成部分。
它决定了光刻胶的基本性能和应用范围。
以下是光刻胶基体树脂的详细介绍：
1.分类：光刻胶基体树脂可以根据其化学结构和性能进行分类。
其中，最为常见的是聚合物树脂，包括聚酯树脂、聚氨酯树脂、聚酰胺树脂等。
此外，还有一些特种树脂，如环氧树脂、酚醛树脂等。
2.性能特点：光刻胶基体树脂具有优良的物理、化学和光学性能。
它需要具有良好的透明性、热稳定性、耐腐蚀性、耐磨性和附着力等特点，以保证光刻胶在制造过程中能够顺利使用，并获得高质量的图案。
3.制备方法：光刻胶基体树脂的制备方法通常包括聚合反应和改性反应等。
聚合反应是将单体分子通过聚合反应形成高分子聚合物；改性反应则是对已有高分子聚合物的化学结构进行修饰和改进，以获得所需的性能和用途。
4.应用范围：光刻胶基体树脂广泛应用于微电子、光电子、生物医学等领域。
在微电子领域，光刻胶基体树脂用于制造集成电路、微电子器件等；在光电子领域，用于制造光电器件、光学元件等；在生物医学领域，用于制造生物传感器、生物芯片等。
总之，光刻胶基体树脂作为一种高分子聚合物，具有广泛的应用前景和重要的研究价值。
未来，随着科学技术的不断进步，光刻胶基体树脂的性能和应用领域也将得到进一步拓展和提高。
光刻胶成分比例
光刻胶成分比例
光刻胶是一种对光敏感的混合液体，主要由感光树脂、光引发剂、溶剂和其他添加剂组成。
以下是这些主要成分的比例：
1. 感光树脂：这是光刻胶的主要成分，通常占总量的50%-70%。
感光树脂的种类很多，包括酚醛树脂、丙烯酸树脂、环氧树脂等。
不同的感光树脂有不同的特性，如耐热性、耐化学腐蚀性、硬度等。
2. 光引发剂：这是光刻胶的另一个重要成分，通常占总量的1%-10%。
光引发剂的作用是在光照下产生自由基，引发感光树脂的聚合反应。
3. 溶剂：溶剂是光刻胶中的辅助成分，通常占总量的10%-40%。
溶剂的作用是帮助感光树脂和光引发剂混合均匀，同时也有助于光刻胶在涂布过程中的流动性。
4. 其他添加剂：除了上述主要成分外，光刻胶中还可能包含一些其他的添加剂，如稳定剂、流平剂、抗氧化剂等。
这些添加剂的作用是改善光刻胶的性能，如提高其稳定性、改善其流动性等。
以上比例并不是固定的，具体的比例需要根据实际的应用需求和工艺条件进行调整。
例如，如果需要提高光刻胶的耐热性，可以适当增加感光树脂的比例；如果需要提高光刻胶的流动性，可以适当增加溶剂的比例。
光刻胶的分类
光刻胶的分类
光刻胶（Photoresist）是一种在光刻工艺中使用的化学物质，
主要用于半导体和微电子器件的制造中。
根据其化学特性和用途，光刻胶可以分为以下几类：
1. 乙烯基光刻胶（Evolvable Status Imaging Resist，ESIR）：
使用持久性较强的光致溶解性实现图案转移。
2. 菲涅耳光刻胶（Fresnel Imaging Resist，FIR）：主要用于X
射线和伪光学的光刻工艺中，可以实现高分辨率图案转移。
3. 改性聚苯乙烯光刻胶（Modified Polystyrene Resist，MSR）：具有良好的光刻性能，适用于一般的光刻工艺。
4. 紫外光刻胶（Ultraviolet Photoresist，UVPR）：适用于紫外
光刻工艺，通常用于半导体器件制造。
5. 电子束光刻胶（Electron Beam Resist，EBR）：适用于电子
束光刻工艺，常用于微细图案的制备。
此外，根据光刻胶的性质和制备方式，还可以将其分为正胶（Positive Resist）和负胶（Negative Resist）两类。
正胶在光
照后，被光固化的部分会变得溶解性差，而未受光照的部分溶解性较好；负胶则相反，即光照后被固化的部分溶解性较好，未受光照的部分溶解性差。
光刻胶的构成及其作用？光刻胶有哪些分类？
光刻胶的构成及其作用？光刻胶有哪些分类？半导体光刻工艺中不可缺少的光致抗蚀剂（光刻胶）光刻胶主要是由成膜树脂、光引发剂、溶剂为主要成分的。
还包含有抗氧化剂，均匀剂和增粘剂等辅助成分。
成膜树脂：以正胶为例，大部分正性光刻胶的树脂是酚醛树脂，一种苯酚和甲醛合成的树脂，其分子链的长度是光刻胶性能的关键调节因素;长的分子链可以提高热稳定性，减少残膜率和显影速率，短分子链能提高粘度，光刻胶则是这些混合的树脂依靠着物理和化学特性组合而成。
光引发剂：以i线正胶为例，光引发剂是一种带有重氮萘醌基团的化合物，在经过曝光后转化为一种羧酸，伴随氮气的释放和水分的吸收，加速在碱溶液中的溶解速率。
混合该化合物后的线性酚醛树脂，可通过曝光来改变其在弱碱性溶液中的溶解速率，以达到图形化的目的。
溶剂：几乎所有的正性光刻胶溶剂是PGMEA（丙二醇甲醚醋酸酯），光刻胶大约55-65%的原料是此溶液，有很好的溶解性，适合将成膜树脂和光引光剂液化以便于旋转涂敷。
其沸点高达145摄氏度，常温下挥发性低，是一种稳定的溶剂。
在烘烤过程中可以充分挥发，否则剩余的溶剂会影响光刻胶的性质。
光刻胶分为正性光刻胶和负性光刻胶应用：模拟半导体（Analog Semiconductors）发光二极管（Light-Emitting Diodes LEDs）微机电系统（Microelectromechanical Systems MEMS）太阳能光伏（Solar Photovoltaics PV）微流道和生物芯片（Microfluidics & Biochips）光电子器件/光子器件（Optoelectronics/Photonics）封装（Packaging）。
2024年光刻胶树脂市场发展现状
光刻胶树脂市场发展现状1. 引言光刻胶树脂是一种特殊的化学材料，用于光刻技术中的光刻工艺。
光刻胶树脂的市场发展与半导体行业的快速发展密不可分。
本文将对光刻胶树脂市场的现状进行分析，并展望未来的发展趋势。
2. 光刻胶树脂的定义和分类光刻胶树脂是一种具有光敏性的高分子材料，它可以通过光刻工艺进行图案转移。
根据化学组成和性质的不同，光刻胶树脂可以分为正胶、负胶和超分辨率胶等多种类型。
正胶在光刻后图案显影出来，负胶在光刻后图案显影被去除，而超分辨率胶能够实现更高分辨率的图案转移。
3. 光刻胶树脂市场规模和增长趋势随着消费电子产品市场的不断发展和半导体芯片需求的增加，光刻胶树脂市场呈现出快速增长的趋势。
根据市场研究数据显示，光刻胶树脂市场在过去几年中保持了两位数的年均增长率。
预计在未来几年内，光刻胶树脂市场规模仍将保持稳定增长。
4. 光刻胶树脂市场的主要应用领域光刻胶树脂主要应用于半导体芯片制造、平板显示器制造、光学器件制造等领域。
其中，半导体芯片制造是光刻胶树脂市场的主要驱动力。
随着半导体技术的不断进步，新一代的光刻胶树脂在高分辨率、高精度等方面具有更好的性能，为半导体芯片的制造提供了更大的可能性。
5. 光刻胶树脂市场的竞争格局光刻胶树脂市场存在着一些主要的竞争企业，如日本东京电子化学（Tokyo Ohka Kogyo，TOK）、美国杜邦（DuPont）等。
这些企业在技术研发、生产能力、市场份额等方面具有竞争优势。
同时，新兴企业也在不断涌现，进一步增加了市场竞争的激烈程度。
6. 光刻胶树脂市场的发展趋势随着微纳米技术的不断发展和应用需求的增加，光刻胶树脂市场将出现以下几个发展趋势：6.1 新一代高分辨率胶的应用增加：随着电子产品的不断发展，对芯片分辨率的要求也越来越高。
新一代高分辨率胶的开发和应用将成为光刻胶树脂市场的重要发展方向。
6.2 环保型光刻胶树脂的需求增加：随着环保意识的提高，环保型光刻胶树脂的需求也在不断增加。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
光刻胶树脂种类
光刻胶树脂是一种在微电子工艺中广泛应用的材料，它具有高分辨率、高精度和良好的光敏性能。
根据化学结构和性能特点的不同，光刻胶树脂可以分为正胶、负胶和电子束曝光胶等多种类型。
下面将介绍几种常见的光刻胶树脂。
一、正胶
正胶是一种感光性能较好的光刻胶树脂，它可以通过紫外线曝光来形成图案。
正胶的主要特点是曝光后的图案与掩膜保持一致，即暗区曝光后变成胶体，而亮区未曝光的胶体被溶解掉。
正胶常用于制备微电子器件中的导线、电容和电阻等元件。
二、负胶
负胶是另一种常见的光刻胶树脂，它与正胶相反，曝光后的图案与掩膜相反。
负胶的特点是暗区未曝光的胶体被溶解掉，而亮区曝光后形成胶体。
负胶常用于制备微电子器件中的孔洞和图案。
三、电子束曝光胶
电子束曝光胶是一种特殊的光刻胶树脂，它可以通过电子束曝光来形成图案。
相比于紫外线曝光，电子束曝光具有更高的分辨率和更精确的图案控制能力。
电子束曝光胶通常用于制备高密度集成电路和纳米器件。
四、环氧光刻胶
环氧光刻胶是一种常用的光刻胶树脂，它具有优异的光敏性能和机械性能。
环氧光刻胶适用于制备微电子器件中的图案和结构，如微镜头、光栅和微透镜等。
五、有机溶剂光刻胶
有机溶剂光刻胶是一种以有机溶剂为主要成分的光刻胶树脂。
它具有较低的粘度和良好的涂覆性能，适用于制备微电子器件中的薄膜和图案。
有机溶剂光刻胶常用于光刻胶的涂覆和去胶等工艺步骤。
光刻胶树脂在微电子工艺中起着至关重要的作用，它不仅可以实现高分辨率的图案制备，还可以控制器件的形状和尺寸。
不同类型的光刻胶树脂具有不同的特点和应用领域，选择适合的光刻胶树脂对于器件的性能和制造工艺至关重要。
因此，在微电子器件的制备过程中，科研人员需要根据具体需求选择合适的光刻胶树脂，并结合光刻工艺进行优化。
这样才能确保器件的性能和可靠性，推动微电子技术的不断发展。
