厚的负型光刻胶制作的电镀模型
浅谈光刻与边缘曝光系统对电镀的作用
设计与工艺♦Sheji yu Gongyi浅谈光刻与边缘曝光系统对电镀的作用张良波(上海微电子装备集团股份有限公司，上海201203)摘要:微电子领域应用的先进封装技术包括凸点互连技术、再布线、倒装片、3D堆叠等，而光刻与电镀工艺流程是先进封装技术中的重要环节。
光刻工艺是运用光学、化学反应等原理将图形传递到单晶表面或介质层上。
电镀工艺运用电化学反应，在金属介质层上镀出所需金属，构成金属导线。
光刻作为电镀的，到上的作用。
光刻与光出发对电镀工艺进行探讨，分析了光刻胶分率表电镀工艺的公光对电镀的作用，对光刻工艺分辨率电镀率技术进行。
关键词:先进封装;光刻光；电镀0引言先进封装技术的重要工艺流程包括涂胶一曝光一显电镀胶，先在片上层光刻胶，光刻胶光发生化学反应，然后通过显影将所需要的微图形片上，最后实施电镀等工艺。
随着电子产品向轻、薄、小及功能多样化，未来半导体封装技术对光刻胶线宽、电镀金属导电率、可靠性等要求会越来越高。
1工艺流程与模型表达式1.1工艺流程介绍在涂胶光一显影一硬烘一电镀一去胶一清洗的封装工艺流程中，有作用。
胶胶的厚度和均一性与胶的粘度和转速息息相关。
曝光：分正性和负性光刻胶，正性光刻胶感光部分可溶，负性不感光分。
面为光重要，的胶，所需要的曝光剂量不同。
显影:将曝光区域的光刻胶进行溶解，常用有机溶剂TMAH2.38%，浓度和时间为关键参数。
间长，导致胶过显，反之，足。
有去除水分坚膜的果。
电镀预镀金属为阳极，硅片为阴极，在酸性溶液中进行氧化还原反应，电流密度、电镀时 间为电镀重要。
片需要留出金属层，使其接触电镀引脚才能形成导通电路。
去胶：使用丙酮对光刻胶进行除，异丙醇清洗,使其无残留。
晶圆边缘曝光：晶圆边缘多余的光刻胶可以通过曝光的办法来清除，称为边缘曝光系统(wafer edge exposure，WEE)，可替代传统的EBR(去胶剂)喷射晶圆进行洗边处理。
在胶完成，晶圆被传送到光单元，光是光刻的分，分被光，将使光刻胶里的光、光酸化学反应。
负性光刻胶的工作原理
负性光刻胶的工作原理负性光刻胶是半导体工艺中常用的一种光刻胶，它在制备光刻图形方面具有许多优点。
其工作原理主要是通过光敏化剂的作用，使得光刻胶在紫外光照射下发生化学反应，从而实现图形的转移。
一、光刻胶的成分和特性负性光刻胶是由聚合物基质、光敏化剂以及各种助剂组成的。
其中，聚合物基质是负责光刻胶的基本性质，如粘度、耐溶剂性和抗化学品腐蚀性等。
光敏化剂是负责使光刻胶在紫外光照射下发生化学反应的关键成分。
负性光刻胶的工作原理主要涉及到光敏化剂的吸收光能和发挥作用的过程。
一般来说，光敏化剂会吸收紫外光的能量，经过电荷转移反应，生成具有化学活性的中间态。
这种化学活性中间态会与聚合物链发生反应，产生化学键的断裂或形成，从而改变光刻胶的溶解性和物理性质。
二、光刻胶的制备和处理过程光刻胶的制备和处理过程包括胶涂覆、预烘烤、曝光和显影等步骤。
在这个过程中，光刻胶会经历从液态到固态的转变，形成图形转移所需的光刻胶膜。
首先，将光刻胶涂覆在晶圆表面，并进行均匀的旋涂，使得光刻胶均匀地覆盖在整个晶圆表面。
然后，通过预烘烤将光刻胶中的溶剂挥发掉，使得光刻胶开始固化。
此时，光刻胶变得有一定的粘度和强度，可以承受曝光过程中的应力。
接下来，使用光刻机进行曝光，将预先设计好的图形光掩模放置于光刻胶上方，通过紫外光照射，使得光刻胶中的光敏化剂发生活化反应。
曝光过程中，光刻胶中的活化部分发生化学变化，将紫外光的信息转化为化学信息。
最后，进行显影过程，即用显影剂将未暴露的光刻胶溶解掉，只留下已经暴露的部分。
显影剂能够与光刻胶中的活化部分发生化学反应，从而改变光刻胶的溶解性质。
未暴露部分的光刻胶溶解掉后，暴露部分的光刻胶留下来，形成所需的图形结构。
三、负性光刻胶的优点和应用负性光刻胶相比于正性光刻胶具有一些显著的优点。
首先，负性光刻胶具有更高的分辨率和更好的图形保真度。
其次，负性光刻胶对溶剂、酸和碱等化学物质具有较好的耐受性和稳定性。
同时，负性光刻胶制作工艺相对简单，成本相对较低。
基于SU-8厚胶光刻技术的爆炸箔加速膛工艺研究
基于SU-8厚胶光刻技术的爆炸箔加速膛工艺研究姚艺龙陶允刚郑国强余传杰（中国电子科技集团公司第四十三研究所安徽·合肥230088）摘要SU-8光刻胶是厚胶工艺常用的光刻胶，它是一种基于EPON SU-8树脂的环氧型、负性、近紫外线光刻厚胶，由于曝光时SU-8光刻胶层能够得到均匀一致的曝光量，故使用SU-8光刻胶可获得具有垂直侧壁和较大高深宽比的厚膜图形。
本文基于爆炸箔加速膛产品要求，研究了决定SU-8厚胶光刻后产品质量的主要工艺参数：胶厚与涂胶转速的关系、前后烘温度与时间、曝光量、显影时间等。
获得了适用于片式薄膜爆炸箔加速膛的SU-8厚胶光刻方案。
关键词SU-8光刻胶光刻工艺加速膛爆炸箔中图分类号：TN405文献标识码：A0引言SU-8光刻胶是一种基于EPON SU-8树脂的负性、环氧型、近紫外光刻胶。
它在近紫外光范围内光吸收度低，故整个光刻胶层所获得的曝光量均匀一致，可得到具有垂直侧壁外形和高深宽比的厚膜图形。
它还具有良好的力学性能、抗化学腐蚀性和热稳定性，能形成结构复杂的图形。
SU-8不导电，在电镀时可以直接作为绝缘体使用，主要用于微机电系统及其它厚膜光刻胶应用领域，如微传感器、微转动系统、线圈的模具，同时SU-8采用特殊的环氧成膜材料，能在强刻蚀液及电铸工艺中使用。
在薄膜光刻工艺技术中，SU-8是一种具有特殊功能的不可替代的一种光刻胶，和光刻常用的正胶、负胶及PI胶相比，SU-8能够实现厚胶图像光刻技术，使用SU-8可获得从几十微米达一千微米的胶，而同样工艺中常用的正胶、PI胶等厚度一般小于5微米。
即使膜厚达1000微米，其光刻图形边缘仍近乎垂直，深宽比可达50：1，利用这一特性SU-8可实现产品特殊结构制备，如片式薄膜爆炸箔加速膛。
当前，国内军用火工品与欧美先进国家有较大的差距，仍以第二代为主，多代并存。
第二代火工品使用桥丝式换能元，敏感传爆药，受到外部环境的干扰时较易殉爆，武器装备系统的安全性与可靠性难以保障。
AZ4620紫外厚胶制备金属小零件工艺研究
AZ4620紫外厚胶制备金属小零件工艺研究采用AZ4620紫外光刻胶在UV-LIGA技术基础上制备了高深宽比MESM微结构。
研究曝光、显影关键工艺因素对图形微结构的影响，解决匀胶、烘培等关键工艺问题，优化了AZ4620胶光刻工艺，成功制作出了近30μm厚的AZ4620光刻胶微结构图形，并通过电铸铜得到了具有垂直侧壁和高深宽比的精细镀铜MESM微结构。
标签：光刻胶；烘焙；曝光；显影；电铸引言MEMS（微机电系统）是21世纪科技与产业的热点之一，而微细加工技术又是MEMS发展的重要基础。
MEMS器件都需要高深宽比结构，同时还要求侧壁陡直。
目前能够满足该技术要求的主要有LIGA技术和干法刻蚀技术。
LIGA 技术是利用同步辐射X射线深层光刻、电铸成型和微复制三种工艺手段有机结合的一种技术。
具有批量生产三维微小零件的能力，可加工尺寸从亚微米到毫米，高度达1.5mm以上，深宽比达500的微小零件，并且保持微小零件侧壁陡直。
但LIGA技术需要昂贵的同步辐射X光光源和X光掩模板，且加工周期较长，因此限制其广泛应用。
干法刻蚀技术由于只能在硅材料上进行，也限制了其使用。
为了解决LIGA技术同步辐射X射线成本高昂问题，近几年探索出了一种利用常规紫外光刻蚀及掩模的UV-LIGA技术，用它来制作高深宽比的金属微小零件。
虽然UV-LIGA技术制作的高深宽比微小零件在一些指标上与LIGA技术还存在着一些差距，但是已经能够满足微机械制作中的很多需要。
本文采用AZ4620紫外光刻胶，进行UV-LIGA工艺实验。
给出了加工制作的工艺过程，重点分析了该技术中曝光、显影对微结构的影响，通过优化过程工艺参数，实现了高深宽比的金属微结构加工制作。
1 实验试验采用紫外光刻技术具体实验工艺步骤包括以下几步：溅射镀膜→匀胶→烘培→二次匀胶→二次烘培→曝光→显影→电铸→去胶选用氧化铝陶瓷做实验用基板，采用真空溅射镀膜的方法，在陶瓷基板上涂覆一层钛钨金复合膜。
厚的负型光刻胶制作的电镀模型

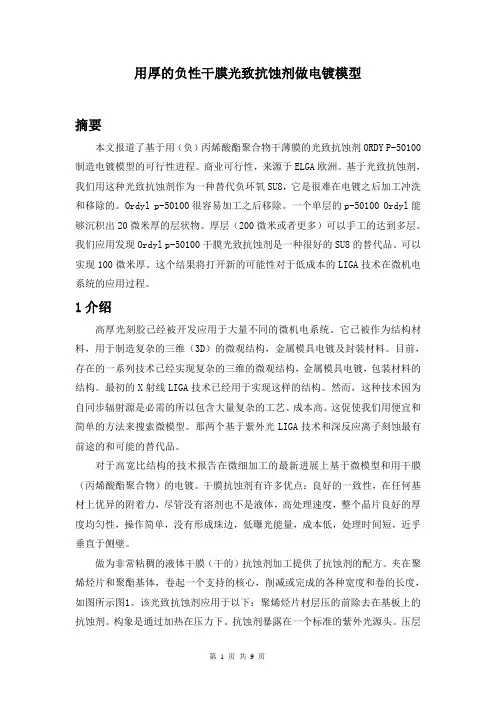

用厚的负性干膜光致抗蚀剂做电镀模型摘要本文报道了基于用（负）丙烯酸酯聚合物干薄膜的光致抗蚀剂ORDY P-50100制造电镀模型的可行性进程。
商业可行性，来源于ELGA欧洲。
基于光致抗蚀剂，我们用这种光致抗蚀剂作为一种替代负环氧SU8，它是很难在电镀之后加工冲洗和移除的。
Ordyl p-50100很容易加工之后移除。
一个单层的p-50100 Ordyl能够沉积出20微米厚的层状物。
厚层（200微米或者更多）可以手工的达到多层。
我们应用发现Ordyl p-50100干膜光致抗蚀剂是一种很好的SU8的替代品。
可以实现100微米厚。
这个结果将打开新的可能性对于低成本的LIGA技术在微机电系统的应用过程。
1介绍高厚光刻胶已经被开发应用于大量不同的微机电系统。
它已被作为结构材料，用于制造复杂的三维（3D）的微观结构，金属模具电镀及封装材料。
目前，存在的一系列技术已经实现复杂的三维的微观结构，金属模具电镀，包装材料的结构。
最初的X射线LIGA技术已经用于实现这样的结构。
然而，这种技术因为自同步辐射源是必需的所以包含大量复杂的工艺、成本高。
这促使我们用便宜和简单的方法来搜索微模型。
那两个基于紫外光LIGA技术和深反应离子刻蚀最有前途的和可能的替代品。
对于高宽比结构的技术报告在微细加工的最新进展上基于微模型和用干膜（丙烯酸酯聚合物）的电镀。
干膜抗蚀剂有许多优点：良好的一致性，在任何基材上优异的附着力，尽管没有溶剂也不是液体，高处理速度，整个晶片良好的厚度均匀性，操作简单，没有形成珠边，低曝光能量，成本低，处理时间短，近乎垂直于侧壁。
做为非常粘稠的液体干膜（干的）抗蚀剂加工提供了抗蚀剂的配方。
夹在聚烯烃片和聚酯基体，卷起一个支持的核心，削减或完成的各种宽度和卷的长度，如图所示图1。
该光致抗蚀剂应用于以下：聚烯烃片材层压的前除去在基板上的抗蚀剂。
构象是通过加热在压力下。
抗蚀剂暴露在一个标准的紫外光源头。
压层和暴晒后聚酯剥离离开。
正_负双层光刻胶厚膜剥离技术

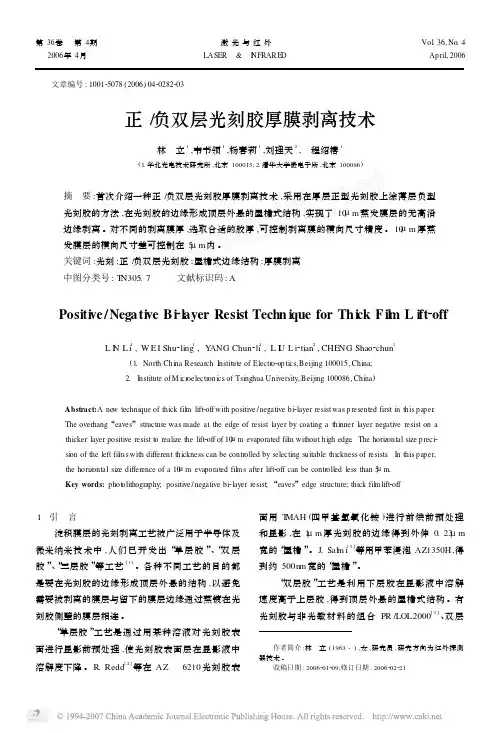

第36卷 第4期 激光与红外Vol.36,No.4 2006年4月 LASER & I N FRARE D Ap ril,2006 文章编号:100125078(2006)0420282203正/负双层光刻胶厚膜剥离技术林 立1,韦书领1,杨春莉1,刘理天2, 程绍椿1(1.华北光电技术研究所,北京100015;2.清华大学微电子所,北京100086)摘 要:首次介绍一种正/负双层光刻胶厚膜剥离技术,采用在厚层正型光刻胶上涂薄层负型光刻胶的方法,在光刻胶的边缘形成顶层外悬的屋檐式结构,实现了10μm蒸发膜层的无高沿边缘剥离。
对不同的剥离膜厚,选取合适的胶厚,可控制剥离膜的横向尺寸精度。
10μm厚蒸发膜层的横向尺寸差可控制在5μm内。
关键词:光刻;正/负双层光刻胶;屋檐式边缘结构;厚膜剥离中图分类号:T N305.7 文献标识码:APositi ve/Negati ve Bi2l ayer Resist Techn i que for Thi ck Fil m L i ft2offL I N L i1,W E I Shu2ling1,Y ANG Chun2li1,L I U L i2tian2,CHENG Shao2chun1(1.North China Research I nstitute of Electr o2op tics,Beijing100015,China;2.I nstitute of M icr oelectr onics of Tsinghua University,Beijing100086,China)Abstract:A ne w technique of thick fil m lift2off with positive/negative bi2layer resist was p resented first in this paper.The overhang“eaves”structure was made at the edge of resist layer by coating a thinner layer negative resist on athicker layer positive resist t o realize the lift2off of10μm evaporated fil m without high edge.The horizontal size p reci2si on of the left fil m s with different thickness can be contr olled by selecting suitable thickness of resists.I n this paper,the horizontal size difference of a10μm evaporated fil m s after lift2off can be contr olled less than5μm.Key words:phot olithography;positive/negative bi2layer resist;“eaves”edge structure;thick fil m lift2off1 引 言淀积膜层的光刻剥离工艺被广泛用于半导体及微米纳米技术中,人们已开发出“单层胶”、“双层胶”、“三层胶”等工艺[1]。
