构件尺寸检查记录表
混凝土现浇结构外观及尺寸偏差检查标准
混凝土现浇结构外观及尺寸偏差检查标准天元集团技术质量管理标准混凝土现浇结构外观及尺寸偏差检查标准起草人:批准人:混凝土现浇结构外观及尺寸偏差检查标准1 总则为贯彻集团的质量方针和质量目标，提高混凝土工程的施工质量，按照国家有关标准，结合集团的施工及管理水平制定本标准。
2 适用范围集团施工的所有建筑物和构筑物的混凝土结构工程。
3 外观质量检查:3.1 标准要求:表面平整，棱角顺直，阴阳角方正，预埋件(孔)位置准确;不应有露筋、蜂窝、孔洞、夹渣、疏松、裂缝、缺角掉楞等缺陷;构件表面色泽均匀、不宜有气泡、麻面、掉皮、起砂、沾污;楼梯踏步齿角整齐，无吃模、掉角、脚印等;施工缝位置正确、处理方法正确;剪力墙根部无烂根现象，接缝平顺、严密、无位移错台、无漏浆;三小间止水梁位置正确，高度、宽度满足要求，有地面填充层的三小间门口按要求设置止水梁并留有管道套管;阳台栏板、飘窗、造型等结构尺寸正确、横竖通线;混凝土振捣密实，缺陷根据规范要求进行处理，养护措施到位;后浇带有独立的支撑体系、留设位置和尺寸准确、留槎边角整齐、防水防潮措施有效，两侧模板不漏浆，钢筋有防护措施、保护层厚度满足要求、位置正确、绑扎牢固、无污染。
3.2 检查方法:全数观察，尺量。
3.3评分办法3.3.1评分标准序号项目分值评分标准大面、棱角、阴阳角有明显不平整、不顺直、不方表面平整，棱角顺1 10 正，影响整体观感的扣3~5分，影响不大的扣1~2分。
直，阴阳角方正纵向受力钢筋露筋，每处扣5分，其他钢筋有少2 10 露筋量露筋每处扣1分。
构件主要受力部位有蜂窝每处扣5分，其他部位3 10 蜂窝有少量蜂窝每处扣1~2分。
构件主要受力部位有孔洞每处扣5~7分，其他部4 10 孔洞位有少量孔洞每处扣2~4分。
1构件主要受力部位有夹渣每处扣5分，其他部位5 10 夹渣有少量夹渣每处扣1分。
构件主要受力部位有疏松每处扣5分，其他部位6 10 疏松有少量疏松每处扣1分。
主体结构检验批质量验收记录表
外露长度（mm）
+10,0
预埋螺栓
中心线位置（mm）
2
外露长度（mm）
+10,0
预留洞
中心线位置（mm）
10
尺寸（mm）
+10,0
5
模板安装允许偏差
轴线位置（mm）
5
底模上表面标高（mm）
±5
截面内部尺寸（mm）
基础
±10
柱、墙、梁
+4,-5
层高垂直度（mm）
不大于5m
6
大于5m
8
相邻两板表面高低差（mm）

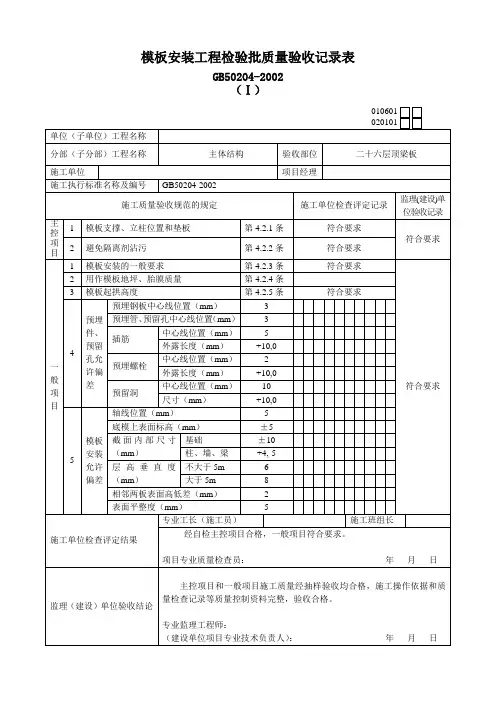

模板安装工程检验批质量验收记录表
GB50204-2002
（Ⅰ）
010601
020101
单位（子单位）工程名称
分部（子分部）工程名称
主体结构
验收部位
二十六层顶梁板
施工单位
项目经理
施工执行标准名称及编号
GB50204-2002
施工质量验收规范的规定
施工单位检查评定记录
监理(建设)单位验收记录
主控项目
1
模板支撑、立柱位置和垫板
第7.2.3条
4
配合比设计
第7.3.1条
符合要求
一般项目
1
矿物掺合料质量及掺量
第7.2.4条
符合要求
2
粗细骨料的质量
第7.2.5条
符合要求
3
拌制混凝土用水
第7.2.6条
符合要求
4
开盘鉴定
第7.3.2条
5
依砂、石含水率调整配合比
第7.3.3条
符合要求
施工单位检查评定结果
专业工长（施工员）
施工班组长
钢结构施工检查记录表
施工检查记录表钢构001 工程名称及部位：年月日项目负责人：班长：质检员：零部件切割加工施工检查记录表工程名称及部位：年月日钢构002项目负责人：班长：质检员：钢构件组装、焊接H型钢施工检查记录表工程名称及部位：年月日钢构003项目负责人：班长：质检员：焊接连接制作组装质量施工检查记录表工程名称及部位：年月日钢构004项目负责人：班长：质检员：单层钢柱制作外形尺寸施工检查记录表工程名称及部位：年月日钢构005项目负责人：班长：质检员：钢桁架制作外形尺寸施工检查记录表工程名称及部位：年月日钢构006项目负责人：班长：质检员：焊接实腹梁外形尺寸施工检查记录表工程名称及部位：年月日钢构007项目负责人：班长：质检员：多节钢柱制作外形尺寸施工检查记录表工程名称及部位：年月日钢构008项目负责人：班长：质检员：钢平台、钢梯和防护栏杆外型尺寸施工检查记录表工程名称及部位：年月日钢构009项目负责人：班长：质检员：墙架、檩条、支撑系统外型尺寸施工检查记录表工程名称及部位：年月日钢构010项目负责人：班长：质检员：压型金属板制作施工检查记录表工程名称及部位：年月日钢构011项目负责人：班长：质检员：构件焊接施工检查记录表工程名称及部位：年月日钢构012项目负责人： 班长： 质检员：构件涂装隐蔽工程 施工检查记录表工程名称及部位： 年 月 日钢构013项目负责人：班长：质检员：钢构件预拼装施工检查记录表工程名称及部位：年月日钢构014项目负责人：班长：质检员：主体结构安装施工检查记录表工程名称及部位：年月日钢构015项目负责人：班长：质检员：多层及高层钢结构中构件安装检查记录表工程名称及部位：年月日钢构016项目负责人：班长：质检员：钢结构普通紧固件连接施工检查记录工程名称及部位：年月日钢构017项目负责人：班长：质检员：高强度螺栓连接施工检查记录工程名称及部位：年月日钢构018项目负责人：班长：质检员：钢平台、钢梯和防护栏杆安装施工检查记录表工程名称及部位：年月日钢构019项目负责人：班长：质检员：墙架、檩条等次要构件安装施工检查记录表工程名称及部位：年月日钢构020项目负责人：班长：质检员：压型金属板安装施工检查记录表工程名称及部位：年月日钢构021项目负责人：班长：质检员：钢管构件制作外形尺寸施工检查记录表工程名称及部位：年月日钢构022项目负责人：班长：质检员：金属门窗（涂色镀锌钢板门窗）安装施工检查记录表工程名称及部位：年月日钢构023项目负责人：班长：质检员：特种门安装施工检查记录表工程名称及部位：年月日钢构024项目负责人：班长：质检员：。
钢结构施工检查记录表(1-24)
施工检查记录表钢构001 工程名称及部位：年月日项目负责人：班长：质检员：零部件切割加工施工检查记录表工程名称及部位：年月日钢构002项目负责人：班长：质检员：钢构件组装、焊接H型钢施工检查记录表工程名称及部位：年月日钢构003项目负责人：班长：质检员：焊接连接制作组装质量施工检查记录表工程名称及部位：年月日钢构004项目负责人：班长：质检员：单层钢柱制作外形尺寸施工检查记录表工程名称及部位：年月日钢构005项目负责人：班长：质检员：钢桁架制作外形尺寸施工检查记录表工程名称及部位：年月日钢构006项目负责人：班长：质检员：焊接实腹梁外形尺寸施工检查记录表工程名称及部位：年月日钢构007项目负责人：班长：质检员：多节钢柱制作外形尺寸施工检查记录表工程名称及部位：年月日钢构008项目负责人：班长：质检员：钢平台、钢梯和防护栏杆外型尺寸施工检查记录表工程名称及部位：年月日钢构009项目负责人：班长：质检员：墙架、檩条、支撑系统外型尺寸施工检查记录表工程名称及部位：年月日钢构010项目负责人：班长：质检员：压型金属板制作施工检查记录表工程名称及部位：年月日钢构011项目负责人：班长：质检员：构件焊接施工检查记录表工程名称及部位：年月日钢构012项目负责人：班长：质检员：构件涂装隐蔽工程施工检查记录表工程名称及部位：年月日钢构013项目负责人：班长：质检员：钢构件预拼装施工检查记录表工程名称及部位：年月日钢构014项目负责人：班长：质检员：主体结构安装施工检查记录表工程名称及部位：年月日钢构015项目负责人：班长：质检员：多层及高层钢结构中构件安装检查记录表工程名称及部位：年月日钢构016项目负责人：班长：质检员：钢结构普通紧固件连接施工检查记录工程名称及部位：年月日钢构017项目负责人：班长：质检员：高强度螺栓连接施工检查记录工程名称及部位：年月日钢构018项目负责人：班长：质检员：钢平台、钢梯和防护栏杆安装施工检查记录表工程名称及部位：年月日钢构019项目负责人：班长：质检员：墙架、檩条等次要构件安装施工检查记录表工程名称及部位：年月日钢构020项目负责人：班长：质检员：压型金属板安装施工检查记录表工程名称及部位：年月日钢构021项目负责人：班长：质检员：钢管构件制作外形尺寸施工检查记录表工程名称及部位：年月日钢构022项目负责人：班长：质检员：金属门窗（涂色镀锌钢板门窗）安装施工检查记录表工程名称及部位：年月日钢构023项目负责人：班长：质检员：特种门安装施工检查记录表工程名称及部位：年月日钢构024项目负责人：班长：质检员：。
钢结构检验批验收记录表(全)
2
钢材表面质量
第7.2.5条
10/12
抽查12处，合格12处
100%
3
切割精度
第7.2.2条
第7.2.3条
全/10
抽查10处，合格10处
100%
4
矫正质量
第7.3.3条
第7.3.4条
第7.3.5条
10/10
抽查10处，合格10处
100%
5
边缘加工精度
第7.2.4条
10/10
抽查10处，合格10处
/
检验批部位
1轴~10轴
施工依据
《钢结构工程施工规范》GB50755-2012
验收依据
《钢结构工程施工质量验收规范》GB50205-2020
主控项目
验收项目
设计要求及规范规定
最小/实际
抽样数量
检查记录
检查结果
1
基础验收
第10.2.1条、
第10.2.2条、
第10.2.3条、
第10.2.4条
10/10
抽查10处，合格10处
验收依据
《钢结构工程施工质量验收规范》GB50205-2020
主控项目
验收项目
设计要求及规范规定
最小/实际
抽样数量
检查记录
检查结果
1
焊接材料进场
第4.6.1条
/
质量证明文件齐全
√
2
焊接材料复验
第4.6.2条
/
/
3
材料匹配
第5.2.1条
/
质量证明文件齐全，资料齐全
√
4
焊工证书
第5.2.2条
/
文件符合规定，资料齐全
结构位置与尺寸偏差检验记录表
监理单位
检验日期
构件部位（层、 量测项目
序号
设计值 允许偏差
轴线位置） （单位：mm）
1
板厚 1
层高
板厚 2
层高
板厚 3
层高
板厚 4
层高
板厚 5
层高
板厚 6
层高
板厚 7
层高
板厚 8
层高
量测值
2
3
平均值
检验操作（记录）人员：
项目施工技术负责人：
专业监理工程师（建设单位项目专业技术负责人）:
注：（1）板应按有代表性的自然间抽取1%，且不不应少于3间；层高应按有代表性的自然间抽取1%，且不应少 于3间。（2）板厚测量在同一对角线上量测中间及距离两端各0.1m处，取3点平均值。悬挑板取距离支座0.1m 处，沿宽度方向包括中心位置在内的随机3点取平均值。（3）层高与板厚测点相同，量测板顶至上层楼板板底 净高，层高量测值为净高与板厚之和，取3点平均值。（4）允许偏差应符合《GB50204-2015》表8.3.2和9.3.9
注：（1）梁应抽取构件数量的1%，且不应少于3个构件。（2）量测一侧边跨中及两个距离支座0.1m处，取3点 平均值；量测值可取腹板高度加上此处楼板的实测厚度。（3）允许偏差应符合《GB50204-2015》表8.3.2和 9.3.9规定。
结构实体位置与尺寸偏差检验记录表（板）
项目名称
部位
编号：
施工单位
结构实体位置与尺寸偏差检验记录表（梁）
项目名称
部位
编号：
施工单位
监理单位
检验日期
序号 构件部位（层、轴线位置）
梁高 设计值 （mm）
允许偏差 （mm）
支座
现浇结构外观及尺寸偏差检验批质量验收记录表基础垫层
现浇结构外观及尺寸偏差检验批质量验收记录表8现浇结构分项工程说明：8现浇结构分项工程现浇结构分项工程以模板、钢筋、预应力、混凝土四个分项工程为依托，是拆除模板后的混凝土结构实物外观质量、几何尺寸检验等一系列技术工作的总称。
现浇结构分项工程可按楼层、结构缝或施工段划分检验批。
一般规定8.1.1 现浇结构的外观质量缺陷,应由监理（建设）单位、施工单位等各方根据其对结构性能和使用功能影响的严重程度，按表的规定。
表8.1.1 现浇结构外观质量缺陷说明：8.1.1 对现浇结构外观质量的验收，采用检查缺陷，并对缺陷的性质和数量加以限制的方法进行。
本条给出了确定现浇结构外观质量严重缺陷、一般缺陷的一般原则。
各种缺陷的数量限制可由各地根据实际情况作出具体规定。
当外观质量缺陷的严重程度超过本条规定的一般缺陷时，可按严重缺陷处理。
在具体实施中，外观质量缺陷对结构性能和使用功能等的影响程度，应由监理（建设）单位、施工单位等各方共同确定。
对于具有重要装饰效果的清水混凝土，考虑到其装饰效果属于主要使用功能，故将其表面外形缺陷、外表缺陷确定为严重缺陷。
8.1.2现浇结构拆模后，应由监理（建设）单位、施工单位对外观质量和尺寸偏差进行检查，作出记录，并应及时按施工技术方案对缺陷进行处理。
说明：8.1.2 现浇结构拆模后，施工单位应及时全同监理（建设）单位对混凝土外观质量和尺寸偏差进行检查，并作出记录。
不论何种缺陷都应及时进行处理，并重新检查验收。
外观质量主控项目8.2.1 现浇结构的外观质量不应有严重缺陷。
对已经出现的严重缺陷，应由施工单位提出技术处理方案，并经监理（建设）单位认可后进行处理。
对经处理的部位，应重新检查验收。
检查数量：全数检查。
检验方法：观察，检查技术处理方案。
说明：8.2.1 外观质量的严重缺陷通常会影响到结构性能、使用功能或耐久性。
对已经出现的严重缺陷，应由施工单位根据缺陷的具体情况提出技术处理方案，经监理（建设）单位认可后进行处理，并重新检查验收。
预制构件进场检查记录表(叠合板)
5
底板平整度
4
预应力钢筋保护 层厚度
预应力钢筋外伸 长度
预埋 件
中心位置 偏移
与混凝土 面平整度
中心位置 预留 偏移 孔洞
规格尺寸
+5,-3 +30,-10
10 5 10 +10,0
用2m靠尺和塞尺,量测靠 尺与板面最大间隙
在板侧立情况下,2m靠尺 、塞尺量测靠尺与板底的
最大间隙 用尺或钢筋保护层厚度测
桥林产业人才共有产权房建设项目
允许偏差 （mm） YLB-A-6R YLB-A-7
±5
±5
＋5，-3
5 l/750 且≤20
17#楼8层
构件编号 YLB-A-8 YLB-A-2bR YLB-A-2aR
检验方法
用尺量测平行于板长方向 的任何
用尺量测垂直于板长方向 底面
用尺量测与长边竖向垂直 的任何
用尺量测板面的两个对角 线
桥林产业人才共有产权房建设项目
YLB-B-2
17#楼8层
构件编号 YLB-B-5 YLB-B-6
YLB-A-2
检验方法
用尺量测平行于板长方向 的任何
用尺量测垂直于板长方向 底面
用尺量测与长边竖向垂直 的任何
用尺量测板面的两个对角 线
拉线,用尺量测侧向弯曲 最大处
翘曲
l/750
调平尺在板两端量测
表面平整度
用尺量测与长边竖向垂直 的任何
用尺量测板面的两个对角 线
拉线,用尺量测侧向弯曲 最大处
翘曲
l/750
调平尺在板两端量测
表面平整度
5
底板平整度
4
预应力钢筋保护 层厚度
预应力钢筋外伸 长度
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
建设单位项目负责人 监理单位总监理工程师 检查人员： 页，共 页 施工单位项目经理 检查日期：
建筑面积
13486.29M2
施工单位
宜兴市建工建筑安装有限责任公司 抽测结果
抽 测 值 1 2 3 4
按楼层、结构缝或施工段划分检验批。在同一检验批内，对梁、柱，应抽查构件数量的10%，且不少于3 检测 件；对墙和板，应按有代表性的自然间抽查10%，且不少于3间；对大空间结构，墙可按相邻轴线高度5m 数量 左右划分检查面，板可按纵、横轴线划分检查面，抽查10%，且均不少于3面；对电梯井，应全数检查。 对设备基础，应全数检查。
构件尺寸检查记录表
