泄压阀工作原理

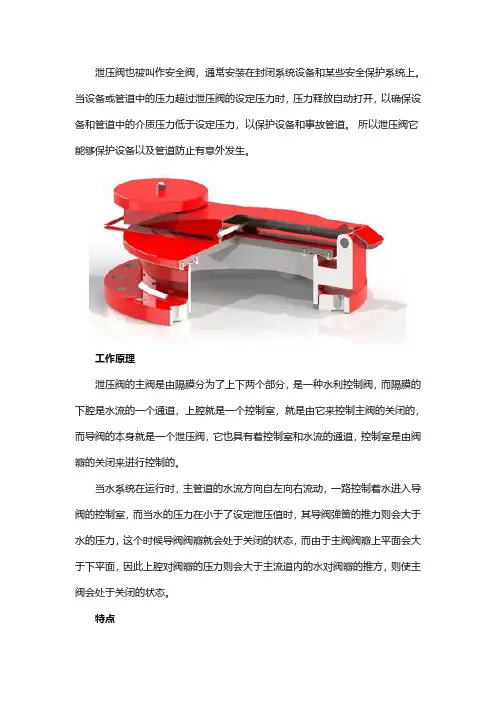

泄压阀的工作原理和特点
泄压阀也被叫作安全阀，通常安装在封闭系统设备和某些安全保护系统上。
当设备或管道中的压力超过泄压阀的设定压力时，压力释放自动打开，以确保设备和管道中的介质压力低于设定压力，以保护设备和事故管道。
所以泄压阀它能够保护设备以及管道防止有意外发生。
工作原理
泄压阀的主阀是由隔膜分为了上下两个部分，是一种水利控制阀，而隔膜的下腔是水流的一个通道，上腔就是一个控制室，就是由它来控制主阀的关闭的，而导阀的本身就是一个泄压阀，它也具有着控制室和水流的通道，控制室是由阀瓣的关闭来进行控制的。
当水系统在运行时，主管道的水流方向自左向右流动，一路控制着水进入导阀的控制室，而当水的压力在小于了设定泄压值时，其导阀弹簧的推力则会大于水的压力，这个时候导阀阀瓣就会处于关闭的状态，而由于主阀阀瓣上平面会大于下平面，因此上腔对阀瓣的压力则会大于主流道内的水对阀瓣的推方，则使主阀会处于关闭的状态。
特点
1、管道内的压力在非常稳定的时候，泄气阀也会处于相对稳定的状态，而泄压阀如果超出了所规定的压力时则会自动打开进行泄压。
2、泄压阀的开关是可以自由的进行调节的，能够使压力控制在一个相对平衡的状态下。
3、泄压阀具有着非常可靠的操作性，因为它所采用的是隔膜传动机构。
4、泄压阀的安装和维修非常的方便，因为它是可以安装在涉及到设备的任何位置，其检查也是非常的方便。
以上就是理航达机械设备为大家介绍的关于泄压阀的工作原理和特点的相关内容，希望对大家有所帮助！泄压阀在平时可能是我们不经常接触到的东西，如果您对它不了解，可以向专业的厂家进行咨询哦。
泄压阀工作原理
泄压阀工作原理泄压阀，也被称为安全阀或压力阀，是一种用于控制流体压力的装置。
它的主要作用是在系统压力超过额定值时，及时释放压力，以保护系统的安全运行。
本文将介绍泄压阀的工作原理及其在工程中的应用。
一、泄压阀的工作原理泄压阀的工作原理基于压力平衡原理。
当系统内部压力超过设定的额定压力时，泄压阀会打开，将多余的流体引导到阀外，以降低系统压力。
当系统压力恢复正常时，泄压阀会自动关闭。
泄压阀通常由阀体、活塞、弹簧和调节装置等组成。
其中，弹簧的作用是提供阀关闭的力，而调节装置则用于调整泄压阀的额定压力。
泄压阀的工作过程可以分为两个阶段：开启阶段和关闭阶段。
1. 开启阶段：当系统内部压力超过额定压力时，压力作用在活塞上，压力大于弹簧提供的关闭力，活塞自动向上移动，使阀门打开。
此时，多余的流体通过阀门排出，系统压力得到释放。
2. 关闭阶段：当系统压力降低到额定压力以下时，弹簧的关闭力大于压力作用在活塞上的力，活塞被弹簧推回原位，阀门关闭。
这样，阀门就完成了一次开启和关闭的循环。
二、泄压阀的应用泄压阀在工程中有着广泛的应用，特别是在液压和气动系统中。
以下是泄压阀的几个主要应用场景：1. 液压系统中的泄压阀：液压系统中通常需要对流体压力进行控制，以保证系统的稳定运行。
泄压阀可以在系统压力过高时及时释放多余压力，避免系统损坏。
2. 蒸汽锅炉中的泄压阀：蒸汽锅炉中的压力控制非常重要，过高的压力可能导致爆炸等严重事故。
泄压阀在蒸汽锅炉中起到保护作用，一旦压力超过额定值，泄压阀会自动打开，释放多余的蒸汽。
3. 燃气系统中的泄压阀：燃气系统中的压力也需要得到控制，以保证燃气的安全供应。
泄压阀可以在燃气管道压力过高时进行泄压，防止管道破裂或事故发生。
4. 压力容器中的泄压阀：压力容器内部压力的控制是保证容器安全运行的关键。
泄压阀可以在压力过高时释放多余的压力，保证容器的安全性。
三、总结泄压阀作为一种常见的压力控制装置，具有重要的应用价值。
增压器泄压阀工作原理
增压器泄压阀工作原理
增压器泄压阀是一种用于控制增压器内部压力的装置。
其工作原理如下：
1. 压力调节阀：增压器泄压阀中的压力调节阀是主要控制泄压阀工作的关键部件。
通过对压力调节阀的调节，可以控制泄压阀开启和关闭的压力阈值。
2. 泄压管道：增压器泄压阀上方连接着一个泄压管道。
当增压器内部压力超过设定的压力阈值时，压力会通过泄压管道导向泄压阀。
3. 弹簧阀芯：泄压阀中的弹簧阀芯是另一个关键部件。
当压力超过设定阈值时，通过压力调节阀与弹簧阀芯之间的关系，弹簧阀芯受到压力的作用而打开。
4. 泄压口：当弹簧阀芯打开时，增压器内部的压力会从泄压口中释放出来，以保持增压器内部的稳定压力。
综上所述，增压器泄压阀通过控制压力调节阀的开关和弹簧阀芯的打开来实现对增压器内部压力的控制和调节。
当压力超过设定阈值时，泄压阀会自动打开，将过多的压力释放出来，以保护增压器的正常运行。
消防泄压阀工作原理

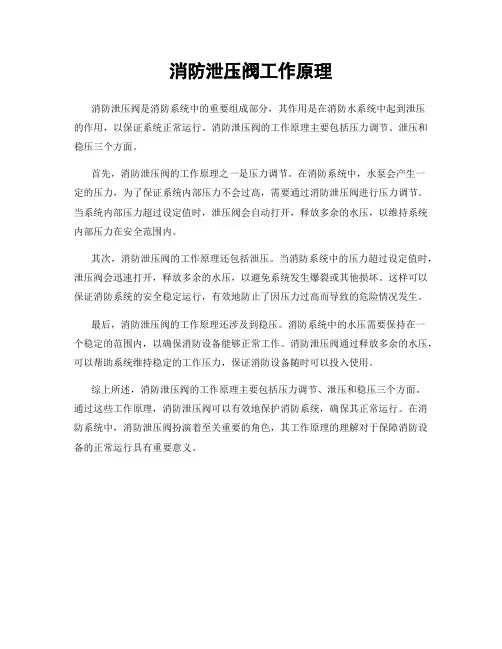

消防泄压阀工作原理
消防泄压阀是消防系统中的重要组成部分，其作用是在消防水系统中起到泄压
的作用，以保证系统正常运行。
消防泄压阀的工作原理主要包括压力调节、泄压和稳压三个方面。
首先，消防泄压阀的工作原理之一是压力调节。
在消防系统中，水泵会产生一
定的压力，为了保证系统内部压力不会过高，需要通过消防泄压阀进行压力调节。
当系统内部压力超过设定值时，泄压阀会自动打开，释放多余的水压，以维持系统内部压力在安全范围内。
其次，消防泄压阀的工作原理还包括泄压。
当消防系统中的压力超过设定值时，泄压阀会迅速打开，释放多余的水压，以避免系统发生爆裂或其他损坏。
这样可以保证消防系统的安全稳定运行，有效地防止了因压力过高而导致的危险情况发生。
最后，消防泄压阀的工作原理还涉及到稳压。
消防系统中的水压需要保持在一
个稳定的范围内，以确保消防设备能够正常工作。
消防泄压阀通过释放多余的水压，可以帮助系统维持稳定的工作压力，保证消防设备随时可以投入使用。
综上所述，消防泄压阀的工作原理主要包括压力调节、泄压和稳压三个方面。
通过这些工作原理，消防泄压阀可以有效地保护消防系统，确保其正常运行。
在消防系统中，消防泄压阀扮演着至关重要的角色，其工作原理的理解对于保障消防设备的正常运行具有重要意义。
泄压阀的结构与工作原理
泄压阀的结构与工作原理【学员问题】泄压阀的结构与工作原理？【解答】泄压阀是由针形阀I、压力表2、主阀3、导阀4及连接管等部件组成。
其结构如下图所示。
它是水力控制阀的一种。
主阀被隔膜分成上、、下两部分，隔膜下腔为水流通道，上腔为控制室，由它来控制主阀阀瓣的启闭。
导阀本身就是一个泄压阀，它也有控制室和水流通道，阀瓣启闭由控制室控制。
针形阀即节流阀，，它控制着连接管中水的流量。
在消防给水系统运行过程中，主管道水流方向自左向右，一路控制水进入导阀控制室，当水的压力小于设定泄压值时，导阀弹簧的推力大于水的压力，导阀阀瓣处于关闭状态。
另一路控制水经节流针形阀进入主阀上腔后产生一个静压，上腔的压强和生流道内的压强相等。
由于主阀阀瓣上平面大于下平面，所以上腔对阍瓣的压力大于主流道内水对问瓣的推方，使主阀处于关闭状态。
如果主管道水流压力升高并超过设定的泄压值，经控制管进人导管控制室的水流压力增加，水的压力大于弹簧推力此时导阀被打开，主阀上淀开始泄压。
由于受节流阀节制，补水不足，造成主阀上腔压力减小，主阀同瓣下髓冰。
流推力大手上腔压力，阀瓣上升，主阀打开迅速泄压。
由于上述过程是在瞬间完成的，所以室内消防给系统在发生超压时，不会造成危害。
如果主管道水流压力继续增加，导阀开启量也随之加大使得主阀上腔与下腔的压差更大，主阀开启量也越大，系统泄压快。
反之，。
如果主管道水流压力减小（如室内消火栓使用个数增加或开启喷头个数增多时），导阀控制室压力随之减小，导阀开启量变小。
主阀上腔压力增大，主阀阀瓣询下关小，使主管道水流压力稳定在系统设计。
作压力抱饲以内。
以上内容均根据学员实际工作中遇到的问题整理而成，供参考，如有问题请及时沟通、指正。

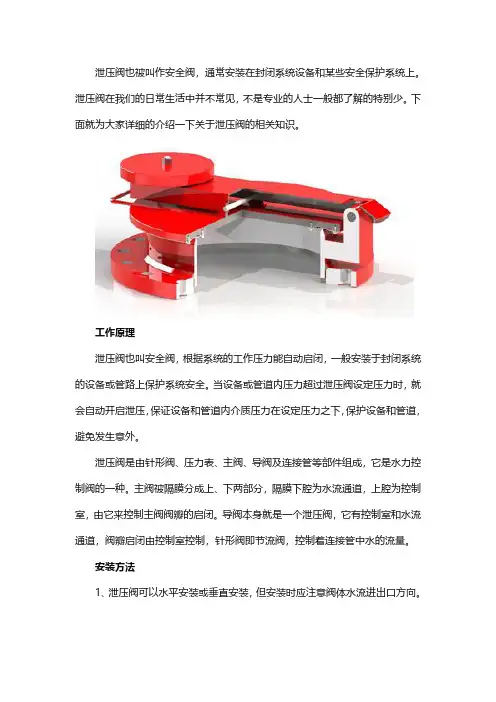

泄压阀的工作原理、安装方法、作用
泄压阀也被叫作安全阀，通常安装在封闭系统设备和某些安全保护系统上。
泄压阀在我们的日常生活中并不常见，不是专业的人士一般都了解的特别少。
下面就为大家详细的介绍一下关于泄压阀的相关知识。
工作原理泄压阀也叫安全阀，根据系统的工作压力能自动启闭，一般安装于封闭系统的设备或管路上保护系统安全。
当设备或管道内压力超过泄压阀设定压力时，就会自动开启泄压，保证设备和管道内介质压力在设定压力之下，保护设备和管道，避免发生意外。
泄压阀是由针形阀、压力表、主阀、导阀及连接管等部件组成，它是水力控制阀的一种。
主阀被隔膜分成上、下两部分，隔膜下腔为水流通道，上腔为控制室，由它来控制主阀阀瓣的启闭。
导阀本身就是一个泄压阀，它有控制室和水流通道，阀瓣启闭由控制室控制，针形阀即节流阀，控制着连接管中水的流量。
安装方法1、泄压阀可以水平安装或垂直安装，但安装时应注意阀体水流进出口方向。
2、如果泄压阀排水口位置较远，泄水管路过长，泄水管口径宜比泄压阀规格放大一档，防止泄流不畅产生背压，保证泄压阀阀前管网压力稳定。
作用1、排气泄压阀排气泄压阀由于工作环境恶劣，目前还是使用机械的控制方式。
通过导入进气管的压力，当压力达到限定增压值时，连杆推动阀门，使一部分排气绕过涡轮直接排入排气管。
这样既可以保护发动机在额定的增压压力下工作，又可以避免涡轮长期高速运转而提前失效，起到保护发动机和涡轮的作用。
2、进气泄压阀为了保护进气组件，需要一个能在急收油门的时候保护进气管的泄压阀。
这种泄压阀的特点就是直接把高压空气排到空气中，往往能在改装车上见到，一个炮弹式的金属外壳安装在进气管上，通过硅胶管连接到相应的位置进行压力控制。
以上就是为大家介绍的关于泄压阀的工作原理、安装方法、作用的相关内容，希望对大家有所帮助！。
安全泄压阀工作原理图
安全泄压阀工作原理图
安全泄压阀是由主阀和先导阀及其它外装附件组成，其主阀由阀体、膜片、阀杆、组件、主阀板、阀座等组成，通过外装附件及先导阀实现安全泄压。
图一结构示意图
1、闸阀
2、过滤器
3、先导阀
4、压力表
工作原理
安全泄压阀是通过进口压力的变化，反馈到导阀上，再由导阀来控制主阀板的启闭，使管路中的压力能保持安全稳定的状态，一旦超压，能及时泄压。
当管路中的压力超过先导阀的设定值时，进口压力水从控制管进入先导阀膜片下腔内，使其压力增高，推动先导阀阀杆上移，先导阀阀板打开，主阀控制室上腔的水从先导阀和控制管排泄，在进口压力水的作用下，主阀板打开。
当管路中的压力下降至低于设定值时，先导阀膜片下腔的压力降低，先导阀阀杆下移，使其阀板关闭。
从而导致从控制管进入先导阀再到主阀控制室上腔的压力水的压力增高，在上腔水压作用下主阀板关闭。
快速泄压阀的工作原理
快速泄压阀的工作原理
快速泄压阀是一种用于管道系统的安全阀，当管道内部压力超过设定值时，它会迅速打开，以减轻管道压力，防止管道破裂或设备受损。
快速泄压阀的工作原理如下：
1. 阀体与管道相连，其中阀座与阀体之间有密封装置，以确保阀门关闭时的密封性。
2. 当管道内部压力超过设定值时，通过控制装置（例如弹簧、螺旋簧或气压装置）对阀门施加力量，以保持阀门关闭。
3. 当压力超过设定值时，力量将克服控制装置对阀门的约束，压力会推开阀门并快速泄压。
4. 泄压过程中，阀门打开，管道内部压力会迅速减小，直到达到设定的可接受压力范围。
5. 当压力下降到设定范围内时，控制装置重新施加力量，将阀门关闭，以恢复管道的正常工作状态。
快速泄压阀通常用于液体或气体管道系统中的压力控制，以防止过压损坏管道和设备，保护系统的安全运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
泄压阀工作原理
一、ZSX梭式泄压阀的特点：
1、准确且保持不变的安全稳定压力，一旦超压，泄压阀能充分打开及时泄压。
2、关闭速度可调，消除压力波动。
3、隔膜传动机构将操作滞后现象减小到最小。
4、它可安装在任何位置，不用改变压力设定值或从管路上拆除就可进行维修和检查。
二、ZSX梭式泄压阀的作用
在达到安全压力上限的时候能够自动开起,降低压力保证安全.最常见的就是家中的压力锅上的卸压阀,他
是简单的机械式卸压,还有暖气和空调系统的卸压阀,是水浮式卸压阀.就是在系统压力超过设计规定的时候，把压力释放一部分，让系统正常工作的一种阀门。
三、ZSX梭式泄压阀主要零部件材料
四、ZSX梭式泄压阀的规格
泄压阀和安全阀的区别
一：卸压阀原理是，当管路中的压力大于卸压阀的设定压力的时候，油液会有卸压阀处流出，从而控制管路中的压力不会超过某一限定值。
针式卸压阀，是通过调整阀门中的弹簧力长短，来调节压紧力，当管路中压力高于设定值时，弹簧被反向压迫，从而密封顶针打开，油液泄漏流出，起到保护设备，调节系统压力的作用。
二：所谓安全阀广义上讲包括泄放阀，从管理规则上看，直接安装在蒸汽锅炉或一类压力容
器上，其必要条件是必须得到技术监督部门认可的阀门，狭义上称之为安全阀，其他一般称之为泄放阀。
三：安全阀与泄放阀在结构和性能上很相似，二者都是在超过开启压力时自动排放内部的介质，以保证生产装置的安全。
由干存在这种本质上类似性，人们在使用时，往往将二者混同，另外，有些生产装置在规则上也规定选用哪种均可。
因此，二者的不同之处往往被忽视。
从而也就出现了许多间题。
如果要将二者作出比较明确的定义，则可按照《ASME锅炉及压力容器规范》第一篇中所阐述的定义来理解：
安全阀（Safety Valve）一种由阀前介质静压力驱动的自动泄压装置。
其特征为具有突开的全开启动作。
用于气体或蒸汽的场合。
（2）泄放阀（Relief Valve），又称溢流阀，一种由阀前介质静压力驱动的自动泄压装置。
它随压力超过开启力的增长而按比例开启。
主要用于流体的场合
泄压阀有很都工作原理和安全阀一样，但是不能当做安全阀使用。
苏州高中压阀门厂有限公司（注：文档可能无法思考全面，请浏览后下载，供参考。
）。
