硅酸钙板生产工艺流程简述纤维水泥压力板
硅酸钙板生产工艺流程简述纤维水泥压力板

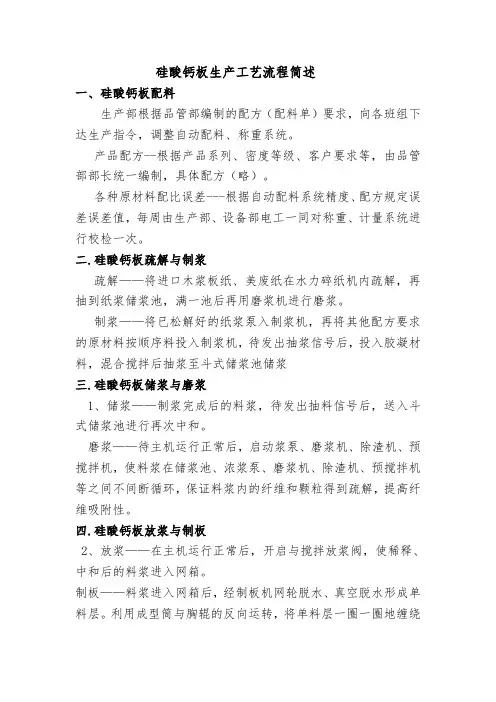

硅酸钙板生产工艺流程简述一、硅酸钙板配料生产部根据品管部编制的配方（配料单）要求，向各班组下达生产指令，调整自动配料、称重系统。
产品配方--根据产品系列、密度等级、客户要求等，由品管部部长统一编制，具体配方（略）。
各种原材料配比误差---根据自动配料系统精度、配方规定误差误差值，每周由生产部、设备部电工一同对称重、计量系统进行校检一次。
二.硅酸钙板疏解与制浆疏解——将进口木浆板纸、美废纸在水力碎纸机内疏解，再抽到纸浆储浆池，满一池后再用磨浆机进行磨浆。
制浆——将已松解好的纸浆泵入制浆机，再将其他配方要求的原材料按顺序料投入制浆机，待发出抽浆信号后，投入胶凝材料，混合搅拌后抽浆至斗式储浆池储浆三.硅酸钙板储浆与磨浆1、储浆——制浆完成后的料浆，待发出抽料信号后，送入斗式储浆池进行再次中和。
磨浆——待主机运行正常后，启动浆泵、磨浆机、除渣机、预搅拌机，使料浆在储浆池、浓浆泵、磨浆机、除渣机、预搅拌机等之间不间断循环，保证料浆内的纤维和颗粒得到疏解，提高纤维吸附性。
四.硅酸钙板放浆与制板2、放浆——在主机运行正常后，开启与搅拌放浆阀，使稀释、中和后的料浆进入网箱。
制板——料浆进入网箱后，经制板机网轮脱水、真空脱水形成单料层。
利用成型筒与胸辊的反向运转，将单料层一圈一圈地缠绕在成型筒上。
五.硅酸钙板堆垛、回料由接坯皮带机送来的板坯经纵边切割后，再送至定位皮带机。
堆垛工启动三工位堆垛机，由堆垛机上的切割设备对板坯进行横向切割，完成切割后，三工位堆垛机的真空吸盘在坯侧放下模板，板坯由三工位堆垛机的真空坯盘吸送到生产转运小车的模板上，完成板坯与模板的堆放工作。
3、回料——不合格的板坯与合格板坯的边角料直接由定位皮带机送入回料机，回料机将其松解后利用抽浆泵送入旧浆池，经计量后再送入斗式储浆进行循环生产。
污水处理——真空脱出的多余水分，经污水泵抽送至污水塔进行沉淀，沉淀物计量后投入制浆再次利用；沉淀后的清水用于清洗毛布、网布、兑浆、制浆。

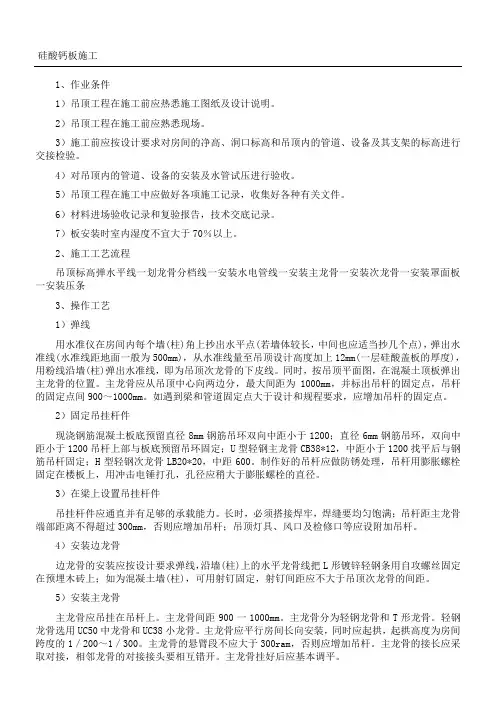

硅酸钙板施工工艺及流程
硅酸钙板施工1、作业条件1）吊顶工程在施工前应热悉施工图纸及设计说明。
2）吊顶工程在施工前应熟悉现场。
3）施工前应按设计要求对房间的净高、洞口标高和吊顶内的管道、设备及其支架的标高进行交接检验。
4）对吊顶内的管道、设备的安装及水管试压进行验收。
5）吊顶工程在施工中应做好各项施工记录，收集好各种有关文件。
6）材料进场验收记录和复验报告，技术交底记录。
7）板安装时室内湿度不宜大于70％以上。
2、施工工艺流程吊顶标高弹水平线一划龙骨分档线一安装水电管线一安装主龙骨一安装次龙骨一安装罩面板一安装压条3、操作工艺1）弹线用水准仪在房间内每个墙(柱)角上抄出水平点(若墙体较长，中间也应适当抄几个点)，弹出水准线(水准线距地面一般为500mm)，从水准线量至吊顶设计高度加上12mm(一层硅酸盖板的厚度)，用粉线沿墙(柱)弹出水准线，即为吊顶次龙骨的下皮线。
同时，按吊顶平面图，在混凝土顶板弹出主龙骨的位置。
主龙骨应从吊顶中心向两边分，最大间距为1000mm，并标出吊杆的固定点，吊杆的固定点间900～1000mm。
如遇到梁和管道固定点大于设计和规程要求，应增加吊杆的固定点。
2）固定吊挂杆件现浇钢筋混凝土板底预留直径8mm钢筋吊环双向中距小于1200；直径6mm钢筋吊环，双向中距小于1200吊杆上部与板底预留吊环固定；U型轻钢主龙骨CB38*12，中距小于1200找平后与钢筋吊杆固定；H型轻钢次龙骨LB20*20，中距600。
制作好的吊杆应做防锈处理，吊杆用膨胀螺栓固定在楼板上，用冲击电锤打孔，孔径应稍大于膨胀螺栓的直径。
3）在梁上设置吊挂杆件吊挂杆件应通直并有足够的承载能力。
长时，必须搭接焊牢，焊缝要均匀饱满；吊杆距主龙骨端部距离不得超过300mm，否则应增加吊杆；吊顶灯具、风口及检修口等应设附加吊杆。
4）安装边龙骨边龙骨的安装应按设计要求弹线，沿墙(柱)上的水平龙骨线把L形镀锌轻钢条用自攻螺丝固定在预埋木砖上；如为混凝土墙(柱)，可用射钉固定，射钉间距应不大于吊顶次龙骨的间距。
硅酸钙板生产工艺培训
如何减少粉料被带走（3）
3、不正确脱水的表象 太大---掉坯，分层 太小—粘筒 局部不均---水印
若45%的真空后水分，其局部不均在5个百分点以上就很容易出现水印 局部不均的原因： 毛布频繁跑偏 真空面板布置不好
重要提示
保持真空梯度 不要过分脱水
四、水循环系统
水循环作用
说是要求有稳定的打浆浓度和回料浓度。
浓度和产品物理性能
1、稀浆薄料，纤维利用率高，产品密实度也好，所以，一般来讲， 一些高密度高强度的板材需要按这种方式控制。
2、但当纤维吸附性不好时，稀浆薄料的生产方式会使料浆中粉料流 失量难以控制，使实际材料配比改变，反而无法保证产品物理性能。
3、当生产中低密度的产品时，浓度控制在13%～15%，其产品物理 性能就可以保证。
浆机碎纸5分钟后将水加满并放至A储浆池，木浆浓度控制在3.0%±0.15%。 5、磨浆程序，A储浆池----450磨机----B储浆池----450磨机----储浆罐----
使用罐 6、磨浆过程控制 7、磨机开机时应先通清水，待运行正常后再泵入木浆，关闭清水；关磨机前
应用清水清洗好磨片。
托贝莫来石与强度的形成
托贝莫来石结晶良好，性能稳定，通常情况下，硅酸钙板的水化产物应以托 贝莫来石为主，并允许有适当的CSH(B)，这样，板材的物理力学性能就能得 到保证。在所有硅酸钙水化物中，硬硅钙石的收缩最小，强度最高，但相对 托贝莫来石和CSH(B)，硬硅钙石的合成温度更高，合成时间也长得多，所以 实际生产中，至形成托贝莫来石为主的水化物时，就可以停止蒸压。
蒸压养护
JC/T564-2008《纤维增强硅酸钙板》对蒸压养护的定义： 蒸压养护指硅钙板生产过程中，制成的料坯送入压蒸釜中，经约(0.8～ 1.0)MPa、180℃左右的高压、高温作用，促使激发原料中硅质-钙质 材料的活性，促进发生水化反应，生成主要水化物为C5S6H5的托贝莫 来石结晶体和一定数量胶结体而产生强度的过程。

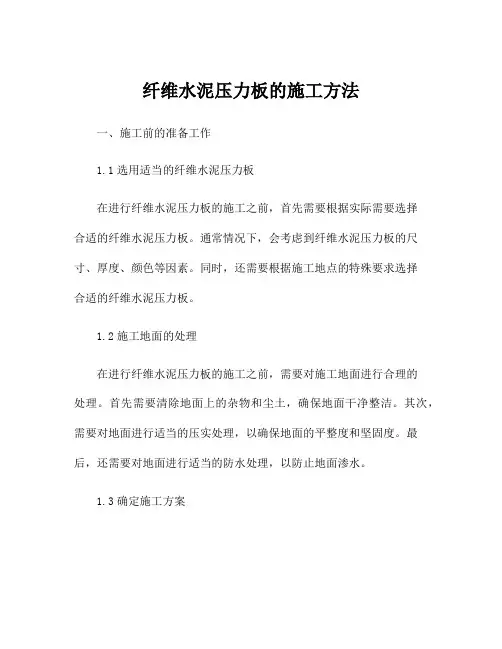

纤维水泥压力板的施工方法
纤维水泥压力板的施工方法一、施工前的准备工作1.1选用适当的纤维水泥压力板在进行纤维水泥压力板的施工之前，首先需要根据实际需要选择合适的纤维水泥压力板。
通常情况下，会考虑到纤维水泥压力板的尺寸、厚度、颜色等因素。
同时，还需要根据施工地点的特殊要求选择合适的纤维水泥压力板。
1.2施工地面的处理在进行纤维水泥压力板的施工之前，需要对施工地面进行合理的处理。
首先需要清除地面上的杂物和尘土，确保地面干净整洁。
其次，需要对地面进行适当的压实处理，以确保地面的平整度和坚固度。
最后，还需要对地面进行适当的防水处理，以防止地面渗水。
1.3确定施工方案在进行纤维水泥压力板的施工之前，需要根据实际情况确定合理的施工方案。
包括确定纤维水泥压力板的铺设方式、施工顺序、施工工艺等内容。
1.4准备施工所需的材料和工具在进行纤维水泥压力板的施工之前，需要准备好相应的施工材料和工具。
主要包括纤维水泥压力板、水泥浆、砂子、水、刮刀、量具、搅拌机、镘刀、刷子等。
二、纤维水泥压力板的铺设2.1确定铺设方式在进行纤维水泥压力板的铺设之前，需要根据实际情况确定合理的铺设方式。
通常情况下，可以采用完全粘贴、部分粘贴、空心或其他特殊形式的铺设方式。
2.2铺设地基在进行纤维水泥压力板的铺设之前，需要对地基进行合理的处理。
首先需要在地基上铺设一层水泥砂浆，然后再将纤维水泥压力板放置在水泥砂浆上，并用木榔头轻轻敲打，使其与地基完全贴合。
2.3进行压力板的粘贴在进行纤维水泥压力板的铺设之前，需要事先将一定比例的水泥浆调制均匀。
然后再将调制好的水泥浆均匀地涂抹在纤维水泥压力板的背面。
最后再将涂抹了水泥浆的纤维水泥压力板放置在地基上，并用木榔头轻轻敲打，确保其融合在一起。
2.4排列纤维水泥压力板在进行纤维水泥压力板的铺设之前，需要根据实际情况合理地排列纤维水泥压力板。
通常情况下，可以采用交错铺设、平行铺设或者其他特殊形式的排列方式。
2.5确定压力板的位置在进行纤维水泥压力板的铺设之前，需要根据实际情况确定纤维水泥压力板的位置。
硅酸钙板工艺流程
硅酸钙板工艺流程硅酸钙板是一种优质的建筑装饰材料，具有耐火、防潮、隔音、保温等特点，被广泛应用于室内装饰和墙体隔音工程。
下面将介绍硅酸钙板的工艺流程。
硅酸钙板的制造过程主要分为原料处理、配料、搅拌、浇注、养护和打磨等几个步骤。
首先是原料处理。
硅酸钙板的主要原料包括水泥、硅灰、石膏和纤维等。
这些原料在进入生产线之前需要进行粉碎和筛分，确保原料的均匀性和纯净度。
接下来是配料。
根据硅酸钙板的配方比例，将经过处理的原料按照一定比例混合在一起。
在配料过程中，需要根据产品的不同要求添加适量的添加剂，比如增强剂、减水剂等，以提高硅酸钙板的性能。
然后是搅拌。
将配料好的原料放入搅拌机中进行充分搅拌。
搅拌的目的是使原料中的各种成分充分混合，提高硅酸钙板的均匀性。
在搅拌的过程中，需要注意控制搅拌时间和转速，以确保产品的质量。
接下来是浇注。
搅拌好的原料放入浇注机中，在模具上进行浇注。
浇注的过程中，需要注意控制浇注速度和压实度，以确保产品的表面平整度和密实度。
然后是养护。
将浇注好的硅酸钙板放置在恒温恒湿的环境中进行养护。
养护的目的是使板材中的水分充分发生水化反应，提高产品的强度和稳定性。
养护时间一般为7-14天，根据板材的厚度和环境温湿度而定。
最后是打磨。
经过养护的硅酸钙板需要进行打磨，以提高表面的光洁度和平整度。
打磨的工艺可以采用手工打磨或机械打磨，根据板材的需求确定。
以上就是硅酸钙板的工艺流程。
通过以上的处理工艺，制造出的硅酸钙板具有均匀的成分、优异的性能和良好的美观效果。
硅酸钙板的加工工艺在不断创新和发展，将来有望实现自动化生产，为建筑装饰行业提供更多优质的材料。

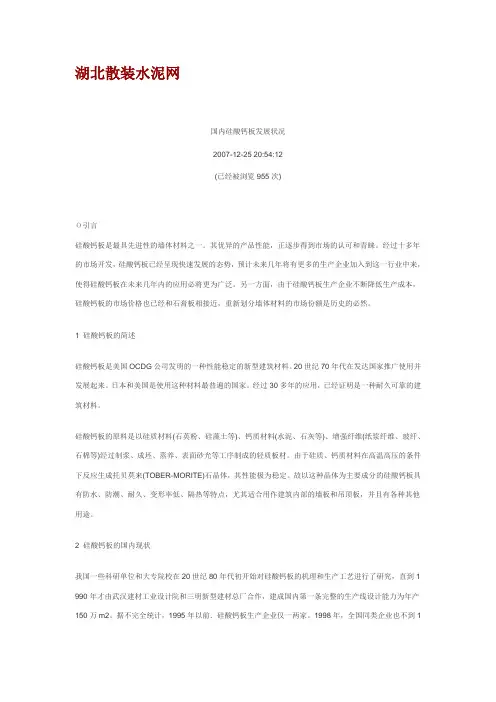

硅钙板生产工艺
湖北散装水泥网国内硅酸钙板发展状况2007-12-25 20:54:12(已经被浏览955次)Ο引言硅酸钙板是最具先进性的墙体材料之一。
其优异的产品性能，正逐步得到市场的认可和青睐。
经过十多年的市场开发，硅酸钙板已经呈现快速发展的态势，预计未来几年将有更多的生产企业加入到这一行业中来，使得硅酸钙板在未来几年内的应用必将更为广泛。
另一方面，由于硅酸钙板生产企业不断降低生产成本，硅酸钙板的市场价格也已经和石膏板相接近，重新划分墙体材料的市场份额是历史的必然。
1 硅酸钙板的简述硅酸钙板是美国OCDG公司发明的一种性能稳定的新型建筑材料。
20世纪70年代在发达国家推广使用并发展起来。
日本和美国是使用这种材料最普遍的国家。
经过30多年的应用，已经证明是一种耐久可靠的建筑材料。
硅酸钙板的原料是以硅质材料(石英粉、硅藻土等)、钙质材料(水泥、石灰等)、增强纤维(纸浆纤维、玻纤、石棉等)经过制浆、成坯、蒸养、表面砂光等工序制成的轻质板材。
由于硅质、钙质材料在高温高压的条件下反应生成托贝莫来(TOBER-MORITE)石晶体，其性能极为稳定。
故以这种晶体为主要成分的硅酸钙板具有防水、防潮、耐久、变形率低、隔热等特点，尤其适合用作建筑内部的墙板和吊顶板，并且有各种其他用途。
2 硅酸钙板的国内现状我国一些科研单位和大专院校在20世纪80年代初开始对硅酸钙板的机理和生产工艺进行了研究，直到1 990年才由武汉建材工业设计院和三明新型建材总厂合作，建成国内第一条完整的生产线设计能力为年产150万m2。
据不完全统计，1995年以前．硅酸钙板生产企业仅一两家。
1998年，全国同类企业也不到10家．三明新型建材总厂一直位于行业领先地位。
2000年到2004年。
硅酸钙板行业迅速发展．期间全国共建了20多条生产线。
总生产能力达到6000多万m2／年。
广东省是近几年硅酸钙板发展最快的地区，生产能力占全国的一半，一些企业起点比较高，生产规模都达600万m2以上，其代表企业有松本板业有限公司、金福板业有限公司、埃特尼特有限公司。
硅酸钙板的制造工艺流程
硅酸钙板的制造工艺流程硅酸钙板是一种常用的建筑材料，具有优良的防火性能和耐用性。
下面将详细描述硅酸钙板的制造工艺流程，包括原材料准备、配料、搅拌、成型、养护等步骤。
1. 原材料准备硅酸钙板的主要原材料包括水泥、石膏、纤维素等。
这些原材料需要经过严格筛选和检测，确保其质量符合要求。
2. 配料将所需的水泥、石膏和纤维素按照一定比例进行配比。
通常情况下，硅酸钙板中水泥与石膏的比例为3:1，纤维素的加入量为总重量的1%~4%。
3. 搅拌将配好比例的原材料倒入搅拌机中进行搅拌。
搅拌时间和速度需要控制得当，以确保各种原材料能够均匀混合，并形成均匀的浆状物质。
4. 成型将搅拌好的浆状物质倒入模具中进行成型。
模具的尺寸和形状可以根据需要进行调整。
成型过程中需要控制浆状物质的流动性，以确保成型后的硅酸钙板表面平整且无空洞。
5. 养护将成型好的硅酸钙板放置在养护室中进行养护。
养护温度和湿度需要根据具体情况进行控制，通常在20℃左右，湿度为80%以上。
养护时间一般为24小时以上，以确保硅酸钙板能够达到预期的强度和硬度。
6. 切割经过养护后的硅酸钙板可以进行切割。
切割时需要使用专用工具，如电锯或切割机等，将硅酸钙板按照需求切割成所需尺寸。
7. 涂装（可选）经过切割后的硅酸钙板可以选择进行涂装处理。
涂装可以增加硅酸钙板的美观性和防水性能。
涂装时需要选择合适的涂料，并按照涂料说明进行操作。
8. 包装完成涂装（可选）后，硅酸钙板可以进行包装。
通常采用木质托盘或纸箱进行包装，以保护硅酸钙板的表面免受损坏。
9. 质检包装好的硅酸钙板需要进行质检。
质检内容包括外观质量、尺寸偏差、强度等指标的检测。
只有通过质检合格的硅酸钙板才能出厂。
10. 运输通过质检合格的硅酸钙板可以进行运输。
运输方式根据实际情况选择，可以是陆运、海运或空运等。
以上是硅酸钙板的制造工艺流程的详细步骤和流程。
每个步骤都需要严格控制，以确保最终产品符合要求。
在实际生产中，还需要根据具体情况进行调整和改进，以提高生产效率和产品质量。
硅酸钙板施工工艺及流程
硅酸钙板施工工艺及流程硅酸钙板施工1、作业条件1)吊顶工程在施工前应热悉施工图纸及设计说明。
2)吊顶工程在施工前应熟悉现场。
3)施工前应按设计要求对房间的净高、洞口标高和吊顶内的管道、设备及其支架的标高进行交接检验。
4)对吊顶内的管道、设备的安装及水管试压进行验收。
5)吊顶工程在施工中应做好各项施工记录，收集好各种有关文件。
)材料进场验收记录和复验报告，技术交底记录。
67)板安装时室内湿度不宜大于70,以上。
、施工工艺流程 2吊顶标高弹水平线一划龙骨分档线一安装水电管线一安装主龙骨一安装次龙骨一安装罩面板一安装压条3、操作工艺1)弹线用水准仪在房间内每个墙(柱)角上抄出水平点(若墙体较长，中间也应适当抄几个点)，弹出水准线(水准线距地面一般为500mm)，从水准线量至吊顶设计硅酸盖板的厚度)，用粉线沿墙(柱)弹出水准线，即为吊顶高度加上12mm(一层次龙骨的下皮线。
同时，按吊顶平面图，在混凝土顶板弹出主龙骨的位置。
主龙骨应从吊顶中心向两边分，最大间距为1000mm，并标出吊杆的固定点，吊杆的固定点间 900,1000mm。
如遇到梁和管道固定点大于设计和规程要求，应增加吊杆的固定点。
2)固定吊挂杆件现浇钢筋混凝土板底预留直径8mm钢筋吊环双向中距小于1200;直径6mm钢筋吊环，双向中距小于1200吊杆上部与板底预留吊环固定;U型轻钢主龙骨CB38*12，中距小于1200找平后与钢筋吊杆固定;H型轻钢次龙骨LB20*20，中距600。
制作好的吊杆应做防锈处理，吊杆用膨胀螺栓固定在楼板上，用冲击电锤打孔，孔径应稍大于膨胀螺栓的直径。
3)在梁上设置吊挂杆件吊挂杆件应通直并有足够的承载能力。
长时，必须搭接焊牢，焊缝要均匀饱满;吊杆距主龙骨端部距离不得超过300mm，否则应增加吊杆;吊顶灯具、风口及检修口等应设附加吊杆。
4)安装边龙骨边龙骨的安装应按设计要求弹线，沿墙(柱)上的水平龙骨线把L形镀锌轻钢条用自攻螺丝固定在预埋木砖上;如为混凝土墙(柱)，可用射钉固定，射钉间距应不大于吊顶次龙骨的间距。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
硅酸钙板生产工艺流程简述一、硅酸钙板配料生产部根据品管部编制的配方（配料单）要求，向各班组下达生产指令，调整自动配料、称重系统。
产品配方--根据产品系列、密度等级、客户要求等，由品管部部长统一编制，具体配方（略）。
各种原材料配比误差---根据自动配料系统精度、配方规定误差误差值，每周由生产部、设备部电工一同对称重、计量系统进行校检一次。
二.硅酸钙板疏解与制浆疏解——将进口木浆板纸、美废纸在水力碎纸机内疏解，再抽到纸浆储浆池，满一池后再用磨浆机进行磨浆。
制浆——将已松解好的纸浆泵入制浆机，再将其他配方要求的原材料按顺序料投入制浆机，待发出抽浆信号后，投入胶凝材料，混合搅拌后抽浆至斗式储浆池储浆三.硅酸钙板储浆与磨浆1、储浆——制浆完成后的料浆，待发出抽料信号后，送入斗式储浆池进行再次中和。
磨浆——待主机运行正常后，启动浆泵、磨浆机、除渣机、预搅拌机，使料浆在储浆池、浓浆泵、磨浆机、除渣机、预搅拌机等之间不间断循环，保证料浆内的纤维和颗粒得到疏解，提高纤维吸附性。
四.硅酸钙板放浆与制板2、放浆——在主机运行正常后，开启与搅拌放浆阀，使稀释、中和后的料浆进入网箱。
制板——料浆进入网箱后，经制板机网轮脱水、真空脱水形成单料层。
利用成型筒与胸辊的反向运转，将单料层一圈一圈地缠绕在成型筒上。
五.硅酸钙板堆垛、回料由接坯皮带机送来的板坯经纵边切割后，再送至定位皮带机。
堆垛工启动三工位堆垛机，由堆垛机上的切割设备对板坯进行横向切割，完成切割后，三工位堆垛机的真空吸盘在坯侧放下模板，板坯由三工位堆垛机的真空坯盘吸送到生产转运小车的模板上，完成板坯与模板的堆放工作。
3、回料——不合格的板坯与合格板坯的边角料直接由定位皮带机送入回料机，回料机将其松解后利用抽浆泵送入旧浆池，经计量后再送入斗式储浆进行循环生产。
污水处理——真空脱出的多余水分，经污水泵抽送至污水塔进行沉淀，沉淀物计量后投入制浆再次利用；沉淀后的清水用于清洗毛布、网布、兑浆、制浆。
六.硅酸钙板脱模4、脱模——制板完成经预养合格的生产小车上的板坯与模板进行分离。
从制板生产线转运来的小车经过预养后，按先生产，先脱模的原则进行脱模。
脱模后的板坯按工艺要求堆放于蒸养、蒸养垫板上。
脱模时根据生产指令要求，部分产品需在蒸养垫板上下两面加盖保护板，以确保产品蒸养后无垫板痕迹。
脱模后的模板经模板清洗设备保养后，堆放于生产小车上，再转运至制板线继续使用。
七.硅酸钙板蒸养5、蒸养——将脱模后的板坯按‘先脱模，先入釜’的原则送入蒸压釜。
由司炉人员按‘蒸养制度’进行蒸养。
要求严格执行工序控制，各压力时段必须达到‘蒸养制度’规定的标准。
板坯在蒸压釜卸压后，打开釜门完成产品蒸养。
八.硅酸钙板烘干6、烘干——将移出蒸压釜后的板坯送至烘干工序，按产品系列、型号、规格分开一张一张送入烘干机，出烘干机后的产品按系列、型号、规格、外观质量等进行挑选，并分别堆放于木托架上。
九.硅酸钙板砂光7、砂光——将烘干后需要砂光的产品进行表面处理。
根据客户要求，对产品可进行双面砂光或单面砂光。
砂光后的粉尘经过除尘设备收集后，按30kg每袋进行盛装，转运至生产线作为填充料进行再生产。
十.硅酸钙板磨边8、磨边——将砂光后或烘干出来免砂的合格品，通过磨边机处理产品周边，使长度、宽度、对角线差符合内控标准要求。
十一.入库、包装9、入库——经物检员按照内控标准检验合格后的产品才能入库。
各系列、型号、规格的产品必须按指定的区域进行堆放，堆放产品总高度不得超过4000mm，堆放产品的地面必须平整、坚固。
库存产品应做到‘先进仓，先发运’的仓储方式，库存产品应做到防水、做到存取方便。
根据发运方式与客户要求，经成品检验员检测合格后，粘贴合格证，并用透明塑料薄膜将产品完全包裹，再用塑钢打包带将其与产品紧扎横向2道。
硅酸钙板生产工艺流程是什么样的?世界建材工业的发展趋势是生产轻质、高强、节能、环保的建材。
建筑业的发展方向是使用轻质高强建筑材料来降低建筑自重，降低结构的抗震效果，提高抗震性能，提高施工机械化和组装水平。
一、硅酸钙板的性能硅酸钙板要以含钙原材料、硅质原材料及提高化学纤维为关键原材料，经流浆成形、板坯夯实、蒸压保养做成的抗压强度高、特性平稳的无机物工程建筑板才。
硅酸钙板具有高强度、低导热率和良好的防火性能。
中密度硅酸钙板可用于室内隔墙、吊顶、隔音、装饰、防火等工程，高密度硅酸钙板经特殊涂装处理后可用于室外或潮湿环境。
二、硅酸钙板的原材料生产硅酸钙板的主要原料包括硅质材料(石英粉、硅藻土等)。
)、钙质材料(水泥、石灰)、木质纤维、添加剂、水等。
三、硅酸钙板的生产工艺;1.原材料的准备原料的制备包括石英砂的湿磨制浆、生石灰的粉碎消化、木质纤维的磨浆等。
2.制浆过程将稀释疏磨后达到打浆度要求的木质纤维浆泵入逆流混合器，依次加入计量好的熟石灰、水泥、石英粉等，经逆流混合器充分混合，制成一定浓度的流动浆，泵入储浆罐备用，经单盘磨浆机均匀研磨，在预搅拌罐中搅拌，以一定浓度和流量输入流动制浆机进行制板操作。
3.流浆制板从流浆箱中均匀流出的浆料在运行的工业毛毯上过滤脱水，形成缠绕在成型滚筒上的薄材料层。
当板坯厚度通过多层卷绕达到设定厚度时，控制系统根据板坯的设计尺寸自动切断板坯。
制版机采用直径为1600毫米的成型筒，板坯横向切割修整成2块标准板。
标准板由堆垛机堆垛，堆垛方式为一钢模一板。
4.板材压实成型板坯经7000t压机加压30min，使板坯在23.5MPa的高压下脱水密实以提高板材的强度和密实度。
5.预养与脱模湿板坯在预养窑中进行预养护，待板坯获得一定强度后脱模。
预养温度为50~70℃，预养时间为4~5小时。
6.蒸压养护板坯脱模后送入蒸压釜中蒸压养护24小时，蒸气压为1.2MPa，温度为190℃。
在蒸养过程中板坯中的二氧化硅、氢氧化钙和水发生化学反应，生成托勃莫来石晶体和硬硅钙石。
水化反应的质量直接影响硅酸钙板的强度、伸缩率、防潮性能。
7.烘干、砂光、磨边蒸养好的板坯在隧道窑内的梳式风干机上风干，使板坯的含水量超过不超12%的工程验收规范，板才再经不锈钢抛光、磨边和产品质量检验后能够原厂。
硅酸钙板的主要技术性能指标在建筑工程中推广产品的应用硅酸钙板的生产和应用应紧密结合建筑业的发展，符合建筑工程对轻质、高强、隔热、防火、防潮等建筑材料的要求，通过优化产品性能和改进建筑施工措施，系统解决建筑中可能出现的收缩开裂、渗水和潮湿问题。
扩大硅酸钙板在建筑工程中的市场份额，促进工业发展。
合理安排资源降低成本成本费硅酸钙板的生产应朝着节约能源和资源的方向发展。
在硅酸钙板的生产中，石英砂湿磨和板坯蒸汽养护需要消耗大量的能源，因此应改进工艺以节约能源。
建筑工程禁止石棉纤维后，木质纤维主要用于硅酸钙板的生产。
木质纤维的价格对硅酸钙板的生产成本有很大影响，应研究和种植经济林。
高密度纤维水泥压力板的性能◎防火绝缘：不燃A1级，火灾发生时板材不会燃烧，不会产生有毒烟雾；导电系数低，是理想的绝缘材料。
◎防水防潮：在半露天和高湿度环境，仍能保持性能的稳定，不会下陷或变形。
◎隔热隔音：导热系数低，有良好的隔热保温性能，产品密度高、隔音好。
◎质轻高强：经8000吨平板油压机加压的板材，不仅强度高而且不易变形、翘曲；重量小、广泛用于屋面吊顶等方面。
◎施工简易：干作业方式，龙骨与板材的安装施工简单，速度快。
深加工的产品也具有施工简便及性能更优的特点。
◎经济美观：轻质，与龙骨的配合有效降低工程装修成本；外观颜色均匀、表面平整，直接使用可使建筑表面色彩统一。
◎安全无害：低于国家“建筑材料放射卫生防护标准”，实测指标与距周围建筑物20米外草坪值相等。
◎寿命超长：耐酸碱、耐腐蚀、也不会遭潮气或虫蚁等损害，而且强度和硬度随时间而增强，保证有超长的使用寿命。
◎可加工及二次装修性能好：可根据实际情况进行锯切、钻孔、雕刻、钻钉、涂饰，粘贴瓷砖、墙布等材料。
纤维水泥压力板纤维水泥压力板是一种新型的建筑材料，按照国家的建筑材料行业标准在建筑平板中属于无石棉和温石棉纤维水泥平板。
目前国内大多以温石棉纤维水泥压力板为主，主要材质纤维(蛇纹石石棉)、水泥(硅酸盐水泥)、硅粉以及其他附加材料，采用特殊的生产工艺，经过制浆、抄取、万吨压机加压、四道养护程序而生产的建筑用水泥平板，它以其优越的性能已经被广泛应用于建筑行业的各个领域。
分类根据厚度分为:1、超薄板:2.5-3.5mm;2、常规板:4-12mm;3、厚板:12-30mm;4、超厚板:31-100mm。
根据密度的大小分为:1、普通板，密度在1.5-1.75g/cm3;2、优等板，密度1.75-1.95g/cm3;3、特优板，密度1.95g/cm3以上。
根据用途的不同分为:1、内墙板;2、外墙板;3、楼层板;4、装饰板等。
根据添加石棉的不同分为:1、温石棉纤维水泥压力板;2、无石棉纤维水泥压力板。
折叠编辑本段性能纤维水泥压力板的性能1、防火绝缘:不燃性A1级，不产生有毒气体;导电系数低。
2、防水防潮:不怕水，不怕湿，更适用于浴室、游泳池、地下通道等。
3、防腐防虫:耐腐蚀性能高，不生锈，不怕蚊虫咬噬。
4、隔音隔热:密度高，隔音好;导热系数低，隔热保温性能好。
5、轻质高强:强度高，重量轻，不破裂，不断折，抗冲击性能高。
6、安全无害:无毒，无放射性，符合国家"建筑材料放射性防护标准"。
7、可加工及二次装修性能好:可以根据需要自由切割、钻孔、雕刻、粘贴。
折叠编辑本段应用纤维水泥压力板的应用纤维水泥压力板目前主要用在室内隔墙、外墙挂板、外墙保温板和钢结构楼层板。
1、室内隔墙的使用上相比较石膏板和硅钙板具有防水、防火、隔声效果更好的特点，但由于造价较高，主要还是在酒店、宾馆、别墅以及国家场馆等高档设施上使用。
2、外墙挂板的使用上和石材一样，由于相比较于石材特别是进口石材的巨大价格优势，已越来越多地应用于各种建筑，包括世博会和亚运会的许多场馆。
3、外墙保温板:出于节能的考虑，现在北方许多建筑进行了外墙保温的设计，使用纤维水泥压力板和挤塑板等保温材料做外墙保温板已经较为普遍。
4、随着房价的步步攀升，复式结构的住宅小区在全国各地方兴未艾，使用纤维水泥楼层板比传统的密度板(木板)具有防水防潮、防火隔音、防腐防虫性能更好的优势，已经在北京、杭州、西安、乌鲁木齐等各大城市推广开来。
5、纤维水泥压力板还广泛使用于高速铁路隔声屏障、电器隔热板、幕墙衬板等其他领域。
折叠编辑本段规格纤维水泥压力板的规格纤维水泥水泥板的长宽标准规格是1200*2400mm和1220*2440mm，厂家基本都可以定做长度在2000-2500mm、宽度在1000-1250mm之内任何规格，其他特殊规格可以在此基础上进行切割加工。
