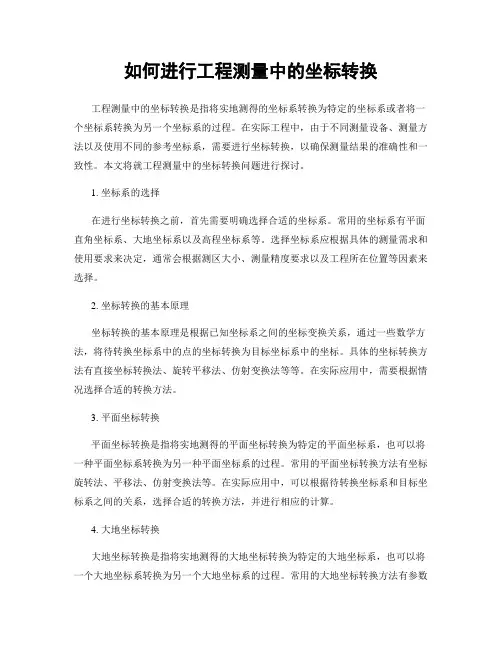

如何进行工程测量中的坐标转换
如何进行工程测量中的坐标转换工程测量中的坐标转换是指将实地测得的坐标系转换为特定的坐标系或者将一个坐标系转换为另一个坐标系的过程。
在实际工程中，由于不同测量设备、测量方法以及使用不同的参考坐标系，需要进行坐标转换，以确保测量结果的准确性和一致性。
本文将就工程测量中的坐标转换问题进行探讨。
1. 坐标系的选择在进行坐标转换之前，首先需要明确选择合适的坐标系。
常用的坐标系有平面直角坐标系、大地坐标系以及高程坐标系等。
选择坐标系应根据具体的测量需求和使用要求来决定，通常会根据测区大小、测量精度要求以及工程所在位置等因素来选择。
2. 坐标转换的基本原理坐标转换的基本原理是根据已知坐标系之间的坐标变换关系，通过一些数学方法，将待转换坐标系中的点的坐标转换为目标坐标系中的坐标。
具体的坐标转换方法有直接坐标转换法、旋转平移法、仿射变换法等等。
在实际应用中，需要根据情况选择合适的转换方法。
3. 平面坐标转换平面坐标转换是指将实地测得的平面坐标转换为特定的平面坐标系，也可以将一种平面坐标系转换为另一种平面坐标系的过程。
常用的平面坐标转换方法有坐标旋转法、平移法、仿射变换法等。
在实际应用中，可以根据待转换坐标系和目标坐标系之间的关系，选择合适的转换方法，并进行相应的计算。
4. 大地坐标转换大地坐标转换是指将实地测得的大地坐标转换为特定的大地坐标系，也可以将一个大地坐标系转换为另一个大地坐标系的过程。
常用的大地坐标转换方法有参数法、七参数法等。
参数法是一种通过确定一些转换参数，将两个大地坐标系之间的坐标转换为相互可比较的数值。
七参数法则是一种通过测量点的偏差和旋转角度来确定坐标转换的数学公式。
5. 高程坐标转换高程坐标转换是指将实地测得的高程坐标转换为特定的高程坐标系，也可以将一个高程坐标系转换为另一个高程坐标系的过程。
常用的高程坐标转换方法有高程差法、高程系数法等。
高程差法是一种通过测量点的高程差来进行坐标转换的方法，高程系数法则是一种通过测点之间的高差比例关系来进行坐标转换的方法。
关于工程测量中的坐标转换相关问题探究
关于工程测量中的坐标转换相关问题探究摘要：随着科学技术的不断发展，也将工程测绘水平提升到了一个新的高度，坐标转换这个课题也在向纵深方向发展。
坐标转换是工程测量中的常见问题，由于不同人员、不同时期施工时采用了不同的坐标系，这在地质勘探工程中较为常见，不同的坐标系统往往会导致地质工程数据错位、资源定位不准确，从而影响资源量的估算及开采工作，导致坐标转换就成为了必然。
要做好工程测量，就得了解并熟悉各期工程数据在不同的坐标系下进行相互转换所涉及到的方法、参数以及公式等，本文就工程测量中坐标转换的相关问题进行了简要的分析，希望能给工程测量建立坐标系以及坐标的转换起到一定的参考作用。
关键词：工程测量；坐标转换；相关问题引言在工程测量中常用到不同的坐标系，但是有的坐标系在当期是不能满足相关工作需求的，这就需要用到坐标转换的方法。
它将空间有效的划分，并相互关联，使我们的工程测量更加简单。
坐标有很多类型，同种内容在不同类型的坐标系下表达的方式也会不同，为了更准确的把握目标的位置，就必须进行坐标系的相互转化。
1工程测量中的常见的坐标转换方法1.1一步法此法是将平面和高程分开处理，先利用高程一维拟合的原理转换出高程同点位，接着在转换平面点位时，需先投影地心坐标WGS84，使其投射在临时墨卡托横轴里，然后进行平移、旋转与变换尺度，使其转换到同实际投影计算一致。
由于转化平面点位时运用高程转换法，故此法无需知晓当地坐标体系的参照椭球与地图投影种类。
分别转化高程与平面点位，平面点位不会受高程偏离影响，利用高程一维拟合，此法较为简便。
1.2插值法插值法是经某种有效平均的形式，并通过弹性形变，在当地格网坐标体系内加入工程测量数据，当地体系格网取决于格网坐标，即点位平面的传入，各自解决高程转化中的平面点位，即代表此测量点并非已知高程点，转换平面点位时也不会受当地高程偏离影响。
相较于3D转换法，此法在某些方面较有优势，例如计算转化参数时，能在椭球信息里进行，且可分别转换高程及平面点位，即高程资料可不包含在当地坐标内，并能通过不同的点计算得到。

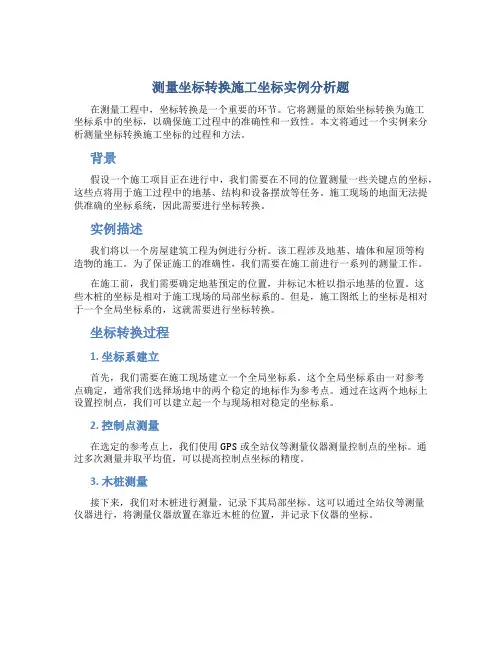

测量坐标转换施工坐标实例分析题
测量坐标转换施工坐标实例分析题在测量工程中，坐标转换是一个重要的环节。
它将测量的原始坐标转换为施工坐标系中的坐标，以确保施工过程中的准确性和一致性。
本文将通过一个实例来分析测量坐标转换施工坐标的过程和方法。
背景假设一个施工项目正在进行中，我们需要在不同的位置测量一些关键点的坐标，这些点将用于施工过程中的地基、结构和设备摆放等任务。
施工现场的地面无法提供准确的坐标系统，因此需要进行坐标转换。
实例描述我们将以一个房屋建筑工程为例进行分析。
该工程涉及地基、墙体和屋顶等构造物的施工。
为了保证施工的准确性，我们需要在施工前进行一系列的测量工作。
在施工前，我们需要确定地基预定的位置，并标记木桩以指示地基的位置。
这些木桩的坐标是相对于施工现场的局部坐标系的。
但是，施工图纸上的坐标是相对于一个全局坐标系的，这就需要进行坐标转换。
坐标转换过程1. 坐标系建立首先，我们需要在施工现场建立一个全局坐标系。
这个全局坐标系由一对参考点确定，通常我们选择场地中的两个稳定的地标作为参考点。
通过在这两个地标上设置控制点，我们可以建立起一个与现场相对稳定的坐标系。
2. 控制点测量在选定的参考点上，我们使用GPS或全站仪等测量仪器测量控制点的坐标。
通过多次测量并取平均值，可以提高控制点坐标的精度。
3. 木桩测量接下来，我们对木桩进行测量，记录下其局部坐标。
这可以通过全站仪等测量仪器进行，将测量仪器放置在靠近木桩的位置，并记录下仪器的坐标。
4. 坐标转换现在我们需要将局部坐标转换为全局坐标。
根据已知的控制点坐标和测量仪器的坐标，我们可以使用坐标转换公式将局部坐标转换为全局坐标。
这个转换过程可以通过计算机软件或手动计算完成。
结果分析通过上述坐标转换过程，我们成功地将木桩的局部坐标转换为全局施工坐标系中的坐标。
这些施工坐标将用于后续的施工任务，如地基挖掘、墙体搭建等。
同时，坐标转换的过程也为我们提供了对施工现场的控制。
通过测量控制点和木桩的坐标，我们可以及时检查施工的准确性。
2000国家大地坐标系的坐标转换探讨
2000国家大地坐标系的坐标转换探讨发布时间：2022-07-06T08:07:33.688Z 来源：《建筑实践》2022年3月5期作者：王康隆[导读] 在相关测量工程中，会遇到不同坐标系间坐标转换的问题，虽然我国已经正式实施2000国家大地王康隆陵水原创勘测有限公司海南陵水572400摘要：在相关测量工程中，会遇到不同坐标系间坐标转换的问题，虽然我国已经正式实施2000国家大地坐标系，但在实际应用的过程中，依旧会出现1954北京坐标系和1980西安坐标系空间点坐标，针对这些多种坐标并行、混用的现象，如何实现高精度、无损转化为2000国家大地坐标系，是当前测量工作中需要重点探讨的问题，基于此，本文就2000国家大地坐标系的坐标转换进行深入探讨，从而为测量工程提供必要的参考借鉴。
关键词：坐标系；转换；应用引言：在早期的测绘技术中，由于无法精准的确定地心位置，因此大部分国家在测量工程中，选择局部坐标作为测绘的标准，所以我国早期的测量坐标数据以1954北京坐标系和1980西安坐标系为参考依据，但这些传统的坐标系精度都不准确，也无法满足当前空间技术的发展要求，随后在2008年，国家测绘局正式启用全新的大地坐标系，用于现代化测绘，这也就是本文重点探讨的2000国家大地坐标系。
1.坐标转换概述坐标转换是指通过对坐标系转换和基准的转换，由于地球是一个椭球体，使得空间点的不同坐标所表现的形式需要进行变换。
而在坐标转换中，主要包含大地坐标和空间意义坐标，在坐标系的互相转换以及大地坐标系和高斯平面坐标系的转换时，基准的转换主要借助椭球面上的大地坐标系转换为空间直角坐标系后，使得坐标轴之间既不重合，也不平行[1]。
因此针对所需的不同空间直角坐标系中的转换，主要是转换各项参数的求解计算过程，借助空间三参数或者七参数的方式，能够实现对不同椭球空间直角坐标系的有效转换。
2.坐标转换的原理及方法2.1坐标系转换流程对坐标系的转换过程中，整个转换流程如图1所示，首先是对地平面坐标（x，y）进行平面转换，从而得到平面直角坐标系（x，y，h），再进行投影反算得到大地坐标（B，L，H），可以获得空间直角坐标（X，Y，Z）。
施工坐标和大地测量坐标转换
施工坐标和大地测量坐标转换在工程测量领域中，施工坐标和大地测量坐标是两种常见的坐标系统。
施工坐标是指以某一参考坐标系为基准的坐标系统，用于实际施工中的测量和定位。
而大地测量坐标是指以地球形状和地球椭球体参数为基础建立的坐标系统，用于精确测量和导航等应用。
由于两种坐标系统的基准和计算方法不同，因此在实际应用中，需要进行施工坐标和大地测量坐标的转换。
施工坐标系统施工坐标系统是为了满足实际施工需求而建立的坐标系统。
在施工坐标系统中，通常以某一固定点作为原点，建立直角坐标系，以确定工程测量点的位置。
施工坐标系统的建立通常考虑了工程项目的需要，可以更好地满足施工测量的要求。
施工坐标系统主要包括平面坐标和高程坐标两个方面。
平面坐标是指在施工坐标系中，点的水平位置坐标，一般采用直角坐标系表示，以东西方向和南北方向的直角坐标值表示。
而高程坐标是指点的垂直位置坐标，一般采用高程值表示，可以表示点相对于某一参考面的高度。
大地测量坐标系统大地测量坐标系统是为了满足精确测量和导航等需求而建立的坐标系统。
在大地测量坐标系统中，通常以地球椭球体参数作为基础，建立球坐标系或椭球坐标系，以确定地球上点的位置。
大地测量坐标系统的建立考虑了地球形状的要素，可以更精确地表示和计算地球上点的位置。
大地测量坐标系统主要包括经纬度和大地高两个方面。
经纬度是指点在地球上的位置，通常用度表示，用于确定点在赤道和子午线上的位置。
大地高是指点相对于重力等势面的高度，通常用米表示，可以表示点相对于地球表面的高度。
施工坐标和大地测量坐标的转换在实际工程测量应用中，施工坐标和大地测量坐标之间的转换是一个重要的问题。
由于两种坐标系统的基准和计算方法不同，因此需要进行转换，以保证数据的准确性和一致性。
施工坐标到大地测量坐标的转换将施工坐标转换为大地测量坐标的过程称为施工坐标到大地测量坐标的正算。
正算的主要目的是将施工坐标转换为大地测量坐标，以满足精确测量和导航等需求。
浅谈工程测量中不同坐标系之间的相互关系
高 。即 ： — 计算 各 Ｇ Ｓ Ⅳ， Ｐ 点的正高 。
１ 国 家坐 标 系 ． ２
我们 国家 常用 的坐标 有 １５ 年北 京坐标 系和 １８ ９４ ９ ０年国家大地 坐 标系。 ９ ４ １５ 年坐标系是与前苏联 １４ 年普尔科 沃坐标系进行联 测 ， 过 ９２ 通 计算建立 了我国大地坐标系 即定为 １５ 坐标 系。其 四大常数是长半径 ９４
ｆ ∞占， ０ － １ ｇ １ ￥Ｉ ， ｌ
Ｒ ）ｌ ０ １ ０ ｝ （ ＝
【 ｉＰ ０ ｓｎ ． Ｊ
Ｒ ）ｆ Ｃａ ｓ ｅ 为旋转参数矩阵 （ ＝ ０ Ｏ ｘ ｉ ｆ ｎ
其中， ， ， ， ， ￡为坐标问的转换参数 。 △ △Ｙ ＡＺ Ｋ， 上式在 ， 岛，
和地 方独 立 坐标 系相 互 间如 何利 用参 数 进 行 转 换 的 问题 。 关键 词 ： 工程 测 量 ； 星 定位技 术 ； 卫 坐标 系转 换 中 图分 类 号 ：２ ８ ；Ｕ１８ Ｐ２． Ｔ ９ ４ 文 献标 识 码 ： Ａ
球长半径 ； 为地方的大地小面差Ｉ ； ｇ Ｎ为曲率半径 ； ｌ ￣ ｄ 为长半径的变值 ；
观为地 方参考椭球的长半径扁率。
Ｇ Ｓ 星定位技术是通 过安置在地球表面 的 Ｇ Ｓ Ｐ卫 Ｐ 接收机同时接收 ４ 颗以上的 Ｇ Ｓ Ｐ 卫星发出的信 号测定接收机的位置 。 观测站固定在地球
表面某一位置 ， 同卫星相互接 收信 号 ， 从而建立卫星在其轨 道上运动 的
坐标 系 ，即建立卫星运动 的坐标系与地 面点所在 的坐标系之间 的关系 ， 实现坐标 系之间的转换。 卫星定位中常采用空问直角坐标 系及相应 的大 地坐标 系。 采用空间直角坐标 系便于坐标 之间 的转换 ， 根据不 同的参数 ，
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
探讨工程测量中坐标转换相关问题
发表时间：2018-12-04T21:31:15.830Z 来源：《基层建设》2018年第29期作者：胡东栗国华
[导读] 摘要：在表达物体的实际位置时，坐标是最好的表达方式。
西安市勘察测绘院陕西西安 710054
摘要：在表达物体的实际位置时，坐标是最好的表达方式。
坐标的组成元素有两个，一个是原点的确定，另一个是坐标轴方向的确定。
在数学中是两个向量有角度的组合。
它与向量不同的是它有刻度的，比较精准。
在我们的工程测量中，常用到坐标，但是一般的坐标是远远不能满足测量需求的，这就用到了坐标转换的方法。
它将空间有效的划分，使我们的工程测量更加简单。
在已有坐标轴的基础上，又有很多分类。
不同分类下的坐标系所表达的内容不同，但是位置却是相同的，所以，为了更准确的把握目标的位置，就必须进行坐标系的相互转化。
关键词：工程测量；坐标转换；相关问题
引言
坐标转换是工程测量中常用的方法，在工程测量中经常遇到这样的问题，根据此方法的特点，具体介绍它的使用方法以及具体步骤，根据实际的作用效果进行客观的评价。
我们在进行工测量的过程中，会用到坐标转化的方式，使工程测量更加方便。
1坐标系转换方法与步骤
1.1坐标系转换方法的选择
常用的坐标系转换方法主要有四参数法和七参数法。
如果待转区域直径小于10km，我们几乎可以忽略不同椭球参数对转换精度的影响，因此，常采用四参数法来完成坐标系统的转换；如果待转区域直径超过15km，我们就需要考虑不同坐标系统的椭球参数，以避免椭球参数的差异降低转换后坐标点的精度，在此情况下，常采用七参数法实现坐标系统的转换。
1.2四参数坐标转换模型
平面四参数坐标转换方法采用的是一种二维坐标转换方法，避免了高程系统的误差对平面坐标的影响。
平面四参数法不需要考虑不同椭球参数对转换参数的影响，可以利用最少的公共点求解转换参数。
通常需要至少2组已知公共点在2个不同坐标系下的坐标值，才能求解出四参数，计算出四参数后，即可以通过转换模型计算出所需坐标系下的坐标值。
1.3坐标转换的步骤
收集、整理待转矿区内公共点成果，本矿区共收集了11个公共点坐标；分析、选取适用于坐标参数计算的4个公共点，所选取公共点易均匀分布于整个矿区；确定坐标转换参数计算方法与坐标转换模型，本次坐标转换采用了COORD软件，软件的操作步骤如下。
（1）投影参数设置。
通过主界面上的“坐标转换”进入投影设置界面，选择投影方式，设置中央子午线。
（2）计算四参数。
通过主界面上的“坐标转换”进入计算四参数界面，添加用于计算转换参数的公共点坐标，添加完成后计算四参数。
（3）坐标转换。
在软件主界面上，设置源坐标类型、目标坐标类型、坐标转换模型、椭球基准等参数，通过文件转换的方式将需要转换的源坐标转换到目标坐标系。
2土石方计算方法与DTM法原理
众所周知，土石方计算就是计算自然地形标高与工程治理后地形标高间的土石方体积，在南方CASS软件工程应用中土方计算方法包括4种：DTM法、断面法、方格网法和等高线法。
DTM法适用于复杂不规则地形，计算精度高，但只有计算结果没有计算过程；断面法适用于狭长地带工程（如道路、水渠等），但断面位置要选择正确；方格网法适用于地势变化平缓、无陡坎的地形，计算结果较直观明了；而等高线法则是计算任意两条封闭等高线间的土石方量。
从以上土石方计算方法和适用地形来看，适合本次矿山地质环境治理工程的土石方计算方法只有DTM法。
DTM法先根据工程治理前后两个不同时期的地形高程数据建模，并进行叠加，生成DTM数字模型；再根据生成的TIN计算每个三棱柱的填挖方量；最后累加得到指定范围内两个时期的土石方变化量。
而DTM法中地性线不能通过TIN中的任何一个三角形内部，而在本工程第一个治理采面斜坡中出现了空洞现象，等高线交叉在一起，这样三角形就会出现“悬空”现象，导致DTM数字模型与实际地形不符，计算得到的土石方将出现错误。
3常见的工程坐标转换问题分析以及方法
第一种是地理坐标与直角坐标的转换问题。
地理因素是工程测量中重点考虑的因素之一。
在进行工程测量时，首先要确定地理位置，对测量目标的实际位置有准确的表达。
作用坐标表示它的位置更加准确。
依照既定的参照物选择合适的坐标原点，建立空间坐标，多数情况下，工程测量中用到的大地坐标系的建立方法与普通的坐标没有本质的区别。
都是运用数学中的坐标知识，地理坐标转换为直角坐标会用到相应的转换公式，但是地理坐标与直角坐标不同的是，地理坐标还受到地理因素的影响，因为地球是处于相对运用的状态，为了使两者的转换更加精确，就必须探究地球运动的相关问题，使工程测量更加准确。
在转换过程中我们可以用到GPS定位的方法，合理降低工程测量的成本。
第二种就是空间坐标的转换，也是我们常说的三维坐标。
在进行工程测量的过程中，进行高程方面的转换时，由于作业难度增加，使坐标系发生一定程度的偏移，使工程测量更加困难，在进行坐标转换时，要把偏移这个因素带进去，综合考虑偏移量的影响，进而再进行推算。
三维坐标转换涉及到空间直角坐标系以及大地坐标系，在进行转换的过程中，要综合考虑各个坐标系的特点。
常用的三维坐标转换有空间直角坐标系的转换，在空间直角坐标系的转换中需要考虑到很多参数，在转换过程中就需要人为对数据进行处理，根据不同建筑物的特性来选择合适的工作参数。
第三种就是二维坐标系的转换问题。
转换过程中，要考虑到控制点的转换，以及观测数据之间的转换，还有地形变化中的一些数据处理，两者坐标系的适用范围是不同的，要根据实际的工程测量需求选择合适的工程测量方法。
4工程测量中坐标转换中注意的问题
在工程测量中，我们需要考虑很多问题。
在此，我们主要分析工程坐标系与国家坐标系的转换问题。
针对两个坐标系的特点，根据他们的应用范围进行坐标系的转换，对于国家坐标系来说，它主要是研究椭球面的位置关系，通过机械测量，将测量数据在坐标系上表现出来，国家在相关问题处理上还用到了中间线的投射方法，以便控制工程坐标系的投射状况，运用比较高端的测量技术，通过对一些测量区域进行准确的分析，利用子午线进行高斯投影，但是我们需要定一个基准，由于工程坐标系点的维之王与国家坐标系中的有偏差，所以我们在考虑点的近似处理，使两者能以不同的坐标系，表达相同的位置。
结束语
通过分析检核点的点位中误差发现，采用平面四参数法对北京54坐标到西安80坐标进行坐标转换，其转换精度完全能够满足矿山生产
的需要，且四参数法对公共点的数量要求更少，对于地表控制点数量较少的矿山更有利于转换参数的求解。
