机械设计基础A卷试题及答案
机械设计基础试题附答案
机械设计基础试题附答案A卷⼀、简答与名词解释(每题5分，共70分)1. 简述机构与机器的异同及其相互关系答. 共同点：①⼈为的实物组合体；②各组成部分之间具有确定的相对运动；不同点：机器的主要功能是做有⽤功、变换能量或传递能量、物料、信息等；机构的主要功能是传递运动和⼒、或变换运动形式。
相互关系：机器⼀般由⼀个或若⼲个机构组合⽽成。
2. 简述“机械运动”的基本含义答. 所谓“机械运动”是指宏观的、有确定规律的刚体运动。
3. 机构中的运动副具有哪些必要条件？答. 三个条件：①两个构件；②直接接触；③相对运动。
4. 机构⾃由度的定义是什么？⼀个平⾯⾃由构件的⾃由度为多少？答. 使机构具有确定运动所需输⼊的独⽴运动参数的数⽬称机构⾃由度。
平⾯⾃由构件的⾃由度为3。
5. 机构具有确定运动的条件是什么？当机构的原动件数少于或多于机构的⾃由度时，机构的运动将发⽣什么情况？答. 机构具有确定运动条件：⾃由度＝原动件数⽬。
原动件数⽬<⾃由度，构件运动不确定；原动件数⽬>⾃由度，机构⽆法运动甚⾄构件破坏。
6. 铰链四杆机构有哪⼏种基本型式？答. 三种基本型式：曲柄摇杆机构、双曲柄机构和双摇杆机构。
7. 何谓连杆机构的压⼒⾓、传动⾓？它们的⼤⼩对连杆机构的⼯作有何影响？以曲柄为原动件的偏置曲柄滑块机构的最⼩传动⾓minγ发⽣在什么位置？答. 压⼒⾓α：机构输出构件（从动件）上作⽤⼒⽅向与⼒作⽤点速度⽅向所夹之锐⾓；传动⾓γ：压⼒⾓的余⾓。
α＋γ≡900。
压⼒⾓（传动⾓）越⼩（越⼤），机构传⼒性能越好。
偏置曲柄滑块机构的最⼩传动⾓γmin发⽣在曲柄与滑块移动导路垂直的位置8. 什么是凸轮实际轮廓的变尖现象和从动件（推杆）运动的失真现象？它对凸轮机构的⼯作有何影响？如何加以避免？答. 对于盘形凸轮，当外凸部分的理论轮廓曲率半径ρ与滚⼦半径r T相等时：ρ=r T，凸轮实际轮廓变尖（实际轮廓曲率半径ρ’=0）。
(完整)专升本机械设计基础A卷
(完整)专升本机械设计基础A卷《机械设计基础》模拟试卷（A)一、单项选择（每小题2分，共20分）1、闭式软齿面齿轮传动一般先按（）设计。
A。
齿根弯曲疲劳强度 B.齿面接触疲劳强度 C.齿面磨损 D.齿面胶合2、对齿面硬度≤350HBS的一对齿轮传动，选取齿面硬度时应使（ )。
A.小齿轮齿面硬度〈大齿轮齿面硬度 B。
小齿轮齿面硬度=大齿轮齿面硬度C.小齿轮齿面硬度>大齿轮齿面硬度D.小齿轮齿面硬度≤大齿轮齿面硬度3、齿轮弯曲强度计算中的齿形系数与（）无关.A.模数mB.齿数z C。
压力角a D.变位系数x4、当两个被联接件之一太厚，不易制成通孔，且不需要经常装拆时，往往采用( ).A. 螺栓联接 B。
双头螺柱联接 C。
螺钉联接 D. 紧定螺钉联接5、机构的最小传动角 min可能发生在位置之处。
A．主动曲柄与连杆二次共线 B．主动曲柄与连架杆二次共线 C．主动曲柄与摇杆二次共线 D．主动曲柄与机架二次共线6、机构传力性能的好坏能用来衡量.A．载荷角 B．极位夹角 C．传动角 D．摆角7、一对圆柱齿轮传动，经校核得知满足接触强度，而不满足弯曲度时，可以采取（ )。
A．保持中心距不变增大模数 B．增大齿数C．增大中心距 D．提高齿面硬度8．凸轮机构的从动件作等加速等减速运动时，产生（）冲击。
A．刚性 B．没有 C．柔性 D．不确定9、普通平键联接传递动力是靠_______。
A．两侧面的摩擦力B．两侧面的挤压力C．上下面的挤压力D．上下面的摩擦力10、凸轮机构中，基圆半径是指凸轮转动中心到_______半径。
A．理论轮廓线上的最大B．实际轮廓线上的最大C．实际轮廓线上的最小 D．理论轮廓线上的最小二、填空题（每空1分, 共22分）1、三角带C2800的含义是C指带的____________，而2800是指带的____________.2、常用于联接的螺纹是____________，常用于传动的螺纹是____________。
机械设计基础期末试卷(答案)
机械设计基础期末试卷A（含参考答案）一、填空题( 每空1分，共分)2。
一般闭式齿轮传动中的主要失效形式是( ）和( )。
齿面疲劳点蚀, 轮齿弯曲疲劳折断3。
开式齿轮的设计准则是( ）。
应满足,σF≤σFP一定时，由齿轮强度所4. 当一对齿轮的材料、热处理、传动比及齿宽系数d决定的承载能力，仅与齿轮的（）或（）有关。
分度圆直径d1或中心距5. 在斜齿圆柱齿轮设计中，应取( ）模数为标准值;而直齿锥齿轮设计中，应取（）模数为标准值.法面；大端6. 润滑油的油性是指润滑油在金属表面的( ）能力.吸附7。
形成流体动压润滑的必要条件是（）、（)、( ）。
①两工作表面间必须构成楔形间隙；②两工作表面间必须充满具有一定粘度的润滑油或其他流体；③两工作表面间必须有一定的相对滑动速度，其运动方向必须保证能带动润滑油从大截面流进，从小截面流出。
8。
滑动轴承的润滑作用是减少（），提高（)，轴瓦的油槽应该开在（）载荷的部位。
摩擦:传动效率；不承受9。
蜗杆传动中，蜗杆所受的圆周力F t1的方向总是与( )，而径向力F rl的方向总是( ）。
与其旋转方向相反，指向圆心10. 由于蜗杆传动的两齿面间产生较大的( )速度，因此在选择蜗杆和蜗轮材料时，应使相匹配的材料具有良好的（）和（)性能。
通常蜗杆材料选用( )或( )，蜗轮材料选用( )或（）,因而失效通常多发生在( ）上.相对滑动；减摩、耐磨；碳素钢或合金钢，青铜或铸铁；蜗轮11. 当带有打滑趋势时,带传动的有效拉力达到（)，而带传动的最大有效拉力决定于（)、( ）、（）和( )四个因素。
最大值；包角；摩擦系数;张紧力及带速12. 带传动的最大有效拉力随预紧力的增大而( ),随包角的增大而（)，随摩擦系数的增大而( ),随带速的增加而( ）。
增大；增大；增大；减小13。
在设计V带传动时，为了提高V带的寿命,宜选取（）的小带轮直径。
较大14。
在带传动中，弹性滑动是（ )避免的,打滑是( )避免的。
机械设计试卷A-参考答案
机械设计基础考试试卷 （ A ）卷____________学年第 1 学期专业 年级 方向 学号 姓名2分 ，共26分)1. 下列组合中的零、部件，都属于“机械设计”课程研究对象的是 ( D ) A. 齿轮、轴、柴油机的曲轴 B. V 带、滚子链、汽门挺杆C. 平键、六角头螺栓、活塞D. 滚动轴承、弹簧、联轴器2. 对于启动频繁的转轴上的扭转剪切应力，一般将其处理为 ( C )A. 静应力B. 对称循环变应力C. 脉动循环变应力D. 复合应力3. 当螺纹的牙型角越大时，螺纹副的当量摩擦角越大，此时影响螺纹副效率的主要参数是 ( D ) A. 升角 B. 线数C. 螺距和牙形角D. 升角和牙形角4. V 带设计中确定V 带根数的依据是 ( C )A. 计算功率B. 传动功率C. 带传动的设计准则D. 计算功率与小带轮转速5. 造成带传动传动比不准确的原因是( D )A. 带轮传动的张紧力不足B. 带传动的打滑C. 传动的功率大于设计值D. 带传动的弹性滑动6. 下列参数组中，对套筒滚子链承载能力影响最明显的是 ( A )A ． 链节距Ｐ和小链轮齿数Ｚ1B ． 链节数和小链轮齿数Ｚ1C ． 中心距和链节距ＰD ． 中心距和链节数7. 齿轮传动的载荷系数中，动载荷系数ＫV ，除决定于齿轮的圆周速度Ｖ以外，与下列因素有关的是( C )A.齿面粗糙度B.轮齿宽度C.齿轮制造精度D.端面重合度8. 下列中作为蜗杆传动最主要的缺点是( D )A. 制造费用较高B. 对啮合副的材料要求较高C. 难以进行精确的强度计算D. 传动效率较低、发热较大9．当摩擦发生在流体内部的分子之间时，称为：( C )A. 干摩擦B. 边界摩擦C. 流体摩擦D. 混合摩擦10. 滚动轴承一般由如下几个部份组成，它们分别称为: （ A ）A. 内圈、外圈、滚动体和保持架B. 上圈、下圈、滚动体和保持架C. 紧圈、活圈、滚动体和保持架D. 动圈、座圈、滚动体和保持架11．当转轴上的支点位置尚未确定时，初估轴的直径使用的计算依据是（ A ）A.扭转强度B.弯曲强度D.弯曲刚度 D.复合强度12．要求补偿位移且载荷平稳时，优先选用的联轴器的类别为( C )A. 采用刚性联接 B 采用金属弹性元件的挠性联接C. 采用刚性元件的挠性联接D采用非金属弹性元件的挠性联接13. 标准平键联接的承载能力，通常取决于( D )A.轮毂的挤压强度B. 键的剪切强度C. 键的弯曲强度D.键工作表面的挤压强度二填空题:(共9分,每小题3分)1、圆柱齿轮传动设计，齿宽系数φd =b/d 1,当b 愈大，承载能力也愈 大 ，但使 偏载 现象严重，因此φd 取值的应恰当，对称布置的齿轮比悬臂布置的齿轮取偏 大 值2、代号为36205的滚动轴承, 其内径d= 25 mm, 尺寸系列代号为 62 ,轴承类型代号为 3 。
机械设计 试题
襄樊学院 2010-2011学年度上学期机械设计基础试卷（A卷）（参考答案）一、选择题：（本大题共5小题，每小题2分，共10分）1、齿轮产生疲劳点蚀的根本原因是A。
A、变应力作用；B、材料有缺陷；C、表面有加工刀痕；D、采用低粘度油润滑；2、带传动工作时的弹性滑动是由于D。
A、小带轮包角过小；B、带与带轮间的摩擦系数偏低；C、带动初拉力不足；D、带的松、紧边拉力不等；3、下列直径、宽度系列相同的四种轴承中，B极限转速最高。
A、向心短圆柱滚子轴承；B、深沟球轴承；C、圆锥滚子轴承；D、单向推力球轴承；4、斜齿轮的标准模数是C。
A、轴面模数；B、端面模数；C、法面模数；D、大端模数；5、一对渐开线直齿圆柱齿轮正确啮哈的条件是B。
A、两齿轮的模数和齿距分别相等；B、两齿轮的模数和压力角分别相等；C、两齿轮的基圆相等；D、两齿轮的点厚和齿槽宽分别相等；二、填空题：（本大题共5小题，每空1分，共10分）1、机构处于死点位置时，其传动角等于零。
2、速度瞬心是两刚体上相对速度为零的重合点。
3、在一般情况下，链传动的平均传动比为常数，瞬时传动比不为常数。
4、平键联接工作时，是靠键和键槽侧面的挤压传递转矩的。
5、轴按照承载情况可分为转轴、心轴和传动轴，自行车的前轴是心轴。
三、简答题：（本大题共2小题，每小题6分，共12分）1、机构具有确定运动的条件是什么？答：F>0 并且F =原动件数目2、引起链传动速度不均匀的原因是什么? 其主要影响因素有哪些?答：是由于多边形效应引起的。
其主要影响因素有；链条节距、链轮齿数、转速。
四、综合题：（本大题共2小题，每小题8分，共16分）1、计算下列平面机构的自由度，若图中有虚约束、局部自由度和复合铰链，请说明。
解：n=7, P L=9, P H=1F=3n－2P L－P H=3×7－2×9－1＝2；E或F处虚约束，K处局部自由度，C处复合铰链。
2、根据图中所注尺寸判断下列平面连杆机构的名称答：a)双摇杆机构；b)双曲柄机构；c)曲柄摇杆机构；d)双摇杆机构五、结构改错题：（本大题10分）指出下图设计中的错误，并改正。
《机械设计基础》考试卷A参考答案

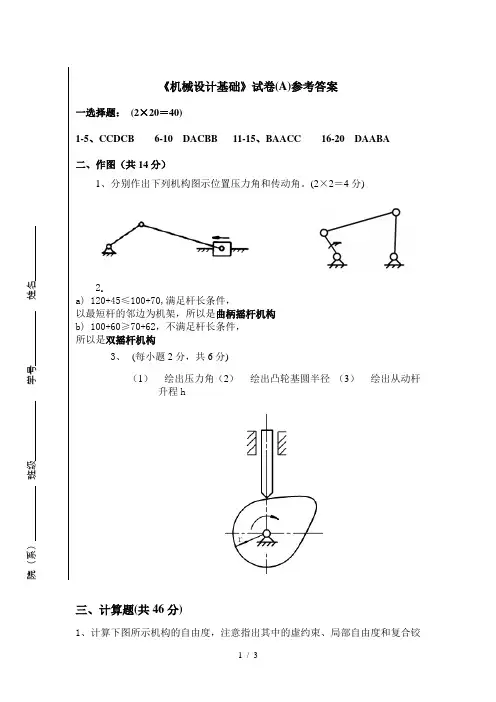

《机械设计基础》试卷(A)参考答案一选择题： (2×20＝40)1-5、CCDCB 6-10 DACBB 11-15、BAACC 16-20 DAABA二、作图（共14分）1、分别作出下列机构图示位置压力角和传动角。
(2×2＝4分)2. a) 120+45≤100+70,满足杆长条件， 以最短杆的邻边为机架，所以是曲柄摇杆机构 b) 100+60≥70+62，不满足杆长条件， 所以是双摇杆机构 3、 (每小题2分，共6分) （1） 绘出压力角（2） 绘出凸轮基圆半径 （3） 绘出从动杆升程h三、计算题(共46分)1、计算下图所示机构的自由度，注意指出其中的虚约束、局部自由度和复合铰院（系） 班级 学号 姓名链(本小题共6分，每个3分)(a) (b)(a) F ＝3×5－2×7－0＝1 无虚约束、局部自由度和复合铰链(b) F ＝3×4－2×4－2＝2 有局部自由度和虚约束2. (10分，每个参数2分)Z 2=iZ 1=4*20=80m=2a/(z1+z2)=2*150/120=2.5mmd2=mZ 2=200mmda2=200+2*2.5=205mmdf2=200-2*1.25*2.5=193.5mm3. (10分)(1) 空间定轴轮系；(3分)(2) 向下(3分)(3) i 17=Z 2Z 3Z 4Z 5Z 6Z 7/Z 1Z 2'Z 3'Z 4'Z 5'Z 6=50*40*20*18*22/2*1*30*26*46= 220.7 (4分)4、（本题10分）解 ：轴承基本额定寿命公式如下61010()60t h p f C L n f Pε= 3分由于载荷平稳可知载荷系数p f =1， 因t < 100ºC 可知温度系数t f =1，对滚子轴承取ε=10/3。
将以上有关数据代入上式，得610/31012850010000()602001P⨯=⨯⨯ 3分解得 当量动载荷 P = 6 778 N 2分由于N207圆柱滚子轴承只能承受径向载荷，故 P = R = 6 778 N ，因此在本题规定的条件下N207圆柱滚子轴承可承受的最大径向载荷为6 778 N 。
机械设计基础 试卷A及参考答案
《机械设计基础》试卷（A卷）考试时间：90分钟闭卷任课老师：班级：学号：姓名：成绩：一、填空题（每空1分，共20分）1.构件是机器的__________单元体；零件是机器的__________单元体；部件是机器的 __________单元体。
2.机构具有确定运动的条件是且。
3.一平面铰链四杆机构的各杆长度分别为a=350,b=600,c=200,d=700；(1)当取c杆为机架时，它为何种具体类型？___________；（2）当取d杆为机架时，则为___________。
4.带传动的主要失效形式是__________与__________。
5.为保证四杆机构良好的机械性能，___________不应小于最小许用值。
6.平面运动副可分为__________和__________，低副又可分为__________和__________。
7.在蜗轮齿数不变的情况下，蜗杆的头数__________，则传动比就__________。
8.螺纹按照其用途不同，一般可分为__________和__________两大类。
9.滑动轴承中所选用的润滑油，其粘度越大，则其承载能力越__________。
10.链传动和带传动都属于__________传动。
二、选择题（每题2分，共20分）1.机构具有确定相对运动的条件是()A、机构的自由度数目等于主动件数目B、机构的自由度数目大于主动件数目C、机构的自由度数目小于主动件数目D、机构的自由度数目大于等于主动件数目2.闭式硬齿面齿轮传动的主要失效形式是（）A、齿面胶合B、轮齿疲劳折断C、齿面磨粒磨损D、轮齿过载折断3.在普通圆柱蜗杆传动中，若其他条件不变而增加蜗杆头数，将使（）。
Ａ、传动效率提高Ｂ、蜗杆强度提高Ｃ、传动中心距增大Ｄ、蜗杆圆周速度提高4.链传动属于()传动。
Ａ、摩擦传动；Ｂ、啮合传动；Ｃ、两者均不是。
5.两个构件之间以线或点接触形成的运动副，称为（)。
Ａ、低副Ｂ、高副Ｃ、移动副Ｄ、转动副6.()是齿轮最主要的参数。
机械设计基础A卷-试题及答案
注：装订线内禁止答题，装订线外禁止有姓名和其他标记。
东北农业大学成人教育学院考试题签机械设计基础（A）一、填空（每小题2分，共20分）1.运动副是指能使两构件之间既能保持_____接触，而又能产生一定的形式相对运动的_______。
2.在_______机构中，如果将_______杆对面的杆作为机架时，则与此相连的两杆均为摇杆，即是双摇杆机构。
3.平面连杆机构当行程速比K________时，机构就具有急回特性。
4. 曲柄摇杆机构产生“死点”位置的条件时摇杆为__________，曲柄为__________。
5.凸轮机构能使从动杆按照_____________实现各种复杂的运动。
6.轴承70211AC/P5的含义是_______________________________________________。
7.阿基米德蜗杆的轴面齿廓为______________，在中间平面内它和蜗轮的啮合犹如________________________________________________________________。
8.滚子链的接头有________________和_________________________两种。
9.由于渐开线齿轮的传动比等于_________，所以即使两轮的安装中心距略有偏差，也不影响两轮的传动比。
10.分度圆上的压力角等于____________，摸数取的是____________值，齿厚和齿槽宽____________的齿轮，称为标准齿轮。
二、判断（每小题2分，共16分）1．机构都是可动的。
（）2．通过离合器联接的两轴可在工作中随时分离。
（）3．在平面连杆机构中，连杆与曲柄是同时存在的，即有连杆就有曲柄。
（）注：装订线内禁止答题，装订线外禁止有姓名和其他标记。
4．凸轮转速的高低，影响从动杆的运动规律。
（）5．外啮合槽轮机构，槽轮是从动件，而内啮合槽轮机构，槽轮是主动件。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
机械设计基础A卷试题及
答案
It was last revised on January 2, 2021
东北农业大学成人教育学院考试题签
机械设计基础（A）
一、填空（每小题2分，共20分）
1.运动副是指能使两构件之间既能保持_____接触，而又能产生一定的形式相对运
动的_______。
2.在_______机构中，如果将_______杆对面的杆作为机架时，则与此相连的两杆均
为摇杆，即是双摇杆机构。
3.平面连杆机构当行程速比K________时，机构就具有急回特性。
4. 曲柄摇杆机构产生“死点”位置的条件时摇杆为__________，曲柄为_________
_。
5.凸轮机构能使从动杆按照_____________实现各种复杂的运动。
6.轴承70211AC/P5的含义是______________________________________________
_。
7.阿基米德蜗杆的轴面齿廓为______________，在中间平面内它和蜗轮的啮合犹如
________________________________________________________________。
8.滚子链的接头有________________和_________________________两种。
9.由于渐开线齿轮的传动比等于_________，所以即使两轮的安装中心距略有偏
差，也不影响两轮的传动比。
10.分度圆上的压力角等于____________，摸数取的是____________值，齿厚和齿
槽宽____________的齿轮，称为标准齿轮。
二、判断（每小题2分，共16分）
1．机构都是可动的。
（）
2．通过离合器联接的两轴可在工作中随时分离。
（）
3．在平面连杆机构中，连杆与曲柄是同时存在的，即有连杆就有曲柄。
（）
4．凸轮转速的高低，影响从动杆的运动规律。
（）
5．外啮合槽轮机构，槽轮是从动件，而内啮合槽轮机构，槽轮是主动件。
（）
6．在任意圆周上，相邻两轮齿同侧渐开线间的距离，称为该圆上的齿距。
（）
7．同一模数和同一压力角，但不同齿数的两个齿轮，可以使用一把齿轮刀具进行加工。
（）
8．只有轴头上才有键槽。
（）
三．简答题（24分）
1．简述螺纹连接的基本类型及应用特点。
（7分）
2．联轴器有几种类型？在补偿轴偏移的能力方面各有何不同（7分）
3．何谓斜齿轮的当量齿轮当量齿数如何计算一对斜齿轮正确啮合条件是什么（10分）
四．计算（31）分
1．计算自由度（10分）
2. 图示轮系，已知Z
1=30，Z
2
=20，Z
2
`=30，Z
3
=74，且已知n
1
=100转/分。
试求n
H。
（15分）
五、指出下列图形中的错误（共15分）。
答案
一、填空
1、直接、连接；
2、铰链四杆机构、最短杆；
3、大于1；
4、主动件、从动件；
5、预期运动规律
6、内径为55mm、公称接触角为25度、宽度系列代号为0、直径系列代号为2、公差等级为5级的角接触球轴承；
7、直线齿廓、直齿圆柱齿轮和直齿条的啮合；
8、开口销（或弹簧卡）、过渡链节； 9、常数；
10. 20度、标准值、相等。
二、判断
1（×）；2（√）；3（×）；4（×）；5（×）；6（×）；7（√）；8（√）
三、简答题
1、接有以下四种基本类型： 1，螺栓连接特点：被联接件均较薄，在其上制通孔
（不切制螺纹）。
用螺栓、螺母联接，结构简单，装拆方便，（可以两边装配）。
联接：特点：被联接件之一较厚，在其上制，且在盲孔上切制螺纹。
薄件制通孔，无螺纹。
用双头螺柱加螺母联接。
允许多次装拆而不损坏被联接件。
3、螺钉联接：特点：不需用螺母，将螺钉穿过一被联接件的孔，旋入另一被联接件的螺纹孔中。
（结构上比双头螺柱简单）。
4，联接：特点：利用紧定螺钉旋入一另件的螺纹孔中，并以末端顶住另一零件的表面或顶入该零件的凹坑中。
应用：固定两零件的相对位置，并可传递不大的力或转矩。
⑴根据联轴器补偿两轴偏移的能力不同，可将其分为刚性联轴器与挠性联轴器两大类。
⑵常用的刚性联轴器有套筒联轴器、凸缘刚性联轴器等，都没有补偿轴偏移的能力。
⑶挠性联轴器具有一定的补偿两轴偏移的能力，可分为无弹性元件挠性联轴器、弹性联轴器等两类。
⑷常用的无弹性元件挠性联轴器有：十字滑块联轴器---可补偿两轴的综合偏移；万向联轴器---可补偿两轴较大的角偏移；齿式联轴器---具有良好的补偿两轴的综合偏移的能力。
⑸常用的弹性联轴器有弹性套柱销联轴器、弹性柱销联轴器等，都具有补偿两轴的综合偏移的能力。
3、比如,需要确定一个与斜齿轮法面齿形相当的直齿轮的齿形,这个设想的直齿轮称为斜齿轮的当量齿轮,其齿数称为斜齿轮的当量齿数。
一对斜齿圆柱齿轮的正确啮合条件（Meshing Condition）1 两齿轮的法向模数和法向压力角应分别相等，即；2 同时两斜齿轮螺旋角还要满足：其中，外啮合时，旋向相反，取负号；内啮合时旋向相同，取正号。
3 因为绝对值相等，所以其端面模数及端面压力角也分别相等。
四．计算
1、F=3×3-2×3-2=1
2、
五、指出图形中错误
1.联轴器左端无挡圈；
2.联轴器无周向固定（缺键）；
3.联轴器右端无轴向固定；
4.轴套高于轴承内圈无法拆卸；
5.齿轮无周向固定（缺键）；
6.右端轴承无法拆卸；。
