第四篇力敏传感器
第四章力敏传感器教学目标：1．了解弹性敏感元件的特性和要求。
2．了解几种常用测力称重传感器的特点、3．掌握电阻应变效应及半导体的压阻效应4．了解电桥电路的作用。
5．掌握单臂、双臂和全桥测量电路的异同点。
6．理解压电式传感器的工作原理。
了解它的特点。
7．了解它们的应用。
力敏传感器是使用很广泛的一种传感器。
它是生产过程中自动化检测的重要部件。
它的种类很多，有直接将力变换为电量的如压电式、压阻式等，有经弹性敏感元件转换后再转换成电量的如电阻式、电容式和电感式等。
它主要用于两个方面：测力和称重。
本章介绍电阻应变式传感器、压阻式和压电式传感器。
§4-1（传感器中的）弹性敏感元件一、弹簧管压力表的组成：（如图4-1）图4-1弹簧管压力表的组成框图弹簧管——弹性敏感元件：将输入压力转换成自身的变形量（应变、位移或转角）。
二、弹性元件的基本特性：1．变形：物体在外力作用下改变原来尺寸或形状的现象。
2．弹性：物体因受外力作用而产生变形，外力去掉后又恢复原状的特性。
3．弹性元件：具有弹性变形特性的物体。
4．弹性变形：弹性元件受外力作用而产生的变形。
5．弹性特性：作用在元件上的外力与相应变形（应变、位移或转角）之间的关系。
（1）刚度：弹性元件产生单位变形所需的力。
（2）灵敏度：在单位力作用下弹性元件产生的变形。
刚度和灵敏度表示了弹性元件的软硬程度。
元件越硬，刚度越大，单位力作用下变形越小，灵敏度越小。
6．线性弹性元件：刚度和灵敏度为常数，作用力F与变形X成线性关系。
三、弹性敏感元件的基本要求及类型：弹性元件在传感器技术中占有极其重要的地位。
它首先把力、力矩或压力转换成相应的应变或位移，然后配合各种形式的传感元件，将被测力、力矩或压力变换成电量。
基本要求：（1）具有良好的机械特性（强度高、抗冲击、韧性好、疲劳强度高等）和良好的机械加工及热处理性能。
（2）良好的弹性特性（弹性极限高、弹性滞后和弹性后效小等）。
（3）弹性模量的温度系数小且稳定，材料的线膨胀系数小且稳定。
（4）抗氧化性和抗腐蚀性等化学性能良好。
2．弹性元件的形式：2．根据弹性元件输入量的不同，可以分成两种基本类型：（1）变换力（力矩）弹性元件：等截面柱式、悬臂梁、圆环式和等截面薄板等。
（2）变换压力弹性元件：弹簧管、波纹管、膜片（力、压力均可以变换）等。
§4-2 电阻应变式传感器电阻应变式传感器是一种利用电阻应变效应，将力学量转换为电信号的传感器。
而电阻应变效应是指导体或半导体材料在外力作用下产生机械形变时，其电阻值也发生相应变化的现象。
电阻应变式传感器具有精度高，性能稳定，测量范围宽，可制成各种机械量传感器；并且结构简单，体积小，重量轻。
可在超低温、强振动、强磁场等恶劣环境下工作等特点。
§4-2-1 电阻应变式传感器的外形结构和性能一、部分电阻应变式传感器的外形：(a) (b) (c)（d） (e) (f)图4-2各种应变式电阻传感器的外形图(a)箔式压力；(b)柱式；(c)悬臂梁式；(d)桥式；(e)波纹管式；(f)S型拉压式二、主要用途及性能指标：（a）金属箔式压力传感器：采用了箔式应变片贴在合金钢做的弹性体上，具有精度高、温度特性好等特点。
适用于电子皮带秤、配料秤等场所。
它的性能指标见表4-1所示：表4-1金属箔式压力传感器的性能指标采用了箔式应变片贴在合金钢做的弹性体上，具有精度高、长期稳定性好、密封性好等到特点。
适用于地中衡、料斗秤、汽车衡、轨道衡等场所。
量程：0.1～200ｔ；精度：±0.05%F·S。
(c)悬臂梁式传感器：采用了箔式应变片贴在合金钢做的弹性体上，一端固定、一端加载，拉、压均可。
具有精度高、密封性好、易安装等特点。
适用于汽车衡、电子秤、料斗秤等场合。
量程：0.05～20ｔ；精度：±0.03%F·S。
(d)桥式传感器：采用了箔式应变片贴在合金钢弹性体上，具有精度高、长期稳定性好、密封性能好、抗侧向力和抗偏荷能力强等特点。
适用于各种汽车衡、轨道衡、料斗秤等场所。
量程：5~50ｔ；精度：±0.02%F·S。
(e)波纹管式传感器：采用悬臂剪切结构、波纹管密封、充氮，可承受拉、压两种受力形式，具有精度高、防尘好、抗偏载、抗疲劳能力强、性能稳定、安装方便等特点。
适用于电子秤、皮带秤、料斗秤等场所。
量程：10～1000；精度：±0.02%F·S。
(f)S型拉压式传感器：采用S型结构，拉压均可使用。
可应用于高湿度环境，具有优越的抗扭、抗侧、抗偏载能力，输出对称性好。
精度高、结构紧凑等特点。
适用于配料秤、料斗秤、机电结合秤、吊钩秤等场所。
量程：0.05～20ｔ。
精度：±0.02%F·S。
三、金属电阻应变片的结构：（如图4-3所示）1．结构：它由敏感栅、基体、覆盖层（保护片）和引出线四部分组成。
（1）敏感栅是转换元件，由金属丝、金属箔制成，它被粘贴在基体上。
通过基体把应变传递给它。
（2）基体起绝缘作用。
（3）覆盖层（保护片）起绝缘保护作用。
（4）引出线焊接于敏感栅两端，作连接测量导线之用。
图4-3金属丝式应变片的结构图2．类型：电阻应变片有金属电阻应变片和半导体应变片两类。
金属电阻应变片有丝式、箔式和薄膜式等结构形式。
§4-2-2 电阻应变式传感器的工作原理一、原理框图：测量电桥电阻应变片弹性敏感元件F εｕ或i图4-4 电阻应变式传感器的原理框图二、工作原理：电阻应变式传感器是通过弹性敏感元件将外部的应力转换成应变ε，再根据电阻应变效应，由电阻应变片将应变转换成电阻值的微小变化，通过测量电桥转换成电压或电流的输出。
§4-2-3 应变片的测量电路由于应变片受力的电阻值变化范围很小，如果直接用欧姆表测量其电阻值的变化将十分困难，且误差很大。
所以必须使用专门的电路来测量这种微弱的电阻变化，最常用的电路为电桥电路。
一、电桥电路：（图4-4所示）R1AR1 = R2=R3 = R4=R——等臂电桥R2R1 = R2=R R3 = R4=R’——输出对称电桥DCU OR1 = R3=R R2 = R4=R’——电源对称电桥R4R3BU i图4-4电桥电路由分析可知：当R1 R3= R2 R4时，电桥平衡，输出电压U O=0。
二、单臂电桥：（图4-5所示）图中的电阻R1为电阻应变片。
起始时，应变片未承受应变，电桥平衡：R1 R3= R2 R4，此时U O=0。
当应变片承受应变时，则R1增大为R1+ΔR，对于等臂电桥和输出对称电桥，此时的输出电压图4-5 单臂电桥 为：三、双臂电桥（差动半桥）：（图4-6所示）电阻R 1、R 2为应变片，R 3、R 4为固定电阻。
当应变片承受应变时，R 1增大为R 1+ΔR ，同时R 2减小为R 2－ΔR ，此时的输出电压为单臂工作时的两倍。
图4-6 差动半桥 图4-7 差动全桥四、差动全桥：图4-7所示）电阻R 1、R 2 、R 3、R 4均为应变片。
当应变片承受应变时，则R 1和R 3增大ΔR ，R 2和R 4减小ΔR ，此时的输出电压为单臂工作时的四倍。
上述三种工作方式中，差动全桥工作方式的灵敏度最高，差动半桥次之，单臂电桥灵敏度最低。
采用全桥（或双臂半桥）还能实现温度变化的自动补偿。
§4-2-4 电阻应变式传感器的应用在电阻应变式传感器中，敏感元件一般为各种弹性体，传感元件就是应变片，测量转换电路一般为桥路。
只要将应变片粘贴于各种弹性体上，并将其接到测量转换电路，这样就构成了测量各种物理量的专用应变式传感器。
它可以测量应变应力、弯矩、扭矩、加速度、位移等物理量。
一、 电子台秤：（图4-8所示） 二、吊杆秤：（图4-9所示） 三、汽车衡：（图4-10所示）图4-8 电子台秤 图4-9 吊杆秤 图4-10 汽车衡§4-3 压阻式传感器压阻式传感器是通过扩散工艺将四个半导体应变电阻制作在同一硅片上，利用半导体材料的压阻效应制成的传感器。
它由于工艺一致性好，灵敏度相等，因此漂移抵消，迟滞、蠕变非常小，动态响应快，测量精度高、稳定性好、温度范围宽、易小型化、能批量生产和使用方便。
§4-3-1 固态压阻式传感器的工作原理固态压阻式传感器的工作主要基于压阻效应，而压阻效应是在半导体材料上施加作用力时，其电阻率将发生显著变化的现象。
§4-3-2 半导体电阻应变片的结构和特点 一、半导体电阻应变片的结构：它由硅膜片、外壳和引线组成。
核心：硅膜片（作为弹性敏感元件）。
图4-11 半导体电阻应变片的结构二、半导体电阻应变片的特点：优点：灵敏系数比金属电阻应变片的灵敏系数大数十倍，横向效应和机械滞后极小。
缺点：温度稳定性和线性度比金属电阻应变片差很多。
§4-3-3 压阻式压力传感器固态压阻式压力传感器的结构如图4-12所示，传感器硅膜片两边有两个压力腔。
一个是和被测压力相连接的高压腔，另一个是低压腔，和大气相通。
图4-12 压阻式压力传感器结构图1—低压腔 2—高压腔 3—硅杯 4—引线 5—硅膜片当膜片两边存在压力差时，膜片上各点存在应力。
膜片上的四个电阻在应力作用下，阻值发生变化，电桥失去平衡，输出电压与膜片两边压力差成正比。
§4-4 压电传感器压电式传感器是基于某些材料受力后在其表面产生电荷的压电效应为转换原理的传感器。
它是一种典型的有源传感器，又称自发电式传感器。
它具有体积小，重量轻，频率宽，灵敏度高，结构简单，工作可靠等特点。
§4-4-1 压电传感器、压电材料的外形和技术指标 一、压电式振动加速度传感器的外形：（图4-13所示）图4-13 压电式振动加速度传感器外形图二、压电振动加速度传感器技术指标：1. 灵敏度：500mV/g 量程：0~10g 频率范围：4-4000Hz 线性：≤1%5．分辨力：0.00004g 安装谐振点:15kHz（ａ）（ｂ）（ｃ）（ｄ）图4-14 各种压电材料的外形图（ａ）天然石英晶体；（b）石英晶体薄片；（c）压电陶瓷；（d）高分子压电薄膜§4-4-2 压电传感器的工作原理一、压电效应：当某些晶体或多晶体陶瓷在一定的方向上受到外力作用时，在某两个对应的晶面上，会产生符号相反的电荷。
当外力消失时，电荷也消失；当外力改变方向时，两晶面上的电荷符号也随之改变。
压电传感器就是以压电效应为基础，将力学量转换为电量的器件。
典型的具有压电效应的物质有石英晶体、压电陶瓷和高分子压电材料等。
二、石英晶体的压电效应：石英晶体的外形是规则的六角棱柱体，它有三个晶轴，如图4-15所示。
图4-15 石英晶体的坐标轴和切片1．纵向压电效应：沿着X 轴对晶片施加力时，在垂直于X 轴的表面上产生电荷。
妊高征监测系统介绍
六、参考文献（仅供参考，版权属于各自作者）
推荐：
《高危妊娠监护治疗学》 作者：刘映粦 摘要：第一篇为正常妊娠，第二篇为高
危妊娠，第三篇为监护。其中对妊娠诊断、 产前检查、孕期保健，尤其对重度妊高征 并发hellp综合征更为突出地加以详述。
六、参考文献《高危妊娠监护治疗学》
第一篇 正常妊娠 第一章 胎盘及胚胎附属器 第二章 胎儿生理学及胎儿免疫遗传学 第三章 妊娠期母体的适应性变化 第四章 妊娠诊断及产前检查
妊高征监测系统
培训教程
（内部资料）
目录
一、项目背景 二、妊高症与妊高征 三、妊高征监测的临床应用 四、JQ-R产品特点及优势 五、妊高症的预防及治疗 六、参考文献
一、项目背景——妊娠期高血压综合症
以上是电影“北京遇上西雅图”中，女主角（汤唯饰）在怀孕后期送医急救 场景——她所患的妊娠并发症，就是妊娠期高血压综合症(简称妊高症)。
而初孕年龄大于30岁者建议作为常规检测对象； 预测阳性者,随着孕周的增大,观察应更严密,每两周检测一次； 中重度妊高征患者, 应根据血液动力学状态分型,针对性进行治疗。
三、妊高征监测的临床应用
3.1 监测对象——什么样的孕妇需做？
门诊筛选：正常孕妇定期检测； 妊高征患者：每疗程前后监测，观察疗效、及 时调整治疗方案。 有高危因素的孕妇，如高血压，心脏病，糖尿 病等。
这些公式经过非线性补偿和临床经验参 数修正，便能获得一系列反映人体循环 系统的血流动力流变学参数。
附录A、妊高征监测的理论基础
A.3 脉搏波与 心动周期
附录A、妊高征监测的理论基础
A.4 产品原理框图
传
运
带
A
感 器 （
算 放 大
智能传感器
机器人系统 1920年捷克斯洛伐克作家雷尔 卡佩克发表了科幻 年捷克斯洛伐克作家雷尔.卡佩克发表了科幻 年捷克斯洛伐克作家雷尔 罗萨姆的万能机器人>>。在剧本中， 剧<<罗萨姆的万能机器人 。在剧本中，卡佩克把捷 罗萨姆的万能机器人 克语“ 克语“Robota（农奴）”写成了“Robot”，该剧预告 （农奴） 写成了“ ， 了机器人的发展对人类社会的悲剧性影响， 了机器人的发展对人类社会的悲剧性影响，被当成了 机器人的起源。 机器人的起源。 到了近代 ，不同功能的机器人也相继出现并且活 跃在不同的领域，从天上到地下， 农业、 跃在不同的领域，从天上到地下，从工业拓广到 农业、 机器人的种类之多，应用之广， 林、牧、渔。机器人的种类之多，应用之广，影响之 是我们始料未及的。从机器人的用途来分， 深，是我们始料未及的。从机器人的用途来分，可以 分为两大类：军用机器人和民用机器人。 分为两大类：军用机器人和民用机器人。
指纹识别 指纹是表皮中的绒线和绒线之间的谷来组成的。 指纹是表皮中的绒线和绒线之间的谷来组成的。 每个人指纹的绒线和谷形成的图案都不一样， 每个人指纹的绒线和谷形成的图案都不一样，指纹识 别就是利用了此种图案的唯一性和差异性。 别就是利用了此种图案的唯一性和差异性。 指纹是每个人所特有的生物信息， 指纹是每个人所特有的生物信息，拥有一生都不 会变化的特性。 会变化的特性。指纹识别就是利用这些指纹信息进行 个人的认证及个人间的区分。而且避免了密码， 个人的认证及个人间的区分。而且避免了密码，卡中 发生的遗失，盗用等风险， 发生的遗失，盗用等风险，而且优秀的保安性和方便 性等原因，次世代保安技术领域中广泛被应用。 性等原因，次世代保安技术领域中广泛被应用。
智能传感器的结构框图 智能传感器根据敏感元件的不同具有不同的名称 和用途。 和用途。虽然各种智能传感器的硬件组合方式以及软 件分析过程不同，但是总体结构大致相同。 件分析过程不同，但是总体结构大致相同。 以智能压力传感器为例： 以智能压力传感器为例：
传感器原理及工程应用第四版答案
传感器原理及工程应用第四版答案【篇一：传感器原理及工程应用第三版答案--郁有文、西安电子科技大学出版】系如何？【答】1、传感器是能感受规定的被测量并按照一定的规律转换成可用输出信号的器件或装置。
2、传感器由：敏感元件、转换元件、信号调理与转换电路和辅助的电源组成。
3、它们的作用是：（1）敏感元件：是指传感器中能直接感受或响应被测量的部分；（2）转换元件：是指传感器中能将敏感元件感受或响应的被测量转换成适于传输或测量的电信号部分；（3）信号调理与转换电路：由于传感器输出信号一般都很微弱，需要有信号调理与转换电路，进行放大、运算调制等；（4）辅助的电源：此外信号调理转换电路以及传感器的工作必须有辅助的电源。
4、最简单的传感器由一个敏感元件(兼转换元件)组成，它感受被测量时直接输出电量，如热电偶。
有些传感器由敏感元件和转换元件组成，没有转换电路，如压电式加速度传感器，其中质量块m是敏感元件，压电片（块）是转换元件。
有些传感器，转换元件不只一个，要经过若干次转换。
2-2 什么是传感器的静态特性？它有哪些性能指标？分别说明这些性能指标的含义。
【答】1、传感器的静态特性是指被测量的值处于稳定状态时的输出与输入的关系。
也即当输入量为常量，或变化极慢时，这一关系就称为静态特性。
2、静态特性性能指标包括：线性度、灵敏度、迟滞、重复性和漂移等。
3、性能指标：ys?（3）迟滞：传感器在输入量由小到大（正行程）及输入量由大到小（反行程）变化期间其输入输出特性lmaxlhhmax100%yfsr(2~3)?100%y或rrmax100%yfsyt?y20t2-3 什么是传感器的动态特性？它有哪几种分析方法？它们各有哪些性能指标？【答】1、动态特性指传感器对随时间变化的输入量的响应特性。
2、研究动态特性的方法有两种：时域法和频域法。
在时域内研究动态特性采用瞬态响应法。
输入的时间函数为阶跃函数、脉冲函数、斜坡函数，工程上常输入标准信号为阶跃函数；在频域内研究动态特性采用频率响应法，输入的标准函数为正弦函数。

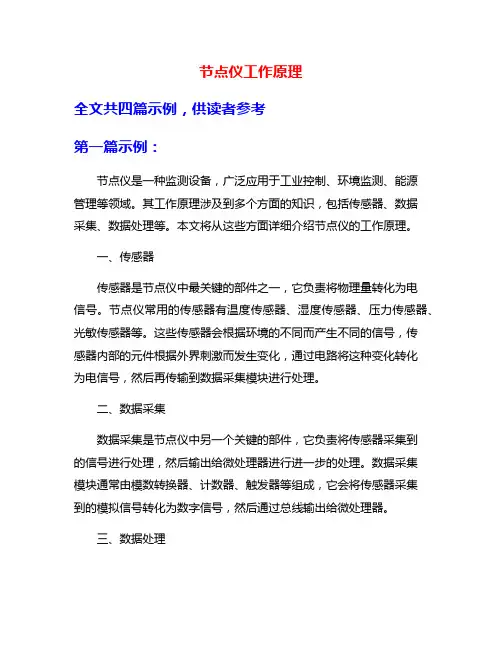

节点仪工作原理
