工字钢悬挑外架
上拉式悬挑工字钢外脚手架施工工法
上拉式悬挑工字钢外脚手架施工工法一、前言上拉式悬挑工字钢外脚手架是一种常用的施工工法，它可以提高施工效率，保证工程质量，确保施工安全。
本文将对该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例进行详细介绍。
二、工法特点上拉式悬挑工字钢外脚手架是一种以工字钢为主要承重结构的悬挑脚手架系统。
它具有组装简便、拆卸方便的特点，并且适用于各种高度和结构形式的建筑物。
该工法可以提供稳定的工作平台，方便施工人员进行操作。
此外，上拉式悬挑工字钢外脚手架还具有承载能力强、调整灵活、安全可靠等特点。
三、适应范围上拉式悬挑工字钢外脚手架适用于各类建筑施工工程，尤其适合高层建筑的施工。
它可以用于混凝土结构、钢结构、框架结构的施工，能够满足不同结构形式的施工需求。
四、工艺原理上拉式悬挑工字钢外脚手架的工艺原理主要包括施工工法与实际工程之间的联系和采取的技术措施。
它通过搭建外脚手架、上拉脚手架、悬挑架、支撑架等结构，提供了安全、稳定的工作平台。
该工法通过合理设置施工顺序和采取相应的施工措施，使得施工过程能够顺利进行，并达到预期的施工效果。
五、施工工艺上拉式悬挑工字钢外脚手架的施工工艺包括以下几个阶段：脚手架搭设、脚手架调整、悬挑架搭设、悬挑架的拉伸、悬挑架的拆除。
每个阶段都需要按照一定的顺序和方法进行操作，以确保施工工艺的顺利进行。
六、劳动组织上拉式悬挑工字钢外脚手架的劳动组织包括施工人员的组织和分工。
在施工过程中，需要有专人负责搭设、调整和拆除脚手架，协调好各个施工环节的工作，确保施工的连续性和高效性。
七、机具设备上拉式悬挑工字钢外脚手架所需的机具设备主要包括工字钢、脚手架连接件、脚手架螺栓、吊装设备等。
这些机具设备要具备一定的质量和性能，能够满足施工过程中的需求，并确保施工的安全和高效。
八、质量控制为确保施工过程中的质量达到设计要求，上拉式悬挑工字钢外脚手架需要进行质量控制。
悬挑脚手架工字钢长度

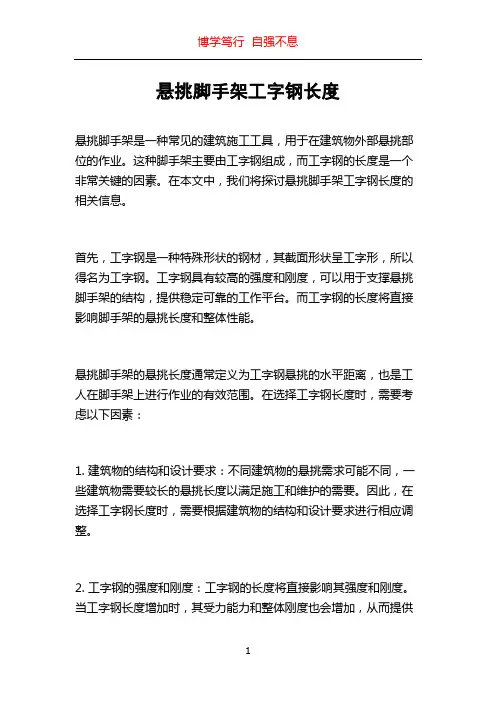

悬挑脚手架工字钢长度悬挑脚手架是一种常见的建筑施工工具，用于在建筑物外部悬挑部位的作业。
这种脚手架主要由工字钢组成，而工字钢的长度是一个非常关键的因素。
在本文中，我们将探讨悬挑脚手架工字钢长度的相关信息。
首先，工字钢是一种特殊形状的钢材，其截面形状呈工字形，所以得名为工字钢。
工字钢具有较高的强度和刚度，可以用于支撑悬挑脚手架的结构，提供稳定可靠的工作平台。
而工字钢的长度将直接影响脚手架的悬挑长度和整体性能。
悬挑脚手架的悬挑长度通常定义为工字钢悬挑的水平距离，也是工人在脚手架上进行作业的有效范围。
在选择工字钢长度时，需要考虑以下因素：1. 建筑物的结构和设计要求：不同建筑物的悬挑需求可能不同，一些建筑物需要较长的悬挑长度以满足施工和维护的需要。
因此，在选择工字钢长度时，需要根据建筑物的结构和设计要求进行相应调整。
2. 工字钢的强度和刚度：工字钢的长度将直接影响其强度和刚度。
当工字钢长度增加时，其受力能力和整体刚度也会增加，从而提供更稳定的工作平台。
因此，在选择工字钢长度时，需要根据工作载荷和悬挑长度来确定适当的工字钢尺寸。
3. 施工安全性：悬挑脚手架的施工安全性是至关重要的。
如果选择的工字钢长度不合适或不足够牢固，脚手架可能会出现不稳定或承重不足的问题，从而对施工工人的安全造成威胁。
因此，在选择工字钢长度时，务必要遵循相关的安全规范和标准，确保施工安全。
在实际应用中，工字钢的长度有多种选择。
常见的工字钢长度包括6米、8米、10米等。
选择适当的工字钢长度需要考虑到实际工程的需求和施工条件。
通常情况下，如果需要较长的悬挑长度，可以选择较长的工字钢，以提供足够的支撑。
但需要注意的是，过长的工字钢可能会增加施工难度和悬挑脚手架的重量，从而增加了工程的难度和成本。
此外，在选择工字钢长度之前，还需要考虑工字钢的加工和安装情况。
工字钢需要在现场进行切割和连接，以适应实际的悬挑需求。
因此，在选择工字钢长度时，需要考虑到加工和连接的便利性，并确保加工和安装的质量符合相关要求。
工字钢悬挑外脚手架的施工应用
要是在 建筑结构的１ ２ － １ ９ 层 中； 第三部分则是在该工程 的１ ９ － ２ ６ 层当中； 第四 部分施 工项 目则是设置在２ ６ 层到该建筑 的隔楼层当中。下面我们就对着五 层意向的悬挑脚手架的施工设计进行介绍。 二、 脚手架布设 安装 在该工程施工 中， 外脚架一般都是采用钢管双排架。 在双排架安设的过 程中， 施工人员要将双排架 的各个构件之 间的间距进行准确的设置， 例如在
阐述。
一
楼板模板拆除后 ， 在楼板上钻孔， 用ｕ形套箍穿透楼板． 并用丝帽垫Ｌ ７ ＿ ０ ４ ５ 角钢将工字钢固定， 连墙件连接方式为双扣件连接 。 ２ ． 有阳台外墙 处结构安全验算 脚手架参数 ： 悬挑水平钢梁采用２ ０ ａ 号工字钢， 其 中建筑物外悬挑段长 ２ ． Ｏ ０ ｍ，建筑物内锚固段 长２ ． Ｏ ０ ｒ ｎ ：悬挑水平钢梁采用钢丝绳与建筑物拉 结， 最外面支点距离建筑物１ ． ９ ０ ｍ： 上部拉绳点与墙支 点的距离为２ ． ６ ｍ． 钢丝 绳规格为６ ｘ １ ９ ＋ １ （ 公称抗拉强度 １ ４ ０ ０ ＭＰ ａ ， 直径 １ ７ ｍ ｍ ） ； 其 余参数设置 同无
结构为两层， 地上 建筑结构２ ８ 层， 该建筑结构总高度为８ ８ ． ９ ０ ｍ。其中 由于工 程 的施工需要，施工人员将将地下一层和二层建筑结构的高度 分别 设置为
４ ． ５ ｍ和４ ． ８ ｍ， 其中地上结构 的平均高度设置３ ． ４ ｍ。 在工程施工中， 施工人 员为 了不影响回填施工工程 的施工质量， 提 高工
阳台处工字钢 。 为 了加强工字钢 的承载力 ， 保证楼板不 因受力产 生变形裂缝 ， 经与设 计 院协商， 将工字钢在楼板一测的固定端设置６ ０ ０ ｍ ｍ 宽的加强板带， 内置双 向的负弯矩钢筋 。 四、 安全注意 事项
外墙悬挑脚手架施工方案(18号工字钢、悬挑高度20m)
外墙悬挑脚手架施工方案
在外墙施工中，悬挑脚手架是一种非常常见且有效的施工工具，尤其适用于高层建筑外墙的施工。
本文将以使用18号工字钢和悬挑高度20米的情况为例，介绍外墙悬挑脚手架的施工方案。
一、材料准备
在设计外墙悬挑脚手架前，首先需要准备好18号工字钢材料，这种钢材质地坚固，能够支撑较大的荷载，适合用于悬挑脚手架的搭建。
此外，还需要准备好连接件、固定件、支撑件等辅助材料。
二、施工方案
悬挑脚手架的施工方案主要包括以下几个步骤：
1. 确定设计方案
首先，根据外墙的高度和结构特点，设计出合适的悬挑脚手架方案。
在悬挑高度为20米的情况下，需要确保脚手架的稳固性和安全性。
2. 搭建主体结构
根据设计方案，利用18号工字钢和连接件搭建起主体结构，确保脚手架能够稳固地悬挂在外墙上方。
3. 安装支撑件
在主体结构完成后，需要在下部安装支撑件，以确保整个脚手架的稳定性和承重能力。
4. 安全检查
在搭建完成后，需进行全面的安全检查，确保脚手架的每个连接点和结构部件均稳固可靠，不会存在安全隐患。
5. 使用和拆除
在脚手架搭建完成后，可以开始外墙的施工工作。
在使用过程中，需根据需要进行定期检查和维护，确保安全使用。
施工完成后，需按照规范程序拆除悬挑脚手架。
三、总结
外墙悬挑脚手架施工方案中，使用18号工字钢和悬挑高度20米的方案，需要充分考虑结构稳定性和安全性，确保施工效率和施工质量。
在实际施工过程中，应严格执行施工方案，确保人员安全和施工顺利进行。
工字钢悬挑外脚手架施工方案
目录一、编制依据 (2)二、工程概况 (2)三、材料及要求 (2)四、悬挑外脚手架构造 (3)五、脚手架的搭设 (6)六、脚手架的拆除 (10)七、安全措施及要求 (11)八、脚手架的设计计算 (12)工字钢悬挑外脚手架专项施工方案一、编制依据《建筑施工扣件式钢管脚手架安全技术规范》（JGJ 130-2011，中国建筑工业出版社）《建筑施工高处作业安全技术规范》（JGJ 80—91）《建筑施工安全检查标准》（JGJ 59—2011)《钢结构设计规范》（GB50017—2002）二、工程概况本工程为贵州茅台酒扩建工程环山酒库工区，各栋酒库均为五层框架结构，建筑高度15.3m。
室外脚手架均采用扣件式钢管脚手架，钢管采用￠48*3.5mm，立杆纵距1.5m，横距1m，步距1.8 m；连墙件2步3跨设置；其中2#酒库A轴外脚手架需采用工字钢悬挑脚手架.三、材料及要求1、钢管钢管采用外径为48mm，壁厚3.5mm，其材质应采用国家现行标准的要求.弯曲变形，锈蚀钢管不得使用，脚手架钢管每根最大质量不应大于25kg，钢管上严禁打孔。
2、扣件扣件包括直角扣件、旋转扣件、对接扣件及其附件、T型螺栓、螺母、垫圈等，扣件在螺栓拧紧扭力矩达65N·m时不得发生破坏。
3、钢丝绳钢丝绳选用φ14钢丝绳，抗拉强度极限1400Mpa，断股、锈蚀严重的钢丝绳不得使用.4、脚手板脚手板采用竹串板脚手板.5、安全网外架所用安全网采用密目式安全网，安全网必须通过检验合格。
6、工字钢悬挑架体采用16#工字钢，工字钢必须符合国家标准。
四、悬挑外脚手架构造1、平面布置：立杆纵向间距1500mm，横向间距1000mm，内排立杆距离建筑物外墙外皮的距离为250mm。
立杆与大横杆必须采用直角扣件扣紧，不得隔步设置和遗漏,且立杆的接头应相互错开不小于500mm长，其接头距离纵向水平杆的距离不大于步距的1/3.2、立面布置纵向水平杆步距1800mm，上下横杆的接长位置错开布置,错开距离不小于纵距的1/3。
外架工字钢悬挑方案
金乡县天兴广场住宅楼脚手架专项施工方案编制单位：山东万里建筑工程有限公司编制人：郭德尧编制时间：年月日目录第一节编制依据------------------------------------------ 1第二节工程概况------------------------------------------ 1第三节脚手架材料选择--------------------------------- 3第四节脚手架搭设流程及要求 ------------------------- 5第五节、脚手架的搭设、使用和拆除规定------------ 9第六节脚手架搭设安全技术措施------------------- 12第七节脚手架拆除安全技术措施------------------- 14第八节、避雷措施---------------------------------------- 15第九节脚手架的检查与验收------------------------- 15第十节型钢悬挑脚手架(扣件式)计算书 ------------ 16第一节编制依据1、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20112、《混凝土结构设计规范》GB50010-2010中国建筑工业出版社5、《建筑施工安全检查标准》（JGJ59-2011）6、《建筑施工高处作业安全技术规范》JGJ80-917、《建筑施工脚手架实用手册》第二节工程概况地下1层。
三层楼面开始采用悬挑式双排脚手架，第三层一次悬挑，第十层一次悬挑，所有脚手架主要用于安全防护。
悬挑式双排脚手架脚手架的立杆纵距为1.50m，立杆横距为0.80m，步距为1.80m，每层外侧纵向大横杆步中设置拦腰杆一道，内排立杆距最外端框架梁外侧0.3m。
离地不大于0.20m处，设置纵向及横向扫地杆，纵向扫地杆设置于横向扫地杆之上。
连墙件按二步三跨布置，间距4.50m，拉结件钢管采用双扣件与内立杆连接。
工字钢悬挑式外脚手架(七步高)资料讲解
工字钢悬挑式外脚手架（七步高）本方案是依据国家建设部JGJ59-99《建筑施工安全检查标准》、《建筑施工扣件式钢管脚手架安全技术规范》与浙江省城乡建设厅关于JGJ59-99的实施意见，结合本工程实际情况，特制定工字钢悬挑式外脚手架专项方案。
为确保施工安全、结合结构形式、切实做好文明施工，本工程外脚手架采用工字钢悬挑式外脚手架，每次悬挑七步，每步铺设脚手片，四周满挂绿色密目网，从而起到既安全又减少施工灰尘外扬和美化施工环境的作用。
脚手架必须分段挂牌验收合格后方可使用，且每层必须悬挂可视度较好大小适宜的层数标牌。
一、脚手架的主要配件及材料选用：1、工字钢悬挑式钢管脚手架的主要组成构件有：工字钢、立柱、纵向水平杆、横向水平杆、扣件、剪刀撑、横向支撑、连墙件、脚手板或脚手片、钢丝绳。
2、材料选用直径ø48厚3.5mm的钢管、16#工字钢、竹脚手板、ø17㎜的6×19钢丝绳、毛竹片。
（一）基本要求：用扣件式钢管搭设的脚手架是施工临时结构，它要承受施工过程中各种垂直和水平荷载，主要是施工层的大模板重量，因此脚手架必须有足够的承载能力、刚度和稳定性。
在施工过程中，在各种荷载作用下不发生失稳、倒塌，并不超过结构的容许强度、变形、倾斜、摇晃或扭曲现象，以确保安全。
（二）受荷情况：采用工字钢、ø48×3.5钢管、钢丝绳、扣件等组成的悬挑脚手架、悬挑梁、钢丝绳、立杆、大横杆和小横杆是主要受力杆件，剪刀撑和连墙件是保证脚手架整体刚度和稳定性的杆件，并具有加强脚手架抵抗垂直和水平力作用的能力，其中连墙杆还承受风荷载，扣件是脚手架组成整体的连接件和传力件。
（三）脚手架的构造与搭设：1、脚手架立柱采用对接扣件连接，相邻两立柱接头应错开不小于50cm且不在同一步距内，纵向水平杆接长用对接扣件连接，上下相邻两根纵向水平杆接头错开不小于50cm，同一步内外两根纵向水平杆接头也应错开，并不在同一跨内。
悬挑架工字钢规范
悬挑架工字钢规范篇一:双排悬挑脚手架16#工字钢,参照JGJ130-2011,最全新版泗阳滨河花园一期工程双排悬挑脚手架施工方案编制单位:浙江申盛建筑工程有限公司滨河花园工程项目部编制人: 编制日期: 审核单位: 审核人: 审核日期: 批准单位: 批准人:批准时间:滨河花园一期工程悬挑外脚手架搭设施工方案一、工程概述本工程位于江苏省宿迁市泗阳县境内，一期工程总建筑面积约为62000m，共分为6幢楼，1#、3#、6#及8#楼地上11层，下部为半地下室自行车库，为框架—剪力墙结构。
7#和9#楼地上18层，下部为半地下室自行车库，为全剪结构。
二、设计要点本工程为高层建筑施工，根据我公司项目部研究决定，本工程外立面脚手架工程采用分段搭设双排脚手架，其中11层部分采用两个搭设段(下段为落地式双排脚手架，上段位悬挑双排脚手架)，19层部分采用三个搭设段(下段为落地式双排脚手架，中段及上段为悬挑双排脚手架)。
其中落地1式双排脚手架设计搭设高度,20米，悬挑双排脚手架设计高度,18米。
本工程外脚手架按照《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011及《江苏省建筑施工悬挑钢管脚手架安全技术规程》进行设计计算、施工及检查验收。
三、本工程所选用的构配件3.1钢管3.1.1 本工程脚手架钢管采用现行国家标准《直缝电焊钢管》GB/T13793和《低压流体输送用焊接钢管》GB/T 3091 中Q235普通钢管，钢管的钢材质量应符合现行国家标准《碳素结构钢》GB/T700中Q235级钢规定。
3.1.2 本工程脚手架钢管采用48?33.0?钢管3.2扣件3.2.1 扣件采用可锻造铸铁制造，其质量和性能符合现行国家标准《钢管脚手架扣件》GB 15831 的规定。
3.2.2 扣件在螺栓拧紧扭力矩达到65N2m时，不得发生破坏。
3.3脚手板根据现行行业标准《建筑施工木脚手架安全技术规范》JGJ 164的相关规定，本工程脚手板采用由毛竹制作的竹笆板;。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录1工程概况------------------------------------------------2 2编制依据------------------------------------------------2 3脚手架的构造与搭设要求----------------------------------2 4搭设及拆除----------------------------------------------9 5安全措施及规定-----------------------------------------12 6悬挑梁方案选择及荷载计算-------------------------------14一、工程概况本工程为XX工程，主楼结构形式为钢筋混凝土剪力墙结构，地下一层为人防工程及车库，地上一至三层为裙房，四至二十六层为住宅楼，单层面积为576平方米，共计92户，总建筑面积约19966平方米，建筑高度为80.05米。
XX工程建筑物的层高分别为：地下一层层高 3.3m，一层层高为 4.5m，二层层高为4.2m，三层层高为4.17m，四至二十六层层高均为2.9m。
工字钢悬挑外架从三层顶板开始，每四层悬挑；三层以下采用落地式脚手架。
二、编制依据1、本工程设计图纸2、建筑施工安全检查标准 JGJ59-20113、建筑施工扣件钢管脚手架安全技术规范 JGJ130-2011。
4、建筑施工高处作业安全技术规范 JGJ80-915、本集团公司以往施工高层建筑的施工经验三、脚手架的构造与搭设要求：1、搭设要求（1）立杆a、落地式脚手架必须设置纵横向扫地杆。
纵向扫地杆应采用直角扣件固定，在距底座上皮不大于200mm的立杆上横向扫地杆采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。
b、立杆必须用连墙杆与建筑物可靠连接，连墙件布置间距纵向两步距竖向两步距并不大于层高呈菱形。
c、立杆接长除顶层步可采用搭接外，其余各层接头必须采用对接扣件连接。
对接、搭接应符合下列规定：立杆上的对接扣件应交错布置：两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆的两个相隔在高度方向错开的距离不宜不小于50mm；各接头中心至主接点的距离不宜大于步距的1/3；搭接长度不应小于1m，应采用不少于2个旋转扣件固定，端部扣件盖板的边缘至杆端距离不应小于100mm。
d、立杆顶端应高出施工层一步，宜高出女儿墙压顶标高1m，高出檐口标高1.5m。
（2）纵向水平杆：a、纵向水平杆宜设置在立杆内侧，其长度不宜小于3跨；b、纵向水平杆接长宜采用对接扣件连接，也可采用搭接。
对接、搭接应符合下列规定：纵向水平杆的对接扣件应交错布置：两根相邻纵向水平杆的接头不宜设置在同步或同跨内；不同步或不同跨两个相邻接头在水平面方向错开的距离不应小于500㎜；各接头中心至最近主节点的距离不宜大于纵距的1/3；搭接长度不应小于1m，应等间距设置3个旋转扣件固定，端部扣件盖板边缘至搭接纵向水平杆杆端的距离还不应小于100㎜；当使用竹串片脚手板时，纵向水平杆应作为横向水平面杆的支座，用直角扣件固定在立杆上；当使用竹笆脚手板时，纵向水平杆应采用直角扣件固定在横向水平上，并应等间距设置，间距不应大于400㎜。
（3）横向水平杆：a、主节点必须设置一根横向水平杆，用直角扣件扣接且严禁拆除。
主节点处两面个直角扣件的中心距不应大于150㎜。
在双排脚手架中，靠墙一端的外伸长度200㎜。
小横杆伸出外立杆连接点外30㎝，离外墙面10㎝。
b、作业层上非主节点处的横向水平杆，宜根据支承脚手板的需要等间距设置，最大间距不应大于纵距的1/2；c、当使用竹串片脚手板时，横向水平杆两端均应采用直角扣件固定在纵向水平杆上；d、使用竹笆脚手板时，双排脚手架的横向水平杆两端，应用直角扣件固定在立杆上。
（４）连墙件a、连墙件数量的设置为两步三跨。
b、连墙件的布置应符合下列规定：宜靠近主节点设置，偏离主节点的距离不应大于300㎜；应从底层第一步纵向水平杆处开始设置，当该处设置有困难时，应采用其它可靠措施固定；宜优先采用菱形布置；开口型脚手架的两端必须设置连墙件，连墙件的垂直间距不应大于建筑物的层高，并不应大于4m（2步）c、脚手架与主体结构必须采用刚性连接（钢管一端同立体结构预埋铁板电焊，另一端用扣件同立杆扣牢），砼强度不宜低于15N/mm2才能使用。
严禁使用仅有拉筋的柔性连墙。
d、连墙件的构造应符合下列规定：连墙件中的连墙杆或拉筋宜呈水平设置，当不能水平设置时，与脚手架连接的一端应下斜连接，不应采用上斜连接；连墙件必须采用可承受拉力和压力的构造。
连墙件扣件连接示意图（5）型钢悬挑梁宜采用双轴对称截面的型钢。
悬挑钢梁型号及锚固件应按设计确定，钢梁截面高度不应小于160mm。
悬挑梁尾端应在两处及以上固定于钢筋混凝土梁板结构上。
锚固型钢悬挑梁的U 型钢筋拉环或锚固螺栓直径不宜小于16 ㎜。
型钢悬挑脚手架构造a、用于锚固的U型钢筋拉环或螺栓应采用冷弯成型。
U型钢筋拉环、锚固螺栓与型钢间隙应用钢楔或硬木楔楔紧。
b 、每个型钢悬挑梁外端宜设置钢丝绳或钢拉杆与上一层建筑结构斜拉结。
钢丝绳、钢拉杆不参与悬挑钢梁受力计算；钢丝绳与建筑结构拉结的吊环应使用HPB235级钢筋，其直径不宜小于20 ㎜，吊环预埋锚固长度应符合现行国家标准《混凝土结构设计规范》GB50010中钢筋锚固的规定。
c 、悬挑钢梁悬挑长度应按设计确定，固定段长度不应小于悬挑段长度的1.25 倍。
型钢悬挑梁固定端应采用2个（对）及以上U型钢筋拉环或锚固螺栓与建筑结构梁板固定，U型钢筋拉环或锚固螺栓应预埋至混凝土梁、板底层钢筋位置，并应与混凝土梁、板底层钢筋焊接或绑扎牢固，其锚固长度应符合现行国家标准《混凝土结构设计规范》GB50010中钢筋锚固的规定。
悬挑钢梁 U 型螺栓固定构造1——木楔侧向楔紧；2——两根1.5m长直径18mmHRB335钢筋悬挑钢梁穿墙构造1——木楔楔紧悬挑钢梁楼面构造d、当型钢悬挑梁与建筑结构采用螺栓钢压板连接固定时，钢压板尺寸不应小于100mm³10mm（宽³厚）；当采用螺栓角钢压板连接时，角钢的规格不应小于63mm³63mm³6mm。
e、型钢悬挑梁悬挑端应设置能使脚手架立杆与钢梁可靠固定的定位点，定位点离悬挑梁端部不应小于 100mm。
f 、锚固位置设置在楼板上时，楼板的厚度不宜小于 120mm。
如果楼板的厚度小于 120mm 应采取加固措施。
g、悬挑梁间距应按悬挑架架体立杆纵距设置，每一纵距设置一根。
（5）剪刀撑a、双排脚手架应设剪刀撑与横向斜撑，b、剪刀撑的设置应符合下列规定：每道剪刀撑跨越立杆的根数宜不少于5根不多于7根规定确定。
每道剪刀撑宽度不应小于4跨，且不应小于6m，斜杆与地面的倾角宜在45°～60°之间；双排脚手架应在外侧立面整个长度和高度上连续设置剪刀撑；剪刀撑杆的接长宜采用搭接，搭接应长度大于100㎝，两只扣件；剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线至主节点的距离不宜大于150㎜。
（6）横向斜撑a、横向斜撑应在同一节间，由底至顶层呈之字型连续布置，斜撑的固定应符合；b、开口型双排脚手架的两端均必须设置横向斜撑，中间宜每隔6跨设置一道；（7）脚手板a、作业层脚手板应铺满，铺稳，离开墙面120～150㎜；b、竹串片脚手板，应设置在三根横向水平杆上。
当脚步手板长度小于2m时，可采用两根横向水平杆支承，但应将脚步手板两端与其可靠固定，严防倾翻。
脚手板的铺设可采用对接平铺，亦可采用搭接铺设。
脚手板对接平铺时，接头处必须设两根横向水平杆，脚手板外伸长应取130～150㎜，两块脚手板外伸长度的和不应大于300㎜；脚手板搭接铺设时，接头必须支在横向水平杆上，搭接长度应大于200㎜，其伸出横向水平杆的长度不应小于100㎜。
c、竹笆脚手板应按其主竹筋垂直于纵向水平杆方向铺设，且采用对接平铺，四个角应用直径1.2㎜的镀锌钢丝固定在纵向水平上。
d、作业层端部脚步手板探头长度应取150㎜，其板长两端均应与支承杆可靠地固定。
（8）外立杆里侧设1.2m高防护栏杆和20㎝高的挡脚板（可用两道水平钢管紧贴外立杆内侧用扣件扣牢）。
其外立杆内侧设全部设置密目安全网，顶排防护栏杆不少于二道，脚手架内侧形成临边的（如遇大开间门窗洞等）在脚手架内侧设1.2m高的防护栏杆和20㎝高踢脚杆。
（9）脚手架每隔4步，或每两层应在里立杆与墙壁面之间设统长安全竹笆，支承在两根钢管上，用18＃铁丝同钢管捆牢，每块竹片笆捆绑点不小于4点。
（10）挑架底横槽钢，必须与楼板上预埋Ф16钢筋环扣紧并有防拉措施，预埋Ф16钢筋环锚固长度36d，并安放在楼板筋下面，同楼板筋用扎丝绑牢。
端部钢丝绳拉紧固定牢固。
2、搭设参数立杆纵距L=1.5m，横距b=1.05m，步距高h=1.8m，内立杆离建筑物外墙边线b1=0.3m，铺设竹笆脚手板不少于4层，施工荷载QK=2KN/m2，并二层同时施工，脚手架与主体结构连接点竖向间距H1=2.9m，水平距离L1=3La=4.5m，设计挑架高度H=7步=12.6 m。
四、搭设及拆除1、脚手架的搭设（1）脚手架搭设的工艺流程为：检查准备、材料配备→固定校正槽钢位置标高→纵向扫地杆→立杆→横向扫地杆→小横杆→大横杆（搁栅）→剪刀撑→连墙杆→铺脚手片→扎防护栏杆→扎安全网。
（2）脚手架必须配合施工进度搭设，一次搭设高度不应超过相临连墙杆以上二步。
（3）每搭完一步脚手架后，应按规范校正步距、纵距、横距及立杆的垂直度。
（4）双排架宜先立里排立杆，后立外排立杆。
每排立杆宜先立两头的，再立中间的一根，互相看齐后，立中间部分各立杆。
双排架内、外排两立杆的连线要与墙面垂直。
立杆连接时，宜先立外排，后立内排。
（5）在距底座150mm处设置纵向扫地杆，连接立杆下端，防止立杆底端在纵向发生位移；在纵向扫地杆上设置横向扫地杆，连接立杆下端，防止立杆底端在横向发生位移。
纵向水平杆在同一步中，应能交圈的应交圈，用直角扣件与内外角部立杆固定。
（6）小横杆伸出外立杆连接点外30cm，离外墙墙面10cm。
在布置小横杆时，沿高度方向在立杆两侧交替布置，沿纵向两横排立杆之间相向布置。
（7）剪刀撑、横向斜撑搭设应随立杆、纵向和横向水平杆等同步搭设。
脚手架纵向两端和转角处起，在脚手架外侧用斜杆搭成剪刀撑，自下而上循环连续设置。
斜杆接长采用搭接，搭接长度不小于40cm，并用两只旋转扣件扣牢。
剪刀撑应用旋转扣件与立杆和横向水平杆扣牢。
（8）连墙杆拉接应牢固、稳定、上下错开布置。
设置方法为在浇每层的楼面时预埋短钢管，用扣件钢管与内立杆钢性连接。
