HP系列服务器网卡绑定详细图解
服务器网卡多网卡绑定及vlan划分配置方法
点击 vlan 按钮
新建一个 vlan，输入 vlan id 名字---确定 过一会就可以在网络管理器看到两个网卡，
如果需要创建多个 vlan，可以同样设置。 Broadcom 网卡 以 hp 服务器为例，dell ibm 使用 broadcom 的管理工具，配置过程类似 选择需要配置 vlan 的网卡，点击 vlan 按钮
[root@lab]# cat ifcfg-eth1.100 DEVICE=eth1.100 ONBOOT=yes BOOTPROTO=none TYPE=Ethernet VLAN=yes IPADDR=*.*.*.* NETMASK=255.255.255.0
附 1： Linux 系统中参数及其意义 mode=<value> Allows you to specify the bonding policy. The <value> can be one of:
下一步
输入一个名字 选择第二项 802.3ad
添加要绑定的网卡 配置 vlan，一般没有的，跳过
完成 需要几分钟的配置
网卡需要几分钟和交换机协商，完成后，可以看到两块网卡开始正常工作
intel 网卡 选择网卡属性
选择分组—将此适配器与其他适配器组合—新组
选择网卡
创建成功，将 Ip 绑定到新建的组上。
欢 访问
服务器网卡多网卡绑定及 vlan 支持
版本： 1.0 原理： 利用 802.3ad 协议，实现多网卡的绑定。
利用 802.31p 协议，实现服务器对多 vlan 的支持。 结果： 通过 netperf 测试，双网卡绑定流量可以达到 1.5G 以上。
通过对 vlan 的支持，服务器可以绑定多个 vlan 的 ip。
HP增霸卡安装使用手册
增霸卡使用指南’s1 / 71前言◎欢迎使用增霸卡！◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆※本手册所有的产品商标与产品名称均属于北京易生创新科技有限公司。
※本手册所有图形仅供参考，请您以实际软件界面为准。
※人为损坏或由不可抗力因素引起的硬件损坏不予保修。
※请您在做安装、移除、修改增霸卡操作时，备份好您的硬盘数据，如果数据丢失，本公司不予找回。
※软件版本如有变更恕不另行通知。
◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆增霸卡解决方案是对局域网内计算机进行维护，集网络安装、数据恢复和增量更新功能于一身。
该解决方案广泛应用于学校机房或网吧等局域网环境，成为广大机房管理者的得力助手。
它以方便、安全的优势备受系统管理者的青睐。
◎质量保证及其升级说明本公司将竭诚为您提供主版本内的免费升级服务，升级后的版本和使用手册中的界面或内容有所出入的，请您以实际界面为准，如有需要解答的问题，请您及时联系我们的技术部门。
感谢您对本公司产品的厚爱！2 / 71本手册阅读导航尊敬的客户：您好！！感谢您使用易生创新系列产品，为了您更好的使用增霸卡，请您仔细阅读本手册。
增霸卡是易生创新公司精心为您设计的专门针对学校和网吧进行维护的高效便捷的机房维护方案，为了方便您的使用我们针对不同机房不同的使用方式特拟定了如下几套使用方案。
『方案一』如果您在使用增霸卡前使用的是新的计算机，并准备全新安装操作系统，请您仔细阅读“２.快速开始指南”章节。
『方案二』如果您在使用增霸卡前计算机已经预装了操作系统，并且您不希望重新安装操作系统，请您仔细阅读“４.计算机已经安装好操作系统后安装增霸卡”章节。
『方案三』如果您想在一台计算机上安装多个操作系统，请您仔细阅读“５.高级使用指南”章节。
『方案四』如果您在安装好增霸卡的情形下安装、卸载软件或修改系统设置，请您仔细阅读“3 .增量拷贝—安装、卸载软件或修改系统设置”章节。
011提升方向：HP惠普服务器 DL580 GEN9博科交换机Brocade 6510EMC VNX 5500(案例部分)
HPE惠普服务器DL580 GEN9博科交换机Brocade 6510 EMC VNX 5500共享存储配置联动速成（图解）技术分享2018年12月目录1 文档概述 (3)2 配置要点 (3)3 详细内容(配置案例) (3)3.1 筹备硬件环境 (3)3.2 服务器健康状态确认 (4)3.3 服务器光纤接口确认 (4)3.4 光纤卡HBAWWN号确认 (5)3.5 EMC健康状况确认 (5)3.6 查看EMC光纤接口 (6)3.7 EMC光口WWN号确认 (7)3.8 博科交换机外观和接线确认 (7)3.9 查看TOP博科交换机系统信息 (8)3.10 查看Bottom博科交换机系统信息 (9)3.11 TOP交换机建立别名 (9)3.12 Bottom交换机建立别名 (10)3.13 验证别名创建结果 (10)3.14 创建Zone (11)3.15 添加zone成员 (11)3.16 验证Zone配置结果 (11)3.17 将zone添加到配置文件 (12)3.18 激活交换机接口 (12)3.19 生效配置文件 (12)3.20 验证配置结果 (12)3.21 保存配置文件 (12)3.22 注册服务器到存储 (13)3.23 登录到EMC管理界面去注册主机 (13)1文档概述这次通过实际的硬件环境，将HPE惠普DL580 GEN9服务器通过博科651 0光纤交换机与EMC VNX 5500共享存储联通，实现双链路冗余三层架构。
2配置要点硬件环境和通信线路调研服务器EMC光纤卡HBAWWN号确认博科交换机外观和光纤线路确认主交换机和备交换机别名创建创建zoneZone成员添加Zone配置结果校验(定义部分)将Zone添加到配置文件生效配置文件验证配置结果（有效部分）保持配置文件将服务器连接到存储3详细内容(配置案例)3.1筹备硬件环境准备一台内置两张双口HBA卡的DL580 GEN9服务器，服务器部署上V Mware ESXI 6.5系统，6条光纤线，2台博科6510 16G光纤交换机，1套双控的EMC 5500 VNX 企业级共享存储，服务器上选两个光纤口通过光纤线分别连接到TOP（上）和Bottom（下）两台博科6510光纤交换机的第47号口，SPA控制器1号口和SPB控制器0号光口连接到TOP交换机，SPA控制器0号口和SPB控制器1号光口连接到Bottom交换机。
双网卡绑定NCU软件的详细功能以及使用

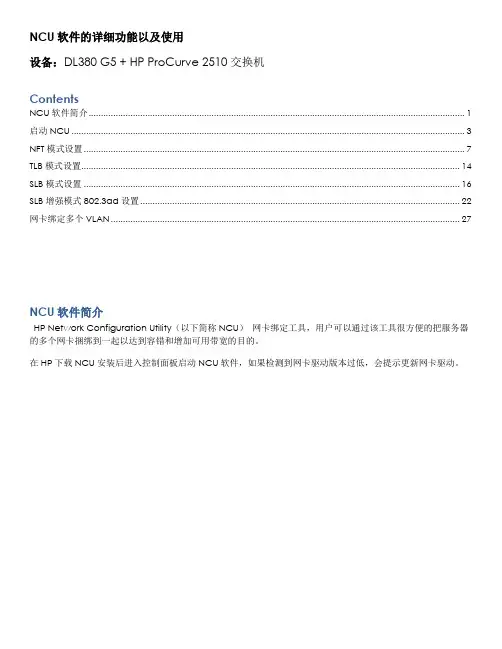

NCU软件的详细功能以及使用设备：DL380 G5 + HP ProCurve 2510交换机ContentsNCU软件简介 (1)启动NCU (3)NFT模式设置 (7)TLB模式设置 (14)SLB模式设置 (16)SLB增强模式802.3ad设置 (22)网卡绑定多个VLAN (27)NCU软件简介HP Network Configuration Utility（以下简称NCU）网卡绑定工具，用户可以通过该工具很方便的把服务器的多个网卡捆绑到一起以达到容错和增加可用带宽的目的。
在HP下载NCU安装后进入控制面板启动NCU软件，如果检测到网卡驱动版本过低，会提示更新网卡驱动。
启动NCU更新后可以正常启动NCU不再会有报错信息启动后可以看到机器带有2个以太网接口分别点击2个网卡接口可以选中点击Team 选项可以把2个网口捆绑到一起点击HP Network Team #1选择Properties,可以看到对于整个网卡组的配置。
点击Team Type Selection通过图中我们可以看到NCU中可以设置7种工作模式NFT模式设置常用的分别为NFT,TLB,SLB三个模式NFT（Network Fault Tolerant）: 这种模式下一个网口处于Active状态，另外一个网口处于Standby状态,可以把2个网线连接到不同的交换机上面达到容错目的。
在NFT之外还有一种是Network Fault Tolerance with Preference Order模式，该模式为NFT的增强版。
就是带有优先级的NFT模式，比如服务器分别连接到2台交换机上，一台交换机为千兆，一台交换机为百兆。
那么连接千兆交换机的网口为Active 状态，连接百兆交换机的网口为Standby状态。
点击OK后会提示是否应用修改。
正在应用设置，该过程需要等一段时间才能应用完毕。
应用完毕后可以看到网络连接中会生成一个本地连接名称为HP Network Team #1的网络连接，可以给该连接设置一个IP地址来访问网络上的主机下面将一台笔记本连接到交换机上，设置IP地址和服务器Team所设置的IP地址在一个网段中。
HPDL360G7服务器安装说明
操作系统安装配置（共六步）
第一步：选择操作系统安装的类型，HP-Branded Media是指 HP提供的媒体介质，Retail Media指的是普通零售媒体介质， 选择完成后直接单击右下角<Next>
操作系统安装配置（共六步）
第二步：这个页面是选择系统安装来源和操作系统格式， 默认即可，单击右下角<Next>下一步
❖
11、人总是珍惜为得到。21.7.3016:56:1216:5 6Jul-21 30-Jul- 21
❖
12、人乱于心，不宽余请。16:56:1216 :56:121 6:56Friday , July 30, 2021
❖
13、生气是拿别人做错的事来惩罚自 己。21. 7.3021. 7.3016:56:1216 :56:12J uly 30, 2021
❖
17、一个人即使已登上顶峰，也仍要 自强不 息。下 午4时56 分12秒 下午4 时56分1 6:56:12 21.7.30
谢谢收看
Create Array创建阵列
勾选Select All，选中系统检测出的磁盘，后点右下角<OK>
Create Logical Drive创建逻辑驱动器
单击右侧页面<Create Logical Drive>创建逻辑驱动器，或鼠 标右键点左侧树结构的驱动器创建。
Create Array创建阵列
选择设备
展开select an available device，选择列表中设备
现有阵列信息
下图所示是已经做过Raid的情况（RAID 1），这种情况 直接点左下角<Exit ACU>退出即可。
Create Array创建阵列

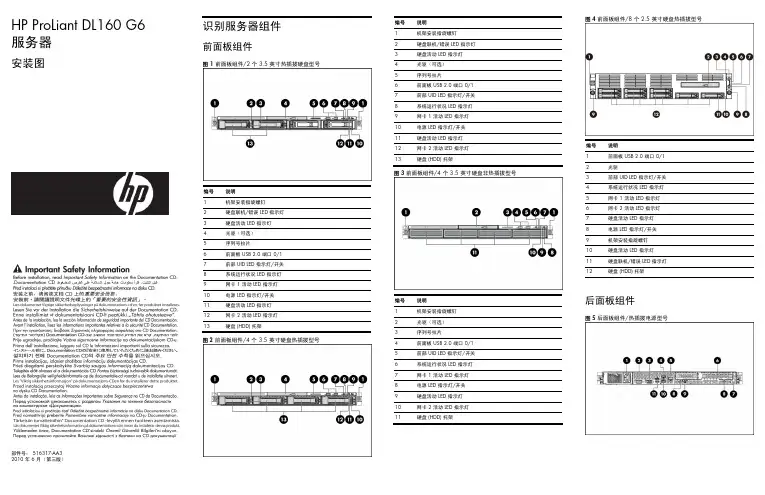

DL160G6 服务器图
