电流和电压测试题
电流和电压练习题
电流和电压练习题一、选择题1. 电流的单位是：A. 伏特(V)B. 安培(A)C. 欧姆(Ω)D. 瓦特(W)2. 以下哪个公式描述了电流、电压和电阻之间的关系？A. I = V / RB. V = I * RC. R = V / ID. 所有选项都是3. 串联电路中，总电阻与各部分电阻的关系是：A. 总电阻等于各部分电阻之和B. 总电阻等于各部分电阻的倒数之和C. 总电阻等于各部分电阻的平方和D. 总电阻等于各部分电阻的平方根之和4. 并联电路中，总电流与各支路电流的关系是：A. 总电流等于各支路电流之和B. 总电流等于各支路电流之差C. 总电流等于各支路电流的倒数之和D. 总电流等于各支路电流的平方和5. 欧姆定律适用于：A. 仅适用于纯电阻电路B. 仅适用于纯电容电路C. 适用于所有电路D. 不适用于任何电路二、填空题6. 电流是电荷的________，单位是安培。
7. 电压是推动电荷流动的________，单位是伏特。
8. 电阻是阻碍电流流动的________，单位是欧姆。
9. 串联电路的总电阻等于各部分电阻的________。
10. 并联电路的总电流等于各支路电流的________。
三、简答题11. 请简述什么是基尔霍夫电压定律，并给出一个应用场景。
12. 请解释什么是超导现象，并说明其在实际应用中的重要性。
四、计算题13. 一个电路由一个12V的电源和两个电阻串联组成，电阻R1=3Ω，R2=6Ω。
计算电路中的总电流。
14. 如果在上述电路中，将两个电阻改为并联，计算此时电路的总电阻和总电流。
五、实验题15. 设计一个实验来验证欧姆定律。
请列出实验所需的器材、步骤和预期结果。
六、论述题16. 论述在家庭电路中，为什么需要使用保险丝来保护电路，并解释其工作原理。
七、判断题17. 在串联电路中，电阻越大的分支，其通过的电流越小。
（）18. 并联电路中，电阻越小的分支，其两端的电压越大。
（）八、应用题19. 一个家用电器的额定电压为220V，额定功率为1100W。
电流和电压的测量练习题
电流和电压的测量练习题1. 问题：测量电路中的电流可以使用哪些方法？答案：测量电路中的电流可以使用安培计或电流表进行测量。
2. 问题：如果电流表的量程为10A，但要测量的电流超过了该范围，应该如何测量？答案：如果电流超过了电流表的量程，可以使用电流互感器（CT）来测量电流。
3. 问题：测量电路中的电压可以使用哪些方法？答案：测量电路中的电压可以使用电压表或万用表的电压测量功能来进行测量。
4. 问题：如果要测量交流电路中的电压，应该选择什么样的电压表？答案：如果要测量交流电路中的电压，应该选择交流电压表或万用表的交流电压测量功能来进行测量。
5. 问题：在测量电流和电压时，需要注意哪些方面？答案：在测量电流和电压时，需要注意选择合适的量程，正确连接仪器和电路，避免触摸裸露的导线或电路元件，以确保安全和准确的测量结果。
6. 问题：为什么在测量电流和电压时需要选择合适的量程？答案：选择合适的量程可以保证测量的准确性和仪器的安全性。
如果选择的量程过小，可能导致仪器损坏；如果选择的量程过大，可能无法读取到准确的测量值。
7. 问题：测量电路中的电流和电压时，应该如何连接仪器和电路？答案：在测量电路中的电流和电压时，应该根据仪器的说明书，将正负极正确连接到电路中，确保没有接反或短路的情况发生。
8. 问题：为什么在测量电流和电压时要避免触摸裸露的导线或电路元件？答案：触摸裸露的导线或电路元件可能导致电击或其他安全风险。
在测量时应尽量避免直接接触，可以使用绝缘手套或夹具来进行操作。
以上是关于电流和电压的测量练习题的回答。
希望对您有帮助！。

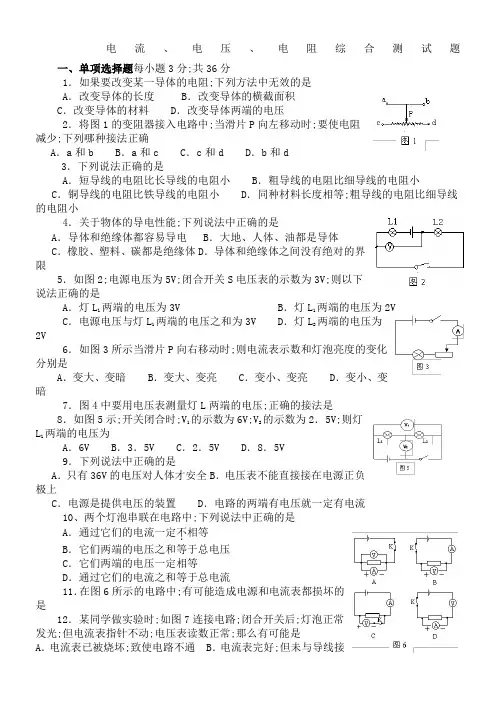

电流电压电阻测试题
电流、电压、电阻综合测试题一、单项选择题每小题3分;共36分1．如果要改变某一导体的电阻;下列方法中无效的是A．改变导体的长度B．改变导体的横截面积C．改变导体的材料D．改变导体两端的电压2．将图1的变阻器接入电路中;当滑片P向左移动时;要使电阻减少;下列哪种接法正确A．a和b B．a和c C．c和d D．b和d3．下列说法正确的是A．短导线的电阻比长导线的电阻小B．粗导线的电阻比细导线的电阻小C．铜导线的电阻比铁导线的电阻小D．同种材料长度相等;粗导线的电阻比细导线的电阻小4．关于物体的导电性能;下列说法中正确的是A．导体和绝缘体都容易导电 B．大地、人体、油都是导体C．橡胶、塑料、碳都是绝缘体D．导体和绝缘体之间没有绝对的界限5．如图2;电源电压为5V;闭合开关S电压表的示数为3V;则以下说法正确的是A．灯L1两端的电压为3V B．灯L1两端的电压为2VC．电源电压与灯L1两端的电压之和为3V D．灯L2两端的电压为2V6．如图3所示当滑片P向右移动时;则电流表示数和灯泡亮度的变化分别是A．变大、变暗B．变大、变亮C．变小、变亮D．变小、变暗7．图4中要用电压表测量灯L两端的电压;正确的接法是8．如图5示;开关闭合时;V1的示数为6V;V2的示数为2．5V;则灯L1两端的电压为A．6V B．3．5V C．2．5V D．8．5V9．下列说法中正确的是A．只有36V的电压对人体才安全B．电压表不能直接接在电源正负极上C．电源是提供电压的装置D．电路的两端有电压就一定有电流10、两个灯泡串联在电路中;下列说法中正确的是A．通过它们的电流一定不．相等B．它们两端的电压之和等于总电压C．它们两端的电压一定相等D．通过它们的电流之和等于总电流11．在图6所示的电路中;有可能造成电源和电流表都损坏的是12．某同学做实验时;如图7连接电路;闭合开关后;灯泡正常发光;但电流表指针不动;电压表读数正常;那么有可能是A．电流表已被烧坏;致使电路不通B．电流表完好;但未与导线接牢C．灯L的灯座接线处短路D．电流表接线处碰线电流表被短路二、填空题每空2分;共22分13．6kV=________V;2．2MΩ=________Ω;家庭电路的电压是_ ___V;对人体安全电压 36V..14．如图8;电源电压为12V;电压表示数为4V;则两灯泡是______联;L1两端的电压是_____V;L2两端的电压是_____V..15．滑动变阻器是靠改变接入电路中电阻丝的__________来改变的大小..16．某滑动变阻器铭牌上标有“10Ω、1．5A”;10Ω表示 ;1．5A表示 ..三、作图题共13分17．2分在图9所示的电路中;如果变阻器滑片P由A向B移动;通过灯泡的电流强度变大;导线E端接在变阻器的___________接线柱上;在图上画出这段导线..18．3分在图10的电路中;电灯是正常发光的;请在О中;填入A或V;并标出电流表和电压表的“+”“-”接线柱..19．4分图11中电流表、电压表示数分别为0．44安、2．5伏;请你在图所示的表盘中标出指针位置及所选用的接线柱..20．4分用笔线代替导线把图12中的元件连接起来;要求L1与L2串联;电压表V测L1的电压;并画出对应的电路图..四、探究实验题29分21．6分某同学很想探究一下并联电路中各电灯之间的电压关系;请帮他完成探究过程：1提出问题_______________________________________________2你的猜想_______________________________________________3设计实验：在如图13所示的电路中;画上电压表;分别测出L1、L2以及电源两端的电压..4在表格记录所测的电压值测两次;完成下表所缺项..L1两端电压U1第1次测量22．10分在做“研究导体的电阻跟哪些因素有关”的实验时;为了便于研究;每次须挑选两根合适的导线;用同一电源;测出通过它们的电流;然后进行比较;最后得出结论..导线A B C D E F G长度m1．00．51．51．02．00．51．5横截面积m m23．00．81．20．83．01．21．2材料铁钨镍铬丝铁钨镍铬丝铝电流大小A0．30．80．90．60．70．40．51该实验采用的实验方法为法..2为了研究电阻与导体材料有关;应选用两根导线进行比较..填代号3为了研究导体的电阻与导体的长度有关;应选用导线两根导线进行比较..4为了研究导体的电阻与导体的横截面积有关;应选用导线两根导线进行比较..5通过对表格中数据的分析;可以得出的结论是 ..五、综合题13分;4+6+323．王明要在家里安装装饰彩灯;已知每只小灯泡能承受的电压为6V;那么;这些小灯泡应怎样连接至少需要多少只这样的小灯泡要求写出计算过程;说明理由..24．输电线的电阻越大;电能损失越大;分析下面三种减小电能损失的方法;各有什么优缺点：①增大输电线的横截面积；②靠近发电厂建工厂；③用超导技术输电..25．有一个灯泡;它的电阻是15Ω;把灯泡两端加6V电压时;灯泡能正常工作..如果把灯泡接在7．5V的电源上;仍使灯泡正常发光;应给灯泡串联一个多大的电阻。
物理电压电流试题及答案
物理电压电流试题及答案一、选择题（每题3分，共30分）1. 电压是形成电流的原因，以下说法正确的是（）。
A. 电压是电流的强度B. 电压是电流的速率C. 电压是电流的方向D. 电压是电流的推动力2. 电流通过导体时，下列说法正确的是（）。
A. 电流方向与电子运动方向相同B. 电流方向与电子运动方向相反C. 电流方向与电子运动无关D. 电流方向与电子运动方向垂直3. 欧姆定律描述了电压、电流和电阻之间的关系，其公式为（）。
A. V = IRB. I = VRC. V = RID. I = R/V4. 串联电路中，各电阻两端的电压之和等于（）。
A. 电源电压B. 电阻的阻值C. 电流的强度D. 电阻的功率5. 并联电路中，各支路的电流之和等于（）。
A. 电源电压B. 总电流C. 电阻的阻值D. 电源电流6. 电阻的单位是（）。
A. 欧姆B. 安培C. 伏特D. 瓦特7. 电流通过导体产生的热量与（）成正比。
A. 电流的平方B. 电流的强度C. 电压的平方D. 电阻的阻值8. 电容器的充放电过程遵循（）定律。
A. 欧姆定律B. 法拉第电磁感应定律C. 焦耳定律D. 库仑定律9. 在电路中，电感元件的作用是（）。
A. 储存电荷B. 储存能量C. 阻碍电流的变化D. 产生电流10. 以下哪种情况下，电路中的电流为零（）。
A. 电路中有电源B. 电路中有电阻C. 电路中有电压D. 电路是开路二、填空题（每题2分，共20分）1. 电压表是用来测量电路中两点之间的________电压。
2. 电流表是用来测量电路中的________电流。
3. 电阻的单位是欧姆，用符号________表示。
4. 欧姆定律的公式是________，其中V表示电压，I表示电流，R表示电阻。
5. 串联电路中，总电阻等于各分电阻之________。
6. 并联电路中，总电流等于各支路电流之________。
7. 电容器的充放电过程遵循________定律，该定律描述了电磁感应现象。
初三物理电流与电压练习题
初三物理电流与电压练习题
1. 问题描述
（1）在一个电路中，一个电阻为20欧姆的灯泡通过的电流是2安培。
请计算这个电路中的电压是多少？
（2）在一个电路中，通过一个电阻为50欧姆的电阻器的电流是0.5安培。
请计算这个电路中的电压是多少？
（3）如果我们想要通过一个电阻为80欧姆的电阻器中的电流是2安培，那么电路中需要提供多大的电压？
2. 解答
（1）根据欧姆定律，电压（V）等于电流（I）乘以电阻（R），即V = I × R。
所以，这个电路中的电压为V = 2 × 20 = 40伏特。
（2）同样地，根据欧姆定律，这个电路中的电压为V = 0.5 × 50 = 25伏特。
（3）为了使电阻器中的电流为2安培，电压需要满足V = I × R，即V = 2 × 80 = 160伏特。
3. 总结
通过以上题目的练习，我们可以发现欧姆定律在计算电压和电流的关系时非常有用。
根据欧姆定律，我们可以通过已知的电流和电阻来计算电压，或者通过已知的电压和电阻来计算电流。
这些物理概念在实际中应用广泛，对于理解和解决电路问题非常重要。
注意：本文仅仅是初三物理电流与电压练习题的解答，如果想要更加深入地理解和应用这些概念，建议参考相关的教材或请教老师。
电流电压计算题基础中等稍难
电流电压基础中等稍难一．计算题1．如图所示电路，若电流表A1示数为0.3A，A2示数为0.5A，则通过灯L1的电流和通过灯L2的电流分别为多少安培？2．如图甲所示的电路中，电源电压为3V，当开关S闭合时，灯泡L1、L2正常发光，电流表A1示数为1.38A，A2的示数如图乙所示，求：（1）灯泡L1、L2两端电压分别是多少？（2）通过L1、L2的电流分别是多少？（3）若灯泡L1的灯丝烧断，电流A1、A2的示数分别是多少？3．如图所示的电路中，电源电压为3V，闭合开关，电压表示数为1V，电流表示数为0.2A。
求：（1）流过灯泡L2的电流；（2）灯泡L1两端电压。
4．如图甲所示，闭合开关S后，电压表V1和V2的指针所在位置完全相同，如图乙所示。
求解下列问题：（1）电源电压是多少？（2）灯泡L1和L2两端的电压分别是多少？5．小灯泡L1和L2按照如图1所示连接，已知电源电压为4.5V，闭合开关S后，电流表和电压表显示如图2所示。
求：（1）小灯泡L1的电流为多少A？（2）小灯泡L2的电流为多少A？（3）小灯泡L2电压为多少V？6．如图所示，闭合开关后，电流表的示数为0.46A，电压表的示数为1.8V，电源电压为3V，则（要求写出计算过程）：（1）L1两端的电压为多少？（2）通过L2的电流为多少？电流电压中等7．如图所示的电路，电源电压为3V，闭合开关，电压表示数为1V，求：（1）灯泡L1两端的电压。
（2）灯泡L2两端的电压。
（3）流过灯泡L1与L2的电流之比。
8．如图甲所示的电路，闭合开关后两只电压表V1和V2的指针偏转角度相同，位置如图乙所示，求L2两端电压U2。
9．如图甲所示电路，V1，V2是两只相同的电压表。
当闭合开关后，灯泡L1和L2都发光，这时两只电压表的指针偏转角度相同，均为图乙所示，指针刚好对准刻度线位置。
则：（1）求灯L1和L2两端的电压及电源电压；（2）若将L1和L2改接为图丙所示的电路，电源电压不变，闭合开关后灯泡L1和L2都发光，此时电流表A2的示数为1.5A，电流表A1的示数为1.2A，求此时分别通过灯L1和L2的电流以及L1和L2各自两端的电压；（3）在丙图中，若L2突然灯丝断了，那么电流表A1电流表A2的示数分别是多少？10．如图是某同学在一次实验探究中所连接的电路，开关S1、S2都闭合时，电流表的示数是1.2A，S2断开时，电流表的示数是0.7A，求当开关S1、S2都闭合时：（1）通过L1的电流；（2）通过L2的电流。
电压表电流表练习题
电压表电流表练习题1. 题目一：电流的测量a) 将电流表的两个测试引线连接到待测电路中。
b) 仔细观察电流表的量程，并选择适当的量程档位。
c) 打开电路，记录并计算通过电路的电流值。
d) 关闭电路，断开电流表的连接。
2. 题目二：电压的测量a) 将电压表的两个测试引线连接到待测电路中。
b) 仔细观察电压表的量程，并选择适当的量程档位。
c) 打开电路，记录并计算待测电路的电压值。
d) 关闭电路，断开电压表的连接。
3. 题目三：串联电路中电流的测量a) 将电流表的两个测试引线连接到串联电路的适当位置。
b) 打开电路，记录并计算通过串联电路的电流值。
c) 关闭电路，断开电流表的连接。
4. 题目四：并联电路中电压的测量a) 将电压表的两个测试引线连接到并联电路的适当位置。
b) 打开电路，记录并计算并联电路的电压值。
c) 关闭电路，断开电压表的连接。
5. 题目五：交流电流和电压的测量a) 将交流电源与测量仪器连接。
b) 设置测量仪器为交流模式，并选择适当的量程档位。
c) 打开电路，记录并计算交流电路的电流和电压值。
d) 关闭电路，断开测量仪器的连接。
6. 题目六：欧姆定律的应用a) 观察电路图和给定的电阻值。
b) 根据欧姆定律，运用公式 V = I * R 计算电压值。
c) 根据欧姆定律，运用公式 I = V / R 计算电流值。
d) 检查结果的合理性，如果与预期不符，重新检查电路图和计算过程。
7. 题目七：测量未知电阻a) 将电阻表的两个测试引线连接到待测电阻上。
b) 观察电阻表的量程，并选择适当的档位。
c) 读取并记录待测电阻的数值。
d) 关闭电路，断开电阻表的连接。
8. 题目八：电阻的串联和并联a) 观察电路图和给定的电阻值。
b) 根据串联电阻的计算公式，计算总电阻值。
c) 根据并联电阻的计算公式，计算总电阻值。
d) 检查结果的合理性，如果与预期不符，重新检查电路图和计算过程。
以上为电压表和电流表的练习题，通过实际操作和计算，可以提高对电流和电压的测量技能，并巩固欧姆定律和串并联电阻的计算方法。
电流与电压练习题
为零,电压表示数接近电源电压,那么该电路中的故障是:A. B . C. D. 电源正极与a 之间断路a 、 L i 、b 之间断路 b 、L 2、c 之间断路 c 与电源负极之间断路7.在图2所示的电路中,电压 U 不变,开关 幽合后,以下说法准确的是〔〕A.电流表的读数增大 B,电流表的读数减小 C.电压表的读数增大 D.电压表的读数减小电流与电压练习题1 .小明要研究串联电路的电流特点,连接了如图电路.闭合开关后,测出甲、乙、丙三处的电流,那么这三处的电流大小关系是〔〕2 .如下图,当开关 S 闭合时,电流表示数为0.9A,当开关S断开时,电流表示数为 0.5A,那么〔〕A.开关S 闭合时,通过L i 的电流为0.5AB.通过L 2的电流为0.4AC.开关S 闭合时,通过L i 的电流为0.4AD.通过L 2的电流为0.9A3.如下图,在探究并联电路中的电流关系时,小明同学用电流表测出 A. B. C 三处的电流分别为I A = 0.5A, I B =0.3A, I C =0.2A,在表格中记录数据 后,下一步首先应该做的是： 〔 〕A .整理器材,结束实验B.换用不同规格的小灯泡,再测出几组电流值C.分析数据,得出结论D.换用电流表的另一量程,再测出一组电流值4.如下图电路,闭合开关后,比拟a 、b 、c 、d 四处电流的大小,其中准确的是〔〕A .1 a= I d B. l aV l b C. l b>|c D. l c= I d5.在图所示的电路图中,能用电压表准确测出灯Li 两端电压的是DS 后,发现灯泡L i 、L 2均不亮,电流表示数B6.如图是某同学做实验时的电路图.闭合开关L1图□8.俄罗斯“库尔斯克〞号核潜艇在巴彳^支海遇难.救援人员在艇内发现了记录潜艇各种信 息的“黑盒子〞,其某一部件外壳上三个电压表的示数分别为 U i 、U 2、U 3,三个电流表的示 数分另为I I 、|2、|3,它的内部结构如下图,以下对各数据的分析准确的是:A 、U1= U2= U 3B 、I i = I 2+ I 3C 、U i+ U 2= U 3D 、以上都不准确 9、如下图,电源电压保持不变,当开关 S 断开,S2闭合时,电压表的示数是 A 、3V 和 5.5V B 、1.5V 和 4.5V C 、3V 和 1.5V D> 1.5V 和 3V10.如图2示,两只灯泡 L 1和L 2是串联的,那么在①、②和③三个电表中〔电流表或电压表〕判断准确的是〔〕A.①是电流表,②和③是电压表;B.①和③是电压表,②是电流表;C.①和②是电流表,③是电压表;D.①②和③都是电流表11 .做电学实验时应学会检查和排除电路故障.如图是一位同学研究串联电路电流、电压 特点的电路图.当闭合开关时,只有一个灯亮,A 和V 均有示数,故障的原因可能是〔A . L 1短路 B. L 2短路 C. L 1断路 D. L 2断路12 .如下图,电源电压一定. A 、只闭合S 1时,两只灯泡是串联的B 、假设先闭合S 1,再闭合S 2,电压表读数不变、电 流表读数变大C 、假设电压表和电流表位置对调,闭合 S 1、S 2后, 那么两表都被烧坏D 、假设灯L 1被短路,闭合S 1、S 2后,那么灯L 1不亮,灯L 2亮,电流表损坏S i 闭合, S 2断开时,4.5伏,那么灯泡L 1和L 2两端的电压分别是〔~LT 1'11-L 1心——V.2L1 --------------------- -----关于电路的工作情况,以下说法准确的是 〔 〕电局歌数是［灵;13.在图〔甲〕所示的电路中,Ai的示数为1.2A, A的示数如图〔乙〕所示.以下判断准确的是〔〕A.通过Li的电流为0.74AB.通过Li的电流为1.2AC.通过L2的电流为1.2AD.通过L2的电流为0.74A14、某同学在做“用电流表测电流〞的实验中,所用电路 如图甲所示,按电路图准确连接电路并接通开关 S 后,电流表A i 、为的计数如图乙,那么 A i 读数是 A;A 2的读数是 A;那么R1的电流是 A,R2的电流是 Ao〔要求导线不能交叉〕.18、如以下图示电路,将 L 1、L 2组成串联电路,用电压表V 1测量L 1两端的电压,V 2测量L 2两端的 电压,请把图中的实物连接好,并按连接好的实 物图画出电路图.15.随着科学技术的开展及人民生活水平的提升,移动 〔 〕的使用相当普及,电池是可充电电池,在给 电池充电时电能转化为化学能.假设电池在对外供电时,能量转化是 ；假设某电池的电荷量是 7.2 X 104C,对外供电电 流是200mAM .那么对外供电时间为h.16、在方框中画出灯泡 L 1和灯泡L 2并联,电流表测灯泡 L 1电流的电路图,并在图上连接17.根据图所示的电路图,用笔画线代替导线,连接实物电路L119、如图示,根据实物图,画出电路图20、根据课本要求探究并联电路中电流的关系,他们设计的电路如下图.把电流表分别 接入到电路中的 A 、R C 处,测出它们的电流,填入下表：,在实验中我们能够采的方法改变电流的大小从而实行三次实验；⑶结合你用一个电流表做实验时的体会,提出一条对本实验的改良意见:O21.瑞瑞同学在中考物理实验加试时,对串联电路电压规律实行了探究C ,【猜测与假设】串联电路总电压等于各用电器两端的电压之和 【设计与实行实验】⑴按图所示的电路图连接电路；⑵闭合开关,用电压表测出 L i 两端的电压；⑶在测L 2两端的电压时,瑞瑞同学为了节省实验时间,采用 一 以下方法：电压表所接的 B 接点不动,只断开A 接点,并改接到C 接点⑷测出AC 间的电压. 【交流与评估】⑴在拆接电路时,开关必须; ⑵瑞瑞同学用上面的方法能否测出L 2两端的电压？为什么？L i 1.2上;⑶方法改良后,所测出 AB BC AC 间的电压 记录在右面表格中够得出的结论是： ,分析瑞瑞同学的实验数据能串联电路总电压电器两端的电压之和(填“等于〞或“不等于〞⑷这个实验在设计方案得出的以上结论_各用,你觉得可信吗？为什么？⑴通过对上面数据的分析,能够得出是: ⑵测量三次的目的是：。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
初三上学期物理周练试卷（电流、电压）
一、填空题（共5小题，满分20分）
1．王海同学用电流表测量电流时，把电流表接入电路后闭合开关，发现指针偏转如左图所示，产生这种情况的原因是；另一同学测量时，则发现指针偏转如右图所示，产生这种情况的原因是．
2．如甲图电路，当开关S闭合后，电流表的指针偏转如乙图所示，其中a电流表测量的是通过（选填“电源”、“L1”或“L2”）的电流，b电流表的读数应为A．
3．如图，甲是，乙是，可组成两灯并联电路（填小灯泡或电流表）．
4．在如图所示的电路中，电源由3节干电池组成。
闭合开关S，电压表的示数为2V，则灯L1两端的电压为V，断开开关S，电压表的示数为V．
5．如图甲所示电路，电源电压为6V，当S闭合时，电压表的读数如图乙所示，则L1两端的电压为V，L2两端的电压为V．
二、选择题（共10小题，满分50分）
6．小明要研究串联电路的电流特点，连接了如图电路．闭合开关后，测出甲、乙、丙三处的电流，则这三处的电流大小关系是（）
A．甲处最大B．乙处最大C．丙处最大D．一样大
7．如图所示，当开关S闭合时，电流表示数为0.9A，当开关S断开时，电流表示数为0.5A，则（）
A．开关S闭合时，通过L1的电流为0.5A
B．通过L2的电流为0.4A
C．开关S闭合时，通过L1的电流为0.4A
D．通过L2的电流为0.9A
8．如图所示，在探究并联电路中的电流关系时，小明同学用电流表测出A、B、C三处的电流分别为I A=0.5A，I B=0.3A，I C=0.2A，在表格中记录数据后，下一步首先应该做的是：（）
A．整理器材，结束实验
B．分析数据，得出结论
C．换用不同规格的小灯泡，再测出几组电流值
D．换用电流表的另一量程，再测出一组电流值
9．如图所示电路，闭合开关后，比较a、b、c、d四处电流的大小，其中不正确的是（）
A．I a=I d B．I a＞I d
C．I a＞I b D．I d＞I c
10．如图所示的电路图中，能用电压表正确测出灯L l两端电压的是（）
A．B．C．D．
11．如图是某同学做实验时的电路图．闭合开关S后，发现灯泡L1、L2均不亮，电流表示数为零，电压表示数等于电源电压，则该电路中的故障是：（）
A．电源正极与a之间开路B．L1、b之间开路
C．b、L2、c之间开路D．c与电源负极之间开路
12．如图所示，设电源电压保持不变，S1断开S2闭合时，电压表读数为4.5V，S1闭合S2断开时，电压表读数变为3V，灯泡L l和L2两端电压分别是（）
A．3V和4.5V B．3V和1.5V
C．3V和3V D．1.5V和4.5V
13．我们做电学实验时应学会检查和排除电路故障．如图是一位同学研究串联电路电流、电压特点的电路图．当闭合开关时，L1亮，L2不亮，A和V均有示数，故障的原因可能是（）
A．L1短路B．L2短路
C．L1开路D．L2开路
14．如图所示，电源电压一定．关于电路的工作情况，下列说法正确的是（）
A．只闭合S1时，两只灯泡是串联的
B．若先闭合S1，再闭合S2，电压表读数不变、电流表读数变大
C．若电压表和电流表位置对调，闭合S1、S2后，则两表都被烧坏
D．若灯L1被短路，闭合S1、S2后，则灯L1不亮，灯L2亮，电流表损坏
15．在图甲所示的电路中A1的示数为1.2A，A2的示数如图乙所示．下列判断正确的是（）
A．通过L1的电流为0.7A
B．通过L1的电流为1.2A
C．通过L2的电流为1.2A
D．通过L2的电流为2.5A
三、计算题（共2小题，满分20分）
16．如图所示，干路的电流I=3A，通过灯泡L1的电流I1=2A．
求：
（1）通过灯泡L2的电流是多少．
（2）1min内通过灯泡L1的电量是多少．
17．如图所示电路中电源保持不变，当开关S1断开时S2闭合时，
电压表示数为4.5V，当闭合S1时电压表示数为3V，则灯L1和
L2的电压分别是多少V？
三、实验题（共1小题，满分10分）
18、小兰在学校实验室做探究串、并联电路电流规律的实验时想到下面问题，请你帮她做出答案
1、在图中，______（填“甲”或“乙”）图是并联电路。
2、请在乙图导线上用箭头标出电路中的电
流方向。
3、街道上的路灯的是串联的还是并联的？
为什么？
答：路灯的是联的。
因
为其中一盏灯坏了，其它
灯。
4、请你按照甲图所示电路连接图的实物电路。
5、若小兰利用电流表测出图5甲中L1中的电流是0.3A，图7是与L2串联的电流表的表盘情况，则干路电流是______A。
