(必考题)初中物理九年级全册第十六章《电压电阻》测试题(含答案解析)

一、选择题1．小华用如图所示的电路研究串联电路特点，电源电压保持不变。

闭合开关S，两电表中只有一个电表有示数，将L1和L2交换位置，再闭合开关，两电表均有示数。

已知电路中除了L1、L2外，其它电路元件均完好。

下列说法正确的是（）A．可以确定，只有L1短路B．可以确定，只有L1断路C．可以确定，L1短路且L2断路D．可以确定，L1断路且L2短路2．如图甲所示的电路，当闭合开关后两只电压表的指针偏转均如图乙所示，则R1与R2的电阻之比为（）A．4：1B．1：4C．5：1D．1：53．如图所示，闭合开关后发现电流表无示数，电压表有示数且接近电源电压，由此判断电路中出现的故障是（）A．灯L1短路B．灯L1开路C．灯L2开路D．灯L2短路4．在如图所示的电路中，电源电压保持不变。

若开关S从断开到闭合，电压表两次示数之比为3︰4，则开关断开时，R1、R2两端的电压之比为（）A．1︰3 B．3︰1 C．3︰4 D．4︰35．小亮在“探究温度一定的条件下，导体电阻大小与哪些因素有关”的实验中，已选定了代号为“O”的导体，为了探究导体电阻与横截面积的关系，他还要选用的导体代号是（）导体代号O A B C D导体长度l/m 1.5 1.5 1.5 1.50.5导体横截面积S/mm2 1.2 3.2 1.2 3.2 1.2导体材料镍铬锰铜钨镍铬镍铬A．A B．B C．C D．D6．小明同学在学习过程中整理了如下学习笔记，其中正确的是（）A．验电器是根据异种电荷相互排斥的原理制成的B．物理学中把正电荷定向移动的方向规定为电流方向C．并联电路中的总电压等于各支路电路两端的电压之和D．两个小灯泡串联在电路中，发光越亮的灯泡通过的电流越大7．如图所示电路，由于电路中有一处发生故障，导致两灯熄灭，电压表的示数为0，则下列关于电路故障判断的说法中正确的是（）A．一定是灯泡1L短路B．一定是灯泡1L断路C．一定是灯泡2L短路D．一定是灯泡2L断路8．A和B两根完全一样的导线。

初中物理九年级电流与电压和电阻的关系练习题含答案

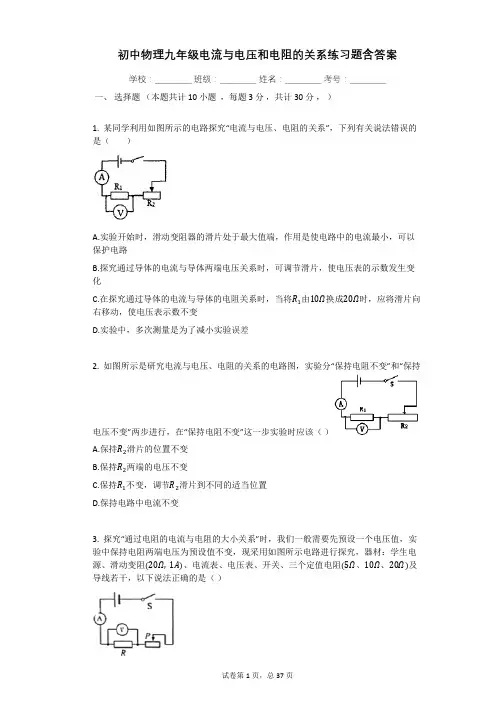

初中物理九年级电流与电压和电阻的关系练习题含答案学校：__________ 班级：__________ 姓名：__________ 考号：__________一、选择题（本题共计 10 小题，每题 3 分，共计30分，）1. 某同学利用如图所示的电路探究“电流与电压、电阻的关系”，下列有关说法错误的是（）A.实验开始时，滑动变阻器的滑片处于最大值端，作用是使电路中的电流最小，可以保护电路B.探究通过导体的电流与导体两端电压关系时，可调节滑片，使电压表的示数发生变化C.在探究通过导体的电流与导体的电阻关系时，当将R1由10Ω换成20Ω时，应将滑片向右移动，使电压表示数不变D.实验中，多次测量是为了减小实验误差2. 如图所示是研究电流与电压、电阻的关系的电路图，实验分“保持电阻不变”和“保持电压不变”两步进行，在“保持电阻不变”这一步实验时应该（）A.保持R2滑片的位置不变B.保持R2两端的电压不变C.保持R1不变，调节R2滑片到不同的适当位置D.保持电路中电流不变3. 探究“通过电阻的电流与电阻的大小关系”时，我们一般需要先预设一个电压值，实验中保持电阻两端电压为预设值不变，现采用如图所示电路进行探究，器材：学生电源、滑动变阻(20Ω, 1A)、电流表、电压表、开关、三个定值电阻(5Ω、10Ω、20Ω)及导线若干，以下说法正确的是（）A.若实验电压设置为2V，电源电压可设定的范围可以为2V∼4VB.若电源电压恒为6V，要获得3组实验数据，电压预设范围可以为1.5V∼5VC.若电源电压恒为6V，电压预设值为2V，要获得3组实验数据，要更换最大阻值为30Ω的滑动变阻器D.电压预设值越大，在获得3组实验数据过程中，滑动变阻器阻值调节范围越大4. 在“探究电流与电阻的关系”实验中，小榕设计了如图所示的电路图．实验中电源两端电压保持6V不变，定值电阻R的阻值分别为5Ω、10Ω和20Ω，电压表示数保持2V不变．为完成实验，应选取的滑动变阻器的规格为（）A.10Ω2AB.20Ω1AC.30Ω2AD.50Ω1A5. 小明用如图电路研究电流跟电阻的关系。

2022届初中物理电压和电阻真题

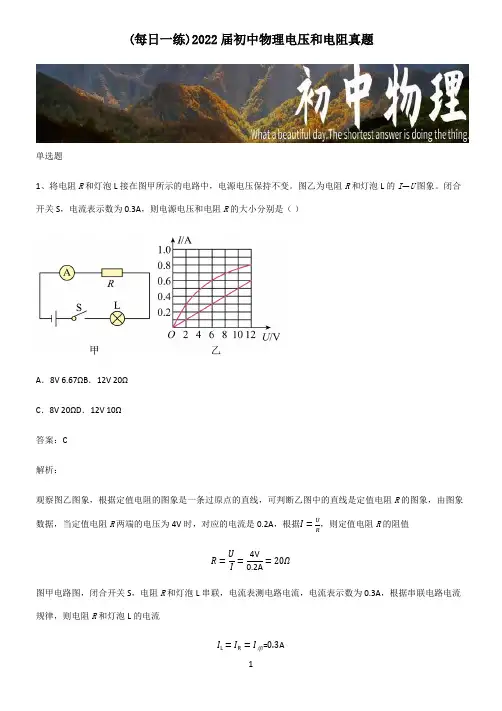

(每日一练)2022届初中物理电压和电阻真题单选题1、将电阻R和灯泡L接在图甲所示的电路中，电源电压保持不变。

图乙为电阻R和灯泡L的I—U图象。

闭合开关S，电流表示数为0.3A，则电源电压和电阻R的大小分别是（）A．8V 6.67ΩB．12V 20ΩC．8V 20ΩD．12V 10Ω答案：C解析：观察图乙图象，根据定值电阻的图象是一条过原点的直线，可判断乙图中的直线是定值电阻R的图象，由图象数据，当定值电阻R两端的电压为4V时，对应的电流是0.2A，根据I=UR，则定值电阻R的阻值R=UI=4V0.2A=20Ω图甲电路图，闭合开关S，电阻R和灯泡L串联，电流表测电路电流，电流表示数为0.3A，根据串联电路电流规律，则电阻R和灯泡L的电流I L=I R=I串=0.3A由图象乙可知，当电路电流是0.3A时，此时灯泡L分压U L=2V此时电阻R分压U R=6V根据串联电路电压规律可得U=U L+U R=2V+6V=8V故ABD不符合题意，C符合题意。

故选C。

2、倡导保护环境，国家鼓励发展新能源汽车，下列相关说法正确的是（）A．电动汽车能快速充电，是因为其电池能量转化效率高B．使用超导材料制作汽车电动机，可提高能量利用效率C．随着科学技术进步，新能源汽车的效率可达到100%D．太阳能、核能、风能，都属于可再生的清洁型新能源答案：B解析：A．电动汽车能快速充电主要是与电动汽车的充电功率有关，和电池没有关系，故A错误；B．如果使用超导体材料制作汽车的电动机，超导体又称为超导材料，是指在某一温度下，电阻为零的导体。

通过焦耳定律Q=I2Rt可得，如果导体的电阻为零，那么不论多长的时间或者多大的电流，超导体处都不会产生热量，减少额外功的产生，从而提升能量的利用效率，故B正确；C．无论科学技术如何进步，机械在做功时总是会产生额外功，所以新能源汽车的效率不可能达到100%，故C 错误；D．可再生能源包括太阳能、水能、风能、生物质能、波浪能、潮汐能、海洋温差能、地热能等，它们在自然界可以循环再生，是取之不尽，用之不竭的能源，不需要人力参与便会自动再生，是相对于会穷尽的非再生能源的一种能源；清洁能源，即绿色能源，是指不排放污染物、能够直接用于生产生活的能源，它包括核能和可再生能源。

电压与电阻测试题及答案

电压与电阻测试题一．选择题1．自动照相机所用的感光元件是一种光敏电阻，它是由下列哪种材料制造的（）A．导体B．半导体C．绝缘体D．超导体2．下列物理量的认识中，最接近实际的是（）A．我国家庭电路的电压为380VB．初中物理课本的长度为26cmC．冷冻室里冰淇淋的温度为10℃D．一个普通中学生的质量约为500kg3．如图所示电路．开关闭合后两灯发光．以下说法正确的是（）A．电压表V的示数一定等于V1的示数B．电压表V的示数一定大于V1的示数C．电流表A的示数一定等于A1的示数D．电流表A的示数一定等于A1的示数的2倍4．如图所示，当滑片P向右移动时，滑动变阻器连入电路的电阻变小的是（）A．B．C．D．5．在探究一个用电器中电流随电压变化关系时，小明连接好的电路如图所示，闭合开关，发现电流表、电压表均有示数，调节滑动电阻器，电流表、电压表示数都不变化，小明连接的电路有不妥之处，改正的方法是（）A．将导线K的a端移至接线柱A B．将导线M的c端移至接线柱BC．将导线M的c端移至接线柱D D．将导线L的b端移至接线柱D6．以下说法正确的是（）A．半导体材料具有良好的导电性能 B．物体吸收热量，温度一定升高C．红外线是红色的 D．暖气中用水做冷却液是因为水的比热容大7．如图所示，电源电压为6V，闭合开关后，电压表的示数为4V，下列描述不正确的是（）A．L1两端电压为2V B．L1两端电压为4VC．L2两端电压为4V D．L1和L2两端电压之和为6V8．如图（a）所示电路中，当闭合开关后，两只电压表的指针偏转均如图（b）所示，则电阻R1和R2两端的电压分别为（）A．6V 1.5V B．7.5V 1.5V C．1.5V 7.5V D．1.5V 6V9．图（a）所示电路，当闭合开关S后，两个电压表指针偏转均为图（b）所示，则电阻R1和R2两端的电压分别为（）A．8V 2V B．10V 2V C．2V 8V D．2V 10V10．下列有关电阻的说法正确的是（）A．导体的电阻越大，表明导体的导电能力越强B．导体的电阻与导体两端的电压成正比C．导体中的电流为零时电阻也为零D．导体的电阻是导体本身的一种性质，与导体的材料、长度和横截面积等因素有关11．通常情况下，关于一段粗细均匀的镍铬合金丝的电阻，下列说法中正确的是（）A．合金丝的电阻跟该合金丝的长度有关B．合金丝的电阻跟合金丝的横截面积无关C．合金丝两端的电压越大，合金丝的电阻越小D．通过合金丝的电流越小，合金丝的电阻越大12．在许多实验中，闭合开关前常将滑动变阻器的滑片调到阻值极大端，这样做能起到保护电路的作用．其原因是闭合开关后（）A．通过电路的电流最小 B．变阻器两端电压最小C．变阻器电阻发热最大 D．电源两端的电压最小13．如图所示，电源电压9V保持不变，当开关S闭合时，灯泡L1、L2均正常发光，电压表示数为3V，则灯泡L1两端的电压是（）A．3V B．6V C．4.5V D．9V14．电热毯内的电阻丝断了，如果将电阻丝的两个断头接上后继续使用，电热毯的接头处很容易被烧焦，这样做很不安全，接头处的电阻常称为“接触电阻”．下列关于“接触电阻”的判断正确的是（）A．接触电阻较大，它与电阻丝的其他部分串联B．接触电阻较大，它与电阻丝的其他部分并联C．接触电阻较小，它与电阻丝的其他部分串联D．接触电阻较小，它与电阻丝的其他部分并联15．如图所示的电路中，电源电压保持不变．闭合电键S，当滑动变阻器的滑片P向右移动时，不变的是（）A．电流表A示数与电流表A1示数的差值B．电压表V示数与电流表A示数的比值C．电压表V示数与电流表A示数的乘积D．电压表V示数与电流表A1示数的乘积16．2013年5月，德州市教育局利用如图所示的“坐位体前屈测试仪”对初中毕业生进行了身体柔韧性测试．测试者向前推动滑块，滑块被推动的距离越大，仪器的示数就越大．吴月同学设计了如图所示的四种电路，其中滑动变阻器的滑片向右滑动时，电表示数增大的电路是（）A．B．C．D．二．填空题（共5小题）17．某同学连接的电路如图所示，他所用的电源是四节新干电池串联组成的电池组，当他将开关闭合后，电压表的示数为2V，则L1两端的电压为，L2两端的电压为．17题图 18题图18．小明按图甲的电路进行实验，当闭合开关用电器正常工作时，电压表V1和V2的指针完全一样，如图乙所示，则L1两端的电压为V，L2两端的电压为V．19．滑动变阻器是靠改变电阻线在电路中的来改变电阻，从而改变电路中的电压和电流，一个滑动变阻器上标有“2.5A，50Ω”的字样，其中2.5A表示．大量实验表明伏的电压一般对人体是安全的．20．如图为旋转式变阻器的结构图，A、B、C为变阻器的三个接线柱，P为旋钮触片．将该变阻器接入电路中调节灯泡的亮度，当顺时针旋转旋钮触片时，灯变亮，则应连接接线柱（选填“A、B”、“B、C”或“A、C”）和灯泡联后接入电路中．18题图 19题图21．如图所示的发光二极管是一种电子元件，它主要是由材料制成的．我们把它连入电路中，当较长的接线脚连A线柱，短脚接B接线柱时，发光二极管和小灯泡都发光；如果较短接线脚接A接线柱，长脚接B接线柱时，发光二极管和小灯泡都不发光，说明此时电路处于（填“短路”或“开路”）状态，这说明发光二极管具有的性质．三．作图题（共2小题）22．如图所示，闭合开关S，要使R1、R2并联，请在A、B圆圈内填出电压表“V”或电流表“A”，并标出两表的“+”、“﹣”接线柱．22题图 23题图23．在图中○里填上适当的电表符号，使之成为正确的电路图．四．实验探究题（共5小题）24．小明用如甲图所示实物图来测量小灯泡两端电压，请回答下列问题：（1）在连接电路过程中，开关应处于状态．（2）在闭合开关前，小明应将滑动变阻器的滑片罝于端（选填“A”或“B”），并采用的方法来确定电压表的量程．（3）如乙图所示，电压表的读数为V．25．学习了电学知识后，小明对影响电阻大小的部分因素进行了探究，器材有：开关、电流表、干电池（电压恒为1.5V）各一个，三根完全相同的合金丝，导线若干，连接如图甲所示的电路，小明将合金丝以不同方式分别接入电路A、B之间，闭合开关S后，记录的数据如表．根据实验数据，回答下列问题：（1）图乙是将一根合金丝接入电路时电流表的读数，请将其填入表格中．连接方式一根两根串联三根串联两根并联三根并联电流表读数/A 0.15 0.1 0.6 0.9（2）导体电阻的大小跟材料、长度和横截面积的关系．A．电阻的大小与长度的关系是：； B．电阻的大小与横截面积的关系是：．（3）分析表中的实验数据，还可以得出导体的电流与电阻的关系：．（4）实验中一根合金丝的电阻为Ω，若该合金丝的横截面积为1mm2，则一根合金丝的长度是m．（已知该合金丝长1m，横截面积1mm2的阻值为1Ω）26．在今年的实验操作考试中，吴丽同学抽到“探究串联电路电压的规律”的实验，其实验过程如下：（1）她在检查实验器材时发现电压表的指针位置如图1所示，接下来她要对电压表进行的操作是．（2）问题解决后，开始按图2连接好电路，用开关试触时发现电压表的指针又偏转到图1的位置，则电压表产生此现象的原因是．（3）改正错误后，她用电压表分别测量L1两端的电压U AB、L2两端的电压U BC和L1L2两端的总电压U AC，更换不同灯泡，再做两次实验，将三次测出的电压填入下表．实验次数U AB U BC U AC第一次0.8 2.2 3第二次 1.0 2.0 3第三次 1.2 1.8 3请你根据她的实验过程和有关数据回答下列问题：①上面设计的表格中存在的不足之处是．②分析表格中的数据，得出实验结论是．③在许多实验中都需要进行多次测量：有的是为了找到普遍规律，避免偶然性；有的是为了求平均值以减小误差．下列实验中多次测量的目的与本实验相同的是（填字母）．A．测量物体的长度 B．伏安法测电阻 C．探究重力大小与质量的关系．27．某实验小组探究金属丝电阻大小与长度的关系，他们取一段粗细均匀的由同种材料制成的金属丝，将金属丝拉直连接在A、B接线柱上，在金属丝上安装一个可滑动的金属夹P．实验室还提供了下列器材：电压表、电流表、电池组（电压3V）、滑动变阻器（20Ω2A）、刻度尺、开关和导线若干．（1）为了测量AP段的电阻R，他们连接了如图甲所示的电路，请用笔画线代替导线，把图中还没有连接的一根导线接上，使电路完整．（2）闭合开关前，应将滑动变阻器的滑片移至变阻器的最（选填“左”或“右”）端．（3）闭合开关，移动滑动变阻器的滑片，测得电压表的读数为2.0V，电流表指针偏转如图乙所示，此时金属丝的电阻R= Ω．（4）实验中移动金属夹P，分别测得AP段的长度L和对应的电阻值R，数据如表：分析表中数据，可知R与L的关系是：当导体的材料和横截面积一定时，导体的长度越长，电阻（选填“越大”或“越小”）．．L/cm 15 30 45 60 75R/Ω 2.5 5 7.5 10 12.5（5）在实验中国，探究金属丝电阻大小与长度的关系时，必须保持导体的材料和横截面积一定，这种探究问题的科学方法叫：．在下列两个电学实验中，应用此方法的是：（选填字母）A．用伏安法测电阻 B．探究电流与电压、电阻的关系．28．小雷同学发现家用白炽灯在刚开灯的瞬间易烧坏，猜想白炽灯的电阻可能与灯丝的某个因素有关．于是他找来与白炽灯工作原理相同的小灯泡，按图乙所示电路进行探究，电源电压恒为6V，小灯泡的额定电压为2.5V，灯丝电阻约为10Ω．（1）请用笔画线代替导线，把图甲的电路按图乙的电路图连接完整，使滑片P向右端移动时灯的亮度变亮．（2）连接电路后闭合开关，小灯泡闪亮一下就熄灭．检查发现小灯泡的灯丝已烧断．分析原因是闭合开关时，滑动变阻器连入电路的电阻为，导致电流过大．（3）断开开关，更换烧坏的电路元件，进行正确操作．调节滑片使灯泡逐渐变亮，记录电流表和电压表的一系列示数，在图丁中绘制U﹣I图象．当电压表的示数为2.5V时，电流表的示数如图丙所示，灯泡的额定功率为W．（4）小雷用一个定值电阻更换小灯泡，进行正确操作．调节滑片，记录电流表和电压表的一系列示数，在图丁中再次绘制U﹣I图象．由图可知：定值电阻的阻值为Ω．（5）根据图丁中a、b图线初步判断，小灯泡的电阻与灯丝的有关．家用白炽灯在开灯瞬间与步骤（2）其中小灯泡形成过大电流的原因．五．计算题（共2小题）29．如图所示三个灯泡串联在电源电压为15V的电路中，S闭合时，电压表V1的示数为12V，电压表V2的示数为8V，则L1、L2、L3三个灯泡的电压分别为多少V？30．如图所示的电路，当开关S闭合后，电压表V1的示教为7V，电压表V2的示数为10V．若电源的电压为l 2V，则三盏灯泡两端的电压分别是多少？电压与电阻测试题参考答案一．选择题（共16小题）1．B；2．B；3．A；4．D；5．B；6．D；7．B；8．A；9．A；10．D；11．A；12．A；13．B；14．A；15．D；16．D；二．填空题（共5小题）17．4V；2V；18．8；2；19．电阻线长度；允许通过的最大电流是2.5A；不超过36；20．A、B；串；21．半导体；开路；单向导电性；三．作图题（共2小题）略四．实验探究题（共5小题）24．断开；B；试触；2；25．材料和横截面积相同，导体的电阻跟长度成正比；材料和长度相同，导体的电阻跟横截面积成反比；导体两端的电压不变，导体中的电流与导体的电阻成反比；5；5；26．对电压表进行调零；电压表的正负接线柱接反了；物理量没有单位；串联电路两端的总电压等于各串联电阻两端的电压之和；C；27．右；5；越大；控制变量法；B；28．最小值；0.65；10；温度；不同；五．计算题（共2小题）略。

(文末附答案)2022届初中物理电压和电阻真题

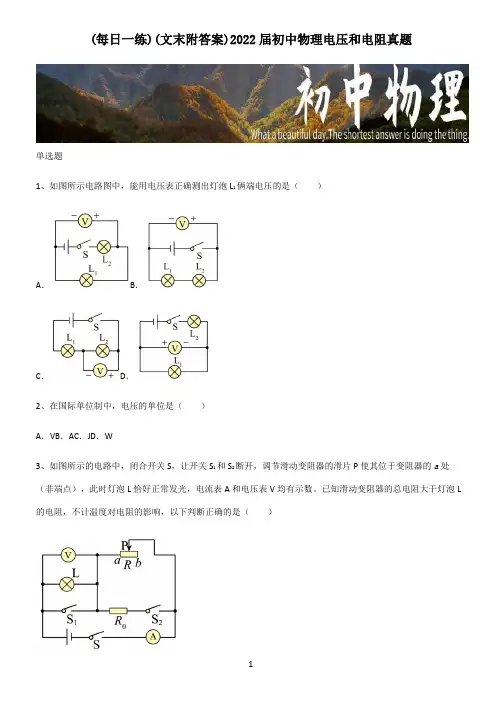

(每日一练)(文末附答案)2022届初中物理电压和电阻真题单选题1、如图所示电路图中，能用电压表正确测出灯泡L1俩端电压的是（）A．B．C．D．2、在国际单位制中，电压的单位是（）A．VB．AC．JD．W3、如图所示的电路中，闭合开关S，让开关S1和S2断开，调节滑动变阻器的滑片P使其位于变阻器的a处（非端点），此时灯泡L恰好正常发光，电流表A和电压表V均有示数。

已知滑动变阻器的总电阻大于灯泡L 的电阻，不计温度对电阻的影响，以下判断正确的是（）A．若保持S1和S2断开，让P缓慢向右滑动，灯泡L变亮甚至可能被烧毁B．若保持P在a处不动，同时闭合S1和S2后，A表和V表示数均变大C．若保持P在a处不动，S1仍断开，闭合和S2后，A表和V表示数均变大D．若保持S1和S2断开，让P缓慢向右滑动，A表示数变化量和V表示数变化量的比值变大4、如图所示，电路中，电源电压恒为6V，电流表量程为0～0.6A．电压表量程为0～3V，滑动变阻器R2规格为“20Ω0.5A”。

移动滑片P，当电流表示数为0.4A，电压表示数为2V。

下列说法中正确的是：（）A．定值电阻R1为5ΩB．滑片P向右移动，电压表、电流表示数都变小C．滑片P移至变阻器中点时，R1和R2的功率相等D．为保证电路安全，滑动变阻器阻值可调节范围为0～10Ω5、小明同学按照如图所示的电路“研究串联电路中电流、电压的特点”，当开关闭合时，两灯均不亮，只有电压表有示数，则故障原因可能是（）A．L1短路B．L1断路C．L2短路D．L2断路6、如图所示，电路中，电源电压恒为6V，电流表量程为0～0.6A．电压表量程为0～3V，滑动变阻器R2规格为“20Ω0.5A”。

移动滑片P，当电流表示数为0.4A，电压表示数为2V。

下列说法中正确的是：（）A．定值电阻R1为5ΩB．滑片P向右移动，电压表、电流表示数都变小C．滑片P移至变阻器中点时，R1和R2的功率相等D．为保证电路安全，滑动变阻器阻值可调节范围为0～10Ω7、如图所示，下列四幅图依次对应说法正确的是（）A．甲图为电阻器，当其两端的电压为零时，电阻也为零B．乙图中，毛皮摩擦过的橡胶棒由于失去电子而带负电C．丙图中，验电器的工作原理是：同种电荷互相排斥D．丁图中，电动机运用了此原理，并将电能转化为机械能8、关于能源、材料和粒子，下列说法中正确的是（）A．电饭锅可以用超导材料做加热器B．原子是由质子和中子组成的C．破镜难以重圆，是因为分子间存在斥力D．太阳能、风能都是可再生能源9、物理实践活动中，小东利用图所示的电位器和灯泡制作了一个可调节亮度的小台灯，下列说法正确的是（）A．电位器与灯泡是并联的B．电位器通过改变接入电路中电阻的横截面积来改变电阻的大小C．若接线柱A和B接入电路，滑动触头顺时针转动时，灯泡变暗D．若接线柱B和C接入电路，滑动触头逆时针转动时，灯泡变亮10、如图所示的电路中，闭合开关，电压表V1的示数是6V，电压表V2的示数为8V，若电源电压为12V，则灯L2两端的电压为（）A．2VB．4VC．6VD．8V多选题11、下列说法正确的是（）A．如果两个用电器电压不相等，则这两个用电器一定是串联的B．如果两个用电器电流相等，则这两个用电器一定是串联的C．如果两个用电器电流不相等，则这两个用电器一定是并联的D．如果两个用电器电压相等，则这两个用电器一定是并联的12、关于家庭电路和安全用电，下列说法中错误的是（）A．试电笔是用来测试物体是带正电还是带负电的B．电能表是测量电流通过用电器所做电功的仪表C．对人体安全的电压是不高于220VD．家庭电路中，一个开关控制多盏照明灯，则这些照明灯一定是串联的13、在图中，图像A、B反映的是小灯泡L和定值电阻R通过它们的电流与其两端电压的关系，其中小灯泡的额定电压是2.5V。

初三物理电压电阻测试卷(带答案)

初三物理电压电阻测试卷(带答案)一、选择题（共18道总分36分）1、现需要研究的课题有：①导体的电阻跟它的横截面积的关系；②导体的电阻跟它的长度的关系；③导体的电阻跟它的材料的关系．给出三根镍铬合金线a、b、c（其长度关系la =lb＞lc，横截面积关系Sa＞Sb=Sc），电源、电流表、开关各一个、若干根导线，可以完成的研究课题是（）A．只有①B．只有②C．①和②D．①、②和③2、如图6-3-2所示，滑片P可（）A.向左滑动，但不能滑到C点B.向左滑动，可以滑到C点C.向右滑动，但不能滑到D点D.向右滑动，可以滑到D点图6-3-23、在用伏安法测电阻的实验中，某实验小组的同学在操作时，电表量程选择正确，但不慎将两表的位置接错，其中一组同学连成如图所示情况，那么当开关闭合后可能出现的情况是（）A．电流表和电压表都被损坏B．电流表和电源损坏，电压表示数为零C．电流表示数为零，电压表有示数D．电流表损坏，电压表有示数4、在如图17所示的电路中，电源电压保持不变，开关Ｓ闭合前，电流表Ａ1、Ａ2的示数比为5∶3，开关Ｓ闭合后，两电流表的示数比为3∶2，则Ｒ1、Ｒ3的大小关系是（）Ａ．Ｒ1＜Ｒ3Ｂ．Ｒ1＞Ｒ3Ｃ．Ｒ1＝Ｒ3Ｄ．无法确定5、如图是滑动变阻器的四种接线方法．把它们分别连接在电路中，当滑片P向左移动时，可使滑动变阻器接入电路的电阻变大的接法是（）A．B．C．D．6、如图所示的电路，电源电压恒定，当开关S闭合时（）A．A示数变小，V示数变大B．A示数变大，V示数不变C．A示数不变，V示数变小D．A示数不变，V示数变大7、在如图12所示的电路中，电源电压不变，闭合开关S后，灯L1、L2都发光。

一段时间后，其中一灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因可能是A、灯L1短路；B、灯L2短路；C、灯L1断路；D、灯L2断路。

（）8、如图所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中．比较这两段导体两端的电压及通过它们的电流的大小，有（）A．UAB>UBC，IAB<IBC B．UAB<UBC，IAB=IBCC.UAB>UBC，IAB＝IBC D．UAB＝UBC，IAB<IBC9、下列图中，能用电压表测灯L1两端电压的是()A．B．C．D．10、如图所示的两个电路中，电源电压相等且保持不变．闭合开关S，当滑动变阻器的滑片P都向右移动时，灯泡L1和L2的亮度变化情况是（）A．L1变暗，L2亮度不变B．L1、L2都变亮C．L1变亮，L2变暗D．L1、L2都变暗11、在探究电路的电压规律的实验时用了如图所示的某个电路，已知R1＝R2＜R3，电压表、和的读数分别为1.0V、1.5V和2.5V。
