通用变频器操作与控制
卧龙通用变频器WOLONG WD说明书 基本操作与运行
5.基本操作与运行5.1操作面板外观操作面板是变频器的人机互动界面。
通过操作面板，使用者可以对变频器进行功能参数修改、运行控制（起动、停止）和工作状态监控等操作，其外形及功能参见图5.1、表5.1。
图5.1操作面板外形表5.1操作面板各部分名称及功能序号名称符号功能特性1数据显示区——利用七段LED数码管显示功能参数及其设定值等。
2充电指示灯CHARGE 亮：变频器直流母线有（残留）电压；灭：变频器直流母线无残留电压。
3模式指示灯RUN亮：运行命令和频率设定均有效，变频器输出正常；闪：运行命令有效，但频率设定无效，变频器无输出；灭：当前无运行命令，变频器无输出，处于待机状态。
SET亮：当前处于参数设置模式；闪：当前处于参数校验模式；灭：当前处于除参数设置或参数校验外的其他模式。
MON亮：当前处于状态监视模式；闪：当前正在查询故障履历中；灭：当前处于非状态监视模式。
4模式键MODE选择变频器的工作模式或从子菜单返回到模式。
5向上键▲增加参数编号、参数设定值。
表5.1（完）操作面板各部分名称及功能序号名称符号功能特性6退出键ESC 退出当前状态，返回到上一级状态。
7向下键▼减小参数编号、参数设定值。
8确认键ENT 进入模式、查看参数或确认设定值。
9停止/复位键STOP 停止变频器输出，检出故障时变为故障复位键。
10点动复用键JOG 默认为快捷菜单3，设置详见参数f700.11运行键RUN 开启变频器输出。
12调速旋钮——调节转速。
13单位指示灯%当前显示数据为百分比。
Hz当前显示数据的单位为Hz。
5.2面板的基本操作5.2.1运行模式选择变频器共有四种运行模式：上电默认模式、参数设置模式、状态监视模式和参数校验模式。
通过MODE 键可以在四种模式之间任意切换，如图5.2所示。
(上电默认模式)(参数设置模式)(状态监视模式)(参数校验模式)0.0-f 0-u 000-uf -MODEMODEMODEMODE <1>:当f618=1时，才会显示参数校验模式。
M200高性能通用变频器使用说明书
4 380V
T 三相
2 220V
S 单相
符号 电机功率 0007 0.75KW 0015 1.5KW 0022 2.2KW 0040 4KW 0110 11KW
小数点位置： 从左往右第三位数
符号 技术平台
VE TI24
VF
ST
符号 产品版本 R0 通用型 R1-R9 定制型
符号 版本升级 M00 首版 M01 第1次升级 M02 第2次升级
者承担） 5． 请勿直接触摸输出端子，变频器的输出端子切勿与外壳连接，输出端子之间切勿短接。
有触电及引起短路的危险。
注意
1． 请确认交流主回路电源与变频器的额定电压是否一致。有受伤和火灾的危险。 2． 请勿对变频器进行耐电压试验。会造成半导体元器件等的损坏。 3． 请按接线图连接制动电阻或制动单元。有火灾的危险。 4． 请用指定力矩的螺丝刀紧固端子。有火灾的危险。 5． 请勿将输入电源线接到输出 U、V、W 端子上。电压加在输出端子上，会导致变频器内
第三章 变频器的安装及配线 3.1 变频器的安装环境 ………………………………………………（3-1） 3.2 变频器面板的拆卸和安装 ………………………………………（3-2） 3.3 变频器配线的注意事项 …………………………………………（3-4） 3.4 主回路端子的配线 ………………………………………………（3-5） 3.5 基本运行配线图 …………………………………………………（3-7） 3.6 控制回路配置及配线 ……………………………………………（3-8） 3.7 符合 EMC 要求的安装指南 ………………………………………（3-9）
持在 40℃以下。由于过热，会引起火灾及其它事故。
接线
危险
正泰通用变频器使用说明书
正泰通用变频器使用说明书正泰通用变频器使用说明书1.引言1.1 文档目的1.2 阅读对象1.3 术语定义2.变频器概述2.1 产品介绍2.2 技术规格2.3 功能特点3.安装与调试3.1 安全须知3.2 变频器安装3.3 电气接线3.4 参数设置3.5 故障排除4.操作与使用4.1 变频器界面介绍4.2 启动与停止操作4.3 运行模式切换4.4 速度设定与调节4.5 参数调整与保存5.维护与保养5.1 日常维护要点5.2 清洁与防尘5.3 保养计划5.4 维修与更换零部件6.安全提示与注意事项6.1 使用前的安全检查6.2 变频器使用时的注意事项 6.3 紧急停止与事故处理6.4 电气安全注意事项7.技术支持与常见问题解答（FAQ）7.1 技术支持热线7.2 常见问题解答8.附件8.1 变频器安装图纸8.2 电气接线示意图8.3 故障排除流程图8.4 维修零部件清单法律名词及注释：1.变频器：通用变频器是一种用于驱动电机并调节输出频率的装置。
2.安装图纸：详细说明变频器在设备或系统中的安装位置和方式的图纸或图解。
3.电气接线示意图：用于展示变频器与电源、电机、控制系统之间的连接关系和接线方式的示意图。
4.故障排除流程图：描述了遇到特定故障时，应如何进行逐步排除的流程图。
5.维修零部件清单：列出了可能需要维修和更换的变频器零部件和配件清单，包括名称、型号、数量等信息。
本文档涉及附件：1.变频器安装图纸.pdf2.电气接线示意图.png3.故障排除流程图.jpg4.维修零部件清单.xlsx。
三菱(通用)变频器F700应用手册
三菱(通用)变频器F700应用手册简介三菱(通用)变频器F700是一款用于控制交流电机转速的设备。
该变频器具有高效、可靠和可调性强的特点，适用于各种工业应用。
本手册将详细介绍三菱(通用)变频器F700的应用方式和使用方法，帮助用户正确安装和操作该设备。
安装在安装三菱(通用)变频器F700之前，请仔细阅读以下安装说明：1.将变频器放置在干燥、通风且没有尘埃和腐蚀性气体的位置。
2.与变频器连接的电源线应具有足够的容量，并正确接线。
3.确保变频器的接地是可靠的，并符合国家和地区的相关标准。
4.请使用标配的操作面板，并正确连接。
连接电机连接电机时，请务必遵循以下步骤：1.检查电机的型号和参数，确保与变频器相匹配。
2.将电机的三相线依次接入变频器的输出端子，并使用绝缘强度良好的电缆进行连接。
3.根据电机的额定电流和变频器的额定电流，在输出端子上正确设置变频器的电流限制。
连接控制设备如果需要通过控制设备控制三菱(通用)变频器F700，可以按照以下步骤进行连接：1.将控制设备的信号线与变频器的控制端子进行连接。
2.根据控制设备的信号类型选择变频器的控制方式，并在设备参数中进行设置。
3.根据控制设备的输出信号类型选择变频器的运行模式，并在设备参数中进行设置。
参数设置在启动使用三菱(通用)变频器F700之前，需要进行一些参数设置，以确保设备能够正常运行。
以下是一些常用参数设置的说明：基础设置1.可在设备参数中设置变频器的名称和单位，便于后续操作和识别。
2.可设置变频器的工作频率范围，并根据实际需求进行调整。
3.可设置变频器的最大输出频率和最小输出频率，以限制电机的工作范围。
控制设置1.可设置变频器的启动方式，如按键启动、外部信号启动等。
2.可设置变频器的停止方式，如按键停止、外部信号停止等。
3.可设置变频器的加速时间和减速时间，以控制电机的启停过程。
4.可设置变频器的速度反馈方式，如通过编码器反馈或模拟输入反馈。

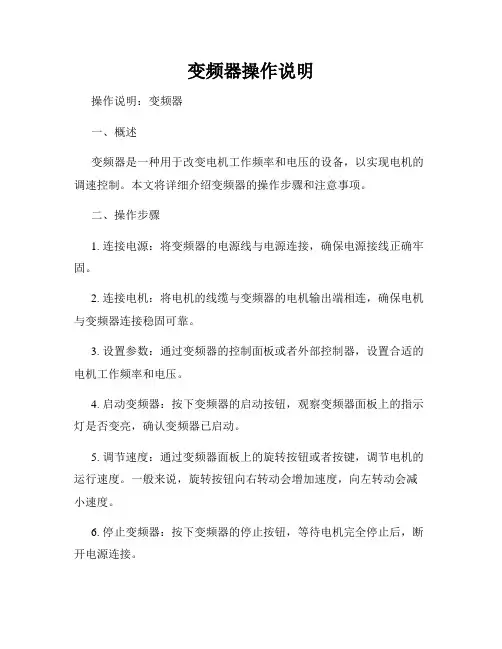

变频器操作说明
变频器操作说明操作说明：变频器一、概述变频器是一种用于改变电机工作频率和电压的设备，以实现电机的调速控制。
本文将详细介绍变频器的操作步骤和注意事项。
二、操作步骤1. 连接电源：将变频器的电源线与电源连接，确保电源接线正确牢固。
2. 连接电机：将电机的线缆与变频器的电机输出端相连，确保电机与变频器连接稳固可靠。
3. 设置参数：通过变频器的控制面板或者外部控制器，设置合适的电机工作频率和电压。
4. 启动变频器：按下变频器的启动按钮，观察变频器面板上的指示灯是否变亮，确认变频器已启动。
5. 调节速度：通过变频器面板上的旋转按钮或者按键，调节电机的运行速度。
一般来说，旋转按钮向右转动会增加速度，向左转动会减小速度。
6. 停止变频器：按下变频器的停止按钮，等待电机完全停止后，断开电源连接。
三、注意事项1. 安全操作：在使用变频器时，确保已按照电器安全规范进行安装和接线。
在操作变频器过程中，避免触摸带电部件，以免发生电击事故。
2. 工作环境：变频器应放置在通风良好、干燥无尘的环境中，避免暴露于高温、潮湿或有腐蚀性气体的场所。
3. 参数设置：根据实际需求，正确设置变频器的参数。
不同的工作负载和运行环境需要调整不同的参数，以达到最佳运行效果。
4. 过载保护：如果变频器负载过大或出现故障，变频器会通过内置的过载保护功能自动停止工作，避免损坏设备和危险事故的发生。
5. 维护保养：定期检查变频器的散热器是否清洁，如有灰尘应及时清理。
同时，注意防护装置是否完好，必要时进行维修和更换。
四、应用范围变频器广泛应用于工业生产中的电机控制系统，特别是对于需要频繁调速的设备，如电梯、风机、水泵等。
通过灵活的调速控制，可以提高设备的运行效率和能源利用率，降低设备维护成本。
五、总结本文介绍了变频器的操作步骤和注意事项，希望能够帮助读者正确、安全地使用变频器。
在操作过程中，务必遵循相关的操作规范和安全要求，以确保设备的正常运行和人身安全。

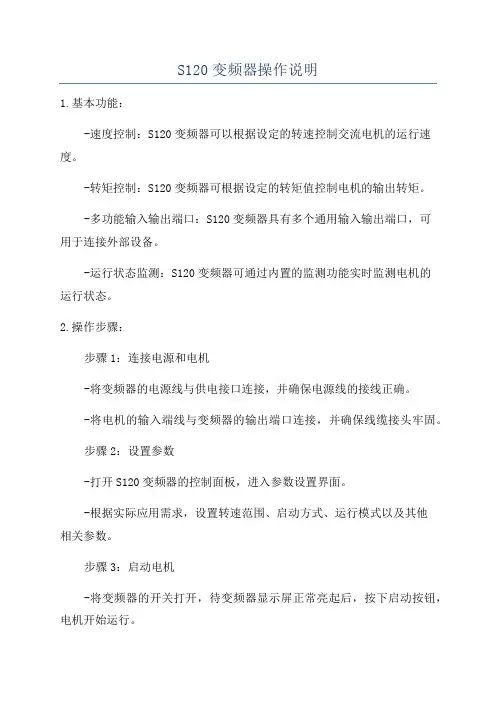

S120变频器操作说明
S120变频器操作说明
1.基本功能：
-速度控制：S120变频器可以根据设定的转速控制交流电机的运行速度。
-转矩控制：S120变频器可根据设定的转矩值控制电机的输出转矩。
-多功能输入输出端口：S120变频器具有多个通用输入输出端口，可
用于连接外部设备。
-运行状态监测：S120变频器可通过内置的监测功能实时监测电机的
运行状态。
2.操作步骤：
步骤1：连接电源和电机
-将变频器的电源线与供电接口连接，并确保电源线的接线正确。
-将电机的输入端线与变频器的输出端口连接，并确保线缆接头牢固。
步骤2：设置参数
-打开S120变频器的控制面板，进入参数设置界面。
-根据实际应用需求，设置转速范围、启动方式、运行模式以及其他
相关参数。
步骤3：启动电机
-将变频器的开关打开，待变频器显示屏正常亮起后，按下启动按钮，电机开始运行。
-可通过面板上的转速控制按钮或者旋钮调节电机的转速。
步骤4：监测运行状态
-可通过变频器的显示屏实时监测电机的运行状态，包括转速、电流、转矩等参数。
-如发现异常情况，可通过变频器的报警功能进行故障排查。
3.注意事项：
-在使用S120变频器之前，请确保已经详细了解变频器的技术规格和
操作说明。
-在安装和连接电源时，务必断开电源，以免发生电击事故。
-对于较高功率的电机，请使用适当的散热装置，以防止过热现象发生。
-变频器应安装在通风良好、无腐蚀、无明火的环境中，避免水分、
尘土等物质进入变频器内部。
总结：。
变频器控制面板操作
变频器控制面板操作1）变频器手动调节的操作步骤（如果调节不正常就恢复出厂设置P0010=30、P0970=1）。
（1）在显示屏是0.00HZ时（如不是请多按几下Fn就行），长按Fn 至显示r0000 （如果r0000不稳定或者出现0.00HZ等其他情况再按一下P就行）。
（2）通过调节至P0003, 按P，调为2（一般情况我们用这个等级就行了，详细看说明书）再按P保存。
（3）通过调节至P0004，按P ,调为0.，再按P保存（4）通过调节至P0010，按P，调为1（表示对电机的参数可以进行设置），再按P保存（5）通过调节至P0100，按P，调为0（表示选择工作地方，0代表用50HZ，kw，1代表60HZ，hp，2代表60HZ,kw），再按P保存。
（6）通过调节分别至P0304（电动机的额定电压V），P0305(额定电流A)，P0307（额定功率kw），P0310(额定频率Hz)，P0311（额定速度rmp）按P，根据铭牌填。
（7）通过调节至P0700，按P，调为1，再按P保存。
（8）通过调节至P1000，按P，调为1，再按P保存。
（9）通过调节至P1080，按P，默认0，再按P保存。
（10至P1082，按P，默认50，再按P保存。
（11至P1120，按P，调为10，再按P保存。
（12）通过调节至P1121，按P，调为10，再按P保存。
（13至P3900，按P，调为1，再按P保存。
这时候会出现P---- 表示在处理。
然后再长按Fn，等屏幕变化，屏幕变换后再按三下Fn就回到0.00HZ调整完毕。
注：想要手动调节频率在变频器按下后,长按Fn，出现r0000，再按下P，再通过就可以实现变频了。
2）变频器自动调节的操作步骤（1）在显示屏是0.00HZ时（如不是请多按几下Fn就行），长按Fn 至显示r0000 （如果r0000不稳定或者是出现0.00HZ等其他情况再按一下P就行）。
（2）通过调节至P0010，保证它的值为0（3）通过调节至P0700，按P，调为2，再按P保存。
变频器操作说明和主要参数
变频器操作说明和主要参数一、变频器操作说明1.变频器是一种用于调节电机转速的设备，通过改变电源频率，调节电机转速并控制电机的运行方式。
2.变频器的操作面板通常包括显示屏、按键和旋转编码器等，通过操作面板可以实现对变频器的参数设置、电机启停控制以及运行状态的监测等功能。
3.首先，接通电源并确保电机与变频器的连接正确，然后按下启动按钮，变频器将开始运行。
4.通过操作面板的旋转编码器或按键，可以设置变频器的工作方式、转速范围、加速时间、减速时间等参数。
5.在运行过程中，可以通过操作面板的显示屏实时监测电机的转速、电流、温度等参数，以及变频器的运行状态。
6.如果需要停止电机运行，可以通过操作面板的停止按钮实现紧急停止，或者通过设置变频器的停机时间来实现定时停止。
二、变频器主要参数1.输入电源：变频器的输入电源通常为交流电，常见的输入电压为220V、380V等。
输入电源的频率通常为50Hz或60Hz。
2.输出电压：变频器的输出电压是控制电机转速的主要手段，通过改变输出电压的频率和大小，可以调节电机的转速。
输出电压通常为0-输入电压范围内可调。
3.频率范围：变频器的频率范围是指输出电压的变化范围，通常为0-输出电压范围内可调。
不同的变频器具有不同的频率范围，根据电机的要求选择合适的变频器。
4.过载能力：变频器的过载能力是指在一定时间内，可以承受的额定负载电流的倍数。
通常以%表示，例如150%。
5.加速时间和减速时间：变频器的加速时间和减速时间是指电机从启动到达额定转速所需的时间。
加速时间和减速时间的设定可以根据实际情况进行调整。
6.控制方式：变频器的控制方式通常有电压控制、电流控制和速度控制等。
可以根据电机的要求选择合适的控制方式。
7.过温保护：变频器通常具有过温保护功能，当电机运行过程中温度过高时，变频器会发出警报并停止电机运行，保护电机不受损坏。
8.故障诊断：变频器通常具有故障诊断功能，可以通过显示屏或指示灯显示故障代码，并提供相应的解决方案。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2020年4月9日星期四
返回目录
返回第一张
上一张幻灯片 下一张幻灯片
第8 章
图8-23 MM440变返回目录
返回第一张
上一张幻灯片 下一张幻灯片
第8 章
命令参数组（CDS）由参数P0810和P0811作为切换命令源来选择 三组中的一组参数，驱动参数组（DDS）由参数P0820和P0821作为切 换命令源来选择三组中的一组参数。参数值切换真值表如表8-12所示。
第8 章
2020年4月9日星期四
返回目录
返回第一张
上一张幻灯片 下一张幻灯片
8.2.4 MM440变频器的可选件
1．各种独立的可选件 (1) 基本操作板(BOP)和 高级操作板(AOP) 。
第8 章
(2) PROFIBUS模块 (3) PC至变频器的连接件 (4) PC至AOP的连接件 (5) 柜门上安装BOP/AOP的组合件 (6) 柜门上安装AOP的组合件
2020年4月9日星期四
返回目录
返回第一张
上一张幻灯片 下一张幻灯片
第8 章
8.2.5 MM440变频器的参数介绍
1． MM440变频器的参数结构
MM440有两种参数类型：以字母P开头的参数为用户可修改的参数；
以字母r开头的参数表示本参数为只读参数。
所有参数分成命令参数组（CDS），以及与电机、负载相关的驱动
2020年4月9日星期四
返回目录
返回第一张
上一张幻灯片 下一张幻灯片
第8 章
2020年4月9日星期四
返回目录
返回第一张
上一张幻灯片 下一张幻灯片
8.2.2 MM440变频器的电路结构
第8 章
2020年4月9日星期四
返回目录
返回第一张
上一张幻灯片 下一张幻灯片
8.2.3 MM440变频器的电气安装
2020/4/9
返回目录
返回第一张
上一张幻灯片 下一张幻灯片
第8 章
2020年4月9日星期四
返回目录
返回第一张
上一张幻灯片 下一张幻灯片
第8 章
8.2.1 MM440变频器概述
MICROMASTER 440（简称MM440）变频器是一种具有广泛用途 的多功能标准变频器，它采用高性能的矢量控制技术，提供低速高转矩 输出并具有良好的动态特性，同时具备超强的过载能力，可适用于多种 应用场合。MM440变频器是用于控制三相交流电动机速度的变频器系列， 本系列有多种型号供用户选用，恒定转矩(CT)控制方式额定功率范围从 120W~200kW，可变转矩(VT)控制方式可达到250kW。
2020年4月9日星期四
返回目录
返回第一张
上一张幻灯片 下一张幻灯片
第8 章
12）快速电流限制（FCL），防止运行中不应有的跳闸；
13）有直流制动和复合制动方式提高制动性能；
14）过载能力为200％额定负载电流，持续时间3秒和150％额定负载电 流，持续时间60秒；
15）过电压、欠电压保护； 16）变频器、电机过热保护； 17）接地故障保护，短路保护； 18）闭锁电机保护，防止失速保护； 19）采用PIN编号实现参数连锁。
(7) 调试工具“Starter”和“Drive Monitor”软件
2020年4月9日星期四
返回目录
返回第一张
上一张幻灯片 下一张幻灯片
第8 章
2．各种附属的可选件 (1) EMC滤波器 包括各种A级EMC滤波器和B级EMC滤波器。 (2) 线路换流电抗器模块 (3) 输出电抗器 (4) 密封盖板
参数组（DDS）两大类。每个参数组又分为三组。
默认状态下使用的当前参数组是第0组参数，即CDS0和DDS0。
例如，P1000的第0组参数，在BOP上显示为
，书本中常
写作P1000.0、P1000[0]、或者P1000in000等形式。本书中为了一致，均
以P1000[0]的形式表示P1000的第0组参数。
2020年4月9日星期四
返回目录
返回第一张
上一张幻灯片 下一张幻灯片
第8 章
MM440变频器具有以下控制和保护功能： 1） 线性U/f控制，平方U/f控制，可编程多点设定U/f控制，无传感器磁 通电流矢量控制，闭环矢量控制，闭环转矩控制，节能控制模式； 2）标准参数结构，标准调试软件； 3）数字量输入6个，模拟量输入2个，模拟量输出2个，继电器输出3个； 4）独立I/O端子板，方便维护； 5）采用BiCo技术，实现I/O端口自由连接； 6）内置PID控制器，参数自整定； 7）集成RS485通讯接口，可选PROFIBUS-DP/Device-Net通讯模块； 8）具有15个固定频率，4个跳转频率，可编程； 9）可实现主/从控制及力矩控制方式； 10）在断电或故障时具有"自动再起动"功能； 11）灵活的斜坡函数发生器，带有起始段和结束段的平滑特性；
表8-12 参数值切换真值表
2020年4月9日星期四
返回目录
返回第一张
上一张幻灯片 下一张幻灯片
第8 章
2．用户访问级P0003和参数过滤器P0004 （1）用户访问级P0003 参数P0003用于定义用户访问参数组的等级，对于大多数简单的
运用对象，采用缺省设定值（标准模式）就可以满足要求了。 参数P0003可能的设定值如下： P0003=0用户定义的参数表； P0003=1标准级：可以访问最经常使用的参数； P0003=2扩展级；允许扩展访问参数的范围； P0003=3专家级：只供专家使用； P0003=4维修级：只供授权的维修人员使用，具有密码保护。
第8 章
第8章 通用变频器的操作与控制
8.1 台达VFD-M系列变频器的操作与控制 8.2 西门子MM440变频器的操作与控制
2020/4/9
返回目录
返回第一张
上一张幻灯片 下一张幻灯片
第8 章
8.2 西门子MM440变频器的操作与控制
西门子自动化与驱动集团(A&D)是德国西门子股份公司中最大的集团 之一。西门子自动化与驱动集团的自动化产品涉及工业自动化、运动控制系 统、工业传动、低压开关柜、电气安装工程、过程仪表及分析仪表、软件系 统等领域。西门子通用变频器产品包括标准变频器和大型变频器。
