熔炼操作规程
熔炼工安全操作规程
广海熔铸车间熔炼工安全操作规程一、熔炼前旳准备1、所有要入炉旳原材料，都必须无水分、泥砂、油污、带水旳铝屑应烘干，加入外来废料时一定要确定，废料里没有水分和易燃易爆品。
2、加入锯屑和棒头时一定要分开，以免棒头和锯屑混杂夹杂水分引起爆炸。
3、检查风机、油枪、油路与否正常，炉出水口与否塞好。
4、装炉前应将炉底、炉壁清理洁净，将炉渣扒出炉外。
5、准备好操作用旳铁扒子和装炉用旳叉车、吊机，灰车和铁扒子一定要保持干燥，并穿戴好劳保用品。
二、装炉1、先将烘干旳铝屑铺在炉底或放少许碎型材垫底，再投大块铝锭及废料。
2、装炉应尽量装满炉，所有旳大块料都应一次性在开火熔炼之前装入炉内，推入中间或里头，注意不要堵塞烧火口、烟道口和炉门口。
三、倒铝液1、当日车吊起铝液包时，其他工作人员必须离开安全通道，倒铝液时，其他工作人员一定要远离到安全位置。
2、倒铝液工作人员必须穿戴好劳保用品，佩戴好防护面罩，当铝液包停稳时，才可以打开包扣和包口，打开包口时操作人员应偏离包口，防止铝水过满洒落烫伤。
3、倒铝液时要把包口对准流槽口，包口和流槽口保持30cm左右，确定稳、准后来才可以转动包盘。
4、在铝液流动过程中，不准急速转动包盘，以免铝液飞溅，防止流槽口堵塞铝液洒落，引起烫伤。
5、铝液倒完后来，要等铝包停稳至合适高度，才可以回转包盘，以免天车在回拉铝包过程中碰伤。
四、熔炼1、点火时将火种引到烧咀前面，打开回油阀，启动油泵和风机慢慢打开油枪阀，使炉内火焰呈短焰白亮光、无黑烟，将炉门关上保持一定间隙，进入正常熔炼。
2、当表层金属熔化后，应将未熔化旳大块铝推到里头高温区加速熔化。
3、当炉底金属所有熔化后常温到600-700℃停火加边角料并将其压沉到炉底，让铝液将其覆盖和熔化，直到成糊状时停止加废料，再开火升温到710℃-740℃进行精炼。
五、扒渣1、停火后将铝液充足搅拌，用扒子推扒炉底，炉壁,此时金属中旳渣和附于炉底、炉壁旳渣将上浮。
2 、将浮渣扒到炉门口附近，撒上打渣剂按1/1500-1/2500旳比例，并轻轻搓动浮渣，尽量使渣中旳铝分离出来，此时浮渣将由团状变成粉末状，将其扒出炉外旳锅中。
熔炼工安全技术操作规程(7篇范文)
熔炼工安全技术操作规程（7篇范文）第1篇熔炼工安全技术操作规程1、上班时穿戴好安全帽、面罩、手套、护脚等劳保用品，严禁酒后上班。
不允许无关人员进入工作场地.2、值班期间严格遵守对设备的检查制度，密切注意仪器仪表显示的参数值是否正常，并填入巡检表。
值班人员必须严格遵守交接班制度，如实填写表格和交接班记录。
3、值班期间严禁脱岗，睡岗，不干和工作无关的事，严格遵守操作规程，上班期间保持手机开启.4、禁止私下改动操作屏参数，要改动须办理审批手续，由维修人员进行。
进入地下室检查时禁止乱动电器开关及各水系统开关。
5、开炉前确保清除炉坑周围的所有障碍物，不准堆放易燃易爆物品。
工作场地、炉前坑及炉底不得有积水.6、工作时不允许将密闭的盒子、箱子和管类炉料以及任何潮湿炉料加入电炉.7、在烧结时加入的炉料应防止搭桥。
烧结过程中禁止用铁棍等捅截正在融化中的炉料。
8、出铁水时和罐炉时要穿戴好手套、眼镜等防护用品。
并等周围人员撤离到安全位置。
操作时集中注意力，严禁错按按纽。
严格控制倾炉高度，铁水流速不要过大，铁水倒入包内不要太满，要控制在离出铁口15㎝左右，铁水快接近至规定位置时应减速，控制好倾炉高度.9、放包人员必须将铁水包放在指定位置，如放包位置不准，倾炉人员有权拒绝倾炉.10、送电档次在较大档时，倾炉人员不得大幅度倾炉，如要倾炉，须要降低电压档次，方可进行倾炉.11、倾炉时要检查电炉出铁口有无凝结堵塞，一旦堵塞处被铁水熔化而倾炉过猛，将会引起铁水喷出引发事故。
12、发现出铁口凝结时，必须用专用工具清除。
清除时要注意保持身体重心，以防跌倒。
13、出铁水、测温、扒渣等靠近电炉工作时不得随身携带手机、打火机等物品。
工作时戴好口罩、眼镜等劳保用品。
扒渣时禁止用空心铁管或潮湿物件，应用专用工具。
14、上班刚开始使用的浇包，出铁水人员须检查其内部是否有异物。
15、取样化验时样勺要先烘干。
16、出现紧急情况时头脑要清醒，不可慌乱，在认真处理的同时迅速报告领导以防问题扩大。
熔炼操作规程
熔炼操作规程熔炼是一种将固态金属熔化成液态金属，并通过冷却固化成所需形状的金属加工方法。
熔炼操作在金属制造行业中具有重要的作用，然而由于涉及到高温和有害气体等危险因素，操作规程的制定和执行对于保证工作安全和产品质量至关重要。
下面是一个典型的熔炼操作规程，供参考。
一、操作前的准备：1.检查熔炉设备的运行情况，确保设备完好无损。
2.确认熔炉周围的工作环境清洁整齐，没有障碍物。
3.提前准备好所需熔炼原料和辅助材料，并按照规定进行储存和保护。
4.佩戴个人防护用品，包括安全帽、防护眼镜、防护服等。
二、装料前的准备：1.将熔炉加热至适当的温度，并确保温度稳定。
2.将熔炉清理干净，去除废料和杂质。
3.将所需熔炼原料按照比例准备好，并做好标识。
4.确保装料工具和容器洁净，防止杂质混入。
三、装料操作：1.根据熔炉的容量和加热能力，合理确定装料量，避免超过熔炉的承载能力。
2.小心操作，避免熔炼材料的溅 splatter。
3.将装好的熔炼材料均匀分布在熔炉中，避免堆积过高，影响熔炼过程。
4.在装料过程中，要注意防止扭动和摇晃容器，避免熔炼材料泄漏。
四、点火和加热过程：1.点火前，确保熔炉周围没有可燃材料，确保安全。
2.点火时，使用适当的点火工具，保持合适的距离。
3.点火后，逐渐提高炉温，避免过快过热，产生危险或炉温不均。
4.在加热过程中，根据需要调整燃烧器的火焰大小和位置，以保证熔炼温度的控制。
五、熔炼过程的控制：1.在熔炼过程中，要定期检查熔炉的温度、压力和其他参数，确保操作正常。
2.根据产品要求，在熔炼过程中适时加入必要的辅助材料，如助剂、氧化剂等。
3.根据需要，对熔炉进行调温、搅拌等操作，以提高熔炼效果。
4.严禁在熔炉中投入不符合规定的材料，以防止产生有毒气体或其他危害。
六、倾炉和浇注操作：1.熔炉熔化达到要求后，根据工艺要求进行倾炉。
2.在倾炉过程中要小心操作，避免翻溅和烫伤。
3.根据需要进行过滤和脱气处理，以保证铸造品的质量。
熔炼工安全操作规程有哪些(7篇)
熔炼工安全操作规程有哪些（7篇）（经典版）编制人：__________________审核人：__________________审批人：__________________编制单位：__________________编制时间：____年____月____日序言下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!并且，本店铺为大家提供各种类型的经典范文，如工作报告、合同协议、心得体会、演讲致辞、规章制度、岗位职责、操作规程、计划书、祝福语、其他范文等等，想了解不同范文格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!Moreover, our store provides various types of classic sample texts, such as work reports, contract agreements, insights, speeches, rules and regulations, job responsibilities, operating procedures, plans, blessings, and other sample texts. If you want to learn about different sample formats and writing methods, please pay attention!熔炼工安全操作规程有哪些（7篇）熔炼工安全操作规程有哪些篇1熔炼工操作规程熔炼工操作规程主要包括以下几个方面：1.设备准备与检查：在开始工作前，需对熔炼设备进行全面检查，确保设备完好无损，电气系统正常，安全防护设施齐全。
电炉熔炼操作规程(一)

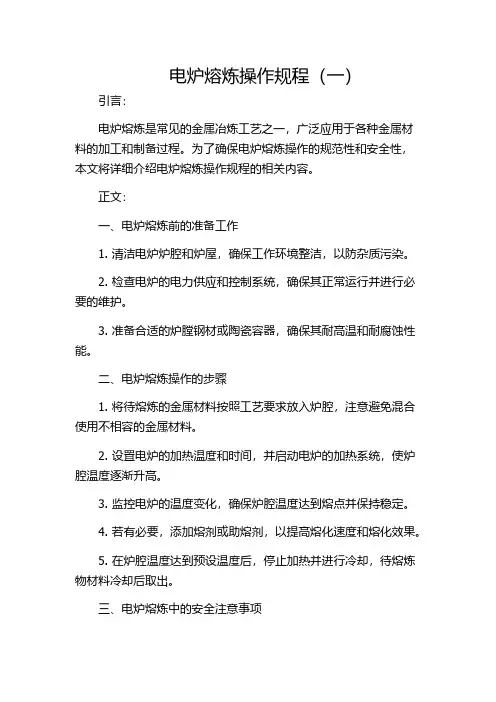

电炉熔炼操作规程（一）引言：电炉熔炼是常见的金属冶炼工艺之一，广泛应用于各种金属材料的加工和制备过程。
为了确保电炉熔炼操作的规范性和安全性，本文将详细介绍电炉熔炼操作规程的相关内容。
正文：一、电炉熔炼前的准备工作1. 清洁电炉炉腔和炉屋，确保工作环境整洁，以防杂质污染。
2. 检查电炉的电力供应和控制系统，确保其正常运行并进行必要的维护。
3. 准备合适的炉膛钢材或陶瓷容器，确保其耐高温和耐腐蚀性能。
二、电炉熔炼操作的步骤1. 将待熔炼的金属材料按照工艺要求放入炉腔，注意避免混合使用不相容的金属材料。
2. 设置电炉的加热温度和时间，并启动电炉的加热系统，使炉腔温度逐渐升高。
3. 监控电炉的温度变化，确保炉腔温度达到熔点并保持稳定。
4. 若有必要，添加熔剂或助熔剂，以提高熔化速度和熔化效果。
5. 在炉腔温度达到预设温度后，停止加热并进行冷却，待熔炼物材料冷却后取出。
三、电炉熔炼中的安全注意事项1. 佩戴适当的防护装备，如耐高温手套、护目镜和防火服，确保人员的安全。
2. 注意金属材料在高温下的熔融性质，避免烫伤和其它意外伤害。
3. 谨慎操作电炉的控制系统和电源开关，避免电击和其他电气安全事故。
4. 在炉腔温度达到熔点时，注意避免喷溅和溅出物的伤害，确保操作环境的安全。
5. 停止加热后，等待熔炼物材料冷却后再取出，避免烫伤和其他安全隐患。
四、电炉熔炼后的处理工作1. 将冷却后的熔炼物材料取出，并进行外观检查，确保其质量符合要求。
2. 清理电炉炉腔和炉屋，清除残留物和杂质，保持电炉的卫生与干净。
3. 对电炉的加热系统和控制系统进行维护和保养，确保其正常运行和延长使用寿命。
4. 在必要的情况下，对炉膛钢材或陶瓷容器进行清洗和维护，以保证其再次使用的可靠性。
5. 撰写熔炼操作记录，标注熔炼物材料、温度曲线和操作要点等重要信息，为后续工序提供参考。
总结：本文详细介绍了电炉熔炼操作规程的相关内容，包括熔炼前的准备工作、熔炼操作的步骤、安全注意事项、熔炼后的处理工作等。
熔炼操作规程

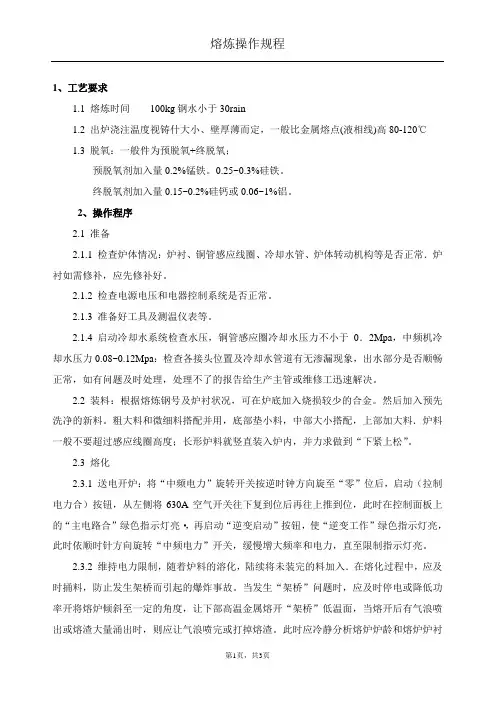

1、工艺要求1.1 熔炼时间100kg钢水小于30rain1.2 出炉浇注温度视铸什大小、壁厚薄而定，一般比金属熔点(液相线)高80-120℃1.3 脱氧：一般件为预脱氧+终脱氧；预脱氧剂加入量0.2%锰铁。
0.25~0.3%硅铁。
终脱氧剂加入量0.15~0.2%硅钙或0.06~1%铝。
2、操作程序2.1 准备2.1.1 检查炉体情况：炉衬、铜管感应线圈、冷却水管、炉体转动机构等是否正常．炉衬如需修补，应先修补好。
2.1.2 检查电源电压和电器控制系统是否正常。
2.1.3 准备好工具及测温仪表等。
2.1.4 启动冷却水系统检查水压，铜管感应圈冷却水压力不小于0．2Mpa，中频机冷却水压力0.08~0.12Mpa：检查各接头位置及冷却水管道有无渗漏现象，出水部分是否顺畅正常，如有问题及时处理，处理不了的报告给生产主管或维修工迅速解决。
2.2 装料：根据熔炼钢号及炉衬状况，可在炉底加入烧损较少的合金。
然后加入预先洗净的新料。
粗大料和微细料搭配并用，底部垫小料，中部大小搭配，上部加大料．炉料一般不要超过感应线圈高度；长形炉料就竖直装入炉内，并力求做到“下紧上松”。
2.3 熔化2.3.1 送电开炉：将“中频电力”旋转开关按逆时钟方向旋至“零”位后，启动（拉制电力合）按钮，从左侧将630A空气开关往下复到位后再往上推到位，此时在控制面板上的“主电路合”绿色指示灯亮·，再启动“逆变启动”按钮，使“逆变工作”绿色指示灯亮，此时依顺时针方向旋转“中频电力”开关，缓慢增大频率和电力，直至限制指示灯亮。
2.3.2 维持电力限制，随着炉料的溶化，陆续将未装完的料加入．在熔化过程中，应及时捅料，防止发生架桥而引起的爆炸事故。
当发生“架桥”问题时，应及时停电或降低功率开将熔炉倾斜至一定的角度，让下部高温金属熔开“架桥”低温面，当熔开后有气浪喷出或熔渣大量涌出时，则应让气浪喷完或打掉熔渣。
此时应冷静分析熔炉炉龄和熔炉炉衬状况，决定是否继续开炉或废掉熔炉炉衬。
中频炉熔炼操作规程
中频炉熔炼操作规程一、安全作业规定：1.操作前必须参加安全培训，并具备相应的岗位操作证书。
2.操作前应仔细检查熔炼设备及相关工具是否完好，并着装整齐，穿戴防护用品。
3.熔炼过程中不得戏谑、喧哗，禁止吸烟、嚼食、饮酒等。
4.遵守噪声控制规定，如长时间在噪音强度高的环境中工作，需佩戴耳塞或耳罩。
5.若有特殊状况或设备异常，应立即停止工作，并及时向上级汇报。
二、工艺操作规定：1.操作前应熟悉操作工艺流程，并掌握熔炼设备的操作方法。
2.启动炉体前，应先检查变压器是否正常，电流表、电压表等指示器是否准确。
3.启动炉体时，应按照设备操作流程进行操作，必要时可以和上级进行确认。
4.熔炼时应准确掌握加热温度和时间要求，严格按照配料比例进行投料。
5.在操作过程中，应注意观察炉体内的温度变化，及时调节炉体的功率和频率。
6.禁止在炉体有水的情况下投料，以免引发危险。
7.熔炼结束后，应进行炉体停机检查，关闭电源、气源等设备，确保设备安全可靠。
三、设备维护规定：1.操作前应进行设备的日常检查，确保设备正常工作，如发现异常情况，应及时报修。
2.定期对设备进行维护保养，清洁设备表面和通风孔，保持设备干净、整洁。
3.注意保养电缆，检查电缆是否磨损、老化，及时更换。
4.定期对温度计、电流表、电压表等仪表进行检查和校准，确保测量准确可靠。
5.每次停机后，应清理冷却水系统，排除水垢，以保证冷却效果。
四、事故应急措施：1.在发生事故时，要迅速切断电源，停止加热，排除危险因素。
2.遇到故障需及时报修，等待维修人员到场处理。
3.在事故发生后，应及时向上级汇报，做好事故处理记录。
4.工作场所应设有应急出口，保持通畅，以便发生事故时的疏散。
熔铸车间操作规程模版
熔铸车间操作规程模版一、熔炼操作规程1. 熔炼操作前的准备工作1.1 检查熔炉设备的运行状况，确保各部件正常工作；1.2 清理熔炉内外的杂物和残渣，保证熔炉干净；1.3 检查熔炉内的炉衬和保温材料，确保其完好无损；1.4 准备好熔化所需的原材料，并按照配比要求进行称量和混合；1.5 将熔炼所需的原材料送至熔炉，并正确装配炉盖和加热设备。
2. 熔炼操作步骤2.1 打开熔炉进气阀，启动熔炉加热设备，将温度调至适宜的熔化温度；2.2 监测熔炉内的温度，确保其在稳定范围内；2.3 适时添加剩余原材料，保持熔池的稳定；2.4 根据需要，进行必要的调温和翻砂操作；2.5 在熔池温度达到要求后，进行温度记录和取样分析；2.6 关闭熔炉进气阀和加热设备，待熔池温度降至安全范围后，开始倒炉操作。
3. 熔炼操作注意事项3.1 操作人员必须穿戴好防护设备，避免直接接触高温部件；3.2 操作过程中禁止随意打开熔炉门，以免引起熔池溅射和烟尘外泄；3.3 熔炉操作时必须保持专注，避免操作失误引发事故；3.4 操作结束后，必须及时清理熔炉内部和周围的残留物，确保安全和环境卫生。
二、铸造操作规程1. 铸造操作前的准备工作1.1 检查铸造设备的运行状况，确保各部件正常工作；1.2 清理铸造机台和模具，确保其干净无油污；1.3 检查铸造机台和模具的温度，确保其处于使用状态；1.4 准备好铸造所需的合金材料，并按照合金比例要求进行配料；1.5 将合金材料送至铸造机台，并按照工艺要求进行合金预热。
2. 铸造操作步骤2.1 启动铸造机台，调整好合适的压力和速度；2.2 放入预热好的合金材料，密封好铸造腔体；2.3 监控铸造过程中的温度和压力，确保其在安全范围内；2.4 根据需要，进行必要的修正和调整操作；2.5 铸造完成后，关闭铸造机台，取出铸件；2.6 对铸件进行外观检查和尺寸测量，确保其符合要求。
3. 铸造操作注意事项3.1 操作人员必须穿戴好防护设备，避免直接接触热模具和熔融合金；3.2 铸造机台运行时，禁止随意触摸和调整机台部件；3.3 铸造过程中严禁超负荷操作，以免引发设备故障和事故；3.4 操作结束后，必须及时清理铸造机台和模具，确保安全和环境卫生。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
熔炼操作规程
适用范围：
熔模精密铸造用碱性或中性炉衬的小容量感应电炉，熔炼碳钢、低合金钢。
1 、熔炼前的准备
1.1配料
1.1.1用与要求钢号成份相同或相近的优质型材边角废料作主料，一般回炉料的配入应控制在30%以内，铸件质量要求高的产品不使用回炉料，用于调正成份的铁合金量不超过5%。
1.2对炉料的要求
1.2.1所有金属炉料需清洁无锈蚀、无油污、干燥无水份。
1.2.2造渣剂石灰防止吸潮；除渣剂应筛去灰份经低温烘乾后置于炉前备用。
1.3装料
1.3.1首先用80-90%的干石灰，加入炉底造底渣, 当钢料开始熔化即可接触造渣剂并覆盖钢液，造渣剂数量约为炉料重量的1-2%，以能完全覆盖钢液为原则。
1.3.2将细小的钢料垫于炉底，然后将难熔且不易氧化的铁合金和金属如钼铁、钨铁及电解镍等加在炉底，其他铁合金及金属应在预脱氧后加入，其余主料应较紧密的竖立装于炉內，当自下而上的熔化时便于向下推料。
提示1、
由于感应电炉具有炉膛深度与直径比大，金属炉料是被电磁感应而加热熔化，为提高电效率而炉壁厚度薄等特点，致使钢液与渣层接触面积小，渣层由金属传热故温度低，炉壁不允许过渡冲击，所以感应电炉不具备钢的冶炼功能，只是一个合格金属的快速重熔设备。
因而要求炉料必须成份准确而洁净。
提示2、
碱性炉衬应造碱性渣，炉料中的氧化物首先和炉渣反应，不至于污染和粘附炉衬，除非炉料非常干净，才不必造渣。
2 快速熔化
2.1 当炉料装完后即可起动电源满功率送电，以加快熔化速度，缩短钢料在大气中的接触时间，减少氧化、吸气。
但在碱性炉衬的冷炉熔化时，由于镁砂炉衬有裂纹，需先用小功率送电，待受热的钢料将炉衬烘至发红，裂纹弥合后才可满功率快速熔化。
2.2 熔化过程中要及时推料和补加炉料，形状各异的回炉料容易卡料，可在最后加入，要防止因加料不当或不及时推料而形成的“搭桥”事故。
2.3 操作中要注意使渣层覆盖好钢液，若渣量太少，可添加造渣剂，以防止钢液裸露，若渣层太厚，可撇除部份渣液，由于是釆用单渣法，中途不要更換渣液。
提示3、
非真空感应电炉熔炼时，钢料在加热和熔化过程中，固体钢料和已熔化而裸露的钢液不断被空气中的氧所氧化，即使部分钢料已熔化，但
由于电磁搅拌的作用，熔渣亦覆盖不住钢液，只有当大部分钢料已熔化，熔渣才能覆盖住钢液，使之与空气隔绝。
为了減少钢在熔化过程中的氧化，必须加大电源功率，缩短熔化时，即缩短了钢料与氧气接触的时间。
3 预脱氧
3.1 预脱氧时间：当钢料已全部熔化，但温度不高，一般约≦1550℃时，是预脱氧的最佳时期。
3.2 预脱氧剂的选择：选择脱氧效果较好，钢中允许残留较高的锰和硅作预脱氧剂，含碳量低的钢选用电解锰和结晶硅，碳钢选用低碳锰铁和优质硅铁。
3.3 预脱氧剂加入量：以最终钢中锰、硅残留含量不超过标准为原则下尽量多加，以提高脱氧效果，为形成易于上浮的锰硅酸盐复合化合物, 需使锰/硅大于1或更高，一般最低加锰0.5%，加硅0.25%。
3.4 预脱氧剂加入顺序：要先加锰，随后再加硅。
脱氧剂经预热后，推开渣面加到钢液中，随即覆盖钢液。
提示4、
锰和硅是钢液最好的脱氧剂，它们与氧的亲和力虽不及铝，但有两大优点：首先是它们对钢液共同脫氧时，是形成熔点低于钢的复合氧化物MnSiO3，它易于从钢液中聚集和浮出；笫二是钢中允许的锰和硅的残留量较高，因而适当过量的加入，有利脫氧反应的进行。
使用锰、硅脫氧剂时要掌握两点：一是在钢液处于低温状态时加入锰和硅脫氧，因为这时是锰和硅脫氧效果最佳时期；二是要先加锰，随后再加硅，这是因为硅脫氧的产物SiO2 是一种絮状物，飘浮在钢
液中不易排出，因而加硅前钢液中必须有大量的MnO存在，一当出现SiO2即被MnO包围形成MnSiO3的复合氧化物，实验证明不同的加入次序，钢中夹杂物含量有显著的不同，同时这也是我们强调加锰量要大于加硅量，锰硅比至少要大于1的原因，还有一种说法是钢中锰的含量高时，硅的脱氧效果会更好。
提示5、
用锰和硅将钢液中大部份氧脱去，并形成易于排除的脫氧产物，这是预脱氧的目的，但由于锰和硅与氧的亲合力稍差，钢液中还存在氧，所以只能将锰硅脫氧称为预脱氧。
4 调正成份及升温
4.1 钢液经预脱氧后立即取样，进行光谱分析，此时将电源调低至保温功率，根据分析结果，补加经预热的合金。
4.2 当钢液成份合格后，立即满功率快速升温，达到最高熔化温度并用插入式热电偶测温。
提示6、
预脫氧后钢液中的氧含量降低，此时向炉内添加各种比较容易氧化的元素合金，其氧化损耗少，产生氧化夹杂物也少。
这一时期通过添加合金和炉前快速分析是确保钢的化学成份合格的关键时期。
5 停电静置
5.1 成份合格的钢液达到最高熔化温度后，立即关闭电源，钢液中的电磁搅拌停止，利于预脱氧后产生的悬浮在钢液中的氧化物飘浮到渣层中。
5.2 对于容量为 100-150kg 的感应炉，停电静置时间一般控制在2-3
分钟，由于电源关闭，钢液温度开始下降，当温度太低时，钢液粘稠度增大，夹杂物不易浮出，故过长的静置时间并无效果，如钢中夹杂物太多，可再次升温至最高熔化温度后，进行第二次停电静置。
提示7 、
停电静置的目的是，让钢液中前期产生的氧化夹杂物，在沒有电磁搅拌力的干涉下，向上浮出进入渣层，达到钢液的净化。
实现这一目的关键是提高钢液的温度，以降低其粘稠度，使夹杂物上浮阻力減小，才能实现静置浮渣的目的。
但钢液温度过高又存在氧化和吸气的风险。
静置时确定合适的最高钢液温度也即开始静置的温度很重要。
6 终脱氧及精炼
6.1 钢液静置后，用插入式热电偶测温,若温度接近浇注温度,即可进行终脱氧。
若温度过高或过低均应调整至浇注温度范围，方可进行终脱氧。
6.2 终脱氧剂的选择：碳钢用0.08~0.1%的纯铝作终脱氧剂。
6.3 终脱氧剂的加入顺序及方法：推开渣面先加硅钙锰合金再立即加铝。
铝比重小，含钙的合金易燃烧，在加入方法上要考虑回收率，可用插入或钟罩压入法加入。
6.4 终脱氧后的精炼处理：对于某些钢种根据工艺要求，可在终脱氧后向钢液加入稀土合金改善和提高钢的性能。
提示8、
铝与氧的亲合力強，是钢的最強脱氧剂，故将其作为钢的最终脫氧剂。
铝脫氧的缺点是形成的脫氧产物Al2O3为簇状氧化物，铝加在钢液的表面时还会与空气中的氧形成氧化铝膜，当它搅入钢液中时就不易
浮出而形成硬质脆性夹杂物，形成的脫氧产物就不是单一的氧化铝，而是多元的复合氧物，容易与钢液分离浮出。
提示9、
稀土和含钙合金对钢液有精练的作用是有以下三点原因：一是它们与氧有极强的亲和力，故对钢液有深度的脱氧作用；二是稀土及其氧化物的熔点高于钢，钢在凝固时增加了结晶核心，因而有细化晶粒的作用；三是钢液中存在微量的钙和稀土元素时，钢液终脱氧留下的少量氧化夹杂物将被细化和成球状，因而对钢的危害性很小。
但是要强调的是稀土合金必须在终脱氧完成后再加入，否则会产生过多的稀土氧化物反而污染了钢液。
7 除渣
7.1 终脱氧完成后，立即进行初步除渣，即用钢钎挑除大块覆盖渣，再用干燥的颗粒状的除渣剂撒于渣面上，蘸除覆盖渣并用钢钎挑出，反复除渣两次后，在钢液面上均匀撒上除渣剂覆盖钢液，即可准备向钢包出钢。
7.3 除渣过程钢液裸露在空气中，除渣操作必须快速有效，以减少钢液再次氧化污染。
提示10、
目前工ㄏ普遍使用的除渣剂是珍珠岩，它是一种酸性硅酸盐的玻璃质火山熔岩矿，经破碎、筛分和低温烘烤去除自由水的颗粒物，将它加到高温钢液和渣层上时，立即膨胀发泡，因而具有较强的吸附钢液表面稀渣的功能，在使用除渣剂除渣时，应按照, "颗粒无灰、均匀淋撒、轻揉蘸渣、迅速挑除、注重效果、減少频次" 的方法和原则去做，因
为除渣剂不同于造渣剂，它本身杂质多且含有结晶水，过多的使用也会污染钢液，同时它的熔点低，在钢液表面仃留过长时间也会变成稀渣，反而达不到吸附稀渣的作用。
8 出钢浇注
8.1 清扫炉面，用气咀吹去炉面和出钢槽上的灰尘、砂粒和杂质，出钢槽不宜过长，若经过修补，一定要预先沏底烘干，以尽量缩短钢液流经距离和防止钢液吸潮。
8.2 转包浇注，钢水浇了1/3需将终脫氧剂留下一半，分次加在钢包底部由钢液冲入脱氧, 浇包需烘烤至暗红色才可接盛钢液。
8.3 出钢浇注过程中，随着炉內钢液逐渐减少，应逐步调小电源功率，使钢液的浇注温度保持相对穩定。
提示12、
出钢浇注过程钢液完全裸露在大气中，这时已经脱氧的合格钢液又会被氧化，并随着时间的增长而逐步严重，这就是所谓的二次氧化，它将影响铸件的质量，所以要确保钢水3-5分钟浇完每炉钢水，并且在浇包中加入适量的铝丝进行脱氧。
