一、正在使用的陶瓷放电二极管Φ8X6 2R600L09
陶瓷放电二极管（另一家的作参考）系列号：TC-2R8x6
外形尺寸
二、规格参数
二、库存：BZ201M 玻璃放电管 1350只
工作参数：
-> 玻璃强效放电管
三、TED485系列玻璃防雷管
产品特点及应用：
本产品具有响应速度快，启动残压低，绝缘电阻高，结电容小等优良特性。
特别适合于RS485 、RS422 、RS232等通讯端口的防雷保护。
外形尺寸及包装：（mm）
四、GSM系列玻璃防雷管
该放电管是我公司引进日本技术研制生产的微型突波吸收器（Micro-absorber）创造性的将半导体Si集成在气体放电管里，使该产品集气体放电管的大浪涌电流和半导体的高速响应于一体，克服了原气体放电管响应速度慢和半导体管耐浪涌电流弱的缺点、具有响应速度快、耐冲击、性能稳定、重复性好和寿命长等优点。
可广泛用于ADSL、ISDN、MODEM、FAX、TEL等通信设备的防雷防瞬态过电压保护，也可用于显示器的防静电与灭弧保护，是当今通讯设备最理想的保护元件。
产品特性
电流承受能力强：2000A （8/20μs）500A （10/700μs）静电容量小于2pF（1kHz），反应灵敏，钳制电压接近其直流转折电压，从而能及时有效地吸收瞬间高电压，动作速度明显优于普通气体放电管和其它保护单元。
更新换代容易，可直接替代LC滤波组件、热敏电阻、压敏电阻极其它过电压保护器件。
体积小，价格低廉，脉冲寿命长。
产品应用
微型突波吸收器产品有GS41、GS37、GS35和GSMD等系列，广泛应用于防止浪涌电流或过电压对设备造成损坏，应用如下：
1、电话、传真机、调制解调器、程控交换机、配线架、网络等通信设备和数字传输设备上，以用作浪涌保护。
2、有线电视（CATV）系统的浪涌电流保护。
3、用作CRT监视器、电脑彩显和彩显静电保护。
4、轿车音频系统、无线电通信设备上的馈线保护。
5、传感线路上的雷击保护。
6、 用户线路板（SLIC ）的雷击保护。
7、 局用接入，交换，传输设备通讯端口的浪涌保护
系列尺寸

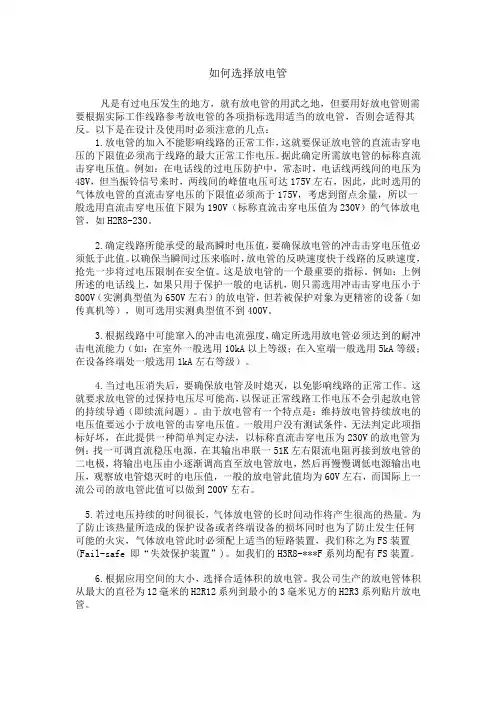

五、如何选择放电管
凡是有过电压发生的地方，就有放电管的用武之地，但要用好放电管则需要根据实际工作线路参考放电管的各项指标选用适当的放电管，否则会适得其反。
以下是在设计及使用时必须注意的几点：
1.放电管的加入不能影响线路的正常工作，这就要保证放电管的直流击穿电压的下限值必须高于线路的最大正常工作电压。
据此确定所需放电管的标称直流击穿电压值。
例如：在电话线的过电压防护中，常态时，电话线两线间的电压为48V ，但当振铃信号来时，两线间的峰值电压可达175V 左右，因此，此
时选用的气体放电管的直流击穿电压的下限值必须高于175V，考虑到留点余量，所以一般选用直流击穿电压值下限为190V（标称直流击穿电压值为230V）的气体放电管，如H2R8-230。
2.确定线路所能承受的最高瞬时电压值，要确保放电管的冲击击穿电
压值必须低于此值。
以确保当瞬间过压来临时，放电管的反映速度快于线路的反映速度，抢先一步将过电压限制在安全值。
这是放电管的一个最重要的指标。
例如：上例所述的电话线上，如果只用于保护一般的电话机，则只需选用冲击击穿电压小于800V（实测典型值为650V左右）的放电管，但若被保护对象为
更精密的设备（如传真机等），则可选用我公司放电管（实测典型值不到400V）。
3.根据线路中可能窜入的冲击电流强度，确定所选用放电管必须达到
的耐冲击电流能力（如：在室外一般选用10kA以上等级；在入室端一般选用
5kA等级；在设备终端处一般选用1kA左右等级）。
4.当过电压消失后，要确保放电管及时熄灭，以免影响线路的正常工作。
这就要求放电管的过保持电压尽可能高，以保证正常线路工作电压不会引起放电管的持续导通（即续流问题）。
由于放电管有一个特点是：维持放电管持续放电的电压值要远小于放电管的击穿电压值。
一般用户没有测试条件，无法判定此项指标好坏，在此提供一种简单判定办法，以标称直流击穿电压为
230V的放电管为例：找一可调直流稳压电源，在其输出串联一51K左右限流电阻再接到放电管的二电极，将输出电压由小逐渐调高直至放电管放电，然后再慢慢调低电源输出电压，观察放电管熄灭时的电压值，一般的放电管此值均为60V左右，而我公司以及国际上一流公司的放电管此值可以做到200V左右。
另外，我公司的专利产品H2S系列和H3S系列可专用于交流电源防雷，彻底解决了电源防护中的续流问题。
5.若过电压持续的时间很长，气体放电管的长时间动作将产生很高的
热量。
为了防止该热量所造成的保护设备或者终端设备的损坏同时也为了防止发生任何可能的火灾，气体放电管此时必须配上适当的短路装置，我们称之为FS装置(Fail-safe 即“失效保护装置”)。
如我们的H3R8-***F系列均配有FS 装置。
放电管的原理选型及应用
放电管的原理选型及应用1. 放电管的基本原理放电管是一种电子器件，用于控制电流的传导。
其基本原理是利用气体放电的特性，通过控制电流和电压，使得放电管在工作时能够保持在激活和关闭状态之间。
2. 放电管的选型要点选择合适的放电管对于电路设计和性能的影响非常重要。
以下是放电管选型的一些要点：2.1 工作电压和电流放电管的工作电压和电流应根据具体的应用需求进行选取。
一般来说，工作电流和电压应在放电管的额定值范围内。
过高的电压和电流可能导致放电管损坏或性能下降。
2.2 放电方式放电管可以通过不同的方式进行放电，常见的方式有直流放电和交流放电。
根据实际需求选择适合的放电方式。
2.3 快速响应时间放电管的响应时间也是选择的重要考虑因素。
对于一些需要快速放电的应用，如电子闪光灯或激光器控制等，需要选择具有快速响应时间的放电管。
2.4 放电管的封装形式放电管的封装形式也需要考虑。
常见的封装形式包括插针式封装、表面贴装封装等。
根据具体的安装环境和要求进行选择。
3. 放电管的应用领域放电管由于其特殊的电特性，在许多领域都有广泛的应用。
3.1 电子闪光灯放电管常被用于电子闪光灯中的电路控制，能够实现高压快速放电，产生强大的闪光效果。
3.2 激光器控制激光器控制需要精确地控制电流和电压，放电管能够提供快速的开关控制，并保持在激活和关闭状态之间，从而实现激光器的精确控制。
3.3 电池管理系统放电管在电池管理系统中也有重要的应用。
通过放电管的控制，能够实现电池的快速放电，保护电池的性能和安全。
3.4 电力电子领域在电力电子领域，放电管常被应用于电源电路和开关电路中，实现电流和电压的控制。
4. 放电管的优势和劣势4.1 优势•快速响应时间，适用于需要精确控制的应用•高可靠性和长寿命，适用于长期稳定运行的场景•多种封装形式，适应不同的安装环境•强大的电流和电压控制能力4.2 劣势•需要外部电源供电•对工作环境的稳定性要求较高•成本较高，相对其他器件而言较昂贵5. 结论放电管作为一种重要的电子器件，其在控制电流传导和保护电路中扮演着重要角色。
放电管参数详解
放电管参数详解放电管是一种用于吸收多余电压或电流的电子元件，具有高效、快速、安全等优点，广泛应用于电源系统、电力网络等领域。
本文将对放电管的各个参数进行详细解释。
1.直流电阻（DC Resistance）直流电阻是指放电管在直流电流下的电阻值，通常用欧姆（Ω）表示。
在一定电压下，放电管的直流电阻会影响其工作电流和功耗。
一般来说，低直流电阻的放电管具有更高的效率，但同时也可能对电路造成更大的压降。
2.绝缘电阻（Insulation Resistance）绝缘电阻是指放电管两端的绝缘材料所具有的电阻值，通常用兆欧（MΩ）表示。
高绝缘电阻的放电管具有更好的绝缘性能，可以更好地保护电路和设备。
3.放电时间（Discharge Time）放电时间是指放电管在触发后完成放电所需的时间，通常用纳秒（ns）表示。
放电时间的长短取决于放电管的容量和电压，以及触发条件。
在电源系统等领域，放电时间的合理选择可以有效地保护设备和电路。
4.触发电压（Trigger Voltage）触发电压是指使放电管开始放电所需的最低电压，通常用伏特（V）表示。
触发电压的大小取决于放电管的类型、结构、介质材料等因素。
在选择放电管时，需要考虑其触发电压与系统的工作电压范围是否匹配。
5.最大反向电压（Maximum Reverse Voltage）最大反向电压是指放电管所能承受的最大反向电压，通常用伏特（V）表示。
在使用放电管时，应确保其最大反向电压不低于电路中的最高电压。
6.最大正向电流（Maximum Forward Current）最大正向电流是指放电管所能承受的最大正向电流，通常用安培（A）表示。
在选择放电管时，需要考虑其最大正向电流是否满足系统的工作电流需求。
7.工作温度范围（Operating Temperature Range）工作温度范围是指放电管能够正常工作的温度范围，通常用摄氏度（℃）表示。
在不同温度下，放电管的性能和可靠性可能会有所不同，因此在选择放电管时需要考虑其工作温度范围是否适合应用场景的需求。
放电管介绍及选型(详解)
放电管介绍及选型(详解)放电管特性及选用吴清海放电管的分类放电管主要分为气体放电管和半导体放电管，其中气体放电管由烧结的材料不同分为玻璃气体放电管和陶瓷气体放电管，玻璃气体放电管和陶瓷气体放电管具有相同的特性。
气体放电管主要有密封的惰性气体组成，由金属引线引出，用陶瓷或是玻璃进行烧结。
其工作原理为，当加在气体放电管两端的电压达到气体电离电压时，气体放电管由非自持放电过度到自持放电，放电管呈低阻导通状态，可以瞬间通过较大的电流，气体放电管击穿后的维持电压可以低到30V以内。
气体放电管同流量大，但动作电压较难控制。
半导体放电管由故态的四层可控硅结构组成，当浪涌电压超过半导体放电管的转折电压V BO 时放电管开始动作，当放电管动作后在返送装置，的作用下放电管两端的电压维持在很低（约20V以下）时就可以维持其在低阻高通状态，起到吸收浪涌保护后级设备的作用。
半导体放电管的保护机理和应用方式和气体放电管相同。
半导体放电管动作电压控制精确，通流量较小。
放电管动作后只需要很低的电压即可维持其低阻状态，所以放电管属于开关型的SPD。
当正常工作时放电管上的漏电流可忽略不计；击穿后的稳定残压低，保护效果较好；耐流能力较大；在使用中应注意放电管的续流作用遮断，在适当场合中应有有效的续流遮断装置。
气体放电管气体放电管：气体放电管由封装在小玻璃管或陶瓷管中相隔一定距离的两个电极组成；其电气性能主要取决于气体压力，气体种类，电极距离和电极材料；一般密封在放电管中的气体为高纯度的惰性气体。
放电管主要由：电极、陶瓷管(玻璃管)、导电带、电子粉、Ag-Cu焊片和惰性气体组成。
在放电管的两电极上施加电压时，由于电场作用，管内初始电子在电场作用下加速运动，与气体分子发生碰撞，一旦电子达到一定能量时，它与气体分子碰撞时发生电离，即中性气体分子分离成电子和阳离子，电离出来的电子与初始电子在行进过程中还要不断地再次与气体分子碰撞发生电离，从而电子数按几何级数增加，即发生电子雪崩现象，另外，电离出来的阳离子也在电场作用下向阴极运动，与阴极表面发生碰撞，产生二次电子，二次电子也参加电离作用，一旦满足： r(ead-1)=1 时放电管由非自持放电过渡到自持放电，管内气体被击穿，放电管放电，此时放电电压称为击穿电压Vs。
气体放电管的使用技巧
气体放电管的使用技巧气体放电管是一种广泛应用于不同领域的技术装置。
它利用气体放电产生的光、热、声等性质，用于照明、通信、科研等各种用途。
然而，要正确并高效地使用气体放电管，掌握一些使用技巧是非常重要的。
本文将从选购、安装、维护几个方面，介绍气体放电管的使用技巧。
1. 选购气体放电管在选购气体放电管时，首先需要了解不同类型的放电管及其特点。
例如，氖灯、氙灯、氩氖（Ar/Ne）混合灯等常见的气体放电管，其光谱和亮度都有所不同。
因此，根据实际应用场景和需求，选择适合的放电管是至关重要的。
其次，考虑使用寿命和稳定性。
不同的气体放电管在使用寿命上可能有所差异，有些放电管可能在长时间使用后逐渐失去亮度或产生色偏。
因此，在选购时务必要仔细核对相关参数和说明。
另外，还要留意品牌和质量信誉，选择合适的供应商和品牌，以确保使用寿命和稳定性。
最后，还需要考虑购买成本与维护成本之间的平衡。
气体放电管在购买后，常常需要维护、更换一些零部件。
因此，在购买时要考虑到维护成本，并权衡总体的经济性。
2. 安装气体放电管正确的安装方法对于气体放电管的使用和效果都至关重要。
首先，安装时要确保放电管的连接部件牢固可靠，避免在使用过程中松动或掉落。
其次，要选择合适的安装位置和角度，以充分利用光线和热量的传播。
除此之外，在室内安装时需注意通风和散热，避免过热对放电管造成损害。
另外，对于需要长时间持续工作的放电管，考虑到散热问题，可以采取一些散热措施，如加装风扇或散热片，以保证放电管的温度在正常范围内。
3. 维护气体放电管维护对于气体放电管的寿命和稳定性至关重要。
首先，定期清洁放电管的表面是必要的，以确保其光线的传播效果。
可以使用一些清洁剂和柔软的布进行清洁，但要避免使用过多的水或液体接触放电管。
另外，注意定期更换放电管的零部件，如电极、滤光片等，以保持其正常工作状态。
根据使用情况和厂家的建议，也可以定期进行检查和维护，以确保放电管的性能和使用寿命。
如何选择放电管
如何选择放电管凡是有过电压发生的地方，就有放电管的用武之地，但要用好放电管则需要根据实际工作线路参考放电管的各项指标选用适当的放电管，否则会适得其反。
以下是在设计及使用时必须注意的几点：1.放电管的加入不能影响线路的正常工作，这就要保证放电管的直流击穿电压的下限值必须高于线路的最大正常工作电压。
据此确定所需放电管的标称直流击穿电压值。
例如：在电话线的过电压防护中，常态时，电话线两线间的电压为48V，但当振铃信号来时，两线间的峰值电压可达175V左右，因此，此时选用的气体放电管的直流击穿电压的下限值必须高于175V，考虑到留点余量，所以一般选用直流击穿电压值下限为190V（标称直流击穿电压值为230V）的气体放电管，如H2R8-230。
2.确定线路所能承受的最高瞬时电压值，要确保放电管的冲击击穿电压值必须低于此值。
以确保当瞬间过压来临时，放电管的反映速度快于线路的反映速度，抢先一步将过电压限制在安全值。
这是放电管的一个最重要的指标。
例如：上例所述的电话线上，如果只用于保护一般的电话机，则只需选用冲击击穿电压小于800V（实测典型值为650V左右）的放电管，但若被保护对象为更精密的设备（如传真机等），则可选用实测典型值不到400V。
3.根据线路中可能窜入的冲击电流强度，确定所选用放电管必须达到的耐冲击电流能力（如：在室外一般选用10kA以上等级；在入室端一般选用5kA等级；在设备终端处一般选用1kA左右等级）。
4.当过电压消失后，要确保放电管及时熄灭，以免影响线路的正常工作。
这就要求放电管的过保持电压尽可能高，以保证正常线路工作电压不会引起放电管的持续导通（即续流问题）。
由于放电管有一个特点是：维持放电管持续放电的电压值要远小于放电管的击穿电压值。
一般用户没有测试条件，无法判定此项指标好坏，在此提供一种简单判定办法，以标称直流击穿电压为230V的放电管为例：找一可调直流稳压电源，在其输出串联一51K左右限流电阻再接到放电管的二电极，将输出电压由小逐渐调高直至放电管放电，然后再慢慢调低电源输出电压，观察放电管熄灭时的电压值，一般的放电管此值均为60V左右，而国际上一流公司的放电管此值可以做到200V左右。
三极放电管简介及参数
三极放电管简介及参数三极放电管的结构三极放电管的结构示意图，它是由纯铁电极、镍铬钴合金帽、银铜焊帽和陶瓷管体等主要部件构成的。
在三极放电管中增加了镍铬钴合金圆筒，作为第三电极，即接地电极。
1—银铜焊帽 2-金属管帽2—接地电极 4-电极引线5-陶瓷管三极放电管的主要参数1．直流放电电压：在上升陡度低于100V/s的电压作用下，放电管开始放电的电压值称为其直流放电电压。
由于放电具有分散性，围绕着这个平均值还需要同时给出允许的偏差上限和下限值。
2．冲击放电电压：在具有规定上升陡度的暂态电压脉冲作用下，放电管开始放电的电压值称为其冲击放电电压。
由于放电管的响应时间或动作时延与电压脉冲的上升陡度有关，对于不同的上升陡度，放电管的冲击放电电压是不相同的。
一些制造厂通常是给出在上升陡度为1KV/μs的冲击放电电压值，实际上，出于一般应用的考虑，还应给出放电管在100V/μs、500V/μs、1KV/μs、5KV/μs 和10KV/μs等不同上升陡度下的冲击放电电压，以尽量包括在各种保护应用环境中可能遇到的暂态过电压上升陡度范围。
3．工频耐受电流：放电管通过工频电流5次，使管子的直流放电电压及绝缘电阻无明显变化的最大电流称为其工频耐受电流。
当应用于一些交流供电线路或易于受到供电线路感应作用的通讯线路时，应注意放电管的工频耐受问题。
经验表明，感应工频电流较小，一般不大于5A，但其持续时间却很长；供电线路上的过电流很大，可高达数百安培，但由于继电保护装置的动作，其持续时间却很短，一般不超过5s。
4．冲击耐受电流：将放电管通过规定波形和规定次数的脉冲电流，使其直流放电电压和绝缘电阻不会发生明显变化的最大值电流峰值称为管子的冲击耐受电流。
这一参数总是在一定波形和一定通流次数下给出的，制造厂常给出在8/20μs波形下通流10次的冲击耐受电流，也有给出在10/1000μs波形下通流300次的冲击耐受电流。
5．绝缘电阻和极间电容：放电管的绝缘电阻很大，制造厂给出的该参数值一般为绝缘电阻的初始值，约为数千兆欧，在放电管的不断使用过程中，绝缘电阻值将会降低。
放电管型号参数
放电管型号参数如下：
1. 氘气放电管：主要用于微波和毫米波技术中的放大器、振荡器和开关等方面。
常用工作频率范围在10GHz ~ 90GHz之间。
2. 铝电解放电管：主要用于汽车点火系统、医疗设备以及工业高频设备的点焊机、轧辊、切割等部件。
其耐压电流范围一般在0.5A ~ 20A之间。
3. 钴放电管：主要用于雷达信号发射、电视信号放大器以及太阳能电池板的电池低温测试等领域。
其居里温度常数一般为678K。
4. 汞弧放电管：主要用于紫外线灯管、荧光灯、紫外线杀菌器等电器设备中。
其最高工作温度可达500°C左右。
5. 氖气放电管：主要用于视觉效果和装饰灯具中，使用电压一般在70V ~ 120V 之间。
玻璃放电管(SPG)选型技巧
UN Semiconductor
玻璃放电管（SPG）选型技巧
优恩半导体（UN）
玻璃放电管的选型：
玻璃放电管既可以用作电源电路的保护，也可以用作信号电路的保护；既可以用作共模保护，也可以用作差模保护。
但只能用在浪涌电流不大于3kA的地方。
直流击穿电压VS的选择：直流击穿电压VS的最小值应大于可能出现的最高电源峰值电压或最高信号电压的1.2倍以上。
在有可能出现续流的地方（如电源电路）使用时，必须串联限流电阻或自恢复保险丝，防止玻璃放电管击穿后长时间导通而损坏。
玻璃放电管运用领域：
1.对电话、传真、调制解调器、程控电话交换机、配线架、网络等通信设备和数字传输设备，作浪涌电流保护；
2.传感线上作浪涌电流保护；
3.有线电视（CATV）系统的浪涌电流保护；
4.用作CRT监视器、电脑彩显和彩电静电保护；
5.轿车音频系统、无线电通信设备上作静电保护。
unsemi。
放电管原理及选型使
放电管的原理及选型使1、产品简述陶瓷气体放电管（Gas Tube）是防雷保护设备中应用最广泛的一种开关器件，无论是交直流电源的防雷还是各种信号电路的防雷，都可以用它来将雷电流泄放入大地。
其主要特点是：放电电流大，极间电容小(≤3pF),绝缘电阻高(≥109Ω）,击穿电压分散性较大（±20%），反应速度较慢（最快为0.1~0.2μs）.按电极数分，有二极放电管和三极放电管（相当于两个二极放电管串联）两种。
其外形为圆柱形,有带引线和不带引线两种结构形式(有的还带有过热时短路的保护卡）.2、工作原理气体放电管由封装在充满惰性气体的陶瓷管中相隔一定距离的两个电极组成。
其电气性能基本上取决于气体种类、气体压力以及电极距离，中间所充的气体主要是氖或氩，并保持一定压力,电极表面涂以发射剂以减少电子发射能。
这些措施使得动作电压可以调整(一般是70伏到几千伏）,而且可以保持在一个确定的误差范围内。
当其两端电压低于放电电压时,气体放电管是一个绝缘体（电阻Rohm〉100MΩ）。
当其两端电压升高到大于放电电压时,产生弧光放电，气体电离放电后由高阻抗转为低阻抗, 使其两端电压迅速降低，大约降几十伏。
气体放电管受到瞬态高能量冲击时，它能以10-6秒量级的速度，将其两极间的高阻抗变为低阻抗,通过高达数十千安的浪涌电流。
3、特性曲线Vs导通电压，Vg辉光电压，Vf弧光电压，Va熄弧电压4、主要特性参数①直流击穿电压Vsdc：在放电管上施加100V/s的直流电压时的击穿电压值。
这是放电管的标称电压，常用的有90V、150V、230V、350V、470V、600V、800V等几种,我们有最高3000V、最低70V的。
其误差范围：一般为±20%，也有的为±15%。
②脉冲（冲击）击穿电压Vsi:在放电管上施加1kV/μs的脉冲电压时的击穿电压值。
因反应速度较慢，脉冲击穿电压要比直流击穿电压高得多。
陶瓷气体放电管对低上升速率和高上升速率电压的响应如下图所示。
气体放电管原理选型及应用
气体放电管原理选型及应用原理:气体放电管采用陶瓷密闭封装，内部由两个或数个带间隙的金属电极，充以惰性气体（氩气或氖气）构成，基本外形如图1所示。
当加到两电极端的电压达到使气体放电管内的气体击穿时，气体放电管便开始放电，并由高阻变成低阻，使电极两端的电压不超过击穿电压。
气体放电管的主要参数1）反应时间指从外加电压超过击穿电压到产生击穿现象的时间，气体放电管反应时间一般在μs数量极。
2）功率容量指气体放电管所能承受及散发的最大能量，其定义为在固定的8×20μs电流波形下，所能承受及散发的电流。
3）电容量指在特定的1MHz频率下测得的气体放电管两极间电容量。
气体放电管电容量很小，一般为≤1pF。
4）直流击穿电压当外施电压以500V/s的速率上升，放电管产生火花时的电压为击穿电压。
气体放电管具有多种不同规格的直流击穿电压，其值取决于气体的种类和电极间的距离等因素。
5）温度范围其工作温度范围一般在－55℃～＋125℃之间。
6）绝缘电阻是指在外施50或100V直流电压时测量的气体放电管电阻,一般>1010Ω。
气体放电管的应用示例1）电话机/传真机等各类通讯设备防雷应用如图3所示。
特点为低电流量，高持续电源，无漏电流，高可靠性。
图3 通讯设备防雷应用2）气体放电管和压敏电阻组合构成的抑制电路图4是气体放电管和压敏电阻组合构成的浪涌抑制电路。
由于压敏电阻有一致命缺点：具有不稳定的漏电流，性能较差的压敏电阻使用一段时间后，因漏电流变大可能会发热自爆。
为解决这一问题在压敏电阻之间串入气体放电管。
但这又带来了缺点就是反应时间为各器件的反应时间之和。
例如压敏电阻的反应时间为25ns，气体放电管的反应时间为100ns，则图4的R2,G,R3的反应时间为150ns，为改善反应时间加入R1压敏电阻,这样可使反应时间为25ns。
图4 气体放电管和压敏电阻配合应用3）气体放电管在综合浪涌保护系统中的应用自动控制系统所需的浪涌保护系统一般由二级或三级组成，利用各种浪涌抑制器件的特点，可以实现可靠保护。
