2016-2017第一学期九年级物理期末试卷
丰南区2016-2017学年第一学期期末质量检测九年级物理试卷本试卷共八页，满分为100分，考试时间为90分钟一、选择题（本大题共17个小题；1-15题为单选题，每个小题2分，在每小题给出的四个选项中，只有一个选项符合题意；16、17题的四个选项中，至少有两个选项符合题意，全选对的得3分，选对不全的得2分，有错选或不选的不得分。
共36分。
）1.下列说法正确的是 ( )A ．内能与温度有关，所以0℃的物体内能为零B ．为了提高锅炉的效率，一定要用热值高的燃料C ．水可以做发动机的冷却剂，也可以做供暖系统的取暖剂D ．将酒精用掉一半，剩下的酒精的比热容变为原来的一半2.小明帮妈妈做饭时，联想到了许多物理知识，下列说法不正确．．．的是 ( ) A ．香气四溢是由于分子在不停地做无规则运动B ．炒鸡块时利用了做功的方法使鸡块内能增大C ．炒菜比凉拌菜更容易入味是因为温度越高，分子运动的越剧烈D ．油炸食品比水煮熟的更快，是由于油的沸点比水的沸点高3.如图1所示，把一根塑料绳一端扎紧，从另一端撕开成许多细丝，用干燥的手从上向下捋几下，发现细丝张开了。
下列说法正确的是 ( )A ．细丝张开的原因是带了异种电荷互相吸引B ．细丝张开的原因与验电器的工作原理相同C．细丝带了电是通过摩擦的方法创造了电荷D ．细丝带上电的实质是分子在物体间的转移4.某种电脑键盘清洁器有两个开关，开关S 1只控制照明用的小灯泡L ，开关S 2只控制吸尘用的电动机M 。
在图2所示的四个电路图中，符合上述要求的是 ( )5.历史上最先精确地确定了电流产生的热量跟电流、电阻和时间的关系的物理学家是( ) A．安培 B．伏特 C．奥斯特 D．焦耳6. 如图3所示，滑动变阻器的滑片在某两点间移动时，电流表的示数范围为1A到2A之间，电压表的示数范围为6V到9V之间，则定值电阻R的阻值及电源电压分别是 ( ) A．3 Ω 15 V B．6 Ω 15 VC．3 Ω 12 V D．6 Ω 12 V7.如图4所示电路中（R0阻值已知，表示电阻箱），不能．．测出Rx阻值的是( ) 8.如图5所示的用电器中，利用电流热效应工作的是 ( )9．现有“6V 3W”的灯泡L1和“6V 6W”的灯泡L2，将他们接入电路中，不考虑灯丝电阻的变化。
下列关于两只灯泡的说法正确的是 ( ) A．串联后接到12V电源的两端，两灯均能正常发光B．串联工作时，L1和L2两端的电压之比为1:2C．并联工作时，L1和L2中的电流之比为2:1D．并联工作时，L1和L2的功率之比为1:210．如图6所示，甲中的A、B分别为小灯泡和定值电阻的I﹣U图象，小灯泡和电阻的连接情况如图乙所示，电源电压8V，下列说法正确的是( )A.小灯泡电阻随温度的增大而减小B.灯泡的实际电功率为0.6WC.电阻的阻值为0.05ΩD.电阻的电功率为0.8W11．小明帮爷爷在院落装照明灯，为了延长灯的使用寿命，他将两盏标有“220V 60W”的白炽灯串联接在家庭电路中，通电后两灯都比正常发光时暗，原因是 ( ) A.每盏灯的额定电压变小了 B.每盏灯的额定功率变小了C.每盏灯的实际功率变小了D.家庭电路的电压变小了12.如图7所示，电源电压保持不变，灯L标有“6V0.6W”字样，不考虑温度对灯丝电阻的影响，闭合开关S，当滑动变阻器的滑片P移动到中点时，灯L正常发光，电压表示数为4V，当滑片P移到最大阻值时，灯L与滑动变阻器的电功率之比为 ( ) A． 4：3 B． 3：4 C． 3：2 D． 2：313．如图8所示，电源电压恒为5V，电压表的量程为0～3V，电流表的量程为0～0.6A，滑动变阻器的规格为“20Ω 1A”，灯泡标有“3V 1.8W”字样。
闭合开关，在电路安全的情况下（不考虑灯丝电阻的变化），则下列说法中正确的是 ( ) A.滑动变阻器的电阻允许调节的范围是0～20Ω B.电流表示数的变化范围是0.1A～0 .6AC.电压表示数的变化范围是1.5V～3VD.灯泡的最小功率是0.2W14.现代生活中家用电器越来越多，安全用电成为人们日益关注的问题。
下列说法正确的是( ) A．电灯开关接在零线或火线上都可以B．使用试电笔时，手必须接触笔尾金属体C．如果发现有人触电，应立刻用手把他拉离电源D．三脚插头去掉中间一脚后可以插入两孔插座中使用15. POS刷卡机的广泛应用给人们的生活带来了便利。
POS机的刷卡位置有一个绕有线圈的小铁环制成的检测头如图9所示。
在使用时，将带有磁条的信用卡在POS机指定位置刷一下，检测头的线圈中就会产生变化的电流，POS机便可读出磁条上的信息。
下图10中能反映POS刷卡机读出信息原理的是 ( )16.关于能源、信息和材料，下列说法不正确．．．的是 ( ) A ．光纤通信依靠声波来传递信息 B ．化石能源如果大规模开采，不久就会消耗殆尽C ．移动通信用电磁波传递信息D ．可用超导材料做电饭锅的发热元件17.如图11所示,电源电压不变,R 1、R 2、R 3为定值电阻。
先闭合开关S 1，再闭合开关S 2。
下列说法中正确的是 ( )A ．电压表V 1示数与电流表A 示数的比值不变B ．电流表A 和电压表V 1示数变大，电压表V 2的示数变小C ．电压表V 2示数的变化量与电流表A 示数的变化量的比等于R 1D ．当开关S 1S 2都闭合时，电压表V 1和V 2的示数相等二、填空题（本大题共8个小题；每空1分，共25分。
请将正确答案填写在题中的横线上）18.我国自主研发的第一部“空气动力发动机汽车”是利用压缩空气膨胀推动活塞做功提供动力的，这种车在开动时将空气的 能转化为 能，类似图13的 图的工作过程，但排气口排出的是冷空气，为绿色环保产品。
19．汽车发动机的散热器用水做冷却剂，是由于水的 较大的缘故；发动机温度降低是通过 方式减小内能的。
20．如图14所示，无线路由器是一种支持有线和无线连接的网络设备。
可以通过后排接口同时连接多台电脑实现有线连接，则各接口之间是 （选填“串联’或“并联”）的，还可以通过 （选填“超声波”或“电磁波”）实现无线连接；由于电流的 效应，工作时间长了，外壳会发烫；为了防止因漏电而发生触电事故，电脑外壳要 。
21. 一台线圈电阻为0.3Ω的电动机，接在12V 的电源上时，通过电动机的电流是0.5A ，在2min 内电流产生的热量是 J ，转化成的机械能是 J 。
22. 如图15中是家庭电路中常见的三孔插座，在电路正常时测电笔接触______孔会发光。
在此插座接入电热水壶，断开其他用电器，仅让标有“220V1210W ”电热水壶烧水，发现12min 时间内参数为1600imp/（kW•h）的电能表闪烁320次，在这12min 内电热水壶消耗电能为______kW ·h ，电热水壶功率为 _ __W ；两端实际电压为 V 。
23. 家庭电路中，电冰箱、电饭煲、日光灯等家用电器的连接方式是______联。
如图16所示的A 点是灯头接导线的螺丝（灯丝完好），当电路中的开关S 断开时，站在地面上的人用手接触电路中的A 点________（选填“会”或“不会”）触电。
24. 如图17所示电路连接中，当开关S 闭合时，螺线管的上端为 （选填“N ”或“S ”）极。
当滑动变阻器向右移动时，铁芯对地面的压强 （选填“增大”“减小”或“不变”）；保持滑片的位置不变，把电源的正、负极对调，则弹簧测力计的示数 （选填“增大”“减小”或“不变”）。
25. 用于科学探测的月球车当月球上为白天时，月球车上的太阳仪可以自由旋转寻找太阳的位置，然后将 （选填“可再生”或“不可再生”）的 能转化为电能。
若某一太阳能电池板在一天中发电1.8×1010J ，这相当于完全燃烧 Kg 的煤放出的热量（煤的热值为3×107J ）。
太阳能作为新能源的主要优点有： （答一条即可）。
当月球上为黑夜时，月球车用核能来保温，核能是 能源（选填“一次”或“二次”）。
三、实验探究题（本大题共有五个小题；26题2分、27题2分，其它各题中每空1分，作图1分，共26分） 26. 如图18所示家庭电路，吊灯L 1和L 2由开关S 控制，墙上有一个固定插座。
请把电路连接完整。
27. 如图19所示，请按要求连接电路，使得开关S闭合后，两个通电螺线管相互吸引；标出小磁针静止时的N极。
28. 如图20所示是“探究电流产生的热量与电流、电阻的关系”的实验装置：烧瓶内装有质量和初温完全相同的煤油，瓶中电阻丝的电阻R甲= R丙＞R乙（1）电流产生的热量不易直接测量，在实验中是通过比较来间接比较热量多少的；（2）探究电流产生的热量Q与电阻R的关系时，只需闭合开关，在通电时间相同的情况下，通过对比观察________两个烧瓶中的温度计的示数变化情况来进行。
（3）在通电时间相同的情况下，通过对比观察___________烧瓶中的温度计示数变化情况来探究电流产生的热量Q与电流I的关系，烧瓶中温度计的示数高。
得出的结论是：___________________ ___。
（4）请根据以上实验结论简要解释“电炉工作时，电炉丝发红而与电炉丝相连的导线却不怎么发热”：___________________________________________。
29. 小红做“测量小灯泡电功率”实验，实验室有如下器材：电源（电压恒为6V）、小灯泡（额定电压为2.5V，灯丝电阻约为10Ω）、电流表、电压表、开关各一个、规格分别为R1“10Ω 1A”和R2“50Ω0.5A”的滑动变阻器各一个、导线若干。
（1）小红设计了图21甲所示的电路，她应选用规格为的滑动变阻器（选填“R1”或“R2”），该实验中滑动变阻器的主要作用是。
（2）正确连接电路后，闭合开关，若小灯泡不亮，电流表有示数，电压表无示数，原因是；若小灯泡不亮，电流表无示数，电压表有示数，原因是。
（3）排除故障后，移动滑动变阻器滑片在不同位置，小灯泡U—I图象如图乙所示，小灯泡的额定功率为W。
（4）由图乙发现灯泡电阻是变化的，影响其变化的主要原因是。
（5）在没有电压表、只有电流表的情况下，小红增加了一只10Ω的定值电阻R并利用原有器材，也测出了额定电压为2.5V小灯泡的额定功率。
步骤如下：①按照如图丙所示的电路图正确连接实物电路；②闭合开关，调节滑动变阻器滑片，使电流表示数为A时，灯泡正常发光；③断开开关，保持不变，将电流表改接在灯泡所在支路中，再闭合开关，读出电流表示数I；④小灯泡额定功率的表达式为P 额= 。
30．关于影响电磁铁磁性强弱的因素，小鹭有以下猜想：A ．通过线圈的电流B ．线圈的匝数C ．铁芯的形状为了验证猜想，小鹭用两个相同的大铁钉绕成电磁铁甲和乙，还找来一些大头针进行实验，电路如图22所示。
2016—2017学年第一学期期末考试九年级物理试题
2016－2017学年第一学期期末考试九年级物理试题一.下面的表格中，共30分）1.家庭电路中，下列操作符合要求的是 A.输电线进户后，应先接总开关B.安全用电的原则之一是不接触低压带电体、不靠近高压带电体C.使用试电笔时，手指不能碰到笔尾金属体，以免发生触电事故D.空气开关跳闸一定是发生了短路，应立即合上2.下列有关物态变化的判断，正确的是 A.把酒精擦在手背上，手背感觉到凉爽，是蒸发现象，需要吸热 B.冬天室外的衣服冻干了，是升华现象，需要放热 C.秋天的早晨花草上出现小露珠，是汽化现象，需要放热 D.寒冷的冬天室外飘起了雪花，是凝固现象，需要放热3.在研究物质的导电性时，采用如图1所示的实验电路。
用酒精灯对着取自白炽灯的玻璃芯柱加热，灯泡L 会慢慢亮起来。
以下叙述中正确的是 A.玻璃芯柱和灯泡L 是并联的B.电压表的示数将逐渐变小C.通过灯泡的电流要比通过玻璃芯柱的电流大D.加热过程中玻璃芯柱的电阻随温度升高而减小B C D 5.回顾我们学过的电学量，下列说法错误的是A.导体中的电流跟导体两端的电压成正比，跟导体的电阻成反比B.电阻大小跟导体的材料、长度和横截面积有关，跟电流和电压无关C.电功率越大的用电器，做功越快D.电功率越大的用电器，在相同时间内产生电热越多 6.关于热现象，下列说法正确的A.机械能为零的物体，内能也一定为零B.温度高的物体具有的内能多，温度低的物体具有的内能少C.热量总是从内能大的物体向内能小的物体传递D.物体吸收热量，内能增加，温度不一定升高7.如图2所示，在探究“不同物质的吸热能力”时，同学们使用的器材有：相同规格的电加热器、玻璃杯、温度计、初温和质量都相同的水和食用油，关于实验，下列说法正确的是A.食用油吸热升温快，说明食用油吸热能力强B.物体吸热多少是由它的物质种类决定的C.本实验中把吸收的热量转化为加热时间D.将食用油和水加热到相同的温度时，它们吸收的热量相同8.为避免超高车辆闯入隧道造成事故，小欢设计了图3所示的警示电路，使用时闭合开关S ，导线EF 横置于隧道口上沿前方，一旦被驶来的车辆撞断，红灯L 亮且电动机转动放下栏杆。
2017届九年级物理上学期期末考试试题
2016—2017学年度第一学期期末质量检测九年级物理试卷满分：100 考试时间：60分钟一、选择题（每小题只有一个选项符合题意，每题3分，共30分）1.下列关系式中正确的是：（）A.1kg=9.8NB.1kg/m3=1g/cm3C.1km/h=3.6m/sD.1Pa=1N/m22.下列说法中正确的是：（）A.密度大的物体，它的质量一定大B.体积小的物体，它的密度一定大C.质量表示的是物体所含物质的多少D.物体的质量只与物体的体积有关3.发生以下哪一事件会使汽车上的乘客突然往后倾：（）A.汽车突然向前开动B.汽车突然刹车C.汽车突然减速D.汽车突然拐弯4.手提水桶静止不动,对此正确的说法是：（）A.手对桶的拉力和桶对地球的引力平衡B.手对桶的拉力和桶受的重力平衡C.桶对手的拉力和桶的重力平衡D.桶对手的拉力和手对桶的拉力平衡5.如图所示的各种措施中，为了减小摩擦的是：（）6.如图所示的各种情况中，用同样大小的力F将重物匀速提升，若不计摩擦及绳与滑轮的重力，物重最大的是: （）7.如图所示的四种现象中，属于减小压强的是: （）8.2012年11月24日，中国舰载机首次在中国首艘航母--辽宁舰上起降标志初步形成战斗力。
舰载机飞离航母后，该航母底部受到的水的压强和航母受到的浮力将：（）A.压强减小，浮力减小B.压强增大，浮力增大C.压强减小，浮力增大D.压强增大，浮力减小9.皮球从某一高度释放，落地后反弹上升，上升的最大高度比释放时的高度低一些。
在此过程中，下列说法中正确的是: ( )A.皮球下降过程中动能增大，重力势能增大B.皮球运动过程中机械能减小C.皮球上升过程中动能增大，重力势能增大D.皮球运动过程中机械能不变10.汽油机的一工作循环包括四个冲程，其中将机械能转化为内能的是：（） A.吸气冲程 B.压缩冲程 C.做功冲程 D.排气冲程二、填空题（每空1分，共30分）11.如图所示，两只形状相同的烧杯，分别盛有质量相同的水和酒精，试根据图中液面的高低判断：A杯盛的是；B杯盛的是。

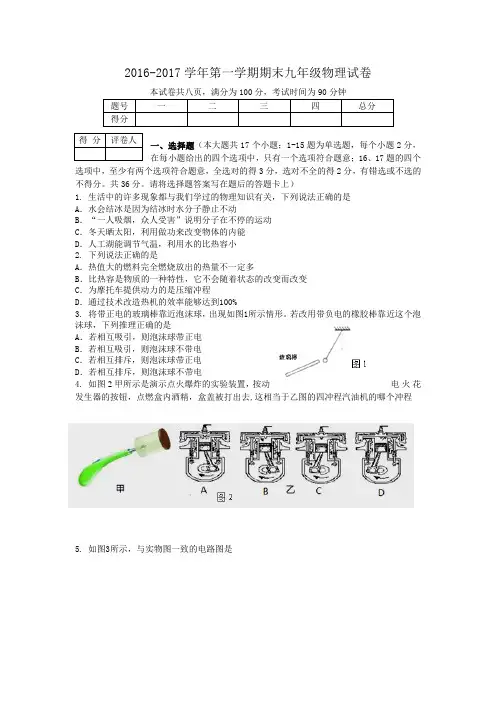

2016-2017九年级物理第一学期期末试卷
2016-2017学年第一学期期末九年级物理试卷一、选择题（本大题共17个小题；1-15题为单选题，每个小题2分，在每小题给出的四个选项中，只有一个选项符合题意；16、17题的四个选项中，至少有两个选项符合题意，全选对的得3分，选对不全的得2分，有错选或不选的不得分。
共36分。
请将选择题答案写在题后的答题卡上）1. 生活中的许多现象都与我们学过的物理知识有关，下列说法正确的是 A ．水会结冰是因为结冰时水分子静止不动B ．“一人吸烟，众人受害”说明分子在不停的运动C ．冬天晒太阳，利用做功来改变物体的内能D ．人工湖能调节气温，利用水的比热容小 2. 下列说法正确的是A ．热值大的燃料完全燃烧放出的热量不一定多B ．比热容是物质的一种特性，它不会随着状态的改变而改变C ．为摩托车提供动力的是压缩冲程D ．通过技术改造热机的效率能够达到100% 3. 将带正电的玻璃棒靠近泡沫球，出现如图1所示情形。
若改用带负电的橡胶棒靠近这个泡沫球，下列推理正确的是A ．若相互吸引，则泡沫球带正电B ．若相互吸引，则泡沫球不带电C ．若相互排斥，则泡沫球带正电D ．若相互排斥，则泡沫球不带电4. 如图2甲所示是演示点火爆炸的实验装置，按动电火花发生器的按钮，点燃盒内酒精，盒盖被打出去,这相当于乙图的四冲程汽油机的哪个冲程5. 如图3所示，与实物图一致的电路图是6. 某同学在探究“电流与电压、电阻的关系”时，发现通过电阻a、b的电流随电压变化情况如图4所示，则下列结论与图像相符的是A. 两电阻阻值的关系是R a>R bB. 电压相同时，通过a的电流较大C. 电流相同时，b两端的电压较大D. 电阻一定时，电流随着电压的增大而减小7. 如图5所示的电路中，电源电压不变，闭合开关S后，在滑片P向右移动过程中A. 电流表A1的示数变小，电压表V示数变小B. 电流表A2的示数变小，电压表V的示数变大C. 电压表V的示数与电流表A1的示数比值不变D. 电压表V的示数电流表A2的示数比值不变8. 下列家用电器正常工作20min消耗电能最多的是A．电饭煲 B．电冰箱 C．电视机 D．电风扇9．有两灯如图6所示，L1，L2分别标有“15V、1A”、“10V、0.5A”的字样，其中一灯正常发光时，它们的功率之比是（忽略温度影响）A．4：3 B．3：4C．5：3 D．3：210．标有“3V 6W”的灯L1与标有“3V 3W”的灯L2串联。
2016-2017学年第一学期九年级期末检测
2016-2017学年第一学期九年级期末检测物理测试第1卷（选择题共36分）一、单项选择题（本大题包括12小题，每小题2分，共24分．每小题给出的四个选项中，只有一个选项符合题目的要求，请将正确选项的标号选出，填写在答题卡的形影位置．多选或不选的均不得分）1．下列示例中在改变物体内能的方式上与其他三项不同的是A．搓手取暖Ｂ．玩滑梯，臀部发热Ｃ．放大镜聚焦烤焦纸片Ｄ．压缩空气2．下列说法中正确的是A．热机是把机械能转化为内能的装置Ｂ．物体内能增大，可能是从外界吸收了热量Ｃ．汽油内能增大，可能是从外界吸收了热量Ｄ．燃料的热值越大，燃烧时放出的热量越多3．济南某工厂2016年上半年共节约电能5000KM h ，一位电视台急着在报道该厂节能减排的成效时，手举一只理发用电吹风说：“我这只电吹风是500W的，也就是0.5kw”这个厂半年来节省的电能可以开动1000个这样的电吹风．”从这段话中可以看出，该记者把电能和另一个物理量弄混了．这个物理量是A．电流B．电阻C．电功D．电功率4．下面关于家庭电路中所涉及到的电学知识，说法正确的是A．电能表是测量电路消耗电能的仪表B．测电笔可以检验电路中是否有电流C．家庭电路中，开关短路会使保险丝熔断D．电视待机（只有指示灯亮）时不会耗电5．下列关于化学电池的说法中，不正确的是A．化学电池是提供直流电的装置B．化学电池是把化学能转化为点能的装置C．常用的1号、2号、5号、7号干电池的电压依次增大D．多数化学电池中含有汞、镉等重金属元素，随意丢弃会污染环境6．某家用电器正常工作时，测得通过的电流为5A，则此用电器可能是A．空调B．洗衣机C．电视机D．节能灯7．如图所示是一位同学已经连接好的电路，闭合开关，并将华东变阻器的滑片向A端移动，下列说法正确的是A．电压表的示数逐渐减小B．小灯泡的亮度不断增加C．电路消耗的总功率增大D．电流表的示数逐渐减小8．晚上，小亮把手机充电器的插头刚插入插座准备充电时，家里原来正常工作的用电器突然都停止了工作，发生这一现象的原因可能是A．插头与这个插座接触不良形成的开路B．插头插入这个插座前，火线和零线就已相接触形成了短路C．插头插入这个插座时，火线和零线相接触形成了短路D．同时工作的用电器过多，导致干路电流过大，保险丝熔断9．甲、乙两只白炽灯的铭牌如图所示，下列分析正确的是A．若将两灯分别接入电压为220V的电路，乙灯消耗的电能多B．若将两灯并联接入电压为220V的电路，通过甲灯的电流小C．若灯丝的材料、长度相同，甲灯的灯丝比乙灯的灯丝粗D．若将两灯并联接入电压为220V的电路，甲灯比乙灯亮10．如图所示，甲、乙分别为条形磁体的一个磁极，中间是电磁铁，虚线是表示磁极间磁场分布情况的磁感线．则可以判断图中，A、B、C、D四个磁极依次是A．N、S、N、NB．N、N、S、NC．S、S、N、SD．S、N、S、S11．下列四图是有关电与磁实验的装置图，其中用来研究磁场对电磁的作用的是A．B．C．D．12．国家为促进农村发展，大规模进行了农村电网改造，使得农民家中的灯泡变亮了，村里的电机正常工作了，农业生产力水平提高了．下列关于这项改造的说法中正确的是A．把电线换粗，降低电线上的能耗，提高用户电器的实际功率B．把电线换粗，降低电线上的能耗，提高用户电器的额定功率C．把电线换粗，升高电线上的分压，提高用户电器的实际电压D．把电线换细，降低电线上的能耗，提高用户电器的实际功率二、多项选择题（本大题包括4小题，每小题3分，共12分．每小题给出的四个选项中，至少有两个选项符合题目的要求，请将正确的选项的标号选出，填写在答题卡的相应位置．部分选对得2分，错选和不选不得分）13．下列关于物理学家及其贡献的叙述正确的是A．欧姆通过实验与理论研究发现了电流与电压、电阻的关系B．焦耳发现了电流产生的热量与电流、电阻和时间的关系C．法拉第首先发现了电和磁的联系D．奥斯特首发现了电磁感应现象14．如图所示，是“比较牛奶和豆浆的吸热能力”的实验装置，下列说法正确的是A．牛奶和豆浆的质量相等B．甲乙和两个电加热器的功率一定相同C．加热箱等的时间，升温幅度大的吸热能力强D．加热相等的时间，牛奶和豆浆吸收的热量相等15．下列关于能量转化的描述正确的是A．燃料燃烧时，化学能转化为内能B．发电机工作时，电能转化为机械能C．给蓄电池充电时，化学能转化为电能D．太阳能电池工作时，太阳能转化为电能16．某家电路中已有电饭煲、电风扇、电视机、电灯四个用电器在正常工作，如果用餐时，关闭了电视机，断开了电饭煲，那么关于此时家庭电路的说法正确的是A．总电压变小B．总电阻变大C．总电流变小D．总功率变小第Ⅱ卷（非选择题共64分）三、填空题（每空1分，共8分）请将每小题的正确答案填写在答题卡相应的横线上．17．如图所示，根据通电螺线管上方小磁针静止时的指向，可判断通电螺线管的左端为_______极（选填“北”或“南”），电源的左端为_______极（选填“正”或“负”）．18．如图所示是动圈式话筒的内部结构图．当动圈式话筒工作时，声音使得膜片振动，与膜片相连的磁场中的线圈跟着做切割__________运动，从而产生了感应电流，这就是__________现象．19．汽车已走进寻常百姓家，给汽车蓄电池充电时，蓄电池相当于__________（选填“用电器”或“电源”）；刚擦完车玻璃的干毛巾很容易吸附灰尘，但与毛皮摩擦过的橡胶相互排斥，这说明干毛巾带__________电．20．如图所示灯1L、2L的U-1图像，由这两条曲线可知，当电压为100V时，1L的实际功率为_______W,2L的电阻_____的电阻（选填“大于”“小于”或“等于”）21．（3分）小明的书房里安装有两盏“220V11W”的吸顶灯，由一个开关同时控制．请你根据安全用电原则在答题卡上21题图中的虚线框内画出这个电路的电路图．四、作图题（共6分）请在答题卡相应的位置作答．22．（3分）一般教室里黑板两侧的墙面上都有两个插座，如图所示．请在答题卡22题图中的虚线框内画出两个插座的安装电路图．五、简答题（共6分）请在答题卡的相应位置作答．23．（3分）冬季集中供暖时，暖气片里用水而不用其它物质，请用比热容的知识解释这一现象．24．（3分）按照国家规定的标准，如空调、电暖气等大功率用电器使用的电源连接线不能过长，横截面积不能过小．请结合焦耳定律解释这样规定的原因．六、计算题（共19分）请在答题卡的相应位置作答．25．（5分）小明家用天然气烧水，把质量为2kg，初温为20C︒的水加热到100C︒需要吸收多少热量？若不计热量损失，则烧开这些水需要完全燃烧多少3m的天然气？（水的比热容是⨯⋅︒），天然气的热值是734.2(kg C⨯）410/m26．（8分）如图是常见的可调亮度的台灯的电路图，已知灯泡最亮时电路的功率为22W，灯泡最暗时电路的功率为11W（忽略温度对灯丝电阻的影响）求：⑴灯泡最亮时通过灯泡的电流？⑵灯泡的电阻？⑶滑动变阻器的最大阻值？27．（6分）小明早餐想喝热乎乎的豆浆，于是和妈妈一起去商场选购了全自动豆浆机，豆浆机的核心部件、电路原理图及铭牌如下．请你帮小明解决下列问题：⑴豆浆机做一次豆浆电热管工作10min，此过程中电热管消耗的电能是多少焦？⑵电动机正常工作时的电流是多少？⑶电动机内的线圈电阻为5Ω，电动机正常工作1m in产生的热量是多少？七、实验探究题（共25分）请在答题卡的相应位置作答．28．（10分）某实验小组的同学用下图所示器材测量小灯泡的额定功率．已知电源电压恒为6V不变，待测电灯泡的额定电压为3.8V，额定功率估计在1.1W左右．⑴请你用笔画线代替导线在答题卡相应的位置完成该实验电路的连接．⑵闭合开关后，小明发现小灯泡不亮，但电流表和电压表均有示数，接下来他首先应该操作的是__________A．检查电路是否开路B．检查电路是否短路C．移动滑动变阻器的滑片，观察小灯泡是否发光⑶实验过程中，移动滑动变阻器的滑片的同时，眼睛应注视___________A．小灯泡B．电压表示数C．电流表示数D．滑动变阻器滑片⑷灯正常发光时，此时电流表示数如图乙所示，为_________A，则待测灯泡的额定功率？写出实验步骤__________________________________________．⑸若实验器材电压表015V量程被损坏，利用上图器材怎样测定待灯泡的额定功率？写出实验步骤___________________________________________．29．(9分)物理兴趣小组的同学想探究“电流产生的热量与哪些因素有关”，大家根据已有知识和生活经验，提出了以下三种猜想：猜想A．电流产生的热量可能与电阻大小有关猜想B．电流产生的热量可能与电阻大小有关猜想C．电流产生的热量可能与通电时间有关⑴一组同学的实验装置如图甲，他们可以研究在一定时间内，电流产生的热量的多少与________的关系．⑵二组同学的实验装置如图乙，在两个相同的烧瓶中装入相同质量的没油．实验中电流产生热量的多少是通过_________来反应的（选填“温度计示数的变化”或“加热时间”）．⑶二组同学利用图乙来验证猜想B，它们这样连接电路的目的是___________．⑷在物理学中，有些物理量的大小不易直接观察或测量，但它变化时引起的其他物理量的变化却易于直接观察或测量，本实验中就用到了这种方法．在下列问题的研究中，也用到这一物理学方法的是________A．在研究磁场时，通过假想的磁感线来描述看不到的磁场B．在研究电路中是否有电流时，通过观察电路中小灯泡是否发光来认识C．在研究电压作用时，通过谁呀是水平形成的原因类比电压是电流形成的原因30．（6分）小哲在去办公室问老师磁场问题时，看到一个如下图所示的仪器，通过自学知道这是通电螺线管，在得到老师的允许和帮助下，他和同学仪器探究其磁场特点．⑴他们首先探究通电螺线管周围是否存在磁场，连接好电路后，他们将1个小磁针分别放在螺线管外部的不同位置，发现小磁针都不动．闭合开关后，重新放置小磁针，发现无论小磁针放在螺线管周围的哪个位置，均发生偏转．于是他们得出结论：______________________．此时，如果移走小磁针，该结论____________（先填“成立”或“不成立”）．⑵细心的小哲还发现通电后，小磁针不但偏转，而且在不同位置N极指向各不相同，他猜想此现象是因为通电螺线管磁场的分布特点造成的．于是他们设计实验方案如下：将小铁屑均匀地洒满玻璃板，在给螺线管通电，此时铁屑会倍通电螺线管磁化，每一个铁屑都相当于一个___________,根据铁屑受力转动后的分布情况，就可以知道通电螺线管的磁场分布特点了．但在进行实验时，闭合开关后，大多数铁屑并没有发生转动，小哲分析原因可能是铁屑受到的摩擦力太大了．接下来他们应该采取的最简单的操作是___________，以此来减小铁屑收到的摩擦力．他们如此操作后，观察到了如图所示的铁屑分布情况，根据此现象，他们可以得出结论：通电螺线管周围的磁场与__________周围的磁场相似．⑶同学小炜仔细观察研究了铁屑分布情况之后，他认为在通电螺线管内部也存在磁场，那么这个磁场方向是怎样的？请你帮他们设计一个实验，利用本实验的器材和装置，进一步探究电螺线管内部的磁场方向情况．你设计的实验方案是：_______________________________ __________________________________________________。
2016—2017学年九年级第一学期期末物理试题及答案解析
2016—2017学年度第一学期九年级期末物理试题第I卷（选择题共36分）一、本题共12小题，每小题3分，共36分.在每小题给出的四个选项中，只有一个选项是符合题目要求的。
1. 依据你所学的热学知识，下列说法中正确的是A. 炽热的铁水具有内能，冰冷的铁块不具有内能B.物体吸收热量，温度不一定升高C. 0 C的冰可从0C的水中吸热D. 天然气燃烧越充分，其热值越大2. 如图1所示，某同学将一细条状金属箔折成U形，与一节干电池的两极接触，发现金属箔很快就变热了，如果长时间接触，金属箔会变得非常热甚至燃烧。
下列关于该实验的分析中正确的是’甲乙圏2A.甲、乙、丙三个冲程都要靠飞轮的惯性来完成C.丙是排气冲程D.B.乙冲程是汽车获得动力的冲程丁冲程是把内能转化为机械能4. 如图3所示的电路，导线a的一端固定连接在铅笔芯上。
闭合开关S,当导线b 的一端在铅笔芯上左、右移动时，灯泡亮暗会发生变化，则下列说法中正确的是A. 灯泡亮度发生了变化说明移动导线b可以改变电源电压B. b向左移动时，灯泡变亮，说明铅笔芯是导电的C. 该实验说明导体的电阻与导体的长度有关D. 灯泡发光时，灯丝中自由电子移动的方向是从左到右5. 如图4所示，小明家的饮水机有两盏灯：一盏红灯、一盏绿灯，红灯亮、绿灯不亮表示水还没有开；红灯熄灭、绿灯亮起来表示水开了，其实这两盏灯是由两个温控开关S、S2控制的。
那么，当水开后，温控开关的开闭情况是A. S 1闭合，S2断开B. S 1断开，S2闭合C. S 1, S2都断开D. S 1, S2都闭合6. 下列有关磁现象的说法中正确的是A. 磁体的磁极不一定是成对出现的，只是至今还未发现单磁极的磁体B. 磁体周围存在磁场，磁体之间的吸引或排斥，是通过磁场来实现的，但电流之间的作用不是通过磁场来实现的。
C. 在磁感线上任何一点的切线方向都表示该点的磁场方向，不同的磁感线可以相交D. 地球是一个巨大的磁体，其周围的磁感线是从地理南极发出，回到地理的北极7. 在如图5所示的电路中，当开关S闭合后，灯L1不亮, 灯L2也不亮，电压表有示数.则下列说法中正确的是丙A.实验时干电池将电能转化为化学能B.用普通纸代替金属箱也能燃烧C. D.金属箔变热不能说明电流具有热效应该实验能说明了短路所带来的危害阁13.如图2所示，是汽油机的四个冲程（图旁边的箭头表示活塞的运动方向），则下列说法中正确的是A. A 图中当导线ab 在磁极间的磁场中沿竖直方向运动时，电流表的指针不偏转B. B 图中闭合开关，能使机械能转化为电能C. C 图中在课间操时，教室墙上的扬声器发出悠扬的声音是把声信号转换成电信号D. D 图中丹麦的物理学家奥斯特给导线通电时，下方的小磁针发生偏转，证实了电A.灯L i 的灯丝断了 B. 灯L i 被短路了 C. 灯L 2的灯丝断了 D. 灯L 2被短路了8. 如图6所示，是探究“电功率与电流的关系”的电路示 意图。

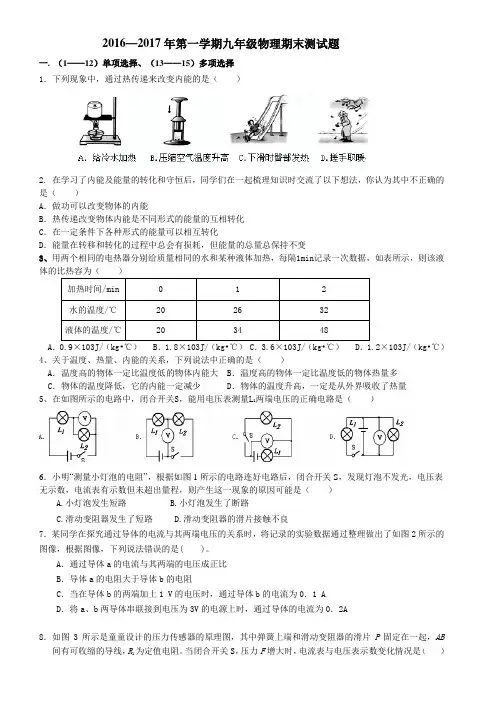

2016—2017学年第一学期九年级物理期末测试题
2016—2017年第一学期九年级物理期末测试题一.（1——12）单项选择、（13——15）多项选择1．下列现象中，通过热传递来改变内能的是（）2. 在学习了内能及能量的转化和守恒后，同学们在一起梳理知识时交流了以下想法，你认为其中不正确的是（）A．做功可以改变物体的内能B．热传递改变物体内能是不同形式的能量的互相转化C．在一定条件下各种形式的能量可以相互转化D．能量在转移和转化的过程中总会有损耗，但能量的总量总保持不变3、用两个相同的电热器分别给质量相同的水和某种液体加热，每隔1min记录一次数据，如表所示，则该液体的比热容为（）加热时间/min 0 1 2水的温度/℃20 26 32液体的温度/℃20 34 48A．0.9×103J/（kg•℃） B．1.8×103J/（kg•℃） C．3.6×103J/（kg•℃） D．1.2×103J/（kg•℃）4、关于温度、热量、内能的关系，下列说法中正确的是（）A．温度高的物体一定比温度低的物体内能大 B．温度高的物体一定比温度低的物体热量多C．物体的温度降低，它的内能一定减少 D．物体的温度升高，一定是从外界吸收了热量5、在如图所示的电路中，闭合开关S，能用电压表测量L1两端电压的正确电路是（）6．小明“测量小灯泡的电阻”，根据如图1所示的电路连好电路后，闭合开关S，发现灯泡不发光，电压表无示数，电流表有示数但未超出量程，则产生这一现象的原因可能是（）A.小灯泡发生短路B.小灯泡发生了断路C.滑动变阻器发生了短路D.滑动变阻器的滑片接触不良7．某同学在探究通过导体的电流与其两端电压的关系时，将记录的实验数据通过整理做出了如图2所示的图像，根据图像，下列说法错误的是( )。
A．通过导体a的电流与其两端的电压成正比B．导体a的电阻大于导体b的电阻C．当在导体b的两端加上1 V的电压时，通过导体b的电流为0．1 AD．将a、b两导体串联接到电压为3V的电源上时，通过导体的电流为0．2A8．如图3所示是童童设计的压力传感器的原理图，其中弹簧上端和滑动变阻器的滑片P固定在一起，AB 间有可收缩的导线，R1为定值电阻。
2016-2017学年上九年级物理期末试卷
2016～2017学年度第一学期期末检测九年级物理试卷时间90分钟满分100分注意事项：1.本试卷分第I卷（选择题）和第II卷（非选择题）两部分。
2.回答第I卷时，选出每小题答案后，用铅笔把答题卡上对应题目的答案标号涂黑。
如需改动，用橡皮擦干净后，再选涂其它答案标号。
写在本试卷上无效。
3.回答第II卷时，将答案写在答题卡上。
写在本试卷上无效。
第I卷一、选择题（1～7单选，每题2分, 8～10多选，每题3 分，共23分。
对于多选题，漏选得2分，错选多选不得分）注意：第1～7小题中，每题只有一个选项正确。
1.关于热量、温度、内能之间的关系，下列说法中正确的是A.物体温度降低，内能一定减少B.物体吸收热量，温度一定升高C.物体温度不变，一定没有吸热D.物体温度升高，一定吸收热量2.现有A、B、C三个轻质小球，已知A带负电，A和B互相吸引，C和A互相排斥，则A.B一定不带电，C带正电B.B可能带正电，C带正电C.B一定带正电，C带负电D.B可能不带电，C带负电3.关于导体的电阻，下列说法正确的是A.导体的电阻与导体两端的电压成正比B.导体的电阻与通过导体的电流成反比C.导体两端电压为零时，导体的电阻也为零D.导体的电阻与电流、电压大小无关4.下面图中，四个电路图两个灯泡组成并联的是5.两只额定电压相同的灯泡串联后接在电源上，亮度不同，则A.较亮灯泡的额定功率较大B.较亮灯泡两端的电压较大C.较亮灯泡通过的电流较小D.较亮灯泡灯丝的电阻较小6.如图所示的电路中，电源两端的电压保持不变，闭合开关S，将滑动变阻器的滑片P 向右移，下列说法中不正确的是A.电流表A的示数变小B.电压表V l的示数不变C.电压表V2的示数变大D.电压表V l与电压表V2的示数之和保持不变7.在右图中，导体A、B是由同种材料做成的，A、B等长，但A比B的横截面积大，当S闭合后，在相同时间内，下列叙述正确的是A.电流通过A、B所做的功是W A>W BB.电流通过A、B所做的功是W A<W BC.电流通过A、B所做的功是W A＝W BD.无法比较电流通过A、B时所做功的多少S注意：第8～10题中，每题至少有两个选项正确。
2016-2017学年度第一学期九年级物理期末试卷有答案
2016—2017学年度第一学期九年级期末考试物理试卷 2017.1一、填空题（1、2题每空1分，其他题每空2分，共30分）1. 在干燥的头发上梳过的塑料梳子靠近细细的水流，会由于梳子摩擦后_________吸引细细的水流；当梳子靠近带负电的小球,小球被排斥,说明梳子带_________电。
2. 汽车在转向前，司机会拨动方向盘旁边的横杆，汽车同侧的前后两个转向灯就会同时闪亮、同时熄灭，司机所拨动的这根横杆就相当于电路中的_________；当某一个灯坏了不亮时另一个还能发光，这两个转向灯在电路中的连接方式为_________。
3.如图所示是我们在收音机等小型电器中经常见到的定值电阻器，李奥同学想测出这个电阻的阻值，他在电阻两端加20V电压时，通过的电流为1A，则它的阻值为Ω，然后他又把该电阻两端的电压调为5V，则此时通过该导体的电流为 A。
4.根据如图所示的实物连线图，在虚线方框中画出对应的电路图．5．如图所示电路中，甲、乙两处分别接入电流表或电压表．当S闭合后，为使两灯均能发光，则甲表是，乙表是。
第5题第6题6.在图5所示的电路中，电源电压保持不变，开关S1闭合。
如果S2从断开到闭合，则电流表A 的示数将(“变大”,“不变”或“变小”）电压表V的示数将（“变大”,“不变”或“变小”），灯泡L1的亮度将。
（“变亮”,“不变”或“变暗”）7.2016年3月20日晚，小明家参与了合肥市“地球一小时”活动，在熄灯一小时的时间里，共节省了0.5kW•h的电能，合 J。
8.电子式电能表表盘上标有“3000imp/kW•h”字样，将某用电器单独接在该表上工作2min，电能表指示灯闪烁了30次．该用电器在上述时间内消耗的电能为 J，用电器的电功率是 W。
9.将标有“12V 6W”的灯泡接在9V的电路中时，灯泡消耗的功率是 W,若将其接入36V的电路中并使它能正常发光，应给它串联一个阻值是Ω的电阻。
(灯丝电阻保持不变)。
2016—2017年九年级物理期末考试试题
2016—2017年度上学期九年级期末试题一、单项选择题（每小题2分，共24分）1、有三个完全相同的杯子，里面装有体积相同有水，把质量相同的铜块、铁块、铝块分别放在三个杯子中，且浸没在水中，那么水面最高的是（）A、放铜块的杯子B、放铁块的杯子C、放铝块的杯子D、三个杯子水面一样高2、我国公安部规定：小汽车驾驶员和前排的乘客都应在胸前系上安全带，这主要是为了减轻下列哪种情况出现时可能对人身造成的伤害（）A．倒车 B．车速太慢 C．突然起动 D．紧急刹车3、踢出去的足球，在空中运动时，若不计空气阻力，则足球的受力情况是A、只受踢力B、只受重力（）C、既受踢力，也受重力D、不受踢力，也不受重力4、例子：（1）机器的轴和轴之间经常要加润滑油，（2）在皮带传动装置中要张紧皮带，（3）鞋子的底部和轮胎表面有凸凹的花纹（4）冬季冰雪封路时，护路工常在路面撒些沙子，以上例子中，属于利用摩擦力的一组是（）A、（1）（2）B、（2）（4）C、（2）（3）（4）D、（3）（4）5、如图所示的都属杠杆，其中属于费力杠杆的是（）6、下列事例中，能够减小压强的是（）A. 刀、斧、剪的刃都磨得很薄B. 把书包带做得宽些C. 用细线切割湿、软的香皂D. 为了易于把吸管插入软包装饮料盒内，吸管的一端被子削得很尖7、将一铁块第一次浸没于水中，第二次浸没于煤油中，比较铁块在两种液体中所受到的浮力，正确的是（）A. 铁块浸没于水中受到的浮力大B. 铁块浸没于煤油中受到的浮力大C. 两次铁块受到的浮力一样大D. 无法比较两次铁块所受到的浮力大小8、如下图所示，两名运动员，甲比乙高，如果他们举起相同质量的杠铃所用时间相等，则（）A、甲做功较多，功率较大B、甲做功较多，功率较小C、甲做功较多，甲、乙功率相等D、甲、乙做功相等，乙的功率较大9、在卫星随火箭一起离开发射塔飞向天空的过程中A．卫星的势能不断减少，动能不断增大 B．卫星的势能不断增大，动能不断减少C．卫星的势能和动能都不断增大 D．卫星的势能和动能都不断减少10、下列说法中正确的是：（）Ａ．机械效率越高，机械做功一定越快Ｂ．做功越多的机械，机械效率一定越高Ｃ．功率越大的机械做功一定越多Ｄ．做功越快的机械，功率一定越大11、浸没于水中的钢球，在继续下沉的过程中，它受到的：（）A、浮力变小，压强变大B、浮力变小，压强变小C、浮力不变，压强变大D、浮力不变，压强变小12、如右图所示，每个钩码质量相等，轻杠杆处于平衡状态，若在两边钩码下各再挂上一个相同的钩码，这时（）A、杠杆仍在水平位置平衡B、杠杆右端下降C、杠杆左端下降D、杠杆右端上升二、双项选择题（每小题3分，共9分）13下面是某同学们对身边的一些物理量值的估计，其中基本符合实际情况的是（）A、教室地面到天花板的高度大约为3mB、用手把2个鸡蛋举高1m，手对鸡蛋做的功大约为10JC、一位体重正常的中学生的质量大约为200kgD、成人正常步行的速度大约为1.2m/s14下列情况中，机械能不变的是（）A.雨点在空中下落得越来越快B.小鸟在一定高度匀速飞行C.汽车沿斜面向上匀速行驶D.人在水平地面上匀速行走15、意观察过家里的自行车吗？下列关于自行车增大摩擦或减小摩擦的说法，哪个是错误的？（）A．轮胎上做有凸凹不平的花纹，是为了减小摩擦B．刹车时用力捏刹车柄是为了增大摩擦C．往车轮轴承上加润滑油是为了减小摩擦D．车轮上装有滚动轴承，是为了增大摩擦三、填空题（每空1分，共19分）16、已知冰的密度为0.9×103kg/m3,一块体积是8m3的冰化成水后质量是______。
2016-2017学年第一学期期末九年级物理试题
2016－2017学年第一学期期末九年级物理试题（2017、01）一、选择题（1－19小题只有一个选项正确，每小题2分；20－22小题有两个或两个以上选项正确，全选对得3分，漏选得2分，错选得0分；共47分）1、下列家用电器利用电磁波工作的是（）A．电熨斗B．洗衣机C．微波炉D．电风扇2、如图1所示为蹄形磁铁磁感线分布图，在a、b、c、d四点中，磁场最强的是（）A．a B．b C．c D．d3、关于家庭电路和安全用电，下列说法正确的是（）A．保险丝必须装在零线上B．使用电冰箱时，金属外壳必须接地C．当保险丝熔断后，可以用铜丝代替D．发现有人触电后，应立即用手把他拉开4、下列用电器均标有“220V100W”,它们都正常工作相同时间，产生热量最多的是（）A．电热水袋B．电视机C．电风扇D．白炽灯5、关于能源、能量，下列说法正确的是（）A．可再生能源是未来理想能源的一个重要发展方向B．核能的利用会造成放射性污染，所以应该关闭核电站C．能量是守恒的，不会发生能源危机D．化石能源、水能、核能为不可再生能源6、关于家庭电路的“开关”下列说法正确的是（）A．总开关应装在保险装置的后面B．总开关的作用是便于在检修电路和更换原件时切断电路C．控制用电器的开关要连在零线和用电器之间D．控制用电器的开关短接时可引起空气开关跳闸7、关于电流做功过程中的能量转化，下列说法中错误的是（）A．电动机主要是把电能转化为机械能B．白炽灯主要是把电能转化为内能和光能C．给蓄电池充电是化学能转化为电能D．电炉主要是把电能转化为内能8、2016年春节联欢晚会上，推出了“全民抢红包”活动，观众通过手机微信的“摇一摇”入口，就可以参与抢红包，手机抢红包过程中用来传递信息的是（）A．声波B．空气C．电磁波D．光导纤维9、小萌在更换灯泡时发现灯泡上标有“220V 40W”的字样．下列说法中正确的是（）A．该灯泡只能在220V电压下工作B．该灯泡的实际功率是40W不变C．该灯泡每秒消耗的电能是40W D．该灯泡正常发光时的功率是40W 10、有很多物理知识可以用简洁的语言来描述，其中对应关系不合理的是（）A．保险丝——牺牲我一个，平安一家人B．电阻——越串越大，越并越小C．教室内的日光灯——荣俱荣，一损俱损D．闸刀开关——家庭电路中的“老大”11、老师上课时常使用“小蜜蜂”扩音，声音信号由话筒传入扩音器扩大后从扬声器播出，话筒、扬声器的工作原理分别相当于（）A．发电机、电动机B．电动机、发电机C．发电机、发电机D．电动机、电动机12、超市的服装贴有磁性标签，未消磁的标签通过超市安检门时，安检门上的线圈会产生电流，触发报警器达到防盗目的。
