R410A制冷剂特性+及安装维修
R410A制冷剂特性及安装维修作为最传统的空调器用制冷剂—R22由于存在对臭氧层的破坏作用，将根据蒙特利尔条约在我们的地球上逐渐被其它的制冷剂所替换。
目前R22替代的制冷剂比较理想的有R407C（HFC32、HFC125、HFC134）和R410A（HFC32、HFC125）两种。
比较而言，R407C冷媒为三种非共沸点混合制冷剂，其热力学性质与单一冷媒相比在蒸发冷凝时有约6度的温度梯度，给热交换器的设计带来困难；同时由于它的成分组成比不同，为我们的日常维修、制冷剂的加注填注带来一定困难；另外，它的压力虽与R22相同，但系统性能却又大大降低。
相比之下，R410A冷媒虽然也是两种冷媒混合而成的非共沸点混合制冷剂，但有它具有单一制冷剂的近似共沸点，在我们的日常维修和制冷剂的携带、加注时使用起来比R407C简单、方便，而且它比R407C的物理性能和化学稳定性要好的多，就目前来说是最好的替代制冷剂冷媒 R-22 R-407C R-410A
分子式 CHCLF2 CH2F2/CHF2CF3/CF3CH2F CH2F2/CHF2CF3
分子量 86.5 86.2 72.6
沸点（℃） -40.8 -43.7 -52.7
临界温度（℃） 96 87.3 72.5
临界压力（kPa） 4974 4816 4949.6
临界密度（kg/m3） 512.82 515.78 500.0
液体密度（kg/m3） 1208 1171 1107
气体密度（kg/m3） 38.28 37.68 53.84
液体比热（kj/kg·K） 1.212 1.483 1.637
气体比热（kj/kg·K） 0.7604 0.9328 1.027
潜热（kj/kg） 233.7 249.73 256.68
液体导热系数(W/m·K ) 0.08725 0.09214 0.1025
气体导热系数(W/m·K ) 0.01122 0.01280 0.01266
液体粘度（μpoise） 1808 1696 1314
气体粘度（μpoise） 126.5 123.5 128.8
ODP 0.05 0 0
GWP 0.37 0.38 0.46 R22 R407C R410A
压缩机专用压机、POE\PVE油专用压缩机、 POE\PVE油
冷凝器设计压力2.94MPa 设计压力3.3MPa 设计压力4.15MPa
蒸发器
节流装置毛细管内径大毛细管内径大
四通阀专用专用
截止阀专用专用
铜管确认耐压，和壁厚，1.1倍确认耐压，和壁厚，1.6倍
干燥过滤器分子筛XH-9 分子筛XH-10或XH-11C 分子筛XH-10或XH-11C
高分子材料 CR合成橡胶 HNBR合成橡胶 HNBR合成橡胶
两器加工水分残留少，POE挥发油水分残留少，POE挥发油
焊接工艺无氯离子助焊剂无氯离子助焊剂
检漏专业设备专业设备
冷媒充注方式液态充入、压力变更液态充入、压力变更
蒸发压力(0℃) 498KPa(绝对压力) 499KPa(绝对压力) 804KPa(绝对压力)
冷凝压力(50℃) 1943KPa(绝对压力) 2112KPa(绝对压力) 3061KPa(绝对压力)
冷媒充注设备专业设备专业设备
包装增加R407C标识增加R410A标识由于目前空调所使用的制冷剂R22、R407C及R410A 在常温下是液化气体，所以在使用之前，必须遵照高压气体的安全管理方法，以防止高压气体引起火灾、爆炸。
因R410A是高压气体，使用的容器必须是高压容器。
使用中一定要注意勿使容器摔落、倒下、受到强烈碰撞或滚动。
R407C及R410A气体虽然为不可燃，在和一般高压气体同样储存时，应选择通风荫凉处。
R410A气体比空气重，易沉于低处。
因此，若气体漏出，充满室内，室内氧气浓度就会变低，从而使人体缺氧。
此外，在空气中存在R410A气体的情况下使用明火时，会产生有刺激味及腐蚀性的有毒气体。
不要使其直接接触皮肤或者进入眼睛。
当进入眼睛时，必须用清水冲洗15分钟以上，并尽量勿搓眼或眨眼。
疼痛厉害时，请用稀硼酸水冲洗。
并马上与专门医生联系，接受治疗。
为防止这种事故的发生，请勿必戴保护眼睛。
当R407C及R410A以液体状态暴露于空气中时，会由于因蒸发而导致周围空气温度急剧下降。
因此，当液体直接接触皮肤时，有可能造成人体冻伤。
四通阀、截止阀等密封件必须使用丁氰橡胶密封件。
连接管的耐压值由于比较大，必须使用壁厚0.8毫米以上的铜管连接。
R410A比R22制冷剂的压力要高大约1.6倍（绝对压力）左右，在售后服务的过程中一旦发生错误的操作，将有可能发生重大的事故。
在安装、维修R410A制冷剂的空调时，要使用R410A专用工具及材料，注意安全操作。
（1）操作之前，确认空调制冷剂的种类，绝对不能使用R410A之外的制冷剂。
在使用R22制冷剂的空调中，同样也绝对不能使用R410A制冷剂。
（2）在操作中如有制冷剂泄漏，要及时进行通风换气。
（3）在进行安装、移动、维修空调时，禁止将空气混入系统管路中。
如果混入空气等气体，将导致循环系统高压异常，造成循环系统管路破裂、裂纹。
安装、维修工作结束后，要仔细确认，系统不能有泄漏的现象。
如果制冷剂泄漏在室内，一旦与电风扇、取暖炉、电炉等器具发出的电火花接触，将会形成有毒气体。
在安装一拖多空调时，由于一次性封入的制冷剂量比较多，尤其是在小房间内进行安装，要防止发生制冷剂泄漏，其浓度也不能超过规定值。
否则，将造成室内缺氧。
在进行安装、移动、维修空调时，要严格依据说明书的具体要求进行安全、可靠的操作、维修。
当发生泄露时，会造成制冷系统工作不正常、漏水、火灾等。
绝对不要私自对空调进行改造。
维修不当同样会引起漏水、触电、引起火灾等。
千万不要与其他的制冷剂、冷冻机油进行混合使用。
由于R410A的压力比较高，所以配管、工具等为专用。
与使用其他冷媒的空调不同，不要混合使用。
由于和以前使用的制冷剂不同，容易受到空气中的水分以及冷冻油中的氧化物、油脂等不纯物的影响，在操作时要充分注意，使用洁净的配管，防止水分等混入。
另外，还要注意的是不能使用已经使用过的旧配管。
在移机、安装时必须保证使用新的配管。
如果产生焊接的话，在焊接的过程中要保证在配管内一边流通氮气，一边焊接。
由于R410A是一种模拟共沸混合制冷剂，在加注时，要严格采取液体方式（将制冷剂罐倒置）添加。
使用气体方式加注时，制冷剂的组成结构会发生变化，导致空调的性能也发生变化。
使用R410A制冷剂的家用空调，压力比传统的R22的空调要大的多，在选择材料方面，一定要与R410A相适应。
关于铜管的选择，在外径、壁厚有特殊的规定，要严格遵守以下的要求选择R410A允许使用的铜管壁厚：
外径（mm）铜管壁厚（mm）
6.35 0.80
9.52 0.80
12.7 0.80
真空度：在抽真空时，真空度一般在15Pa以下。
移机时注意：拆下的联机管不允许再次使用。
若使用新联机管，必须使用壁厚0.8mm以上的铜管；室外机截止阀封帽要拧好。
R22：一般运行时，吸气压力0.40～0.70Mpa（正常系统表压≥0.5Mpa） R410A：一般运行时，吸气压力0.70～1.15Mpa（正常系统表压）
壁厚为0.7mm的铜管，绝对不能使用。
压缩机为R410A专用，不允许不同压缩机互换或者利用空调本身的压缩机进行抽真空，以免引起爆炸。
R410A空调都加装有一干燥过滤器，维修制冷系统时要注意更换。
R410A空调的两器及系统配管虽然在外观上和R22的没有区别，但是它的制造工艺要求较高，系统内的含水量，杂质含量等都比R22的要低，且耐压性要高强。
R410A压缩机采用POE油润滑。
POE润滑油和水容易产生反应，生成水和酸，而生成的水又能促使POE润滑油进一步反应。
不仅使系统内的水分越来越多，毛细管发生冰堵；同时系统内制冷剂的酸性也会越来越高，系统内发生腐蚀和镀铜现象大大增加。
因此，在装机连接管、焊接的时候，动作要迅速，在打开连接管的塞子后，一定要在五分钟内上紧螺母，排空时间可以适当延长。
在安装、维修时，只要是打开制冷系统，不管是什么原因，都必须更换干燥过滤器。
割开制冷系统后，必须马上用东西包住断开口，以免空气中的水分进入系统内。
制冷系统暴露在空气中的时间不得超过五分钟。
在维修完毕后抽真空时，所使用的真空泵应为专用真空泵。
此泵的润滑油应用脂类油，且此泵不得用来为使用R22的空调来抽真空，否则将引起制冷剂的混合污染，从而影响空调的性能。
抽真空的时间必须保证在25分钟以上。
否则系统内的水分会偏高，会影响空调的使用稳定性。
在维修时，若需要换零部件时，必须使用R410A专用配件，不得和R22的混用，否则会影响空调的稳定性。
R410A应存放在30 度以下的环境中。
若在高于30度的环境中存放过，必须在30度以下的环境中存放24小时以上才能使用，否则制冷剂的成分会变化，影响空调的性能。
R410A制冷剂的性质
R410A制冷剂的性质R410A制冷剂是一款由HFC类物质组成的混配制冷剂，它是由R32（二氟甲烷）和R125（五氟乙烷）组成的混合物。
R410A外观无色，不浑浊，易挥发，沸点-51.6℃，凝固点-155℃；其主要特点有：（1）不破坏臭氧层。
（2）毒性极低。
（3）不可燃。
空气中的可燃极性为0。
（4）化学和热稳定性高（5）水分溶解性与R22几乎相同。
（6）是混合制冷剂，由两种制冷剂组成R410A制冷剂与R22相比，R410A的制冷量显著提高，因此为设计更小更紧凑的空调设备提供了可能。
并且由于R410A具有近共沸的物性，在整个运行范围内，制冷剂温度滑移小于0.2℃，R410A在制冷空调系统中不会发生显著的分离，即不会由于泄漏而改变制冷剂的成分，因此在售后维修再补充过程中，无需排放掉系统中剩余的制冷剂。
R410A是目前世界公认的家用空调R22制冷剂的中长期替代品。
1、R410A物理性质：与R22、R407C的对比, R410A成分R32（沸点℃ -51.7 ）50%和R125-50% （沸点℃ -48.4）2、R410A物理性质：与R22、R407C的换热性能对比R410A物理性质：优缺点小结（1）优点：① 由于相对制冷能力高，便有可能将制冷设备小型化。
② 由于优良的热传导性，较低的压力损失，较高的压缩效率，便有可能提高系统的效率。
（2）缺点：由于压力比R22高出60％，系统耐压部件强度增加，例如各种阀(四通阀, 高低压阀, 单相阀,电磁阀等)耐压强度增加，动作压力增加；注意弯曲部, 焊接部, 应力集中部等薄弱处的耐压强度；换热器铜管径减小，强度增加。
3、 R410A空调运行压力、温度（可供一般工况参考）★上表中的压力、温度为标准工况下锁频状态稳定运行的测试值，随制冷/热负荷的增加而增大，反之亦然。
维修时可做参考，不能一概而论。
★ 上表为普通能效等级空调的测试值，高能效空调的压力、温度参数略有偏差，但变化不大。

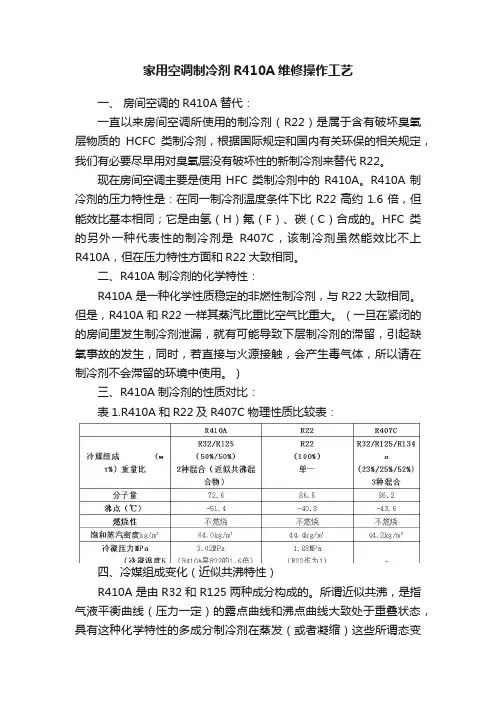

家用空调制冷剂R410A维修操作工艺
家用空调制冷剂R410A维修操作工艺一、房间空调的R410A替代：一直以来房间空调所使用的制冷剂（R22）是属于含有破坏臭氧层物质的HCFC类制冷剂，根据国际规定和国内有关环保的相关规定，我们有必要尽早用对臭氧层没有破坏性的新制冷剂来替代R22。
现在房间空调主要是使用HFC类制冷剂中的R410A。
R410A制冷剂的压力特性是：在同一制冷剂温度条件下比R22高约1.6倍，但能效比基本相同；它是由氢（H）氟（F）、碳（C）合成的。
HFC类的另外一种代表性的制冷剂是R407C，该制冷剂虽然能效比不上R410A，但在压力特性方面和R22大致相同。
二、R410A制冷剂的化学特性：R410A是一种化学性质稳定的非燃性制冷剂，与R22大致相同。
但是，R410A和R22一样其蒸汽比重比空气比重大。
（一旦在紧闭的的房间里发生制冷剂泄漏，就有可能导致下层制冷剂的滞留，引起缺氧事故的发生，同时，若直接与火源接触，会产生毒气体，所以请在制冷剂不会滞留的环境中使用。
）三、R410A制冷剂的性质对比：表1.R410A和R22及R407C物理性质比较表：四、冷媒组成变化（近似共沸特性）R410A是由R32和R125两种成分构成的。
所谓近似共沸，是指气液平衡曲线（压力一定）的露点曲线和沸点曲线大致处于重叠状态，具有这种化学特性的多成分制冷剂在蒸发（或者凝缩）这些所谓态变化时组成结构的变化很小。
因此，即使在配管的气态部发生制冷剂泄漏，循环制冷剂的组成结构的变化也很小。
因此，R410A可以跟R22这些单一成分制冷剂同样使用。
但在充填制冷剂的时候，考虑到制冷剂气瓶等容器里的制冷剂在气态和液态的组成还是有若干变化，因此要尽量在液态部分填充制冷剂。
五、压力特征：R410A同R22相比，在同一温度条件下的饱和蒸汽压力比R22约高1.6倍，因此请使用高耐压标准的R410A工具和零部件进行施工或维修。
表2.R410A和R22饱和蒸汽压力比较表：单位：MPa六、R410A的冷冻机油R22冷冻机油一直以来是使用矿物油、烷基苯类合成油。
R410空调的安装维修详细方法与操作步骤
• 关闭压力表阀门，观察压力表指针5分钟，看指针是否 回转。如果指针有回转，即系统有泄漏。
检查泄漏
• 旋下二通阀，三通阀上的螺帽 • 用六角匙打开二通阀，检漏
• 无泄漏－－进行下一步的程序 • 有泄漏－－检查泄漏的地方，然后重新由第二步进行再 抽真空工作
• 打开三通阀的阀门，然后旋下压力表胶管。（建议先 打开三通阀）
用途
R410A要求说明
配管喇叭口加工
进行扩管时确定配管 伸出扩管器的尺寸
抽真空、添冷媒 抽真空 添冷媒
扩管时比使用R22多出0.5；在喇叭口面上不能涂冷冻机油 /
高压表-0.1~5. 3MPa 低压表：0.1~3.8MPa 要装备单向阀防止泵内润滑油倒流 颜色区分粉红色 或玫瑰红色
气体泄漏检测
高灵敏度HFC冷媒专用泄漏检测仪
冷媒软管
添冷媒
耐压耐油性要好
扩管器
安装维修工具图例
A 扩管口径比R22
扩管口径大
管径
A尺寸
R410A R22
1/4″ 9.1 9.0
3/8″ 13.2 13.0
1/2″ 16.6 16.2
5/8″ 19.7 19.4
塞尺
进行扩管时确定配管伸 出扩管器的尺寸
伸出的尺寸
塞尺片
R410A
1.0mm～1.5mm
杂质控制
新冷媒系统对杂质的存在更加敏感
●为了防止两种冷冻油混合，禁止
使用曾用于R22系统的配管；
●压力表以及压力管一定要专用。
●进行扩管等操作时，要避免任何 的杂质进入配管（包括水份，油份 ，尘埃等） ●穿过墙孔时，要把配管口用胶套 封好，避免杂质进入
安装流程和注意事项
安装之前
R410A空调介绍及其安装维修注意事项101110
当CFC被紫外线分解时，会释放出氯 离子。游离的氯离子会与臭氧分子发 生作用，“抢夺”臭氧分子里面的氧 原子，使臭氧分子分解。
Cl + O3 = ClO + O2
世界品质●志高创造
一、新冷媒—R410A介绍
R22与其替代制冷剂R407C、R410A的物理性能比较
成分 混合比率 共沸性 沸点 临界温度 临界压力 燃烧性
世界品质●志高创造
二、 R410A用于志高空调上的各类介绍 3、四通阀：R410A的系统只能采用专用的四通阀， 绝对不能把R22系统用的装到R410A系统里。
R410A的四通阀与R22四通阀的区别： 看标签的颜色： R22的为绿色 R410A为玫瑰红色 看标签的标识：R410A的会直接标 有”R410A”字样
电子秤
R22： 绿色 R407C：褐色 R410A：粉红色 注意：如果使用由虹吸管的制冷剂容器，充注制冷剂时就不需要把容器倒置。
一、新冷媒—R410A介绍
充注冷媒的注意事项：
搭载有虹吸管的冷媒罐： 为了保证冷媒的有效充注，虹吸管是没有接触到冷媒罐的底部的；也就是说， 当罐内冷媒低于虹吸管时，是不能保证制冷剂的液体充注。
世界品质●志高创造
二、 R410A用于志高空调上的各类介绍
（二）R410A空调的专用配件：（与R22系统相比，R410A的专用配件）
世界品质●志高创造
二、 R410A用于志高空调上的各类介绍
2、截止阀：R410A的系统只能采用专用的截止 阀，绝对不能把R22系统用的装到R410A系统里。
世界品质●志高创造
二、 R410A用于志高空调上的各类介绍
世界品质●志高创造
二、 R410A用于志高空调上的各类介绍
R410A使用指南与空调安装问题分析
• 液态制冷剂压 力降低时，低
沸点组分先蒸 发。
• 加充制冷剂时应采用 液态充注（冷媒罐倒 置）。
• 不能将R410从冷媒罐 以气体形式放出。
R410A填充方法
• 对于带有虹吸管的制冷剂罐，正常方向充 注，对于没有虹吸管的制冷剂罐，须倒置 充注；
• 连接维修口前，应排 掉软管内空气；
2.1 抽真空安装方式
• 抽真空的作用
• 检查系统是否存在泄漏 • 防止空气混入制冷系统 • 防止水分进入制冷系统 • 减少对大气的污染
抽真空操作步骤
1. 用软管联接接维修口与压力表，软管有顶针侧 接维修口；
2. 全开压力表低压阀，完全关闭高压阀； 3. 启动真空泵，直到压力表指示为-0.1MPa，关闭
入。
2.5 R410A新冷媒安装施工指南
2.5.1安全注意事项
R410A比R22冷媒的压力要高大约1.6倍（绝对压力，绝对压 力=相对压力或表压+1大气压或1公斤力）左右，所以，
在施工与售后服务的过程中一旦发生错误的操作，将有可能发生重大的事故。 在安装R410A冷媒的空调时，请使用R410A专用工具以及材料，注意安全操作
R410A新冷媒安装施工指南
（3）由于和以前使用的其他冷媒不同，容易受到水分、氧化层、油脂等不 纯物的影响，所以，在施工操作时需充分注意，使用洁净的配管，防止水分 等混入。另外，还要注意的是不能使用已经使用过的配管。在按装施工时必 须保证使用新配管。 在焊接的过程中需保证在配管内一边流通氮气，一边焊接。 （4）从保护大气环境的角度出发，建议使用真空泵。 （5）由于R410A是一种模拟共沸混合冷媒，在添加冷媒时，使用液体方式（
（1）操作之前，确认空调冷媒的名称，然后对不同冷媒实施不同的操作， 在使用R410A冷媒的家用空调中，绝对不能使用R410A之外的冷媒。在使用R22 冷媒的空调机中，也绝对不能使用R410A冷媒。
r410a成分
r410a成分摘要：一、R410A 制冷剂的概述1.R410A 的定义2.R410A 的特性二、R410A 的成分1.主要成分2.辅助成分三、R410A 的应用领域1.空调制冷2.商业制冷3.工业制冷四、R410A 的环保优势1.臭氧层破坏潜能值（ODP）2.全球变暖潜能值（GWP）五、R410A 的安全使用1.使用注意事项2.储存和搬运要求正文：R410A 是一种混合制冷剂，广泛应用于空调、商业制冷和工业制冷领域。
本文将对R410A 的成分、应用领域以及环保优势和安全使用进行详细介绍。
一、R410A 制冷剂的概述R410A 是一种氢氟烃（HFC）类制冷剂，由氢、氟和碳三种元素组成。
它具有高制冷性能、低温度和压力、以及良好的热稳定性。
与传统的R22 制冷剂相比，R410A 在环保方面具有明显优势。
二、R410A 的成分R410A 的主要成分是50% 的R32 和50% 的R125。
R32 具有较高的制冷性能，但易燃；R125 具有较低的制冷性能，但不易燃。
这两种成分在R410A 中起到相互抑制的作用，使制冷剂既具有较高的制冷性能，又保证了安全。
三、R410A 的应用领域R410A 因其优良的制冷性能，被广泛应用于空调制冷、商业制冷和工业制冷等领域。
尤其是在空调行业，R410A 已经逐渐替代了传统的R22 制冷剂。
四、R410A 的环保优势R410A 的环保优势主要体现在其臭氧层破坏潜能值（ODP）和全球变暖潜能值（GWP）。
与R22 相比，R410A 的ODP 为0，几乎不破坏臭氧层；其GWP 约为1700，远低于R22 的GWP（18000）。
因此，R410A 被认为是一种环保型制冷剂。
五、R410A 的安全使用虽然R410A 在环保方面具有优势，但在使用过程中仍需注意安全。
首先，要确保制冷系统密封良好，避免制冷剂泄漏；其次，储存和搬运过程中要轻拿轻放，避免阳光直射和高温环境。
此外，当制冷系统需要维修时，应使用专业的工具和设备，避免与明火接触。
R410A制冷剂性质简介及安装维修服务指南
R410A制冷剂性质简介及安装维修服务指南目前，在制冷、空调界，氟利昂是最为常见的制冷剂，但是含有氯元素的氟利昂制冷剂的使用，使臭氧层受到破坏，不能有效地保护地球上的生物免遭紫外线的伤害，这一现象引起国际社会的严重关注，制定了《蒙特利尔议定书》，严格限制有关物质的使用。
为了减少对臭氧层的破坏，国际社会一直在寻找性能优良的制冷剂，逐步替代早先的制冷剂类型。
对常用的制冷工质替代可分成两大阶段，一是对CFCs工质的替代，另外一个阶段是对HCFCs （主要是R22）的替代。
目前，国际社会逐步削减HCFCs的使用量，处于对HCFCs的替代过程中。
迄今为止已发现氟利昂R407C、R410A等HCFs工质正逐步替代氟利昂R22。
R410A为近共沸混合物,温度滑移微小,是R22的理想替代物。
在美国和日本,R410A已成为房间空调和组合空调系统中R22的主要替代物。
但是，不同的制冷剂选择对制冷循环及制冷机的性能有重大影响，而且R410A的压力比R22要高出许多，在安装维修过程中也会有许多新的问题。
R410A制冷剂正在逐步的应用与空调与制冷行业中，该制冷剂性能优良，具有单位容积制冷量较大，良好的热传递性，压降小等特点，现对R410A的主要性能及其在安装维修过程中的注意事项进行介绍。
一、物理性质R410A，是一种混合制冷剂，它是由R32（二氟甲烷）和R125（五氟乙烷）组成的混合物，其优点在于可以根据具体的使用要求，对各种性质，如易燃性、容量、排气温度和效能加以考虑，量身合成一种制冷剂。
R410A外观无色，不浑浊，易挥发，沸点-51.6℃，凝固点-155℃；其主要特点有：（1）不破坏臭氧层。
其分子式中不含氯元素，故其臭氧层破坏潜能值（ODP）为0。
全球变暖潜能值（GWP）小于0.2。
（2）毒性极低。
容许浓度和R22同样，都是1000ppm。
（3）不可燃。
空气中的可燃极性为0。
（4）化学和热稳定性高（5）水分溶解性与R22几乎相同。
R410a空调安装及维修要点1
50： ： KFR-26GW/dLP50-130(1) KFR-32GW/dLC50-130(1) KFR-35GW/dLC50-130(1) KF-26GW/LP50-130(1) KF-32GW/LC50-130(1) KF-35GW/LC50-130(1)
B50： ： KFR-51LW/dLB50-330(1) KFR-72LW/dLB50-330(1) KF-51LW/LB50-330(1) KF-72LW/LB50-330(1) H31： ： KFR-51LW/dLH31-330(1) KFR-72LW/dLH31-330(1) KF-51LW/LH31-330(1) KF-72LW/LH31-330(1)
五
HFC制冷剂由两种以上组分组成时，充注制冷剂 可能会引起组分的变化，导致空调性能发生变化。 ① 必须进行液相冷媒添加 ② 冷媒罐具有虹吸管时，不用倒置冷媒罐添加。
35： ： KFR-26GW/dLP35-130(1) KFR-32GW/dLC35-130(1) KFR-35GW/dLC35-130(1) KF-26GW/LP35-130(1) KF-32GW/LC35-130(1) KF-35GW/LC35-130(1)
R410a空调安装及维修要点 R410a空调安装及维修要点
——格兰仕空调客服部技术科 格兰仕空调客服部技术科
2010年10月 年 月
பைடு நூலகம்
前言
因格兰仕公司新冷媒（R410a）的空调器 已在市场上进入销售上量阶段，这些机型与 普通R22冷媒在安装与维修方面有较大的区别， 现将其中不同点及相关应注意的事项说明如 下，请相关人员遵照执行。
B50
H31
R410A冷媒特性以及安装维修
R22冷媒P-h图
R410A冷媒P-h图
图上， 冷媒的运转冷凝压力约为R22的1.5倍， 在P-h图上，R410A冷媒的运转冷凝压力约为 图上 冷媒的运转冷凝压力约为 的 倍 设计时需要考虑相关构成部品的耐压性。（均为标准工况下） 。（均为标准工况下 设计时需要考虑相关构成部品的耐压性。（均为标准工况下）
蒸发导热系数 R410A
16000 14000 12000 10000 压力降
R22 R22
8000 6000 4000
压力降 R410A
2000 0 150 200 250 300 350 Mass Flux，kg/s m2
2000 0 150 200 250 300 350 400 Mass Flux，kg/s m2 450
制冷剂（冷媒） 制冷剂（冷媒）特性
表中R410A蒸发潜热和蒸汽密度较大， 表中R410A蒸发潜热和蒸汽密度较大，压缩机单位排 R410A蒸发潜热和蒸汽密度较大 气体积的能力大， 气体积的能力大，为避免系统设计点的偏离导致的效率 低下，需要缩小压缩机的排气体积，更改压缩机汽缸。 低下，需要缩小压缩机的排气体积，更改压缩机汽缸。
制冷剂（冷媒） 制冷剂（冷媒）特性
R22的92% R410A理论热力学COP R22的96% R410A系统COP 热传导率提高及压 降减少的效率提升 R22的100% R410A系统最佳化的效率提高 热交换器流程变更 冷凝热交换器传热面积增 加
缩小压缩机的排气容积，使之符合R410A特性， 缩小压缩机的排气容积，使之符合R410A特性，此压缩机的效率和 R410A特性 R22压缩机的效率相同时 根据R410A 压缩机的效率相同时， R410A冷媒热物性质所决定的各蒸发温 R22压缩机的效率相同时，根据R410A冷媒热物性质所决定的各蒸发温 冷凝温度下的R22 R410A理论COP比值 冷凝温度50℃ R22与 理论COP比值。 50℃蒸发温度 度，冷凝温度下的R22与R410A理论COP比值。冷凝温度50℃蒸发温度 10℃时 理论COP R22降低 COP比 降低8 左右。相反，根据导热系数， 10℃时，理论COP比R22降低8％左右。相反，根据导热系数，粘性系数 等的流体特性（ ），冷媒热传导率比R22大 冷媒热传导率比R22 ），且 等的流体特性（1-1，1-2），冷媒热传导率比R22大（1-3，1-4），且 因冷媒压降小，实际制冷系统性能增加4 左右，因此要达到R22 R22系统 因冷媒压降小，实际制冷系统性能增加4％左右，因此要达到R22系统 能力或以上能力，要求提高压缩机及热交换器的性能。 能力或以上能力，要求提高压缩机及热交换器的性能。
美的空调R410A产品安装及维修要点
13.0
12.7
16.6
16.2
2. 喇叭口加工时,铜管突出量: A (mm)
铜管外径 (mm)
使用R410A专用工具时
R410A
R22
使用原R22用工具 时
R410A R22
6.35
0~0.5
0~0.5 1.0~1.5 0.5~1.0
9.52
0~0.5
0~0.5 1.0~1.5 0.5~1.0
12.7
09年美的变频空调里的C和W系列为R410A新冷媒。
KFR-26GW/BP3DN1Y-C；KFR-35GW/BP3DN1Y-C KFR-50LW/BP3DN1Y-C； KFR-72LW/BP3DN1Y-C KFR-26GW/BP2DN1Y-W；KFR-35GW/BP2DN1Y-W
R410A制冷剂专用工具配备要求
注意：以上方法都要在外界环境温度0度以上才能完成。
✓方法五：在外界环境温度低于零度以下的情况，最好采用定量加制冷剂的方式进 行添加冷媒。在外界环境温度低于-10尽量说服客户不要使用空调，空调维修尽 量在气温回升的春季旺季来临之前进行维修。
遥控器退出额定制冷模式退出方法： •断电 •通过摇控器改变设定温度不是17 ℃ •通过摇控器改变设定风速不是高风 •通过摇控器改变运行模式不是制冷模式 •如果均不改变，5小时后会自动退出额定制冷模式
R410A四通阀的与R22高压阀的区别： 看标签的颜色：R22的为绿色；R410A的为玫瑰红色。 看标签的标识：多数R410A的会直接标有“R410A”字样，三花公司的较
特别，采用以下标称方法：SHF-4-xx：R22 SHF-4H-xx：R410A
截止阀的外观区别图例
四通阀的外观区别图例
