门禁说明书KOB
门禁机说明书
门禁一体机说明书使用前请仔细阅读本说明书一、产品简介本产品是普通刷卡门禁机：具有操作简单，运行稳定等优点，支持外接读卡器、可做读卡器使用，多种验证方式密码开门、卡开门、卡+密码开门三种开门方式。
使用范围：任何需要权限控制的通道1、技术参数序号项目指标1电压DC+8V—+15V（标准12V）2电流不驱动锁时≤70mA3开锁电流≤1000mA4工作温度-10℃—70℃5工作湿度0—100%6频率125KHz(EM卡)13.56MHz(M1卡)7最大刷卡距离15—20厘米2、功能介绍序号项目指标1容量400张，可扩至3000张2验证方式卡、密码、卡+密码3最大刷卡距离15—20厘米4初始编程密码1234565控制器本身内置一个读头，可以外接一个W26读头6机器本身可以做读头使用二、接线示意图门禁接线座专用电源接线座专用门禁锁+12V GND COM NO NC KEY D0D1BELL1BELL2门禁机连线图三、增加删除用户1、验证方法1、卡用户：直接刷卡验证成功后，绿灯点亮，输出开门信号2、密码用户：先输入密码，最后按#，成功后，绿灯点亮，输出开门信号3、卡+密码：先刷卡，再输入密码，按#号结束验证，绿灯点亮，输出开门信号2、增加用户A 、刷卡注册户卡：1、依次按“#”→“*”→“123456”→“#”，蜂鸣器滴滴响两声，绿灯点亮，进入设置模式2、依次按“5”→可连续刷卡登记→按“#”蜂鸣器响两声，成功提示，按2下“*”退出编程B 、输入卡号注册：1、依次按“#”→“*”→“123456”→“#”，蜂鸣器滴滴响两声，绿灯点亮，进入设置模式2、依次按“2”→输入ID 10位数编号→按“#”蜂鸣器响两声，成功提示，按2下“*”退出编程C 、密码注册:1、依次按“#”→“*”→“123456”→“#”，蜂鸣器滴滴响两声，绿灯点亮，进入设置模式2、依次按“3”→输入6位任意数字→按“#”蜂鸣器响两声，成功提示，按2下“*”退出编程3、删除用户依次按“#”→“*”→“123456”→“#”，蜂鸣器滴滴响两声，绿灯点亮，进入设置模式A 、刷卡删除：依次按“8”→按“1”→可连续刷卡删除→按“#”蜂鸣器响两声，成+12V GND PUSH NO GND NC出门按钮门铃WG26输出和输入专用门禁锁#5#1#切换输出模式功提示，按2下“*”退出编程B、输入卡号删除：依次按“8”→按“2”→输入10位卡号→按“#”蜂鸣器响两声，成功提示，若要继续删除，请重新按“2”→输入10位卡号→按“#”，按2下“*”退出编程C、密码删除：依次按“8”→按“3”→输入密码→按“#”蜂鸣器响两声，成功提示若要继续删除，请重新按“3”→输入密码→按“#”结束，按2下“*”退出编程四、卡+密码注册1、依次按“#”→“*”→“123456”→“#”，蜂鸣器滴滴响两声，绿灯点亮，进入设置模式2、依次按“4”→输入ID10位数编号→再输入6位任意数字→按“#”蜂鸣器响两声，成功提示，按2下“*”退出编程五、设置开门时间：（默认开门6秒）1、依次按“#”→“*”→“123456”→“#”，蜂鸣器滴滴响两声，绿灯点亮，进入设置模式2、依次按“7”→输入1-9数字→按“#”蜂鸣器响两声，成功提示，按2下“*”退出编程1------2秒4------8秒7------14秒2------4秒5------10秒8------16秒3------6秒6------12秒9------18秒六、修改编程密码及机器初始化1、修改编程密码1、依次按“#”→“*”→“123456”→“#”，蜂鸣器滴滴响两声，绿灯点亮，进入设置模式2、依次按“1”→输入新编程密码→按“#”，按2下“*”退出编程2、删除所有登记过的注册信息1、依次按“#”→“*”→“123456”→“#”，蜂鸣器滴滴响两声，绿灯点亮，进入设置模式2、依次按“9”→按“#”→输入123→按“#”蜂鸣器响四声，成功提示，按2下“*”退出编程3、恢复出厂设置门禁机在通电的时候用导体将Reset（A、B）脚短路一下，蜂鸣器滴滴五声响，即恢复出厂设置成功！恢复出厂设置将包括的内容有：1.编程密码2.超级用户验证密码3.开门时间。
门禁控制器（单门双向 B 款）使用说明书
使用要求
请勿将设备放置和安装在阳光直射的地方或发热设备附近。 请勿将设备安装在潮湿、有灰尘或煤烟的场所。 请保持设备的水平安装，或将设备安装在稳定场所，注意防止本产品坠落。 请勿将液体滴到或溅到设备上，并确保设备上没有放置装满液体的物品，防止液体流入设备。 请将设备安装在通风良好的场所，切勿堵塞设备的通风口。 仅可在额定输入输出范围内使用设备。 请勿随意拆卸设备。 请在允许的湿度和温度范围内运输、使用和存储设备。
9
拨码开关
10
TCP/IP，软件平台接口
11
1 号门进门读卡器
12
1 号门出门读卡器
13
重启键
14
DC 12V 电源接口
指示灯说明如表 所示。
序号 15 16 17
表 说明
指示灯说明
门锁状态指示灯
电源指示灯
出门按钮 门磁接线说明
图 出门按钮 门磁接线图
接口 出门按钮+门磁
表 接线端子 SR1 PUSH1
详细信息
按照界面参数，填写详细用户信息。
步骤 单击“完成”，完成人员添加。
添加门组
可将门禁分组，对各门禁组合管理。
步骤 在“门禁”界面，单击
，选择“门组权限”。 图 门禁权限
步骤 单击“添加”。
图 添加门组
步骤 输入“门组名称”、选择“时段”和该门组需要管理的门。 步骤 单击“确定”，完成添加。
添加方式
选择“ 域名”。通过设备的 地址或者域名添加设备。
域名
设备的 地址或者域名。
端口
设备的端口号，默认端口号为
，请根据情况填写。
组名
选择设备所在的分组。
用户名、密码
被添加设备的用户名和密码。
门禁系统使用说明书
门禁系统使用说明书目录1 快速入门 (2)1.1 核心平台结构 (2)1.2 门禁子系统结构及使用流程 (2)2 门禁软件介绍 (4)2.1 系统管理 (5)2.1.1 系统参数 (5)2.2 门禁管理 (6)2.2.1 控制器设置 (6)2.2.2 控制点状态 (7)2.2.3 门属性设置 (7)2.2.4 人员设置 (9)2.2.5 超级卡或密码 (10)2.3 时段管理 (11)2.3.1 门开关时段设置 (11)2.3.2 门特殊时段设置 (13)2.3.3 人进出时段设置 (14)2.3.4 人特殊时段设置 (16)2.4 控制管理 (17)2.4.1 控制器联动设置 (17)2.4.2 报警输出设置 (18)2.4.3 多门互锁设置 (19)2.4.4 紧急群组设置 (20)2.4.5 首卡开门设置 (21)2.4.6 多卡开门设置 (22)2.4.7 管理卡设置 (23)2.5 远程监控 (24)2.5.1 门禁控制台 (24)2.5.2 电子地图设计 (26)2.5.3 地图实时监控 (27)2.6 门禁查询 (27)2.6.1 门禁正常刷卡记录 (27)2.6.2 门禁异常刷卡记录 (28)2.6.3 报警设备事件记录 (29)2.7 系统维护 (29)2.7.1 清理过期数据 (29)2.7.2 扩展功能设置 (29)3 门禁通信服务器设置 (30)4 门禁机IP设置工具使用说明 (31)快速入门说明1.门禁软件安装完成后,请先设置门禁机IP(请参照4.门禁机IP 设置工具使用说明)2.设置门禁通讯服务器(请参照3.门禁通信服务器设置ACSServer) 3.门禁软件使用流程(请参照1.2.2门禁子系统使用流程: 1.1 核心平台结构一卡通系统核心平台的结构主要有以下八个功能模块：其中与门禁子系统相关的功能有：基础档案包括部门档案、人员档案；卡管理包括卡信息设置、卡类设置、发卡开户,换用新卡,补用新卡等。
门禁管理系统使用说明书
门禁管理系统使用说明书(总11页)本页仅作为文档封面，使用时可以删除This document is for reference only-rar21year.March一、系统组成门禁管理系统由行人出入口读卡器、行人大门电磁锁、车辆出入口道闸、摄像机、白光灯、车牌识别仪、控制主机、数据存储服务器等组成。
门禁控制系统组成二、道闸车辆出入口道闸采用深圳捷顺生成的JSDZ0203数字式道闸，该道闸采用先进的直流伺服技术和全电路无触点控制技术，使整机运行更加平稳、可靠。
而且采用了数字化电路自学习检测功能，有效地杜绝砸车现象，使系统运行更安全可靠。
并配备了标准的外接电气接口，可配置车辆检测器以及上位机，实现系统的自动控制。
可广泛适用于道路管理、道路收费及停车场管理等系统中。
1．主要特点1)外形美观大方，结构轻巧；部件标准化，可方便更换；箱体铝合金制作，防水防锈。
2)集光、电、机械控制于一体，操作灵活、方便，使用安全、可靠。
3)系统具有极限位置自锁功能或人为抬杆报警功能(可根据要求设定)。
4)采用先进的直流伺服控制技术，确保系统动作更加准确、平稳。
5)全电路无触点控制，确保系统运行更加安全、可靠。
6)采用PWM调速实现了无极变速，可根据现场需要在速度段内任意调整。
7)按钮滚动菜单设置方式，方便快捷设置闸机运行参数，可根据现场需要进行设置。
8)采用数字化电路的自学习功能，采集闸杆运行数据并进行计算来判断闸杆是否碰到障碍物，若检测碰到障碍物，闸杆则会立即自动升起。
9)强、弱电智能控制系统，除具有一般电气控制功能外，既可使用三联按钮、遥控装置进行手动控制，也可通过车辆检测器进行自动控制，而且系统对外配置标准485电气接口，可通过电脑对其进行远程控制与管理。
10)手动开闸记忆功能：在系统自动运行中，非正常人为开闸数据将被系统自动记录下来备查询，有效防止人为作弊。
11)开闸次数记忆功能：在系统自动运行中，道闸将会记忆上位机发出的开闸指令次数，闸杆会保持开状态直到车辆检测器感应车次与开闸指令次数等同时才进行关闸动作。
门禁系统说明书
门禁系统入门指南系统登录1.点击开始\程序\STOneCard\一卡通门禁管理，或者双击桌面的快捷方式。
进入登录界面。
2.选择缺省的用户名：Admin密码：空该用户名和密码可在软件里更改。
选中上图的更改密码选项后,点击确定,弹出密码更改框,输入新密码,即可更改,如下图所示:门禁管理主界面主界面：显示常用功能模块和操作流程系统参数系统管理->系统参数系统参数:主要设置进出门事件是否显示人员照片和是否需要将卡号转换为Wigand26格式,上次清理数据日期,是否采用IC卡序列号做门禁卡号，初始化时段。
如果有勾选中进门\出门事件是否显示人员照片,则只要发生进出门事件即可显示当前人员照片信息.如果有选中是否需要将卡号转换为Wigand26格式,则10位卡号将自动转换为8位卡号.在核心平台用读卡器发卡即可.如:ID卡号:0000924214 014 06710 发给姓名为:张三:卡号为前十位: 924214,则在门禁机上刷卡,显示后卡号:924214且将显示姓名如果没有选中是否需要将卡号转换为Wigand26格式,则需要用定自8位读卡器发卡才可用.否则发卡后,在门禁机读卡器刷卡,在门禁控制台上显示非法卡,8位卡号,且将不显示姓名如:ID卡号:0000924214 014 06710 发给姓名为:张三:卡号为前十位: 924214,则在门禁机上刷卡,显示后卡号:1406710且将不显示姓名初始化时段:将门属性的开关时段初始化为一个默认开关时段,将人员设置的进出时段初始化为一个默认进出时段.创建数据库时会自动初始化一个门默认开关进段和一个人进出默认进出时段如：:如果有多个门开关时段和多个人进出时段,进行初始化是会初始化最小时段编号,如:门开关时段有编号1.2.3,人进出时段编号有4,5,6,时行初始化时,初始化门开关时段编号为1和人进出时段编号为:4.操作说明：点进“初始化时段”输入密码，点击“确定”即可。

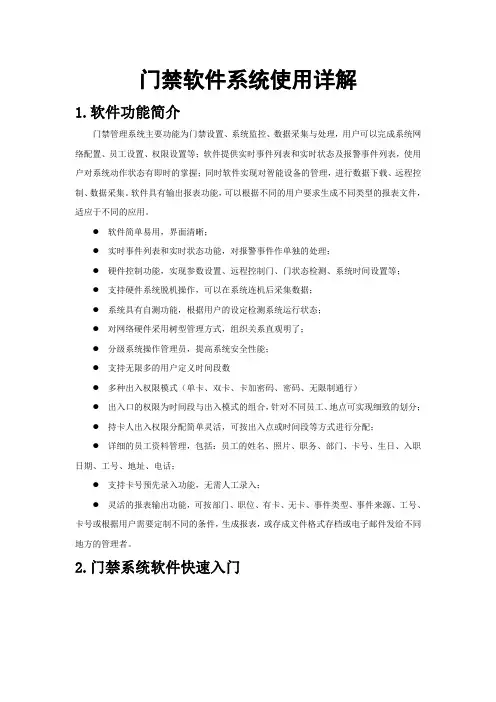

门禁系统操作手册
门禁软件系统使用详解1.软件功能简介门禁管理系统主要功能为门禁设置、系统监控、数据采集与处理，用户可以完成系统网络配置、员工设置、权限设置等；软件提供实时事件列表和实时状态及报警事件列表，使用户对系统动作状态有即时的掌握；同时软件实现对智能设备的管理，进行数据下载、远程控制、数据采集。
软件具有输出报表功能，可以根据不同的用户要求生成不同类型的报表文件，适应于不同的应用。
● 软件简单易用，界面清晰；● 实时事件列表和实时状态功能，对报警事件作单独的处理；● 硬件控制功能，实现参数设置、远程控制门、门状态检测、系统时间设置等；● 支持硬件系统脱机操作，可以在系统连机后采集数据；● 系统具有自测功能，根据用户的设定检测系统运行状态；● 对网络硬件采用树型管理方式，组织关系直观明了；● 分级系统操作管理员，提高系统安全性能；● 支持无限多的用户定义时间段数● 多种出入权限模式（单卡、双卡、卡加密码、密码、无限制通行）● 出入口的权限为时间段与出入模式的组合，针对不同员工、地点可实现细致的划分；● 持卡人出入权限分配简单灵活，可按出入点或时间段等方式进行分配；● 详细的员工资料管理，包括：员工的姓名、照片、职务、部门、卡号、生日、入职日期、工号、地址、电话；● 支持卡号预先录入功能，无需人工录入；● 灵活的报表输出功能，可按部门、职位、有卡、无卡、事件类型、事件来源、工号、卡号或根据用户需要定制不同的条件，生成报表，或存成文件格式存档或电子邮件发给不同地方的管理者。
2.门禁系统软件快速入门1．操作功能面板：是指软件操作功能的一个集合，软件所有功能都在此面板内，通过操作此面板来实现门禁相关功能；2．设备或部门选择树：选择当前操作的对象，对象可以是某个部门、或某个控制器、或控制器的某个门。
一次可以从该<设备或部门选择树>中，选择一个或多个操作对象；3．快捷功能工具条：将<操作功能面板>中的某些常用功能，放到该工具条上，方便快捷操作；4．编辑常用工具条：对当前<功能操作区>的操作对象，进行“新增”、“修改”、“删除”、“选中”等操作功能的一个集合工具条，操作对象具体来说，就是从<设备或部门选择树>选择过来的部门、控制器以及某个具体的门；5．功能操作区：对某项功能进行操作的工作区，一般包括“功能操作按键”、“操作对象列表”、“信息显示”等6．操作对象列表：是指需要操作的对象都放在此列表内，根据功能不同可以勾选后，单个执行某项功能或一起执行，简单化操作。
KOB-KT-K906精简版
数字键门铃按钮电源指示灯开门指示灯通讯指示灯五、安装接线：1、接口插座示意图：别接线示意图外接读卡器：系统自动识别外接读卡器读卡为进门，内置读卡器读卡为出门。
如果R s 485G N D （黑色）485- （黄色）85+（蓝色）D A T A 1（蓝色D A T A 0（绿色G N D （黑色+12V （红色N1（黄色）色）接W 26P需要进出门互换，只需在软件的“系统设置”中设为控制器读卡出门。
六、控制器参数及操作说明：1、系统各初始值（1）编程密码：123456（2）开门模式：读卡开门（3）用户卡密码：1234（4）门状态监视：关闭（5）开门时间：6秒（6）报警时间：2分（7）安全模式：关闭2、修改编程密码：注：密码为6位任意数3、增加用户卡：注：如需连续增加，则在按读卡后不必按直接读下一张卡。
4、删除用户卡：有如下三种方法ABC5、设置开门模式：有如下三种开门模式AB、读卡加密码开门C注：出厂设置为读用户卡开门；6注：X X为00-99，单位为秒，出厂设置为6秒。
7、设置开门密码：注：开门密码为4-6位任意数8、设置门状态监视：A、关闭此功能：B、开户此功能：注：门状态监视需配合门磁开关，开启此功能时有如下两种功能:A、如果输入正确密码开门后忘了关门则蜂鸣器会鸣叫提示使用者关门；B、如果门被非法打开，则会启动报警信号输出，同时蜂鸣器鸣叫警示。
9、设置安全模式：关闭此功能连续读十张非法卡或者读有效卡后连续四次输入错误密码，系统锁死10分钟。
连续读十张非法卡或者读有效卡后连续四次输入错误密码，启动报警信号输出。
10、初始化控制器：如果忘记了已修改的编程密码，可以通过此方法来恢复，可使用主板上的跳线开关“RESET”来恢复出厂设置。
先关闭电源将跳线开关拨到“ON”位置，再接通电源，蜂鸣器响三声后将跳线开关拨出插回“OFF”位置即可恢复出厂设置。
警告：此功能使用后，以前所有已设置的参数、已设置的用户卡以及所有的通行数据将丢失。
【最新文档】门禁说明-范文word版 (9页)
本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==门禁说明篇一：门禁说明书门禁控制器使用说明书一、产品简介门禁控制器是专门为各类电控门锁及保安面设计的。
是现代化最先进的门禁系统之一。
它选用最新中央处理器（CUP）。
所有资料不会因断电而丢失，采用最新技术，功能强大，具备感应卡或者密码开门、感应卡加密码开门、纯卡开门三种方式。
具有防撬报警、布防、安全模式、感应卡加密码等安防措施。
让用户更安全、更方便。
本产品提供了多种让人安全自动的出入口管理方式，是商务机构、办公大楼、工厂、住宅区等场所的理想装置。
二、技术参数工作电压： 12VDC 负载电流：电锁输出：<0.5A静态电流：<80mA环境温度：--20℃~60℃相对湿度：10%~90%存储容量：1000张用户卡和用户密码读卡距离：5~15cm 读卡类型：EM或EM兼容之读卡1、初始密码：出厂设置的编程密码为666882、修改使用密码（无需再编程状态下）：如操作正确则绿灯闪亮一次关闭，同时蜂鸣器长鸣一声，即修改成功。
3、进入编程状态：进入编程状态注：编程密码具有超级密码（乱码功能）4、功能设置（需在编程状态下进行）①修改编程密码：按编程密码为5—10位数② 设置用户卡和密码：按注：卡的代码为001-1000不可重复的数字，必须输入代码，否则不能读卡，如需连续增加，则在输入4位开门密码后在直接读第二张卡及输入4位开门密码即可。
而卡的代码将自动增加。
③ 设置用户卡：按注：卡的代码为001-1000不可重复的数字，必须输入代码，否则不能读卡，如需连续增加，则连续读卡即可，而卡号将自动增加。
④ 删除单个用户卡和开门密码（有二种方法）：a.按该卡和密码同时删除；b.按该卡和密码同时删除⑤ 删除所有用户卡和开门密码：全部删除但编程密码不会被修改。
⑥ 设置开门时间：XX为00—99单位为秒，出厂设置为05，即5秒。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1、（1）进入编程方式：按［*］＋［６位编程密码］，嘟嘟两声响，（红灯闪烁，绿灯长亮。
出厂的编程密码是990101，用户在启用门禁设备后，务必修改此编程密码。
如果在20秒之内没有任何编程指令，系统自动退出编程状态。
）
提示：状态（亮绿灯：即进入编程状态；亮红灯：编程密码错误或者操作不当，可重新操作进入编程程序）
2）修改编程密码：按［0］＋［6位新编程密码］＋［重复6位新编程密码］，嘟嘟两声响；表示设置成功。
3）设置开门方式：
①.卡或通用密码：按[1]+[0]，嘟嘟两声响；
②.卡加个人密码：按[1]+[1]，嘟嘟两声响；
4）设置开门时间：
按[2]+[TT]，嘟嘟两声响；TT表示开门时间，以秒为单位，如开锁时间为3秒，则TT=03；
5）设置/修改通用开门密码：
按[3]+[4位新通用开门密码]，嘟嘟两声响，原4位通用密码被覆盖；按[3]+[0000]，嘟嘟两声响，清除所有“通用密码”；6）设置防拆报警功能：
①.关闭防拆报警：按[4]+[0]，嘟嘟两声响；
②.开启防拆报警：按[4]+[1]，嘟嘟两声响；
7）设置有效卡：
按[5]+[4位卡编号]嘟嘟两声响之后+[在控制器前感应需要设置的卡]，嘟一声响后，嘟嘟两声响，加卡成功；（4位卡编码是用户自定义的，可以是0000-9999之间的任意数，每张卡的编码不得重复，该编码同时也是“卡加个人密码”门禁方式时的个人密码；
８) 删除有效卡：
①.按[6]+[4位卡编码]，嘟嘟两声响，
②.按[7]+[感应需要删除的卡]，嘟一声响后，嘟嘟两声响；（删除多张有效卡重复上面的步骤）
③.删除所有已设置卡，建议恢复出厂设置；
9）设置门磁报警状态：
①.关闭门磁报警：按[8]+[0]，嘟嘟两声响；
②.开启门磁报警：按[8]+[1]，嘟嘟两声响；（开启本功能后，当正常开门后，没有关门，或者没有通过控制器开启，控制器将发出嘟嘟嘟连续长鸣报警，可外接报警器。
）
10）恢复出厂设置：
按[9]+[86]，嘟嘟两声响，接着嘟嘟嘟三长声响，5秒钟后嘟嘟嘟三声短响，进入正常工作状态；
11）退出编程状态：
按[*]，嘟嘟两声响。
（对控制器设置完毕之后，退出编程状态；如果在20秒之内没有任何编程指令，系统自动退出编程状态。
）3．强制恢复出厂编程密码：
拆下控制器，将J2的两脚短接一下后松开，控制器嘟一声响，接着嘟嘟两声响，控制器即可恢复到出厂编程密码990101。
