机械基础测试题及答案

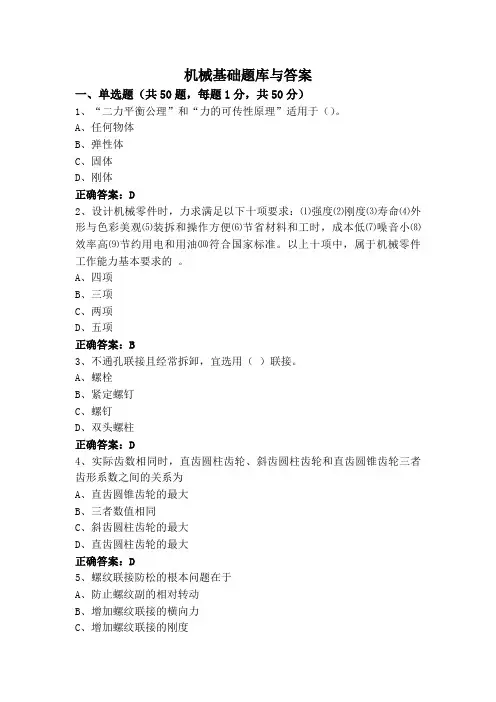

机械基础题库与答案
机械基础题库与答案一、单选题（共50题，每题1分，共50分）1、“二力平衡公理”和“力的可传性原理”适用于（）。
A、任何物体B、弹性体C、固体D、刚体正确答案：D2、设计机械零件时，力求满足以下十项要求：⑴强度⑵刚度⑶寿命⑷外形与色彩美观⑸装拆和操作方便⑹节省材料和工时，成本低⑺噪音小⑻效率高⑼节约用电和用油⑽符合国家标准。
以上十项中，属于机械零件工作能力基本要求的。
A、四项B、三项C、两项D、五项正确答案：B3、不通孔联接且经常拆卸，宜选用（）联接。
A、螺栓B、紧定螺钉C、螺钉D、双头螺柱正确答案：D4、实际齿数相同时，直齿圆柱齿轮、斜齿圆柱齿轮和直齿圆锥齿轮三者齿形系数之间的关系为A、直齿圆锥齿轮的最大B、三者数值相同C、斜齿圆柱齿轮的最大D、直齿圆柱齿轮的最大正确答案：D5、螺纹联接防松的根本问题在于A、防止螺纹副的相对转动B、增加螺纹联接的横向力C、增加螺纹联接的刚度D、增加螺纹联接的轴向力正确答案：A6、加减平衡力系公理适用于___。
A、刚体系统B、变形体C、刚体D、刚体及变形体正确答案：C7、凸轮与从动件的运动副属于（）。
A、转动副B、移动副C、低副D、高副正确答案：D8、（）是传统的轴瓦材料，应用非常广泛。
A、碳钢B、铸铁C、铜合金D、铝合金正确答案：C9、机器中的每一个单元体称为构件。
A、静止的B、运动的C、互相联系的D、固定的正确答案：B10、阶梯轴上，截面尺寸变化处称为（）。
A、轴身B、轴头C、轴肩或轴环D、轴颈正确答案：C11、属于永久防松的防松装置是（）。
A、对顶螺母防松B、开口销防松C、弹簧垫圈防松D、冲点防松正确答案：D12、承受预紧力F′的紧螺栓联接在受工作拉力F时，残余预紧力为F″，则螺栓所受的总拉力F0为（）。
A、F0=F+F′B、F0=F+F″C、F0=F-F″D、F0=F-F″正确答案：B13、依靠带与轮上的齿相互啮合来传递运动和动力的带传动是（）。
A、V带B、平带C、同步带D、圆带正确答案：C14、与平键联接相比较，以下不是花键联接的特点的是( )。

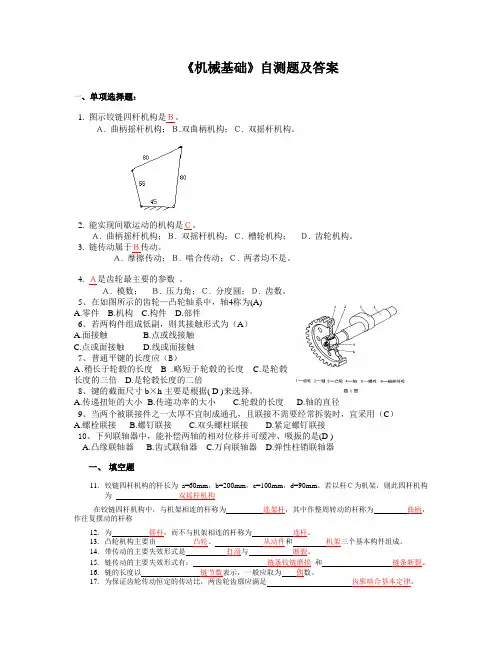

(完整版)机械基础试题及答案
《机械基础》自测题及答案一、单项选择题：1. 图示铰链四杆机构是Ｂ。
Ａ. 曲柄摇杆机构；Ｂ.双曲柄机构；Ｃ. 双摇杆机构。
2. 能实现间歇运动的机构是Ｃ。
Ａ. 曲柄摇杆机构；Ｂ. 双摇杆机构；Ｃ. 槽轮机构；Ｄ. 齿轮机构。
3. 链传动属于Ｂ传动。
Ａ. 摩擦传动；Ｂ. 啮合传动；Ｃ. 两者均不是。
4. Ａ是齿轮最主要的参数。
Ａ. 模数；Ｂ. 压力角；Ｃ. 分度圆；Ｄ. 齿数。
5、在如图所示的齿轮—凸轮轴系中，轴4称为(A)A.零件B.机构C.构件D.部件6、若两构件组成低副，则其接触形式为（A）A.面接触B.点或线接触C.点或面接触D.线或面接触7、普通平键的长度应（B）A .稍长于轮毂的长度B .略短于轮毂的长度 C.是轮毂长度的三倍 D.是轮毂长度的二倍8、键的截面尺寸b×h主要是根据( D )来选择。
A.传递扭矩的大小B.传递功率的大小C.轮毂的长度D.轴的直径9、当两个被联接件之一太厚不宜制成通孔，且联接不需要经常拆装时，宜采用（C）A.螺栓联接B.螺钉联接C.双头螺柱联接D.紧定螺钉联接10、下列联轴器中，能补偿两轴的相对位移并可缓冲、吸振的是(D )A.凸缘联轴器B.齿式联轴器C.万向联轴器D.弹性柱销联轴器一、填空题11.铰链四杆机构的杆长为a=60mm，b=200mm，c=100mm，d=90mm。
若以杆Ｃ为机架，则此四杆机构为双摇杆机构在铰链四杆机构中，与机架相连的杆称为连架杆，其中作整周转动的杆称为曲柄，作往复摆动的杆称12.为摇杆，而不与机架相连的杆称为连杆。
13.凸轮机构主要由凸轮、从动件和机架三个基本构件组成。
14.带传动的主要失效形式是打滑与断裂。
15.链传动的主要失效形式有：链条铰链磨损和链条断裂。
16.链的长度以链节数表示，一般应取为偶数。
17.为保证齿轮传动恒定的传动比，两齿轮齿廓应满足齿廓啮合基本定律。
18.一对齿轮的正确啮合条件为：模数相等与分度圆压力角相等。
机械知识基础试题及答案
机械知识基础试题及答案一、选择题1. 机械设计中，通常所说的“三视图”是指哪三个视图？A. 正视图、侧视图、俯视图B. 左视图、右视图、俯视图C. 前视图、后视图、仰视图D. 内视图、外视图、俯视图答案：A2. 在机械传动中，以下哪种传动方式是通过摩擦力来传递动力的？A. 齿轮传动B. 皮带传动C. 链传动D. 液压传动答案：B3. 下列哪种材料通常不用于制造轴承？A. 钢B. 铜合金C. 塑料D. 陶瓷答案：C二、填空题4. 机械效率是指有用功与______之比。
答案：总功5. 机械运动可以简化为两种基本形式，即______运动和旋转运动。
答案：平动6. 在机械设计中，为了减少摩擦，通常会采用______和润滑两种方法。
答案：减少接触面积三、简答题7. 简述滑动轴承和滚动轴承的主要区别。
答案：滑动轴承和滚动轴承的主要区别在于它们的运动方式和摩擦类型。
滑动轴承依靠轴承座和轴颈之间的滑动摩擦来支撑轴，而滚动轴承则使用一系列滚动元件（如滚珠或滚柱）来减少轴和轴承座之间的摩擦。
8. 描述一下什么是机械系统的自由度，并给出一个具体的例子。
答案：机械系统的自由度是指系统可以独立进行运动的方向数。
例如，一个平面上的刚体具有3个自由度，因为它可以在X、Y和旋转方向上独立移动。
四、计算题9. 已知一个简单的杠杆系统，动力臂为200mm，阻力臂为500mm，作用在杠杆上的力为300N。
求作用在阻力上的力。
答案：根据杠杆平衡条件，动力乘以动力臂等于阻力乘以阻力臂。
即：\( 300N \times 200mm = F_{阻力} \times 500mm \)\( F_{阻力} = \frac{300N \times 200mm}{500mm} = 120N \)10. 一个机械系统通过齿轮传动，主动齿轮有20个齿，从动齿轮有100个齿。
如果主动齿轮的转速为1200RPM，求从动齿轮的转速。
答案：齿轮传动的转速比等于齿数之反比。

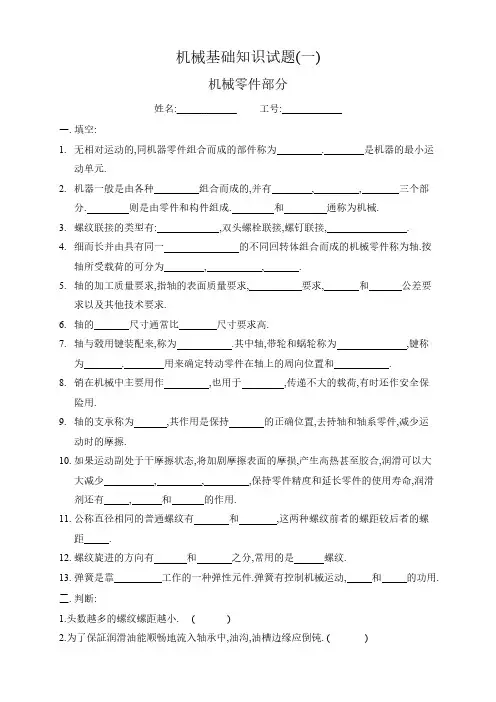

机械基础知识测试题及答案
机械基础知识试题(一)机械零件部分姓名:____________工号:____________一.填空:1.无相对运动的,同机器零件组合而成的部件称为.是机器的最小运动单元.2.机器一般是由各种组合而成的,并有,,三个部分.则是由零件和构件组成.和通称为机械.3.螺纹联接的类型有:,双头螺栓联接,螺钉联接,.4.细而长并由具有同一的不同回转体组合而成的机械零件称为轴.按轴所受载荷的可分为,,.5.轴的加工质量要求,指轴的表面质量要求,要求,和公差要求以及其他技术要求.6.轴的尺寸通常比尺寸要求高.7.轴与毂用键装配来,称为.其中轴,带轮和蜗轮称为,键称为.用来确定转动零件在轴上的周向位置和.8.销在机械中主要用作,也用于,传递不大的载荷,有时还作安全保险用.9.轴的支承称为,其作用是保持的正确位置,去持轴和轴系零件,减少运动时的摩擦.10.如果运动副处于干摩擦状态,将加剧摩擦表面的摩损,产生高热甚至胶合,润滑可以大大减少,,,保持零件精度和延长零件的使用寿命,润滑剂还有,和的作用.11.公称直径相同的普通螺纹有和,这两种螺纹前者的螺距较后者的螺距.12.螺纹旋进的方向有和之分,常用的是螺纹.13.弹簧是靠工作的一种弹性元件.弹簧有控制机械运动,和的功用.二.判断:1.头数越多的螺纹螺距越小.()2.为了保証润滑油能顺畅地流入轴承中,油沟,油槽边缘应倒钝.()3.键的失效形式多为工作面的压溃和过度磨损.()4.离合器用来联接具有同一轴线不需要断开运动的两根轴.()5.花键孔与花键轴的配合为过渡配合.()6.静压轴承的压力与轴的转速无关.()7.动压轴承的缺点是必须有一套供油装置.()8.十安滑块联轴器因受离心力限制,只适用于低速场合.()9.螺母的支承面不平时,螺栓将受附加弯曲应力作用.()10.需要经常拆卸的齿轮毂槽与键的配合应采用间隙配合.()三.问答:1.简述花键联接的特点及应用场合?2.滚动轴承与滑动轴承相比有哪些优缺点?机械基础知识试题(一)机械零件部分姓名:____________工号:____________一.填空:1.无相对运动的,同机器零件组合而成的部件称为构件.构件是机器的最小运动单元.2.机器一般是由各种机构组合而成的,并有原动,传动,工作三个部分.机构则是由零件和构件组成.机构和机器通称为机械.3.螺纹联接的类型有:螺栓联接,双头螺栓联接,螺钉联接,紧定螺钉联接.4.细而长并由具有同一回转中心线的不同回转体组合而成的机械零件称为轴.按轴所受载荷的可分为心轴,传动轴,转轴.5.轴的加工质量要求,指轴的表面质量要求,尺寸精度要求,形状和位置公差要求以及其他技术要求.6.轴的径向尺寸通常比轴向尺寸要求高.7.轴与毂用键装配来,称为键联接.其中轴,带轮和蜗轮称为被联接件,键称为联接件.键联接用来确定转动零件在轴上的周向位置和传递扭矩.8.销在机械中主要用作定位,也用于联接,传递不大的载荷,有时还作安全保险用.9.轴的去承称为轴承,其作用是保持轴心线的正确位置,去持轴和轴系零件,减少运动时的摩擦.10.如果运动副处于干摩擦状态,将加剧摩擦表面的摩损,产生高热甚至胶合,润滑可以大大减少摩擦阻力,降低能耗,减轻磨损,保持零件精度和延长零件的使用寿命,润滑剂还有冷却,防锈和减振的作用.11.公称直径相同的普通螺纹有粗牙和细牙,这两种螺纹前者的螺距较后者的螺距大.12.螺纹旋进的方向有右旋和左旋之分,常用的是右旋螺纹.13.弹簧是靠弹性变形工作的一种弹性元件.弹簧有控制机械运动,减振和缓冲的功用.二.判断:1.头数越多的螺纹螺距越小.(X)2.为了保証润滑油能顺畅地流入轴承中,油沟,油槽边缘应倒钝.(X)3.键的失效形式多为工作面的压溃和过度磨损.(V)4.离合器用来联接具有同一轴线不需要断开运动的两根轴.(X)5.花键孔与花键轴的配合为过渡配合.(V)6.静压轴承的压力与轴的转速无关.(V)7.动压轴承的缺点是必须有一套供油装置.(X)8.十安滑块联轴器因受离心力限制,只适用于低速场合.(V)9.螺母的支承面不平时,螺栓将受附加弯曲应力作用.(V)10.需要经常拆卸的齿轮毂槽与键的配合应采用间隙配合.(V)三.问答:1.简述花键联接的特点及应用场合?答:在载荷大,被联接件对中性要求较高的场合,宜采用花键联接.花键联接同时参与工作的齿多,承载能力高;齿槽浅,轴的强度削弱小;与轴上零件的对中性,导向性好.这类联接广泛用于传动件需作轴向移动且受扭矩较大的场合.2.滚动轴承与滑动轴承相比有哪些优缺点?答:优点是:1).工作时系滚动摩擦,摩擦系数小,阻力小,易于起动2).径向间隙小,还可通过预紧消除径向间隙,运转精度高.3).轴向尺寸小.4).润滑简单方便.缺点是:1).抗冲击的能力不及滑动轴承.2).工作时滚动体要产生离心力,且随着转速和滚动体的体积增大而增大,限制了轴工作转速的提高.3).径向尺寸大,不能剖分,轴承位于轴的中间位置时安装比较困难.。
(完整版)机械基础试题及答案
《机械基础》自测题及答案一、名词解说1.机械：机器、机械设施和机械工具的统称。
2.机器：是履行机械运动，变换机械运动方式或传达能量的装置。
3.机构：由若干零件构成，可在机械中转变并传达特定的机械运动。
4.构件：由若干零件构成，能独立达成某种运动的单元5.零件：构成机械的最小单元，也是制造的最小单元。
6.标准件：是按国家标准 ( 或部标准等 ) 大量量制造的常用零件。
7.自由构件的自由度数：自由构件在平面内运动，拥有三个自由度。
8.拘束：起限制作用的物体，称为拘束物体，简称拘束。
9.运动副：构件之间的接触和拘束，称为运动副。
10.低副：两个构件之间为面接触形成的运动副。
11.高副：两个构件之间以点或线接触形成的运动副。
12.均衡：是指物体处于静止或作匀速直线运动的状态。
13. 折服极限：资料在折服阶段，应力颠簸最低点对应的应力值，以σs 表示。
14.强度极限：资料σ - ε曲线最高点对应的应力，也是试件断裂前的最大应力。
15.弹性变形：跟着外力被撤消后而完整消逝的变形。
16.塑性变形：外力被撤消后不可以消逝而残留下来的变形。
17.延长率：δ =(l1-l)/l ×100％， l 为原标距长度， l1 为断裂后标距长度。
18.断面缩短率：Ψ =( Ａ－Ａ 1)/ Ａ× 100％，Ａ为试件原面积，Ａ 1 为试件断口处面积。
19.工作应力：杆件在载荷作用下的实质应力。
20.许用应力：各样资料自己所能安全蒙受的最大应力。
21.安全系数：资料的机限应力与许用应力之比。
22.正应力：沿杆的轴线方向，即轴向应力。
23.剪应力：剪切面上单位面积的内力，方向沿着剪切面。
24.挤压应力：挤压力在局部接触面上惹起的压应力。
25.力矩：力与力臂的乘积称为力对点之矩，简称力矩。
26.力偶：大小相等，方向相反，作用线相互平行的一对力，称为力偶27.内力：杆件受外力后，构件内部所惹起的此部分与彼部分之间的相互作使劲。
机械基础练习题库及答案
机械基础练习题库及答案一、单选题(共50题，每题1分，共50分)1、依靠摩擦力来传递转矩，且接合平稳、有过载保护作用的离合器是()。
A 、牙嵌离合器B 、摩擦离合器C 、超越离合器D 、以上都不正确正确答案：B2、平键联接如不满足强度条件，可在轴上安装一对平键，使它们沿圆轴相隔()OA 、 120°B 、 180°C 、90°D 、135°正确答案：B在行星轮系中，兼有自转和公转的齿轮称为()θ中心轮 太阳轮系杆行星轮正确答案：D 正确答案：C 连接件切应力的实用计算是以假设O 为基础的。
切应力不超过材料的剪切比例极限剪切面面积大于挤压面面积切应力在剪切面上均匀分布 剪切面为圆形或方形 3、 A 、 B 、 4、是 A 、B、B 、Y 、Y 、 A 、 A 、 B 、 Z Z 、 B、Z 、A四种型号的V 带，按传递功率从小到大排列，正确的顺序 5、 A 、B、正确答案：C6、定轴轮系传动比计算式中的（T）m,m表示（）。
A、所有齿轮啮合的对数B、外啮合齿轮的对数C、内啮合齿轮的对数D、圆柱齿轮的对数正确答案：B7、通常与轴颈装配在一起，随轴一起转动的滚动轴承零件是（）。
A、内圈B、滚动体C、保持架D、外圈正确答案：A8、普通细牙螺纹的自锁性比粗牙螺纹（）,故常用于受冲击.振动载荷的联接。
A、不一定B、差C、好D、相同正确答案：C9、一对渐开线直尺圆柱齿轮的正确啮合条件是（）。
A、节圆半径相等B、基圆半径相等C、齿数相等D、模数相等正确答案：D10、转轴的变曲应力为A、脉动循环变应力B、静应力C、对称循环变应力D、非对称循环变应力正确答案：C11、为了使带传动具有足够的传动能力，一般应使带速在（）范围内。
A^5m∕s〜25m∕sB、5m∕s〜20m∕sC N IonI∕s~25m∕sD、Iom∕s~30m∕s正确答案：A12、形成齿轮渐开线的圆称为（）。
机械基础试题库及答案
机械基础试题库及答案一、选择题1. 机械设计中，通常所说的“三要素”是指：A. 材料、工艺、成本B. 强度、刚度、稳定性C. 速度、加速度、位移D. 质量、效率、可靠性答案：B2. 以下哪个不是机械传动的基本类型？A. 齿轮传动B. 皮带传动C. 液压传动D. 链传动答案：C3. 在机械设计中，以下哪种材料通常不用于制造承受高负荷的零件？A. 铸铁B. 钢C. 铝合金D. 塑料答案：D4. 机械零件的疲劳强度通常与以下哪个因素无关？A. 材料的疲劳极限B. 零件的尺寸C. 零件的表面粗糙度D. 零件的工作温度答案：D5. 在机械工程中，以下哪个单位不是力的单位？A. 牛顿（N）B. 千克力（kgf）C. 磅力（lbf）D. 米答案：D二、填空题6. 机械零件的失效形式主要有________、________和断裂。
答案：磨损、腐蚀7. 机械加工中，精度等级分为IT01、IT0、IT1至IT18，其中IT01的精度最高，IT18的精度最低。
精度等级的选择应根据零件的________和________来确定。
答案：功能要求、使用条件8. 机械传动效率是指传动过程中输出功率与输入功率的比值，通常用百分比表示。
传动效率的高低受多种因素影响，其中包括________、________和润滑条件等。
答案：传动类型、零件材料9. 在机械设计中，为了提高零件的疲劳强度，通常采用________和________的方法。
答案：表面硬化、结构优化10. 机械振动的类型包括________振动、________振动和复合振动。
答案：自由、受迫三、简答题11. 简述机械零件的疲劳失效机理。
答案：机械零件的疲劳失效是指在交变载荷作用下，经过一定周期后，材料内部产生微裂纹，并逐渐扩展，最终导致零件断裂失效。
疲劳失效机理主要包括应力集中、材料疲劳极限以及循环载荷等因素。
12. 描述机械传动中齿轮传动的基本原理。
答案：齿轮传动是通过两个或多个齿轮的齿相互啮合来传递运动和动力的一种传动方式。
(完整版)机械基础题库及答案
机械基础复习题一、判断题( )1．金属材料在静载荷作用下,抵抗永久变形和断裂的能力称为塑性。
（）2．金属材料的δ、ψ值越大，表示材料的塑性越好。
（）3．金属材料屈服点越大，则允许工作应力越大。
( ）4．一般来说,材料的硬度越高，耐磨性越好。
( ）5．高碳钢的质量优于中碳钢，中碳钢的质量优于低碳钢。
（）6．碳素工具钢都是优质或高级优质钢。
（）7．碳素结构钢按质量等级分为A、B、C、D四个等级，A级质量最好。
（ )8．凡是存在合金元素的钢就是合金钢。
（）9．红硬性是指金属材料在高温（＞550℃)下保持高硬度(≥60HRC)的能力。
（ )10．比较重要或大截面的结构零件通常选用来合金钢制造。
( ）11．钢中合金元素含量越多，则淬火后钢的硬度越高.（）12．灰铸铁的减震性能比钢好。
（）13．石墨能提高铸铁的缺口敏感性。
（）14．铸铁中的石墨数量越多，尺寸越大,铸件的强度就越高,塑性、韧性就越好.( ）15．热处理的目的是提高工件的强度和硬度。
（）16．退火、正火、淬火和回火属于普通热处理。
( ）17．在实际应用中，维氏硬度值是根据测定压痕对角线长度，再查表得到的.（）18．纯铝具有较高的强度，常用于做工程结构材料.（ )19．黄铜中Zn的含量越高，强度越高.( ）20．手工锯条通常用T10A钢制造，T10A钢平均含碳量为10%。
( )21．凡是存在合金元素的钢就是合金钢。
( ）22．比较重要或大截面的结构零件通常选用来合金钢制造.( )23．链条、齿轮、活塞销渗碳件一般选用低碳钢或低碳合金钢。
（）24．淬火钢进行回火最主要目的是减少或消除内应力。
（ )25．零件如果需要高的硬度和耐磨性，则淬火后应进行一次高温回火.（）26．钢在回火后，内部组织不发生变化.（）27．淬火后的钢，随回火温度的增高,其强度和硬度也增高。
（）28．T12钢制作锉刀,为保证其耐磨性,淬火后采用高温回火。
（ )29．零件渗氮后，不需热处理表层就具有很高的硬度和耐磨性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
机械基础模拟试题
姓名 分数
一、选择题(本大题15个小题，每小题3分，共45分。
在每个小题给出的四个选项中，只有一个是正确的，将你认为正确的选项字母填在题后的表格中)
1、下列机构中的运动副，属于高副的是( )。
A.火车车轮与铁轨之间的运动副
B.螺旋千斤顶螺杆与螺母之间的运动副
C.车床床鞍与导轨之间的运动副
D.转动副（A ）
2、能保证瞬时传动比恒定、工作可靠性高、传递运动准确的是( )。
A. 带传动
B.齿轮传动
C.平带传动
D.链传动（B ） 3、普通V 带横截面为( )。
A.矩形
B.圆形
C.等腰梯形
D.正方形（C ） 4、( )是带传动的特点之一。
A.传动比准确
B.在过载时会产生打滑现象
C.应用在传动准确的场合
D.适合大功率传动场合（B
） 5、下列各标记中表示细牙普通螺纹的标记是（ B ）。
A ．M24-5H-20
B ．M36×2-5g6g
C ．Tr40×7-7H
D ．Tr40×7-7e 6、 渐开线齿廓上任意点的法线都切于（ B ）。
A. 分度圆
B. 基圆
C. 节圆
D. 齿根圆
7、要求两轴中心距较大且在低速、重载和高温等不良环境下工作宜选用是（ B ）。
A. 平带传动
B.链传动
C.齿轮传动
D.V 带传动 8、蜗杆传动是用来传递空间两（ C ）之间的运动和动力。
A.平行
B.相交
C.相错
D.空间任意两轴
9、铰链四杆机构具有急回运动特性，急回特性系数K应为（ A ）。
A.>1
B.=1
C.<1
D.=0
10、对于既承受转矩又承受弯矩作用的直轴称为（ D ）。
A．传动轴 B. 固定心轴
C. 转动心轴
D. 转轴
11、平键标记：键B16×70 GB1096-79，B表示方头平键，16×70表示（ B ）。
A．键高×轴径 B．键宽×键长 C．键高×键长 D. 键高×键宽
12、楔键联结对轴上零件能作周向固定，且（ C ）
A、不能承受轴向力 C、能承受轴向力
C、能承受单向轴向力
D、能承受双向轴向力
13、角接触轴承承受轴向载荷的能力，随接触角α的增大而（ A ）。
A．增大 B.减小
C．不变 D．不定
14、（D ）只能承受径向载荷。
A．深沟球轴承 B. 调心球轴承
C. 圆锥滚子轴承
D. 圆柱滚子轴承
15、联轴器与离合器的主要作用是（ B ）。
A. 缓冲、减振
B. 传递运动和转矩
C. 防止机器发生过载
D. 补偿两轴的不同心或热膨胀
二、填空题。
（共15空，每空2分，共30分。
把正确答案填在题中横线上。
）
1、机械是机器与机构的总称。
2、带传动在过载时产生打滑，可防止损坏零件，起 安全保护 作用，但不能保证准确的传动比 。
3、一螺杆转螺母移的螺旋传动装置，螺杆为双线螺纹，导程为12mm ，当螺杆转两周后，螺母位移量为 24 mm 。
4、齿轮的模数越 大 ，齿轮轮齿的尺寸越大，轮齿抗弯曲能力也越强。
5、若直齿圆柱齿轮的模数m=5mm ，则齿轮的齿距p=15.7 mm 。
6、蜗杆头数越 多 ，则传动效率越高。
7、惰轮对 传动比 并无影响，但却能改变从动轮的 回转 方向。
8、凸轮机构是由_凸轮_____、从动件______和机架三个基本构件组成 。
9、能实现间歇运动的机构有棘 轮 机 构、 槽 轮 机 构、 不 完 全 齿 轮 机 构 等。
10、平键的两侧面为工作面，楔键的 上、下 表面为工作面。
11、4种轴承N307/P4、6207/P2、30207、51307中，_6207/P2_____的公差等级最高， ____ N307/P4__不能承受轴向力。
三、判断题。
（共10题，每题2分，共20分。
正确的在括号内画“√” ，错误的在括号内画“×” 。
）
1、构件都是由若干个零件组成。
（错误）
2、V 带带轮的轮槽角大于V 带的楔角。
（错误）
3、普通螺纹同一公称直径只能有一种螺距。
（错误）
4、双线螺纹的导程是螺距的0.5倍。
（错误）
5、链传动的承载能力与链排数成正比。
（正确）
6、渐开线上各点的压力角不等，越靠近基圆，其压力角越大。
（错误 ）
7、普通自行车后轴的超越机构是齿式棘轮机构。
（正确）
8、轴上需车制螺纹的轴段应设砂轮越程槽，需要磨削的轴段应设螺纹退刀槽。
（错误 ） 9、平键联接的一个优点是轴与轮毂的对中性好。
(正确 )
10、滑动轴承中所选用的润滑油，其粘度越大，则其承载能力越大（正确 ）
四、简答题（本大题共3个小题，第1题9分，第2题7分，第3题5分。
共21分）
1、已知2个渐开线标准直齿圆柱齿轮的参数如下：齿轮1的分度圆直径d
1=160mm，齿数Z
1
=40；
齿轮2的齿顶圆直径d
a2=180mm，齿数Z
2
=58。
通过计算及判断，说明下列说法正确吗？为什么？
（1）齿轮1与齿轮2能够正确啮合；(W)
（2）齿轮2分度圆上的齿距P大；(W)
（3）齿轮1分度圆上的齿厚s小；(W)
（4）齿轮1所能承受的载荷大。
解：（1）齿轮1：m1=d1/Z1=160/40=4mm
齿轮2：m2(Z
2
+2)=180即m2=3mm
由于m1与m2不相等，所以齿轮1与齿轮2不能正确啮合。
（2）由P=πm，又m1> m2,所以P1> P2
（3）由s=P/2得，s1> s2
（4）由于s1> s2故齿轮1所能承受的载荷大
2、已知图示机构中，L
AB =82mm，L
BC
=50mm，L
CD
=96mm，L
AD
=120mm问：
（1）此机构中，当取构件AD为机架时，是否存在曲柄？如果存在，指出是哪一构件？（必须根据计算结果说明理由）
（2）当分别取构件AB、BC、CD为机架时，各将得到什么机构？
解：（1）不存在曲柄，是双摇杆机构。
(2)取AB或CD为机架，均为曲柄摇杆机构。
取BC为机架，是双曲柄机构。
3、说明滚动轴承代号7202AC的含义。
解： 7 2 02 AC
公称接触角为25
内径d=15mm
尺寸系列代号为02，其中宽度系列为0（省
略不标），直径系列为2
轴承类型为角接触球轴承
五、分析计算题（本大题共3个小题，第1小题10分，第2小题12分，第3
小题12分，共34分）
1、汽车变速箱中的一标准正常齿制的直齿圆柱齿轮，测得其齿顶高ha=2.492mm，齿轮齿数z=28，试确定齿轮的模数m,并计算齿轮的齿距p、分度圆直径d、齿顶圆直径d
a
、齿高h。
附
渐开线圆柱齿轮标准模数（摘自G B1357-87）
第一系列 1 1.25 1.5 2 2.5 3 4 5 6 8 12 16 20 第二系列 1.75 2.25 2.75 3.5 4.5 5.5 7 9 14 18
【答案】解：由ha=ha*.m得：m=ha/h
a
*=2.492mm 查表齿轮模数m=2.5mm
齿距p=π.m=7.85mm
分度圆直径d=m.z=2.5×28=70mm
齿顶圆直径d a=m·(Z+2h a*)=75mm
齿高h=2.25.m=4.375mm
2、如图所示轮系为某火炮的高低机，当转动手轮带动齿轮1时,末轮6带动火炮身管上下俯仰,已知z1＝16, z2＝16, z3=1(左)，z4=29，z5=13，z6=144。
求该轮系的传动比，若需末轮6转过15°，试问轮1应转过多少圈？
解：(1)i16=Z2*Z4*Z6/Z1*Z3*Z5=16*29*144/16*1*13=321.23
得分评卷人
(2) i16=n1/n6则n1=n1* i16=1/24*321.23=13.4
3、图示铰链四杆机构，AD为机架，已知L
AB =40mm，L
BC
=95mm，L
CD
=90mm，若要形成曲柄摇杆机
构，且BC杆最长，试确定AD的取值范围。
【答案】要成为曲柄摇杆机构，则某连架杆须为最短杆，即: L
AD
≥40
且BC为最长杆，因此L
AD
≤95
同时应满足：40+95≤90+LAD，即：L
AD
≥45
∴AD的取值范围：45≤L
AD
≤95
