深基坑工程监测方案编制内容及要求
建筑深基坑工程监测要求
附件3：建筑深基坑工程监测要求一、基坑设计文件中应明确基坑支护监测的要求，包括监测项目、测点布置、观测精度、观测频率和临界状态报警值等。
基坑监测单位必需制定监测方案，包括监测目的、监测内容、测点布置、观测方法、监测项目报警值、监测结果处理要求和监测结果反馈制度等。
监测内容和观测项目、频率、数量、方法等见附表3-1、3-2。
二、当出现下列状况时，应加强观测，加大监测频率，并刚好向建设、施工、监理、设计、质量监督等部门报告监测成果。
1、监测项目的监测值达到报警标准；2、监测项目的监测值变更过大或者速率加快；3、出现超深开挖、超长开挖、未刚好加撑等不按设计工况施工的状况；4、基坑及四周环境中大量积水、长时间连续降雨、市政管道出现渗漏；5、基坑旁边地面荷载突然增大；6、支护结构出现开裂；7、邻近的建筑物或地面突然出现大量沉降、不匀整沉降或严峻开裂；8、基坑底部、坡体或围护结构出现管涌、流沙现象。
三、当出现下列状况之一时，应刚好报警；状况严峻时，应立刻停工，并对基坑支护结构和四周环境中的爱惜对象实行应急措施。
1、出现了基坑工程设计方案、监测方案确定的报警状况，监测项目实测值达到设计监控报警值；2、基坑支护结构或后面土体的最大位移大于附表3-3的规定，或其水平位移速率已连续三日大于3mm/d；3、基坑支护结构的支撑或锚杆体系中有个别构件出现应力剧增、压屈、断裂、松弛或拔出迹象；4、已有建筑物的不匀整沉降已大于现行的地基基础设计规范规定的允许值，或建筑物的倾斜速率已连续三天大于0.0001H/d；5、已有建筑物的砌体部分出现宽度大于3mm的变形裂缝；或其旁边地面出现15mm的裂缝；且上述裂缝尚可能发展；6、基坑底部或四周土体出现可能导致剪切破坏的迹象或其他可能影响平安的征兆（流砂、管涌等）。
四、观测数据应刚好整理，沉降、位移等观测项目应绘制随时间变更的关系曲线，并对变形和内力的发展趋势作出评价，依据设计和监测方案要求提交阶段性监测报告（内容包括：监测期相应的工况、监测项目、各测点的平面和立面布置图、监测成果的过程曲线、监测值的变更分析及发展预料）。
深基坑施工监测方案
深基坑施工监测方案一、工程概述本次深基坑工程位于_____，周边环境较为复杂，临近既有建筑物、道路及地下管线等。
基坑开挖深度为_____米，面积约为_____平方米。
为确保施工过程中的安全及周边环境的稳定，需对深基坑进行全面、系统的监测。
二、监测目的1、及时掌握基坑围护结构及周边土体的变形情况，为施工提供可靠的数据支持。
2、预警施工过程中可能出现的异常情况，以便采取相应的措施，保障施工安全。
3、为优化设计和施工方案提供依据，降低工程风险。
三、监测依据1、（GB 50497-2019）2、本工程的相关设计文件及施工方案3、其他相关的规范、标准和技术要求四、监测内容1、围护结构水平位移监测在围护结构的关键部位设置监测点，采用全站仪或测斜仪进行监测，监测频率为每天_____次。
2、围护结构竖向位移监测利用水准仪对围护结构顶部的监测点进行测量，监测频率同水平位移监测。
3、支撑轴力监测在支撑结构上安装轴力计，实时监测支撑轴力的变化，监测频率为每_____小时一次。
4、地下水位监测通过在基坑周边设置水位观测井，使用水位计测量地下水位的变化，每天监测_____次。
5、周边建筑物沉降及倾斜监测在周边建筑物上设置沉降观测点和倾斜观测点，使用水准仪和全站仪进行监测，监测频率为每周_____次。
6、周边道路及地下管线沉降监测沿周边道路及地下管线布置监测点，采用水准仪进行监测，监测频率为每三天_____次。
五、监测点布置1、围护结构水平位移和竖向位移监测点沿基坑周边每隔_____米布置一个监测点，在阳角、阴角等关键部位适当加密。
2、支撑轴力监测点选择具有代表性的支撑构件，每个构件上布置_____个轴力计。
3、地下水位监测点在基坑周边每隔_____米布置一个水位观测井。
4、周边建筑物沉降及倾斜监测点在建筑物的四角、大转角处及沿外墙每隔_____米布置一个沉降观测点，倾斜观测点布置在建筑物的顶部和底部。
5、周边道路及地下管线沉降监测点沿道路及地下管线每隔_____米布置一个监测点。

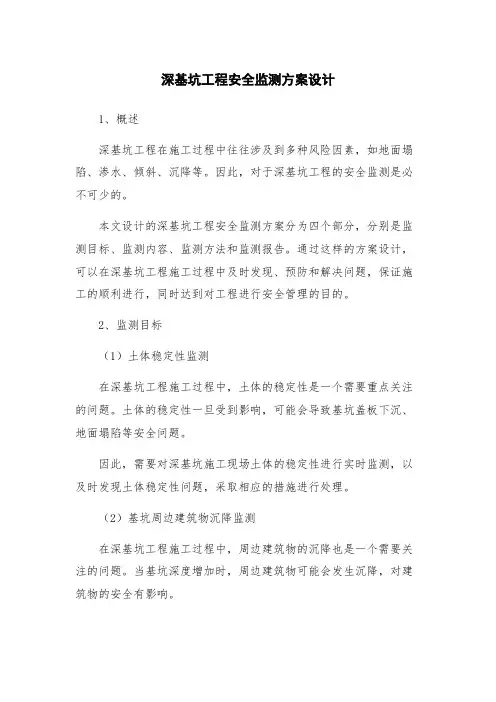

深基坑工程安全监测方案设计
深基坑工程安全监测方案设计
1、概述
深基坑工程在施工过程中往往涉及到多种风险因素，如地面塌陷、渗水、倾斜、沉降等。
因此，对于深基坑工程的安全监测是必不可少的。
本文设计的深基坑工程安全监测方案分为四个部分，分别是监测目标、监测内容、监测方法和监测报告。
通过这样的方案设计，可以在深基坑工程施工过程中及时发现、预防和解决问题，保证施工的顺利进行，同时达到对工程进行安全管理的目的。
2、监测目标
（1）土体稳定性监测
在深基坑工程施工过程中，土体的稳定性是一个需要重点关注的问题。
土体的稳定性一旦受到影响，可能会导致基坑盖板下沉、地面塌陷等安全问题。
因此，需要对深基坑施工现场土体的稳定性进行实时监测，以及时发现土体稳定性问题，采取相应的措施进行处理。
（2）基坑周边建筑物沉降监测
在深基坑工程施工过程中，周边建筑物的沉降也是一个需要关注的问题。
当基坑深度增加时，周边建筑物可能会发生沉降，对建筑物的安全有影响。
深基坑施工监测方案
深基坑施工监测方案一、引言深基坑施工是建筑工程中常见的一项重要工作，为了确保施工的安全和质量，监测方案的制定和实施显得尤为重要。
本文将介绍深基坑施工监测方案的编制过程和关键内容，以期为相关工程提供参考和指导。
二、监测目标深基坑施工监测的目标是全面了解基坑周边土体的变形和沉降情况，及时掌握并评估施工过程中可能出现的安全隐患。
监测方案应包括以下几个方面的监测目标：1. 土体沉降监测：记录基坑周边土体的沉降变形情况，分析变形特点和趋势；2. 地下水位监测：监测地下水位变化，评估对基坑土体的影响；3. 周边建筑物、地下管线和交通设施的变形监测：关注基坑施工对周围环境的影响，及时发现并解决变形引起的安全问题。
三、监测方法和仪器设备为了实现监测目标，需要选择合适的监测方法和仪器设备。
根据实际情况，可以采用以下常用监测方法：1. 土体沉降监测：倾斜仪、自动水准仪、全站仪等；2. 地下水位监测：水位计、压力传感器等；3. 建筑物、地下管线和交通设施的变形监测：激光测距仪、位移传感器、摄像机等。
四、监测频率与数据处理监测的频率和数据处理是保证监测效果的重要环节。
监测频率应根据施工进度和环境变化确定，常见的频率包括日、周、月等。
数据处理应包括数据收集、校正、分析和报告输出等环节，确保数据的准确性和实时性。
五、监测预警和控制措施在实际监测过程中，如果发现土体变形或沉降超出预定的控制值，需要及时进行预警和采取有效的控制措施。
预警和控制措施应结合具体情况制定，包括但不限于以下几个方面：1. 增加监测频率，密切关注变形情况；2. 加固、加密现场监测设备；3. 调整施工方案，降低土体变形速度；4. 增加支护结构，提高基坑的稳定性；5. 及时向相关部门报告，寻求支持和解决方案。
六、监测报告为了记录监测的结果和过程，并及时向相关方进行汇报，监测方案中应包含监测报告的要求。
监测报告应包括以下几个方面的内容：1. 工程概况和监测目标的说明；2. 监测方法、设备和频率的描述；3. 监测数据的收集、校正和处理过程；4. 监测结果的分析和评估；5. 预警和控制措施的描述；6. 监测报告的格式和提交要求。
深基坑监测方案
1.基坑周边土体监测：
施工前进行初始监测，施工过程中根据工程进度和监测数据变化情况，调整监测频率。一般情况下，监测频率为每周1-2次。
2.支护结构监测：
施工过程中，监测频率与土体监测同步进行。关键施工阶段，如土方开挖、支撑施工、降水等，应加强监测。
3.周边环境监测：
施工前进行初始监测，施工过程中根据周边环境变化情况，调整监测频率。一般情况下，监测频率为每周1次。
二、监测目标
1.监测基坑周边土体的稳定性，包括水平位移、垂直位移及裂缝发展情况。
2.监测支护结构的健康状况，包括位移、倾斜及内力变化。
3.监测周边建（构）筑物及设施的安全状况，确保不受基坑施工影响。
三、监测原则
1.系统性：确保监测内容全面，覆盖基坑施工全周期。
2.预警性：建立预警机制，对异常情况及时预警，指导施工调整。
3.动态性：根据施工进度和监测数据，动态调整监测策略。
4.科学性：采用可靠的监测技术，确保监测数据的准确性。
四、监测内容
1.土体监测：
-水平位移：采用全站仪等设备进行监测。
-垂直位移：使用电子水准仪等设备进行监测。
-地表裂缝：通过巡视和裂缝观测仪进行监测。
2.支护结构监测：
-桩（墙）位移：使用测斜仪等设备监测。
深基坑监测方案
第1篇
深基坑监测方案
一、项目背景
随着城市化进程的加快，地下空间开发逐渐成为缓解城市土地资源紧张的重要手段。深基坑工程作为地下空间开发的关键环节，其安全性直接关系到工程质量和周边环境的安全。为确保深基坑施工过程中的稳定性和安全性，制定一套合法合规的深基坑监测方案至关重要。
二、监测目的
1.掌握深基坑施工过程中土体、支护结构及周围环境的变化规律，确保工程安全。
深基坑施工监测方案
深基坑施工监测方案为确保深基坑施工的安全性和可靠性，本文提出了一份深基坑施工监测方案。
该方案包括监测目标、监测内容、监测方法和监测频率等方面。
通过合理的监测手段和措施，能够及时发现并解决施工过程中的问题，保障工程质量，并最大程度地降低施工风险。
1. 监测目标深基坑施工监测的目标是全面掌握工程施工过程中的变形、沉降、应力等情况，确保基坑的稳定和周边环境的安全。
具体目标包括：1.1 基坑变形监测：监测基坑的水平位移、垂直位移和旋转位移等变形情况，及时了解基坑的形变趋势，判断基坑结构的稳定性。
1.2 周边建筑物变形监测：对周边建筑物进行水平位移和沉降监测，以判断基坑施工对周边建筑物的影响，并及时采取相应措施。
1.3 周边地面沉降监测：监测周边地面沉降情况，评估施工对地下水位及地基的影响，保证周边环境的稳定。
1.4 轴力监测：监测基坑支护结构的轴力情况，判断结构的受力状态，及时调整支护结构的施工方案。
2. 监测内容深基坑施工监测的内容涵盖了各个方面的参数和指标。
具体监测内容包括：2.1 基坑变形监测：每隔一定时间对基坑内部和周边地表进行变形监测，使用全站仪或测斜仪进行测量，记录基坑的水平位移、垂直位移和旋转位移等变形数据。
2.2 周边建筑物变形监测：对周边建筑物进行水平位移和沉降监测，使用测点标志和测斜仪等设备定期进行测量，记录建筑物的变形数据。
2.3 周边地面沉降监测：在不同位置设置监测点，使用水准仪或激光水准仪等设备进行地面沉降监测，记录地面沉降情况。
2.4 轴力监测：在基坑支护结构上设置应变片或应变计，监测支护结构的轴力情况，记录轴力数据。
3. 监测方法为了确保监测数据的准确性和可靠性，深基坑施工监测采用了多种监测方法。
具体监测方法包括：3.1 全站仪测量法：通过使用全站仪对基坑内部的参考点和周边地表的监测点进行测量，获取基坑的变形数据。
3.2 测斜仪测量法：在基坑内部和周边地表设置测斜仪，并定期对其进行测量，监测基坑和周边建筑物的变形情况。
深基坑施工监测方案
深基坑施工监测方案一、项目概述深基坑工程是指土木工程中深度超过3米的基坑挖掘工程，其施工困难度大、风险高，需要进行持续而严密的监测工作。
本监测方案针对深基坑施工监测的全过程进行设计，旨在确保施工的安全性和顺利进行。
二、监测目标1.地质监测：对基坑周边的地质环境进行监测，包括土层的稳定性、地下水位以及地下水流动等情况，提前发现地质灾害隐患。
2.结构监测：对基坑周边的建筑物、道路、管线等结构进行监测，及时了解其受力情况，避免因基坑施工引起的损坏。
3.地下水监测：对基坑内的地下水位、水压等进行监测，确保基坑的排水畅通，从而保证施工的安全性和质量。
三、监测方法1.地质监测：采用地质勘探和地下水位监测等方法，对基坑周边的土层稳定性和地下水位进行实时监测，并定期进行分析和评估。
2.结构监测：采用挠度监测、应变测量以及烘箱干燥法等方法，对基坑周边的建筑物、道路、管线等进行结构监测，并记录监测数据，以便及时发现异常情况。
3.地下水监测：设置地下水位探头、水压计等监测设备，对基坑内部的地下水位和水压进行实时监测，并根据监测数据进行相应的处理和分析。
四、监测频率2.结构监测：在基坑开挖前、挖掘过程中和开挖完成后进行结构监测，根据需要可进行实时监测或定期监测，以确保结构的安全。
3.地下水监测：在基坑开挖前、挖掘过程中和挖掘完成后进行地下水位和水压监测，及时采取排水措施，确保基坑的排水正常。
五、监测报告1.地质监测报告：根据地质监测数据和分析结果，编制地质监测报告，评估基坑周边的地质环境稳定性和地下水位的变化情况，并提出相应的建议和措施。
2.结构监测报告：根据结构监测数据和分析结果，编制结构监测报告，评估基坑周边建筑物、道路、管线等的受力情况，并提出相应的建议和措施。
3.地下水监测报告：根据地下水监测数据和分析结果，编制地下水监测报告，评估基坑内部的地下水位和水压情况，并提出相应的建议和措施。
六、监测责任1.施工方：负责监测设备的安装、维护和数据的收集及整理工作，按照监测方案的要求进行监测，并保证监测设备的正常运行。
深基坑施工监测方案
深基坑施工监测方案一、背景介绍深基坑施工是建筑工程中一项重要的地下工程施工活动。
由于基坑较深、土壤条件复杂，施工过程中可能会面临一系列的安全隐患。
为了及时发现和解决问题，确保施工的顺利进行，深基坑施工监测方案应运而生。
二、监测目标1. 地面沉降：监测地表沉降情况，及时评估并控制地面沉降的范围和速度。
2. 地下水位：监测基坑周边地下水位的变化，防止地下水涌入基坑，导致工程事故。
3. 地下管线：监测基坑周边地下管线的位移情况，避免工程施工对管线造成破坏。
4. 地面建筑物：监测基坑施工对周边建筑物的影响，保证周边建筑物的安全。
三、监测方法1. 地面沉降监测：a. 使用全站仪实时监测地面水平和垂直位移的变化。
b. 设置沉降点网格，在关键位置进行连续监测。
c. 编制沉降监测曲线，分析沉降速度和变化趋势。
2. 地下水位监测：a. 安装水位计监测基坑周边地下水位的变化。
b. 建立水位监测井，定期采集地下水位数据。
c. 分析地下水位变动趋势，及时采取排水措施。
3. 地下管线监测：a. 使用高精度测距仪监测地下管线的位移情况。
b. 定期巡检地下管线，发现问题及时修复或迁移。
4. 地面建筑物监测：a. 安装倾斜仪、位移传感器等监测周边建筑物的位移情况。
b. 实时监测建筑物的倾斜角度、位移量等数据。
c. 设立安全预警值，一旦超过预警值，及时采取措施保护建筑物。
四、监测报告1. 每周编制监测报告，详细记录各项监测数据和分析结果。
2. 报告中应包括监测数据的变化曲线图、分析结果及建议措施。
3. 监测报告应及时上报给相关负责人，并定期进行讨论和总结。
五、紧急情况处理1. 当监测数据超过安全范围或出现异常情况时，立即采取紧急措施。
2. 紧急措施包括但不限于停工、加固、排水等，以保证工程的安全进行。
六、总结深基坑施工监测方案是保证施工安全和质量的重要保障措施。
通过合理的监测方法和及时的监测报告，可以及早发现问题、预防事故的发生，保证工程的正常进行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
深基坑工程监测方案编制内容及要求
东莞市建筑科学研究所
2009-10-20
封面
XXXXXXX深基坑工程
监测方案
方案编制人：（签名实名制）时间
**人：**
审定人：时间
公司名称
XX年XX月XX日
方案编制基本要求
1.建设单位应委托具备相应资质的第三方对建筑基坑及边坡工程实施现场监测，监测单位不得与建设、施工、监理等单位有相互隶属或同属一个上级单位等利益关系。
2.监测单位编写监测方案前，建设单位应向监测单位提供监测工作所需的以下资料：
（1）岩土工程勘察成果文件；
（2）建筑基坑、边坡工程设计说明书及图纸；
（3）建筑基坑、边坡工程影响范围内的道路、地下管线、地下设施及周边建筑物的有关资料。
3.监测单位编写监测方案前，应了解建设单位和相关单位对监测工作的要求，并进行现场踏勘，搜集、分析和利用已有资料，综合考虑基坑工程设计方案、建设场地的工程地质和水文地质条件、周边环境条件、施工方案等因素，在基坑工程施工前制定合理的监测方案。
4.监测单位编写的监测方案应与基坑设计方案对监测的要求相一致，并经建设、设计、监理等单位认可，必要时还需与市政道路、地下管线、人防等有关部门协商一致后方可实施。
5.对周边环境比较复杂的建筑基坑项目，建设单位或工程总承包单位及监测单位在施工前，应邀请相邻房屋业主、市政、供电、供水、供气、通讯、城建等有关单位，就设计、施工方案征询相关各方意见；对可能受影响的相邻建筑物、构筑物、道路、地下管线等作进一步检查；对可能发生争议的部位应拍照或摄像，布设记号，作好原始记录，并经双方确认。
目录
1.监测依据 (1)
2.工程概况 (1)
3.监测目的、项目及测点布置 (1)
4. 监测方法及精度 (2)
5. 监测组织架构及采用的仪器设备 (2)
6. 监测频率、控制值、报警值及应急监测措施 (3)
7. 监测数据的记录制度和处理方法 (3)
8. 监测管理及信息反馈制度 (4)
9.图件及表格 (4)
1.监测依据
工程监测依据主要应列出本监测方案依据的工程设计资料、合同承诺以及相关规范、标准、法律法规等。
（必须包括基坑支护设计方案，《建筑基坑支护技术规程》，《建筑基坑监测技术规范》，《建筑变形测量规范》，《广东省建筑基坑支护工程技术规程》及建设单位提供的基坑周边环境（周边道路、管线、建筑物）图等）
2.工程概况
简要叙述如下内容：
建设项目名称、建设地点、建设规模；工程的建设、勘察、设计、总承包和分包单位名称，以及建设单位委托的建设监理单位名称以及工期要求等。
说明基坑开挖深度、周长、面积，主要地层及水文地质情况，支护形式及主要监测项目等。
详细说明基坑周边环境状况，包括周边道路、管线、建筑物、
3.监测目的、项目及测点布置
3.1监测目的
根据本基坑工程特点、周边环境状况、地层及水文地质情况，说明实施监测的目的。
3.2监测项目
根据国家及广东省相关规范、标准，结合本基坑工程特点、周边环境状况、地层及水文地质情况，详细描述该基坑工程的监测项目。
3.3测点布置
详细说明监测基准点、各监测项目监测点的布置数量、间距、位置，并在监测平面布置图上明确表示，监测平面布置图中应将监测点与基坑边的距离标注出来，详细说明监测点及监测标志的埋设方法、保护措施，并绘制埋设大样图。
4. 监测方法及精度
4.1监测方法
应详细阐述各监测项目的监测方法及采用该监测方法的依据。
4.2监测精度
说明各监测项目的监测精度要求，精度要求应符合相关规范、标准要求。
5. 监测组织架构及采用的仪器设备
5.1监测组织架构
说明实施该监测项目的人员组织架构（列出人员姓名）及相应的职责，监测成果的质量保证措施等。
5.2仪器设备
说明各监测项目所采用的仪器、设备、数量、型号及其精度要求，所使用的监测设备必须经检定机构检定合格，并处于有效期内。
不得使用不合格的监测仪器或超过有效检定期的监测设备。
6. 监测频率、控制值、报警值及应急监测措施
6.1监测频率
详细说明各监测项目不同施工阶段、不同开挖深度的监测频率，监测周期应为基坑开挖前到基坑回填完毕。
6.2监测控制值及报警值
详细说明各监测项目监测变形、变化累计控制值及变化速率控制值、报警值，控制值和报警值应符合基坑安全等级、支护设计方案及相关规范、标准的要求。
6.3监测应急措施
详细说明监测达到报警值、控制值或施工过程出现异常情况时的监测应急措施，异常情况请参照《建筑基坑工程监测技术规范》（GB50497-2009）相关条文。
1 基坑支护结构或周边土体的位移出现异常情况或基坑出现渗漏、流砂、管涌、隆起或陷落等；
2 基坑支护结构的支撑或锚杆体系出现过大变形、压屈、断裂、松弛或拔出的迹象；
3 周边建（构）筑物的结构部分、周边地面出现可能发展的变形裂缝或较严重的突发裂缝；
4 根据工程经验判断，出现其他必须报警的情况。
7. 监测数据的记录制度和处理方法
7.1监测数据的记录
应采用标准的记录表格记录监测数据，并绘出记录表格样表，说明监测质量保证措施及相关人员签字认可制度，监测当日报表、阶段性报告、总结报的格式
及内容要求，说明监测数据出现异常时的处理措施，绘出监测成果变化曲线或图形。
具体要求可参照《建筑基坑支护技术规程》（JGJ120－99及《建筑基坑工程监测技术规范》（GB50497-2009）相关条文。
7.2监测数据处理方法
说明监测数据误差分析、消除方法及处理要求，列出数据计算及误差分析公式，确保监测成果的质量。
8. 监测管理及信息反馈制度
8.1监测管理
说明监测作业管理制度，相关责任人签字认可制度，监测成果整理、审核、审定制度。
8.2监测信息反馈制度
说明监测信息反馈机制，根据监测信息反馈机制及时向建设单位、设计单位、施工单位、监理单位通报监测数据，向建设单位呈送监测报告，包括日报告、阶段性监测报告和总结报告，监测报告应经监测单位技术负责人签字，并根据监测数据提出合理建议。
重点说明监测异常、超过报警值、控制值的信息反馈制度。
9.图件及表格
1)监测平面布置图（图中应将各监测项目监测点及监测基准点表示清楚，标出间距及与基坑支护结构间距）。
2)基准点、监测点埋设大样图。
3)监测成果相关样图样表。
4)监测设备、仪器检定证书复印件。
5)监测作业人员资格证书或上岗证书。
