《网络与通信》课程实验报告 网络路由实验

合集下载

通信系统实验网络路由协议配置实验报告

通信系统实验网络路由协议配置实验报告

网络路由协议配置实验报告实验目的1.把握RIP动态路由协议的配置和测试方式。

2.把握OSPF路由协议配置和测试方式。

实验原理动态路由协议动态路由是网络中的路由器之间彼此通信,传递路由信息,利用收到的路由信息更新路由器表的进程。

它能实时地适应网络结构的转变。

若是路由更新信息说明发生了网络转变,路由选择软件就会从头计算路由,并发出新的路由更新信息。

这些信息通过各个网络,引发各路由重视新启动其路由算法,并更新各自的路由表以动态地反映网络拓扑转变。

动态路由适用于网络规模大、网络拓扑复杂的网络。

固然,各类动态路由协议会不同程度地占用网络带宽和CPU资源。

依照是不是在一个自治域内部利用,动态路由协议分为内部网关协议(IGP)和外部网关协议(EGP)。

那个地址的自治域指一个具有统一治理机构、统一路由策略的网络。

自治域内部采纳的路由选择协议称为内部网关协议,经常使用的有RIP、OSPF;外部网关协议要紧用于多个自治域之间的路由选择,经常使用的是BGP和BGP-4。

RIP1RIP1是一种内部网关协议。

RIP1要紧用在利用同类技术与大小适度的网络。

因此通过速度转变不大的接线连接,RIP1比较适用于简单的校园网和区域网,但并非适用于复杂网络的情形。

RIP1特点:1.仅和相邻的路由器互换信息。

若是两个路由器之间的通信不通过另外一个路由器,那么这两个路由器是相邻的。

RIP1协议规定,不相邻的路由器之间不互换信息。

2.路由器互换的信息是当前本路由器所明白的全数信息。

即自己的路由表。

3.按固按时刻互换路由信息,如,每隔30秒,然后路由器依照收到的路由信息更新路由表。

4. RIP1消息通过广播地址进行发送,利用UDP 协议的520端口。

5. RIP1是一种有类路由协议,不支持不持续子网设计。

RIP1的气宇制度:距离确实是通往目的站点所需通过的链路数,取值为1~15,数值16表示无穷大。

RIP2RIP2由RIP1 而来,属于RIP1 协议的补充协议,具有RIP1协议的大体特性。

《网络与通信》课程实验报告 实验1:网络命令与网络工具使用实验

《网络与通信》课程实验报告 实验1:网络命令与网络工具使用实验
2.ping
主要功能:测试连接
可以使用Ping命令的不同选项来指定要使用的数据包大小、要发送多少数据包、是否记录用过的路由、要使用的生存时间(TTL)值以及是否设置“不分段”标志。可以键入ping -?查看这些选项。
stat命令
主要功能:显示连接统计信息。
可以使用netstat命令显示协议统计信息和当前的TCP/IP连接。
要求远程系统支持TELNET ENV: vt100, vt52, ansi和vtnt。
host指定要连接的远程计算机的主机名或IP地址。
port指定端口号或服务名。
MicrosoftTelnet支持的命令:
缩写
命令
功能
c
-close
关闭当前连接
d
-display
4.Tracert
主要功能:跟踪网络连接
Tracert是路由跟踪实用程序,用于确定IP数据报访问目标所采取的路径。Tracert命令用IP生存时间(TTL)字段和ICMP错误消息来确定从一个主机到网络上其他主机的路由。
实验过程中遇到的问题如何解决的?(10分)
得分:
问题1:输入telnet命令时,提示’telnet’不是内部或外部命令,也不是可运行的程序或批处理文件。
日期:
含义:将Ipconfig所显示信息以文本方式写入指定文件。此参数可用来备份本机的网络配置。
/release_all和release N
释放全部(或指定)适配器的由DHCP分配的动态IP地址。
/renew_all或/renew N
为全部(或指定)适配器重新分配IP地址。
2.tracert [-d] [-h maximum_hops] [-j host-list] [-w timeout] target_name

网络实验报告1

网络实验报告1

网络实验报告1一、实验目的本次网络实验的主要目的是深入了解网络的工作原理,掌握网络配置和管理的基本技能,以及探究网络性能优化的方法。

通过实践操作,提高对网络技术的实际应用能力,为今后在网络领域的学习和工作打下坚实的基础。

二、实验环境本次实验在学校的网络实验室进行,实验室配备了多台计算机、网络交换机、路由器等设备。

操作系统为 Windows 10,使用的网络模拟软件为 Packet Tracer。

三、实验内容(一)网络拓扑结构设计首先,根据实验要求设计了一个简单的网络拓扑结构。

该结构包括一个核心交换机、两个接入交换机、多个终端设备(如计算机、服务器等)以及一个路由器,用于连接不同的网段。

(二)IP 地址规划与分配为了确保网络中的设备能够正常通信,需要对各个设备进行合理的IP 地址分配。

根据网络拓扑结构,划分了不同的子网,并为每个子网分配了相应的 IP 地址范围。

同时,还设置了子网掩码、网关等参数。

(三)网络设备配置1、交换机配置对核心交换机和接入交换机进行了基本配置,包括创建 VLAN、将端口划分到相应的 VLAN 中、设置端口速率和双工模式等。

2、路由器配置在路由器上配置了静态路由,实现不同网段之间的通信。

同时,还进行了 NAT 转换,使内网中的设备能够访问外网。

(四)网络性能测试1、带宽测试使用测速软件对网络的带宽进行测试,测量了不同设备之间的数据传输速率,以评估网络的性能。

2、延迟测试通过 Ping 命令对网络中的设备进行延迟测试,测量了数据包从发送到接收所经历的时间,以了解网络的响应速度。

(五)网络安全设置为了提高网络的安全性,设置了访问控制列表(ACL),限制了某些设备对特定网络资源的访问。

同时,还启用了防火墙功能,对网络中的数据包进行过滤和监控。

四、实验步骤(一)网络拓扑结构搭建1、打开 Packet Tracer 软件,从设备库中选择所需的网络设备,如交换机、路由器、计算机等,并将它们拖放到工作区中。

网络路由实验报告

网络路由实验报告

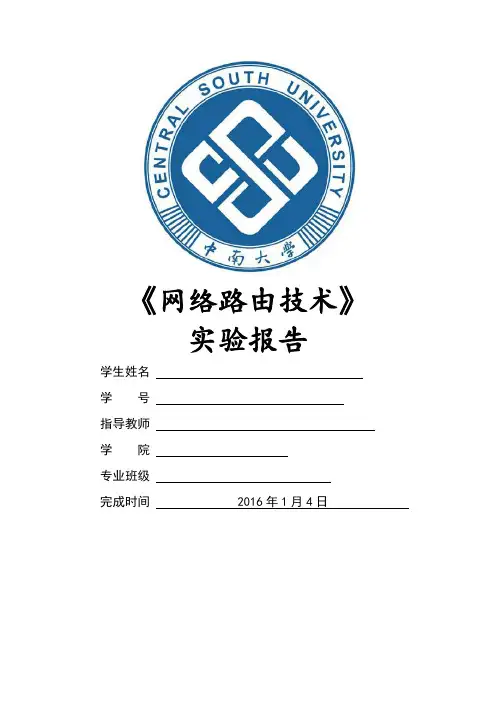

《网络路由技术》实验报告学生姓名学号指导教师学院专业班级完成时间 2016年1月4日目录实验一网络模拟软件的使用 (3)1、实验目的 (3)2、实验要求 (3)3、实验所需设备 (3)4、实验步骤 (3)5、实验中所使用命令的详细解释 (4)6、实验的验证方式 (6)7、实验总结 (6)实验二使用Cisco1900系列交换机进行VLAN划分 (7)1、实验目的 (7)2、实验要求 (7)3、实验所需设备 (8)4、实验步骤 (8)5、实验中所使用的命令的详细解释 (8)6、实验的验证方式 (9)7、实验总结 (10)8、思考题 (10)实验三多个交换机间的VLAN配置 (12)1、实验目的 (12)2、实验要求 (12)3、实验所需的设备 (13)4、实验步骤 (13)5、实验中所使用的命令的详细解释 (13)6、实验的验证方式 (14)实验四静态路由 (16)1、实验目的 (16)2、实验要求 (16)3、实验所需的设备 (16)4、实验步骤 (16)5、实验中所使用的命令的详细解释 (17)6、实验的验证方式 (18)7、实验总结 (19)8、思考题 (19)实验五RIP和IGRP的配置方法 (20)1、实验目的 (20)2、实验要求 (20)3、实验所需要设备 (20)4、实验步骤 (20)5、实验中所使用的命令的详细解释 (21)6、实验的验证方式 (23)7、实验总结 (27)8、思考题 (27)实验一网络模拟软件的使用1、实验目的对路由器端口设置有一个大概的了解,并熟悉网络设备几种使用模式的转换以及路由器模拟软件的使用方法。

2、实验要求根据下图的网络要求连接各路由器,按图中设置路由器的IP地址,路由器的名字使用:姓名简写+学号+路由器号。

3、实验所需设备安装有Bosen Netsim模拟软件的计算机4、实验步骤1)画出网络拓扑图;2)配置端口IP地址;3)测试。

5、实验中所使用命令的详细解释**************PC1***************>ipconfig /ip 178.100.19.2 255.255.255.0 !设置PC1的IP地址、子网掩码>ipconfig /dg 178.100.19.1 !设置默认网关************Router1*************>enable !进入特权模式#configure terminal !进入全局配置模式(config)#interface serial 0 !进入端口配置模式,配置串行口0(config-if)#ip address 178.100.18.1 255.255.255.0 !配置端口的IP地址、子网掩码(config-if)#clock rate 64000 !配置时钟速率为64000(config-if)#no shutdown !开启端口(config-if)#interface ethernet 0 !进入端口配置模式,配置以太网口0(config-if)#ip address 10.1.1.1 255.255.255.0 !配置端口的IP地址、子网掩码(config-if)#no shutdown !开启端口(config-if)#end !退出至特权模式************Router2*************>enable !进入特权模式#configure terminal !进入全局配置模式(config-if)#interface ethernet 0 !进入端口配置模式,配置以太网口0(config-if)#ip address 10.1.1.2 255.255.255.0 !配置端口的IP地址、子网掩码(config-if)#no shutdown !开启端口(config)#end !退出至特权模式************Router3*************>enable !进入特权模式#configure terminal !进入全局配置模式(config)#interface serial 0 !进入端口配置模式,配置串行口0(config-if)#ip address 178.100.18.2 255.255.255.0 !配置端口的IP地址、子网掩码(config-if)#clock rate 64000 !配置时钟速率为64000(config-if)#no shutdown !开启端口(config-if)#interface ethernet 0 !进入端口配置模式,配置以太网口0(config-if)#ip address 178.100.19.1 255.255.255.0 !配置端口的IP地址、子网掩码(config)#end !退出至特权模式6、实验的验证方式显示三个路由器及一台PC机的IP地址的配置情况:路由器1:路由器2:路由器3:Pc机配置情况及ping通情况7、实验总结通过实验,我初步了解了如何在Boson Netsim模拟软件中构建简单的网络拓扑,并且熟悉了为设备配置了IP地址等命令的使用。

计算机网络与通信实验报告

计算机网络与通信实验报告

计算机网络与通信实验报告专业:信息安全学号:100410428姓名:谢宇奇哈尔滨工业大学(威海)图1-1图1-2图1-3 -t 不停地向目标主机发送数据图1-4 -a 以IP地址格式来显示目标主机的网络地址图1-5 指定count=6次图1-6 -l 3 指定发送到目标主机的数据包的大小。

图1-7 Tracert命令的使用图1-8 Netstat命令图1-9 -s显示每个协议的统计。

图1-10 -e 显示以太网统计。

此选项可以与 -s 选项结合使用。

图1-11 -r显示路由表。

图1-12 -e 显示以太网统计。

此选项可以与 -s 选项结合使用。

图1-13 -n 以数字形式显示地址和端口号。

图1-14 -t 显示当前连接卸载状态。

图1-15 -o显示拥有的与每个连接关联的进程 ID。

图1-16 -p proto 显示 proto 指定的协议的连接;proto 可以是下列任何一个: TCP、UDP、TCPv6 或 UDPv6。

图1-17 all 显示现时所有网络连接的设置图1-18释放某一个网络上的IP位置图1-19 renew 更新某一个网络上的IP位置图1-20 flushdns 把DNS解析器的暂存内容全数删除图1-21 -a[ InetAddr] [ -N IfaceAddr] 显示所有接口的当前 ARP 缓存表。

图1-22 使用arp -s IP MAC 命令来绑定物理地址图1-23 arp指令的帮助图1-24 route –n查看路由信息图1-25 查看本机路由表信息图1-26 route 添加路由表图1-27 删除路由表图1-28 打印Windows 路由表图2-1 到根名称服务器上查找能解析.com的顶级域的域名实验结果图2-2 到顶级域名称服务器上查找能解析的顶级域的子域域名图2-3 到顶级域名称服务器查找能解析权威名称服务器的域名图2-4 到权威名称服务器上查找的A类型(对应的IP)图2-5 验证的IP映射图2-6利用TELNET进行SMTP的邮件发送。

《计算机网络与通信设计》实验报告

《计算机网络与通信设计》实验报告

《计算机网络与通信设计》实验报告计算机网络与通信设计实验报告
实验目的
本实验的主要目的是设计和实现一个基于计算机网络的通信系统。

通过该实验,我们将研究和掌握计算机网络的基本概念和通信协议,并能够设计和实现一个简单的通信系统。

实验内容
本实验采用以下步骤进行设计和实现:
1. 确定通信系统的目标和需求,例如传输速率、可靠性等。

2. 设计和实现网络拓扑结构,包括计算机的连接方式和布局。

3. 配置和设置网络设备,如路由器、交换机等。

4. 实现通信协议,例如TCP/IP协议栈。

5. 开发通信系统的应用程序,例如聊天程序或文件传输程序。

6. 进行系统测试和性能优化。

实验结果
经过实验,我们成功设计和实现了一个基于计算机网络的通信系统。

该系统能够满足设定的传输速率和可靠性要求,并能够进行可靠的数据传输和通信。

实验总结
通过本次实验,我们深入了解了计算机网络的基本原理和通信协议。

我们学会了如何设计和实现一个简单的通信系统,并了解了实际应用中的网络配置和性能优化技巧。

这次实验不仅增强了我们的实践能力,也提高了我们的团队合作能力。

在实验过程中,我们通过共同努力克服了各种困难,并取得了良好的实验结果。

参考资料
- 《计算机网络与通信设计实验教程》
- 计算机网络与通信设计相关文献和资料。

通信网络实验报告

通信网络实验报告

实验一隐终端和暴露终端问题分析一、实验目的结合仿真实验分析载波检测无线网络中的隐终端问题和暴露终端问题。

二、实验设定与结果基本参数配置: 仿真时长100s;随机数种子1;仿真区域2000x2000;节点数4。

节点位置配置:本实验用[1] 、[2]、[3] 、[4]共两对节点验证隐终端问题。

节点[1]、[2]距离为200m, 节点[3]、[4]距离为200m, 节点[2]、[3]距离为370m。

1234业务流配置: 业务类型为恒定比特流CBR。

[1]给[2]发, 发包间隔为0.01s, 发包大小为512bytes;[3]给[4]发, 发包间隔为0.01s, 发包大小为512bytes。

实验结果:Node: 1, Layer: AppCbrClient, (0) Server address: 2Node: 1, Layer: AppCbrClient, (0) Total number of bytes sent: 5120000Node: 1, Layer: AppCbrClient, (0) Total number of packets sent: 10000Node: 2, Layer: AppCbrServer, (0) Client address: 1Node: 2, Layer: AppCbrServer, (0) Total number of bytes received: 4975616Node: 2, Layer: AppCbrServer, (0) Total number of packets received: 9718Node: 3, Layer: AppCbrClient, (0) Server address: 4Node: 3, Layer: AppCbrClient, (0) Total number of bytes sent: 5120000Node: 3, Layer: AppCbrClient, (0) Total number of packets sent: 10000Node: 4, Layer: AppCbrServer, (0) Client address: 3Node: 4, Layer: AppCbrServer, (0) Total number of bytes received: 5120000Node: 4, Layer: AppCbrServer, (0) Total number of packets received: 10000结果分析通过仿真结果可以看出, 节点[2]无法收到数据。

上海大学计算机网络实验报告

上海大学计算机网络实验报告

上海大学计算机网络实验报告Prepared on 21 November 2021《网络与通信》课程实验报告实验三:数据包结构分析常用的抓包工具1.SpyNetSniffer:SpyNetSniffer是个极好的网络监听工具,包含telnet,POP,ICQ,HTTP,login等等。

如果有人攻击你的系统,SpyNetSniffer可以攫取证据。

2.Ethereal:Ethereal是当前较为流行的一种计算机网络调试和数据包嗅探软件。

Ethereal基本类似于tcpdump,但Ethereal还具有设计完美的GUI和众多分类信息及过滤选项。

用户通过Ethereal,同时将网卡插入混合模式,可以查看到网络中发送的所有通信流量,并根据流量进行测试从而发现网络问题并排除网络故障。

3.PRTG:PRTG全称为PaesslerRouterTrafficGrapher,他是另外一款功能强大的免费且可以通过路由器等设备上的SNMP协议取得流量资讯并产生图形报表的软件,他可以产生企业内部网络包括服务器,路由器,交换机,员工计算机等多种设备的网络流量图形化报表,并能够对这些报表进行统计和绘制。

4.科来网络分析系统:科来网络分析系统是一个集数据包采集、解码、协议分析、统计、图表、报表等多种功能为一体的综合网络分析平台。

能通过应用分析方案实现精准分析,能更有效地帮助用户解决网络中发现的问题,实现精确定位和高效分析。

本次实验就是用的机房的该系统。

3.2目标地址:3.3源地址3.4封装协议类型0800表示封装的是IP协议的数据包。

4.IP协议4.1格式:4.2版本和头部长度4.3服务00:未使用4.4总长度017E:首部和数据的长度:382*1=382字节4.5标识数据分片和重组时使用4.6标志前三bit:010(MF=0,DF=1,表示是最后一个数据片,传输过程中不能分片)4.7片偏移和标志位共用16bit,占13位,不能分片,无意义。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
Cisco路由器在路由器配置模式下使用如下命令配置指定需要运行OSPFP协议的接口和它们所在的区域:network address wildcard-mask area area-id
检验OSPF协议配置和运行结果的命令:
show running-config显示本路由器当前的所有配置信息。
show ip ospf neighbor显示本路由器的OSPF邻居信息。
3.掌握在Cisco路由器上配置RIP和OSPF路由协议。
实验内容:
通过使用Netsim路由模拟软件进行Cisco路由器静态和动态路由实验。
具体的实验内容,请参阅实验指导书。
实验要求:(学生对预习要求的回答)(10分)
得分:
简述RIP和OSPF动态路由协议的要点
RIP协议的全称是路由选择信息协议。它是一个基于距离向量路由选择的内部路由选择协议。
show ip ospf database显示本路由器上的OSPF链路状态数据库信息。
show ip route显示本路由器的路由选择表信息。
实验过程中遇到的问题如何解决的?(10分)
得分:
问题1:网络ping不通
答:一开始给Router0的ip设为:192.168.1.1
Router1的ip设为:192.168.1.2、192.168.2.1
Router2的ip设为:192.168.2.2
怎么尝试网络都无法连接
后来我们对比了老师的方法
router0的ip设为:192.168.1.2
Router1的ip设为:192.168.1.1、192.168.2.1
Router2的ip设为:192.168.2.2
就连接成功,我们发现是ip设置错误
问题2:ftp要求仅连接一个路由器
测试结果:
指导教师评语:
日期:
《网络与通信》课程实验报告
实验四:网络路由实验
姓名
院系
计算机学院
学号
任课教师
钱权
指导教师
钱权
实验地点
计706
实验时间
周五5-6
实验课表现
出勤、表现得分(10)
实验报告
得分(40)
实验总分
操作结果得分(50)
实验目的:
1.学会为Cisco路由器配置网络IP接口,并配置静态路由实验。
2.加深理解目前较广泛使用的域内路由协议RIP和OSPF。
答:先允许access-list 103 per tcp ho 192.168.3.10 ho 192.168.1.100 eq 21表示允许访问的主机,之后再写deny ip any any
本次实验的体会(结论)(10分)
得分:
这次静态和动态路由的配置实验还是有些困难的。但是通过老师的讲解,我最终还是完成了任务。通过本次实验,我基本学会了如何连接静态路由,并且通过对静态路由的学习,完成了配置RIP和OSPF路由协议实验。本次实验使我对书本知识有了更加立体和深刻的理解,不仅使我弄懂了以前不懂的知识,而且加深了以前所会的知识,使我受益匪浅。这次实验中,我们首先随着老师的步骤,一步一步跟着做网络的连接,很成功的完成了该次实验。
检验RIP协议配置和运行结果的命令:
show running-config显示本路由器当前的所有配置信息。
show ip protocols显示所有被启用路由选择协议进程的运行信息。
show ip route显示本路由器的路由选择表信息
OSPF协议
Cisco路由器在全局配置模式下使用如下命令启动OSPF协议:router ospf process-id
思考题:(10分)
思考题1:(4分)
得分:
按照实验指导书的要求,按照实验指导书上的网络拓扑图,分别写出每台路由器上的静态路由表项。并使用ping进行连通性测试的结果。
1.拓扑图Leabharlann 下:2.配置routerRouter0
Router1:
Router2:
3.PC机的配置
PC0:
PC2、3、4、5如上,IP分别为192.168.2.10、192.168.2.20、192.168.3.10、192.168.3.20
Gateway前两个为192.168.2.1,后两个为192.168.3.1
4.测试连通性
PC0与PC2、PC4连通
PC2和PC4不通
思考题2:(6分)
得分:
按照实验指导书,动态路由实验的要求,写出每台路由器上的RIP和OSPF路由表项。并写出Ping的连通性测试结果。
二、ip地址配置
路由表项:
输入show running-config命令查看正在运行的配置信息。
启动RIP进程的配置命令:
router rip在全局配置模式下启动RIP进程,进入路由器配置模式。
no router rip在全局配置模式下关闭RIP进程。
指定每个需要运行RIP协议的主网络的配置命令:
network network-address在路由器配置模式下指定运行RIP的一个主网络。
no network network-address在路由器配置模式下删除运行RIP的一个主网络。
